Реле стартера на ваз 2110

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой. Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором. Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности. При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Устройство пускового механизма ВАЗ 2110

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания. Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла. Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя

Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

• Сначала снимается стартер;
• При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
• Второй кабель подводится к минусовой клемме с массой стартера;

Примечание: если будет щелчок, то это говорит о том, что механизм, «бендикс» работает

Важно, чтобы щелчок был резким и быстрым. Если же звук кажется вялым, затянутым, то внутри механизма, что-то не ладно, например, сгорели пятачковые контакты

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле. Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Примечание. В некоторых случаях требуется отпаять концы обмотки, они могут быть помехой для снятия крышки.

После снятия крышки проверяются силовые контакты, во многих случаях они становятся причиной поломки прибора.

Примечание. При возможности следует заменять старые контакты новыми. В том случае, если контакт пострадал не сильно, то пригоревшая поверхность убирается при помощи мелкозернистой наждачной бумаги.

После этого конструкция собирается в обратном порядке.

Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены. Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.

Ваз 2110 снимаем стартер втягивающий

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

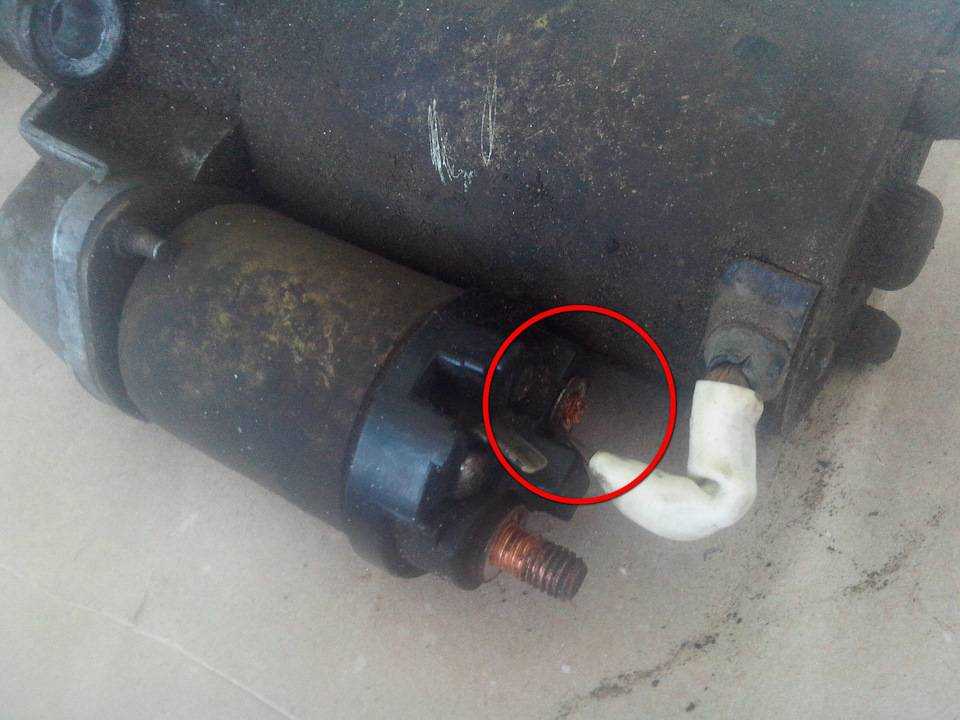

Привет Всем!Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

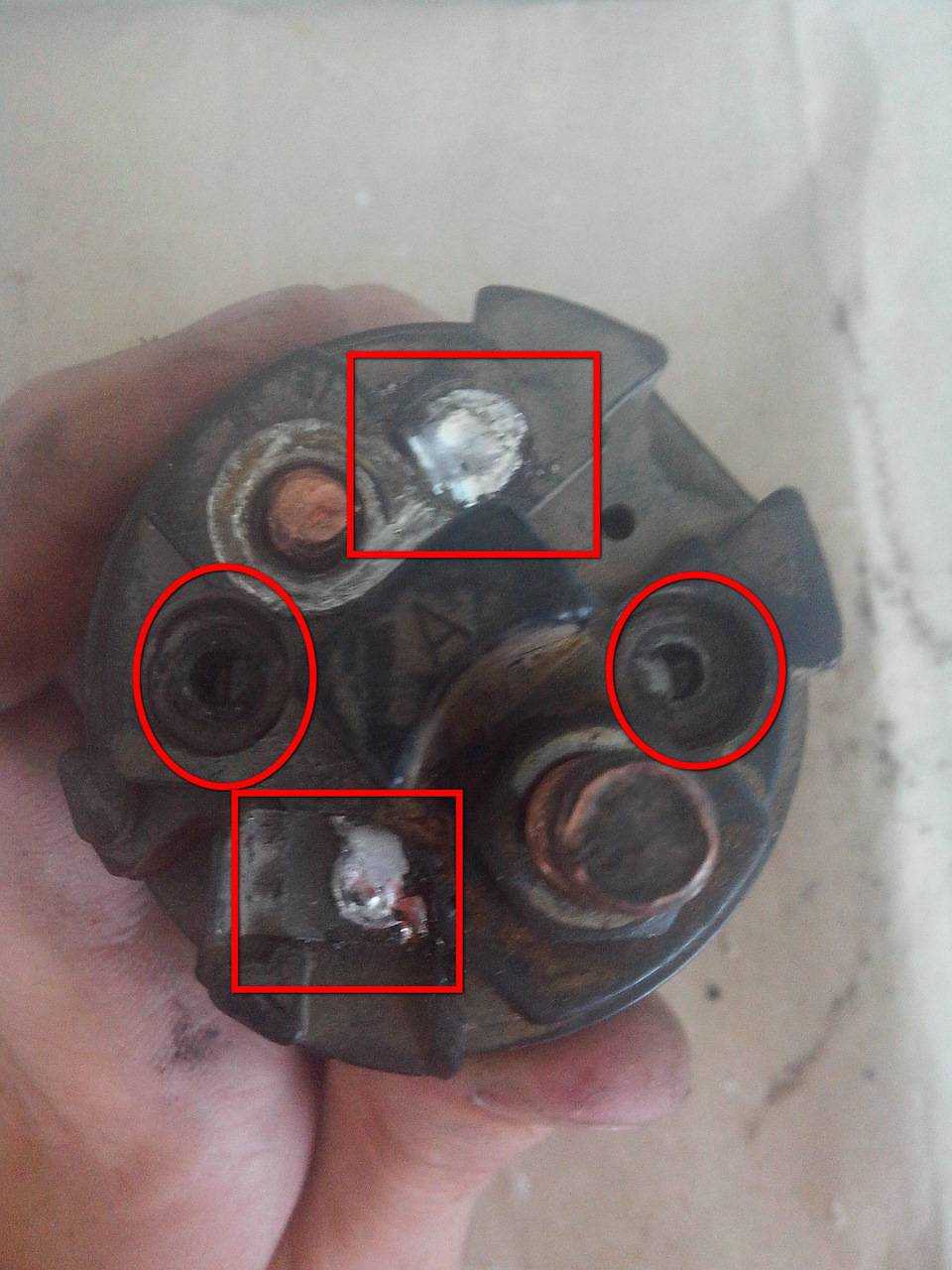

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

Зачастую, неисправность стартера связана с выходом со строя втягивающего реле. Заменить деталь своими руками на ВАЗ-2110 достаточно просто. Потребуется набор инструментария и инструкция представлена в этой статье.

Видеоматериал расскажет о подробном процессе замены втягивающего реле. Также, видео поведает обо всех тонкостях и нюансах проводимой процедуры.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Типы и производители втягивающих реле ВАЗ

На сегодняшний день существует несколько типов втягивающих реле ВАЗ, имеющих различную конструкцию и применимость:

• Реле для нередукторных стартеров автомобилей ВАЗ «Классика» (модели 2101 – 2107);
• Реле для нередукторных стартеров автомобилей ВАЗ-2108 – 21099;
• Реле для редукторных стартеров ВАЗ всех моделей;
• Реле для автомобилей ВАЗ со стартерами AZD (модели 2108 – 21099 и 2113 – 2115).

Кроме того, втягивающие реле для автомобилей ВАЗ «Классика» (2101 – 2107) делятся на две категории — старого и нового образца. Реле старого образца имеют разборную конструкцию, поэтому их при желании можно отремонтировать. Реле нового образца неразборные, поэтому при поломке их можно только заменить. Разборные и неразборные модификации имеют и втягивающие реле других, более современных моделей ВАЗ. Но в любом случае оба типа реле взаимозаменяемы, поэтому проблем с их установкой не возникает.

Втягивающие реле для автомобилей ВАЗ выпускаются несколькими отечественными и зарубежными предприятиями:

• ЗиТ — «Завод им. А.О. Тарасова», Самара. Предприятие выпускает стартеры под торговой маркой «КАТЭК» и «КЗАТЭ». Данные марки получили свое названия от предыдущих наименований завода — с 1942 по 1975 годы Куйбышевский завод автотракторного электрооборудования и карбюраторов (КАТЭК), а с 1975 — Куйбышевский завод автотракторного электрооборудования имени А.М. Тарасова (КЗАТЭ имени А.М. Тарасова);
• БАТЭ — Борисовский завод автотракторного электрооборудования, Борисов, Республика Беларусь;
• «Кедр», Челябинск;
• Dynamo AD, Болгария;
• «ИскРа» (Iskra) — совместное белорусско-словенское предприятие, производственные мощности расположены в Гродно, Республика Беларусь.

Особо нужно выделить стартеры и втягивающие реле ЗиТ — продукция этого предприятия изначально устанавливалась на автомобили ВАЗ, поэтому стартеры и втягивающие реле КАТЭК и КЗАТЭ долгое время считались «эталонными» для «Жигулей» и более поздних моделей Волжского автозавода. И сегодня большинство сторонних производителей для доказательства высокого качества своей продукции указывают, что данные реле взаимозаменяемы с реле КАТЭК и КЗАТЭ.

Похожая ситуация и с продукцией компании Iskra. Сегодня на ряд модификаций некоторых моделей ВАЗ устанавливаются стартеры AZD, к которым подходят только «родные» втягивающие реле, произведенные на том же предприятии. Это обязательно нужно учитывать, так как эти втягивающие реле не взаимозаменяемы с продукцией других заводов.

Реле стартера ВАЗ 2110, 2111 и 2112

Вышеуказанные модели практически не отличаются от «десятки» по расположению предохранителей и реле. Единственное отличие, в зависимости от поколения количество деталей может меняться. При этом монтажный блок по-прежнему установлен слева от руля, в нижней части панели приборов. Чтобы открыть его, просто нажмите на замок.

Расположение реле и предохранителей в блоке ВАЗ 2110, 2111, 2112

За все время модификаций количество реле увеличилось с 6 штук до 8. Запишем какое реле за что отвечает.

Таблица 1 – Маркировка реле

Номер реле с маркировкой K	Действие
один	Контролирует работу лампы
2	Ответственный за стеклоочиститель
3	Аварийный сигнал и сигнал поворота
четыре	Ближний свет
5	Дальний свет
6	Дополнительное реле
7	Отвечает за обогрев заднего стекла
восемь	Противотуманные огни
F1-F20	Охранный комплекс

Первые модели «десятки» имели всего 6 реле, но дальнейшие модификации автомобиля привели к их увеличению до 8 штук. Идентичный блок устанавливается на 11 и 12 модели. Может быть небольшая разница в расположении предохранителей и реле.

Как произвести замену стартера на Ниве Шевроле

Может случиться такое что Нива Шевроле не заводится, или заводится, но с периодическими перебоями. Это может быть по причине выхода из строя, например, электрики или топливной системы. Самой распространённой является поломка, когда из строя выходит стартер. Но чтобы правильно и полноценно провести диагностику требуется произвести снятие стартера, Нива шевроле не исключение.

Данное устройство — это электродвигатель с постоянным током, который приходит в активность от постоянного магнита, который совмещается с редуктором планетарным, плюс с двухобмоточным электромагнитным реле. Поэтому перед тем как делать демонтаж следует понять является ли он причиной того что двигатель не хочет запускаться. Определить это можно как визуально, так и заменив аккумулятор.

Диагностика предварительная

Необходимо сделать ряд действий:

1. Проверяем все имеющиеся соединения электрические, которые связывают стартер и аккумулятор, так как бывает такое что плохой контакт массы и плюса, приводит к слабой работе устройства, и слышен щелчок реле втягивающего, тем самым не хватает мощности для того чтобы провернуть в двигателе коленчатый вал. Данная проблема устраняется путем зачистки контактов у стартера, аккумуляторной батареи, различных групп контактов.
2. Проверяем сам аккумулятор, необходимо сделать замену самой нагрузочной вилки на проверенную которая рабочая. Если результат отсутствует, то необходимо снять агрегат и произвести замену.

Замена и снятие стартера на Шевроле Ниве

Чтобы произвести замену необходимо:

Отсоединяем клеммы от аккумулятора, если этого не сделать, то может произойти замыкание что приведет к полной замене электропроводки

При помощи ключа- трещотки снимаем защиту картера Окручиваем три болта которые крепят стартер Производим демонтаж тепловой защиты Вместе с проводами аккуратно вытаскиваем агрегат, вытащив его следует осторожно потянуть на себя провода и отсоединить от прибора. Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте

Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте.

После того как его сняли можно производить диагностику и последующий ремонт

Как произвести ремонт своими руками

Когда стартер снят можно попытаться произвести ремонт самостоятельно или отнести в специализированный сервис. Если есть опыт и представление как все устроено и вы, например, уверенны что причина поломки, например, кроется в неисправности втягивающего реле, то можно приступать к ремонту самим. Но в любом случае чтобы быть уверенным что это проблема именно в нем его следует проверить на специальном стенде где есть нагрузка, так как при холостом ходе он может работать как нужно, а вот под нагрузкой нет.

Еще одной причиной плохого зажигания может быть неисправность планетарного механизма, у которого имеются детали из пластмассы. Понять в каком состоянии они находятся можно, раскрутив агрегат и разобрать его пополам, для этого просто открутить пару гаек в его задней части.

Как говорят мастера, стартер Шевроле Нива, непригодный к ремонту, так как запчасти на него не продаются, но время не стоит на месте и все можно сделать самому. После того как ремонт произведен все собирается и устанавливается на место в обратном порядке.

Реле стартера ВАЗ 2110 — где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Как снять и поставить реле стартера

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.

Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.

Все выше прописанные действия необходимо проводить в строгом порядке.

После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Реле тяговое

Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.

Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной. Что касается цены на реле, то они различны.

Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.

Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция.

Источники

Принцип работы агрегата и его неисправности при пуске

Представление о работе стартера дает его схема включения. При повороте ключа зажигания подается напряжение от аккумулятора на катушки втягивающего реле. Реле втягивает сердечник, тем самым через рычаг-вилку сцепляет бендикс с маховиком и одновременно через внутренний контакт включает в работу двигатель стартера. Как показывает схема, в этот момент отключается втягивающая катушка, так как разница уровня напряжений на ее клеммах при включенных внутренних контактах реле равна нулю.

Устройство стартера ВАЗ 2110

Весь этот процесс происходит в доли секунды. После запуска двигателя внутреннего сгорания ключ переводится в положение зажигания, реле стартера обесточивается, размыкается его внутренний силовой контакт, обесточивается двигатель стартера, сердечник реле возвращается в исходное положение и через рычаг-вилку отводит бендикс с шестерней привода из зацепления с маховиком коленчатого вала.

Благодаря кратковременной работе, стартер ВАЗ служит долго и надежно, но бывают и неприятные неожиданности, когда он отказывается работать. В таком случае легко разобраться в характере поломки, если исследовать включение стартера согласно следующему определению неисправностей. Отзывы водителей позволяют указать на них, как на наиболее часто встречающиеся.

Поломку шестерен планетарной передачи или бендикса можно определить на слух. Если при запуске слышен шум электродвигателя стартера, но двигатель автомашины не реагирует, то логичен вывод: втягивающее реле работает, внутренние силовые контакты целы, электродвигатель стартера исправен. В таком случае стартер на ВАЗ требует снятия и разборки для поиска неисправных деталей с последующей их заменой.
Отсутствие напряжения управления на реле стартера или его поломка определяются также на слух. В этом случае не слышно срабатывания реле и шума работающего электродвигателя. Для точного определения характера неисправности следует на управляющую клемму реле подать плюсовое напряжение с аккумулятора напрямую

Необходимо принять меры предосторожности, поставив рычаг переключения передач в нейтральное положение, а машину на ручной тормоз. В случае срабатывания реле с запуском двигателя ищем обрыв электрической цепи до него (в замке зажигания и соединительных проводах). Иначе ищем поломку во втягивающем реле (обрыв катушек, механические поломки).
Отсутствие напряжения на электродвигателе, его изношенные щетки или обрыв обмоток якоря тоже определяются на слух

В таких ситуациях реле при запуске щелкает, но не слышен шум вращения двигателя стартера. Стоит прежде всего убедиться в наличии напряжения на электродвигателе после реле, то есть в целостности внутреннего контактного соединения последнего. Если напряжения нет, то вывод прост: отсутствует контакт внутреннего соединения реле. Потребуется его разборка и чистка контактов. При положительном результате придется снять стартер и, разобрав его со стороны щеток, определить их целостность. Если щетки в норме, то предстоит полная разборка стартера и оценка работоспособности якоря привода.

Иначе ищем поломку во втягивающем реле (обрыв катушек, механические поломки).
Отсутствие напряжения на электродвигателе, его изношенные щетки или обрыв обмоток якоря тоже определяются на слух. В таких ситуациях реле при запуске щелкает, но не слышен шум вращения двигателя стартера. Стоит прежде всего убедиться в наличии напряжения на электродвигателе после реле, то есть в целостности внутреннего контактного соединения последнего. Если напряжения нет, то вывод прост: отсутствует контакт внутреннего соединения реле. Потребуется его разборка и чистка контактов. При положительном результате придется снять стартер и, разобрав его со стороны щеток, определить их целостность. Если щетки в норме, то предстоит полная разборка стартера и оценка работоспособности якоря привода.

Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом ощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

• снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
• отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
• выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким обра;
• образом, подаем напрямую питание на БН
• если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.
