Замена лампочек в приборной панели ваз 2107: шаг за шагом руководство

Как снять приборную панель на ВАЗ 2107

Производство модели 2107 АвтоВАЗ освоил ещё во времена Советского Союза — в 1982 году. Почти 40 лет этот автомобиль сходил с заводского конвейера. В отличие от более поздних машин, «Классика» или просто «Семёрка», имеет одну отличительную черту: отсутствие электроники позволяет ремонтировать и даже снимать приборную панель с помощью обычных отвёрток. Поэтому снять приборы с ВАЗ 2107 самостоятельно может практически каждый автолюбитель, имеющий минимальные познания в механике и электрике.

Возможные причины демонтажа щитка

В каких случаях в автомобиле ВАЗ 2107 необходимо снимать приборную панель? Причин для этого может быть несколько:

тюнинг панели;
замена перегоревших лампочек;
ремонт отдельных приборов, вышедших из строя.

ВАЗ 2107 — легендарная машина, самостоятельным ремонтом которой занимались сотни тысяч автолюбителей

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Фотогалерея: какие инструменты должны быть под рукой

Отвёртка крестовая — главный рабочий инструмент для демонтажа приборной панели Отвёртка шлицевая пригодится для отжатия нескольких защёлок на панели Перчатки рабочие для защиты рук от загрязнения

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

Поддевают и снимают пластинку, расположенную справа от печки. На ней изображён соответствующий значок.

Поддев отверткой, снимают пластинку справа от печки

Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой

Нижняя ручка управления печкой уже снята

Правый край панели отклоняют вправо и на себя

Для снятия панели отсоединяют контакты от кнопки выключателя печки

Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается

Отвинчивают гайку с ручки сброса суточного пробега

Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают

Белый провод эконометра находится чуть дальше от противоположного края панели

Последний из трёх штекеров — красного цвета, его также снимают

Снятая панель оказалась в руках — демонтаж проведён успешно

Сборка панели производится в обратной последовательности.

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

Расширение функционала

ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:

датчики освещенности и температуры;
индикатор расхода горючего на километр;
ЭБУ;
телевизор и пр.

Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).

Схемы панели приборов

Схема электрическая работы приборов в комбинации с рабочими элементами

Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:

указатель наличия моторного масла в двигателе;
датчик показания температуры охладителя;
блок монтажный коммутационный;
датчик топлива;
комбинации поворотов;
показатель количества топлива в баке;
тахометр;
показатель температуры охладителя;
выключение зажигания;
реле зажигания;

Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.

Схема панели приборов автомобиля ВАЗ-2107

Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.

1	Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя
2	Кнопка подачи звуковой сигнализации
3	Рычаг управления световой сигнализацией поворотов
4	Переключатель света фар (дальний, ближний)
5	Элементы подачи в салон свежего или теплого воздуха
6	Гидравлическая корректировка положения передних фар
7	Рычаг, предназначенный для открытия капота
8	Розетка для питания в 12В
9	Выключение зажигания
10	Включение световой аварийной сигнализации
11	Сцепление
12	Тормоз
13	Переключатель отопителя
14	Кнопка переключения освещения панели приборов
15	Газ/акселератор
16	Штатная магнитола
17	Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла)
18	Ручной или стояночный тормоз
19	Лампа, показывающая, что ремни безопасности не пристегнуты
20	Резерв
21	Переключатель скоростей передачи
22	Встроенные механические часы
23	Прикуриватель с дополнительной розеткой 12В
24	Лампа, показывающая работу обогрева заднего стекла
25	Сигнальная лампа, показывающая наличие тормозной жидкости
26	Встроенная пепельница
27	Ящик для вещей
28	Полочка для инструментов и вещей
30	Подсос или ручной газ
35	Комбинации приборов

Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства

Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки

https://avtoyoutubb.ru/kak-snyat-panel-priborov-na-vaz-2107.php
https://7vaz.ru/tjuning/tjuning-paneli-priborov-vaz-2107.html
https://vagflash.ru/lada/kak-snyat-torpedu-na-vaz-2107-inzhektor-karbyurator-svoimi-rukami.html
https://ladafakt.ru/kakuyu-torpedu-mozhno-postavit-na-vaz-2107.html
http://expertVAZ.ru/2107/kakuyu-panel-postavit.html
http://AutoFlit.ru/1673-kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta.html
https://avto-idea.ru/remont/kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta/
https://tnvd-auto.ru/zapchasti/kakaya-torpeda-podhodit-na-vaz-2107.html
https://bumper.guru/klassicheskie-modeli-vaz/tyuning/tyuning-salona-vaz-2107.html
https://semerkavaz.ru/tyunig/tyuning-pribornojj-paneli-vaz-2107/
https://remam.ru/tune/tyuning-torpedo-paneli-priborov-vaz-2107.html
https://ladaautos.ru/vaz-2107/kak-sdelat-tyuning-paneli-priborov-vaz-2107-svoimi-rukami.html
https://scart-avto.ru/avtogarazh/tyuning-torpedo-i-paneli-priborov-vaz-2107-svoimi/

Обзор некоторых неисправностей

Отсутствие света — это далеко не всегда сгоревшие лампы, имеется несколько основных причин, по которым возникают проблемы, и мы рассмотрим их:

Лампочки	Так как лампы в данной модели совмещенные, то, если одновременно пропало и ближнее, и дальнее освещение, виноваты именно лампочки. Конечно, могут быть и другие причины, но они менее вероятны
Реле	Реле ближнего света на ВАЗ 2107 отдельное, поэтому если пропал ближний свет, то причину нужно начинать искать именно с проверки данного элемента. Его расположение показано на схеме ниже, там же есть и остальные важные узлы системы, все они расположены в монтажном блоке, что очень удобно
Предохранители	В данной модели отдельный предохранитель, как каждый из видов света по фарам. Например, за правый ближний и левый ближний отвечают разные элементы, точно также дело обстоит и с дальним светом. Если у вас пропал свет на одной из ламп, то начните с предохранителей и только потом переходите к остальным узлам
Проводка	Если не горит ближний свет на ВАЗ 2107, то причиной может быть и плохая проводка в машине. В первую очередь нужно проверить контакты на соединениях в колодке лампы, а также прозвонить цепь во всех местах соединений, со временем контакты могут подгорать и работать плохо. Также у старых машин может пробить провод на массу из-за потери изоляцией своих свойств или ее разрушения

На схеме реле ближнего света обозначено R3, а дальнего – R2

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Это интересно: Почему не работает освещение салона на ВАЗ 2114: как поменять лампу?

Снятие панели приборов и подготовка к замене

Как говорилось выше, при любых работах с электрооборудованием требуется отключить электросеть от аккумулятора. В том числе при снятии приборной доски и проводимой с ней манипуляций.

Для снятия панели потребуется минимум инструментов:

отвертка крестовая;
отвертка плоская;
плоскогубцы.

Сначала убираем пластмассовые наконечники с рычажков управления обогревателя салона, применяя отвертку с плоским концом.

Плоскогубцами откручиваем гайку с рукоятки сброса показаний счетчика суточного пробега.

На лицевой части панели возле рычагов управления обогревателем салона открываем заглушку, применив отвертку с плоским концом.

Отверткой с крестовым концом откручиваем винт, который крепит декоративную панель к каркасу автомобиля.

Правую часть панели отводим в сторону и на себя. Внутри видно гибкий привод спидометра.

Открутить рукой гайку и вынуть наконечник троса привода. Снять патрубок, подсоединенный к эконометру. Отсоединить электрические проводники, подходящие к приборной панели, и три проводника, подходящие к электрическому переключателю обогревателя салона.

Переворачиваем панель вместе с декоративной накладкой, переворачиваем, выкручиваем четыре винта, которые крепят ее к накладке. После этого панель можно снять и менять лампочки, которые перегорели.

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в монтажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Полезные советы Схемы для подключения Принципы работы устройств Главные понятия Счетчики от Энергомера Меры предосторожности Лампы накаливания Видеоинструкции для мастера Проверка мультиметром

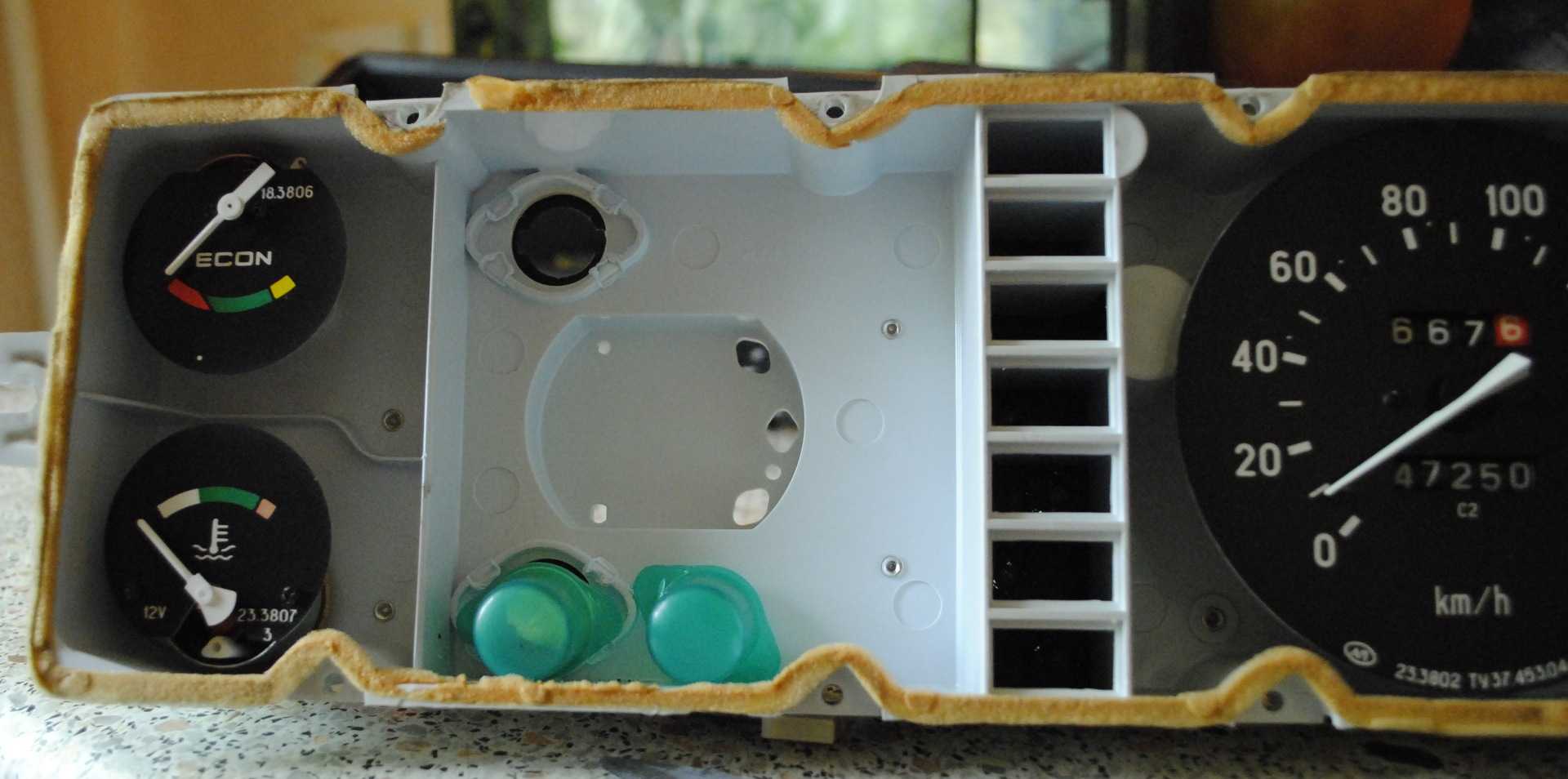

Как разобрать приборку ВАЗ 2107

После снятия приборки с машины, ее нужно положить стеклом на стол и найти пластиковые фиксаторы внешней части панели.
Используя плоскую отвертку, отщелкнуть клипсы и разобрать доску на составляющие.
Теперь нужно перевернуть модуль и снять стрелки приборов.
После этого элемент полностью разбирается.

Разобравшись со снятием панели на Ладе 2107, водитель сможет своими руками выполнить ремонт узла. Процедура проста и не требует наличия специального инструмента и глубоких познаний в механике.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Как снять панель приборов ваз 2107 Взаимная подписка на ваш канал

Здравствуйте надоела реклама на видео роликах в ютубе, а вы знаете почему на них реклама, за эту рекламу…

В этом видео я покажу как правильно поменять лампочки в панели приборов

на светодиодные! Болезнь у классики…

Когда нужно снимать приборку

Ремонт приборной панели может пригодиться в том случае, когда банально перегорела любая из контрольных ламп, а это крайне нежелательно, поскольку в автомобиле нет больше никаких средств контроля таких систем, как, к примеру, состояния блока управления инжекторным двигателем (естественно, в моделях 2107 последних лет с инжектором). Лампа Check Engine появилась только в семёрках с этими моторами и если она перегорит или потеряет контакт с платой от вибрации или влаги, то о причинах нестабильной работы двигателя можно будет только догадываться.

Ну а сами приборы, тахометр, спидометр и указатели состояния датчиков в системах, выходят из строя крайне редко, если вообще когда-либо выходят из строя.

Кстати, следует обращать внимание на приборку в момент, когда поворачивается ключ зажигания и вспыхивают все лампы в тестовом режиме так сказать. Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия. Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия

Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия.

Как снять приборку на семерке

Алгоритм демонтажа панели приборов 2107 несложен и вот какие действия надо выполнять по порядку, запасшись терпением:

Будут мешать ручки управления печкой — рычага подачи антифриза в систему отопления и рычага управления системой вентиляции. Они должны отщелкнуться при помощи отвёртки подходящего диаметра.
Сброс показаний одометра. Эта кнопка вынесена направо, там, где установлена кнопка включения аварийки. Сверху на корпусе кнопки накручена гайка. Её необходимо открутить, а саму кнопку утопить в панель.
Теперь находим самую тонкую шлицевую отвёртку и удаляем заглушку справа, под которой прячется саморез крепления, его выкручиваем тоже.
Панель справа свободна, её можно подать на себя, но радоваться рано. Осталось снять трос спидометра, вакуумная трубка эконометра и отщёлкнуть жгуты проводов.
Теперь усилием воли и ловкостью рук надо открутить гайку троса. Сделать это несложно, сложно туда добраться. Может получиться быстрее, если попробовать справа.
Шланг эконометра снимается тоже несложно. Но добраться до него нужно уметь. Снимаем и его.
Наощупь отсоединяем колодки от жгутов и запоминаем где какой был, хотя перепутать их местами надо иметь особенный талант.

Собственно, все. Теперь можно вынимать приборку и делать с ней все, что захочется и что необходимо. Раз уж приборка у нас в руках, может, есть смысл подумать об установке светодиодов вместо ламп накаливания? В любом случае, удачной работы и ровных дорог!

Как это сделать — подробное разъяснение

1. Острым ножом или плоской отверткой снимаем пластиковую заглушку. Она находится в районе регуляторов климата (крана печки, воздушных заслонок). Под ней скрывается болт, удерживающий панель приборов.

2. Крестовой отверткой выкручиваем болт

3. Снимаем пластмассовые накладки на ручках управления климатом. Просовываем нож в щель и поддеваем фиксаторы этих накладок сверху и снизу ее. Руками вынимаем их из рычагов. Если не использовать нож, то снять их будет проблематично. Они одеваются на рычаги и защелкиваются на них.

6. Сдвинув панель в свою сторону, отключаем проводку. Первым отсоединяем провода от кнопки управления вентилятором печки.

7. Теперь панель приборов больше отодвинулась от торпедо и можно просунуть руку дальше. Отсоединяем колодку проводов указателя запаса топлива с сигнальной лампой, вольтметра. Ее помечать не нужно, потому что она и остальные колодки имеют свои размеры и крепления, перепутать их невозможно.

8. Откручиваем контрящую гайку троса спидометра.

9. Отодвигаем приборную панель ближе к себе, чтобы рука могла дальше пролезть. Отсоединяем следующую колодку проводки от платы. Она отвечает за питание сигнальных ламп.

10. Отключаем шлангочку эконометра и последний штекер проводки питания приборов. Теперь приборку можно полностью снять и унести домой.

Установка производится в обратной последовательности. Не забываем про предупреждение относительно троса спидометра.

https://youtube.com/watch?v=TDWI6IGuG4g

Преображение старых ящиков

Давно потрескавшиеся и облезлые комоды считаются отличным материалом, из которого можно изготовить стильную мебель для дома. Для наглядного примера следует изучить многочисленные фото консолей. Своими руками можно соорудить уникальные изделия из стандартных деревянных ящиков. Для изготовления мебели понадобятся:

Доски для каркаса.
Два ящика из фанеры.
Шурупы.
Грунтовка.
Шуруповерт и дрель.
Крепкая доска.
Краска.
Циркулярка.
Клей по дереву.
Мебельные зажимы.

Первым делом мастеру нужно отшлифовать ящики и покрыть их краской. При помощи циркулярки необходимо изготовить нужные детали и каркас. Заготовки скрепляются шурупами и клеем. Все неровности тщательно заполняются шпатлевкой. После полного высыхания изделие покрывают грунтовкой и краской. Сверху на каркас ставят ящики и фиксируют их клеем, саморезами.

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Если плавкая вставка расплавилась, значит, произошло короткое замыкание. Имеет смысл обследовать ту часть электрической цепи, за которую отвечает этот предохранитель. Возможно, он сработал из-за перегорания одной из ламп или воздействия внешних факторов на участок цепи.

Если предохранитель целый, следует обследовать дальше.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

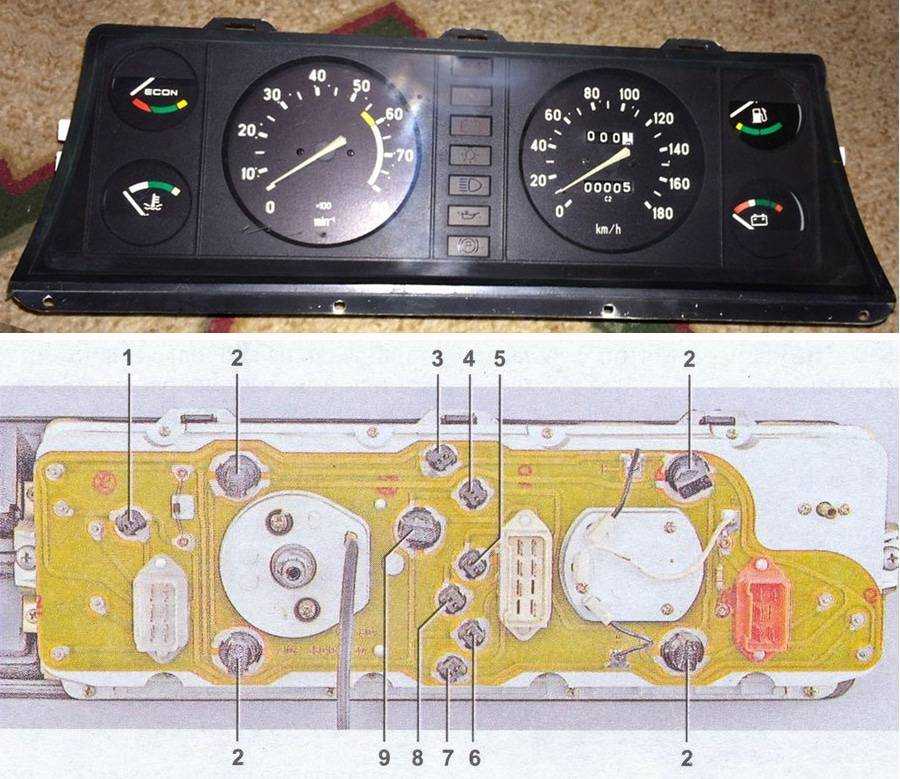

Сколько лампочек в приборке 2107 на подсветку

Для освещения стандартной панели семерки используется всего пять лампочек. Некоторые водители добавляют лампочки для усиления эффекта, но это излишне, если заменить стандартные элементы на более производительные диоды.

Какие подходят лампочки в подсветку приборки 2107

На машине стоят штатные осветители типа АМН 12-3-1 (T3W), отвечающие за иллюминацию доски и основных приборов. За подсветку индикаторов ответственны лампочки типа А12-1,2(W1.2.).

Подобные элементы обычно светят тускло, выдавая рассеянный и блеклый свет.

Светодиодные лампы в панель ВАЗ 2107

Для штатной приборки рекомендуется использовать вставки с типом цоколя, описанным выше. По указанному номиналу можно подобрать диодные и более современные аналоги повышенной производительности.

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних самореза, декоративная накладка вытаскивается.
Откручиваются три самореза фиксации приборной панели.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

Отвертка плоская.
Отвертка крестообразная.
Новая лампочка.

Инструкция проведения работ:

Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
Дефлекторы направляются максимально вверх.
Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
Кнопка аварийной сигнализации вытаскивается.
Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Устройство приборной панели семёрки

По части наукоемкости и уровня профессионализма никаких особенных претензий к выполняющему эту операцию быть не может. Если владелец знает, как разобрать электрочайник и чем это лучше делать, то как снять щиток приборов на ВАЗ 2107, уж точно вопросов не вызовет. Сложности появятся только первый раз, когда до этого не приходилось разбирать жигулевскую переднюю панель и выковыривать из неё приборку.

Абсолютно все модификации 2107 и 2105 имеют схожий алгоритм демонтажа приборки, который мы сегодня озвучим в помощь отчаянным владельцам, решившихся потратить выходной день на замену лампочки. Для начала надо запастись терпением, это самое главное, а потом иметь хороший набор отвёрток разной длины и толщины. Мы будем использовать их в качестве монтажных лопаток и манипуляторов там, куда руками добраться физически невозможно.

Какая торпеда подходит на ваз 21099

Как заменить торпеду

Мы будем использовать торпеду от BMW E30.Так как она хорошо подходит по комплектации и по размерам. На ее установку может уйти довольно много дней (4-5). Предлагаю опробованный метод работы:

Для начала снимаем торпеду в машине. Можно это сделать через руль или отпилить ее.
Прежде чем крепить торпеду, нужно ее вырезать вдоль по форме на лобовом стекле, вырезав воздуховоды для лучшего крепление, по сторонам к кузову прикручиваем крепления. Перед этим снимаем звукоизоляцию, потом приклеим ее обратном.
На получившиеся щели наклеиваем скотч (армированный), который хорошо держит температуру и отлично клеится.
Готовим крепление торпеды. Берем кусок железа и выпиливаем уголки, которые подгоняем под размеры старой торпеды и закрепляем на болты или на маленькие шурупы.
Дальше ставим торцы торпеды, подрезаем по форме, снимаем ее и подгоняем печку и каналы обдува, которые приделаны к торпеде. Берем фанеру и закрываем отверстия обдува.
Устанавливаем торпеду, бардачок, печку, прикручиваем воздуховод.
Можно поставить микро редукторы на печку.
Если возникли проблемы с евро картами дверей, то можно их подрезать для торпеды. Сначала срезаем сверху резина, а потом уже металл торпеды.

Также, некоторые запчасти от BMW можно заменить на приборы от ВАЗ 2106, эта модель отлично подходит по конструкции ваз 21099.

После установки торпеды в машине исчезли скрипы и дребезги. Но также возникли и многие проблемы такие как: не открывается бардачок, остались щели, приходиться снимать ручки поворота от зеркала, так как они мешают боковой панели. Также, могут не работать индикаторы подсветки и датчики. Но при этом наладилось регулирование печки, а обдув стал намного лучше.

Одним из изъянов этой торпеды является система обдува. Так как она не имеет в наличии обдува на боковых стеклах, поэтому при морозной погоде стекла могут запотевать. Можно отдать предпочтение торпедам от ваз 2105 или 2107, так как у них предусмотрены воздуховоды. Все конфигурации машины можно заменить на идентичные по своей комплектации.
