Расценка в смете на кабель-канал и монтаж кабеля
Как и большинство расценок на электромонтажные работы, расценка в смете на прокладку кабель-канала находится в составе монтажных сборников нормативов ФЕР и ГЭСН, а именно в сборнике 08 «Электротехнические установки». Таким образом, расценку на монтаж кабель-канала возможно обнаружить в составе Раздела 6 сборника ФЕРм08, учитывающем в своем составе не только расценки в смете на монтаж кабеля внутри помещений, но и на монтаж различных внутренних кабельных конструкций.
Расценка на кабель-канал применяется, как правило, с использованием таблицы ФЕРм08-02-390, которая учитывает затраты на монтаж пластмассовых коробов, так как кабель-каналы чаще всего сделаны именно из этого материла. Указанная расценка в смете на установку кабель-канала включает в себя затраты на:
- разметку мест установки креплений,
- установку короба (или кабель-канала),
- установку комплектующих частей, таких как углы поворота, тройники, отводы и т.п.
- закрытие короба (или кабель-канала) крышкой.
Таблицей ФЕРм 08-02-390 учтены затраты на монтаж кабель-канала ФЕР с учетом параметра ширины изделия до 40 мм, до 63мм и до 120 мм. Единицей измерения норм данной таблицы являются 100 м.
Случается также и такое, что кабель-канал заложен проектной документацией не пластиковый, а металлический. На данный случай сборником 08 также предусмотрена таблица расценок под шифром ФЕРм08-02-396. Данная таблица дает возможность учесть затраты в смете на различные способы монтажа металлических коробов внутри помещений. Нормы с ФЕРм08-02-396-01 по ФЕРм08-02-396-04 применяются в случаях, если короба требуется установить на кронштейнах, фермах, металлических конструкциях и колоннах. Расценки с ФЕРм08-02-396-05 по ФЕРм08-02-396-08 предполагают монтаж металлических коробов по стенам и потолкам. Нормы 09-12 таблиц ФЕРм08-02-396 учитывают монтаж указанных кабельных конструкций с подвешиванием на оттяжках, а при использовании норм 13-16 таблицы можно применить для дальнейшего включения в состав сметной документации расценки в смете на прокладку кабеля в коробах. Кроме того, нормы в таблице ФЕРм 08-02-396 применяются в зависимости от длины металлического короба: в смету возможно заложить расценку на монтаж коробов длиной от 2 до 9 м. Данная таблица также имеет единицей измерения длину в 100 м. Состав работ таблицы включает в себя работы по установке конструкций, сварку коробов и их дальнейшую прокладку по установленным конструкциям.
Также возможно применение расценки в смете на кабель в коробах по установленным стойкам и полкам. Данный вид работ можно учесть в локальной смете, смете по форме №4 и в других сметных документах, опираясь на раздел 2 того же монтажного сборника 08. Норма под шифром ФЕРм08-02-153-01 звучит как «Короб со стойками и полками для прокладки кабелей до 35 кВ» и учитывает в составе своих работ затраты на монтаж, сварку и окраску грунтовкой коробов и закрытие их крышками после прокладки кабельного изделия. Таким образом, данная норма также может подойти в качестве расценки в смете на монтаж кабель-каналов. Измеряется объем работ также в 100м. Это наглядно можно увидеть на рисунке 1.
Также зачастую от сметчика требуется подобрать расценку в смете на демонтаж кабель-канала. В таких случаях, как правило, применяются специальные демонтажные коэффициенты из справочников на демонтаж. Те же демонтажные коэффициенты могут быть применены и при необходимости демонтажа при подборе расценки в смете на замену кабель-канала.

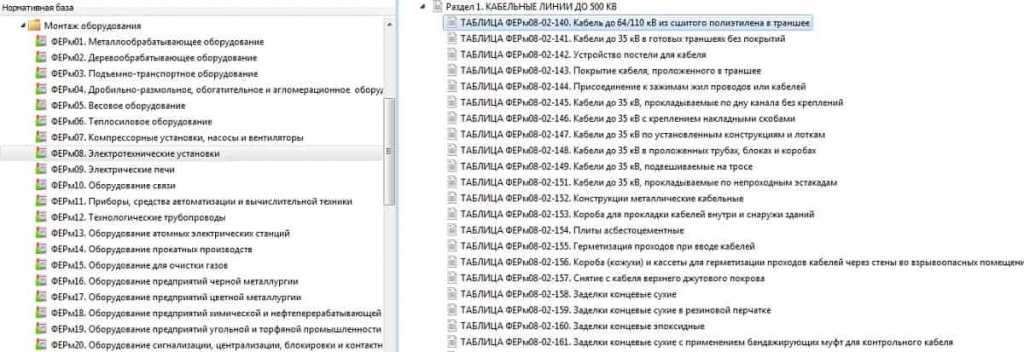

Рисунок 1. Расценки в смете на монтаж кабель-каналов и коробов
Расценка в смете на кабель в кабель-канале
После применения расценки в смете на кабель-канал необходимо подобрать расценку на кабель в кабель-канале. В данном случае также существует несколько вариантов прокладки кабеля ФЕР в указанных кабельных конструкциях. Для расценки по прокладке кабеля в кабель-канале вне помещений может быть применена таблица ФЕРм08-02-148, которая учитывает не только расценку на монтаж кабеля в кабель-каналах и коробах, но также и расценку в смете на затягивание кабеля в трубу. Выбор нормы из состава данной таблицы будет зависеть от веса 1 метра кабеля: нормами ФЕМ08-02-148 учтена прокладка кабеля в трубах и коробах весом от 1 до 30 кг на метр. В составе работ данной таблицы числится целый комплекс необходимых манипуляций, как то: установка и снятие лебедки, барабана и роликов при прокладке кабеля, монтажные и демонтажные работы переговорной связи, прокладка самого кабеля, установка капы, проверка изоляции кабельной продукции и ее маркировка. Единицей измерения таблицы являются 100м кабеля.
Если же необходимо применить расценку в смете на кабель в кабель-канале, установленном внутри помещений, то снова стоит обратиться к разделу 6 сборника ФЕРм08. В указанном разделе под шифром ФЕРм08-02-399 можно найти нормы на прокладку проводов в коробах. Выбор нормы в данном случае зависит от сечения провода: в расценках учтена прокладка проводов сечением от 6 до 185 мм2. Также в составе работ данной таблицы помимо заготовки проводов и их прокладки находятся расценка на расключение жил кабеля и расценка в смете на прозвонку кабеля.
ГЭСНм 08-02-396-10
Короб металлический, подвешиваемый к конструкциям на оттяжках или подвесах, длина: 3 м
НОРМАТИВ ГЭСНм 08-02-396-10
| Наименование | Единица измерения |
| Короб металлический, подвешиваемый к конструкциям на оттяжках или подвесах, длина: 3 м | 100 м |
| Состав работ | |
| 01. Установка конструкций. 02. Сборка коробов в блоки. 03. Прокладка. |
ЗНАЧЕНИЯ РАСЦЕНКИ
Расценка учитывает ПЗ работы на 2000 год (Московские цены), рассчитаны по ГЭСН образца 2014 года с дополнениями 1. К стоимости нужно применять индексацию перевода в текущие цены.
Вы можете перейти на страницу этого же норматива ГЭСН в редакции 2009 года
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001
ТРУДОЗАТРАТЫ
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-монтажников Разряд 3,8 | чел.-ч | 39,52 |
| 2 | Затраты труда машинистов (справочно, входит в стоимость ЭМ) | чел.-ч | 10,96 |
| Итого по трудозатратам рабочих | чел.-ч | 39,52 | |
| Оплата труда рабочих = 39,52 x 9,4 | Руб. | 371,49 | |
| Оплата труда машинистов = 111,76 (для начисления накладных и прибыли) | Руб. | 111,76 |
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
Нажав на ссылке в шифре или наименовании ресурса, Вы перейдёте на страницу с указанием оплаты труда машинистаи списком шифров расценок, в которых используется данный ресурс.
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | Краны на автомобильном ходу при работе на монтаже технологического оборудования 10 т | маш.-ч | 0,1 | 134,65 | 13,47 | |
| 2 | Подъемники гидравлические высотой подъема 10 м | маш.-ч | 10,86 | 29,6 | 321,46 | |
| 3 | Установки для сварки ручной дуговой(постоянного тока) | маш.-ч | 2,54 | 8,1 | 20,57 | |
| 4 | Перфораторы электрические | маш.-ч | 1,39 | 2,08 | 2,89 | |
| 5 | Автомобили бортовые, грузоподъемность до 5 т | маш.-ч | 0,1 | 87,17 | 8,72 | |
| Итого | Руб. | 367,10 |
РАСХОД МАТЕРИАЛОВ
Нажав на ссылке в шифре или наименовании ресурса, Вы перейдёте на страницу с указанием веса единицы измерения материалаи списком шифров расценок, в которых используется данный материал.
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 101-1924 | Электроды диаметром 4 мм Э42А | кг | 6,84 | 10,57 | 72,30 |
| 2 | 101-1977 | Болты с гайками и шайбами строительные | кг | 0,4 | 9,04 | 3,62 |
| 3 | 999-9950 | Вспомогательные ненормируемые материальные ресурсы (2% от оплаты труда рабочих) | руб. | 7,43 | 0,00 | |
| Итого | Руб. | 75,91 |
ИТОГО ПО РЕСУРСАМ: 443,02 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 814,51 Руб.
Посмотрите данный норматив в редакции 2020 года открыть страницу
Сравните значение расценки со значением ФЕРм 08-02-396-10
Для составления сметы, расценка требует индексации перехода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах 2000 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta
Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.
Расценка в смете на прокладку кабеля в траншее
При производстве монтажных работ по прокладке кабельных трасс снаружи часто возникает необходимость применения в сметной документации расценки в смете на кабель в траншее. Для этого необходимо обратиться к разделу 2 монтажного сборника 08, а именно к таблицам ФЕРм08-02-140 и ФЕРм08-02-141. Как видно на рисунке 4, выбор определенной таблицы будет зависеть от типа кабельной продукции. Так, таблицей ФЕРм08-02-140 учтена прокладка в траншее кабеля из сшитого полиэтилена, а в таблице ФЕРм08-02-141 отражены работы по прокладке кабеля остальных типов в траншеях без покрытий.
Кроме основной расценки в смете на кабель силовой, проложенный в траншее, также зачастую необходимо применение расценки на покрытие кабеля сигнальной лентой или расценки в смете на защиту кабеля швеллером. Данные виды расценок должны быть применены, исходя из проектных требований и состава работ.
Рисунок 4. Расценки на кабель в траншее
Применение металлических коробов
В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации
Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание
Применение металлических коробов для скрытой проводки
Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.
Применение металлического короба для скрытой проводки
Итак:
- Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
- Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.
Применение металлических коробов для открытой проводки
Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.
Применение металлического короба для открытой проводки
Итак:
Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.
- Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
- Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.
Виды металлических коробов
Металлический короб для провода может быть нескольких видов. При этом эти короба различаются не только по виду, но и по структуре материала, из которого они изготовлены. Различия же по форме короба и способу крепления настолько широки, что практически не поддаются описанию.
Итак:
- Для частных домовладений наиболее часто применяются так называемые глухие или не перфорированные короба. Они имеют сплошную структуру и полностью скрывают коммуникации от посторонних глаз. В то же время такие короба требуют правильного монтажа, так как в них может скапливаться влага.
- Перфорированные короба лишены этого недостатка. Их можно применять в запыленных помещениях, так как их структура не позволяет скапливаться пыли. Но вот их внешний вид оставляет желать лучшего в связи с чем в частных домовладениях применяются значительно реже.
На фото представлен сетчатый короб
- Так называемые сетчатые короба применяют для прокладки кабельной продукции. Их цена несколько ниже, чем у коробов представленного выше типа. В то же время такой короб практически не обеспечивает защиты кабелей от внешних воздействий и служит исключительно для их поддерживания.
- Эту же функцию выполняют и так называемые лестничные короба. Они имеют достаточную жесткость для прокладки большого количества силовых кабелей. И о какой-либо защите здесь речь не идет. Последние два вида коробов предназначены преимущественно для промышленного использования.
Что касается материалов, то короб под провода может быть выполнен из нержавеющей стали, оцинкованного металла и стали горячего оцинкования. Здесь выбор целиком зависит от условий эксплуатации и требуемых показателей долговечности. Понятное дело, что короба из нержавейки являются наиболее дорогостоящими, а из оцинковки самыми дешевыми.
Прокладка кабеля в траншее в трубе фер
Отсортировано по релевантности | Сортировать по дате
. досада случилась: какую расценку применить для следующих позиций: 1) Прокладка кабеля АВБбШв в здании/по опоре; 2) Защита кабеля в траншее трубой ПНД-100 3) Защита кабеля на опере трубой Ц32х2,6. Буду очень благодарна. . (уточните диаметр). 2) Смонтировать трубу на опоре — ТЕРм08-02-407-02 Труба стальная по установленным конструкциям, по стенам с креплением скобами.
. «Валентина Логунова пишет: Если прокладываю кабель в гофротрубе то беру расценку(8-2-409)+кабель в трубе(8-2-148), либо как 8-2-413(эту расценку заки очень. . этого незнаю «жесткая труба — я так понимаю стальная, значит ГЭСНм8-2-407 + затягивание ГЭСНм8-2-412″Валентина. . короб+8-2-399 кабель«а если в коробе, то ГЭСНм 8-2-390 + прокладка кабеля в коробе ГЭСНм8-2-399. .
В расценке ТЕРм 08-02-148 «Кабели до 35 кВ в проложенных трубах, блоках и коробах» при монтаже затягивается . . как по таблице ТЕРм 08-02-148 определяются работы по прокладке как в трубах, в которых кабель подлежит. . определяются согласно таблицам на прокладку труб: стальным по установленным конструкциям (08-02-407); .
. 1. При проведении строительно-монтажных работ кабель типа «витая пара» категории 5е необходимо затянуть в трубу поливинилхлоридную гофрированную, после. . настаивает применить следующие расценки: 10-01-054-03 «Прокладка кабеля по плоскому кабельросту типа. . 3.18 СНиП 3.05.06-85 необходимо: проложить отрезок стальной трубы или короба в проделанный проем;.
Отсортировано по релевантности | Сортировать по дате
Berta Чт Окт 01, 2009 17:26
подскажите пожалуйста, какую расценку правильнее брать для прокладки кабеля в траншее? Один кабель- бронированный .Другой в трубе ПНД (изначально взяла м08-02-409-. но не очень уверена что это правильно).
Галина Александровна Пт Окт 02, 2009 5:36
Berta Пт Окт 02, 2009 9:47
Да, спасибо. Это действительно более подходящее для наружной прокладки.
но вот в этой расценке уже учтена стоимость трубы ПВД диаметром 110мм. и ей стоимость по расценке в 2 раза меньше чем стоиомсть трубы ПВД диам. 25 мм по проекту (по прайс-листу). Если удалять из расценки стоимость трубы 110 мм — то получается очень мало (расценка на км). может еще вариант какой есть для прокладки трубы .
Галина Александровна Пт Окт 02, 2009 10:18
Berta Пт Окт 02, 2009 10:31
Северный ветер Пт Окт 02, 2009 15:08
Berta Пт Окт 02, 2009 16:02
Северный ветер, очень смущает в м08-02-407- «крепление скобами». я бы м08—02-409-01 применила , но и там это злополучное крепление скобами. а как это потом обосновывать Заказчику.
Северный ветер Пн Окт 05, 2009 11:44
Монтаж металлического короба расценка смета
Отсортировано по релевантности | Сортировать по дате
. «Галина Вантурина пишет: Лотки глухие с крышками берутся как короба,у Вас лоток перфорированный,что соответствует металлическому штампованному » Конкретно помогите разобраться по OSTECовским лоткам: подбор расценки по монтажу неперфорированного лотка ЛНМЗТ с крышкой и перфорированного .
. Помогите, пожалуйста, неопытному сметчику! Проверьте, правильно ли я взяла расценки? И подскажите, пожалуйста, какие подобрать! 1. Измеритель ПИД-регулятор . . для ЩМП 12. Планка 30х745 (оцинк.) для ЩМП 13. Карман пластиковый 222х230х30 14. Короб перфорированный RL6 60х60 ТЕРм 08-02-390-02 или ТЕРм 08-02-397-01 15. Миниканал перфорированный.
. кабеленесущих конструкции в ценнике 08 имеются расценки 02-153; 02-395 и 02-396. Кроме того, имеется расценка. . Вопрос такой: для контрольных кабелей применяем перфорированный лоток ДКС, что попадает под перечисленные. . применяю с крышками, чтобы можно было назвать коробом. По причине небольшого веса лотков расценка.
. пишет: В спецификации имеются такие позиции как (перфорированные лотки, крышки, укловые секции. . кронтшейны настенные). Раньше обычно делал так, беру расценку ФЕРм8-2-395-1 и туда скидываю по массе — лотки. . когда приобретают и лоток и крышку тогда это уже короб в комплекте (расценка ФЕРм8-2-396-1)
. Anna. В настоящее время Генеральным подрядчиком на объекте выполнены работы по монтажу электрических. . работ сметным отделом Генподрядчика использована расценка ГЭСНм08-02-396-06 «Короб металлический по стенам и потолкам, длина. . учетом в спецификации следующих материалов: лоток перфорированный c основанием 300мм; крышка к лотку.
. разъяснения по актуальным вопросам ценообразования; «Монтаж пластиковых коробов (кабель-каналов) для прокладки проводов и кабелей внутри здания. Прямой нормы (расценки) нет. Разработчики ГЭСНм-2001-08 — «Электротехнические установки» . . нормам (расценкам) таблицы ГЭСНм08-02-397 (ФЕРм08-02-397, ТЕРм08-02-397); Профили перфорированные монтажные; Раздел 6. Сети проводок в зданиях и сооружениях.
Какие расценки Сборника ТЕРм-2001-08 «Электротехнические . . составлении сметной документации на часто встречающиеся электромонтажные . . 50 см. Прокладка кабельных трасс по коробам внутри здания, при этом кабель . . использование следующих расценок — монтаж перфорированной полосы определяется .
. проложенного с креплением скобами, есть прямая расценка, конечно. Но думается мне, что не так он проложен изначально. «Алексей пишет: лоток перфорированный с крышкой — это лоток с крышкой. а не короб. » то есть Вы предлагаете расценку на лоток. Давно, по-моему, уже обсуждалась тема с отсылками на ПУЭ, что есть короб (закрытая конструкция), а что есть лоток (открытая конструкция).
