Замена радиатора ваз 2109 инжектор

Ход работы:

Снимите нижнюю консоль, которая идёт от рычажков регуляторов обогрева салона к кожуху КПП.
Отодвиньте оба передних посадочных места по максимуму назад. Если кроме радиатора отопителя вы хотите также заменить кран, тогда вам потребуется снять пластиковые накладки с порогов и задрать ковролин.
Подпилите журнальную полку под бардачком с одной стороны, обратно её можно будет прикрутить при помощи саморезов.
После чего вы увидите, что можно беспрепятственно снять деталь в получившуюся щель без проблем.
Перекройте кран отопителя и подготовьте пробки, которые будете использовать в качестве затычек и ёмкость под остатки охлаждающей жидкости, чтобы не дать разлиться остаткам тосола, которые скопились в самом радиаторе.
Открутите по три болтика с каждой стороны радиатора.
Ослабьте только те хомуты, которые подходят непосредственно к радиатору, но не стягивайте их.
Теперь самое сложное — нужно слить остатки тосола из радиатора. Во избежание проливания ОЖ на пол подстелите под кран, в ноги переднему пассажиру, и под радиатор влагонепроницаемые коврики или старую ткань.
Сдёрните патрубки с радиатора, первым снимается нижний, который располагается внизу на кране, он перекрыт. Подставьте ёмкость и слейте ОЖ из радиатора. Пробку держите наготове. Жидкости может вытечь около литра. Возможно вам потребуется несколько раз сливать жидкость, поэтому, скорее всего, придётся пробкой затыкать патрубок.
Снимите отводящий патрубок от радиатора, но не опускайте его вниз, так как из него может политься ОЖ, держите его на уровне крепления к радиатору. Сливать жидкость не нужно, достаточно просто заткнуть патрубок пробкой.

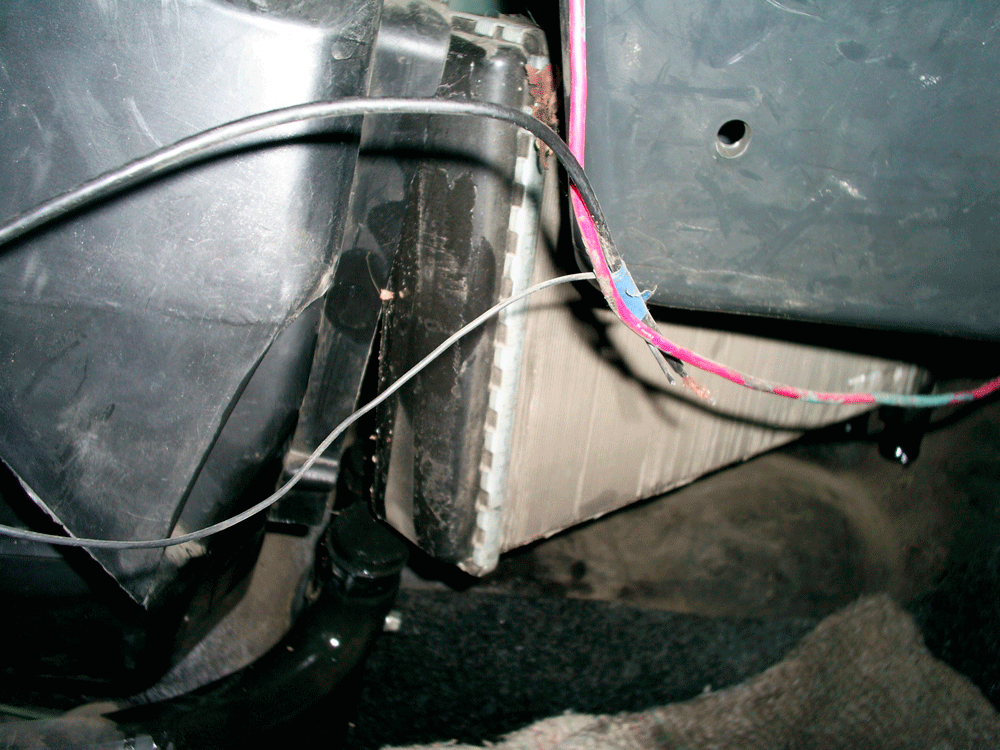

Теперь можно вытаскивать сам радиатор.
Замените его новым.
Воткните верхний отводящий патрубок.
Затем нижний.
Затяните хомуты.
При необходимости удалите воздушную пробку.

Виды радиаторов

Радиаторы отличаются по материалу корпуса, его качеству и методу сборки:

Сборные. Самые первые и самые дешевые элементы охлаждения, в которых использовался механический метод, где компоненты соединялись механическим путем. Там не применялось никакого дорогостоящего материала и не было особой сложности работы.
Медные паяные. Более дорогой аналог предыдущему виду запчасти пpaктически ничем не отличается по работе, но качественней и прочней сборного в разы. Главными преимуществами такого вида радиатора является хорошая проводимость тепла и возможность его ремонта: поврежденные области можно запаять и пользоваться дальше. Цена составляет от 1000 до 3000 рублей.
Алюминиевые сварные. Имеет цельный корпус и конструкцию, где применены самые новые методы сварки. Являются самыми надежными и прочными по сравнению с остальными видами. Явный недостаток алюминиевого радиатора кроется в его материале, ведь, как известно, алюминий не самый лучший проводник тепла, но имеет лучшую теплоотдачу. Да и с этим справляются за счет увеличения площади самого радиатора. Цена почти не отличается от цены на алюминиевый радиатор.

Инструкция по снятию и установки радиатора

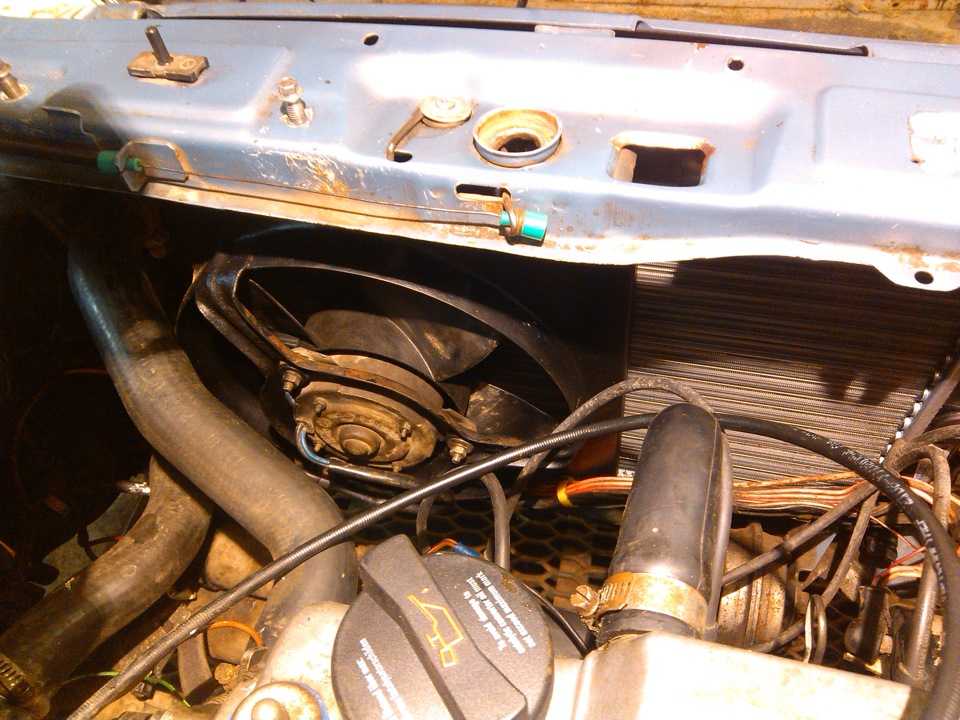

Прежде чем приступать к демонтажу, сначала необходимо снять вентилятор вместе с корпусом. Затем обязательно слить охлаждающую жидкость из системы. После того, как это сделано, на самом деле остается лишь снять патрубки системы охлаждения. Итак, два патрубка находятся вверху, и они наглядно показаны на фото ниже. Сначала откручиваем болты хомутов:

После чего снимаем патрубок и шланг. Затем приступаем к нижнему патрубку, также открутив предварительно болтик крепления хомута, снимаем его.

И остается отсоединить два проводка от датчика температуры, который находится с правой стороны радиатора. После этого можно приступать к снятию. Аккуратно отводим радиатор немного вперед к двигателю.

И также не менее осторожно вынимаем его вверх, следя за тем, чтобы он нигде не цеплялся при демонтаже, чтобы не повредить его. Радиатор системы охлаждения на автомобиле ваз 2109 необходимо снимать в случае обнаружения течи, которую в свою очередь не удается устранить без демонтажа

Поврежденный радиатор стоит менять на новый в случае если дефект не удается устранить в домашних условиях, либо в специализированной мастерской на специальном оборудование

Радиатор системы охлаждения на автомобиле ваз 2109 необходимо снимать в случае обнаружения течи, которую в свою очередь не удается устранить без демонтажа. Поврежденный радиатор стоит менять на новый в случае если дефект не удается устранить в домашних условиях, либо в специализированной мастерской на специальном оборудование.

В первую очередь обесточим автомобиль отключив клемму минус аккумуляторной батареи.
Далее отсоедините от датчика включения вентилятора системы охлаждения питающий провод, так же отсоедините колодку с питающими проводами и от электродвигателя вентилятора.
Снимите кожух вентилятора охлаждения, отвернув две гайки крепления его к радиатору и две гайки крепления кронштейна. Наклонив его немного вперед в сторону двигателя, вытащите кожух из моторного отсека.
Теперь нам необходимо слить охлаждающую жидкость из радиатора в заранее подготовленную чистую емкость, так как тосол потом можно будет использовать повторно. Для слива, на днище радиатора предусмотрена сливная пробка. При сливе соблюдайте правила техники безопасности, а именно двигатель должен быть остывшим, тщательно промывайте руки с мылом при попадание на них тосола, если капли жидкости попали в глаза — обратитесь к врачу, так как он ядовит.

После того, как система слита, ослабьте затяжку хомутов крепления и отсоедините от радиатора два верхних и один нижний шланги.
Отведите его в сторону мотора и вытащите. На нижних ножках радиатора будут одеты смягчающие резиновые подушки, снимите их, если они повреждены, то замените на новые.

На этом ремонтные работы по снятию радиатора ваз 2109 завершены. Устраните неисправности. В случае если он снимался не для замены, то перед установкой, рекомендуется промыть его водой и проверить на герметичность. Для проверки, заглушите все отверстия, а к сливному отверстию подведите шланг от компрессора и закрепив его начните нагнетать воздух и параллельно, не переставая поддерживать давление, опустите радиатор в ванную с водой. Наличие пузырьков воздуха будет свидетельствовать о нарушение герметичности. Сборку выполните в обратной последовательности.

Замена радиатора охлаждения на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять радиатор?Он подлежит замене, при деформации, а именно при появление из него течи охлаждающей жидкости.

Примечание!Но не всегда при появление утечки в радиаторе, его необходимо менять на новый, если радиатор поврежден несильно, то его так же можно будет отремонтировать, где ни будь в специальных автомастерских, такой ремонт вам поможет сэкономить ваши же деньги!

Как заменить радиатор охлаждения двигателя на ВАЗ 2108-ВАЗ 21099?

Снятие:1) Сперва слейте из радиатора всю охлаждающую жидкость. (Как ее слить, см. в статье: «Замена охлаждающей жидкости »)

2) Далее если у вас инжекторный двигатель, то в таком случае снимите с него корпус воздушного фильтра. (Как снять корпус, см. в статье: «Замена корпуса воздушного фильтра »)

3) После чего с радиатора охлаждения двигателя, снимите вентилятор. (Как снять вентилятор, см. в статье «Замена вентилятора радиатора »)

4) Следом ослабьте при помощи отвертки, хомут подводящего шланга, он же толстый шланг (Указан синей стрелкой), и после ослабления хомута, перейдите к снятию пароотводящего шланга, он же тонкий шланг (Указан красной стрелкой), для этого: «Продолжение сразу же под картинкой»

• При помощи отвертки таким же образом, ослабьте винт хомута, который удерживает тонкий шланг на патрубке радиатора.

• И после ослабления хомутов тонкого и толстого шланга, отсоедините их от обоих патрубков радиатора.

5) Затем отсоедините от радиатора, но на этот раз уже самый нижний шланг, который крепится к патрубку радиатора, ослабив для этого винт хомута его крепления.

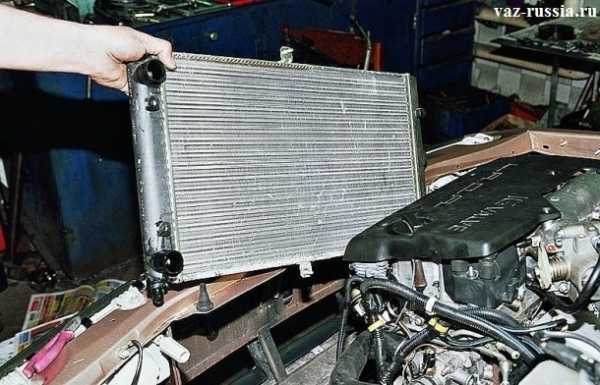

6) И в завершение операции, наклоните радиатор охлаждения в сторону двигателя, и тем самым снимите его с автомобиля.

Примечание!Когда радиатор будет снят, снимите с его нижних боков, две боковых подушки, и проверьте их состояние, порванные а так же сильно затвердевшие подушки, замените на новые!

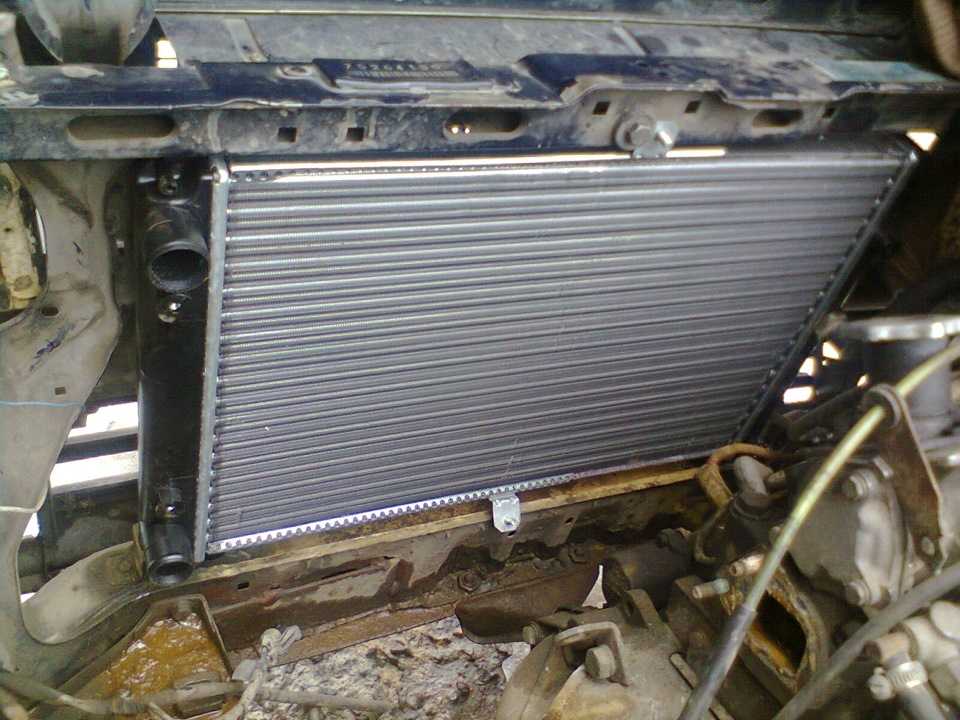

Установка:1) В начале установите новый радиатор, на свое место.

Примечание!При установке, следите за тем, что бы обе резиновые подушки радиатора, вошли в отверстия поперечной рамки!

2) Затем к нижней части радиатора, подсоедините нижний шланг, и после чего заверните винт хомута его крепления.

3) Далее подсоедините два верхних шланга к радиатору, и после этого закрутите винты хомутов, которые крепят эти шланги на патрубках.

4) Теперь на радиатор охлаждения, установите вентилятор, закрутив для этого два боковых болта его крепления, а так же две гайки, которые этот вентилятор так же крепят, но в правой части.

5) Следом установите прижимную пластину, и после ее установки, заверните обе гайки ее крепления.

6) И в завершение операции, соедините между собой, колодку со жгутом проводов электродвигателя вентилятора.

Примечание!После того как вы завершите установку всех деталей на свои места, переберитесь к расширительному бачку, и после чего залейте в него до отметки MAX, охлаждающую жидкость! (Как это сделать, см. «здесь »)

Важно!Если для снятия радиатора вам будет мешать аккумуляторная батарея, то в таком случае снимите ее с вашего автомобиля! (Как снять аккумулятор, см. в статье: «Замена аккумулятора »). Здравствуйте Эрик!Для быстрой проверки радиатора есть только один способ, на холодном двигателе очень внимательно всматриваться в те места где предполагается отверстие на радиаторе, и смотреть есть ли там течь или же нет

А на горячем двигателе из этого места и вовсе будет исходить пар!

Здравствуйте Эрик!Для быстрой проверки радиатора есть только один способ, на холодном двигателе очень внимательно всматриваться в те места где предполагается отверстие на радиаторе, и смотреть есть ли там течь или же нет. А на горячем двигателе из этого места и вовсе будет исходить пар!

Но если же вам нужно на 100% знать где он протекает, то в таком случае на это придется потратить некоторое время, для этого:1. Сперва снимите радиатор охлаждения с автомобиля. (Как это сделать читайте в статье «Замена радиатора »)2. Далее погрузите снятый радиатор в воду.3. Затем закройте всевозможные в нем отверстия, но одно небольшое вам все же придется оставить.4. И после чего в это небольшое отверстие при помощи насоса закачайте воздух, если отверстие в радиаторе действительно будет, то в таком случае из этого отверстия, в виде пузырьков начнет выходить воздух.

Не мучайтесь господа. Доверьтесь профессионалам.Все что здесь написано-правильно,но уж много упущено практических нюансов,которые могут превратиться в большие проблемы.

Преимущества холодной сварки

Чтобы устранить течь, достаточно отрезать (отломать) кусок герметика, тщательно размять его в руках до приобретения им состояния и вида однородной массы, а затем намазать непосредственно на повреждённый участок радиатора ВАЗ. Использовать автомобиль можно уже через 15 минут после высыхания, а полностью клей застывает спустя сутки после ремонта.

Основные преимущества рассматриваемого клея заключаются в его следующих особенностях:

«Холодная сварка» имеет такой же коэффициент расширения, как и металл, что позволяет избежать комплексного ремонта после устранения течи с помощью рассматриваемого вещества.
Срок службы заплатки, изготовленной из «холодной сварки» при правильном её нанесении может достигать нескольких лет.

Быстро и эффективно выявить место образования течи помогут флуоресцирующие добавки. Они смешиваются с любым антифризом, окрашивая его. Водителю остаётся лишь осмотреть места соединения патрубков (протечки чаще всего случаются именно здесь) и оперативно устранить выявленную неисправность для того чтобы без проблем добраться до места ремонта

Отправляясь в дальнее путешествие за рулём собственного автомобиля, крайне важно иметь при себе какой-нибудь герметик

Причины замены радиатора ВАЗ 21099

Существует ряд причин, по которым может потребоваться замена радиатора ВАЗ 21099:

1.	Износ и старение материала.
2.	Повреждения и протечки.
3.	Неправильная установка и пользование автомобилем.
4.	Неисправности других элементов системы охлаждения.

Износ и старение материала являются наиболее распространенной причиной замены радиатора. В процессе эксплуатации автомобиля, радиатор подвергается постоянным тепловым и механическим воздействиям, что приводит к износу материала его элементов. В результате, радиатор может выйти из строя и перестать выполнять свои функции.

Повреждения и протечки также могут стать причиной замены радиатора ВАЗ 21099. Механические воздействия, неправильная установка или эксплуатация автомобиля могут привести к повреждению радиатора и появлению протечек. Если обнаружены подобные повреждения, замена радиатора – единственный выход.

Неправильная установка и пользование автомобилем также может оказать влияние на работоспособность радиатора. Неправильная установка может привести к нарушению герметичности системы охлаждения и протечкам. Неправильное пользование автомобилем, такое как постоянное длительное превышение рекомендуемой температуры двигателя или заторы системы охлаждения, также может негативно сказаться на состоянии радиатора.

Неисправности других элементов системы охлаждения – такая как термостат, вентилятор или насос, также могут привести к повреждению и неисправности радиатора. В таких случаях, часто рекомендуется заменить не только поврежденный элемент, но и радиатор сразу, чтобы исключить возможность повторных проблем с охлаждением двигателя.

Выводы: замена радиатора ВАЗ 21099 может потребоваться по следующим причинам: износ и старение материала, повреждения и протечки, неправильная установка и пользование автомобилем, неисправности других элементов системы охлаждения. При обнаружении подобных проблем, рекомендуется провести замену радиатора ВАЗ 21099.

Замена охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Охлаждающая жидкость — она нужно только лишь для системы охлаждения и в других системах у автомобиля она больше негде не используется, благодаря ней при работе двигатель охлаждается и тем самым двигатель дольше закипает (Если система исправна, то вообще практически не закипает), если жидкость убрать из системы то он будет работать но настолько он будет быстро закипать (Где то за 5-10 мин.), что вам придётся постоянно глушить двигатель у автомобиля и ждать пока он хоть немного остынет, кроме того узнать температуру двигателя без жидкости вы никак уже не сможете, потому что датчик который следит за температурой считывает как правило температуру не у двигателя (Просто так уже все привыкли называть, хотя температура жидкости и двигателя при этом может даже отличаться) а у самой охлаждающей жидкости и как определит он температуру если этой жидкости нет, поэтому на будущее, не в коем случае не ездите на автомобиле если у неё вдруг вытечет вся жидкость, так как вы не далеко проедете и скорее всего загубите мотор у автомобиля.

Примечание! Чтобы произвести замену данной жидкости в автомобиле, вам понадобиться: Пустая ёмкость литров на 10 не менее (Хотя можно взять и меньше, но чтобы жидкость не расплескать лучше всего 10 литровой тарой запастись), а так же гаечные ключи, чистой тряпкой ещё запаситесь чтобы ей вытереть руки и если жидкость попадёт на двигатель автомобиля, стереть её с него, кроме этого шестигранные ключи возможно понадобятся и разных видов отвёртки!

Когда нужно менять охлаждающую жидкость? Если следовать советам завода изготовителя (Делать так же как говорит завод изготовителя не рекомендуем, а просто возьмите на заметку себе), то жидкость нужно менять в автомобилях семейства Самара каждые 50.000-75.000 тыс. км. пробега, но в реале жидкость может и ранее прийти в негодность, за это отвечают такие факторы как качество жидкости (Если она будет поддельная то и 1000 км

хватит, чтобы она изменила свой цвет) и её срок годности (У каждой охлаждающей жидкости есть свой срок годности и по его истечению её обязательно нужно сливать и менять на новую, а иначе все присадки которые в ней находятся действие своё прекращают и двигатель во-первых будет быстрее закипать и во-вторых коррозия внутри деталей начнётся где жидкость протекает, вить жидкость имеет противокоррозийную присадку и тем самым когда срок годности у жидкости истекает, то и все присадки перестают действовать так как они должны), кстати начнёт того когда жидкость в негодность приходит поговорим, любая жидкость вы наверное обращали своё внимание при покупки имеет цвет (Красный, синий и т.д.), если после не продолжительной эксплуатации жидкость поменяет свой цвет на рыжеватый (Оттенок ржавчины) то жидкость поддельная её необходимо сразу же заменить на новую, вообще у качественных жидкостей оттенок очень стойкий и довольно долго они сохраняют свой цвет и в конце они только темнеют, поэтому если же ваша жидкость сразу поменяла цвет после заливки и не продолжительной езды на автомобиле, то вы залили тоже подделку которую лучше всего стоит заменить на новую жидкость

Примечание! Когда вы придёте в автомагазин (Вряд ли, но могут) рекомендуем вам проверить там жидкость на её качество, конечно вам придётся для этого открыть её но если сперва купить жидкость а позже при продавцах её проверить то проблем возникнуть у вас с приобретённой жидкость не должно, более подробно узнать о том как можно проверить жидкость на подделку и узнать чем же всё таки отличается между собой тосол и антифриз, вы можете в статье: «Полезная информация про антифриз и тосол на автомобилях ВАЗ », там всё подробно расписано!

Потек радиатор системы охлаждения двигателя ВАЗ 2108, 2109, 21099

Рассмотрим ее признаки, причины, места подтекания, способы самостоятельного устранения.

Признаки неисправности «потек радиатор системы охлаждения двигателя ВАЗ 2108, 2109, 21099»

— Как минимум: сладковатый запах тосола (антифриза) и едва заметный пар под капотом автомобиля после прогрева двигателя (радиатор «парит»). Скорее всего, охлаждающая жидкость слегка сочится через уплотнения радиатора, либо через трещину где-то в его алюминиевых трубках. В большинстве случаев место сочения ОЖ отпотевает и на цвет отличается от всей поверхности радиатора. При нагреве тосол испаряется и источает сладковатый запах. Уровень в расширительном бачке практически не падает.

— Как максимум: к запаху и парению добавляется самая настоящая течь ОЖ (радиатор потек). Течь может быть маленькая (капли на асфальте на месте стоянки автомобиля), либо большая (под автомобилем лужа тосола). Радиатор в этом случае может течь как на холодную, так и на горячую. Уровень жидкости в расширительном бачке периодически или постоянно падает.

Возможные места течи охлаждающей жидкости

— Соединения патрубки радиатора – шланги системы охлаждения

— Алюминиевые трубки радиатора

— Уплотнения бачков радиатора

— Пробка слива охлаждающей жидкости

— Неплотное соединение патрубков и шлангов

— Разрушение резиновых прокладок бачков радиатора

Диагностика неисправности

Диагностировать неисправность помогает визуальный осмотр радиатора и его шлангов. Места течи обычно имеют потеки и запотевания которые довольно легко обнаружить. Осмотр следует провести на холодном двигателе и на прогретом (завести и смотреть где будет течь по мере прогрева).

Способы устранения неисправности

Во многих случаях при возникновении серьезной течи радиатора самостоятельный ремонт не приносит ожидаемого положительного эффекта, либо приносит, но временный. Но попробовать отремонтировать потекший радиатор все же стоит.

Во первых, если подтекают соединения патрубки радиатора – шланги системы охлаждения следует для начала подтянуть их хомуты. Если не помогает, заменить хомуты более качественными. Если и это не помогает, заменить шланги системы охлаждения. В такой ситуации, когда течь ОЖ не затрагивает сам радиатор это должно помочь.

Если обнаружена небольшая трещина в алюминиевой трубке каркаса радиатора ее можно замазать холодной сваркой. Если к такому ремонту подойти со всей ответственностью: снять радиатор с автомобиля, тщательно зачистить место течи, высушить, сдуть пыль и грязь, приобрести качественную холодную сварку, замазать все по инструкции к ней, то успех в борьбе с течью обеспечен. Качественная холодная сварка и тщательная зачистка места течи дадут возможность поработать радиатору еще несколько лет.

Большую дыру или множественные дыры и повреждения в алюминиевых трубках радиатора нужно варить аргоновой сваркой. Если есть такая возможность, то можно снять радиатор, зачистить места повреждений и заварить. Единственный минус, что цена ремонта аргоновой сваркой может быть довольно высока.

В случае если охлаждающая жидкость течет через резиновые уплотнения бачков радиатора проще заменить радиатор новым или рабочим бэушным чем возиться с таким ремонтом.

При обнаружении течи из-под сливной пробки радиатора можно попробовать заменить ее новой.

В случае обнаружения трещин в пластмассовых бачках радиатора он подлежит замене.

Примечания и дополнения

— Помимо механического повреждения течь охлаждающей жидкости через уплотнения радиатора может вызывать ее черезмерный перегрев и повышенное давления в системе охлаждения. К такой ситуации приводят засорение системы охлаждения в целом и радиатора в частности, неисправность пробки расширительного бачка, неисправность термостата, неисправность электровентилятора на радиаторе. Следует последовательно проверить все перечисленные элементы, а так же при необходимости промыть систему охлаждения.

— Использование специальных присадок в охлаждающую жидкость для устранения течи радиатора не рекомендуется из-за возникновения негативных последствий: закупорки его трубок, а так же закупорки трубок «печки» и засорения системы охлаждения двигателя в целом.

Источник

Замена

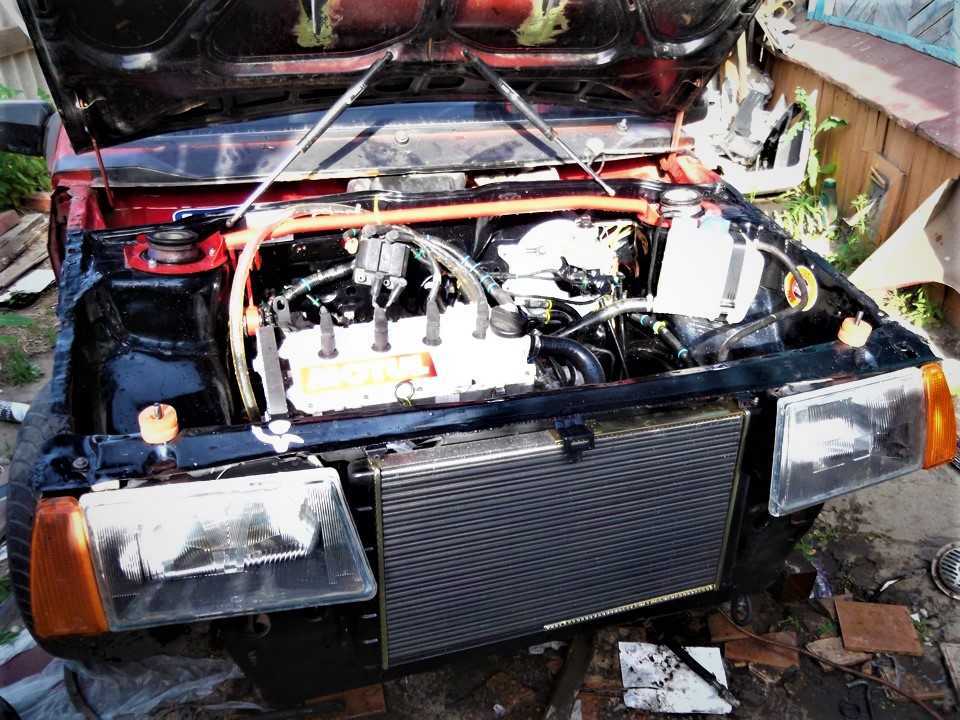

Замена радиатора охлаждения в ваз 2109

Данная деталь подлежит замене в том случае, если обнаружилась течь. Но все же, для начала лучше провести его проверку, чтобы убедиться, откуда течь.

Проверка

Для проверки радиатора его нужно снять (как это сделать, будет описано ниже), заглушить все патрубки и опустить в ванну с водой. Работы нужно проводить в специально отведенном для этого месте (мастерской, гараже и т. д.). К ванне подводим воздух под давлением. Если появятся пузырьки в течение 30 секунд после поступления воздуха, значит в радиаторе есть дырка и ее даже можно найти, если наблюдать внимательно.

Снятие радиатора

Ваз 2109 радиатор охлаждения

в первую очередь, следует обесточить АКБ или даже снять;
ОЖ слить полностью, открыв краник;
если автомобиль наделен системой впрыска топлива, то нужно демонтировать воздушный фильтр.

теперь нужно разрезать хомут, фиксирующий жгуты проводов;
разъединить колодку проводов вентилятора;
снять хомут тяги дроссельной заслонки, расположенной на кожухе вентилятора;
теперь нужно отсоединить отводящий шланг радиатора, который соединен с термостатом;

отсоединяем также подводящий шланг, соединенный с патрубком рубашки охлаждения;
снимаем пароотводящий шланг;
пришла пора вывернуть гайку, фиксирующую радиатор к кузову сверху.

радиатор наклоняем к мотору;
снимаем его, двигая вверх в сборе с вентилятором;
теперь нужно ослабить затяжку хомутов;
отсоединяем от радиатора все шланги;

Ваз 2109 радиатор системы охлаждения схема

выворачиваем болты и гайки, которые крепят кожух с вентилятором и радиатор;
отсоединяем кожух с вентилятором;
нужно снять с радиатора две подушки нижнего крепления.

Ваз 21099 радиатор охлаждения

Установка нового радиатора проходит в обратной последовательности. Не забываем надеть только подушки нижнего крепления. Заливаем новый антифриз и все, радиатор готов к использованию. Обязательно рекомендуется в процессе работы своими руками посмотреть соответствующее видео или фото – материалы. Пошаговая инструкция, данная выше, написана специалистами, которые знают все не понаслышке. Поэтому соблюдать нужно все ее пункты. Научившись менять радиатор и другие детали своего автомобиля самостоятельно, можно неплохо сэкономить на периодическом ремонте, цена на который постоянно растет.

Радиатор охлаждения двигателя на ВАЗ 2109-2108 приходится менять не так часто, и в основном это происходит из-за его протечки. Есть конечно любители ремонтировать их, то есть прибегать к пайке, но все же более надежный вариант — это полная замена.

Для выполнения снятия радиатора с автомобиля нам понадобится следующий инструмент:

головка на 8 и 10
трещоточная рукоятка
отвертка плоская и крестовая

ВАЗ 21099 — система охлаждения: устройство, неисправности, схема

Если в конструкции любого двигателя внутреннего сгорания не предусмотреть отведение тепла от нагревающихся деталей, то он не проработает и четверти часа.

Система охлаждения двигателя ВАЗ 21099 типична для современных автомобилей – она жидкостная, закрытого типа, с принудительной циркуляцией. Машины этой модели оснащались как карбюраторными, так и инжекторными моторами. Рассмотрим сначала устройство системы охлаждения ВАЗ 21099 с карбюраторным двигателем, после чего останется только отметить незначительные изменения, привнесённые в неё на инжекторном моторе.

Устройство системы охлаждения ВАЗ 21099 Карбюраторного двигателя

Итак, Вы запустили холодный мотор. Топливо, сгорая, нагревает цилиндры двигателя и камеры сгорания ГБЦ. Как головка, так и блок пронизаны сетью каналов, заполненных охлаждающей жидкостью (ТОСОЛом).

Циркуляцию ОЖ обеспечивает насос 17 («помпа»), приводимый в действие ремнём ГРМ. Нагретый ТОСОЛ выводится из ГБЦ через выходной патрубок 25, соединённый с ней каналом и через помпу снова попадает в блок. При этом, если открыт кран отопителя 21, жидкость прогревает (охлаждаясь сама) радиатор печки 22.

При увеличении температуры ОЖ открывается клапан термостата 29 и ТОСОЛ начинает двигаться уже через радиатор 12 (по большому кругу).

Так как ТОСОЛ значительно увеличивается в объёме при нагреве, то нужно компенсировать недостаток пространства. Для этого есть расширительный бачок 1. Если бы его не было в системе, то в результате избыточного давления, как минимум, сорвало бы со штуцеров патрубки отопителя или радиатора.

Контролирует давление в системе клапан крышки расширительного бачка 2, предотвращая как потери жидкости, так и её преждевременное закипание.

Если температура жидкости поднимается до 99оС, замыкаются контакты датчика 9 и включается электровентилятор 15 радиатора. С 1998 года датчики выпускаются с усиленными контактами, поэтому включение вентилятора происходит без дополнительного реле в монтажном блоке.

Для контроля температуры в ГБЦ вкручивается датчик температуры 28, сигнал от которого выводится на указатель в приборном щитке.

Для подогрева карбюратора от впускной трубы отводится шланг 23.

Отличительные особенности системы охлаждения 8-миклапанного инжекторного двигателя

Их немного (на рисунке отмечены жёлтыми стрелками):

в выпускной патрубок ГБЦ 26 установлен дополнительный датчик температуры 5, сигнал от которого подаётся на ЭБУ двигателя. Поэтому отсутствует датчик включения электровентилятора – сигнал о подаче на него питания подаёт контроллер;
в расширительном бачке установлен датчик контроля уровня ОЖ 29;
шланг 23 от подводящей трубы помпы подогревает не карбюратор, а корпус дроссельной заслонки.

Несмотря на столь незначительные отличия, первые владельцы инжекторных «девяносто девятых» недоумевали, как поломка термостата или датчика температуры связана с увеличившимся расходом топлива. Объясняется это тем, что в ответ на неверный сигнал о температуре ЭБУ мог увеличить время открытия форсунок – как на холодном моторе. По аналогии с карбюратором это похоже на езду с «выдернутым подсосом».

Неисправности системы охлаждения ВАЗ 21099 и их причины

Неэффективная работа системы отвода тепла, следствием которой становится перегрев мотора, вызывается:

ухудшением теплообмена;
нарушением циркуляции ОЖ.

Недостаточное охлаждение радиатора

Плохой теплообмен связан с налётом из грязи, постепенно образующемся на внутренней стороне трубок. Происходит это по причине несвоевременной замены ОЖ, а также из-за низкого её качества. Грязь в трубопроводах уменьшает и их пропускную способность.

Забитые грязью ячейки, образованные пластинами радиатора, также

Изнутри систему можно промыть специальными средствами, без демонтажа её элементов, ячейки снятого с машины радиатора очищаются струёй воды и сжатым воздухом.

Нарушение или отсутствие циркуляции ОЖ

Самая распространённая поломка – заклинивание клапана термостата. Если это происходит, то ТОСОЛу преграждается путь к радиатору – либо полностью, либо частично, в результате чего жидкость циркулирует преимущественно по малому кругу.

Иногда проблемы возникают из-за паровоздушных пробок, которые образуются из-за подсоса воздуха в трубопроводы через неплотные соединения во время остывания мотора.

Воздух выводится через наиболее высокую точку – через шланги подогрева карбюратора или дроссельного патрубка.

И, наконец, отсутствие циркуляции может быть связано с поломкой помпы – разрушением или проворачиванием относительно вала её крыльчатки. Ремонт насоса – дело неблагодарное, поэтому он подлежит замене.

Замена радиатора печки на ВАЗ 21099 без сливания охлаждающей жидкости, а так же разные мелочи…

Внимание! Для всех, у кого проблемы с печкой в ВАЗ 2108, 09, 099 рекомендую посмотреть следующую тему, которая помогла мне избавиться от холода в салоне моего автомобиля. .

Заменил радиатор печки на моей ВАЗ 21099. Делал я это без полного снятия торпеды (разбирал только частично), и без сливания охлаждающей жидкости. Итак, всё подробнее: Потек радиатор печки — видны следы охлаждающей жидкости на резиновых коврах со стороны водителя и пассажира, плюс не приятный запах в салоне. Поехал в автомобильный магазин «БИ-БИ», купил алюминиевый радиатор, патрубки, керамический кран (на всякий случай), хомуты, герметик, охлаждающую жидкость. Думал ехать на станцию технического обслуживания для замены всего этого дела, но денег не осталось, поэтому у меня было время подумать, и почитать в Интернете о замене радиатора. Наткнулся на статью, в которой человек описывал замену радиатора без сливания охлаждающей жидкости. Почитав её, я понял, что можно сделать всё самому, но только в том случае, если это именно радиатор… Решил убедится в том, что это именно радиатор печки, а не какие-то патрубки, или краник, для этого я отогнул центральную консоль с компьютером, отсоединив её от верхней накладки торпеды, и увидел корпус отопителя. Взяв фонарь полез к педалям, и увидел, что через корпус отопителя в центральной его части сочится охлаждающая жидкость. Проверил патрубки и кран – они были в порядке. Всё собрал обратно, заодно выгреб кучу мусора. И, решил – в следующие выходные буду сам менять радиатор… Итак, время пришло. Я уже снимал все накладки с торпеды, чтобы почистить, поэтому с частичным разбором торпеды у меня не возникло вопросов, но под руками всегда была книга по ВАЗ:

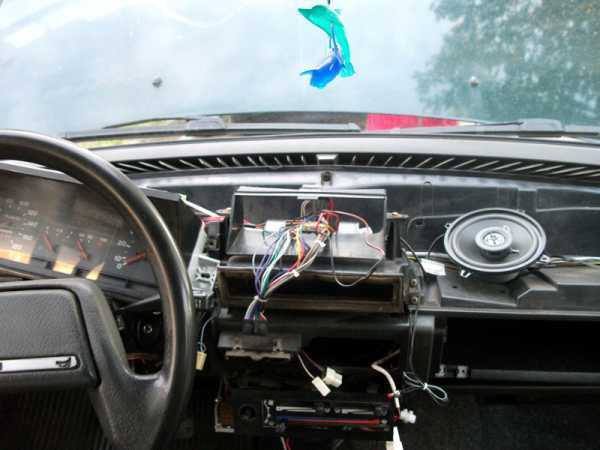

Разборка торпеды:

Открутил все крепления торпеды в районе бардачка.

Снял верхнюю накладку, чтобы подобраться к болтам крепления торпеды, которые расположены в верхней части:

Заранее подготовил пустые бутылки в количестве 6-7 штук для охлаждающей жидкости, которая могла выливаться при снятии патрубков:

Приготовив инструмент, и надев фонарь, я полез снимать патрубки. Кран при этом был закрыт (печка в положении холода). Двигатель должен быть при разборке обязательно холодным!

Перед тем, как снимать патрубки я открутил крепление радиатора (3 болта) и поднял тягу над радиатором, чтобы не мешала его вытаскивать.

Сначала я снял один патрубок – из него полилась охлаждающая жидкость, сразу же подставил бутылку, в которою у меня стекло около 200 грамм жидкости (бутылка была чистой, поэтому эту жидкость с легкостью по окончанию работ залил обратно с расширительный бачок). Потом заткнув одним пальцем патрубок, снял второй, из него жидкости почти не вышло. Все патрубки старался держать как можно выше, для того чтобы из них не выходила охлаждающая жидкость. Пришло время вытаскивать радиатор. Вытаскивается он легко, но немного вытащив я понял, что он упирается в край торпеды. Работая вот в таком положении,(см. фото ниже)

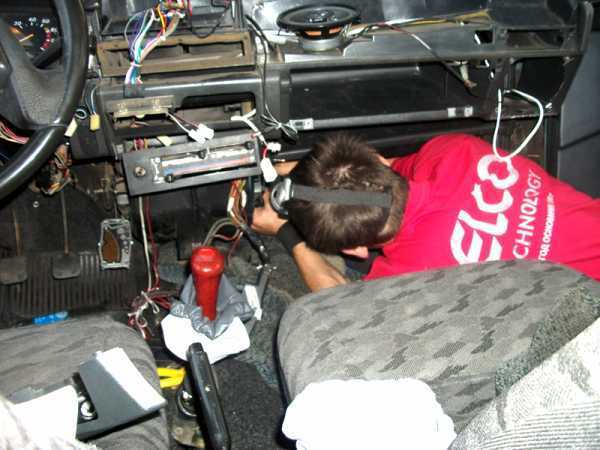

я, уперся спиной в нижнюю часть бардачка, и немного поднял торпеду. После этого увидел, что её можно положить, уперев в нижнее крепление с пассажиркой стороны, которое приварено к кузову. Именно в таком положении она у меня и легла на это крепление. Радиатор вышел из корпуса отопителя без проблем. В комплект к новому радиатору шел поролон, который я приклеил по периметру радиатора, и вставил его в корпус отопителя. Повесив новые хомуты на патрубки, я закрепил их на новом радиаторе. Вот, и всё. Осталось только собрать все обратно.

Вместе с этой работой, решил поменять тканевые вставки в дверях – новые очень мягкие и приятные на ощупь. С мягкими дверными ручками, которые были куплены ранее, они смотрятся очень хорошо.

Снимаем, всё что мешает- ручки, заглушки и т.д.

Всё это можно сделать и самому, используя старые вставки, как шаблон.

Заменил сломанные крепления панелей к дверям (пистоны), и верхнюю накладку торпеды. У старой накладки почти все крепления были сломаны, поэтому я купив необходимы крепеж и накладку решил всё это дело заменить.

На фоне пластика можно увидеть универсальный подлокотник — не кому его не рекомендую!!!

Под конец работы я достал две светодиодные ленты, подготовленные заранее. Закрепил их в нижней части торпеды, для подсветки ног пассажиров и водителя. Подключил всё это параллельно ранее сделанной подсветки печки, но это было не правильное решение – почему-то свет стал очень тусклым. Поэтому на следующий день перебрал полностью эту часть проводки, и запитал её от кабеля, который идет для бортового компьютера. Там есть провод, на котором появляется 12 вольт во время включения света – то, что нужно… (фото можно посмотреть в следующем посте) Так же провел кабель к задним пассажирам и пока ещё думаю, как сделать свет там.

Промывка системы охлаждения двигателя ВАЗ 2109

Время от времени двигатель восьмерки и девятки требует промывки системы охлаждения. Это связано в основном с применением некачественных ОЖ типа того самого тосола, который способствует образованию налета и отложений на стенках водяной рубашки. Еще убийственнее такие жидкости действуют на радиатор печки и на основной радиатор системы охлаждения. Если радиатор плотно забивается продуктами разложения охлаждающей жидкости, он просто не в состоянии выполнять свою функцию и двигатель моментально перегревается даже в холода. А это ничем хорошим не светит. Именно поэтому следует проводить промывку систему охлаждения.
