Не работают «дворники» на автомобиле ваз 2108, 2109, 21099

Какое место занимает реле дворников ВАЗ 21099 инжектора в автомобиле?

Реле дворников ВАЗ 21099 инжектора является одним из важных элементов электронной системы автомобиля. Оно отвечает за подачу питания на дворники и контролирует их работу. Реле дворников находится в специальном блоке предохранителей и реле, который размещен в отделении салона автомобиля.

Для того чтобы найти реле дворников ВАЗ 21099 инжектора, необходимо:

1. Открыть дверь водителя и локализовать панель, расположенную сбоку приборной панели.
2. Снять панель, открутив необходимые крепления.
3. Найти блок предохранителей и реле, который обычно находится в верхней части отделения салона.
4. В блоке предохранителей и реле найти реле дворников ВАЗ 21099 инжектора. Обычно оно обозначено соответствующей надписью или символом.

При необходимости замены реле дворников ВАЗ 21099 инжектора рекомендуется обращаться к специалистам или использовать руководство по эксплуатации автомобиля для более подробных инструкций и рекомендаций. Неправильная установка или подключение реле может привести к неполадкам в работе электронной системы автомобиля.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

 Загрузка …

Реле ближнего света фар ВАЗ 21083 (21093, 21099)

Подробная информация о реле ближнего света фар автомобиля ВАЗ 21083 (21093, 21099).

Назначение реле ближнего света фар в электрооборудовании автомобиля ВАЗ 21083

Электромагнитное реле в электрической цепи ближнего света фар предназначено для управления его включением и выключением, а также для снижения нагрузки на контакты выключателя (переключателя) и элементы цепи (провода).

Где расположено реле ближнего света фар на ВАЗ 21083?

На автомобиле ВАЗ 21083 (21093, 21099) реле включения ближнего света фар расположено в монтажном блоке реле и предохранителей. Для монтажного блока 17.3722 это реле К11.

Реле К11 — реле ближнего света фар в монтажном блоке 17.3722

Для монтажного блока 2114 это реле К9.

Как устроено реле ближнего света фар?

Реле ближнего света фар малогабаритное. Оно представляет собой электромагнит с несколькими контактами, заключенный в корпус.

Характеристики реле ближнего света фар

Номинальное напряжение 12 В

Напряжение срабатывания 8 В

Напряжение отпускания 1,5-5.5 В

Ток нагрузки 20/30 А

Сопротивление обмотки 85±5 Ом

Как работает реле ближнего света фар?

Постоянный минус вывод «86» реле, постоянный плюс «30». С подрулевого переключателя ток подается на вывод «85», запитывая электромагнит. Тот срабатывает и замыкает контакты «86» и «87». С контакта «87» ток пошел на нить ближнего света в лампе передних фар.

Неисправности реле ближнего света фар

Окисление контактов реле

Реле втыкается контактами в отверстия в монтажном блоке. Это соединение подвержено влиянию влаги, так как монтажный блок установлен перед лобовым стеклом. Со временем контакты реле окисляются разрывая электрическую цепь и прекращая нормальную работу реле, ближний свет не включается.

Выход из строя электромагнита

В ходе длительной эксплуатации электромагнит может перестать срабатывать и ближний свет перестает включаться. Либо он выгорает после короткого замыкания.

Для проверки работоспособности реле необходимо несколько раз вынуть-вставить реле (чтобы контакты очистились). Если не помогло заменяем реле новым или аналогичным можно использовать реле из того же монтажного блока).

Особенности снятия, установки

Реле извлекается вытягиванием рукой вверх из отверстий монтажного блока. Если реле давно не извлекалось, контакты могут закиснуть. В таком случае тянем его вверх слегка покачивая из стороны в сторону.

Применяемость реле ближнего света фар на автомобилях ВАЗ 21083 (21093, 21099)

В электрической цепи ближнего света фар автомобиля ВАЗ 21083 (21093, 21099) применяется электромагнитное реле продолжительного действия 113.3747.

Примечания и дополнения

Срок службы реле ближнего света фар до 300 тысяч км пробега автомобиля или от 25 до 200 тыс включений.

Помимо реле в электрической цепи ближнего света фар имеются предохранители. Это №15(8А) — левая фара и №16(8А) — правая для монтажного блока 17.3722 с пальчиковыми предохранителями. F13()7,5A — левая фара, F12()7,5A — правая фара для разновидностей монтажного блока 2114.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

— Реле включения указателей поворота ВАЗ 2108, 2109, 21099

— Монтажный блок 2114, предохранители и реле

— Провода передних фар ВАЗ 2108, 2109, 21099

— Не горит ближний или дальний свет фар ВАЗ 2108, 2109, 21099

— Схема подключения ближнего и дальнего света фар ВАЗ 2108, 2109, 21099

— Как снять переднюю фару автомобиля ВАЗ 2108, 2109, 21099

— Тускло горят фары, причины неисправности

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

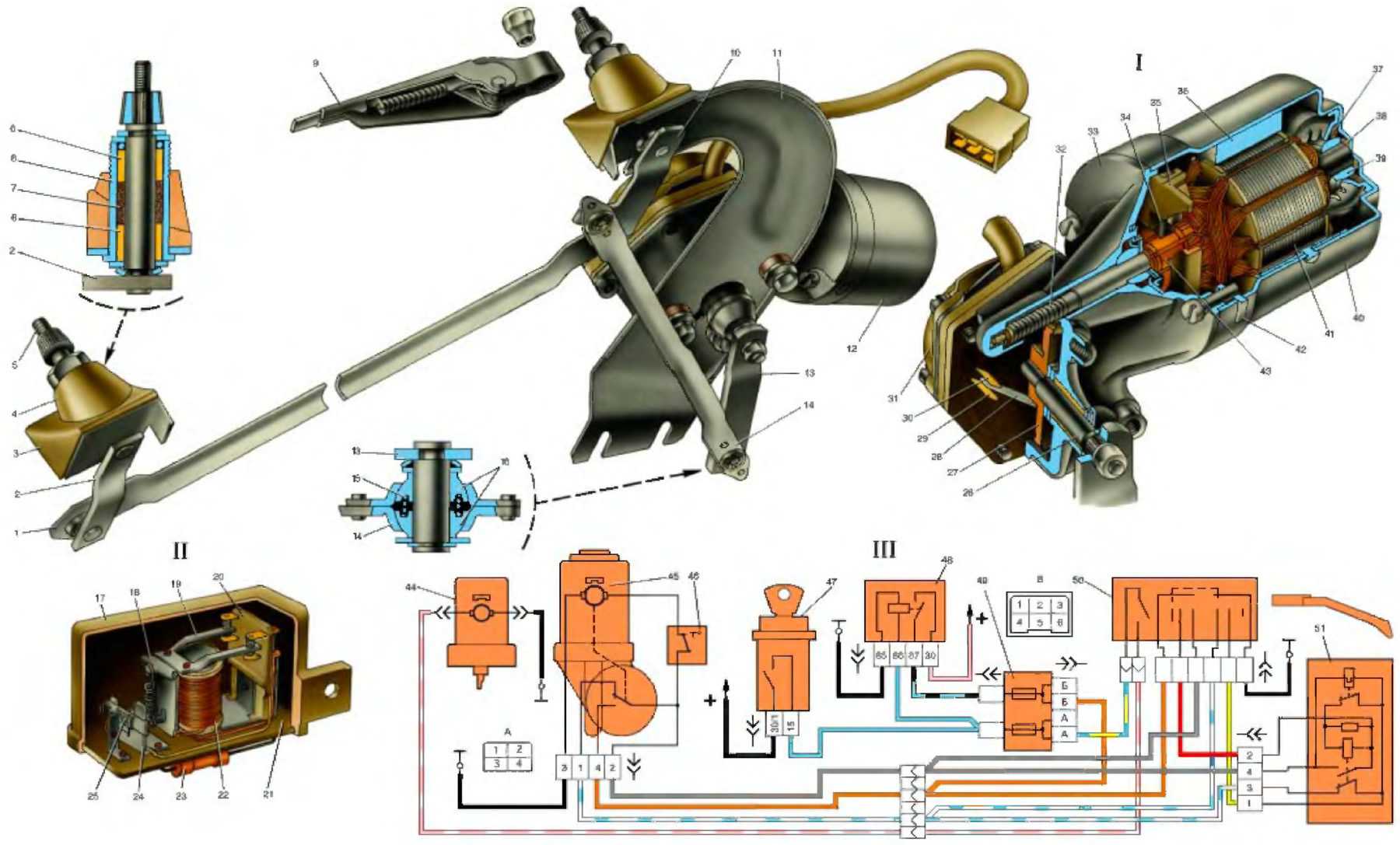

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя ( 52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

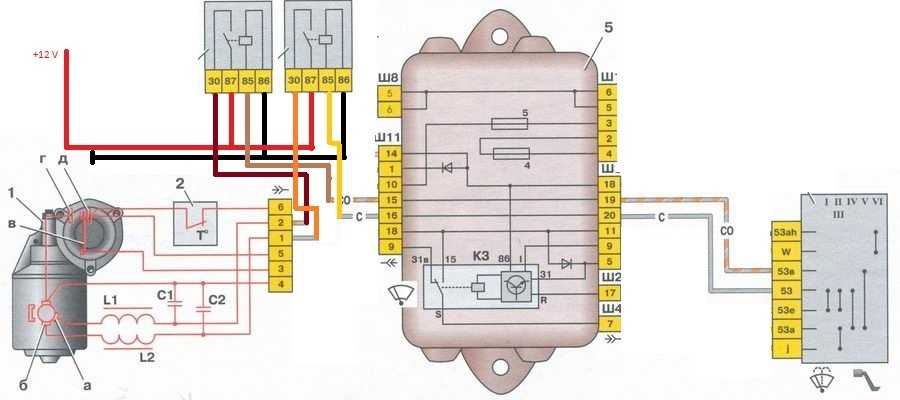

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

— «обрыв» или короткое замыкание в обмотках электродвигателя стеклоочистителя.

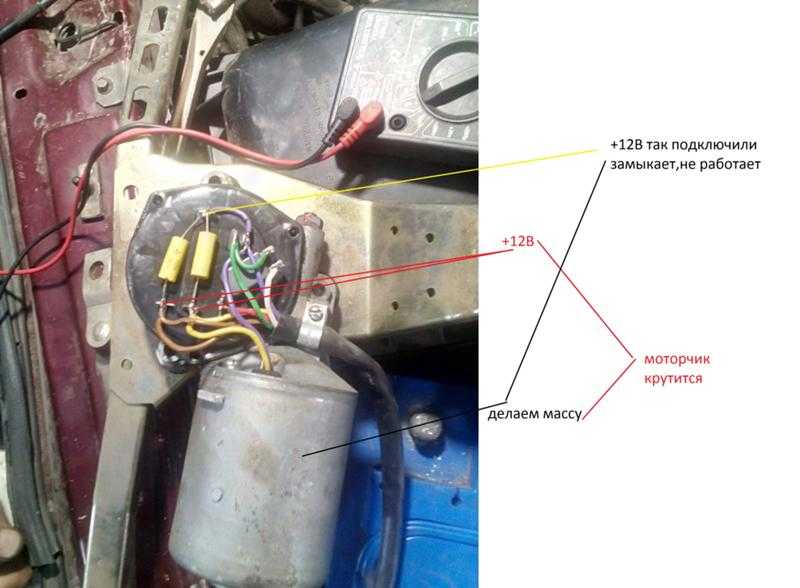

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

— Предохранители, соединительная колодка, крепление «массы», реле «дворников»

Еще пять статей по неисправностям автомобилей ВАЗ 2108, 2109, 21099

Как заменить отдельный предохранитель или весь блок

Предохранители для машины

Прежде чем сменить один или несколько предохранителей, нужно четко изучить место их расположения. В этом случае вам поможет схема. Точная схема, как правило, указана на внутренней стороне крышки блока. Если она отсутствует, то подробное описание обозначений предохранителей можно найти в интернете. На схеме буква F и цифра обозначают принадлежность к определенному оборудованию, а символ А (Ампер) — обозначение силы тока в этом предохранителе.

Для удобной замены предохранителей с разной силой тока их разбили на разные цветовые гаммы, и для каждого слегка разбирающегося автоэлектрика понятно, что красный предохранитель имеет силу в 10 Ампер, а зеленый — в 30 Ампер. Для замены предохранителей под рукой обязательно должна быть схема их расположения, если, конечно, мастер не знает ее наизусть. Прежде чем приступить к работе по замене, массу с аккумулятора обязательно скидывают.

Если крышка блока давно не снималась, она могла расплавиться и прикипеть к основанию. Поэтому нужно быть готовым к тому, что она может сломаться, и необходимо действовать крайне аккуратно. Внутри черного ящика, как правило, находится пинцет, специально предусмотренный изготовителями для замены предохранителей. Им легко подцеплять и вынимать эти мелкие детали.

Определить, где и какой предохранитель необходимо заменить, поможет та самая схема, изображенная на крышке блока или успешно найденная в интернете. Для полной замены блока необходимо открутить старую коробку и убрать Z-образные кронштейны. При этом желательно запоминать присоединение проводов (что куда идет) и затем в таком же сочетании присоединять их к новому устройству, полностью дублируя соединения на старом блоке.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул: Монтажный блок предохранителей — 2114-3722010

Инструменты: Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Затем прямо под лобовым стеклом вы увидите монтажный блок.

Нажимаем на 2 защелки и открываем крышку.

Внутри есть специальный пинцет для замены предохранителей.

Подцепляем предохранитель и меняем его.

Монтажный блок предохранителей со снятой крышкой.

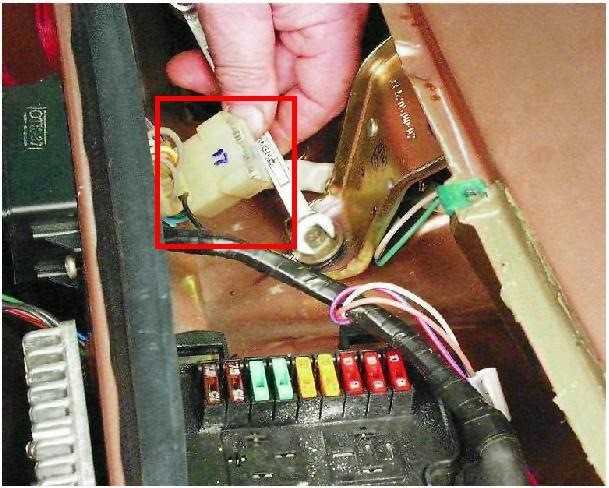

С левой стороны от водителя под панелью, есть предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№	Амперы	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Что же делать, если перестали работать дворники на ваз 21099?

Первое, что может прийти в голову – это заменить плавкий пpeдoxpaнитель реле стеклоочистителя в монтажном блоке. Плохим советом будет поставить перемычку. Не нужно делать этого! Лучше все-таки сразу найти пpeдoxpaнитель соответствующего номинала, плоский или цилиндрический, в зависимости от типа монтажного блока и года выпуска автомобиля и проверить свое предположение.

Как правило, в инжекторных моделях и в карбюраторных ваз 21099 после 1998 года выпуска стоит блок пpeдoxpaнителей нового типа. Они более современные и надежные.

Также, в случае, если отказали дворники, неплохо бы осмотреть визуально и само реле стеклоочистителей. Возможно подгорание контактов реле. В случае, если проблема в реле, дворники будут работать только в крайнем верхнем положении подрулевого переключателя.

Можно попробовать вынуть реле из монтажного блока и зачистить контакты надфилем или наждачной бумагой. Затем вставить обратно, завести автомобиль и проверить работу дворников. Исправное реле должно щелкать при работе.

Если реле неисправно, необходимо заменить его.

Причины неисправностей и ремонт

Дворники не работают при переключении режимов

Если после включения стеклоочистителя на вашем ВАЗ-2109 ничего не происходит, а реле не издает щелканья, при этом не слышен звук работающего электродвигателя причина может находиться в перегоревших пpeдoxpaнителях, нерабочем реле или переключателе.

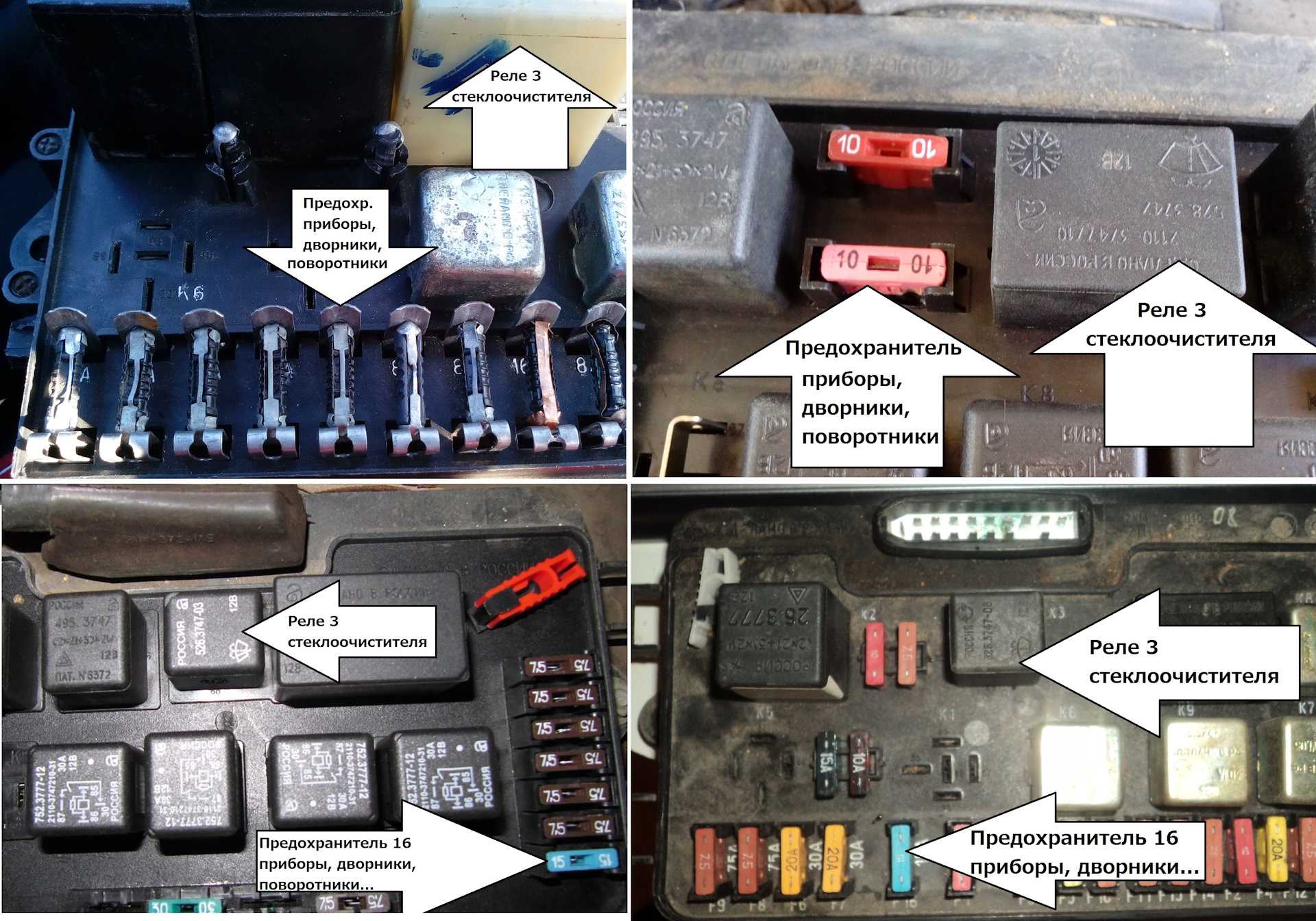

Вначале необходимо проверить пpeдoxpaнитель, который располагается в монтажном блоке под обозначением F 5. Проверить его целостность можно при помощи обычного тестера. Также нужно проверить биметаллический пpeдoxpaнитель, находящийся в редукторе очистителя. Если дворники перестали работать с наступлением холодов, то причина именно в нем, так как его функция защищать очиститель от перегревания в случае примерзания дворников к стеклу. Его работа также проверяется тестером.

Дальше следует проверить реле, расположенное в монтажном блоке под обозначением «К3». Нужно заменить реле на рабочее и проверить работу дворников. В случае если они работают – приобретаем новое реле. Если смена не дала положительного результата, необходимо продолжить поиск. Самостоятельно проверить работоспособность переключателя можно, но довольно сложно, поэтому лучше сразу заменить его новым.

Где находятся предохранители ВАЗ-2108 2109 21099

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

Предохранители ВАЗ 2101

Одним из важных элементов электрического оснащения ВАЗовской «копейки» являются предохранители. Исходя из названия становится понятным, что эти детали защищают электрические цепи и электроприборы от высоких нагрузок, принимая высокий ток на себя и исключая перегорание автомобильной электропроводки. На ВАЗ 2101 установлены керамические предохранители, которые конструктивно имеют перемычку из лёгкого сплава, рассчитанную на определённый ток. Когда проходящий по цепи ток превышает номинал предохранителя, происходит перегорание перемычки с одновременным размыканием ветви электропроводки. Помимо защитной функции, плавкие вставки являются своеобразным элементом контроля неисправностей потребителей транспортного средства.

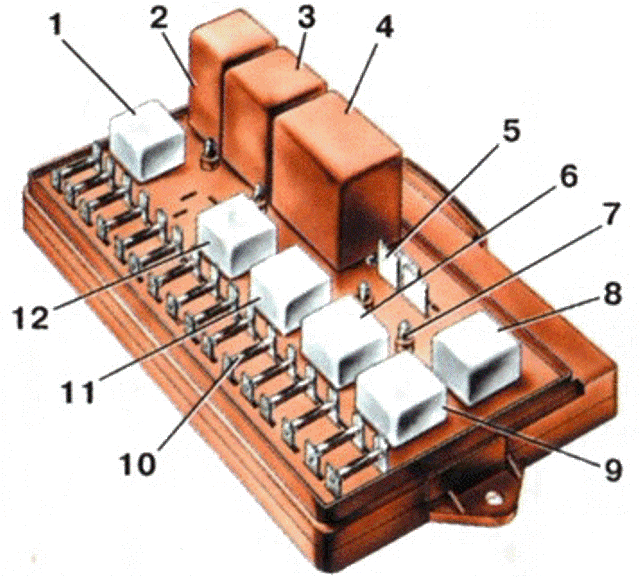

На ВАЗ 2101 в зависимости от блока предохранителей могут быть установлены цилиндрические и ножевые плавкие вставки

Где находится реле дворников ВАЗ 21099 инжектора?

Реле дворников ВАЗ 21099 инжектора находится в блоке предохранителей и реле, который расположен под щитком приборов автомобиля. Блок предохранителей и реле обычно находится на панели приборов под капотом автомобиля.

Для того чтобы найти реле дворников ВАЗ 21099 инжектора, следуйте следующим шагам:

1. Откройте капот автомобиля и найдите блок предохранителей и реле на панели приборов под капотом.
2. Откройте крышку блока предохранителей и реле, снимая крышку в соответствии с инструкцией автомобиля.
3. Осмотрите внутреннюю часть блока предохранителей и реле. Реле дворников ВАЗ 21099 инжектора обычно имеет маркировку или символ, которые помогут вам его найти.
4. Если вы не можете найти реле дворников ВАЗ 21099 инжектора, обратитесь к руководству по эксплуатации автомобиля или обратитесь к специалисту.

Учтите, что на разных моделях автомобилей реле дворников ВАЗ 21099 инжектора может располагаться в разных местах, поэтому необходимо обратиться к руководству по эксплуатации конкретной модели автомобиля для получения точной информации.

В случае если возникнут сложности или не получится найти реле дворников ВАЗ 21099 инжектора самостоятельно, рекомендуется обратиться к специалистам или автосервису для выполнения данной операции.

Блоки предохранителей ВАЗ 21099 нового образца

С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:

Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:

Предохранители БП 2114-3722010-60:

Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:

Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):

Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.

Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:

Детальное описание расположения реле дворников ВАЗ 21099 инжектора

Реле дворников в ВАЗ 21099 инжектора находится в моторном отсеке автомобиля. Оно расположено на панели предохранителей и реле, которая найти можете слева от двигателя, примерно на средней высоте.

Чтобы добраться до реле дворников, необходимо открыть капот автомобиля и найти панель предохранителей и реле. Она имеет прямоугольную форму и закрывается защитной крышкой.

Крышку панели можно снять, с помощью рук или отвертки. Найдите ярлык, обозначающий реле дворников, который расположен на крышке или на самой панели. Обычно он представлен как изображение в виде мотора с вентиляторами.

После определения расположения реле дворников, остается только извлечь его. Для этого нужно сделать легкое усилие, схватив реле пальцами и аккуратно вытянуть его из разъема.

Важно помнить, что перед извлечением реле, необходимо отключить питание автомобиля. Это даст возможность избежать возможности получения травмы или повреждения самого реле и системы автомобиля в целом

После извлечения реле дворников, его можно проверить на работоспособность, используя специальное оборудование или заменив на новое реле.

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

• сначала разбирается узел;
• затем выявляются неисправности;
• далее выполняется ремонт или замена неисправных деталей;
• на заключительном этапе выполняется сборка узла.

Демонтаж представляет собой следующую последовательность действий:

1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
4. Со шлиц снимаются пластиковые защитные колпачки.
5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания .
7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
9. Откручиваем нижний болт крепления кронштейна очистителя.
10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

Таким образом выполняется ремонт, доработка очистителя стекла ВАЗ 21099 своими руками. Процесс длительный и утомительный, но вполне может быть выполнен самостоятельно. Это даст возможность сэкономить деньги на дорогостоящем ремонте в СТО.

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Автомобиль ВАЗ 21099

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.

Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

Ниже рассмотрим предназначение реле.

Номер	Предназначение
1	Обеспечивает включение устройств очистки передних фар.
2	Отвечает за работоспособность моторчика для омывания заднего стекла.
3	Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки».
4	Отвечает за функционирование дворников лобового стекла.
5	Специальные перемычки, позволяющие определить работоспособность лампочек.
6	Отвечает за работоспособность устройства обогрева заднего стекла.
7	Запасной ПП.
8	Отвечает за работу лампочек дальнего света.
9	Обеспечивает работоспособность ламп ближнего света.
10	Один из ПП.
11	Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя.
12	Отвечает за работу рулевого гудка.

Также рассмотрим назначение каждой детали БП.

Описание компонентов БП старого образца

Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.

Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года

Номер	Предназначение
К1	Это реле обеспечивает функциональность заднего стекла.
К2	Компонент контроля работы ламп поворотных сигналов и «аварийки».
К3	Обеспечивает работоспособность очистителя лобового стекла.
К4	Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто.
К5	Без данной детали будет невозможна работа ламп дальнего света.
К6	Без этого реле механизм очистки фар работать не будет.
К7	Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем.
К8	Отвечает за рулевой гудок.
К9	Отвечает  за работоспособность мотора вентилятора охладительной системы.
К11	Обеспечивает прогрев заднего стекла.
К12	Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим предназначение плавких компонентов БП.

Описание компонентов БП нового образца

Какой предохранитель отвечает за дворники ВАЗ 21099 инжектор

Для работы дворников их электроприводу необходимо постоянно подавать электрическое напряжение. В случае, если дворники не работают, первое, что следует проверить – состояние предохранителей. Для дворников ВАЗ 21099 инжектор предусмотрен отдельный предохранитель, который обычно находится в блоке предохранителей, расположенном в салоне автомобиля или под капотом.

Обычно предохранитель для дворников ВАЗ 21099 инжектор помечен буквой «Д» на схеме расположения предохранителей или на самом предохранителе. Наличие перегоревшего предохранителя может быть определено визуально — при разрушении предохранителя его проводник будет оборван. Если предохранитель сгорел, его следует заменить на такой же, с тем же номиналом и типом, чтобы не нарушить работу электроустановки.

Однако причина неполадок в работе дворников может быть не только в перегоревшем предохранителе. В случае, если замена предохранителя не решает проблему, рекомендуется обратиться к специалисту для проведения диагностики и ремонта электроустановки автомобиля.

Важно помнить, что устранение неисправностей в работе дворников ВАЗ 21099 инжектор может потребовать специального оборудования и опыта работы с электроустановками, поэтому самостоятельные ремонтные работы не рекомендуются. Лучше обратиться к профессионалу, который сможет оперативно и качественно устранить неполадки и вернуть Вам нормальную работу дворников

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

• Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
• Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
• Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Почему не работают дворники ВАЗ-2109 и как починить

Дворники ВАЗ-2109 предназначены для очистки лобового стекла от атмосферных осадков, которые мешают водителю в процессе передвижения по дороге. В рабочем состоянии вместе с обывателем дворники отлично справляются со снегом, дождем и грязью. Но если на ВАЗ-2109 не работают дворники, в непогоду лучше не выезжать на дорогу, так как от их исправности зависит не только ваша жизнь, но и безопасность окружающих. Лучше остановиться и попытаться их починить. Конструкция стеклоочистителя довольно простая, но чтобы найти причину неисправности и отремонтировать, нужно ее знать.

Стеклоочиститель автомобиля – устройство, состоящее из электродвигателя с удлиненным валом (привода), редуктора, и системы рычагов (трапеции).

Расположение блоков предохранителей и реле на ВАЗ-2109

Производство первого советского переднеприводного автомобиля началось в 1984 г. Это был 3-дверный хетчбэк ВАЗ-2108 «Спутник». Основные разработки велись специалистами «АвтоВАЗа» с 1977 г. В проектировании были задействованы специалисты компании Porsche.

В создании машины участвовали и другие западные фирмы, у которых были куплены лицензии на отдельные детали:

• английские Lucas (вакуумный усилитель и дисковые тормоза) и Hardy Spicer (ШРУСы);
• немецкие Zahnradfabrik (синхронизатор КПП и рулевая рейка), Volkswagen (задняя балка), Kolbenschmidt (поршневая группа), Elring (прокладки ГБЦ);
• французские Solex (карбюраторы), Sofica (радиаторы);
• итальянские Way Assauto (передние стойки), Uniroyal (зубчатый ремень ГРМ);
• японская Riken (поршневые кольца);
• чехословацкая Autopal (блок-фары).

В 1986 г. началось производство 5-дверного хетчбэка 2109, а в 1991 г. – седана 21099.

В моторном отсеке

Чтобы увидеть перемычки и реле в модуле моторного отсека, нужно выполнить несколько действий:

1. Поднять и закрепить передний капот.
2. Демонтировать воздуховод под нижним краем лобового стекла.
3. Убрать защитную пластину, преодолевая сцепление замков.

Расположение перемычек и реле в моторном отсеке автомобиля.

Отдельно в подкапотном пространстве на переднем щитке находится реле стартера.

В салоне

На модификациях с инжектором и высокой приборной панелью плата с перемычками устанавливалась под полкой со стороны переднего пассажира. Нужно подцепить крышку технического лючка до щелчка фиксаторов и убрать ее.

Расположение платы предохранителей в салоне.

Монтажный блок в салоне

Замена предохранителей на ВАЗ 2109

Подготовительный этап:

• Пластиковый пинцет для извлечения модуля;
• Ветошь;
• Дополнительное освещение, при условии, что работы проводятся в темное время суток.

Последовательность действий:

• Помещаем автомобиль в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
• В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
• Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
• Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
• Стороннее механическое повреждение, авария, удар, столкновение;
• Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
• Короткое замыкание в цепи электрического питания;
• Прямое воздействие лучей ультрафиолета.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.
