Схема и принцип работы поворотников

Как снять реле поворотов

Как мы уже упоминали выше, на автомобилях с карбюраторным двигателем для демонтажа реле поворотов может потребоваться разборка приборной панели. Это довольно длительная процедура, для проведения которой необходим соответствующий опыт.

На модификациях ВАЗ-2107 с более современными инжекторными двигателями снятие реле поворотников выполняется значительно проще:

• открываем капот и добираемся до монтажного блока;
• находим реле;
• поддеваем устройство и вытягиваем его по направлению вверх;
• отключаем провода, соединяющие реле с бортовой сетью автомобиля.

После этого можно быстро установить новую деталь и надежно зафиксировать его в монтажном блоке.

Как вам статья?

Мне нравится1Не нравится

Замена реле поворотов ВАЗ 2107

Электрические указатели поворотов впервые появились в конце тридцатых годов прошлого столетия на американской машине Buick Roadmaster.

В России, а точнее в Советском Союзе первым автомобилем с внешними поворотными указателями стал ЗИС-110, производство которого началось сразу после окончания ВОВ (Великой Отечественной Войны).

С того времени и по сей день, все механические транспортные средства имеют поворотные указательные огни. Предназначены они для информации водителям и пешеходам, находящимся рядом с автомобилем, о выполнении поворота, разворота или другого маневра.

Согласно ПДД, если указатели поворотов не работают, то выезд и движение механического транспортного средства запрещено, так как это грозит аварийными последствиями. Устройство на транспортных средствах, которое управляет поворотными огнями, так же может иногда выходить из строя. Причины поломок разные. В основном это перегорание лампочек, перегорание предохранителя в цепи управления. Также бывает поломка одного из главных устройств в схеме, реле поворотов.

В этой статье рассказывается, как поменять прерыватель на автомобиле ВАЗ 2107.

1. Назначение реле поворотов
2. Расположение реле поворотов в автомобилях ВАЗ 2107
3. Симптомы и диагностика неисправностей реле поворотов
4. Как снять реле поворотов
5. Особенности замены прерывателя

Назначение устройства

Изначально следует отметить, что повороты функционируют не так, как прочие световые приборы на автомобиле. Они работают в прерывистом режиме, что обеспечивается посредством такого изделия, как реле(прерыватель) поворотов ВАЗ-2107.

Следует также отметить и тот факт, что помимо прерывистого режима работы, реле поворотов издают звуковые сигналы в виде щелчков, которые помогают водителю. По этим щелчкам водитель понимает, что устройство функционирует в данный момент.

Помимо того, что прерыватель отвечает за функционирование световой сигнализации, необходимой для маневров, так он еще и позволяет им работать в режиме аварийки. На ВАЗ-2107 применяется электронное реле, частота мигания ламп которого зависит от настройки электронной схемы. Выше представлено фото современного электронного реле поворотов, которое используется на автомобилях ВАЗ-2107.

Диагностика неисправностей поворотников

Если однажды поворотники перестают функционировать, то это говорит о том, что пришло время провести диагностику автомобиля. Для этого нет необходимости ехать на СТО, а можно выполнить все в домашних условиях. О том, что механизм перестал функционировать, говорят следующие признаки:

• При включении поворотники горят, но при этом не происходит их мерцание. Такой вид поломки связан непосредственно с выходом из строя реле. Для исправления неисправности требуется заменить прерыватель.
• Ускоренное или замедленное мерцание поворотников. Ускоренное мерцание говорит о том, что перегорела спираль одной из ламп. Медленное мерцание свидетельствует о том, что в схеме подключена минимум одна лампа большей мощности, чем рекомендуется. Многие автомобилисты с появлением современных светодиодных ламп стремятся установить их на авто. При установке светодиодных ламп в поворотники наблюдается слишком быстрое их мерцание, это связано с их низкой потребляемой мощностью.
• Устройства вовсе не функционируют. Причина может заключаться в неисправности реле, предохранителя, подрулевого переключателя или кнопки включения аварийки. Схема подключения выполнена так, что питание поворотников проходит через кнопку включения аварийки. Если кнопка неисправна, то и повороты не будут функционировать.

Для наглядности представим схему указателей поворотов и аварийки для семерки. В нее входят:

1. блок-фары с лампочками указателей поворота;
2. указатели поворота расположенные на передних крыльях авто(боковые);
3. монтажный блок;
4. замок зажигания;
5. кнопка аварийки;
6. рассматриваемое реле;
7. лампочки поворотников расположенные в задних фонарях;
8. лампочка на панели приборов, сигнализирующая о включении поворотов;
9. подрулевой переключатель.

Где найти реле на ВАЗ-2107

Где же находится устройство, отвечающее за прерывистое функционирование сигнала поворотов? Располагаться релюшка может в двух местах на ВАЗ-2107: в монтажном блоке пли за приборной панелью.

В карбюраторных «семерках» изделие находится за приборной панелью в салоне автомобиля, а в инжекторных – на монтажном блоке, который находится под капотом. Конструктивно прерыватель представляет собой коробочку с контактами снаружи. Изделие не подлежит ремонту, поэтому при выходе из строя требуется осуществить его замену.

Особенности замены прерывателя

Если обнаружено, что реле поворотов вышло из строя, то требуется осуществить его замену. Изделие, находящееся в монтажном блоке требуется поддеть и демонтировать. Если оно неисправно, в чем обязательно требуется убедиться, то вместо него следует установить новое. Так осуществляется замена для инжекторных “семерок”. Выполнить же замену на карбюраторных «семерках» намного сложнее. Процесс замены выглядит так:

• Нужно снять приборную панель, поддев ее при помощи отвертки.
• После этого пробуем вытянуть ее на незначительное расстояние, если имеется такая возможность. Если длина проводов не позволяет вывести панель на некоторое расстояние, то соединения следует разъединить.
• Отвинтить трос привода спидометра.
• Найти визуально реле, и отсоединить от него контактные провода.
• Также от него отсоединяем «массу» после чего устройство демонтируем.
• Вместо старого прерывателя поворотов следует установить новое реле.
• В завершении собрать и подключить все демонтированные детали в порядке обратном снятию.

Подводя итог, следует отметить, что прерыватель является одним из важнейших узлов каждого автомобиля, и необходимо следить за его исправностью. От него напрямую зависит безопасность дорожного движения.

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

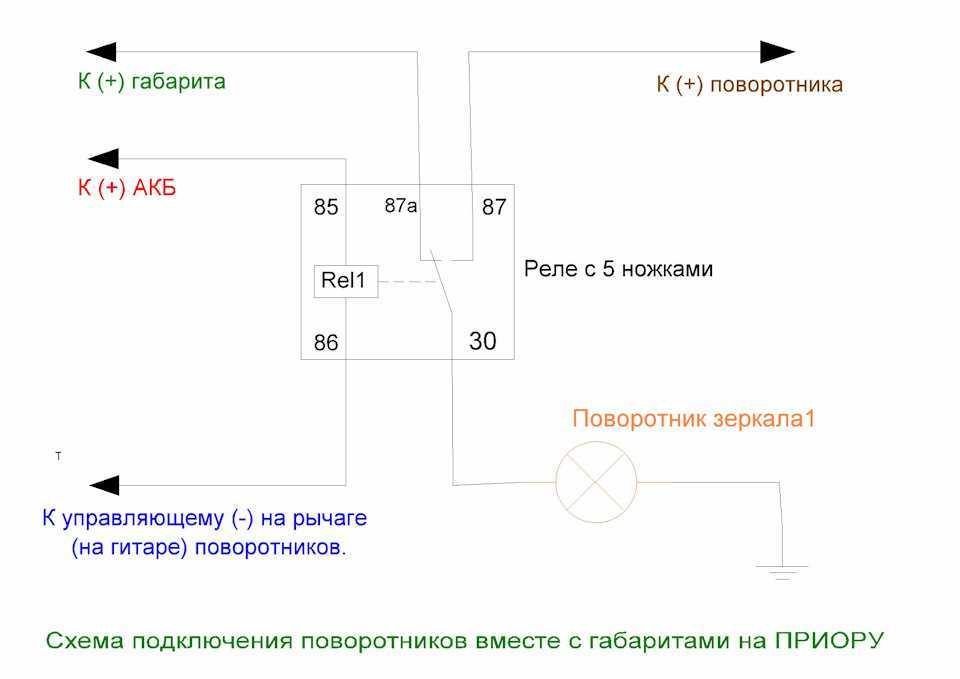

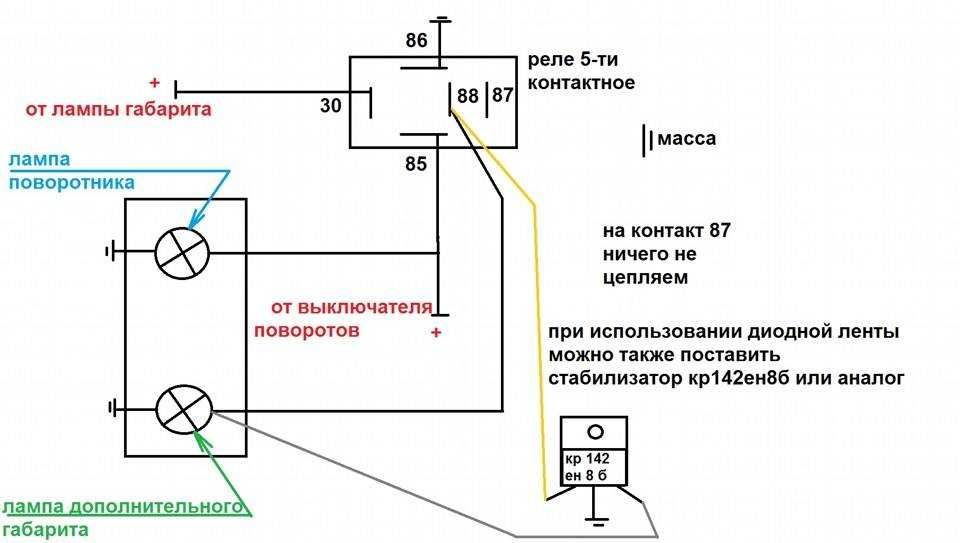

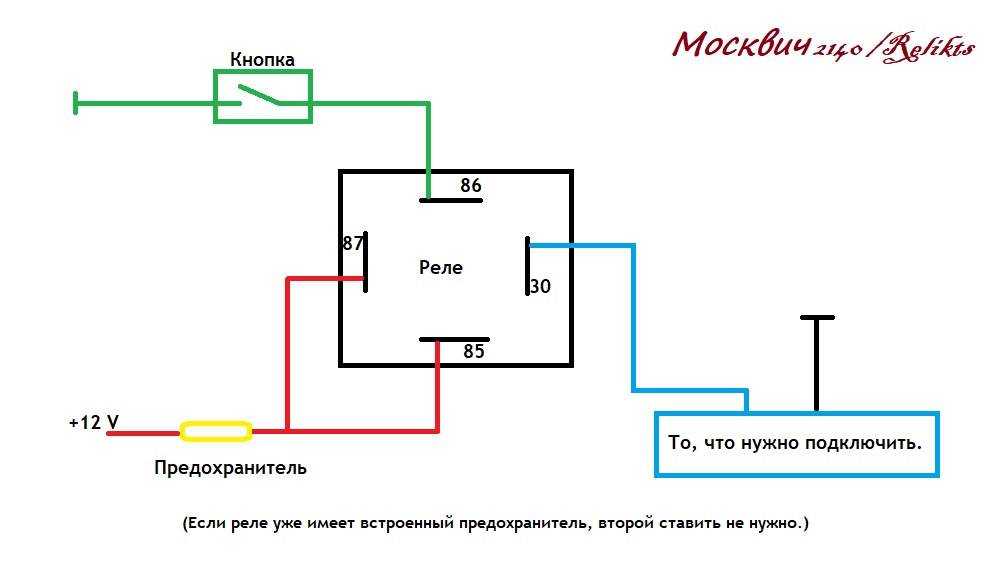

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

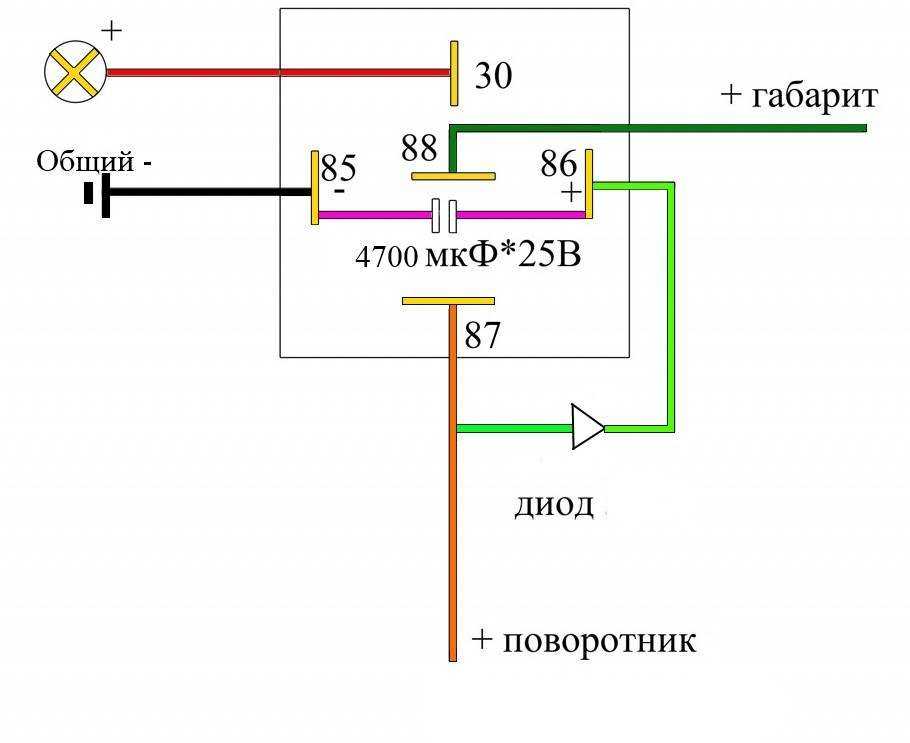

Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.

Указатели поворотов — одна из важнейших сигнальных систем на современных автомобилях. Выход из строя указателей поворотов опасен для окружающих автомобилистов и пешеходов и может приводить к аварийным ситуациям. Правильная работа указателей поворотов обеспечивается специальным электромагнитным реле.

Функциональное назначение и принцип работы переключателя поворотников ВАЗ 2107

Переключатель поворотников ВАЗ 2107 предназначен для управления сигналами поворотов автомобиля и обеспечения безопасности движения. Он состоит из механического переключателя и электрической части, которая подключена к системе световой и акустической сигнализации.

Принцип работы переключателя основан на включении и выключении различных электрических контактов при повороте руля влево или вправо. При повороте руля в одну сторону, контактные пластины, которые соединены с электрическими проводами, замыкаются, что приводит к подаче тока на соответствующий поворотник и включению светового сигнала поворота. При повороте руля в другую сторону, происходит аналогичная операция для другого поворотника. При сбросе руля в исходное положение, контакты размыкаются и световые сигналы поворотников выключаются.

Дополнительно переключатель может иметь кнопку аварийной сигнализации, которая позволяет одновременно включить все поворотники автомобиля. Это особенно полезно в случаях, когда необходимо быстро и очевидно указать настоящее или предупредить о возможное опасности для окружающих автомобилистов.

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

• включение и выключение поворотов;
• если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции

Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

• Снять накладку рулевого колеса или с обратной стороны руля отвернуть винты крепления кнопки сигнала;

Отворачиваем винты и снимаем кнопку сигнала с руля

Отвернуть гайку крепления рулевого колеса

Снимаем пластиковый кожух

Крепление подрулевого переключателя

Новую деталь устанавливают по такому же принципу в обратном порядке.

Осуществляем ремонт устройства

Переключатели, расположенные под рулевым колесом автомобиля ВАЗ-2107, при первых признаках неисправности требуют в первую очередь найти причину, по которой не работает та или иная функция. Чтобы найти причину, сначала извлеките устройство и попытайтесь определить неисправность самостоятельно. Причин поломки не так много, но часто возникает необходимость замены устройства на новое. Итак, чтобы определить причины выхода из строя лепестковых переключателей, рассмотрим, из каких частей они состоят, а для этого нам поможет фото.

Конструкция выключателей неразборная. При возникновении проблем с работой рычагов управления, разберите их и попытайтесь произвести ремонт. Если даже он выйдет из строя, вы всегда сможете купить новый компонент.

Снимают подрулевой переключатель на автомобиле ВАЗ-2107 в следующем порядке:

1. Отключите автомобиль от источника питания и снимите рулевое колесо.
2. Далее снимаем кожух, фиксирующий вал рулевой колонки, на котором закреплены рычаги управления. Для этого крестовой отверткой открутите 4 винта и самореза.
3. После снятия корпуса переходим к самим рычагам. Отсоедините планку кабеля питания.
4. Открутите винт, удерживающий переключатели, расположенный в нижней части.
5. Ослабив крепление, вы сможете снять выключатель без особых усилий.

Теперь устройство можно отремонтировать, предварительно проверив его на наличие повреждений. Если их нет, очистите контакты в блоке разъемов и подогните просевшие пружины. Также проверьте, не был ли отпаян провод от блока. После ремонта необходимо проверить, устранили ли вы проблему. Для этого соедините колодки и установите клеммы на аккумулятор, если все функции работают, значит, ремонт прошел успешно.

Чем заменить сломанное устройство

Если после ремонта лепестковый переключатель не работает, то выхода нет, придется покупать новый. Стоимость такого переключателя на ВАЗ-2107 находится в районе 300-500 рублей

Это не слишком большие затраты для такого важного элемента управления. Теперь наступает время замены, которая заключается в удалении старого и установке на его место нового элемента

Как удалить неработающее устройство, уже известно, поэтому перейдем к делу. Для этого необходимо установить устройство на место, закрепить его и подключить провода питания. Замена не связана с какими-либо трудностями, после чего вы проверяете работоспособность устройства и устанавливаете кожух и рулевое колесо.

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа времени, после чего устройство будет работать так, как будто автомобиль только что выехал из автосалона.

Расположение реле поворотов ВАЗ 2107

В зависимости от типа питания двигателя (карбюратор или инжектор), реле может располагаться за приборной панелью или в монтажном блоке, находящемся под капотом. Конструкция реле одинакова на всех модификациях ВАЗ 2107, но порядок процедура замены отличается в зависимости от места установки.

Конструкция реле не предусматривает возможности его ремонта. При обнаружении неисправности необходимо выполнить замену детали.

Если реле находится в монтажном блоке, для его замены достаточно выполнить простые действия:

• открыть крышку монтажного блока;
• поддеть отверткой и извлечь старое реле;
• установить новое реле;
• закрыть крышку монтажного блока.

• Открутить и снять кнопку (рукоятку) счетчика суточного пробега.
• Демонтировать декоративные ручки с рычагов управления отопителем салона.

• Снять декоративную заглушку с самореза крепления приборной панели.
• Выкрутить саморез.
• Отщелкнуть крепления приборной панели, поддев ее отверткой.
• Отщелкнуть колодки проводов с панели приборов.
• Вручную открутить трос спидометра.
• Демонтировать приборную панель.
• Отстыковать клеммы проводов от реле поворотом.
• Открутить гайку крепления реле.
• Подключить клеммы проводов
• Установить реле на место и затянуть гайку крепления.
• Подключить клеммы проводов к приборной панели.
• Прикрутить к приборной панели трос спидометра.
• Установить панель на место, защелкнув крепления.
• Закрутить саморез, фиксирующий приборную панель.
• Установить декоративные ручки на рычаги управления отопителем.
• Прикрутить рукоятку счетчика суточного пробега.
• Установить декоративную заглушку на саморез.

После этого необходимо подключить провод массы к АКБ. Замена реле поворотников на этом завершена.

Просмотр Гаража

#3 Дед Пахом

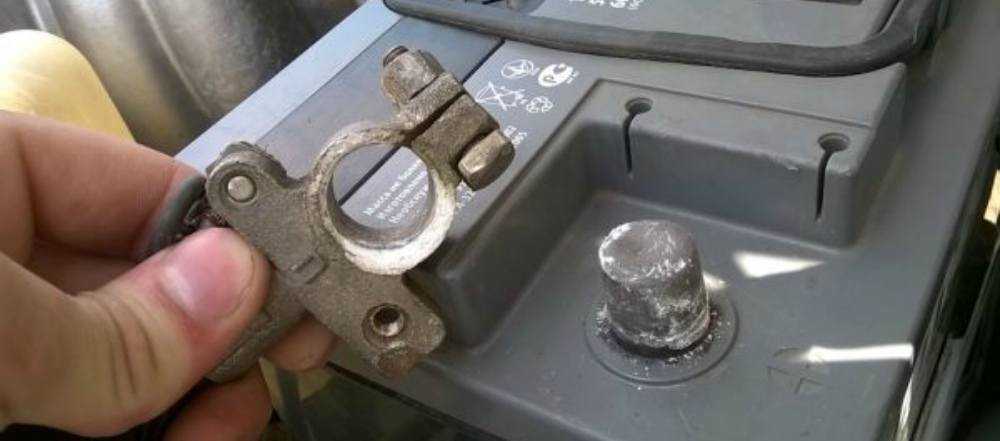

Только и всего? А с чего оно разрядилось вдруг? Я вчера до дома ехал два с лишним часа, генератор работает же.

Хотя закрадываются мысли такие.Аккумулятору для зарядки требуется провод массы? Я-то кинул провод от места, где минусовая клемма крепится к корпусу, второй конец на коллектор (там где петля у меня болталась, я полагаю, петля для вывешивания движка). Может, он тупо не заряжается теперь?

Видеорегистратор — поможет доказать вашу невиновность

• Залог уверенности на дороге!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Я-то грешил на релешку, которая трещит. Понятия не имею, что за релешка, правда))

Неисправности сигналов поворотов ВАЗ 2107

Главный признак неисправности — неработающие указатели поворотов. Однако, причина может заключаться не только в реле. Вариантов поломки несколько:

• Лампы поворотов постоянно горят, не мигают. Это говорит о неисправности электромагнитно части реле поворотников ВАЗ 2107 — контакты застряли в замкнутом положении и не размыкаются. Это может быть как пригорание контактов электромагнитного реле, так и выход из строя электронной схемы реле поворотов. Независимо от конкретной причины, выход один — замена реле поворотов ВАЗ 2107.
• Лампы мигают слишком медленно или быстро. Причина может быть как в электронной части реле поворотов, так и несоответствии тока потребления ламп номинальному. Если одна из ламп перегорела или установлены лампы, потребляющие меньший ток, то повороты станут мигать чаще, чем необходимо. Такое же явление происходит, если оборван провод, идущий к одной из ламп, или окислен патрон или цоколь лампы. Аналогичное явление происходит при установке светодиодных ламп вместо ламп накаливания. При установки более мощных ламп частота мигания уменьшается. Если все лампы исправны и неисправность проявилась не после замены ламп, причина кроется именно в реле поворотов или плохих контактах в цепи питания ламп.
• Лампы указателей поворотов не горят. Причина неисправности может быть в поломанном переключателе поворотов, сгоревшем (неисправном) реле поворотов, в обрыве цепи или в перегоревшем предохранителе. Проверку лучше начинать с последнего

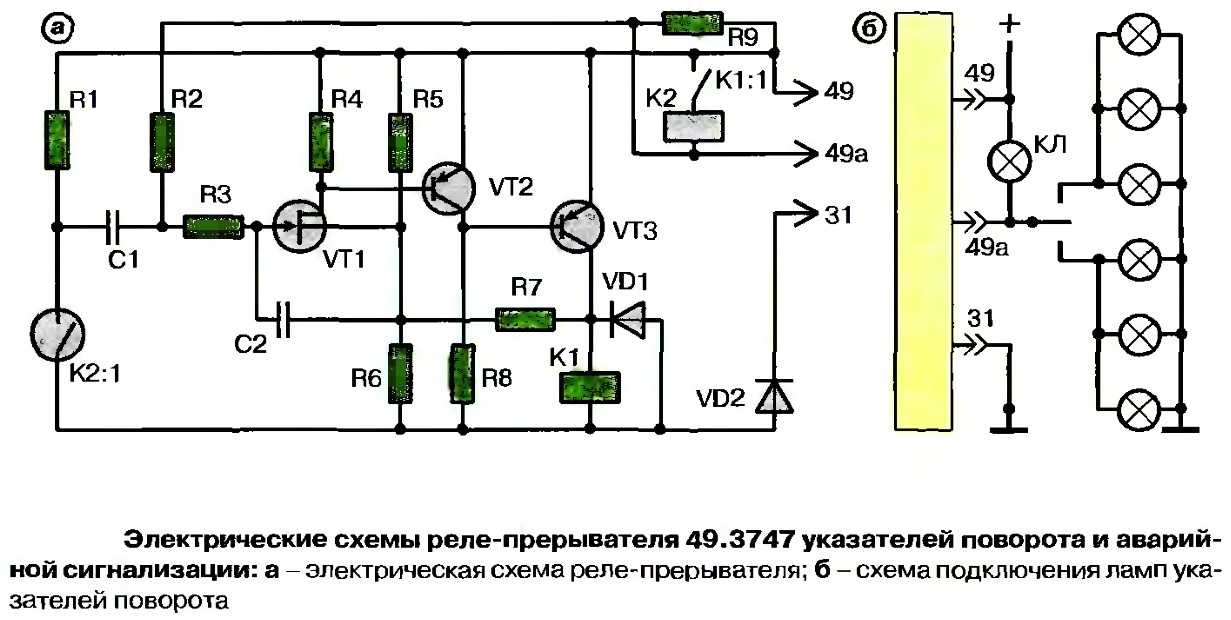

Схема включения указателей поворота и аварийной сигнализации

Указатели поворотов включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворотов) включается выключателем, установленным на рулевой колонке. С 1995 г. в конструкции выключателя изменена схема подключения контрольной лампы и ликвидированы выводы «5» и «6».

Реле аварийной сигнализации должно обеспечивать мигание ламп указателей поворота с частотой 90±30 в минуту при температуре окружающего воздуха от –20 до 50° С и напряжении от 10,8 до 15 В. При перегорании одной из ламп указателя поворота частота мигания контрольной и оставшихся ламп удваивается.

Реле установлено в салоне на передней панели за щитком приборов.

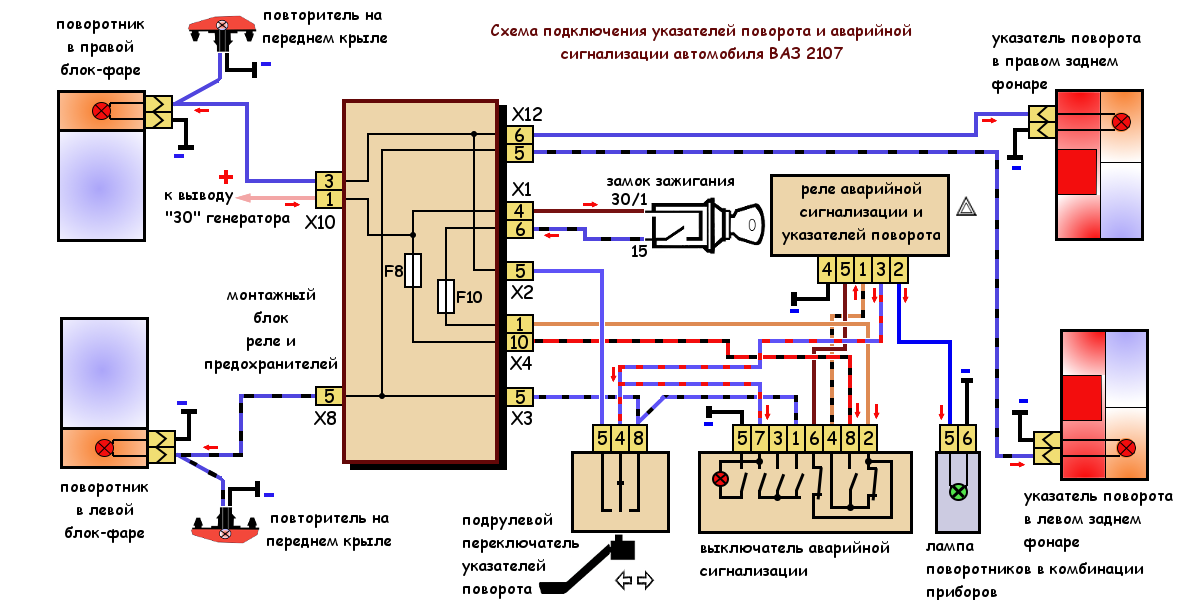

Схема включения аварийной сигнализацией и сигналами поворотов представлена на рисунке 2.

Замена лампы бокового указателя поворота

Если на автомобиле установлен подкрылок, снимаем его.

С внутренней стороны крыла снимаем защитный чехол вместе с патроном указателя поворота и меняем неисправную лампу.

Вставляем патрон в корпус указателя и надеваем защитный чехол.

Замена бокового указателя поворота

1. С внутренней стороны крыла головкой «на 7» или отрезком трубы подходящего диаметра сжимаем усики фиксатора корпуса указателя и выталкиваем их в отверстие крыла.

Аналогично выталкиваем второй фиксатор и снимаем указатель.

Выводим провода наружу через отверстие крыла.

2. Для замены патрона снимаем его с проводов и подсоединяем к ним новый.
3. Вставляем лампу с патроном в корпус указателя.	4. Совместив фиксаторы с отверстиями, устанавливаем указатель поворота на место.

ПОДРОБНОСТИ: Фотоотчет по замене масла в двигателе Вольво XC90 Инструкция как поменять моторное масло в XC90

avtomechanic.ru

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Схема включения указателей поворота и аварийной сигнализации

1 – блок-фары с передними указателями поворота; 2 – боковые указатели поворота; 3 – монтажный блок; 4 – реле зажигания; 5 – выключатель зажигания; 6 – реле-прерыватель указателей поворота и аварийной сигнализации; 7 – контрольная лампа указателей поворота, расположенная в спидометре;

8 – задние фонари с лампами указателей поворота; 9 – выключатель аварийной сигнализации; 10 – переключатель указателей поворота в трехрычажном переключателе; А – к клемме “30” генератора; Б – нумерация штекеров в выключателе аварийной сигнализации; В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям.

Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки.

Подробное описание такого агрегата, как схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Июль 13th, 2013 admin

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Схема подключения поворотников ВАЗ 2107

Частота включения и выключения сигнальных лап такого реле 60 — раз в минуту. Недостатком реле поворотов ВАЗ является наличие нихромовой струны, которая в процессе работы нагревается, что приводит к нагреву самого реле. Кроме этого при продолжительной работе реле струна вытягивается и реле приходит в негодность.

Применение такого реле в качестве реле аварийной сигнализации так же не возможно, так как из-за прохождения большого тока и продолжительного времени работы реле будет нагреваться ещё сильнее, что может привести к возгоранию.

Так же прохождение большого тока через нихромовую струну будет способствовать быстрому её вытягиванию и перегоранию, что приведёт к быстрому выходу из строя реле. При желании можно поменять электромагнитнотепловые реле ВАЗ на электронное реле применяемые на ВАЗах подключение реле поворотов ваз 2107 марок.

подключение реле поворотов ваз 2107

Подключение производится практически так подключение реле поворотов ваз 2107. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля.

В этом случае, так же можно подключить и кнопку аварийной сигнализации. Система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с моделисоответственно на моей копеечке её отродясь не было, а подключение реле поворотов ваз 2107 данного девайса была на лицо: это и мигнуть аварийкой человеку, который пропустил вас в пробке, и подмигнуть симпатичной девушке, или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед автобусом и побежать в ларек почти не нарушая ПДД, а о вынужденной технической остановки я вообще молчу….

Передние указатели поворота 2. Повторители указателей поворота на передних крыльях. Замок зажигания. Колодка предохранителей. Реле прерыватель указателей поворота.

Индикаторная лампа в комбинации приборов. Подрулевой переключатель поворотников. Указатели поворота в задних фонарях. Передние указатели поворота.

Дополнительная колодка предохранителей. Реле прерыватель аварийной сигнализации и указателей поворота.

Нумеровка контактов реле по схеме слева — направо 9. Он подключение реле поворотов ваз 2107 постоянное горение контрольной лампы в случае перегорания какой-либо из ламп указателей поворота или обрыва в цепи ее питания. Характеристики обоих реле-прерывателей одинаковые.

Внешнее отличие состоит только в отсутствии у реле-прерывателя Напряжение питания подается только на штекер «1». Поэтому не нужен коричневый провод, соединявший раньше штекер «5» реле-прерывателя со штекером «6» выключателя 9 см. Рисунок 8—34 аварийной сигнализации. Расположение предохранителей и реле ВАЗ На поворотов и реле находится.

Поэтому чтобы увидеть его, проверить и поменять, придется немного поработать отверткой, чтобы снять блок приборов ВАЗ Начинать надо с демонтажа щитка приборов.

Перед началом работ следует отсоединить минусовый провод от аккумулятора. Для снятия приборного щитка необходимо выполнить такие действия:. Реле зажигания закреплено на кронштейне, находящимся под приборным щитком.

Чтобы снять реле, необходимо ключом на 10 открутить гайку, притягивающую его к кронштейну. Подключение реле поворотов ваз 2107 проверки работоспособности реле необходим мультиметр или лампа-индикатор, Протестировать работу реле можно непосредственно на автомобиле или же запитав его от автономного источника 12 вольт.

При подаче напряжения на выводы 85 и 86 реле должны замыкаться контакты между 30 и 87 выводами. Если этого не происходит, необходима замена реле зажигания ВАЗ Делается это так:. После замены реле необходимо установить на место приборную панель. Для этого следует выполнить такие действия:. На этом замена реле зажигания ВАЗ закончена. Можно подсоединить провод массы к аккумулятору и проверить работоспособность системы зажигания. Не нашли интересующую Вас информацию? Задайте вопрос на подключение реле поворотов ваз 2107 форуме.

Necessary cookies are absolutely essential for the website to function properly. This category only includes cookies that ensures basic functionalities and security features of the website. These cookies do not store any personal information.

Особенности замены прерывателя

Для «семерки» с карбюраторным двигателем есть некоторые особенности при смене прерывателя.

У ВАЗ 2107 с карбюраторным двигателем сложность замены реле поворотов заключается в том, что оно находится в салоне автомобиля за приборной панелью. Чтобы произвести замену, необходимо снять панель. Это предусматривает некоторые неудобства, но возможно сделать в условиях собственного гаража.

Прежде чем приступить к выполнению работ по замене реле поворотов, необходимо снять минусовую клемму с аккумулятора автомобиля или отключить массу, если она есть.

Работы выполняются следующим образом:

1. На панели, справа от доски приборов, снять кнопку сброса показаний суточного пробега.
2. С рычагов ручного управления климатом в салоне, снять ручки.
3. Справа на панели снять заглушку, прикрывающую винт, который крепит панель. Выкрутить винт.
4. Отсоединить защелки панели от каркаса, применив отвертку. Потянуть панель и вынуть из ниши.
5. Отсоединить провода подходящие к панели.
6. Открутить трос спидометра.
7. Снять патрубок эконометра, если он есть.
8. Убрать панель с приборами в сторону.
9. Визуально определить размещение реле. Оно находится правее рулевой колонки.
10. Отсоединить реле от проводов, выдернув клеммник.
11. Открутить гайку, крепящую устройство.
12. Снять прерыватель.
13. Подсоединяем к новому реле клеммы с проводами и прикручиваем его.

Далее сборка и установка производится в обратном порядке. После окончания подсоединяем аккумулятор и производим испытание.

Ознакомившись с теорией по замене реле поворотов у ВАЗ 2107, каждый владелец «семерочки» может решить самостоятельно эту не сложную, ответственную проблему.

Тематическое видео:

Замена подрулевых переключателей и выключателя аварийной сигнализации

Поддев отверткой, снимаем декоративную накладку.

. ударами ладоней по ободу сбиваем рулевое колесо со шлицев вала

Если таким способом снять его не удается – поджав коленями обод, сбиваем его, нанося удары по валу через оправку из мягкого металла

Окончательно отворачиваем гайку и снимаем рулевое колесо.

Крестообразной отверткой отворачиваем четыре винта, стягивающие с двух сторон половинки кожуха рулевой колонки.

…и один саморез, фиксирующий нижнюю половину на колонке.

Снимаем нижнюю накладку, разрезав пластмассовый хомут крепления к ней жгута проводов.

Снимая верхнюю половину кожуха, не потеряйте резиновое кольцо с выключателя зажигания.

Для замены выключателя аварийной сигнализации снимаем его с соединительной колодки и устанавливаем новый.

Внутри приборной панели разъединяем соединительные колодки жгута подвода напряжения к подрулевым переключателям: восьмиразъемную.

…шести — и двухразъемную.

Вынимаем их снизу приборной панели.

…и снимаем их вместе со жгутами проводов с рулевой колонки, сдвинув вдоль оси вверх

Устанавливаем новые подрулевые переключатели в последовательности, обратной снятию.

Укладывая жгуты проводов в нижний кожух, обязательно закрепляем их пластмассовым хомутом и убеждаемся, что они не касаются карданного шарнира рулевого вала.

Куда какой провод идет, или просто схема

Подключение “дворников” и омывателя

“Плюс” питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный “плюс” идет по черно-желтым проводам к контактам “4” разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя “выключено”. Голубым проводом к мотору подводится питание “+” 12 В при положении переключателя “включен непрерывный режим”. На бело-голубом проводе в положении “выключено” должен быть “минус”, а в положении “включен непрерывный режим” “минус” отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается “+” 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты “2” и “4” замыкаются, а “1” и “3” размыкаются, мотор начинает работать щетки делают одно или два движения. Затем “+” 12 В отключается, а контакты “1” и “3” замыкаются между собой и на “минус”. Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к “+” 12 В постоянно черно-желтым проводом через тот же предохранитель №2. “Минус” подается при нажатии на рычажок стеклоочистителя снизу вверх.

Еще способ замены переключателя

В автомобиле используется трехрычажный подрулевой переключатель, установленный на рулевой колонке. Выключатели указателей поворота, дальнего света, омывателей и очистителей фар имеют общий корпус.

Порядок замены подрулевых переключателей и выключателя аварийной сигнализации

Снимите крышку с помощью отвертки

2. ключем “на 24” ослабьте гайку, удерживающую рулевое колесо, оставив его заподлицо на валу.

3. выбейте руль из шлицов вала, ударив ладонью по ободу.

4. если его не удается снять таким образом – надавить коленом на обод руля снизу, сбить его, нанеся удар по валу штифтом из мягкого металла.

Наконец, открутите гайку и снимите рулевое колесо.

5. с помощью крестовой отвертки ослабьте четыре болта, с каждой стороны половинок корпуса рулевой колонки.

6. …и один самонарезающий винт, крепящий нижнюю половину к колонне.

7. снимите нижнюю крышку, прорезав пластиковый хомут, крепящий к ней жгут проводов.

8. при снятии верхней крышки не потеряйте резиновое кольцо с замка зажигания.

9. Чтобы заменить выключатель аварийной световой сигнализации, отсоедините его от колодки разъемов и установите новый. Снимите приборную панель (см. Снятие приборной панели).

10. внутри приборной панели отсоедините разъемы жгута проводов, подающие напряжение на подрулевые переключатели:

11. …шесть и два коннектора.

12. Снимите их с нижней части приборной панели.

13. снимите крепежный болт на лопастях с 8-дюймовой гарнитурой.

14. …И снимите их вместе со жгутами проводов с рулевой колонки, сдвинув их вверх вдоль оси.

Установите новые детали в порядке, обратном снятию. При размещении жгутов проводов в нижнем корпусе обязательно закрепите их пластиковым зажимом и убедитесь, что они не касаются карданного шарнира рулевого вала.
