Распиновка (схема подключения) приборной панели ваз 2107

Почему не горит подсветка панели приборов ВАЗ-2107 и что делать

Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

уровень топлива и заряда аккумуляторной батареи;
индикацию включения дальнего света и габаритных огней, активации ручника;
индикацию включения поворотников;
давление смазочной жидкости в двигателе.

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
обрыв сопротивления в панели, который обычно вызывается перегревом;
плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Ставим электронную панель приборов на ВАЗ 2107

Контрольные приборы на «семерке» сосредоточены в едином блоке и отличаются высокой информативностью. Для автомобиля ВАЗ 2107 помимо штатной комбинации производится электронная панель оригинального вида, полностью приспособленная для установки без переделки торпеды. Компаний изготовителей изделий такого рода несколько и каждая из них предлагает собственный вариант.

На автомобиле модели ВАЗ 2107 так называемая европанель контрольных приборов может быть установлена и подключена своими руками без привлечения специалистов. В комплекте поставки имеются все необходимые детали, для коммутации устройства с бортовой сетью на его корпусе смонтированы стандартные разъемы. Кроме того, имеется руководство по монтажу и технический паспорт, в котором ставится отметка о продаже магазином.

Не горит щиток ВАЗ 2107: причины

Если на семерке перестала активироваться приборка — проверьте узлы.

Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

Описание электронной комбинации приборов

В нашей стране имеются несколько производителей такого рода оборудования, предлагающих свою продукцию потребителю. Электронная панель для автомобиля модели ВАЗ 2107 представляет собой набор индикаторов и блоков измерительных устройств, собранных в едином корпусе и адаптированных для установки вместо заводской. В составе такой комбинации приборов присутствуют следующие элементы:

бортовой компьютер с жидкокристаллическим дисплеем размеров 132х48 точек;
спидометр;
тахометр;
указатель уровня топлива;
эконометр;
индикаторы включения указателей поворота;
контрольные лампы давления масла в системе смазки и уровня заряда аккумулятора.

Для удобства восприятия информации водителем приборная компьютеризованная панель для автомобиля ВАЗ 2107 имеет привычный для него вид. Спидометр, тахометр и указатель уровня топлива оформлены в виде стрелочных индикаторов. Данная комбинация приборов имеет следующий функционал:

тестер диагностический;
маршрутный компьютер;
индикатор аварийной сигнализации;
часы с будильником и календарь;
индикатор динамических параметров;
хранилища и отображения информации сервисной книжки.

После соответствующей настройки такая комбинации приборов будет напоминать о необходимость выполнения операций по техническому обслуживанию автомобиля. Информативность такой панели на автомобиле ВАЗ 2107 находится на очень высоком уровне, а грамотно подобранная подсветка не отвлекает от управления машиной. Приборная комбинация работает по принципу индикации только тех параметром, что имеют существенные отклонения от заданных.

Индикатор уровня топлива

Индикатор уровня топлива представляет собой символом, который показывает текущий уровень бензина или дизельного топлива в баке автомобиля ВАЗ 2107. Он расположен на приборной панели обычно рядом с указателем скорости.

Индикатор представляет собой маленькую баковую иконку, в которой изображены горизонтальные черточки, обозначающие уровень топлива. Обычно на индикаторе присутствуют маркеры, показывающие разные уровни заполненности бака.

Важно следить за уровнем топлива, чтобы избежать его полного исчерпания, так как это может привести к остановке двигателя и возникновению других неприятностей на дороге. Индикатор уровня топлива помогает водителю контролировать количество топлива в баке и принять своевременные меры

Светодиодная подсветка панели

Наиболее популярным тюнингом является светодиодная подсветка приборов ваз 2107, которая делает торпеду привлекательной, особенно, в ночное время.

Для выполнения тюнинга, нужно будет приготовить:

10 лампочек по 3 В;
специальный шлейф;
кусок провода от разъема molex;
резистора сопротивлением 680 ОМ.

Приборка со светодиодной подсветкой

Процедура состоит из трех этапов:

Сначала нужно подготовить светодиоды, спилив у них головки. Затем нужно порезать провод от molex на куски по 3 см и загнуть их в форме буквы «Г». Подготовленные провода нужно припаять в местах, где будут размещаться светодиоды.
На следующем этапе выполняется подрубка светодиодов. Из разрезанного шлейфа нужно сформировать проводки и с их помощью соединить 4 светодиода в одну цепь.
Регулируется яркость с помощью ручки регулировки. Регулировать яркость нужно в каждой из двух цепей, содержащих по 4 светодиода. С такой подсветкой ездить нужно очень аккуратно.

Можно еще выполнить подсветку стрелок. Лучше всего это сделать на спидометре и тахометре.

Загрузка …

Демонтаж панели приборов

Снимать приборную панель “семерки” приходится для замены ламп, приборов или для того, чтоб сделать тюнинг торпедо ВАЗ 2107. Снятие “приборки” ВАЗ 107 не требует наличия особых инструментов и большого опыта слесарных работ. Порядок работ следующий:

отсоединить провод “массы” от аккумулятора;
поддеть отверткой и снять рычаги управления отопителем;
открутить гайку крепления ручки сброса суточного пробега и протолкнуть последнюю за панель приборов;
снять заглушку самореза, крепящего приборную панель;
открутить саморез и вытащить панель приборов;
руками открутить гайку крепления троса спидометра и отстыковать его;
отстыковать от эконометра шланг подвода разряжения;
снять колодки проводов;
снять “приборку” с машины.

Теперь можно ремонтировать, менять или тюнинговать приборную панель.

Для установки панели необходимо выполнить операции в обратном порядке.

ВАЗ 2107 на инжекторе: расшифровка значков и сигналов

На панели приборов ВАЗ 2107 с инжекторной системой управления имеются различные значки и сигналы, которые информируют водителя о состоянии автомобиля. Расшифровка этих значков и сигналов позволяет быстро определить проблему и принять соответствующие меры.

Значки на панели ВАЗ 2107 на инжекторе:

АКБ – значок, указывающий на проблемы с аккумуляторной батареей. Если значок горит постоянно или мигает, необходимо проверить заряд аккумулятора или состояние электрической системы автомобиля.
Температура – значок, информирующий о перегреве двигателя. При появлении этого значка рекомендуется немедленно остановиться и выключить двигатель, чтобы избежать серьезных повреждений.
Масло – значок, указывающий на недостаток масла в двигателе. В случае постоянного горения этого значка необходимо проверить уровень и качество масла.
Топливо – значок, информирующий о низком уровне топлива в баке. Водителю рекомендуется заправить автомобиль на ближайшей заправке.

Сигналы на панели ВАЗ 2107 на инжекторе:

Сигнал о низком уровне топлива – звуковой сигнал, который горит и сопровождается миганием значка «Топливо». В этом случае необходимо как можно скорее заправить автомобиль.
Сигнал о низкой зарядке аккумулятора – звуковой сигнал, который горит и сопровождается миганием значка «АКБ». При появлении этого сигнала рекомендуется проверить состояние аккумулятора и зарядное устройство.
Сигнал о неисправности двигателя – звуковой сигнал, который горит и сопровождается миганием значка «Check Engine». Если этот сигнал появился, необходимо обратиться к специалисту для диагностики и ремонта автомобиля.

Знание значков и сигналов на панели приборов ВАЗ 2107 позволяет водителю оперативно реагировать на проблемы и предупреждать возможные поломки автомобиля. В случае появления любого значка или сигнала, необходимо принять соответствующие меры для обеспечения безопасности и исправной работы автомобиля.

Цифровые показатели

Теперь перейдем к цифровым показателям. Их всего два: общий пробег авто и суточный.

Общий пробег – расположен под стрелкой спидометра, имеет диапазон значения от 0 до 99 999 км. Показывает количество километров, пройденных за все время. Помогает определить пробег, необходимый для смены масла, и своевременного капремонта;
Суточный пробег – находится над стрелкой спидометра. Его диапазон – от 0 до 999 км. Помогает рассчитать расход топлива на 100 км, при разных режимах езды.

Вот и всё, мы разобрали, что обозначает каждый датчик и прибор. Настоятельно рекомендуется не игнорировать их, и шанс того, что случится неприятный сюрприз в путешествии, значительно уменьшится.

Как снять щиток приборов на ВАЗ 2107

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег. Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

https://youtube.com/watch?v=_hpO2CC_yW8

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.
Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки, или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку. Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

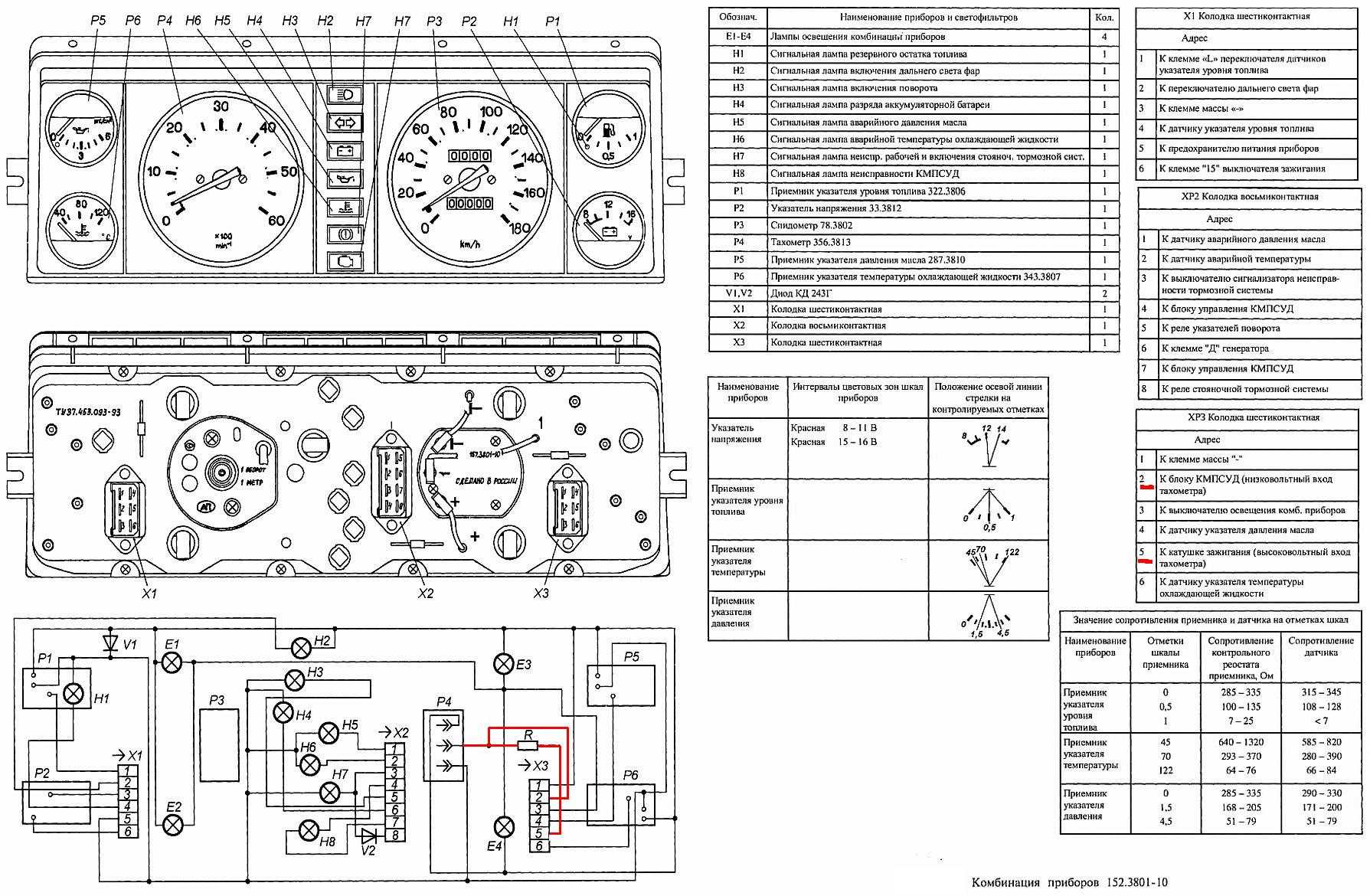

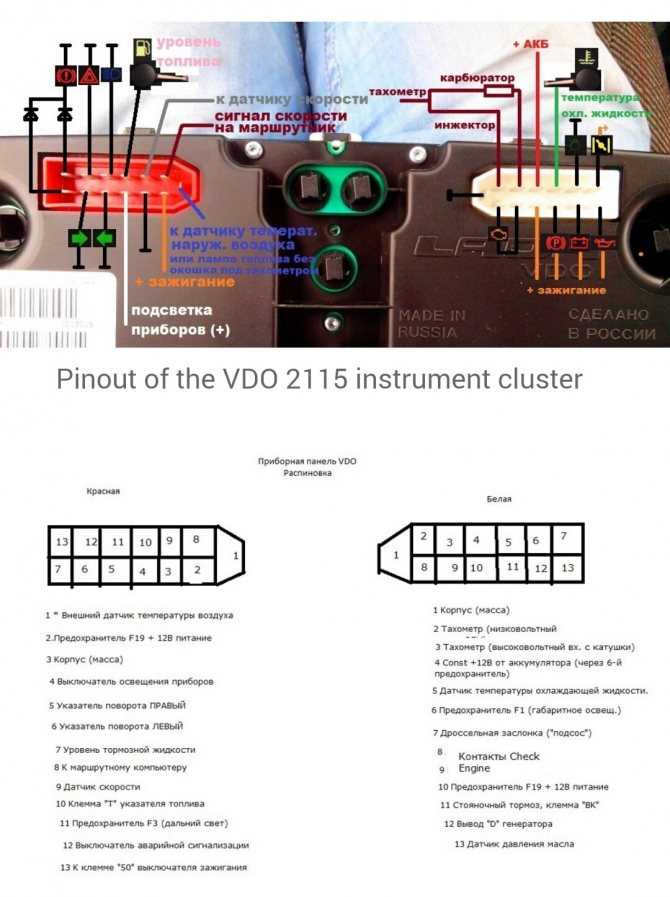

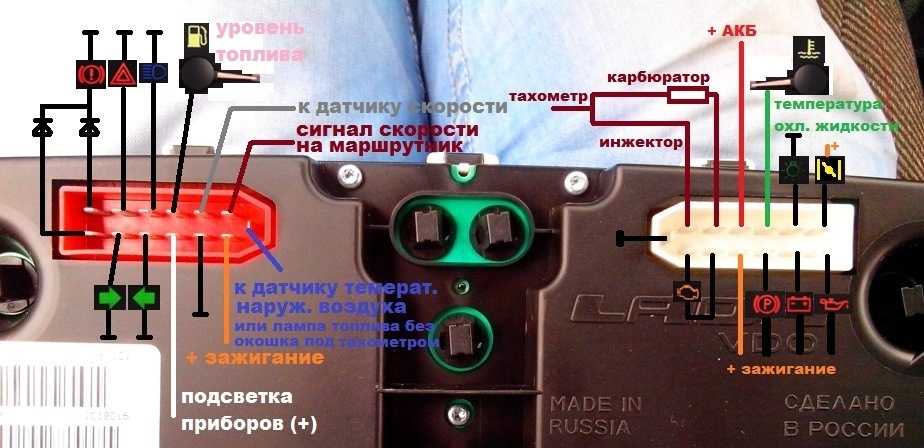

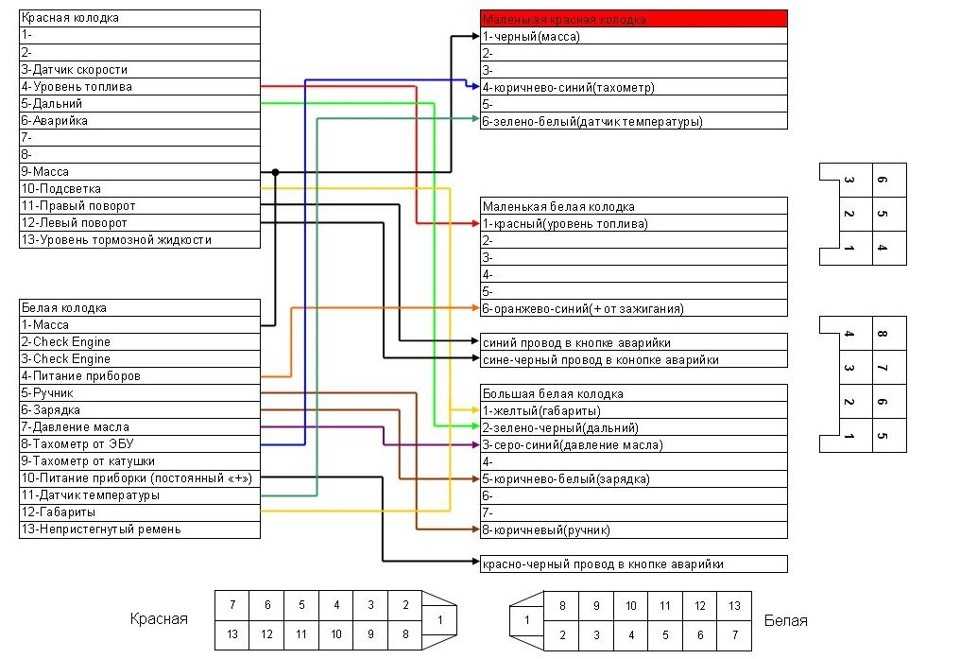

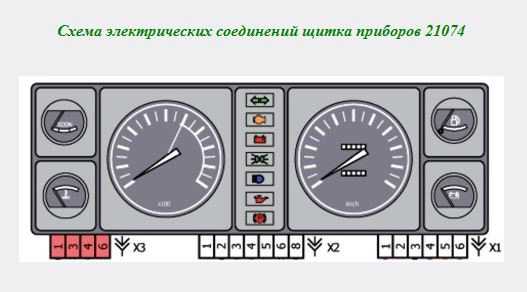

Распиновка новой комбинации приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

Датчик уровня бензина
Контрольная лампа указателей поворота
Датчик заряда АКБ (вольтметр -)
Контрольная лампа уровля бензина
Общий плюс (+)
Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

Контрольная лампа габаритов
Контрольная лампа дальнего света
Контрольная лампа давления масла
В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
Контрольная лампа заряда АКБ
Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
Пустой
Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

Общий минус (-)
Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
Подсветка приборов
Пустой, а если не пустой — к тахометру
Пустой
Датчик температуры охлаждающей жидкости

Цвета проводов решил тут не приводить, чтобы не запутать никого окончательно, ведь цвета вообще во всех схемах разные Если возникнут вопросы, буду рад помочь!

блок-фары
боковые указатели поворота
аккумуляторная батарея
реле включения стартера
электропневмоклапан карбюратора
микровыключатель карбюратора
генератор 37.3701
моторедукторы очистителей фар *
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковые сигналы
распределитель зажигания
свечи зажигания
стартер
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
блок управления электропневмоклапаном карбюратора
катушка зажигания
электродвигатель насоса омывателя фар *
электродвигатель насоса омывателя ветрового стекла
монтажный блок
реле очистителя ветрового стекла
реле аварийной сигнализации и указателей поворота
выключатель сигнала торможения
выключатель света заднего хода
реле зажигания
выключатель зажигания
трехрычажный переключатель
выключатель аварийной сигнализации
штепсельная розетка для переносной лампы **
переключатель вентилятора отопителя (печки)
дополнительный резистор электродвигателя отопителя (печки)
лампа сигнализатора включения обогрева заднего стекла
лампа сигнализатора недостаточного уровня тормозной жидкости
блок сигнализаторов
электродвигатель вентилятора отопителя (печки)
лампа освещения вещевого ящика
выключатели плафонов на стойках передних дверей
выключатели фонарей сигнализации открытых передних дверей ***
фонари сигнализации открытых передних дверей ***
соединительная колодка
прикуриватель
часы
выключатель освещения приборов
диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
указатель уровня топлива
лампа сигнализатора резерва топлива
спидометр
лампа сигнализатора включения указателей поворота
лампа сигнализатора прикрытия воздушной заслонки карбюратора
лампа сигнализатора заряда аккумуляторной батареи
выключатель сигнализатора прикрытия воздушной заслонки карбюратора
комбинация приборов
эконометр
выключатели плафона на стойках задних дверей
указатель температуры охлаждающей жидкости
тахометр
лампа сигнализатора включения стояночного тормоза («ручника»)
лампа сигнализатора недостаточного давления масла
лампа сигнализатора включения дальнего света фар
лампа сигнализатора включения наружного освещения
вольтметр
выключатель сигнализатора включения стояночного тормоза («ручника»)
выключатель наружного освещения
выключатель обогрева заднего стекла с лампой подсветки
выключатель заднего противотуманного света с сигнализатором включения *
предохранитель цепи противотуманного света
плафон ****
задние фонари
датчик указателя уровня и резерва топлива
колодки для подключения к элементу обогрева заднего стекла *
фонари освещения номерного знака

Знаки на панели ВАЗ 2107: означение и их значение

На панели приборов автомобиля ВАЗ 2107 могут быть различные знаки, которые информируют водителя о состоянии автомобиля или предупреждают о возможных проблемах

Важно знать, какие знаки означают и что они обозначают, чтобы оперативно реагировать на возможные проблемы

1. Знак мигающий трубкой с водой

Если на панели ВАЗ 2107 загорелся знак мигающей трубки с водой, это может означать, что уровень охлаждающей жидкости в системе слишком низкий. В такой ситуации необходимо остановить автомобиль и долить охлаждающую жидкость.

2. Знак мигающей батареи

Если на панели ВАЗ 2107 загорелся знак мигающей батареи, это может свидетельствовать о неисправности электрооборудования автомобиля или о неправильной работе электросистемы. В такой ситуации рекомендуется обратиться к автомобильному электрику для диагностики и устранения неисправности.

3. Знак мигающего мотора

Если на панели ВАЗ 2107 загорелся знак мигающего мотора, это может указывать на возможные проблемы с двигателем, например, наличие неисправности в системе впрыска топлива или зажигания. В данном случае рекомендуется обратиться к автомеханику для диагностики и устранения неисправности.

4. Знак трубки со скобкой

Если на панели ВАЗ 2107 загорелся знак трубки со скобкой, это может указывать на проблемы с тормозной системой автомобиля. В такой ситуации рекомендуется немедленно обратиться к автомастеру для диагностики и ремонта тормозов.

5. Знак мигающей лампочки в форме ключа

Если на панели ВАЗ 2107 загорелся знак мигающей лампочки в форме ключа, это может указывать на проблемы с системой иммобилайзера или на наличие неисправности в системе зажигания. В такой ситуации рекомендуется обратиться к автомастеру или автомобильному электрику для диагностики и устранения неисправности.

Важно помнить, что различные знаки на панели ВАЗ 2107 могут иметь различное значение в зависимости от конкретной модели автомобиля и оборудования. При возникновении любого из этих знаков рекомендуется обратиться к руководству по эксплуатации автомобиля или к специалистам для получения более точной информации и для проведения необходимых действий

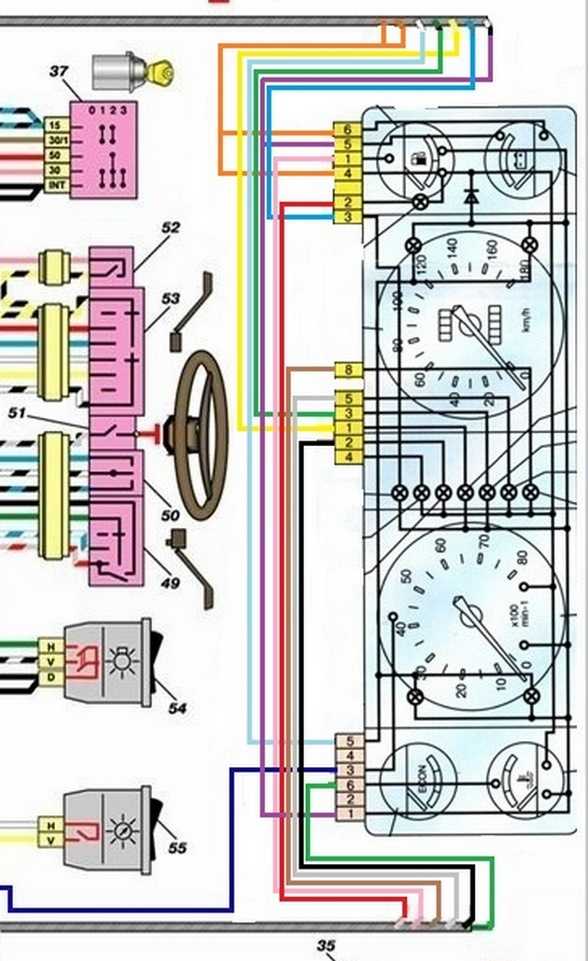

Схема автомобиля — Жигули 2107

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера

1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания

1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема

1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

Включение фар и противотуманного света в задних фонарях — электросхема

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Совместимость электронной комбинации с бортовой сетью

Описанная выше приборная панель может быть использована на автомобилях ВАЗ 2107, оснащенных системой впрыска разных модификаций. Разработчики использовали для подключения жгутов проводов стандартные разъемы по цвету соответствующие заводским, что значительно облегчает установку и коммутацию оборудования. Геометрические размеры, форма и расположение крепежных кронштейнов полностью идентичны штатной панели.

Оборудование адаптировано для работы с блоками электронного управления двигателем моделей Январь 5.1 и BOSCH M1.5.4. Имеется возможность перепрограммирования комбинации приборов при помощи энкодера с подключением последнего через специальный разъем. Электронная европанель совместима с парктроником того же производителя, информация с которого отображается на жидкокристаллическом дисплее.

Установка данного оборудования на автомобиль при помощи входящих в набор поставки комплектующих:

жгута проводов;
соединителя специальной формы;
крепежных болтов.

Данная приборная панель специально разрабатывалась для автомобиля ВАЗ 2107 как электронная ее версия и органично вписывается в дизайн салона. Автоматическая подстройка подсветки делает показания хорошо различимыми и вместе с тем не раздражает зрение водителя и пассажиров.
