Установка и монтаж креплений для воздуховодов: общие рекомендации
Правильная установка и монтаж креплений для воздуховодов является важным этапом при работе с вентиляционными системами. Они не только обеспечивают надежную фиксацию воздуховодов, но и обеспечивают безопасность и эффективность работы системы в целом.
Перед установкой креплений необходимо произвести подготовительные работы. В первую очередь, необходимо определить места расположения воздуховодов и выбрать правильные типы креплений в зависимости от их диаметров и веса. Также необходимо учесть особенности помещения, в котором будет установлена система вентиляции, такие как наличие перекрытий, стен и других преград.
Важным моментом является правильное расстояние между креплениями. Обычно оно составляет от 1 до 1,5 метров в зависимости от диаметра воздуховода и условий его эксплуатации. Также следует учитывать возможные дополнительные нагрузки, например, от арматуры, фланцев и других элементов системы.
Установку креплений следует производить с учетом технических требований и инструкций производителя
Важно правильно подобрать тип крепления, установить его на надежную основу (стены, потолок, перекрытие) и обеспечить надежное соединение с воздуховодом
После установки креплений необходимо проверить их надежность. Рекомендуется провести проверку путем небольших нагрузок на систему, а также внимательно осмотреть и проверить качество установки и прочность соединений. В случае обнаружения каких-либо повреждений или несоответствий, необходимо принять меры по их устранению.
Монтаж оцинкованных подвесок Стандарт
Монтаж оцинкованных подвесок Стандарт – это важная часть процесса установки воздуховодов в системе вентиляции или кондиционирования. Оцинкованные подвески Стандарт представляют собой надежные и прочные крепления, которые обеспечивают надежную фиксацию воздуховодов на потолке или стене.
Первым шагом при монтаже подвесок необходимо определить точные места и расстояния, в которых они будут установлены. Для этого следует ознакомиться с технической документацией и рекомендациями производителя. В зависимости от веса и длины воздуховода необходимо выбрать подходящую подвеску и определить оптимальное расстояние между ними.
Для монтажа подвесок используется специальное оборудование и инструменты, такие как дюбель-гвозди, болты, стяжки и ключи. Перед установкой необходимо проверить целостность и качество подвесок, а также обработать их антикоррозионным составом для повышения долговечности и защиты от воздействия влаги и коррозии.
- При монтаже подвесок следует соблюдать требования по безопасности и правилам электробезопасности.
- Подвески должны быть установлены согласно предельным нагрузкам, указанным в технической документации.
- Расстояние между подвесками должно быть равномерным и соответствовать рекомендациям производителя.
- При установке подвесок необходимо обеспечить надежное крепление, чтобы избежать отклонений и прогибов воздуховода.
Правильный и профессиональный монтаж оцинкованных подвесок Стандарт гарантирует надежность и долговечность системы вентиляции или кондиционирования.
Преимущества использования оцинкованных подвесок СТД
Оцинкованные подвески СТД представляют собой надежное и долговечное крепление для воздуховодов. Применение таких подвесок обеспечивает ряд преимуществ, благодаря которым они широко используются в различных сферах строительства и промышленности.
Во-первых, оцинкованные подвески СТД обладают высокой коррозионной стойкостью. Защитный слой цинка, который наносится на поверхность стальных подвесок, предотвращает их преждевременное разрушение из-за воздействия окружающей среды и агрессивных веществ. Это позволяет использовать подвески даже в условиях повышенной влажности или вредного производственного окружения.
Во-вторых, оцинкованные подвески СТД обладают высокой прочностью и надежностью. Они способны выдерживать значительные нагрузки и обеспечивать безопасность и стабильность крепления воздуховодов. Благодаря этому, они широко применяются в системах вентиляции, кондиционирования и отопления, где требуется надежное закрепление воздуховодов.
В-третьих, оцинкованные подвески СТД обладают удобством монтажа. Благодаря своей конструкции, подвески легко и быстро монтируются на месте установки. Это позволяет сократить время и затраты на монтаж воздуховодов и повысить эффективность производственных процессов.
Таким образом, использование оцинкованных подвесок СТД является оптимальным выбором для надежного крепления воздуховодов. Их преимущества включают высокую коррозионную стойкость, прочность и удобство монтажа, что делает их лучшим решением для использования в различных отраслях промышленности и строительства.
Купить хомут с резиновым профилем для крепления круглых воздуховодов
Вентиляционный хомут с резиновым уплотнителем EPDM – специальный крепеж, служащий для крепления труб к несущим поверхностям (стены, потолки) как напрямую, так и через кронштейны. Он изготовлен из двух стальных частей с дополнительной резиновой прокладкой, которая служит для уплотнения, снижения уровня шума, вибрации, компенсации температурного расширения трубы. Использование хомутов для крепления гибких воздуховодов упрощает их монтаж и последующее техническое обслуживание, включая замену.
Применение вентиляционных хомутов с резиновым уплотнителем позволяет создавать вентиляционные коммуникации практически любой конфигурации, обеспечивая прочное крепление трубопровода к вертикальной или горизонтальной поверхности.
Как правильно выбрать крепления для воздуховодов
Выбор крепления для воздуховодов является важным шагом в процессе монтажа системы вентиляции. От правильно подобранного и установленного крепления зависит надежность и долговечность работы всей системы.
В первую очередь необходимо учесть диаметр воздуховодов. Крепления должны быть подходящими для конкретного диаметра и обеспечивать надежное крепление без проскальзывания.
Также важно обратить внимание на материал, из которого изготовлены крепления. Оцинкованные подвески СТД являются хорошим выбором, так как они обладают высокой стойкостью к коррозии и обеспечивают надежное крепление даже во влажных условиях
При выборе крепления следует также учитывать максимальную нагрузку, которую оно может выдержать. Необходимо убедиться, что выбранное крепление соответствует требованиям по максимальной нагрузке, чтобы избежать его деформации или разрыва в процессе эксплуатации системы.
Оптимальным решением при выборе крепления является консультация с профессионалами в области монтажа вентиляционных систем. Они помогут определить необходимые параметры и подобрать наиболее подходящие крепления для конкретной задачи.
Хомуты вентиляционные с уплотнителем
При прокладке вентиляционных воздуховодов все элементы должны надежно крепиться на несущих конструкциях. С этой целью используются вентиляционные хомуты различных типов.
При их выборе следует ориентироваться на критерии, перечисленные ниже:
Тип несущей поверхности. Воздуховод фиксируется на вертикальной или горизонтальной плоскости.
Требования, предъявляемые к плотности фиксации трубы.
Вид воздуховода. Сказывается на возможности механического повреждения в процессе затягивания хомута. Мягкая гофра по прочности значительно уступает полноценным металлическим аналогам.
Вентиляционные хомуты подразделяются на классы по следующим показателям:
Тип стягивающего приспособления. Встречаются винтовые, червячные, а также шплинтовые вариации.
Вид стяжки. Выпускаются изделия из проволоки или лент. Они могут быть разъемными.
Наличие уплотнителя. Оснащенность резиновым профилем заметно снижает вибрации и шумы.
Материал изготовления. Создаются изделия из металлов или полимеров. Первые характеризуются прочностью с долговечностью. Вторые подкупают доступными ценниками.
Конструктивные нюансы вентиляционных хомутов
Стягивающие хомуты без уплотнителей, предназначенные для фиксации воздуховодов, изготавливаются из оцинкованных марок сталей. В поперечном сечении они представляют собой две половинки окружности, которые соединяются запорными винтами. Для ускорения монтажа круглых воздуховодов рекомендуется пользоваться модификациями с комбинированными гайками.
Вентиляционные хомуты с резиновыми уплотняющими элементами призваны снизить передачу вибрационных воздействий по каналам воздуховодов. Отличие от предыдущей модели заключается в наличии резинового профиля.
Закажите вентиляционные хомуты для вентиляции прямо сейчас в компании «Винтэл». Наша продукция отличается следующими положительными качествами:
удобство монтажа обеспечивается большими углами раскрытия;
предусматривается защита от выпадения запорных винтов;
удобен крестообразный шлиц у запорных винтов;
наличие комбинированной резьбы М8/М10 у приварной гайки;
резиновый уплотнитель противостоит негативному воздействию ультрафиолета;
широкий диапазон рабочих температур – начинающийся от -50 градусов, заканчивающийся +100 градусами Цельсия.
Вентиляционные хомуты применяются монтажниками при обустройстве систем вентиляции, а также кондиционирования. С помощью таких изделий фиксируются различные детали к стенам, потолкам.
Техника безопасности при производстве работ
Большая часть монтажных работ проводится на высоте. Требуются грузоподъемные механизмы. Обязательно проведение для монтажников инструктажа по технике безопасности.
Для успешного результата этапа работ на высоте требуется, чтобы:
- Работы выполнялись только обученными квалифицированными монтажниками.
- Место проведения работ было ограждено, проход людей рядом с объектом ограничен.
- Для снижения степени опасности монтажа на высоте все подготовительные процессы осуществлялись на нулевой отметке.
При выполнении работ в частных домах используют надежные крепкие подмости, инвентарные леса. Работы по укладке вентиляционных труб с теплоизоляцией ведут в защитных перчатках, очках.
Со спецификой обустройства прохода вентиляционных труб через кровельный пирог ознакомит следующая статья, прочитать которую мы советуем.
Металлический хомут для труб стандартный с резиновым профилем и гайкой
Хомут применяется для крепления труб заданного диаметра к стенам и потолку. Материал – оцинкованная сталь. Резиновый профиль служит для компенсации теплового расширения труб, а также уменьшает уровень шума (до 15 дб) и вибрацию.
ВНИМАНИЕ: при монтаже труб с использованием хомута расстояние между ближайшими точками крепления не должно превышать 4-х метров
Технические характеристики
ВЕНТИЛЯЦИОННЫЕ ХОМУТЫ, ПОДВЕСКИ, ПРУЖИННЫЕ ВИБРОИЗОЛЯТОРЫ
Хомуты СТД-205 (рис. 50) (ТУ 36-1195—84) предназначены для крепления (подвешивания) круглых воздуховодов к строительным конструкциям на тягах, захватах, талрепах и др. Хомуты изготовляют из стальной ленты шириной, мм: при наружном диаметре воздуховода до 400 мм — 25, от 450 до 1600 мм — 30. В комплект поставки входят болт с ганкой. Размеры хомутов приведены в табл. 53.
Таблица 53. Размеры и масса хомутов для крепления круглых воздуховодов (см. рис. 50)
Наружный диаметр воздухопода D

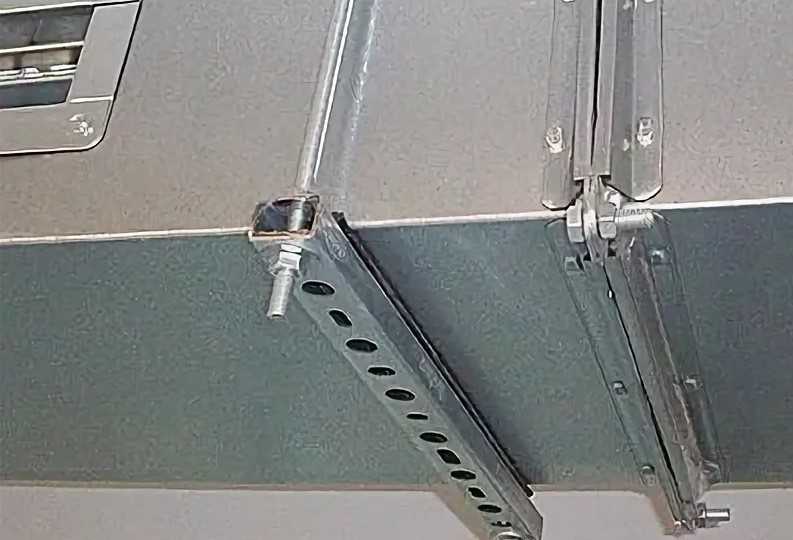

Кронштейны дли крепления воздуховодов устанавливают без нарушения цельности и прочности строительных конструкций. Кронштейны крепят к строительным конструкциям двумя способами: заделкой в строительные конструкции и пристрелкой их дюбелями с помощью монтажного поршневого пистолета ПЦ52-1.

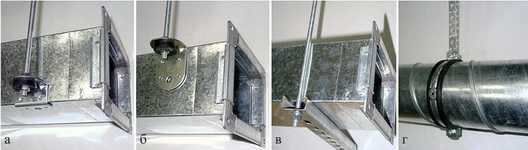

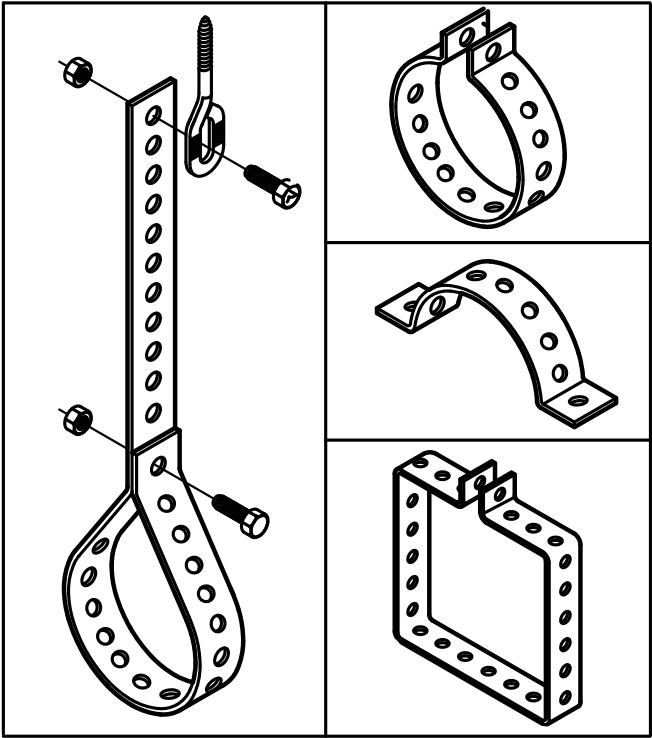

Подвески для воздуховодов
(ТУ 36-1199—74) рассчитаны на нагрузку до2500 Н (рис.51,а). Подвески выпускают нескольких типов (табл.54).Подвески регулируемые СТД-446
(ТУ 36-1845—75) предназначены для регулирования натяжения и длины расчалок вентиляционных шахт и подвесок воздуховодов (рис.51,б).Тяги СТД-6327, СТД-6328
(ТУ 36-1643—73) служат для подвешивания воздуховодов к строительным конструкциям (рис.51,в). Тяга диаметром10 мм выдерживает нагрузку 2500 Н, диаметром 12 мм — 5000 Н.
снижают уровень механических вибраций, которые передаются от работающего вентиляторного агрегата строительным конструкциям здания. Виброизоляторы устанавливают
между рамой вентиляторного агрегата и фундаментом, кронштейнами или покрытием пола.
Наиболее распространенные пружинные виброизоляторы типа ДО (рис. 52) выпускают нескольких типоразмеров (табл. 55).
Рис. 52. Пружинные: виброизоляторы типа ДО:
55.Технические характеристики виброизоляторов типа ДО
Как выбрать и установить вентиляционные хомуты для крепления воздуховодов
Все крепежные элементы можно разделить на две больших группы:
- Монтажные — несколько полуколец, для скрепления которых используют болтики разного размера.
- Обжимные — стальное кольцо, для закрепления которого необходимо провернуть стягивающий болт несколько раз.
По способу крепления выделяется три метода:
- Для бокового закрепления применяется две шпильки, которые нужно прикрепить к конструкции, исполняющей роль основания.
- Крепление хомутов с трубами к потолку выполняется с помощью шпильки, один край которой должен быть связан с крепежным элементом, другой закреплен в потолке анкером.
- На стенах хомуты закрепляются с помощью нерегулируемых, регулируемых зажимов.
Классический вид крепежей — оцинкованный хомут для воздуховодов с резиновым профилем. Однако применяются и другие варианты материалов, которые используются для производства подобных крепежей
- Нейлоновые механизмы, которые предназначены для скрепления патрубков из гофры.
- Стальные ленты, которые скрепляются болтами. Могут изготавливаться из легированных сталей, чтобы выдерживать большие нагрузки.
Дополнительно крепеж для круглых воздуховодов могут снабжаться резиновыми прокладками для гашения вибраций.
a hose clamp in white back
Доставка от производителя
Хомуты для воздуховодов при покупке оптом доставляются:
- по Санкт-Петербургу бесплатно при заказе от 10000 руб.;
- по Ленинградской области и за пределы КАД, в том числе в отдаленные районы Ленинградской области — обсуждается индивидуально;
- по Москве в пределах МКАД осуществляется бесплатно при заказе от 30000 руб.;
- по Московской области и за пределы МКАД, в том числе в район «Новая Москва» — бесплатно от 50000 руб.;
- по регионам Российской Федерации бесплатно доставим заказ на склад удобной вам транспортной компании или курьерской службы в Москве и Санкт-Петербурге независимо от суммы заказа. Оплата услуг ТК осуществляется клиентом.
Заказать продукцию можно по телефону 8-800-222-75-57 или направить заявку на почту компании [email protected]
| Материал | ПНД |
| Цвет | Белый, серый |
| Температурный диапазон эксплуатации | от -40 о С до +80 о С |
| Типоразмер | Рабочий диаметр, мм | Ширина клипсы, мм |
| Клипса для труб и кабеля D16мм | 16 | 12 |
| Клипса для труб и кабеля D20мм | 20 | 12 |
| Клипса для труб и кабеля D25мм | 25 | 12 |
| Клипса для труб и кабеля D32мм | 32 | 12 |
| Клипса для труб и кабеля D40мм | 40 | 15 |
| Клипса для труб и кабеля D50мм | 50 | 19 |
Доставка по Санкт-Петербургу и Москве (в пределах КАД и МКАД) — бесплатно при заказе от 10 000 руб.
Доступна оплата по безналичному расчету а также за наличными при самовывозе товара со склада
Источник
Специфика монтажа
Процедура установки вентиляционного хомута 160 мм и других размеров на воздушный канал предельно проста:
если хомут не разгибается полностью из-за конструктивных особенностей, изначально он надевается на конец одной из соединяемых воедино труб;
после этого оба фрагмента трубопровода объединяются;
затем изделие размещается на стыковом участке;
далее затягивается крепёж посредством использования отвёртки либо ключа, чтобы наделить соединительный узел необходимой надёжностью.
Когда применяется вариант вентиляционного хомута 200 мм. с саморезом, первым делом он крепится к стене, верхнему перекрытию. В дальнейшем осуществляется фиксация воздуховода.
Важно! В процессе сборки воздушных каналов требуется принимать во внимание нагрузку, которая воздействует на крепёжные детали. Следует правильно вычислять дистанцию между ними. Вентиляционные хомуты 315 мм
и с прочими размерами должны плотно прилегать к трубам, чтобы препятствовать появлению вибрации
Вентиляционные хомуты 315 мм. и с прочими размерами должны плотно прилегать к трубам, чтобы препятствовать появлению вибрации.
Сегодня купить вентиляционные хомуты с уплотнителем можно буквально за пару кликов.
Источник
Расчет воздуховода
Для правильного расчете сечение воздуховода профессионалы оценивают длину системной магистрали. Просчитывают необходимый объем воздухообмена. Расчет сечения выглядит так:
S (площадь сечения вентиляции)=L(нужный объем воздухообмена)/3600*V(скорость движения в системе)
В формуле 3600 — фиксированная величина
Чтоб вычислить диаметр вентиляции, прибегают к следующему:
Размер воздуховода формы прямоугольника можно вычислить:
S=A*B, где А,В — ширина стен воздуховода.
Для установки выбираются трубы и короба, которые соответствуют и немного превосходят полученные данные.
Стандарты расходов воздуха указаны в таблице:
Предыдущая запись Детская удерживающая система Изофикс — что это такое в машине и как пользоваться Следующая запись Обзор автолюлек, инструкция по эксплуатации
Преимущества оцинкованных подвесок Стандарт
1. Долговечность и надежность
Оцинкованные подвески Стандарт имеют высокую степень защиты от коррозии и ржавления благодаря гальваническому покрытию из цинка. Это позволяет им обеспечивать долгий срок службы и сохранять свои качественные характеристики даже при эксплуатации в агрессивных условиях.
2. Легкость монтажа
Подвески Стандарт обладают простой и удобной конструкцией, что облегчает их монтаж. Они легко крепятся к потолку или любой горизонтальной поверхности с помощью винтов или саморезов. Это позволяет сократить время и затраты на установку и обеспечить надежное крепление воздуховодов.
3. Регулируемая длина
Подвески Стандарт имеют регулируемую длину, благодаря чему можно точно выставить необходимое расстояние между воздуховодами и поверхностью. Это особенно удобно при монтаже систем вентиляции, так как позволяет идеально выровнять и установить воздуховоды в нужном положении.
4. Экономичность
Оцинкованные подвески Стандарт имеют отличное соотношение цены и качества. Они являются одним из самых доступных и экономичных вариантов крепления для воздуховодов. При этом они обеспечивают высокую надежность и долговечность, что делает их оптимальным выбором для различных проектов вентиляции и кондиционирования.
5. Универсальность использования
Подвески Стандарт могут быть использованы для крепления различных типов воздуховодов и систем вентиляции, в том числе и для монтажа системы вытяжки или приточной вентиляции. Они легко приспосабливаются к различным условиям и требованиям проекта, что делает их универсальным и практичным решением.
Преимущества вентиляционных хомутов
- Универсальная система стыковки фиксаторов одного или разного диаметра позволяет прокладывать трубопроводные или кабельные системы максимально аккуратно
- Большим плюсом фиксаторов, является их универсальность применения как с гладкими, так и с гофрированными трубами. Специальное стопорное ребро внутри сечения клипсы попадая в паз гофротрубы препятствует «проскальзыванию» гофры внутри самого фиксатора. Данное преимущество фиксаторов «КМП» особенно очевидно во время вертикального настенного монтажа гофрированных труб
- Материал клипсы не трескается на морозе и выдерживает воздействие высоких температур.
