Как заменить задние сайлентблоки и рычаги на honda cr-v

Авто зона — Ремонт Honda CR-V — Ходовая часть

Справочные данные

Таблица 10.7 Моменты затяжки резьбовых соединений

Наименование деталей	Резьба	Момент затяжки, Н м
Гайки крепления колеса	М12	108
Гайка ступицы заднего колеса	М22х1,5	181
Гайка штока амортизатора	М 10×1,25	29
Гайки крепления амортизаторной стойки к кузову автомобиля	М10×1,25	49
Болт нижнего крепления амортизаторной стойки	М10×1,25	54
Болт крепления переднего рычага к продольному	М10х1,25	64
Болт крепления переднего рычага к кузову автомобиля	М10х1,25	64
Болты крепления верхнего рычага к кузову	Ml Ох 1,25	39
М10×1,25	54
Болты крепления нижнего рычага	М 10×1,25	54
Болты крепления усилительной растяжки	М10х1,25	54
Болты крепления продольного рычага к кузову	М10х1,25	64
Болты крепления корпуса подшипника ступ и цы к продольному рычагу	М12х1,25	103
Болты крепления щита тормоза	М10х1,25	64
Гайки крепления стойки стабилизатора поперечной устойчивости	М 10×1,25	29
Болты крепления скоб штанги стабилизатора поперечной устойчивости	М8	22

Описание конструкции

Задняя подвеска — автомобиля независимая, многорычажная, с амортизаторными стойками.С каждой стороны автомобиля установлено по четыре рычага: продольный рычаг, верхний рычаг, нижний и передний поперечные рычаги. Спереди продольные рычаги через сайлент-блоки крепятся к кузову автомобиля. В задней части к продольному рычагу через сайлент-блоки крепятся верхний и нижний рычаги, которые с внутренней стороны крепятся к заднему подрамнику также через сайлент-блоки.Передний рычаг через сайлент-блоки крепится с одной стороны к кузову, а с другой — к продольному рычагу перед его креплением к кузову. Болт крепления рычага к кузову может быть смещён относительно отверстия, за счёт этого обеспечивается возможность регулирования схождения колёс. Качение рычага обеспечивает эффект подруливания задних колёс при сильных кренах автомобиля.Амортизаторная стойка снизу крепится к нижнему поперечному рычагу через сайлент-блок, а сверху — к кузову автомобиля через верхнюю опору. Стойка состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической пружины и верхней опоры. Снаружи к корпусу стойки приварена нижняя опорная чашка пружины.Цилиндрическая пружина своим нижним витком опирается на нижнюю опорную чашку, а верхним — в верхнюю опорную чашку, закреплённую на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса и резиновой подушки. Подушка препятствует передаче вибраций на кузов автомобиля. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.На фланце продольного рычага задней подвески тремя болтами закреплен ступичный узел (корпус ступичного подшипника в сборе с подшипником ступицы заднего колеса).

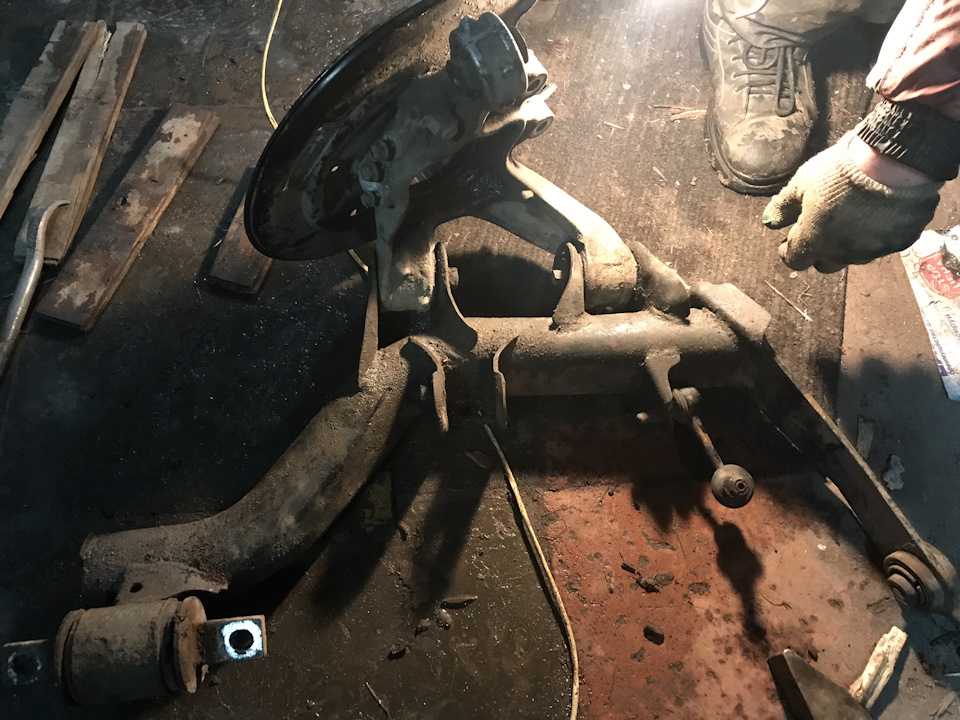

СНЯТИЕ И РАЗБОРКА ЗАДНЕЙ ПОДВЕСКИ

Установите автомобиль на подъемник или смотровую канаву. Откройте заднюю дверь и снимите в багажном отсеке катушки с ремнями безопасности, боковую и заднюю облицовки. Ослабьте гайки крепления амортизаторов к кузову. Снимите колпаки ступиц колес и ослабьте гайки крепления задних колес. Затем вывесьте заднюю часть автомобиля и снимите колеса.

Снимите трос стояночного тормоза в сборе, для чего:

• отсоедините крепление троса к кузову и к рычагам подвески;

• снимите тормозные барабаны;

• отсоедините наконечники троса от рычагов ручного привода тормозных колодок, а фланцы наконечников оболочки от тормозных щитов.

Отсоедините тормозные шланги от трубопроводов тормозной системы, приняв меры, предотвращающие утечку тормозной жидкости. Отсоедините упругий рычаг привода регулятора давления задних тормозов от кронштейна продольного рычага подвески, сняв стопорную шайбу, а затем серьгу с оси. Установив подставки под кронштейны рычагов подвески, опустите автомобиль. Открутите гайки крепления амортизаторов к кузову и снимите шайбу 3 (см. рис. 18) и резиновые подушки 6. Установите под передние колеса автомобиля упоры и, подняв заднюю часть автомобиля, снимите пружины, защитные кожухи штоков и буфера хода сжатия.

Отсоедините кронштейны рычагов подвески от лонжеронов кузова и снимите балку задней подвески в сборе с амортизаторами. Отсоедините амортизаторы от рычагов подвески. При необходимости замены тормозного щита или ступицы колеса отверните болты 10 крепления оси ступицы колеса и щита тормоза к фланцу рычага подвески и снимите щит в сборе с тормозными колодками, а ось 14 в сборе со ступицей 13 и подшипником 12. Без необходимости не рекомендуется стягивать ступицу с подшипника оси, так как при этом возможно повреждение подшипника. Если же возникла необходимость замены подшипника, первоначально выпрессуйте ось 14 ступицы. При этом внутренняя половина внутреннего подшипника может остаться на оси. Его снимите универсальным съемником, используя специальные лыски на оси. Затем снимите стопорное кольцо 16 и выпрессуйте подшипник 12, прикладывая нагрузку на внутреннее кольцо подшипника. Перед выпрессовкой подшипника тщательно очистите внутреннюю полость, особенно на выходе подшипника, чтобы не допустить выкрашивания кромки ступицы.

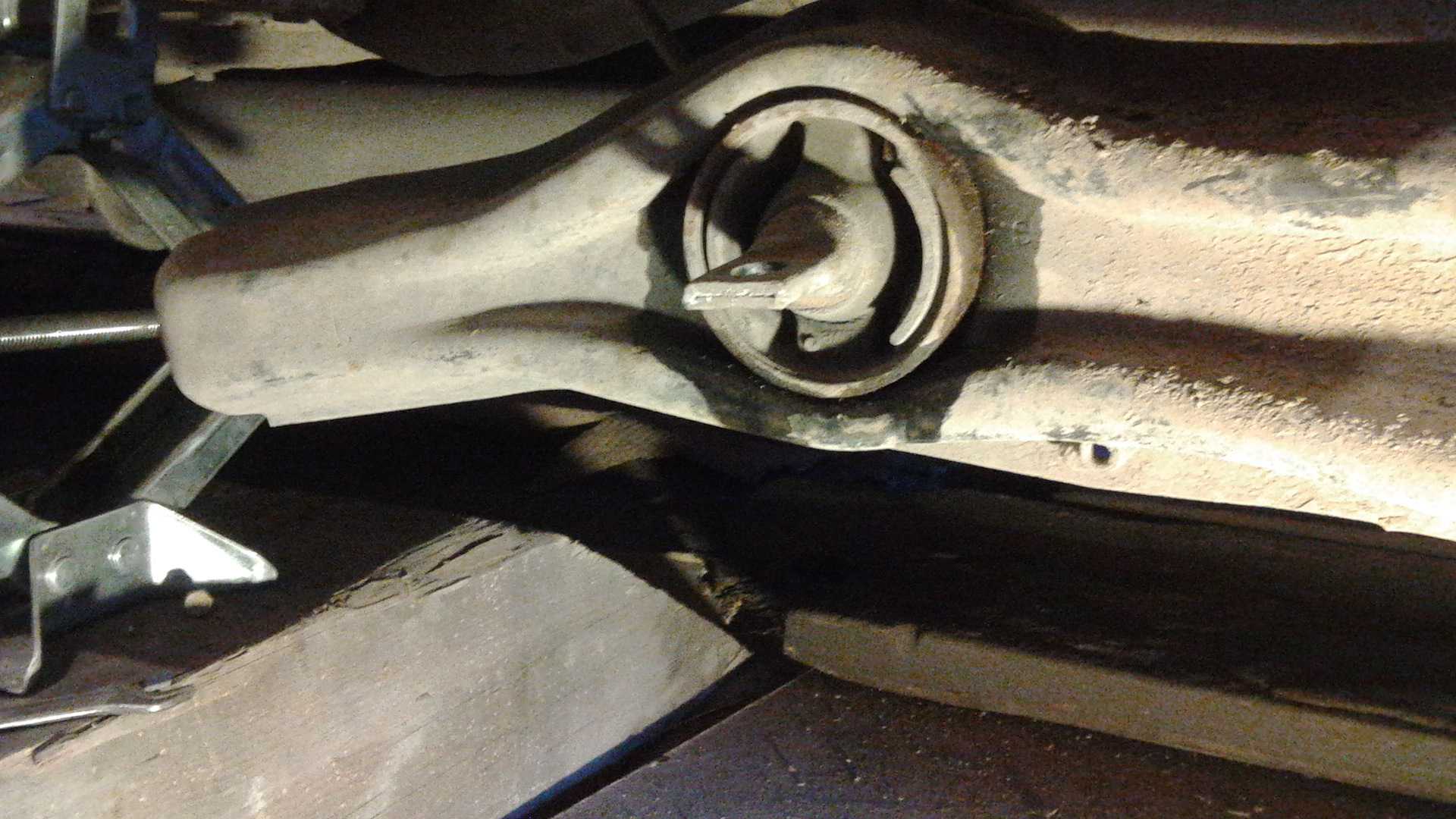

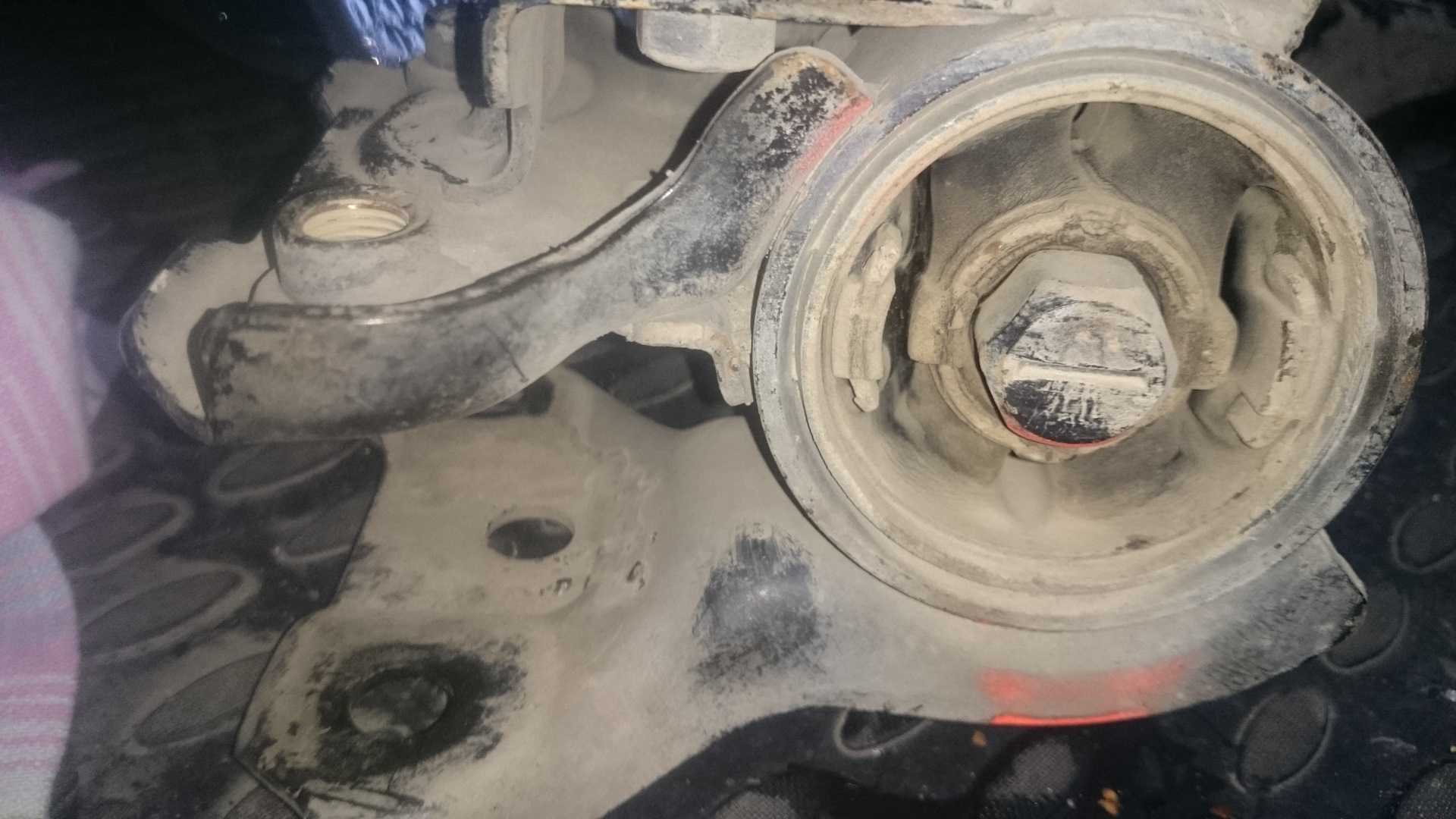

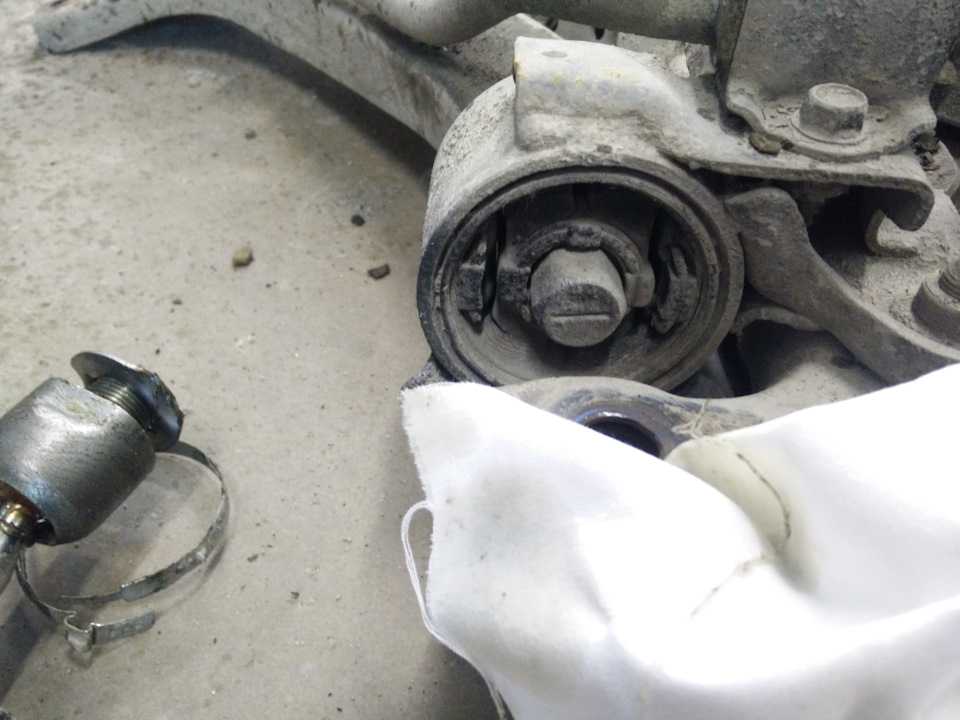

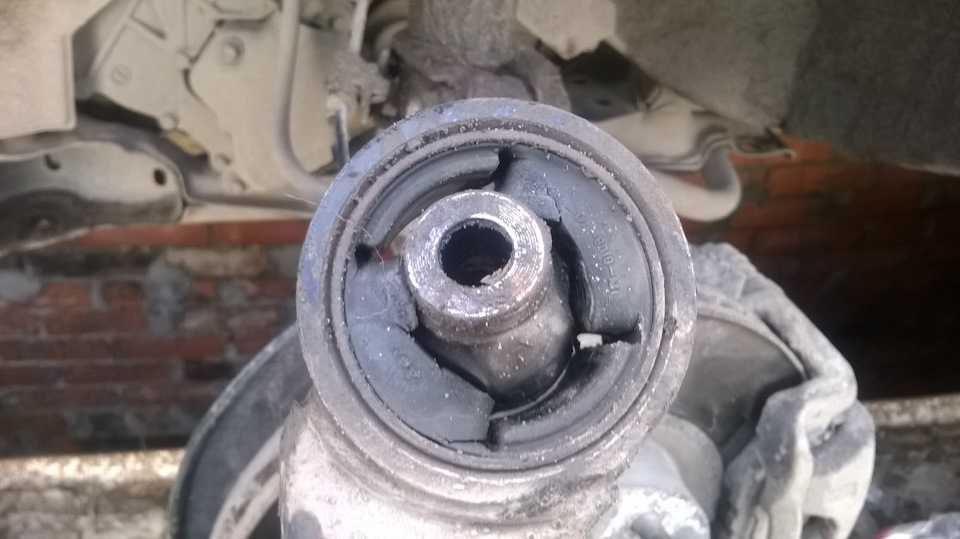

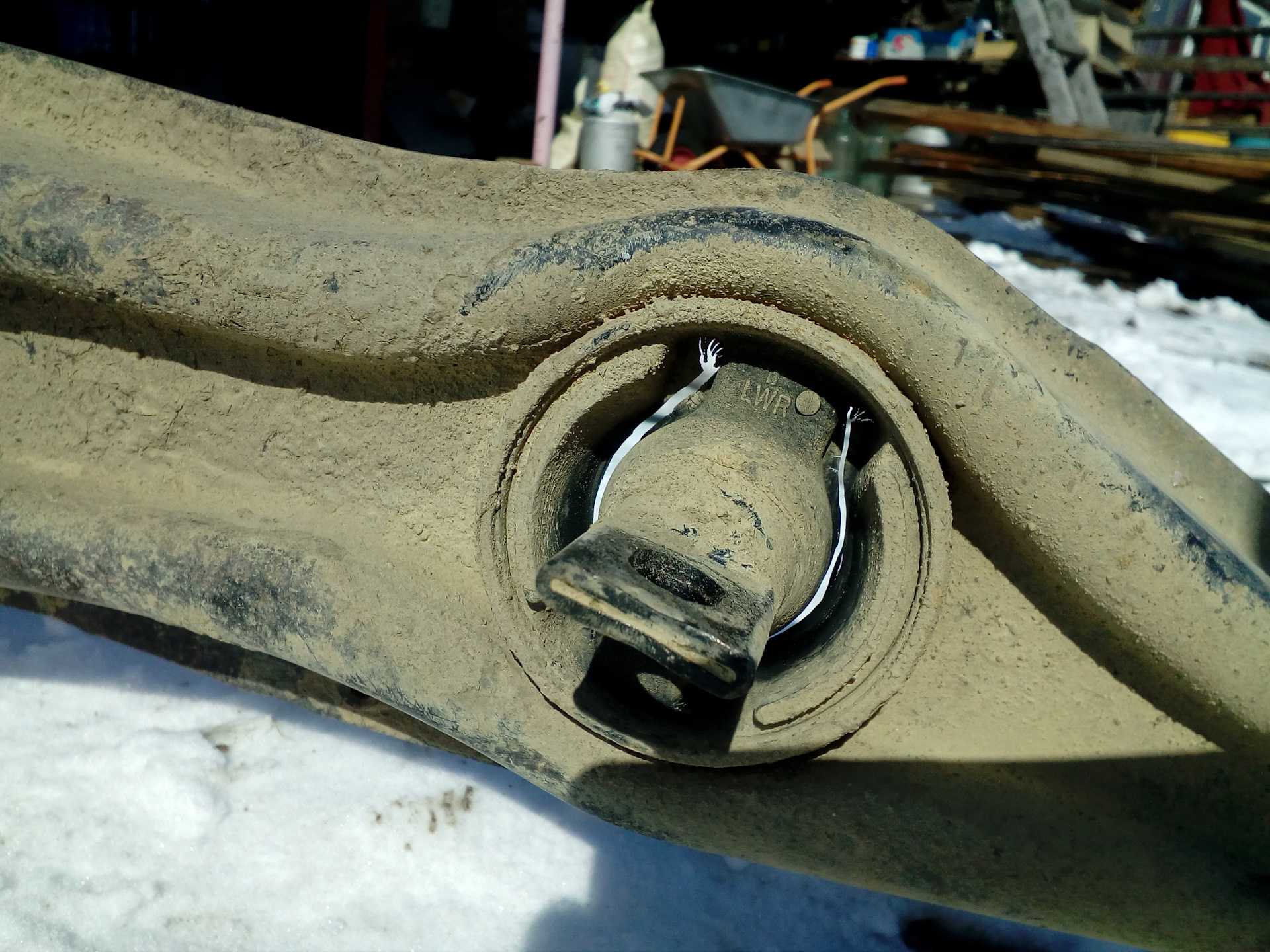

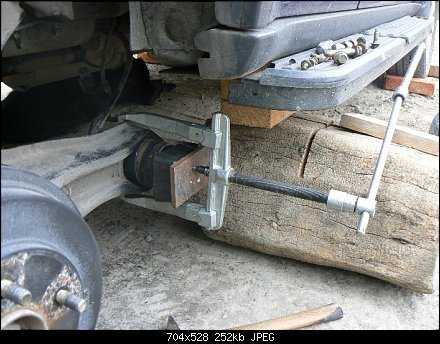

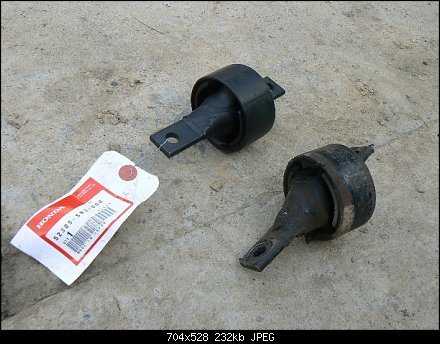

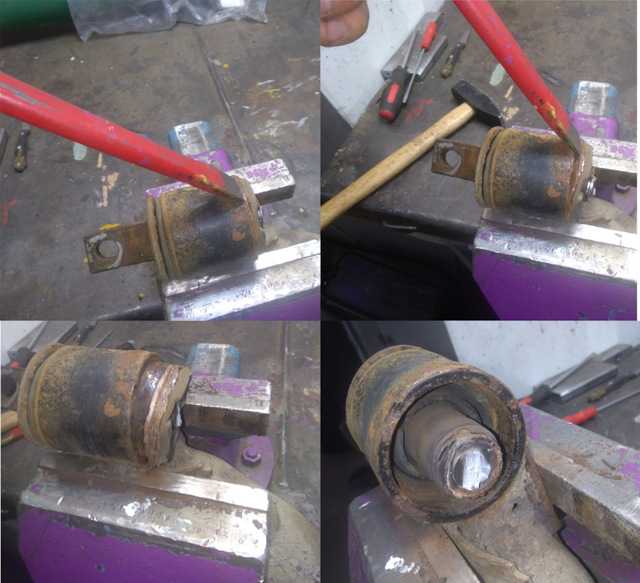

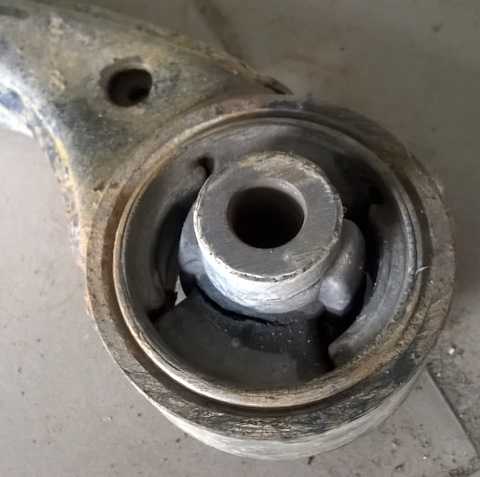

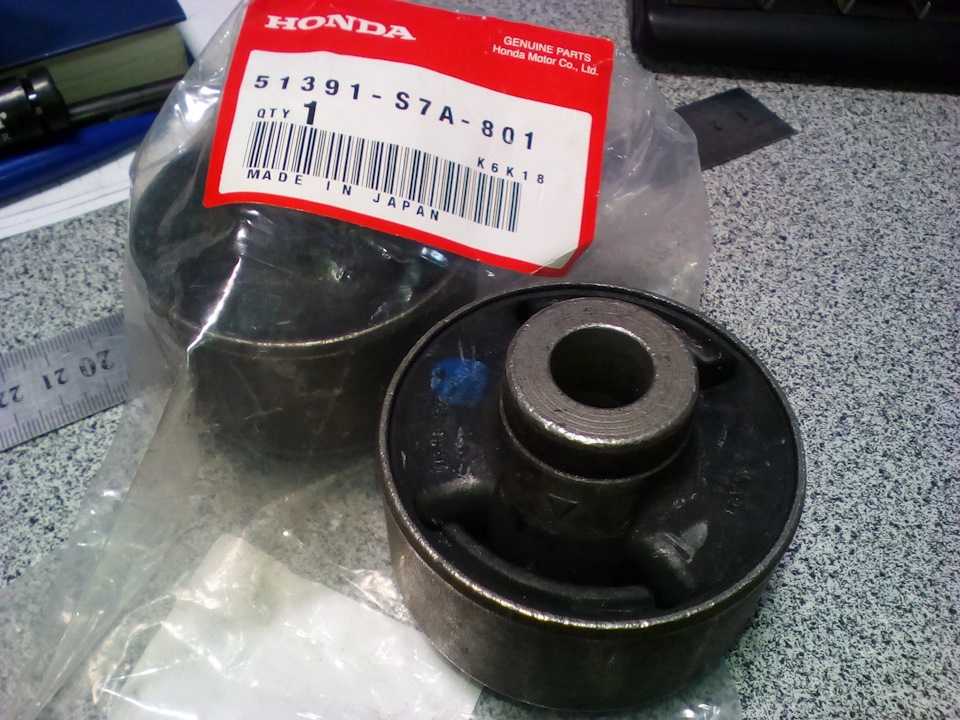

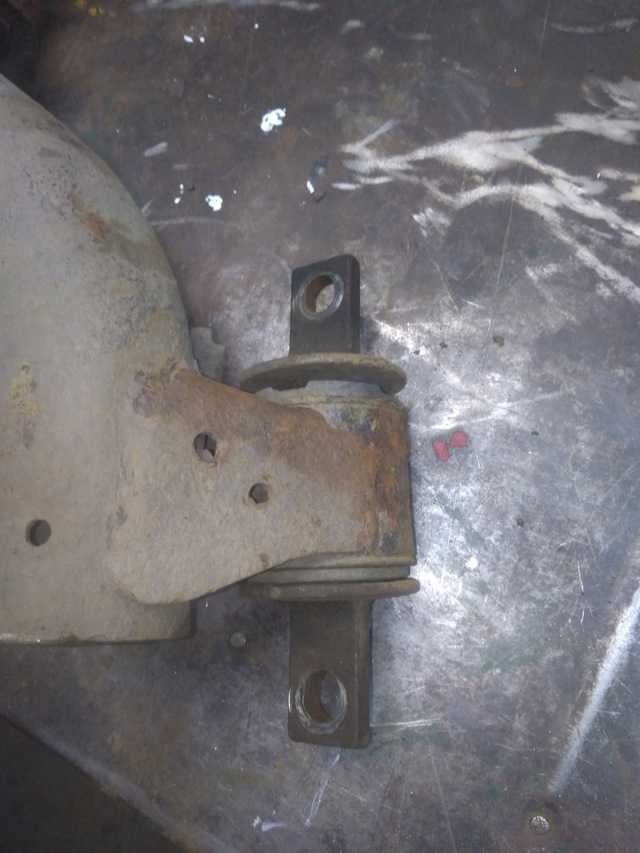

При износе или повреждении резинометаллических шарниров рычагов подвески отверните гайки с болтов и разъедините кронштейны и рычаги подвески. Приспособлением для замены резино-металлического шарнира во втулке рычага подвески выпрессуйте из втулок рычагов резинометаллические шарниры.

РАЗБОРКА И СБОРКА АМОРТИЗАТОРОВ

Порядок разборки амортизатора отличается незначительно от последовательности разборки стойки передней подвески, а именно:

• после снятия опоры 15 (рис. 19) буфера сжатия и отвертывания гайки 16 ключом для гайки корпуса амортизатора, выньте из резервуара рабочий цилиндр 22 со штоком 14 и его деталями, выньте направляющую втулку 21 штока из рабочего цилиндра, а затем поршень со штоком и слейте жидкость; • используя приемы, описанные при разборке стойки передней подвески, разберите клапаны сжатия и отдачи и снимите со штока все детали. Сборка амортизатора проводится в обратной последовательности, при этом клапан сжатия запрессуйте в цилиндр. Гайку резервуара затяните.

Honda Odyssey Service and Repair Manuals PDF

Title	File Size	Download Links
Honda Odyssey 1995 Service & Repair Manual	80.7Mb	Download
Honda Odyssey 1997 System Wiring Diagrams	31.9kb	Download
Honda Odyssey 1999-2003 Service & Repair Manual	288.1Mb	Download
Honda Odyssey 2001 Factory Service Manual – Automatic Transmission B7TA / B7XA	3.6Mb	Download
Honda Odyssey 2002 TSB Service Bulletin	12.5Mb	Download
Honda Odyssey 2004 Service Manual	64.6Mb	Download

Honda Odyssey 2005 Factory Service Manual FSM Automatic Transmission	26.6Mb	Download
Honda Odyssey 2008 Installation Instructions For Hands-Free Link	385.2kb	Download
Honda Odyssey 2008 Roof Rack Installation	290.6kb	Download
Honda Odyssey Ex 1997 Wiring Diagrams SCH	1.2Mb	Download
Honda Odyssey LX 2002 System Wiring Diagrams	6.7Mb	Download
Honda Odyssey RB3 Radio Wiring	8.7Mb	Download
Honda Odyssey / Shuttle / Lagreat 1994-2000 Service Repair Manual	232.8Mb	Download

Repair manual, maintenance and operation of Honda Odyssey 1997-2008 years of release, with a gasoline engine F23A (SOHC VTEC).

These Honda Odyssey service manuals are a manual for the maintenance, diagnosis, repair and adjustment of the engine, VTEC engine management system, REAL-TIME 4WD system, automatic transmission, braking system (including anti-lock braking system ABS), steering, cruise control system, etc. …

Self-diagnosis procedures and fault codes of engine management systems, automatic transmission, ABS and other vehicle systems are presented in detail.

The information available in the Honda Odyssey service manual will allow car owners to independently carry out competent car maintenance and not bring its condition to expensive repairs.

In case of repair, this manual will serve as an indispensable tool for identifying and eliminating faults in all components of the car.

A step-by-step and visual description of repair procedures, an abundance of drawings, extensive reference repair data will allow you to skillfully select options for replacing spare parts, make appropriate adjustments, body straightening, etc.

The manuals are intended for Honda Odyssey owners, service station personnel and repair shops.

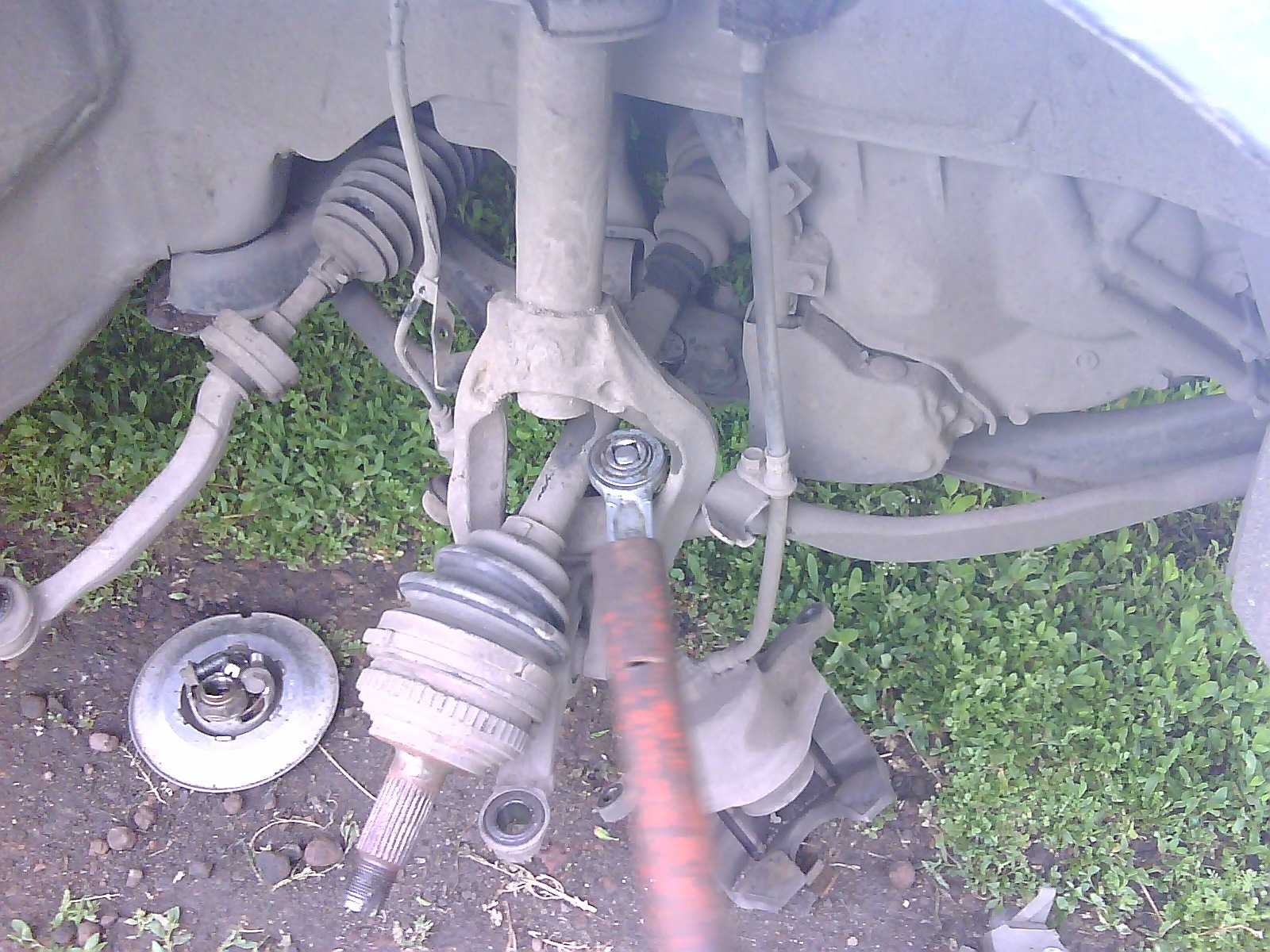

Передняя подвеска

Передняя подвеска — независимая, на двух поперечных рычагах, с телескопическими амортизаторными стойками и стабилизатором поперечной устойчивости торсионного типа. Нижний рычаге внутренней стороны крепится к переднему подрамнику через два сайлент-блока, а с внешней — соединён с поворотным кулаком через шаровую опору. Центральная часть нижнего рычага соединена через сайлент-блок вилкой амортизаторной стойки. К кузову автомобиля стойка передней подвески крепится тремя гайками. Амортизаторная стойка состоит из амортизатора, вилки, цилиндрической пружины и верхней опоры. Вилка верхним концом надета на корпус амортизатора и закреплена стяжным болтом. Снаружи к корпусу стойки приварена нижняя опорная чашка пружины. Цилиндрическая пружина своим нижним витком опирается на нижнюю опорную чашку, а верхним — на верхнюю, закреплённую на штоке амортизатора. Также на штоке амортизатора установлены защищающий шток амортизатора от пыли и грязи кожух, верхняя опора стойки, препятствующая передаче вибраций на кузов, верхняя и нижняя подушки амортизатора, защищающие кузов от резких ударов при пробое подвески, а также дистанционная втулка, препятствующая сжатию подушек при затяжке гайки штока амортизатора.

Детали передней подвески: 1 — поворотный кулак; 2 — верхний рычаг; 3 — амортизаторная стойка; 4 — штанга стабилизатора поперечной устойчивости; 5 — передний подрамник; 6 — нижний рычаг; 7 — стойка стабилизатора поперечной устойчивости; 8 — вилка амортизаторной стойки; 9 — шаровая опора Верхний рычаг с одной стороны крепится к кузову автомобиля через два сайлент-блока, с другой — к поворотному кулаку через шаровую опору. В отверстие поворотного кулака запрессован и зафиксирован стопорным кольцом двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса. Концы штанги стабилизатора поперечной устойчивости при помощи стоек стабилизатора соединены с нижним рычагом передней подвески. Штанга стабилизатора закреплена через резиновые подушки на переднем подрамнике.

Тойота Land Cruiser

Land Cruiser — самая важная модель после Тойота Королла во всем мире. За свою 50-летнюю историю она завоевала огромную репутацию благодаря надежности и прочности.

Тойота Королла

Auris — это универсальное устройство, которое значительно улучшило Corolla. Он предлагает традиционную солидную конструкцию Toyota и, вероятно

Тойота Рав 4

Toyota RAV4, один из самых популярных внедорожников в одном из самых популярных классов автомобилей на сегодняшний день, получил новый улучшенный дизайн 2019 года, в котором были учтены некоторые недостатки компактного внедорожника — но не все.

Источник https://carpod.ru/podveska-honda-cr-v-s-1995-2001-gg-151.htm

Источник https://krutilvertel.com/honda-stream-2000-glava11-obschie-svedenija

Источник https://auto-zone.by/honda-cr-v/khodovaya-chast/perednyaya-podveska/

Принцип работы

Автомобильная подвеска работает следующим образом:

1. Когда машина наезжает на препятствие, колесо приподнимается над горизонталью трека, меняя положение тяг, рычагов, поворотных узлов.
2. Тут же приходит в действие амортизатор. Одновременно пружина, бывшая до этого в свободном состоянии, сжимается под воздействием кинетической энергии толчка автопокрышки по направлению от плоскости земли – вверх.
3. Упругое сжатие амортизатора с пружиной смещает шток: резинометаллические втулки частично поглощают передающиеся на кузов автомобиля удары и вибрацию.
4. После происходит естественный обратный процесс. Только что сжатая пружина всегда стремится распрямиться и вернуть амортизатор, а с ним и колесо в первоначальное положение.

Цикл повторяется со всеми колесами.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Обзор второго поколения

Honda CR-V первого поколенияПервый Honda CR-V был ответом на вызов «RAV4» от Toyota (хотя есть мнение, что СРВ разрабатывался ранее Рав 4). Таким образом он привнес новый уровень практичности в класс SUV и фирменный стиль Honda.

Хонда СРВ стал бестселлером в свое время и во втором поколении компания использовала беспроигрышную формулу. Но с 1997 года класс CR-V все больше переполняется конкурентами, практически у каждого производителя есть городской кроссовер.

Может ли второй СРВ успешно конкурировать на этом плотном рынке?

Конечно может. Хонда СРВ 2 поколения построен на нынешней «глобальной малой автомобильной платформе» и после 2001 года наравне с Civic и новой Acura RSX, стал третьим автомобилем семьи Хонда, который добрался до Северной Америки. Несмотря на то, что он сделан в Японии и Великобритании, крупнейшим рынком CR-V по-прежнему является США.

Как обычно, второй CR-V поставляется как в переднеприводной, так и в полноприводной версиях “Real Time 4WD”.

И, как и прежде, подключаемый полный привод означает отсутствие пониженной передачи и ограниченные внедорожные способности. Хочешь пересечь тропу Рубикона? Возьмите Jeep или Range Rover.

А если нужно ездить по зимней или просёлочной дороге, то Хонда СРВ 2 в самый раз. 8,1-дюймовый дорожный просвет не подходит для глубокого бездорожья. Но такой клиренс отлично подходит для стабильности на легком бездорожье и манёвренности в городе.

Хонда СРВ 2-го поколения

Техническая часть

Модифицированные передние стойки MacPherson не кажутся лишними, а задние двойные поперечные рычаги не являются новыми для Honda. Подвеска работает хорошо даже при прохождении достаточно больших ям. Хонда СРВ 2 обеспечивает мягкую и стабильную езду. Автомобиль с этой подвеской управляется с абсолютной точностью, но в пределах разумного, агрессивно водить не получится, но ведь CR-V покупают не для этого.

Стандартные дисковые тормоза обеспечивают отличный отклик и короткий тормозной путь.

Во втором поколении появились моторы К серии, объёмом 2,0 и 2,4 литра, для европейского рынка поставлялся также дизельный двигатель. Первый агрегат 2,0 литровый, развивал мощность в 158 лошадиных сил и 194 Нм крутящего момента.

2-й агрегат, это 2,4 литровый атмосферный 4-х цилиндровый двигатель, развивающий 160 лошадиных сил и 224 Hm крутящего момента. По лошадям прирост мощности не высокий, но по крутящему моменту отличный.

Трансмиссия не подверглась серьёзным изменениям, это либо классический “автомат” либо механическая коробка передач.

Экстерьер и интерьер

Хонда СРВ 2, увеличился в габаритах, стал длиннее, шире и выше предшественника. Увеличение габаритов положительным образом сказалось на вместимости салона, спереди и сзади сидеть стало удобнее.

Колёсная база не увеличилась, но для задних пассажиров места для ног стало больше, да и вообще на CR-V 2 дальние поездки стали одним удовольствием за счёт комфорта в салоне.

Внешне кроссовер современнее предыдущего поколения, свежесть ему придают толстый черный композитный передний бампер, мультиотражатель фар и огромные задние фонари. Все это придает автомобилю более современный вид, по сравнению со старым CR-V.

Во втором поколении прослеживается фирменный стиль Honda, но вряд-ли кроссовер назовёшь красивым, а запасное колесо на задней двери так и осталось висеть.

Внешний облик вызывает смешанные чувства, интерьер явно его превосходит.

Почти полностью изменилась приборная панель, перенесли электрические стеклоподъёмники, а рычаг автоматической коробки передач стал располагаться на приборной панели в американском стиле.

Передние сиденья, покрытые устойчивым к износу материалом, имеют хорошую форму и удобный профиль. Складывающееся заднее сиденье, которое делает интерьер CR-V действительно функциональным, может принимать двух пассажиров комфортно и троих в течение коротких периодов времени. Для каждого пассажира предусмотрен ремень безопасности. Если в центре нет никого, центральная консоль раскладывается с двумя большими подстаканниками.
Как и на предыдущем CR-V, у второго поколения задний ряд сидений убирается, чтобы стать столом для пикника.

Комплектации

Базовая комплектация «LX» CR-V поставляется с системой круиз-контроля, стеклоподъемниками, зеркалами, кондиционером и звуковой системой AM / FM / CD.

Следующая EX – полноприводная – добавляет затемнённые окна, дистанционную систему бесключевого доступа, легкосплавные диски, боковые подушки безопасности, люк и шестидисковый CD-чейнджер.

Наиболее часто встречающиеся дефекты кузова и салона

Лакокрасочное покрытие у Honda CR-V 3 относительно тонкое, легко царапается, но кузовной металл коррозии противостоит хорошо, практически не ржавеет.

Хром тоже не облезает, только изредка может появляться желтизна, а вот днище во избежание проблем желательно обработать антикором.

Основные «болячки» по кузову у кроссовера Honda CR-V 3:

• слабые дверные уплотнители;
• не слишком надежные крепления переднего бампера под фарами;
• выход из строя ограничителей дверей;
• не самая лучшая шумоизоляция, владельцы авто ее нередко дорабатывают самостоятельно.

Так же больная тема для обладателей СРВ 3 – дверь багажника, с нее стекает вода при открытии буквально за шиворот.

Аналоги задних амортизаторов на Honda CR-V

Частой причиной замены задних амортизаторов на Honda CR-V является протекание и стук стабилизатора. Наиболее подходящей для замены является запчасти торговой марки KYB, так как они по многим параметрам устраивают автовладельцев. Однако аналоги амортизаторов и других торговых марок тоже пользуются спросом. В таблице ниже представлены запчасти наиболее популярных брендов.

Производитель	Артикул	Цена, руб.
Для авто первого поколения 1995 — 2001 г.в. с мотором 2.0 л
KYB	341261 прав/лев	3500

Tokico
U3739 прав/лев
3200

JD
JAA0089 прав/лев
1500

Для авто второго поколения 2002 — 2006 г.в. с моторами 2.0; 2.2; 2.4

KYB
341463 прав/лев
2300

Tokico
U3823 прав/лев
4000

Fenox
A22055 прав/лев

1600
Для авто третьего поколения 2007 — 2012 с двигателями 2.0; 2.2; 2.4 л

KYB
341463 прав/лев
2300

Tokico
U3823 прав/лев
4000

Для авто четвёртого поколения 2012 — н.д с двигателями 2.0; 2.2; 2.4 л

KYB
340115 прав/лев

4500
Sachs
316881 прав/лев

6200

Какие амортизаторы лучше купить на свою Хонду СРВ? Конечно самым лучшим выбором для замены это приобрести оригинальную запчасть Honda или от фирмы KYB, что по свой сути одно и тоже. Однако, не плохо себя зарекомендовали и амортизаторы фирмы Tokico производства Японии, имеющий длительный срок эксплуатации.

Когда менять амортизаторы на Хонде СРВ?

Согласно инструкции по эксплуатации Хонды СРВ срок замены не указан, только определены рекомендации по проверке деталей передней и задней подвески. Для более точного состояния подвески используют стендовую диагностику амортизаторов. Но так как этот процесс не из дешевых можно прибегнуть визуальному осмотру состояния амортизаторов на наличие подтеков, пробоев

Обращают внимание если авто не держит дорогу на скоростях свыше 80 км/ч. В таких случаях требуется точная диагностика или замена амортизаторов

Приблизительных срок эксплуатации амортизаторов 60-120 тыс. км в зависимости от состояния дорог, стиля езды и других факторов

Также следует обращать внимание и на поколение и год выпуска Хонды СРВ

Простота и жесткость задней подвески.

Задняя подвеска переднеприводных иномарок в последнее время все чаще выполняется зависимой, с торсионной балкой. Такое решение связано, опять же, с вынужденным удешевлением автомобилей и снижением издержек производителей. Задние колеса жестко связаны между собой торсионной балкой, которая работает на «скручивание–раскручивание». Комфорт и управляемость, конечно, снижаются, но это, опять же, проявляется в большей степени на плохих дорогах.

Такая подвеска недорога в обслуживании, однако, как правило, ее ходы очень невелики, что вызывает на выбоинах ощущение «козлящего зада». На грузопассажирских версиях автомобилей вместо пружин часто встречаются рессоры (например, на Toyota Caldina), хотя нередки и амортизаторы (на Nissan Expert). Поскольку амортизаторы работают от полного растяжения до отбойника, они довольно быстро изнашиваются и также требуют внимательного отношения. При загрузке задней части автомобиля такая подвеска мягче.

Мне б такую! Многорычажная подвеска используется на автомобилях среднего и высокого класса с различными формулами привода. «Многорычажка» встречается как спереди, так и сзади. В такой подвеске для крепления ступицы колеса используется не менее четырех рычагов. Такое решение обеспечивает независимую продольную и поперечную регулировки колеса и стабильность углов развала.

В современных конструкциях многорычажных подвесок наряду с поперечными рычагами используются продольные. Подвеска дорога в изготовлении и установке, что ограничивает ее использование на сборочных конвейерах массовых и недорогих моделей автомобилей. Но зато в активе «многорычажки» – высокая плавность хода, низкий уровень шума, лучшая управляемость, меньшая скорость износа элементов. Вариантов решения многорычажной подвески существует великое множество, в отличие от предыдущих схем.

Наши эксперты едины во мнении: для того, чтобы подвеска любого типа не подводила владельца автомобиля, за ней нужен глаз да глаз.

В ней нет элементов, отказ которых не провоцировал бы быстрой деградации других узлов.

«Наши дороги расправляются с элементами подвески довольно быстро, не щадя ни «своих» (отечественные авто), ни «чужих» (иномарки). Владельцы автомобилей должны четко осознавать, что неисправная подвеска – это не просто снижение комфорта, но еще и смертельная опасность. Едва заметный люфт в рулевом наконечнике – это лишние метры задержки реакции авто при резком маневре, особенно на высокой скорости.

«Убитая» стойка может обернуться попаданием в кювет при наезде на препятствие. Неисправные задние амортизаторы приводят к раскачке кузова, и «ваш зад» (то есть задняя часть вашего автомобиля) рано или поздно окажется на встречке, когда вы резко затормозите. Подвеска начинает «умирать» со стоек, потом повышенные усилия прикладываются к опорам, сайлент-блокам, рычагам.

Очень важно проверять состояние ходовой части хотя бы два раза в год. Зима у нас очень плохо влияет на резину и амортизаторы, да и металл в такой холод становится хрупким

Ажиотажный спрос на обслуживание подвесок наблюдается, как правило, весной и осенью, хотя лучше устранить проблемы в сухой период, когда на улицах не так много воды, проникающей во все щели узлов ходовой части.

Восстановление элементов подвески, таких как шаровые соединения, стойки и амортизаторы, вполне оправданно. Ведь на 90–95% японский амортизатор не изнашивается, а значит, может успешно использоваться и дальше. То же и с шаровыми соединениями. При качественном восстановлении изделие получает новый ресурс, порой превышающий изначальный – заводской. Более того, узел становится адаптированным к нашим условиям эксплуатации. Но есть и исключения – однотрубные амортизаторы восстановлению практически не подлежат».

Снятие и установка рычагов задней подвески Honda Civic

Снятие и установка рычагов задней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте гайки крепления соответствующего колеса. Поддомкратьте задок автомобиля и установите его на подпорки. Снимите колесо.

Верхний рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

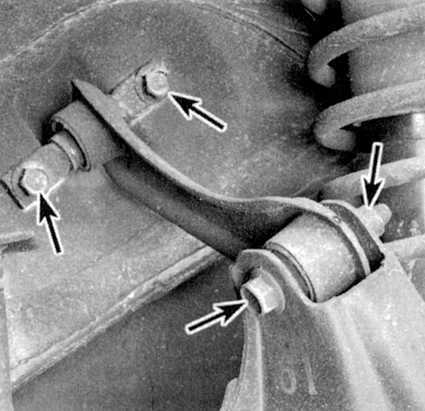

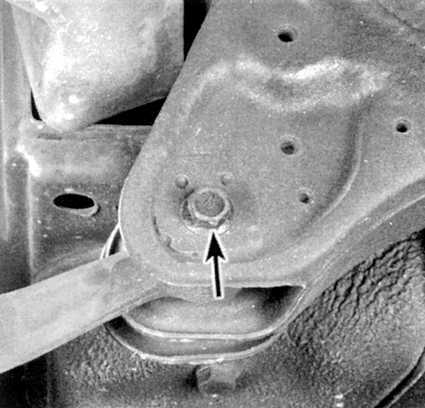

1. Отдайте гайку сквозного болта крепления верхнего рычага подвески к продольному рычагу (см. сопроводительную иллюстрацию), извлеките болт. 2. Выверните болты хомута крепления опорной втулки внутреннего конца рычага к днищу автомобиля (см. иллюстрацию выше). Снимите верхний рычаг. 3. Проверьте опорную втулку на наличие трещин, признаков отвердевания или старения резины. Дефектная втулка подлежит выпрессовыванию и замене работу следует производить в условиях мастерской автосервиса. 4. Установка производится в обратном порядке. Проследите за соблюдением требуемых усилий затягивания крепежа.

Нижний рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

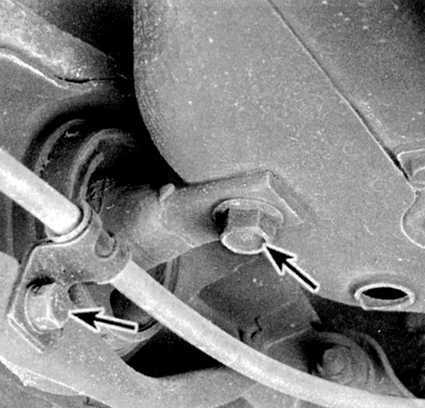

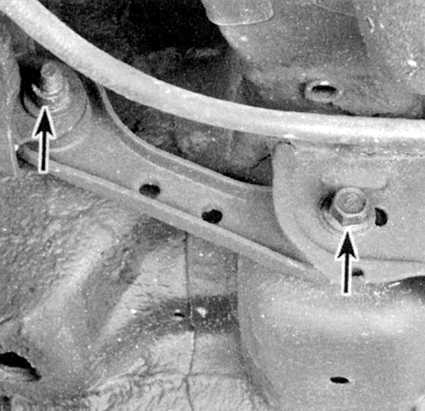

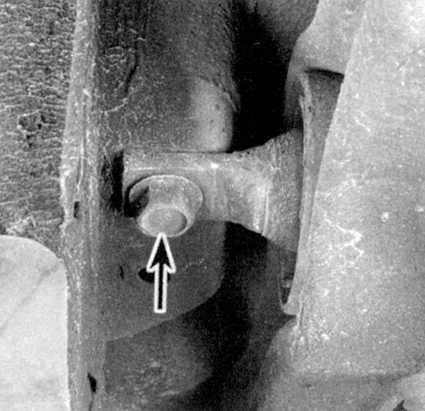

1. Выверните болт крепления нижнего рычага к продольному, а также болт крепления амортизаторной сборки к нижнему рычагу (см. Снятие и установка сборки заднего амортизатора с винтовой пружиной). 2. Отдайте гайку и извлеките осевой болт крепления внутреннего конца нижнего рычага к шасси автомобиля (см. сопроводительную иллюстрацию). Снимите нижний рычаг. 3. Проверьте состояние опорных втулок, в случае необходимости произведите их замену в условиях мастерской автосервиса (потребуется пресс). 4. Установка производится в обратном порядке. Проследите за соблюдением требуемых усилий затягивания крепежа.

Компенсационный рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните болт крепления компенсационного рычага к продольному (см. сопроводительную иллюстрацию). 2. Отдайте гайку сквозного болта крепления компенсационного рычага к днищу автомобиля (см. иллюстрацию выше). Извлеките болт и снимите компенсационный рычаг. 3. Проверьте состояние опорных втулок, в случае необходимости произведите их замену в условиях мастерской автосервиса (потребуется пресс). 4. Установка производится в обратном порядке. Проследите за соблюдением требуемых усилий затягивания крепежа.

Продольный рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините гидравлический шланг от колесного цилиндра/заднего суппорта. Сразу же закупорьте открытые концы шланга и штуцера во избежание попадания в систему грязи. Снимите тормозной барабан и башмачную сборку. На моделях с дисковыми тормозными механизмами задних колес снимите суппорт и тормозной диск. Отсоедините трос привода стояночного тормоза от исполнительного рычага (см. Главу Тормозная система). 2. Снимите щит тормозного механизма. 3. Отсоедините от продольного рычага сборки верхнего, нижнего и компенсационного рычагов (см. выше). 4a. Высвободите трос привода стояночного тормоза из кронштейна на сборке продольного рычага. Выверните болты крепления оси опорной втулки продольного рычага к днищу автомобиля и снимите рычаг (см. сопроводительные иллюстрации): левый болт крепления. 4b. Правый болт крепления. 5. Проверьте состояние опорных втулок, в случае необходимости произведите их замену в условиях мастерской автосервиса (потребуется пресс). 6. Установка производится в обратном порядке. Проследите за соблюдением требуемых усилий затягивания крепежа.

Видео про «Снятие и установка рычагов задней подвески» для Honda Civic

Сайлентблок УШАСТЫЙ и втулки задних рычагов Honda. «Гараж №6»

HONDA CIVIC — замена сайлентблоков передних рычагов и шаровых опор

Как правильно поставить сайлентблоки задних продольных рычагов на Honda CR-V, Civic, Integra

Видео тест-драйв

Хонда СРВ 3-е поколение

Honda CR-V 2008

Интерьер Хонды СРВ 3 2008

Хонда СРВ 3-его поколения

Также вы можете почитать обзор Honda CR-V 4 поколения

Заказы на Хонду CR-V 2.4 принимают с конца марта 2013 года. Покупателям доступны машины только с «автоматами» и в четырёх комплектациях. Цены — от 1 299 000 до 1 529 000 рублей.

Кроссовер Honda CR-V нам понравился. Ориентирован на семейные ценности и со своими задачами справляется на ура. У него просторный и удобный салон, продуманный и вместительный багажник, а подвеска представляет собой удачный сплав добротной управляемости и комфортабельности. Но и недостатки незамеченными не остались. Медлительный «автомат» не позволял неплохому мотору реализовать свой потенциал — более или менее динамично можно было ехать, только подгоняя автомобиль плёткой ручного режима коробки передач. Наконец, двухлитровый вариант оказался не слишком способным бойцом на бездорожье из-за малого клиренса и слабенькой геометрической проходимости. Но от этих бед у Хонды один ответ — CR-V с мотором 2.4.

В российском представительстве Хонды уточняют, что основными конкурентами для CR-V 2.4 являются Toyota RAV4, Ford Kuga, Volkswagen Tiguan и Mitsubishi Outlander. К слову, с января по апрель 2013 года самым продаваемым из этого списка стал RAV4 — 11 410 штук (+19% по сравнению с таким же периодом прошлого года).

Если у двухлитровых машин передний бампер в прямом смысле выдающийся, то у автомобилей с мотором 2.4 он скошен снизу для лучшей геометрической проходимости. Полезная мелочь. И ещё: пятидверка с мотором 2.4 короче двухлитрового аналога на 21 мм (как раз за счёт иного переднего бампера).

Такие модификации поставляются в Россию из США, что накладывает свой отпечаток. Модернизированная а 2.4 (индекс K24Z), развивающая 190 л.с. и 220 Н•м (было 166 и 218 соответственно), рассчитана на потребление «девяносто второго» бензина. В теории подвеска версий 2.4 отличается от калибровки двухлитровых модификаций большей мягкостью пружин и амортизаторов. Также различны и передние бамперы: у более мощных машин угол въезда составляет 28 градусов против 19 градусов у 150-сильных «си-ар-вишек». Получилось ли у хондовцев разом избавиться от недочётов машин с мотором 2.0? Скажем так, удалось многое подправить.
