Где Находится Блок Предохранителей Уаз Буханка

Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.

Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.

Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

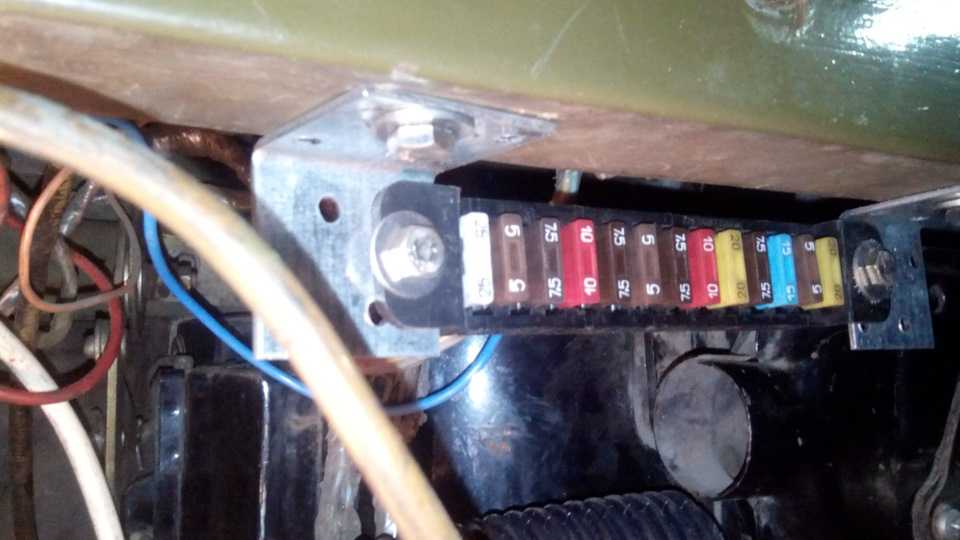

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

Zombie Hunter:УАЗ — машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

Капитальный ремонт проводки УАЗ Буханка

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

На автомобилях УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 все важные электрические цепи бортовой системы электрооборудования защищены с помощью плавких предохранителей разного номинала. Все предохранители собраны в единый блок предохранителей.

Блок предохранителей и реле на УАЗ вагонной компоновки, цепи защищаемые предохранителями.

Блок предохранителей установлен в кабине, на надставке рейки панели передка под панелью приборов слева от водителя. Кроме того, на санитарных автомобилях УАЗ-396295, грузопассажирских автомобилях УАЗ-396255 и микроавтобусах УАЗ-220695 оснащенных антиблокировочной системой тормозов АБС, установлен дополнительный блок предохранителей системы АБС. Он расположен на перегородке за сиденьем водителя.

Электрические цепи защищаемые плавкими предохранителями на УАЗ вагонной компоновки с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Электрические цепи защищаемые плавкими предохранителями антиблокировочной системы тормозов АБС.

F1 на 40 ампер, контакт I — Система питания антиблокировочной системы тормозов АБС. F2 на 25 ампер, контакт II — Система питания антиблокировочной системы тормозов АБС.

Не горит свет на УАЗ

У электрических схем головного освещения есть различия в зависимости от того, какой модели будет автомобиль УАЗ. Самая простая схема, включающая в себя центральный и ножной переключатели света, термобиметаллический предохранитель и пара двух контактных ламп, принадлежит УАЗ-3151. Когда исчезает свет фар, водители на этих внедорожниках, первым делом проверяют, не отключился ли 20-ти амперный термобиметаллический предохранитель ПР2-3722000-Б, который расположен с левой стороны передней панели. Если он отключился, то для его включения нужно нажать на кнопу, но только спустя несколько минут, необходимых для его охлаждения.

Если после повторного включения головного освещения, свет через некоторое время вновь гаснет, то либо он вышел из строя, либо сила тока в цепи стала больше 20А. Например, из-за подключения через него противотуманных фар. Или вместо обычных ламп, в фары поставили галогенные, которые могут быть почти в два раза большей мощности, что и привело к возрастанию силы тока.

Если дополнительных потребителей на этом предохранителе нет, тогда вероятной причиной будет короткое замыкание в электрической цепи головного освещения. Наиболее уязвимыми местами, где может перетираться изоляция жгута проводов, будет место расположения заслонки «печки» и тросика открывания капота.

Также, свет в фарах пропадает из-за неисправности центрального или ножного переключателя света. Бывают случаи, когда переключатели света, отключают головное освещение в результате наезда на кочки при движении по грунтовой дороге или пересечённой местности. Из-за тряски, при движении с дальним светом, может даже нить дальнего света коротнуть на нить ближнего света, в результате либо сгорает лампочка, либо отключается предохранитель.

Ещё одной проблемой становится то, что внедорожники УАЗ эксплуатируются достаточно долго и довольно часто меняют владельцев, которые пользуясь этим автомобилем, вносили изменения в электрическую схему головного освещения. В этом случае, очередному владельцу этого автомобиля, бывает сложно найти неисправность, из-за которой не горит свет в фарах. В качестве примера можно привести следующие изменения. Вместо штатного предохранителя ставят АЗС (автомат защиты сети, можно выбрать от 5А до 25А) или просто плавкий предохранитель, а где он стоит и для чего предназначен нельзя найти, ни в одном руководстве по эксплуатации УАЗиков.

• Где находится лонжерон рено логан



• Полный привод 2 hummer прохождение



• Как поменять масло в скутере сузуки



• Рено меган 2 глохнет на холостых оборотах причина



• Замена пятки на калине

Выбор и установка реле и предохранителей

При выборе реле и предохранителей для УАЗ Буханка инжектор необходимо учитывать их соответствие спецификациям производителя и требованиям схемы электрооборудования.

Приобретение оригинальных реле и предохранителей от производителя является наиболее предпочтительным вариантом, поскольку они точно соответствуют требованиям и обеспечивают надежную и безопасную работу схемы электрооборудования.

Однако, в случае недоступности оригинальных комплектующих, можно использовать аналоги, при условии, что они имеют аналогичные технические характеристики и подходят по размерам и форме установочного места.

Выбор предохранителей следует осуществлять с учетом требований схемы электрооборудования и максимальных токов, которые они должны выдерживать

При установке предохранителей следует обратить внимание на их правильное обозначение и заменять поврежденные предохранители только на аналогичные по номиналу

Установка реле и предохранителей должна выполняться с соблюдением указаний производителя и электробезопасности. Перед установкой следует отключить автомобиль от источника питания, а также проверить соответствующие контакты и провода на предмет коррозии, изоляции и целостности.

По окончании установки необходимо проверить работоспособность схемы электрооборудования, убедившись в правильной работе реле и предохранителей.

Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.

Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:

— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений

— Осторожно снять крышку не прикладывая чрезмерных усилий

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.

Назначение реле.

R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.

Электрические цепи, защищаемые плавкими предохранителями.

F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.

F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.

Назначение реле.

R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.

Электрические цепи, защищаемые плавкими предохранителями.

F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.

Где же находятся предохранители автомобиля УАЗ Буханка с инжектором?

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 – цепи контрольных приборов;
№ 2 – цепи указателей поворота;
№ 3 – цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Замена реле и предохранителей

В процессе эксплуатации УАЗ Буханки инжектор могут возникнуть ситуации, когда необходимо заменить реле и предохранители. Это может произойти в случае выхода из строя электрических компонентов или при необходимости установки более надежных элементов. В данном разделе мы расскажем о процессе замены реле и предохранителей.

Для замены реле и предохранителей необходимо выполнить следующие шаги:

1. Отключите питание. Перед началом работы рекомендуется отключить питание от автомобиля. Для этого необходимо отсоединить провод от положительного контакта аккумулятора.
2. Локализуйте идентификационные маркировки. Реле и предохранители находятся в специальных блоках, которые обозначены соответствующими маркировками. Внимательно изучите схему электропроводки, чтобы точно определить положение каждого элемента.
3. Извлеките старые реле и предохранители. С помощью специальных инструментов аккуратно извлеките старые реле и предохранители из блоков.
4. Установите новые реле и предохранители. Вставьте новые элементы в те же самые места, откуда вы извлекли старые. Убедитесь, что они плотно прилегают и не имеют повреждений или признаков коррозии.
5. Проверьте работу системы. Включите питание и проверьте работу автомобильных систем, связанных с замененными реле и предохранителями.

Важно помнить, что замена реле и предохранителей должна выполняться с осторожностью и аккуратностью. При необходимости обратитесь к специалистам или ознакомьтесь с руководством по эксплуатации автомобиля УАЗ Буханка инжектор

Схема предохранителей в салоне с расшифровкой

Салонные модули на «буханках» разных годов выпуска имеют отличающиеся друг от друга схемы и назначение предохранителей.

Авто до 2007 года

На внедорожниках до 2007 г.в. под приборной доской установлен блок, который использовали на автомобилях семейства ВАЗ-2110 с карбюратором. Расположение коммутационных переключателей и перемычек в нем таково:

В коробке находятся предохранители, присоединенные к следующим устройствам:

• противотуманным фарам;
• лампам габаритов;
• отопителю;
• дальнему и ближнему свету;
• указателям поворота;
• прикуривателю;
• электрическому моторчику стеклоподъемников;
• сдвижному люку;
• клаксону;
• дворнику;
• обогревателю на заднем стекле;
• стеклоомывателю;
• регулировке обзорных зеркал.

На плате также имеются релейные переключатели, обеспечивающие правильный порядок пуска нескольких электроприборов:

• ПТФ;
• поворотников;
• сигналов торможения;
• головного света;
• стеклоочистителя.

УАЗ до 2011 года

На «буханках» между 2007 и 2011 г.в. в салоне находится набор предохранителей, обеспечивающих защиту такого электрооборудования:

• противотуманок;
• огней заднего хода;
• габаритов;
• теплового реле печки;
• подсветки ГРЗ;
• розетки для подключения переноски;
• дефростера внешних зеркал;
• антиобледенителя стекол;
• стоп-сигналов;
• индикаторов и приборов в салоне.

Схема с условными обозначениями элементов такова:

Машины после 2011 года

Диаграмма расположения вставок на машинах после 2011 г.в. представлена ниже:

Здесь находятся перемычки, подключенные к таким электроприборам:

• клаксону;
• прикуривателю;
• габаритным огням;
• противотуманкам;
• аварийной световой сигнализации;
• клаксону;
• сигналам торможения;
• подогреву сидений;
• компрессору кондиционера;
• управлению наружными зеркалами;
• дальнему и ближнему свету;
• электрическим стеклоподъемникам.

Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит

УАЗ «Буханка» совершенно не реагирует на наши действия. В этом случае стоит выполнить некоторые действия:

1. Проверяют аккумуляторную батарею на наличие зарядки.
2. Если зарядка есть, то тем же тестером проверяют целостность электрических проводов между катушкой и генератором. Двигатель автомобиля может не заводиться именно по причине обрыва цепи питания или окисления контактов. Соединения зачищают, а провода меняют на новые.
3.  Следующая причина молчания двигателя – отсутствие искры на свечах зажигания. Проверить наличие искры несложно, достаточно снять высоковольтный провод и поднести его к раме автомобиля. При повороте ключа зажигания должна проскакивать искра между кабелем и корпусом авто. Теперь для работы двигателя необходимо заменить свечи на новые.

Их работа построена по следующему принципу: при неисправности электрического блока или электрооборудования происходит повышение силы тока, проволочка, по которой движется ток на предохранитель перегорает (происходит короткое замыкание). Электрическая цепь обрывается, целостность системы нарушается, но сам прибор остается невредимым.

Иными словами, предохранители выполняют задачу защиты электродеталей, узлов и оборудования от возможного короткого замыкания.

Порядок расположения защитных устройств в монтажном блоке

№ п/п	За что отвечает	Примечание
1	Резервный разъем
2	Габаритное освещение	Левая сторона
3	Ближний свет	Левая сторона
4	Дальнее освещение	Левая сторона
5	Противотуманки	Левая сторона
6	Лампа для подсветки места установки монтажного блока	Левая сторона
7	Стоп-сигналы задних фонарей	Левая сторона
8	Аварийная сигнализация	Левая сторона
9	Клаксон (звуковой сигнал )	Левая сторона
10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления	Левая сторона
11	Отвечает за прикуриватель	Левая сторона
12	Задняя противотуманка (при наличии)	Левая сторона
13	Резервный разъем
14	Резервный разъем
15	Габаритное освещение	Правая сторона
16	Ближний свет	Правая сторона
17	Дальнее освещение	Правая сторона
18	Противотуманки	Правая сторона
19	Задний ход (белый свет)	Правая сторона
20	Указатели поворотов (справа и слева)	Правая сторона
21	Работа отопительного прибора	Правая сторона
22	Мотор дворников и омыватели лобового стекла	Правая сторона
23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства	Правая сторона
24	Резервный разъем	Правая сторона
25	Работа приборов и сигнализаторов (датчиков)	Правая сторона
26	Резервный разъем	Правая сторона

В случае необходимости замены какого-либо предохранителя необходимо вынуть его из гнезда монтажного блока и поставить на его место новый. Это сделать совсем несложно, поскольку устройства являются штекерного типа.
