Топливная система уаз буханка инжектор 409 двигатель. узнаем новое: топливная система уаз «буханка» инжектор

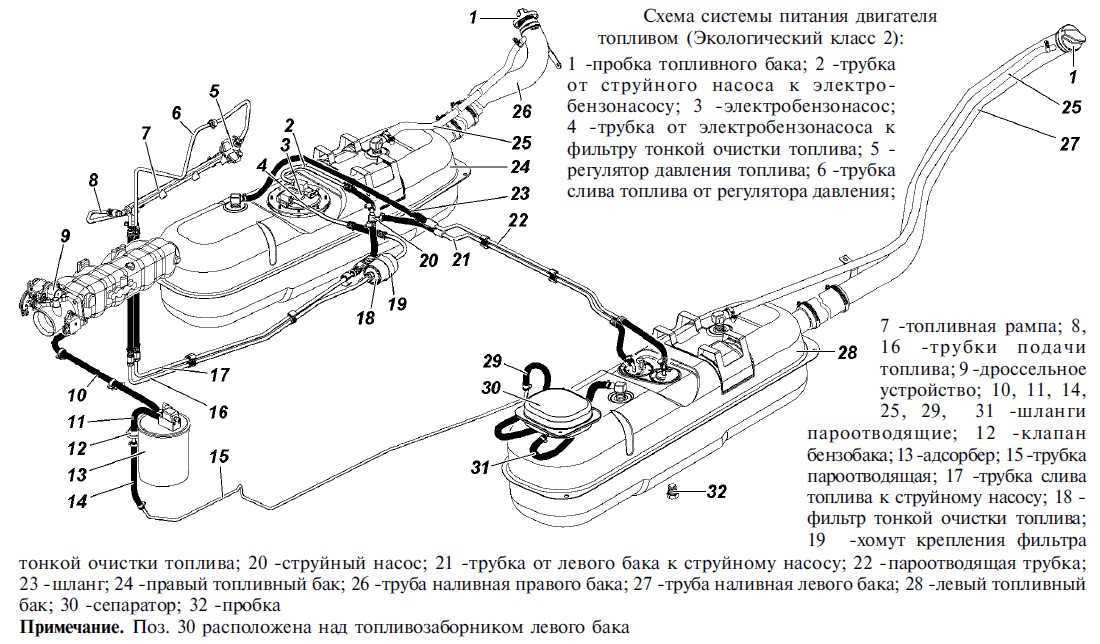

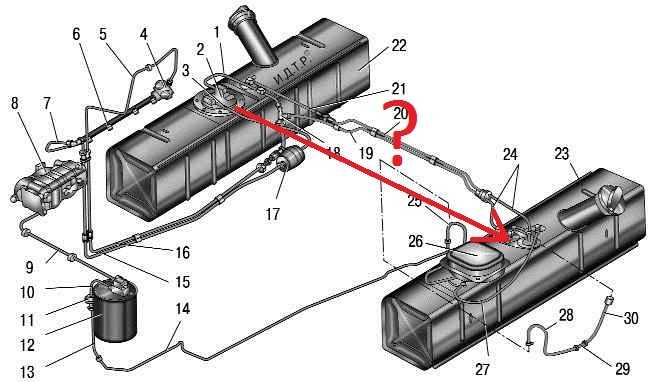

Схема УАЗ-390995, -220695, -396255 Буханка. Инжектор.

Салон автомобиля

Изменения коснулись и салона автомобиля, сделав модификацию привлекательной и способной конкурировать с автомобилями аналогичных производителей. Поменялась обивка, приборная панель, а так же электрическая схема салона.

УАЗ «Hunter», панель приборов:

Изменения произошли:

Установлена новая, информативная панель приборов;
Установлены электрические подъёмники стекол;
Схема электрооборудования УАЗ Хантер 315195 инжектор включает реле, защищающее впрыск топлива.Установлен электрический очиститель стекла и задней двери;
Применяются плавкие предохранители нового типа, защищающие двадцать шесть автомобильных цепей.

Недостатки системы:

При очень низких температурах существует вероятность замерзания топлива в банджо-болтах и переливном шланге, что приведёт к невозможности перетекания топлива из бака в бак и уравновешиванию давления в основном баке с атмосферным. Если основной бак закрывается максимально герметично, а давление в нём не может уравняться с атмосферным — будет происходить внешнее сдавливание бака. Бак будет сжиматься внутрь. При большом количестве циклов сжатия и разжатия, основной бак может треснуть. Чтобы этого избежать, при замерзании шланга, достаточно просто открыть доступ воздуха в бак: открыть сообщение бака с атмосферой через топливоприемник (трубка «Air») или установив крышку с дополнительного бака (с клапаном

, доступ атм. воздуха в баки осуществляется через нее).

Какой выбрать топливный фильтр для УАЗ Патриот

УАЗ Патриот очень популярный внедорожник на российском рынке и с поиском подходящего фильтра проблем возникать не должно. Но прежде чем покупать фильтр, необходимо четко убедиться со способом его крепления к топливной системе.

Существуют два основных вида крепления:

Штуцерный;
Быстросъёмный;

Для того чтобы избежать ошибки при покупке, будет лучше визуально осмотреть установленный фильтр. Понять какой фильтр установлен не сложно: штуцерный будет крепиться при помощи гаек, и для его снятия понадобится соответсвующий ключ (стандартного размера).

Быстросъемное соединение не подразумевает использование ключей, и исходя из названия, для демонтажа фильтра достаточно просто его отщелкнуть.

Далее для себя стоит определиться, соригинальный ли фильтр будет использоваться или же аналог. На тему оригинала или нет ведутся постоянные споры между всеми автолюбителями и выбор предстоит сделать самостоятельно

Важно лишь отметить, что не стоить излишне экономить на покупке и не покупать очень дешевый аналог. Если выбор стоит между оригиналом или подороже, лучше выбрать подороже

Для бензиновых двигателей УАЗ Патриот со штуцерным соединением наибольшей популярностью пользуются:

Оригинальные фильтры :

315195-111710;
315195-111710-10.

Аналоги:

21-00871-SX от Stellax;
9.3.70 PL от TSN.

Для штуцерного соединения подойдут:

FG 100 от Goodwill;
GB -335 PL от Big Filter.

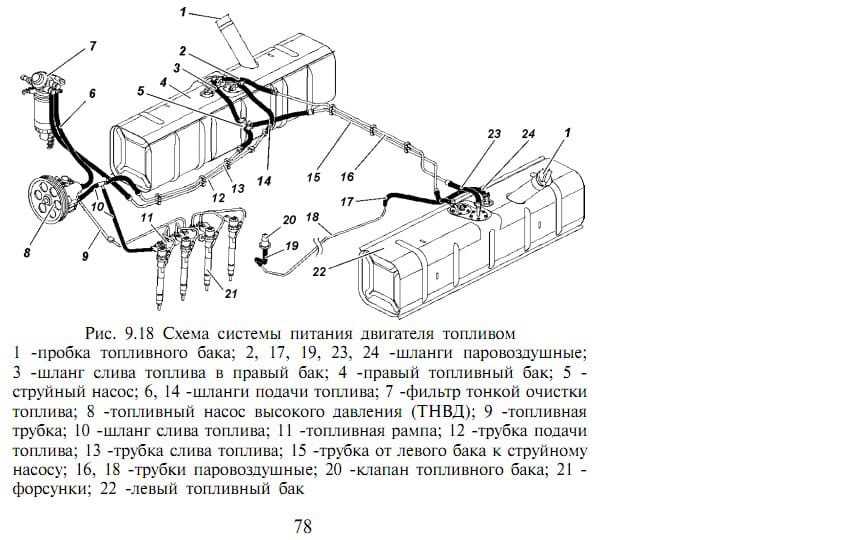

Для УАЗ Патриот с дизельным двигателем Iveco:

Iveco 299;
Sakuva FC-2904.

Для УАЗ Патриот с дизельным двигателем ЗМЗ-51432 отличной альтернативой оригинальным фильтрам является фильтр от KIA Sorento 2,5 л

Размеры топливного фильтра на UAZ Patriot 409
Артикул	Тип соединения	Диаметр трубок (резьбы), впуск/выпуск, мм	Высота, мм	Диаметр, мм
315195-1117010	Резьба	14х1,5	150	81
315195-1117010-10	Штуцер	8	210	81

315195-1117010-10

315195-1117010

Также, данные фильтры можно встретить и на следующих автомобилях УАЗ — Пикап, Хантер, Карго.

Наиболее часто применяемые аналоги представлены ниже.

Производитель	Артикул	Цена, руб.
Аналоги для фильтра с резьбовым соединением
Stellox	21-00871-SX	180
TSN 3.0	9.3.70 PL	160
Аналоги для фильтра со штуцерным соединением
Goodwill 3.8	FG 100	260
BIG Filter 4.2	GB-335PL	240

Самостоятельная чистка

Диагностика и ремонт топливных систем УАЗ в Ростове-на-Дону

Мы проводим диагностику и ремонт топливных систем автомобилей УАЗ, устраняем все неполадки в работе дизельных и бензиновых двигателей и топливных систем качественно и с гарантией.

Мы производим следующие виды ремонта топливной системы УАЗ:

диагностика топливной системы;

ремонт бензиновой топливной системы;

ремонт дизельной системы подачи топлива;

настройка работы всех составляющих топливной системы.

Сервисный центр Альфа-Рост оборудован современными высокотехнологичными средствами диагностики, обслуживания и ремонта. Высококвалифицированный персонал производит качественное техобслуживание и ремонт всех коммерческих грузовых автомобилей в строгом соответствии с требованиями завода-изготовителя.

Мы выполняем следующие работы по ремонту топливной системы УАЗ :

проверка давления топлива в системе питания
устранение снижения давления в системе питания
снятие и установка воздушного фильтра
снятие, ремонт и установка топливного насоса
замена топливных баков
снятие и установка дроссельного узла
проверка и замена регулятора холостого хода
снятие и установка топливной рампы
проверка и замена форсунок
замена регулятора давления топлива

Компания Альфа-Рост выполняет срочный и текущий ремонт топливной системы двигателей автомобилей УАЗ по выгодным ценам в Ростове и Ростовской области.

Воздушный фильтр уаз буханка 409

УАЗ «Буханка» состоит из множества деталей самого разного назначения и размеров. Каждая из них требует особенно тщательного присмотра, а также своевременного ремонта.

Если за своим автомобилем не следить, можно попасть в трудные ситуации. Одной из важных частей является воздушный фильтр. Мы поговорим о таковом на 409 модификации.

Описание фильтра:

Казалось бы, зачем он нужен? Его роль трудно переоценить. Опытный водитель знает, что он необходим для очистки воздуха, который поступает прямиком в двигатель. Фильтр установлен в моторном отсеке, рядом с радиатором.

Если его (фильтра) работа будет нарушена, это повлияет за собой существенные нарушения самого двигателя, вплоть до его остановки.

«По полочкам»

ВФ находится внутри специального корпуса, выполненного из металла и служащего защитой деталей. К ним относятся патрубок, хомут (в нижней части).

Требуется надёжно закрепить этот корпус, в противном случае это приведёт к появлению посторонних звуков в моторе.

Фильтр представлен цилиндрической формой. Важнейшую роль играет специальная трубка, которая обкручена фильтрованной бумагой. На низ ставится крышка, а вверху находится кольцо из резинового уплотнителя.

Имеется так называемая «обечайка», специальный провод.

Завод устанавливает ВФ только производства РФ, которое находится выпущенные в Орловской области, городе Ливны.

Следует помнить о характеристиках фильтров: очиститель имеет ширину18 см и 2 мм, высоту 24 см и 85 мм, 8 см и 65 мм имеет внешний диаметр и 1см и 5 мм — внутренний.

Советы:

Замена должна производиться каждые 10-15.000 км пробега.
Проводить своими руками.
Купить вначале новый очиститель.

В случае игнорирования данных требований двигатель будет перегреваться, испытывать потерю мощности, будут посторонние звуки и произойдёт большой перерасход топлива.

Замена:

Перед началом работы необходим набор инструментов, которые вам понадобятся: торцевой ключ на «12» или в виде головки, гаечный ключ на «17» и плоская отвертка.

Сам процесс установки нового воздушного фильтра состоит из нескольких этапов:

Подготовительный этап. Делать надо всё по алгоритму. В первую очередь необходимо обесточить автомобиль. Затем ключом ослабить хомуты, которые служат для удерживания корпуса. Потом следует отвинтить болт (держит патрубок), а сам патрубок отвести немного в сторону. Делаем как можно слабее затяжку хомута, который находится на воздухозаборном шланге, а сам шланг отсоединяем и уводим в сторону. Фильтр готов можно доставать.
Основной этап. Начинаем ключом на «17» откручивать гайку, которая держит крышку, потом её снимаем с самим элементом. Внимательно осматриваем всю конструкцию. При малом уровне засорения она подлежит дальнейшему использованию. Если дальнейшее использование затруднительно, то вместо старых деталей устанавливаем только новые.
Заключительный этап. В самом конце работы возвращаем все элементы на место с соблюдением обратного порядка установки. Тщательно очищаем изделие, и ваш фильтр заработает как часы.

Автомобиль не терпит небрежности по отношению к себе. Это должны запомнить все водители.

buhanka-uaz.ru

УАЗ Буханка подробно о расходе топлива

Следите за давлением в шинах УАЗа. Помните, что давление в задних колесах должно быть немного выше, чем в передних.
Попробуйте произвести калибровку бортового компьютера.
Подбирайте бензин. Не забывайте, что цена ровна качеству. Низкая стоимость неизвестного бренда не обеспечивает высокое качество топлива, выбирайте проверенные компании.
Производите регулярную проверку запчастей. Своевременная замена кислородного датчика и воздушного фильтра сокращает расход горючего на 15%.
Оптимально используйте кондиционер, печку и т.д.

В 1997 году была произведена модернизация УАЗа Буханка, установлен инжекторный мотор ЗМЗ-409 на 2,7 литра. Эта модель отличается более высокой мощностью. Как и предшественник, этот мотор агрегатируется с 4-х ступенчатой механической коробкой передач. Затрата топлива на УАЗ Буханка с карбюраторным двигателем будет отличаться. Если стоит карбюратор, расход топлива в соотношении на 100 км немного выше.

Система впрыска бензина с микропроцессорным управлением подачей топлива и зажиганием

Назначение
Система обеспечивает:- фазированный многоточечный впрыск бензина во
впускной трубопровод двигателя;- управление системой зажигания;-
самодиагностику системы управления двигателем и индикацию неисправностей.

Состав системыРис. 3.50. Двигатель УМЗ-420 (вид спереди):1 -демпфер коленчатого вала с синхродиском; 2
-датчик положения коленчатого вала; 3 -шайба; 4 -винт; 5 -датчик
температуры охлаждающей жидкости; 6 -форсунка топливная; 7 -винт
токсичности холостого хода; 8 -датчик массового расхода воздуха; 9
-регулятор холостого хода; 10 -датчик положения дроссельной заслонки; 11
-устройство дроссельное; 12 -датчик температуры воздуха; 13 -болт;
14 -шайба пружинная; 15 -датчик детонации; 16 -катушка зажигания
2-го и 3-го цилиндров; 17 -свеча зажигания; 18 -кольцо уплотнительное;
19 -шайба; 20 -датчик положения распределительного вала

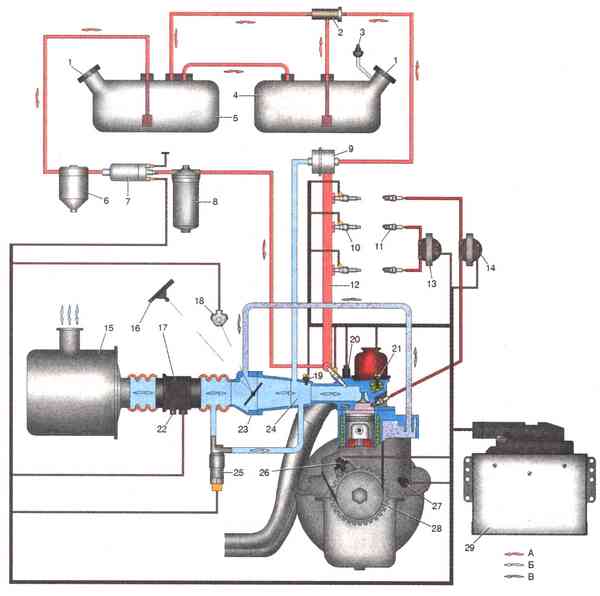

Принципиальная схема системы питания и управления двигателем показана на
рис.3.49, а расположение датчиков на двигателе — на рис. 3.50.Рис. 3.49.
Принципиальная схема системы питания и управления двигателем с впрыском
бензина:1 -пробка топливного бака герметичная,2 -струйный насос,3
-клапан бензобака,4 -правый бак, 5 -левый бак,6 -фильтр грубой
очистки топлива,7 -электробензонасос,8 -фильтр тонкой очистки
топлива,9 -регулятор давления топлива,10 -форсунки топливные,11
-свечи зажигания,12 -топливная рампа,13 -катушка зажигания 2-го и 3-го
цилиндров,14 -катушка зажигания 1-го и 4-го цилиндров,15 -фильтр
воздушный,16 -педаль акселератора,17 -датчик массового расхода
воздуха,18 -датчик положения дроссельной заслонки,19 -датчик температуры
всасываемого воздуха,20 -датчик детонации,21 -датчик температуры
охлаждающей жидкости,22 -винт токсичности холостого хода (на датчике 17
массового расхода воздуха),23 -дроссельное устройство,24 -ресивер
впускной трубы,25 -регулятор холостого хода,26 -датчик положения
коленчатого вала (датчик частоты), 27 -датчик положения распределительного
вала (датчик фазы), 28 -демпфер коленчатого вала с синхродиском;29 -блок
управления двигателем (контроллер)

Блок 29 управления двигателем (см. рис. 3.49) типа «МИКАС-7.2» или «М1.5.4-У
АВТРОН» (исполнение 291.3763-04).

Блок управления является многорежимным цикловым автоматом с разветвленной
программой регистрации-обработки информации и управления электромеханизмами
автомобильного двигателя.

Блок устанавливается в салоне автомобиля со стороны пассажира, справа на
боковой стенке.

Какой фильтр тонкой очистки топлива подходит на Уаз Хантер и Уаз Патриот с двигателем ЗМЗ-409, устройство и размеры

В зависимости от комплектации и исполнения, на автомобилях Уаз Хантер и Уаз Патриот с двигателем ЗМЗ-409 могут устанавливаться топливные фильтра тонкой очистки двух видов, различающихся по способу соединения с топливной магистралью.

Фильтр тонкой очистки топлива с каталожным номером 315195-1117010 имеет резьбовое соединение, а топливный фильтр с каталожным номером 315195-1117010-10 — штуцерное соединение.

— Высота корпуса, мм : 150 / 204 — Диаметр корпуса, мм : 81 с одной и 84,3 с другой стороны — Внутренняя резьба соединений фильтра ФТ 015-1117010 с обоих сторон : 14х1,5 — Диаметр штуцеров фильтра ФТ 015-1117010-10 с обоих сторон, мм : 8 — Тонкость отсева примесей : до 1 мкм, не ниже 98%, со 100% отделением воды.
— Испытан при давлении : до 30 атмосфер.

В целом конструкция любого фильтра тонкой очистки топлива представляет собой не разборную цилиндрическую емкость, внутри которого помещен фильтрующий элемент из специальной бумаги, которая обладает фильтрационными особенностям.

Фильтр тонкой очистки топлива Уаз Хантер и Уаз Патриот в разрезе

Фильтрующий элемент сложен в виде гармошки, улучшая, таким образом, качества фильтрации топлива. Корпус фильтра тонкой очистки топлива может быть изготовлен из стали, алюминиевого сплава или особо прочной пластмассы.

Аналоги фильтров тонкой очистки топлива 315195-1117010 и 315195-1117010-10

Аналоги этих топливных фильтров довольно несложно подобрать по каталогам фирм и производителей специализирующихся на производстве такой продукции. Основными критериями подбора для фильтра 315195-1117010 будут размеры резьбовых соединений входного и выходного отверстий в 14х1,5, а для фильтра 315195-1117010-10 — диаметр обоих штуцеров в 8 мм.

Как включить блокировку на ниве 2121

Например, аналогами топливного фильтра 315195-1117010 являются фильтры :

— Ливны ФТ 015-1117010, — Цитрон TSN 9.3.77,

— Невский Фильтр NF-2114G.
А аналогами топливного фильтра 315195-1117010-10

Пуск и остановка двигателя

Пуск холодного двигателя при температуре -20 С и выше.
Установите рычаг переключения передач в нейтральное положение.Включите
зажигание. При этом включается система управления двигателем, которая проводит
самодиагностику и включает электробензонасос, работа которого прослушивается при
неработающем двигателе.

При исправной системе управления сигнальная лампа неисправности должна
включиться и погаснуть. Если сигнальная лампа не гаснет, то необходимо
определить и устранить неисправность (см. раздел «Самодиагностика»). o Если пуск
производится после продолжительной остановки, рекомендуется подождать, пока
электробензонасос отключится (приблизительно 5 сек).

Примечание. Перед запуском двигателя с не заполненной топливом
системой питания рекомендуется, для облегчения прокачки системы топливоподачи,
выпустить из нее воздух через специальный винт фильтра тонкой очистки
топлива.- Нажмите на педаль сцепления до упора.- Включите стартер.-
После запуска двигателя отпустите ключ (выключите стартер).Повторную попытку
запуска двигателя осуществляйте не ранее чем через 15-20 сек.

При пуске двигателя не следует нажимать на педаль управления дроссельной
заслонкой. После пуска двигателя система его управления автоматически установит
повышенные обороты холостого хода для прогрева двигателя и будет постепенно, по
мере прогрева двигателя, снижать их до минимальных.

Если двигатель не пускается после трех попыток, прекратите пуск, выясните и
устраните неисправность.

Пуск холодного двигателя при температуре ниже -20 С. Пуск холодного двигателя
при низкой температуре производите после его предварительного прогрева (паром,
горячим воздухом и др.).

Дальнейшая последовательность операций остается такой же, как и в случае
пуска холодного двигателя при температуре окружающего воздуха -20 С и выше.

Пуск горячего двигателя. Последовательность операций остается такой
же, как и в случае пуска холодного двигателя при температуре окружающего воздуха
-20 С и выше.

Если двигатель не запускается с трех попыток, нажмите до упора на педаль
акселератора и на 2-3 секунды включите стартер. При этом блок управления
отработает функцию «Режим продувки цилиндров двигателя», после чего повторите
попытку пуска.

Остановка двигателя. Для остановки двигателя поверните ключ в
выключателе зажигания в положение «О». Перед остановкой двигателя необходимо
дать ему поработать в течение 1-2 минут с малой частотой вращения коленчатого
вала.

Замена топливного фильтра Уаз Патриот Евро 4

Топливный фильтр всегда в себе несет важную функцию, и если он не исправен, то работа силового агрегата становится попросту невозможной, на любом авто, в том числе и на отечественном популярном УАЗ Патриот.

Поскольку фильтр этот предназначается, дабы пропускать через себя топливо, как бензин, так дизель, дабы его очистить, следовательно, и эксплуатационный срок его зависит от качества потребляемого горючего.

Предлагаем вам рассмотреть, что собой представляет фильтр тонкой очистки топлива, и как осуществляется своими руками замена топливного фильтра на УАЗ Патриот.

Фильтр для топлива на Патриоте

Рассматриваемый нами сегодня фильтр тонкой очистки топлива по заявлению завода-изготовителя имеет рабочий ресурс, который равен 15-20 тыс. км пробега. Если Ваше авто проехало такой километраж, это все еще не будет являться показателем для проведения замены фильтрующего элемента.

Потребность в замене зависит в большинстве своем от качества потребляемого горючего и того, в какой среде эксплуатируется авто. Каждый владелец УАЗ Патриот знает, что это полноценный внедорожник, а на таких машинах принято менять фильтр через каждые 10 тыс. км пробега.

Опять же обратим ваше внимание, что замена топливного фильтра должна осуществляться все же при обнаружении водителем таких признаков во время езды, как:

Авто ни в какую не заводится.
При увеличении скорости и во время езды автомобиль дергается.
Силовой агрегат работает со сбоями на холостом ходу.

В таких случаях необходимо как можно быстрее произвести замену старого фильтра, главное знать, как снять его и установить новый.

Скорее всего, каждый знает, что востребованный УАЗ Патриот укомплектован силовыми установками: дизельной и бензиновой, и каждый может назвать отличия между ними, но далеко не все знаю какие отличия существуют между бензиновым и дизельным фильтрами.

Так называемый фильтр тонкой очистки топлива, занимающийся непосредственно очисткой дизеля, по своей конструкции не имеет никаких отличий от бензиновой версии.

Все же, помимо самого очищающего элемента такой фильтр оснащен специальными сепараторами, предназначающимися для выделения воды из топлива.

В некоторых машинах присутствует датчик воды и небольшой специальный краник, благодаря которому можно слить воду.

Важно! Если ваш UAZ Patriot оснащен дизельной силовой установкой, то дабы в баке не скапливался конденсат, следует его периодически дополна наполнять. Камера заднего вида для Уаз Патриот

Камера заднего вида для Уаз Патриот

Уаз Патриот иммобилайзер не видит ключ

Осуществляем своими руками замену топливного фильтра на Patriot

Необходимо выполнить некоторые несложные действия, дабы далее была вами собственноручно проведена замена топливного фильтра на рассматриваемом нами UAZ Patriot:

Двигатель авто оставляем в выключенном состоянии приблизительно на 20 минут, дабы таким образом понизить в системе давление.
Отключаем клемму «минус», обесточивая этим действием УАЗ.
Следующая манипуляция потребует от вас наличия 2-ух ключей. Одним из них удерживаем штуцер, а 2-ым отвинчиваем гайки, которыми крепятся наконечники.
При помощи специального стяжного хомута зафиксирован фильтр, его требуется ослабить.
Отсоединяем аккуратно топливные трубки

Не забываем, что эти самые трубки местах соединений оснащены уплотнительными резиновыми кольцами, быстро изнашивающимися, следовательно, им требуется уделить повышенное внимание.
На данном этапе вы легко можете снять фильтр и извлечь его из хомута. Теперь вы знаете, как снять фильтрующий элемент пошагово.
Установка нового элемента производится обратно описанной выше

Только перед этим в обязательном порядке убедитесь, что поток жидкости идет в нужном направлении. Для этой цели рекомендуется смотреть на специальную стрелочку.

Существенную роль играет экологический стандарт ЕВРО-3, -4. Модели УАЗ, производимые с 2005 года оснащены моторами ЕВРО-4, а до 2005 года выпускались Патриоты с ЕВРО-3.

Подведем итоги

Как итог, хочется отметить, что фильтрующий элемент в силовом агрегате любого авто, и уж тем более UAZ Patriot обязателен, в противном случае его отсутствие негативно отразится на моторе и на системе электронного топливного впрыска. Рекомендуется фильтр не удалять и регулярно следить за ним.

Возможные усовершенствования механизма

Работа генератора на автомобилях УАЗ вызывает множество вопросов и проблем. В первую очередь это касается старых конструкций и подключений. Кардинальный способ – полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, или подборка нового. Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования.

Штатный генератор УАЗа не справляется с возросшей нагрузкой и требует замены отдельных частей или всего устройства в случае, например, короткого замыкания статора. Но можно доработать и старый механизм установкой дополнительных диодов в выпрямительный блок. Автомобилисты модифицируют регулятор напряжения. А если он нового образца, то устанавливают трехуровневый элемент с выносным управляющим блоком. Наилучшие результаты, конечно, дает замена на иностранный генератор (к примеру, от «Тойоты», на 120А). Доработка сводится только к замене шкива коленчатого вала.

Топливный насос двигателя ЗМЗ-402

Описание конструкции топливного насоса

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.

Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Замена своими руками

Для обслуживания топливной системы необходимы гараж со смотровой ямой, набор ключей и отвертка с плоским жалом. При выполнении работ на машинах с бензиновым мотором отворачивают шланги под днищем автомобиля, поэтому потребуется инструмент для очистки резьбы от грязи.

На бензиновом двигателе

Пошаговый алгоритм замены узла:

Заехать в гаражный бокс со смотровой ямой или на подъемник.
Отсоединить клемму с отрицательного полюса батареи, затем открыть крышку монтажного блока.
Снять реле управления насосом и подключить аккумулятор к бортовой сети.
Запустить силовой агрегат, после выработки остатка топлива в трубках и рампе мотор заглохнет.
Спуститься под автомобиль и найти корпус фильтра, который крепится к лонжерону рамы напротив раздаточного редуктора.
Отсоединить магистраль подачи бензина из бака, топливо слить из трубки в заранее подготовленную емкость или на пол.
Отвернуть болт хомута, удерживающего фильтр. Если резьбовое соединение покрыто грязью, необходимо зачистить поверхности металлической щеткой и нанести жидкость типа WD-40.
Вылить остатки горючего из полости фильтра.
Снять шланг, соединяющий картридж и топливную рампу, остатки бензина слить на пол или в емкость.
Распаковать новый элемент и определить направление движения потока топлива (указывается стрелкой на корпусе).
Установить картридж (стрелка направлена в сторону двигателя) на топливные трубки, а затем закрепить деталь в кронштейне на раме автомобиля.
Отсоединить провод от отрицательной клеммы батареи, затем установить на место реле управления топливным насосом.
Установить аккумулятор, включить зажигание и выждать 10-15 секунд для заполнения магистралей топливом.
Запустить силовой агрегат и спуститься под машину. Осмотреть трубки и корпус фильтра. Если имеется течь бензина, то необходимо заглушить мотор и заменить уплотнительные кольца на штуцерах или установить новые трубки подачи горючего.

Полезный материал здесь: как слить бензин с уаз патриот

На дизельном моторе

Чтобы поменять фильтр на машине «Патриот» с дизелем «ЗМЗ-51432», необходимо:

Открыть капот, а затем отвернуть хомуты крепления корпуса воздушного фильтра к патрубкам.Популярный контент: замена воздушного фильтра уаз буханка
Отсоединить разъем от датчика определения воды в топливе (колодка находится на корпусе фильтра). В конструкции узла предусмотрены дополнительные разъемы для системы подогрева горючего и определения температуры жидкости. Эти разъемы размыкать не требуется.
Отвернуть руками корпус фильтрующего элемента, который необходимо быстро перенести в заранее подготовленную емкость для слива остатков дизельного топлива.
Дождаться слива горючего, а затем выкрутить датчик наличия воды (находится на донной части фильтра). Чувствительный элемент необходимо очистить от загрязнений чистой ветошью, а затем перевернуть резиновое уплотнительное кольцо на 180°.
Распаковать новый фильтр и закрутить в корпус датчик воды.
Установить на штатное место картридж, который необходимо затянуть рукой до упора.
Подкачать топливо ручной помпой, течь горючего не допускается.
Подключить жгут электропроводки к датчику наличия воды в топливе.
Произвести пробный запуск двигателя.

Вам будет интересно почитать здесь: как поменять воздушный фильтр на уаз патриот

Статистика

Как уменьшить расход бензина и топлива на УАЗе

Дело в том, что на «Патриоте», как и на других моделях машин этой марки, установлены два бензобака – основной и дополнительный. Главным является бак, который расположен справа, где установлен бензонасос. Соответственно левый бак – дополнительный. В процессе движения производится постоянная перекачка энергоносителя из дополнительного бака в основной, т.е. расход идет из вспомогательной емкости. К тому же, главный бак невозможно залить полностью, т.к. при достижении определенной отметки происходит перелив в дополнительный.

Военный УАЗ 469 и его гражданская модификация 31512 являются далеко не новыми машинами. Они сняты с производства достаточно давно, поэтому основная их масса пребывает не в лучшем техническом состоянии. С учетом того, что советский военпром никогда не задумывался об экономичности выпускаемого транспорта, сделать эти машины действительно экономичными не удастся. Затраты все равно будут составлять 15-16 литров на 100 км. Но не допустить совсем уж большого перерасхода можно

Особое внимание – техническому состоянию авто:

Схема подачи топлива

Система подачи топлива в машине

Топливная система УАЗ представлена в виде нескольких агрегатов, в том числе и топливного насоса. К последнему устройству топливо поступает из левого бака через специальную трубку, которая установлена на датчике топлива УАЗ «буханка». При необходимости левый бак пополняется автоматически за счет правой емкости. Необходимо отметить, что инжектор предполагает расходование топлива сначала из правого бака.

В топливной системе данного типа предусмотрена дополнительная магистраль слива жидкости в левый бак. В этой системе установлен струйный насос, который способствует перекачке топлива из правой емкости в левую. Инжекторный двигатель в данном случае работает за счет энергии сливаемой жидкости.

Необходимо отметить, что благодаря герметичности исключается возможность подтекания топлива и его испарения. Между наливной трубой правого бака и атмосферой имеется блок с клапанами. Этот агрегат инжектора установлен под капотом на радиаторе.

Учитывая конструктивные особенности системы подачи топлива, автомеханики рекомендуют следующее:

при закрытии горловин нужно убедиться, что пробки находятся в исправном состоянии, особое внимание следует уделить целостности прокладок, позволяющих герметично закрутить пробки;
если УАЗ «буханка» заправляется частично, тогда сначала нужно заполнить левый бак;
вести постоянный контроль расхода топлива с учетом изменения объема данной жидкости в каждом баке (из-за протекания топлива между рассматриваемыми элементами);
если выявлены нарушения автоматического протекания жидкости из правой емкости в левую, используется топливо 2-го бака инжектора, для чего потребуется перелить жидкость из первой емкости; чтобы проделать такую работу, автомеханики рекомендуют создать избыточное давление в правом баке при помощи насоса, подсоединенного к клапану бензобака;
чтобы обеспечить питание мотора из правой емкости, потребуется отсоединить шланг от трубки соответствующего датчика левого бака и затем соединить его с трубкой, размещенной на поперечине кузова УАЗа инжектора;
каждый владелец данного автомобиля должен знать, что на промежутке между регулятором давления и электробензонасосом (при включенном зажигании и на протяжении нескольких минут после его выключения) для системы питании характерно давление в 300 кПа.

Система подачи топлива УАЗа инжектора включает в себя 2 бачка, приемные трубки и фильтры. Необходимо отметить, что каждый бак имеет глухую пробку, в ее задачи входит обеспечение герметичности данной емкости. Под капотом автомобиля находится клапан бензобака. Он поддерживает постоянное давление в баке.

Что касается струйного насоса, то он представляет собой инжектор с проточным каналом, подключенным к трубопроводу слива жидкости в левую емкость. К правой емкости подключен инжекционный канал. Рассматриваемый агрегат установлен на раме левого лонжерона.

Форсунка является важным элементом топливной системы «буханки». Она имеет гидравлический клапан с соответствующим приводом. Это устройство предназначено для дозировки и тонкого распыления топлива в сторону впускного клапана цилиндра. Форсунки нужно устанавливать справа на мотор в предусмотренные отверстия. Для подключения форсунок используют двухконтактную розетку с защелками и пазом.
