Провод массы аккумулятора ваз 2107 инжектор

Какие последствия могут быть от повышенного напряжения генератора ВАЗ 2107 инжектор?

Повышенное напряжение генератора ВАЗ 2107 инжектор может привести к ряду нежелательных последствий, которые могут негативно повлиять на работу автомобиля. Неконтролируемое повышение напряжения может вызвать следующие проблемы:

Перегорание электрических компонентов: Повышенное напряжение может привести к перегрузке электрических компонентов автомобиля, таких как свечи зажигания, стартер, датчики и реле. Это может привести к их поломке и необходимости замены.
Выход из строя электроники: Повышенное напряжение может стать причиной выхода из строя электронных блоков управления автомобилем. Это может повлечь за собой серьезные проблемы с работой систем управления двигателем, включая системы впрыска и зажигания.
Плохая работа аккумулятора: Повышенное напряжение генератора может способствовать быстрому разряду аккумулятора. Это может привести к проблемам с запуском двигателя и постоянной необходимости подзарядки аккумулятора.
Повреждение электрической проводки: Повышенное напряжение может повредить электрическую проводку автомобиля, так как увеличивает ток, проходящий по проводам. Это может привести к обрывам проводов и возникновению коротких замыканий.
Нарушение работы оборудования автомобиля: Повышенное напряжение может привести к нестабильной работе электрического оборудования автомобиля, такого как фары, кондиционер, магнитола и другие системы комфорта и безопасности.

В целом, повышенное напряжение генератора ВАЗ 2107 инжектор может негативно сказаться на работе автомобиля, привести к серьезным поломкам и повысить риск аварийной ситуации

Поэтому важно следить за нормальным уровнем напряжения генератора и принимать меры по его регулировке и контролю

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

перегоревшие обмотки внутри агрегата;
межвитковое замыкание, образовавшееся в системе;
повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине. При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Как определить, почему нет зарядки АКБ на ВАЗ-2107

Специалисты рекомендуют несколько эффективных шагов выявить неисправности в токопроводящей цепи зарядки аккумулятора транспортного средства.

Во-первых, провести диагностику всех предохранителей, особенно с маркировкой «F10». Именно этот предохранительный элемент отвечает за подпитку обмотки возбуждения генератора.

Во-вторых, проверить приводной ремень: нет ли на нем разрывов, правильность его натяжки. Если придется регулировать натяжение приводного ремня, следует учитывать важный нюанс: не следует допускать его чрезмерного натяжения. Это может отразиться на подшипниках (они способны испортиться значительно быстрее, чем предписано по сроку их эксплуатации), а аккумулятор перезаряжаться не будет.

В-третьих, обратить внимание на лампу контроля уровня зарядки АКБ. Если она горит в половину накала, значит, аккумуляторная батарея заряжается плохо, и в этом виновата именно проводка

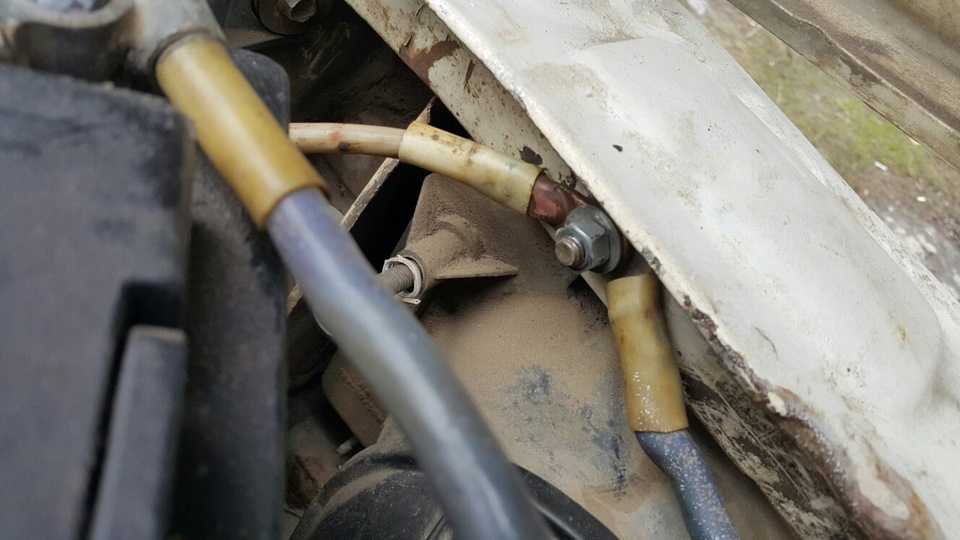

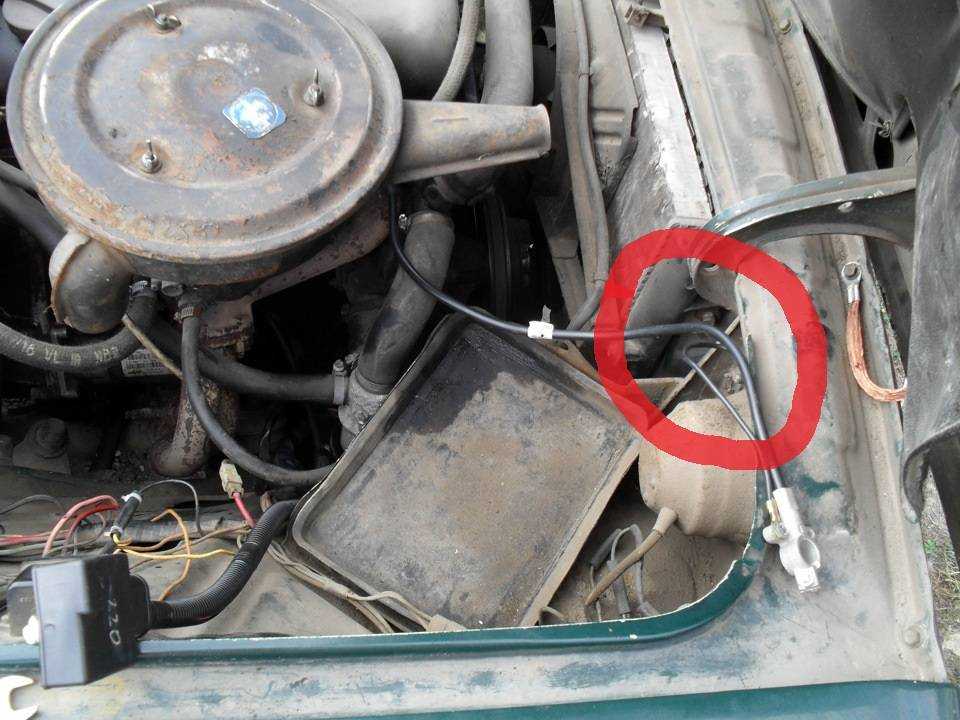

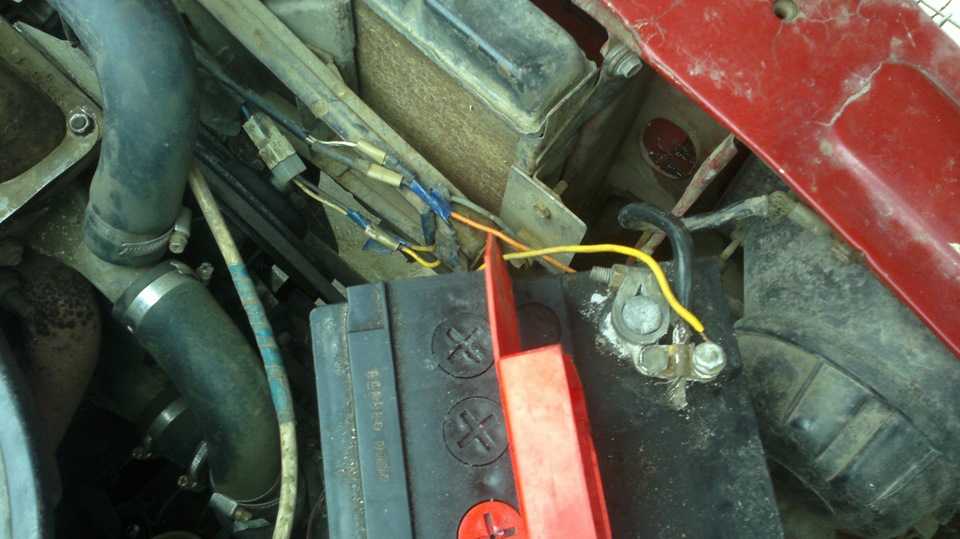

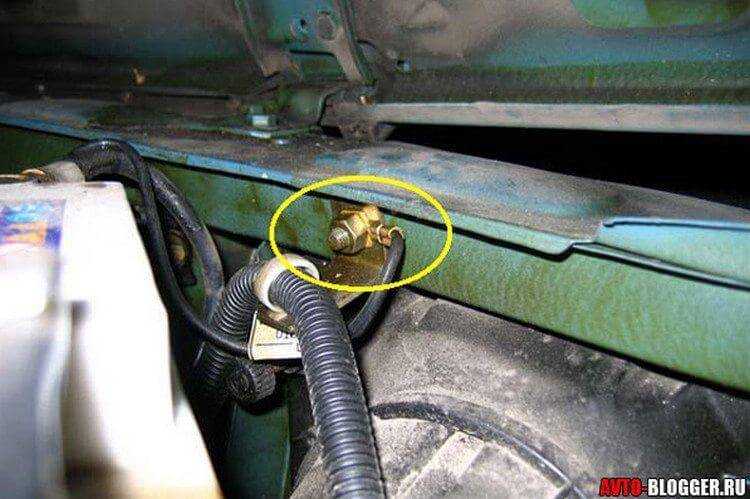

То есть неисправность необходимо искать в токопроводящих соединениях, идущих от АКБ до кузова машины. Причиной поломки может быть окисление контактов. Чтобы это проверить, следует:

выкрутить гайку;
зачистить контакт-клемму;
зачистить поверхность кузова;
установить провод на прежнее место.

Четвертым шагом поиска неисправности может быть проверка регулятора напряжения. В его функции относится стабилизация напряжения при выходе с генератора. При нарушении его прямых функций аккумулятор перестает нормально заряжаться. К сожалению, данная деталь ремонту не подлежит, ее попросту заменяют на новую.

Если регулятор напряжения исправен, то нужно искать причину неисправности в другом месте – в щеточном узле. Аккумулятор не будет заряжаться от генератора, в случае обрыва проводов, соединяющих контакты с этими щетками. Хотя причина может крыться либо в засорении самих щеток, либо в их чрезмерном износе.

Если и щеточный узел оказался в полной исправности, а зарядки аккумулятора нет, то выход остается один: полностью разобрать автомобильный генератор. После его демонтажа и разбора придется провести его диагностику с помощью тестера и мегомметра, это поможет вывить возможную причину неисправности генератора.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Влияние массы эбу на работу ВАЗ 2107 инжектора

Масса электронного блока управления (ЭБУ) играет важную роль в работе инжекторной системы автомобиля ВАЗ 2107. Она определяет функциональность и эффективность системы впрыска топлива, а также влияет на электронные компоненты и их надежность.

Используя принцип инжекторного впрыска, система управления автомобилем контролирует подачу топлива в цилиндры двигателя. При этом масса эбу ВАЗ 2107 инжектора определяет его мощность, скорость и точность работы. Чем больше масса эбу, тем больше возможностей устройства для мониторинга и управления двигателем. Оптимальная масса эбу обеспечивает более стабильную и экономичную работу двигателя ВАЗ 2107.

Однако, увеличение массы эбу может привести к некоторым негативным последствиям. Например, более массивный эбу может быть более трудным в установке и обслуживании, а также требовать более мощной и надежной электропроводки. Кроме того, большая масса эбу может увеличить расход топлива и ухудшить динамические характеристики автомобиля ВАЗ 2107.

С другой стороны, снижение массы эбу может принести некоторые преимущества, такие как улучшенная экономия топлива и более быстрая реакция системы впрыска. Однако, слишком легкий эбу может быть менее надежным и менее точным при выполнении своих функций. Недостаточная масса эбу может также негативно повлиять на электронные компоненты и устройства системы управления автомобилем.

Влияние массы эбу	Плюсы	Минусы
Большая масса эбу	Более стабильная работа двигателя	Более сложная установка и обслуживание
Снижение массы эбу	Улучшенная экономия топлива, быстрая реакция системы	Менее надежный и точный

В итоге, определение оптимальной массы эбу для ВАЗ 2107 инжектора является компромиссом между функциональностью, надежностью и динамическими характеристиками автомобиля. Правильный выбор массы эбу позволяет сохранить гармоничность работы системы впрыска и обеспечить удовлетворительные рабочие характеристики автомобиля ВАЗ 2107 инжектора.

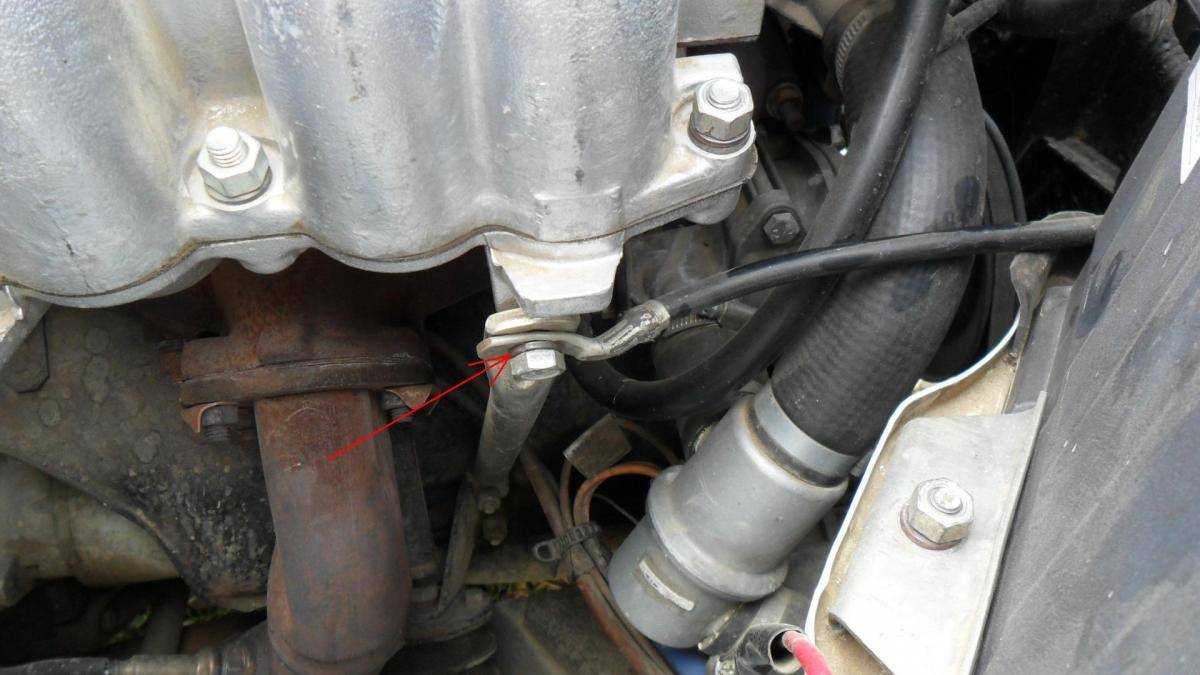

Плохая масса двигателя

При возникновении неполадок следующего характера:

При заряженном аккумуляторе не заводиться автомобиль.
Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

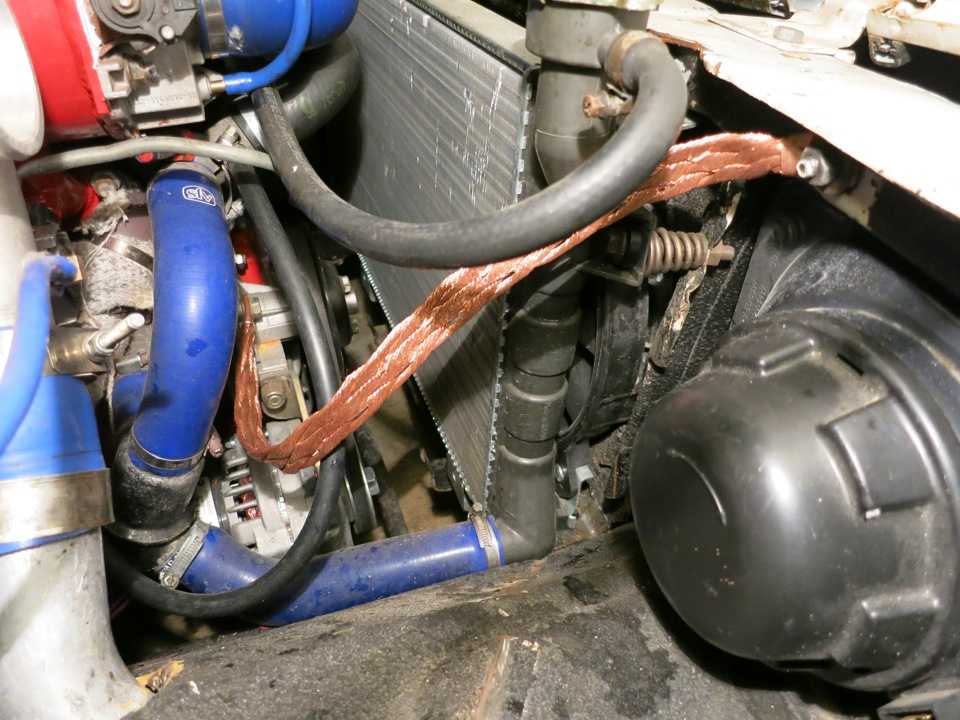

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Что делать, если на ВАЗ 2107 (инжектор) не заряжается аккумулятор?

В машине два источника энергии. Аккумуляторно-генераторная батарея. Кроме того, генератор является основным, так как он способен заряжать аккумулятор во время движения. В самых крайних и безнадежных случаях можно использовать аккумулятор. По разным оценкам, в самом оптимистичном случае аккумулятор может проехать около 100 км по ровной дороге. В этом случае нельзя включать фары, выключить печку и, желательно, чтобы температура окружающей среды была невысокой, а скорость вращения – постоянной, чтобы не включался вентилятор радиатора. И аккумулятор будет полностью заряжен. Только в этом случае вся энергия уйдет в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это трехфазный синхронный двигатель.

Причины, по которым аккумулятор не заряжается, могут быть общими, независимо от того, карбюратор у вас или инжектор. Рассмотрим причины, по которым неисправность кроется в генераторе, то есть на его выводах нет напряжения. Это может произойти из-за того, что выпрямительные мосты (диод), обмотка и по многим другим причинам сгорели.

Внимание! Прежде чем констатировать, что в генераторе ВАЗ 2107 пропал заряд, проверьте:

Если у генератора есть входное напряжение, это еще не доказывает, что это он поврежден и что нет выходного тока. Ведь диоды подают ток на обмотку возбуждения генератора. В этом случае на приборной панели загорится индикатор заряда аккумулятора.
Также стоит измерить напряжение в сети тестером. Если оно меньше 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
необходимо проверить ремень генератора, точнее его натяжение. Если он натянут свободно, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит сам по себе, так как контакта нет.
Реле зарядки генератора вышло из строя. Об этом нужно говорить отдельно.

Реле зарядки ВАЗ 2107 (инжектор) находится в одном корпусе с щеточным механизмом и его задача – стабилизация выходного напряжения. Несколько лет назад были реле, которые были напечатаны на печатной плате и располагались под приборной панелью, они не были разъемными. На рисунке реле обозначено стрелкой. В быту из-за характерной формы его называют «таблеткой».

Сейчас, с развитием микроэлектроники, печатная плата успешно заменяется полупроводниковым реле. Размеры небольшие и проблем с установкой нет.

Схема подключения генератора на ВАЗ 2107

Схема зарядки на ВАЗ 2107 зависит от типа используемого генератора. Для подзарядки АКБ на таких автомобилях как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые располагаются на карбюраторном двигателе, вам понадобится генератор типа Г-222 или его аналог с максимальным током отдачи 55А. В свою очередь, автомобили ВАЗ-2107, в которых в инжекторном двигателе используется генератор 5142.3771 или его прототип, который называется высокоэнергетическим генератором, с максимальным током отдачи 80-90А. Также можно установить более мощные генераторы с током отдачи до 100А. Выпрямители и регуляторы напряжения встроены во все типы генераторов переменного тока, как правило, выполнены в одном корпусе со щетками или являются съемными и крепятся к самому корпусу.

Схема зарядки ВАЗ 2107 имеет небольшие отличия в зависимости от года выпуска автомобиля. Самая важная разница заключается в том, есть ли на приборной панели индикатор заряда, а также способ его подключения и наличие вольтметра. Эти схемы в основном используются на карбюраторных автомобилях, тогда как на автомобилях с инжекторными двигателями схема не меняется, она идентична тем автомобилям, которые выпускались ранее.

Обозначения генераторной установки:

«Плюс» силового выпрямителя: «+», В, 30, В +, BAT.
«Масса»: «-», D-, 31, B-, M, E, GRD.
Выход обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
Выход для подключения к сантехнической лампе: D, D +, 61, L, WL, IND.
Фазовый выход:

, W, R, STА.

Нулевая точка вывода обмотки статора: 0, MR.
Выход регулятора напряжения для подключения его к бортовой сети, обычно к «+» батареи: B, 15, S.
Выход регулятора напряжения для питания его от замка зажигания – IG.
Выход регулятора напряжения для подключения к бортовому компьютеру: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

Аккумуляторная батарея.
Генератор.
Регулятор напряжения.
Монтажный блок.
Выключатель.
Вольтметр.
Индикатор заряда аккумулятора.

При включении зажигания плюс от замка идет на предохранитель No. 10, затем переходит на реле лампы заряда АКБ, затем переходит на контакт и выход катушки. Второй кабель катушки взаимодействует с центральным кабелем стартера, к которому подключены все три обмотки. Если контакты реле замыкаются, контрольная лампа также горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле протекает ток, и якорь начинает притягиваться при размыкании контактов. Генератор No. 15 пропускает ток через предохранитель № 9. Аналогичным образом обмотка возбуждения проходит через щеточный генератор напряжения.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2017.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

Ниже приведена схема зарядки аккумулятора ВАЗ 2107:

Схема зарядки аккумулятора ВАЗ

Иногда она пропадает не из-за неисправности електрики, а по вине погоды. Проблемное время весна и осень, когда при движении по лужам пропадает зарядка, вплоть до загорания лампочки. Восстанавливается не сразу, а спустя некоторое время даже в несколько минут. Виной всему попадание воды на ремень, при этом защита не поможет.

Время пропадания заряда зависит от износа ремня и его натяжки. Естественно, чем сильнее натянут ремень бем лучше. Если установить ДХО, то нагрузка на генератор станет меньше и падение тока не будет столь значительным.
