Почему машина может не завестись из-за неисправного реле бензонасоса?
Реле бензонасоса выполняет важную функцию в системе подачи топлива автомобиля. Оно отвечает за передачу электрического сигнала на бензонасос, который, в свою очередь, подает топливо в двигатель. Если реле бензонасоса не работает, то это может привести к следующим причинам, по которым машина не может завестись:
| Причина | Решение |
|---|---|
| 1. Неисправность самого реле бензонасоса. | Необходимо заменить неисправное реле на новое. При замене следует проверить, чтобы новое реле соответствовало требуемым характеристикам. |
| 2. Загрязнение контактов реле бензонасоса. | Контакты реле нужно очистить от грязи, коррозии или иных загрязнений. Для этого можно использовать специальные средства для очистки контактов. |
| 3. Повреждение электрической цепи, подключающей реле бензонасоса. | Необходимо проверить электрическую цепь, включающую реле бензонасоса. В случае выявления повреждений следует разобраться в их причинах и осуществить ремонт. |
| 4. Недостаток питания реле бензонасоса. | Следует проверить наличие питания на реле бензонасоса. Если питание отсутствует, то необходимо найти причину (например, обрыв в проводах или неисправность предохранителя) и устранить ее. |
| 5. Повреждение самого бензонасоса. | Если все вышеуказанные меры не помогли, то возможно, неисправность кроется непосредственно в самом бензонасосе. В этом случае его следует заменить. |
Помните, что неисправное реле бензонасоса может стать причиной неполадок в системе подачи топлива автомобиля и привести к тому, что машина не заведется. Поэтому рекомендуется регулярно проверять работоспособность и состояние данного реле, а при необходимости заменять его на новое.
Замена бензонасоса и сеточки бензонасоса Лады Приора
Замена сеточки в бензонасосе Лады Приора
Решил сегодня поменять сеточку на бензонасосе. Предварительно снял заднее сиденье и открутил два болта на крышке, которая ведет к бензонасосу.
Отключаем провода, идущие к бензонасосу и садимся за руль. Заводим машину и даем поработать на холостом ходу, пока не заглохнет, тем самым мы сбросили давление внутри трубопроводов. Стравливать обязательно.
Отключаем жгут проводов.
Отсоединяем два трубопровода, которые крепятся на бензонасосе. Снимаются путем нажатия на железную скобу и, отталкивая от себя, отсоединяем трубопровод от бензонасоса
Отсоединяем два трубопровода
Откручиваем восемь гаек на 10.
Далее, снимаем кольцо-держатель бензонасоса и убираем его, чтобы оно не мешало нам.
Потом, аккуратно отводя шланги трубопровода, придерживая их рукой, вытаскиваем из посадочного места сам бензонасос, главное, без чрезмерных усилий, и аккуратно, чтобы не повредить поплавок на бензонасосе.
Сняв бензонасос, отсоединяем пластмассовый патрубок. Без снятия его мы не сможем разобрать бензонасос
Снимаем два маленьких стопорных кольца по обе стороны этих направляющих
Потом отсоединяем пластмассовый крепеж (их там три) благодаря отсоединению их, мы можем долезть до самой сеточки.
Добрались мы до сеточки, как видим, на ней есть немного стружки — значит фильтр работает хорошо. Дальше мы его будем снимать, чтобы поменять на новый.
Благодаря отвертке поддеваем сеточку и снимаем её с седла бензонасоса.
Вид сбоку на сеточку сюда нужно вставить отвертку
Вот и сняли мы сеточку с бензонасоса для замены старой на новую.
Снятая сеточка с бензонасоса
Установка новой сеточки на бензонасос и сборка в обратной последовательности.
Замена бензонасоса на Приоре
Ремонт приоры и ревизия в топливной системе.
После отказа датчика уровня топлива (ДУТ), поехал на диагностику , на которой выяснилось, что мой бензонасос на приоре не держит давление. Стрелка дергалась и мастер сказал что бензонасос сломается очень скоро. Итак, в связи с заменой датчика, нужно заменить моторчик бензонасоса приоры, топливный фильтр и фильтр грубой очистки.
Обо всем этом в данной статье.
Моторчик бензонасоса Bosch на ладу приору
датчик уровня топлива ДУТ К2
Топливный фильтр SCT ( артикул ST 342 ) Фильтр грубой очистки приора 16V
Начинаем разбирать и вынимать приоровский бензонасос.
— Первым делом снижаем давление в топливной системе. Поднимаем задний диван, откручиваем крышку бензонасоса и вытаскиваем штеккер, который идет на бензонасос. После этого запускаем автомобиль, пока она сама не заглохнет.
— Снимаем с аккумулятора клеммы. Это нужно делать перед любым ремонтом приоры
(опционально) Пылесосим, чтобы грязь не упала в топливный бак
— Снимаем шланги (прямой и обратку), идущие к бензонасосу
обычным ключом на 10 откручиваем гайки и снимаем железный и пластмассовый обод
— боком вытаскиваем бензонасос, осторожно, чтобы не зацепит ДУТ
Разбираем вытащенный бензонасос лада приора
-вынимаем стопорное кольцо, с одной из направляющий.
-Отключаем все провода, вытаскиваем штекер из корпуса, штекер из моторичка бензонасоса и отключаем провод
-Отгибаем 3 защелки и по пластиковым направляющим вынимаем его
-Снимаем сеточку с моторчика
Отодвигаем защелку и достаем моторчик
Это фото для того, что можно было собрать всё на место. Здесь хорошо видно расположение моторчика и гофрированных шлангов
На дне бензонасоса на сеточке — грязь.
В приоре с завода стоит ДУТ 11. Но по отзывам лучше ДУТ К2.
Датчики уровня топлива полностью идентичные и взаимозаменяемые.
Слева — старый бензонасос. справа новый бензонасос Bosch на приору

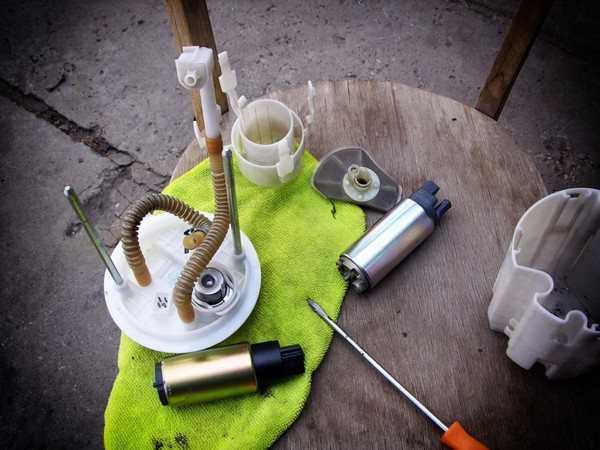

Вот так вот выглядит бензонасос приоры в разобранном состоянии:
Сборку проводим в обратной последовательности.
Вставляем моторчик в подставку по направляющим, снизу одеваем сеточку, просто прижав к моторчику.
Подключаем новый ДУТ и не забываем воткнуть все три штеккеры.
Вот так вот выглядит новый собранный приоровский бензонасос
Причины: предохранитель, реле, разъём
Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.
Монтажный блок под торпедо
И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:
- Шнур «+» контачит с массой;
- Сопротивление моторчика снижается от перегрева.
Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:
- Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
- Проверьте предохранитель 3. Если он перегорел, надо искать причину.
Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

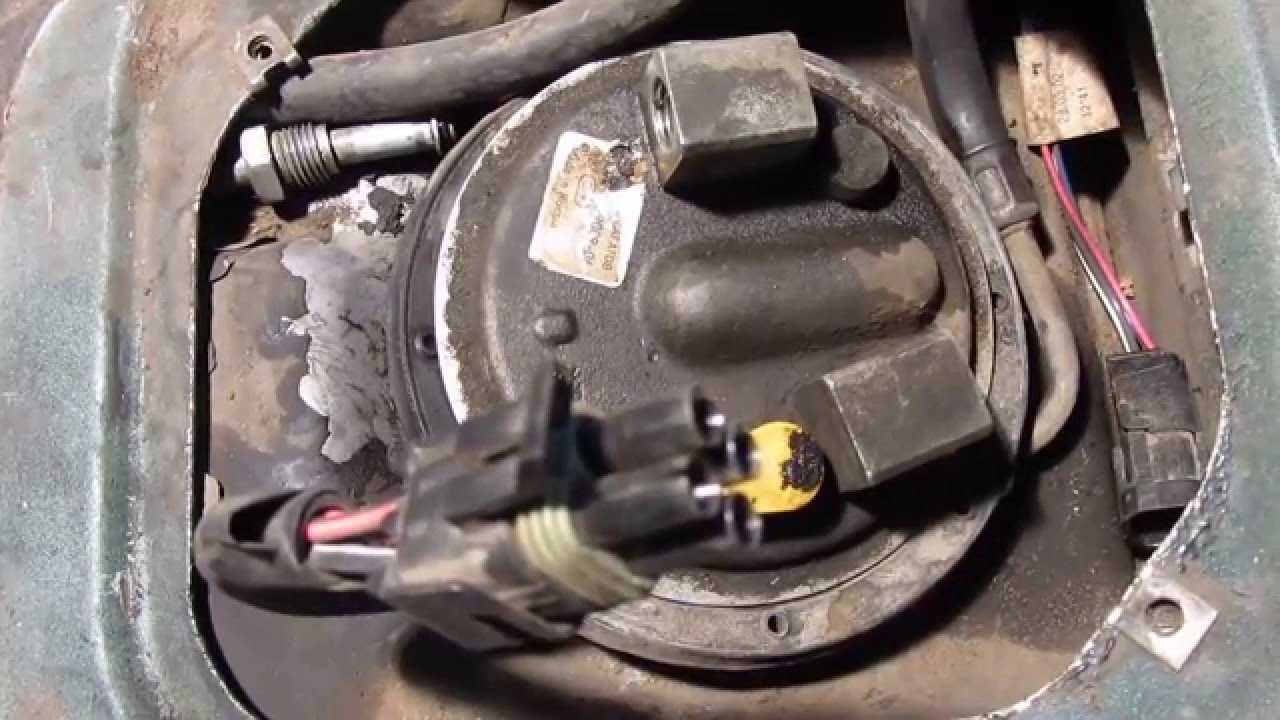

Разъёмы под люком, их отключение
Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.
Сначала отключаем бензонасос!
Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:
- Два крайних шнура – датчик ДУТ;
- «Чёрный» – минус питания;
- «Серый» – плюс.
«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.
Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).
Внутренний разъём – жёлтый
Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.
Диагностируем бензонасос
Техника безопасности
Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.
Обратите внимание – здесь питание отключено!
Всё готово к демонтажу, если:
- Внешний разъём отключён;
- Завести мотор нельзя, хотя бортсеть не обесточена;
- Лучше, если бак будет заполнен меньше, чем на 50%!
От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.
До внутреннего разъёма осталось совсем чуть-чуть
Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!
Как работает прибор?
После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 – 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:
- Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
- Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.
Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.
Где находится реле бензонасоса ВАЗ 2110 схема, фото
На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.
Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

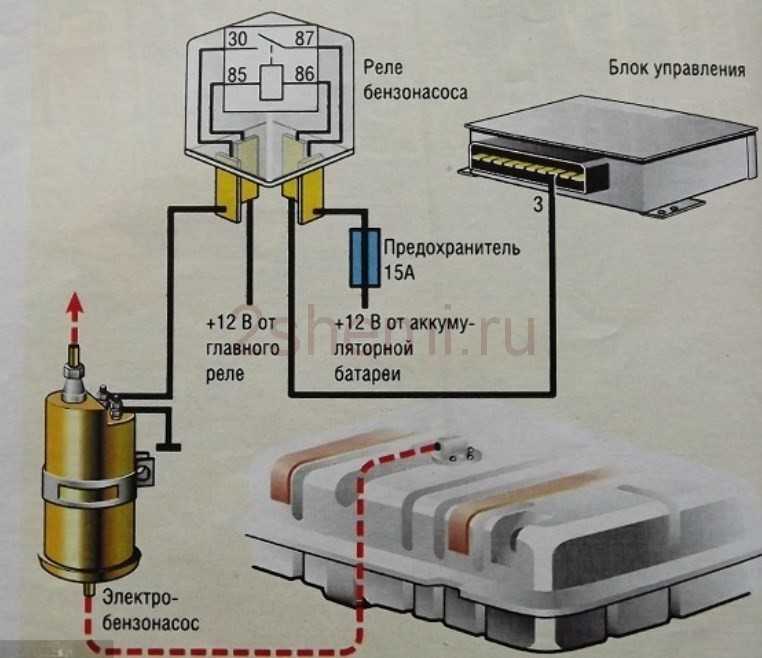

Схема электрического БН
Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.
В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:
- замок зажигания;
- предохранители;
- реле;
- электрическая проводка;
- блок управления двигателем.
Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.
Реле БН на ВАЗ-2110
Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

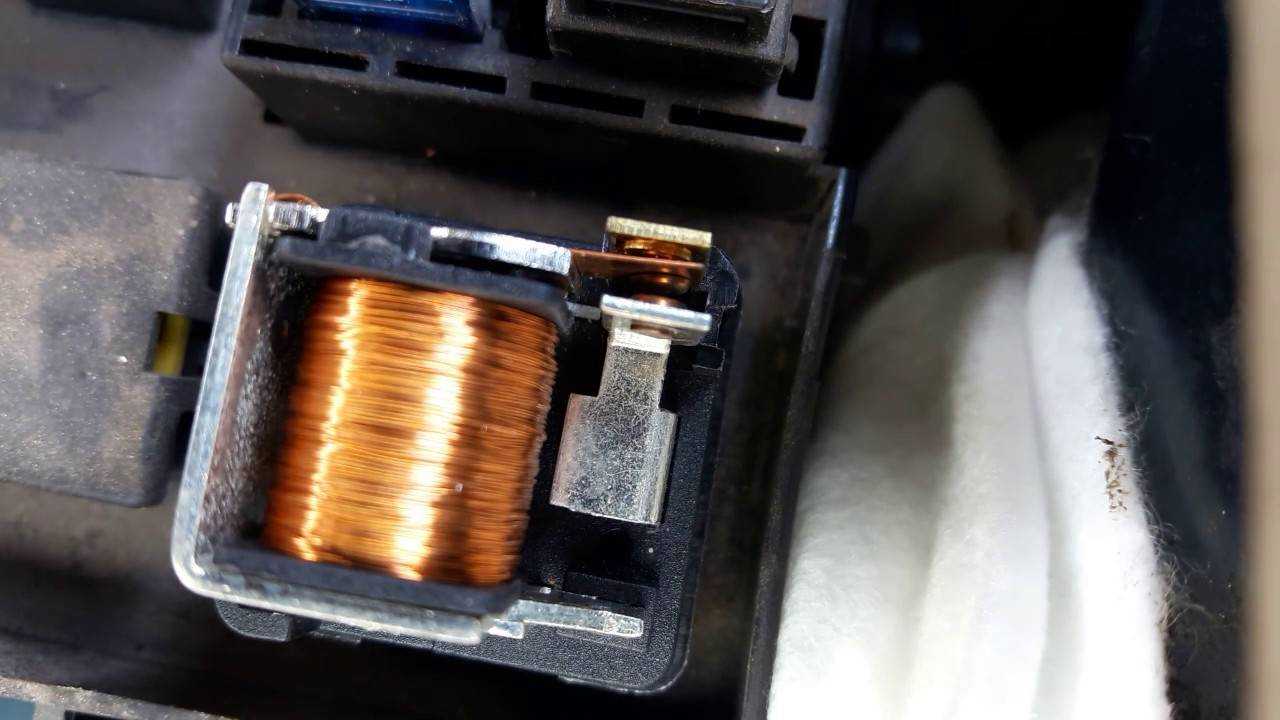

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.
ВАЗ-2110 реле бензонасоса – где находится
В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.
Распространенные причины, приводящие к неисправности реле:
- Значительное превышение эксплуатационного срока элемента.
- Плохое качество материалов катушки реле, а также самих контактов.
- Неверное соединение электропроводки реле.
Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.
Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.
Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, чтобы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.
Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли
Где на ВАЗ 2110 предохранитель и реле бензонасоса
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.
| F1 — 5А | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. |
| F2 — 7,5А | Левая фара (ближний свет). |
| F3 — 10А | Левая фара (дальний свет). |
| F4 — 10А | Правая противотуманная фара. |
| F5 — 30А | Электродвигатели стеклоподъемников дверей. |
| F6 — 15А | Переносная лампа. |
| F7 — 20А | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. |
| F8 — 20А | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| F9 — 20А | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла. |
| F10 — 20А | Резервный. |
| F11 — 5А | Лампы габаритного света правого борта. |
| F12 — 7,5А | Правая фара (ближний свет). |
| F13 — 10А | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 — 10А | Левая противотуманная фара. |
| F15 — 20А | Электрообогрев сидений. Блокировка замка багажника. |
| F16 — 10А | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F17 — 7,5А | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер). |
| F18 — 25А | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 — 10А | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). |
| F20 — 7,5А | Лампы задних противотуманных фонарей. |
| К1 | реле контроля исправности лампочек; |
| К2 | реле передних дворников; |
| K3 | реле-прерыватель повторителей и аварийной сигнализации; |
| К4 | реле включения ближнего света; |
| К5 | реле включения дальнего света; |
| К6 | дополнительное реле; |
| К7 | реле включения обогрева заднего стекла; |
| K8 | резервное реле |
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Где на ваз 2110 находится реле бензонасоса
Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.
Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
- оплавился жгут проводов над выхлопным коллектором;
- повреждены или оплавились провода под ковролином;
- межвитковое замыкание в электродвигателе насоса;
- повреждён плюсовой провод, идущий к насосу (утечка тока на массу).
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
Проблемы с давлением в топливном насосе
Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания. Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.
Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».
Другие причины, по которым устройство не держит давление:
- дыра в топливной системе;
- проблемы в работе обратного клапана;
- нарушение в работе регулятора давления;
- пропускают форсунки.
С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести. Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.
Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.
Реле-прерыватель указателей поворота и аварийной сигнализации
Повреждение проводки
Провода, которые соединяют бензонасос с электрической системой автомобиля, могут стать источником проблем, если они обрываются, корродируют или имеют неправильные соединения. Проводка может быть повреждена из-за длительного эксплуатационного периода, неправильной установки или воздействия внешних факторов, таких как влага или повреждение механическими воздействиями.
При повреждении проводки бензонасос может работать с перегрузкой, что может привести к перегреву и сгоранию предохранителя. Если провода оборваны или имеют плохие контакты, то электрический ток будет прерываться или создавать сопротивление на пути к бензонасосу, что вызывает повышенную нагрузку на предохранитель.
Для предотвращения повреждения проводки необходимо периодически проверять состояние проводов и соединений. Если провода корродируют или имеют обрывы, их необходимо заменить
Также важно установить бензонасос правильно, чтобы избежать повреждения проводки при эксплуатации автомобиля
В случае выявления поврежденной проводки, рекомендуется обратиться к специалисту, который проведет диагностику и ремонт электрической системы автомобиля.
Питание бензонасоса ваз 2110
Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.
К основным неисправностям механического устройства относятся:
- Поломки клапанов.
- Растрескивание диафрагмы.
- Коробление корпусов.
При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом. При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание. Кроме того, из масляного картера будет пахнуть топливом.
Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.
Теперь что касается электробензонасоса.
Если он перестал функционировать, причин возникшей поломки может быть несколько:
- Сгорел моторчик бензонасоса.
- Перестало работать реле.
- Сгорел предохранитель.
- Повреждена электропроводка.
- Выход из строя блока управления мотором.
Признаки неисправности топливного насоса
Разумеется, чтобы верно поставить диагноз, необходимо сопоставить несколько симптомов. Они могут не проявиться все вместе, однако наличие нескольких уже позволяет предположить, что проблема кроется в топливном насосе.
Изменение звука работы мотора. Двигатель работает ровно, без посторонних звуков, не троит, но тональность звучания меняется. Данное явление может возникать периодически, например, при прогреве, а затем звук снова становится нормальным, либо мотор внезапно начинает работать в другой тональности, и больше тональность звучания не меняется вплоть до прекращения его работы. Это один из первых признаков того, что топливный насос заслуживает повышенного внимания.
Двигатель не развивает требуемой мощности. Особенно заметно это явление становится в ситуациях, когда требуется быстро обогнать другой автомобиль, или при движении в гору (мотор начинает «затягиваться»). Нередко этот симптом возникает после капремонта силового агрегата, вследствие неправильно выставленного зажигания или из-за некачественного бензина, залитого на случайной заправке.
Двигатель тяжело запускается. Мотор не всегда удается завести с первой попытки, приходится подолгу гонять стартер. Данный признак сам по себе вполне может свидетельствовать о неисправном стартере или слабом аккумуляторе. И именно с них проще всего начать проверку
Стоит также обратить внимание на температуру окружающего воздуха, поскольку старый или подсевший аккумулятор, может вполне легко справляться со своей задачей летом и подвести при первых заморозках.
Важным признаком является и то, насколько легко завести повторно уже прогретый двигатель. Если он легко заводится после прогрева, то причина, скорее всего, не в топливном насосе.
