Неисправности стартера, их причины и методы устранения

Причина неисправности — Способ устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает:

Неисправна или полностью разряжена аккумуляторная батарея — Зарядите батарею или замените

Сильно окислены клеммы аккумуляторной батареи и наконечник проводов, слабо затянуты наконечники — Очистите клеммы и наконечники проводов, затяните и смажьте вазелином

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв — Замените тяговое реле

Обрыв в цепи питания тягового реле стартера — Проверьте провода и их соединения в цепи между штекерами «50» стартера и

выключателя зажигания

Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50» — Замените контактную часть выключателя зажигания

Заедание якоря тягового реле — Снимите реле, проверьте легкость перемещения якоря

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает:

Неисправна или разряжена аккумуляторная батарея — Зарядите батарею или замените

Окислены клеммы аккумуляторной батареи и наконечники проводов, слабо затянуты наконечники — Очистите клеммы и наконечники проводов, затяните и смажьте вазелином

Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом — Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах — Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ — Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотке якоря — Замените якорь

При включении стартера тяговое реле многократно срабатывает и отключается:

Разряжена аккумуляторная батарея — Зарядите батарею

Обрыв или замыкание в удерживающей обмотке тягового реле — Замените тяговое реле

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов — Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

При включении стартера якорь вращается, маховик не вращается:

Пробуксовка муфты свободного хода — Проверьте стартер на стенде, замените муфту

Повреждены шестерни редуктора — Замените поврежденные шестерни

Необычный шум стартера при вращении якоря:

Чрезмерный износ вкладышей подшипников валов якоря и привода — Замените вкладыши или крышки и опоры с вкладышами

Ослабло крепление стартера или поломана его крышка со стороны привода — Подтяните гайки крепления или замените стартер

Стартер закреплен с перекосом — Проверьте крепление стартера

Повреждены шестерни редуктора — Замените поврежденные шестерни

Повреждены зубья шестерни привода или венца маховика — Замените привод или маховик

Шестерня не выходит из зацепления с маховиком:

— заедание муфты на шлицах вала привода;

— заедание якоря тягового реле — Проделайте следующее:

— очистите шлицы и смажьте их моторным маслом;

— замените тяговое реле или устраните заедание

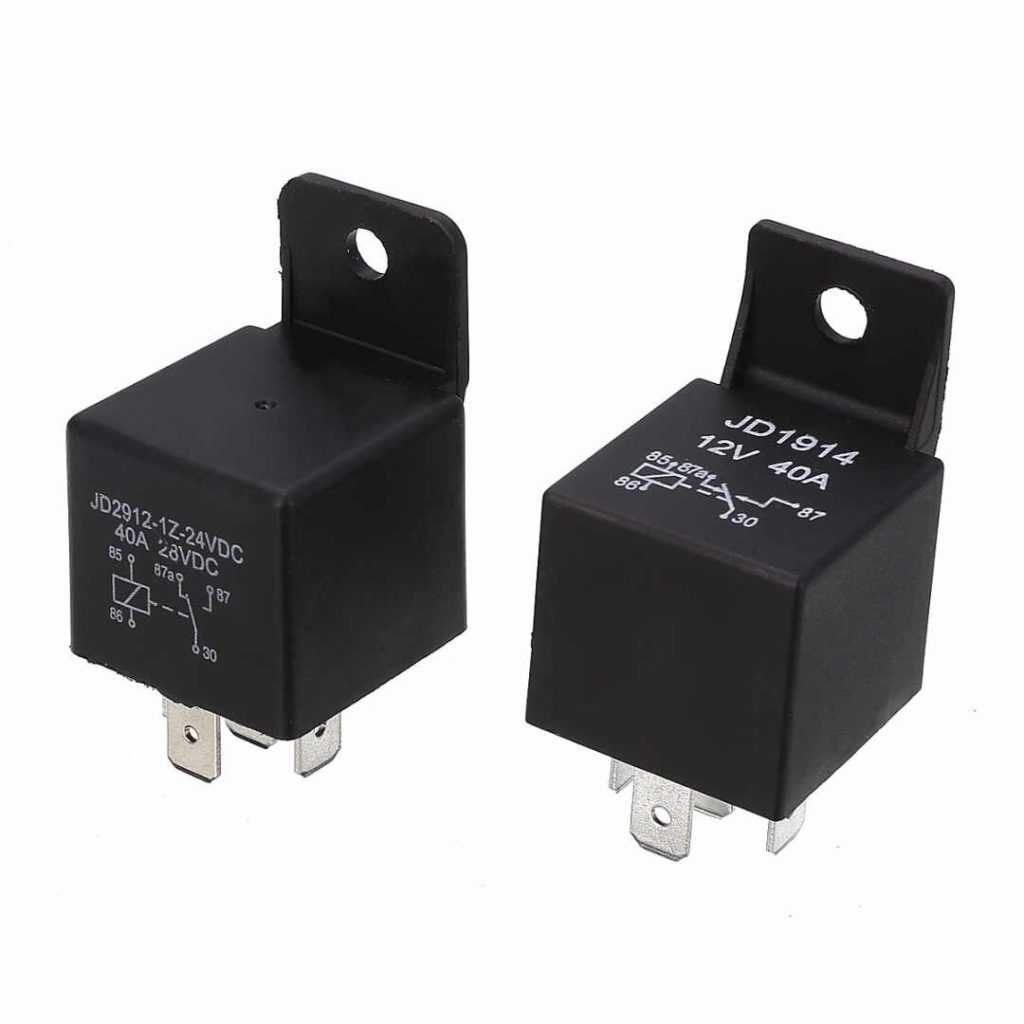

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

«Пекар». Артикул 5702370800010, стоит – 3 700 р.;
«Старвольт». Артикул lst0190, цена – 3 200 р.;
Valeo. Артикул 438285, стоит от 3 700 р.;
Для АКПП артикул 219002370801000, стоит от 3 900 р.;
«БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
Редукторный – 51213708000bate, стоит от 2950 р.;
«Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

бендикс;
вилка;
якорь;
статор;
втягивающее реле;
маска;
редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

реле;
электромотор, в котором находятся сердечники тягового реле и обмотка;
щетки и держатели, «щеточный узел»;
втягивающее реле;
статор;
вилка;
контактные болты;
якорь;
маска стартера;
кольцо стопорное;
муфта свободного хода;
втулка передняя и втулка задняя;
бендикс стартера Приоры;
шестерня.

Работа редуктора проходит по следующему алгоритму:

От аккумулятора по жгуту проводов подается питание.
Втягивается якорь.
Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

«крутит» и при этом запускает двигатель;
не «крутит»;
продолжает «крутить» после того, как ключ отпустили;
скрипит, раздаются щелчки;
«крутит», но слишком долго.

Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

разряженный или сломанный АКБ;
нет замыкания контактов 50 и 30;
клеммы или наконечники окислены;
межвитковое замыкание;
короткое замыкание на массу;
обрыв цепи «стартер — тяговое реле»;
неисправен модуль зажигания;
обрыв обмотки тягового реле;
износ щеток;
якорь заедает;
дополнительное реле или поведенная к нему цепь управления повреждены.

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта )

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Мало кому нравится, когда автомобиль приходится долго заводить

По этой причине крайне важно всегда заботиться о нем, проводить регулярно профилактические работы, и осуществлять полноценный уход

Однако не всегда эти меры позволяют избежать неприятностей. В этой ситуации отказ силовой установки запускаться может стать очень тревожным симптомом, свидетельствующим о поломке какой-либо системы.

Чтобы свести к минимуму подобный риск, стоит представлять себе, как именно происходит запуск автомобиля. Это позволит в перспективе заметно сэкономить время при поиске неисправности и сберечь к тому же деньги, избавившись от необходимости прибегать к услугам авторемонтной мастерской.

В этой статье мы расскажем о реле стартера установленного на автомашине Приора, а также поведаем, где оно находится, и какие неполадки в нем могут произойти. Такие сведения, без сомнения, будут весьма полезны автовладельцам с небольшим опытом эксплуатации отечественных машин.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
обогрев сидений (F19) – защита предохранителем мощностью 15 А;
самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Где в Приоре находится реле

Автомобильный стартер является весьма надежным устройством, и, как правило, в нем редко можно обнаружить какие-либо проблемы. Зачастую все проблемы приходятся на реле стартера. Многих интересует вопрос, где находится реле? На Лада Приора его можно обнаружить в блоке предохранителей, располагающемся в салоне авто по левую сторону от водителя, около модуля, управляющего светом.

Информация о том, где расположено реле стартера, очень пригодится каждому автовладельцу, поскольку иногда требуется заменить предохранитель стартера, и в Приоре это регулярно случается. Вообще в рассматриваемой нами машине электрическая система в целом не самая надежная. Многие владельцы Лада Приора отмечают не качественную ее работу.

Итак, дабы получить доступ к механизму реле стартера, вам потребуется снять панель, которая собственно скрывает блок. Панель крепится 5-ю фиксаторами. Выполняйте все работы аккуратно.

Снятие и установка

Для проведения работ по снятию и установке электроусилителя руля на Приоре необходимо подготовить специальный инструмент, который понадобится в процессе производства работ.

Понадобится:

Молоток;
Клин (подойдет зубило);
Трещотка;
Удлинитель для трещотки;
Головка на «8» и «13» мм;

После подготовки инструмента можно приступать к работе.

Снятие

Отключаем массовую клейму с АКБ;
демонтируем кожух рулевой колонки;
Снимаем замок зажигания, открутив болты;
Снимаем все разъемы с блока усилителя руля;
Отворачиваем гайку рулевого кардана и с помощью клина ослабляем его зацепление на шлицах;
Отворачиваем гайки крепящие усилитель к кузову (4 шт);
Вынимаем конструкцию из автомобиля;
Сборку производим в обратной последовательности;

втягивающее реле и предохранитель стартераВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.

Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

снять минусовую клемму с аккумулятора;
демонтировать воздушный фильтр;
под фильтром имеется колодка проводов, которые необходимо отсоединить;
отключить силовой провод;
открутить болты стартера и демонтировать его;
отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

ВАЖНО

Важно знать, что заменять предохранители иными предметами категорически запрещено. Вставлять в разъем предохранителя перемычки и прочего рода предметы, проводящие электрический ток – ЗАПРЕЩАЕТСЯ. Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля

Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля.

http://litezona.ru/gde-nahoditsja-predohranitel-obogreva-zerkal/http://vmiredorog.ru/tehpomosch/183-rele-i-predohraniteli-v-lade-priore-neispravnosti-elektriki-vaz-2170-2171-2172/http://inomarki-remont.ru/poisk-i-zamena-nerabotajushhih-predohranitelej-na-lada-priora.htmlhttp://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-priora/page,1,4,218-shema-rele-i-predohraniteley-priory.htmlhttp://enginehack.ru/predohraniteli-lada-priora/

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

бортовой компьютер;
реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
предохранитель, который находится рядом с реле.

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
Предохранитель обеспечивает защиту электроцепи.
В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

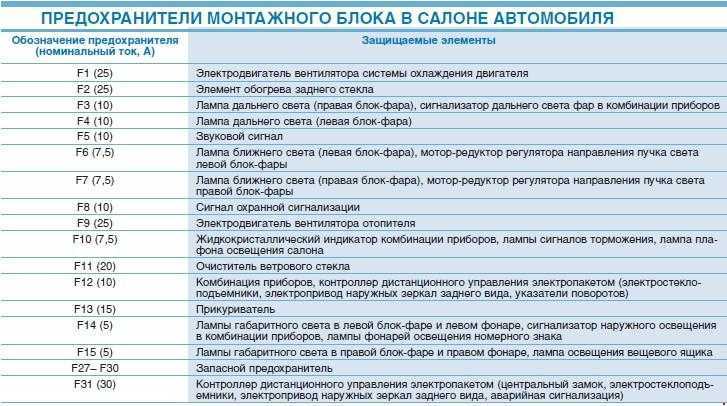

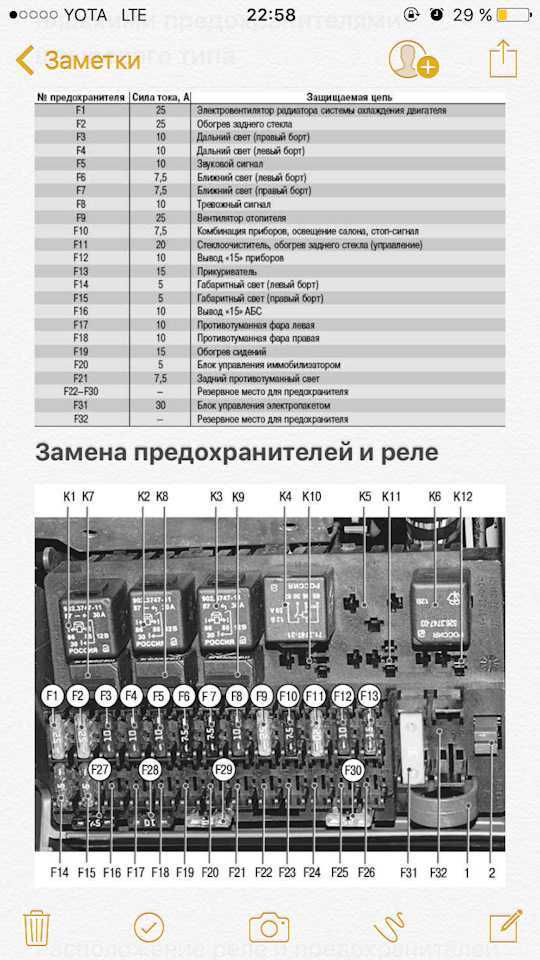

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
Предохранитель F2 отвечает за обогрев заднего стекла
Предохранитель F3 отвечает за дальний свет (правый борт)
Предохранитель F4 отвечает за дальний свет (левый борт)
Предохранитель F5 отвечает за звуковой сигнал
Предохранитель F6 отвечает за ближний свет (левый борт)
Предохранитель F7 отвечает за ближний свет (правый борт)
Предохранитель F8 отвечает за тревожный сигнал
Предохранитель F9 отвечает за вентилятор отопителя
Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
Предохранитель F12 отвечает за вывод «15» приборов
Предохранитель F13 отвечает за прикуриватель
Предохранитель F14 отвечает за габаритный свет (левый борт)
Предохранитель F15 отвечает за габаритный свет (правый борт)
Предохранитель F16 отвечает за вывод «15» АБС
Предохранитель F17 отвечает за противотуманную фара левая
Предохранитель F18 отвечает за противотуманную фара правая
Предохранитель F19 отвечает за обогрев сидений
Предохранитель F20 отвечает за блок управления иммобилизатором
Предохранитель F21 отвечает за задний противотуманный свет
Предохранитель F22 – F30 – резервное место для предохранителя
Предохранитель F31 отвечает за блок управления электропакетом
Предохранитель F32 – резервное место для предохранителя

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.

Замыкаем стартер «на французах» (частные случаи)

Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.

Под днищем Рено Меган 2

Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?

Место установки стартера (круг)

Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.

Как выглядит клемма S

На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).

Стартер Рено Логан, фаза 1

Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».

Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.

50 Ампер

Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.

Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

главный блок;
монтажный блок;
дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение	Расчетный ток, А	Назначение защиты
К-1	Реле зажигания (главное реле)
К-2	Реле топливного насоса
F-1	15	Электроцепи блокировки стартера и главного реле
F-2	7,5	Электроцепь контроллера двигателя
F-3	15	Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

плотно затягивать крепежные гайки;
не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
использовать провода минимальной длины без образования петель;
провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Ещё кое-что полезное для Вас:

Втягивающее реле стартера — неисправности, проверка, принцип, схема работы и ремонт
Что такое бендикс в стартере, его конструкция
Почему стартер нормально крутит, но двигатель не заводится?

Где находятся предохранители на Приоре

Сам стартер – достаточно надежный элемент, с которым очень редко происходят проблемы. Обычно неполадки случаются именно с тяговым реле.

Следует знать, что само по себе оно располагается в Приоре в блоке предохранителей. Он, в свой черед, находится непосредственно в салоне, с левой стороны от водительского сиденья, возле модуля управляющего светом (МУС).

Эта информация, кстати, будет полезна и на случай, если придется заменить перегоревший предохранитель – такая неисправность в Приоре происходит весьма часто. Вообще электросистема данной машины, к сожалению, не является очень надежной. Множество обладателей этой модели жалуются именно на ее ненадлежащую работу.

Чтобы удостовериться в том, что блокировки контактов реле нет, нужно его вытащить (оно имеет маркировку К3) и вставить в разъем заведомо исправный элемент. На худой конец, разрешается использовать перемычку. Подойдет, в частности, и обычная отвертка.

В том случае, если после этого стартер заработал, как надо, то вывод здесь совершенно очевиден: именно реле и пришло в негодность. В противном случае поломку понадобится искать дальше. Это последнее обстоятельство с большей степенью вероятности свидетельствует об исправности ранее снятого исполняющего прибора.

Наиболее часто встречаемые неисправности тягового реле:

контакты подгорают;
катушка электромагнита замыкает;
окисляется колодка.

Проблемы со стартером

Сам по себе стартер является, по сути, двигателем, приводимым в действие силой электричества. Ему требуется постоянный ток, которым питает его непосредственно аккумуляторная батарея. Основное предназначение данного элемента – раскрутить коленвал до минимальных необходимых оборотов (300). Потому длительность его работы достаточно невелика – не более 15 секунд.

Подобное правило обусловлено тем, что упомянутый ранее узел обязан придать коленвалу сильный крутящий момент, который бы позволил превозмочь:

силу трения;
компрессию в цилиндрах.

Стартер сконструирован так, чтобы его нетрудно было при нужде разобрать и отремонтировать. Благодаря этому владелец авто избавляется от необходимости приобретать при его отказе весь узел целиком – ему достаточно заменить только пришедшие в негодность комплектующие.

Основные элементы стартера следующие:

магниты постоянные;
якорь;
графитовые щетки и держатели их;
тяговое реле;
шестерня;
муфты;
крышки (задняя и передняя);
подшипники;
диодный мостик.

Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.

Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.

В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.

Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск

Важно убедиться, что шум исходит не от тягового реле

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке. Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

Схема предохранителей Приора 16 клапанов

Схема предохранителей автомобиля Приора 16 клапанов может отличаться в зависимости от года выпуска и комплектации. Ниже приведена типичная схема предохранителей для данной модели.

Основная панель предохранителей находится под приборной панелью, слева от руля. Для доступа к ней необходимо открыть крышку, сняв ее при помощи лопатки или отвертки. На крышке предохранителей обычно указаны номера и назначение каждого предохранителя.

Ниже представлена таблица с номерами предохранителей и их назначением:

Номер предохранителя	Назначение
1	Освещение приборной панели
2	Сигналы экстренной остановки
3	Заправка топлива
4	Блок предотвращения замыкания
5	Освещение салона
6	Сигналы аварийной остановки
7	Система аварийного освещения
8	Блокировка задних дверей

Важно помнить, что замена предохранителя должна выполняться только при отключенном зажигании. При замене предохранителей следует использовать предохранители соответствующей номинальной мощности, чтобы избежать повреждения электрооборудования автомобиля

Если предохранитель сгорел, возможно, в системе есть неисправность, которую необходимо устранить перед заменой предохранителя. В случае постоянного сгорания предохранителя рекомендуется обратиться к специалисту для диагностики и устранения причины.
