Датчик давления масла на уаз патриот: где находится, замена

Принцип работы

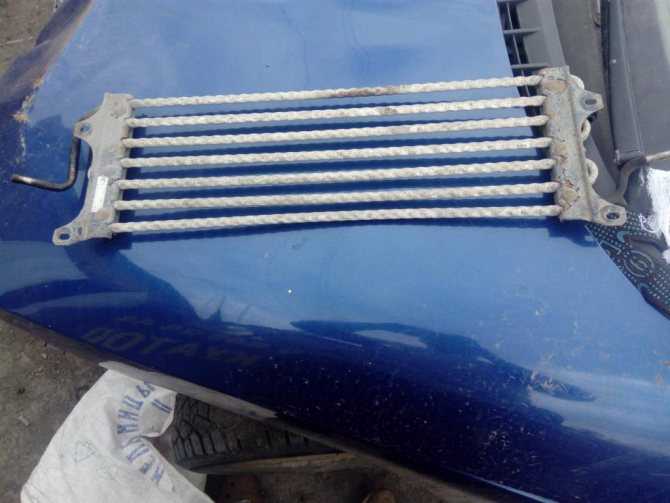

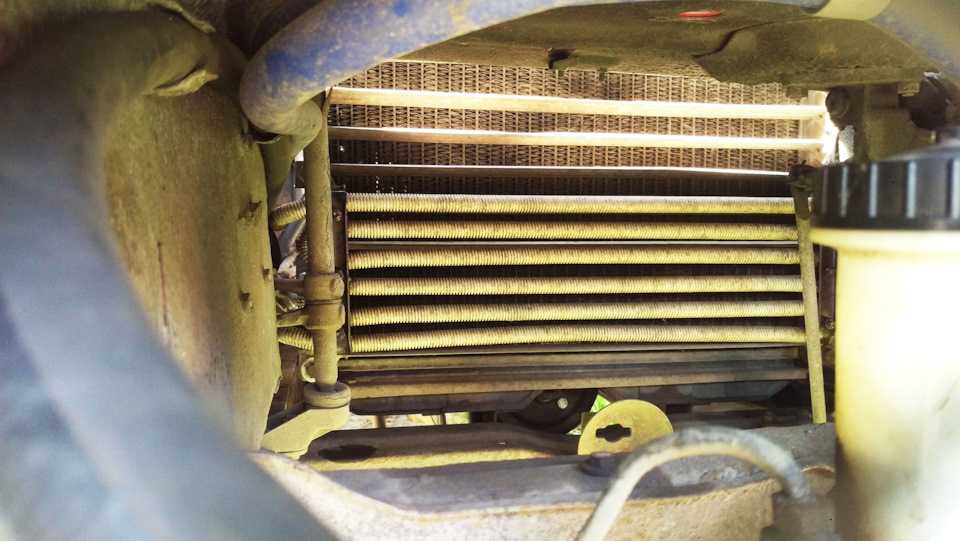

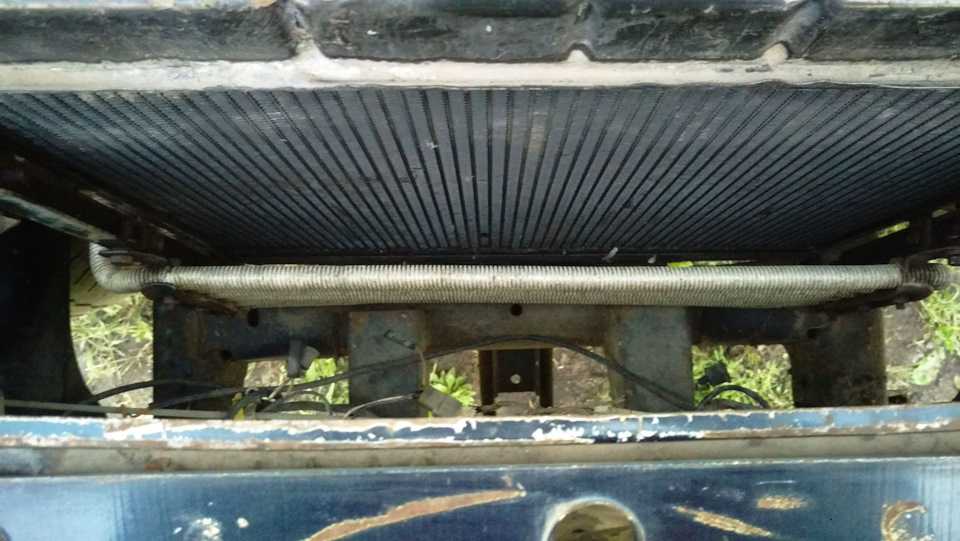

Как работает масляный радиатор «Газели»? Принцип действия его довольно простой. После запуска двигателя циркуляция масла сразу по нему не производится. Как только давление достигает 80 кПа Цельсия, срабатывает предохранительный клапан (в нем установлены специальные пружины). Он открывает ход масла к радиатору. Оно начинает циркулировать из блока цилиндров под давлением. Далее смазочная жидкость проходит через все трубки змеевика, попутно охлаждаясь под потоком воздуха. Далее жидкость стекает вниз, в картер двигателя.

Этот процесс является циклическим. Масло постоянно циркулирует по закрытой магистрали, при этом охлаждаясь и стекая в поддон. Затем насос забирает уже менее нагретое масло. Таким образом, поддерживается оптимальная его температура и вязкость.

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

Выключите зажигание, отключите аккумуляторную батарею от корпуса.
Снимите мешающие доступу детали.
Отверните винт крепления и освободите датчик от проводки.Используя отвёртку, выверните винт крепления сверху датчика
Ключом отверните датчик и демонтируйте. Шлицы для ключа на 17 находятся под корпусом датчика.Отверните датчик ключом и снимите его
Установите исправный датчик. Заверните прибор рукой и слегка подтяните ключом, не допуская значительных усилий.
Подключите датчик к проводке, закрепите наконечник винтом.
Подключите аккумуляторную батарею, запустите двигатель, оцените работоспособность.
Проверьте, нет ли подтекания масла

При необходимости осторожно подтяните резьбовое соединение.

Видео: замена контрольного датчика давления масла

https://youtube.com/watch?v=XRkmNRMuTzg

Перечень операций по замене аварийного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса автомобиля.
2. Освободите доступ к датчику, сняв мешающие детали, если они есть.
3. Разомкните разъём, и отключите наконечник провода аварийного датчика от проводки.
4. Удерживая штуцер датчика ключом на 19, ключом на 22 отверните датчик и снимите его.
5. Отверните крепёжный винт и снимите провод с датчика.
6. Установите новый датчик в обратной последовательности и подключите его к проводке.
7. Включите аккумулятор, запустите двигатель, оцените работоспособность датчика.
8. Осмотрите датчик визуально. Если заметны подтекания масла, слегка подтяните резьбовое соединение.

Галерея: снятие аварийного датчика давления

Отверните крепёжный винт и снимите провод

Удерживая штуцер, отверните датчик ключом

Отключите наконечник провода аварийного датчика от проводки

Проверка работоспособности и замена датчиков давления масла автомобилей УАЗ — простая операция, доступная любому владельцу. Главное — знать, что делать.

(3 голоса, среднее: 3.7 из 5)

УАЗ Patriot TDi Karakatizza › Бортжурнал › Датчик давления масла

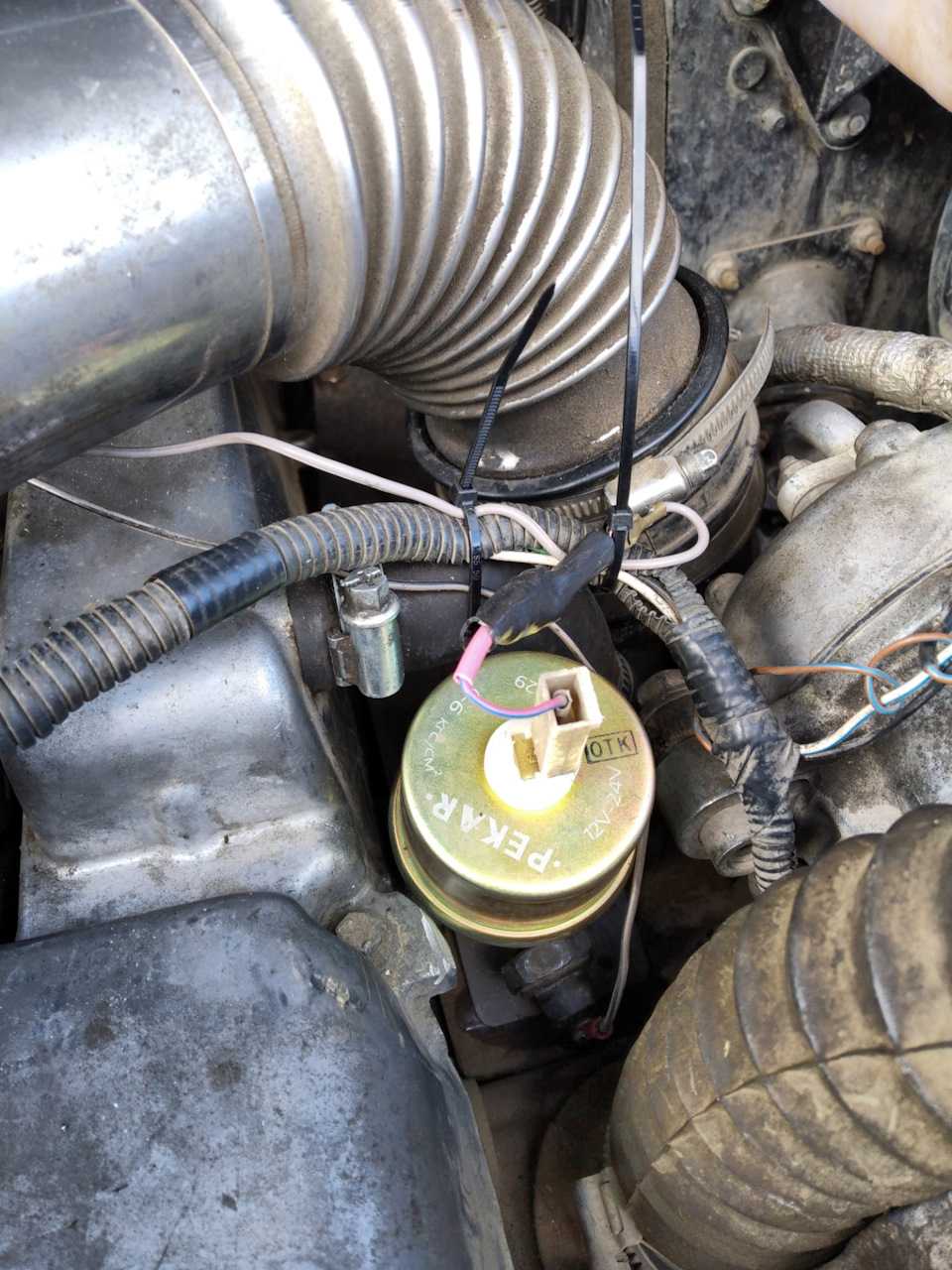

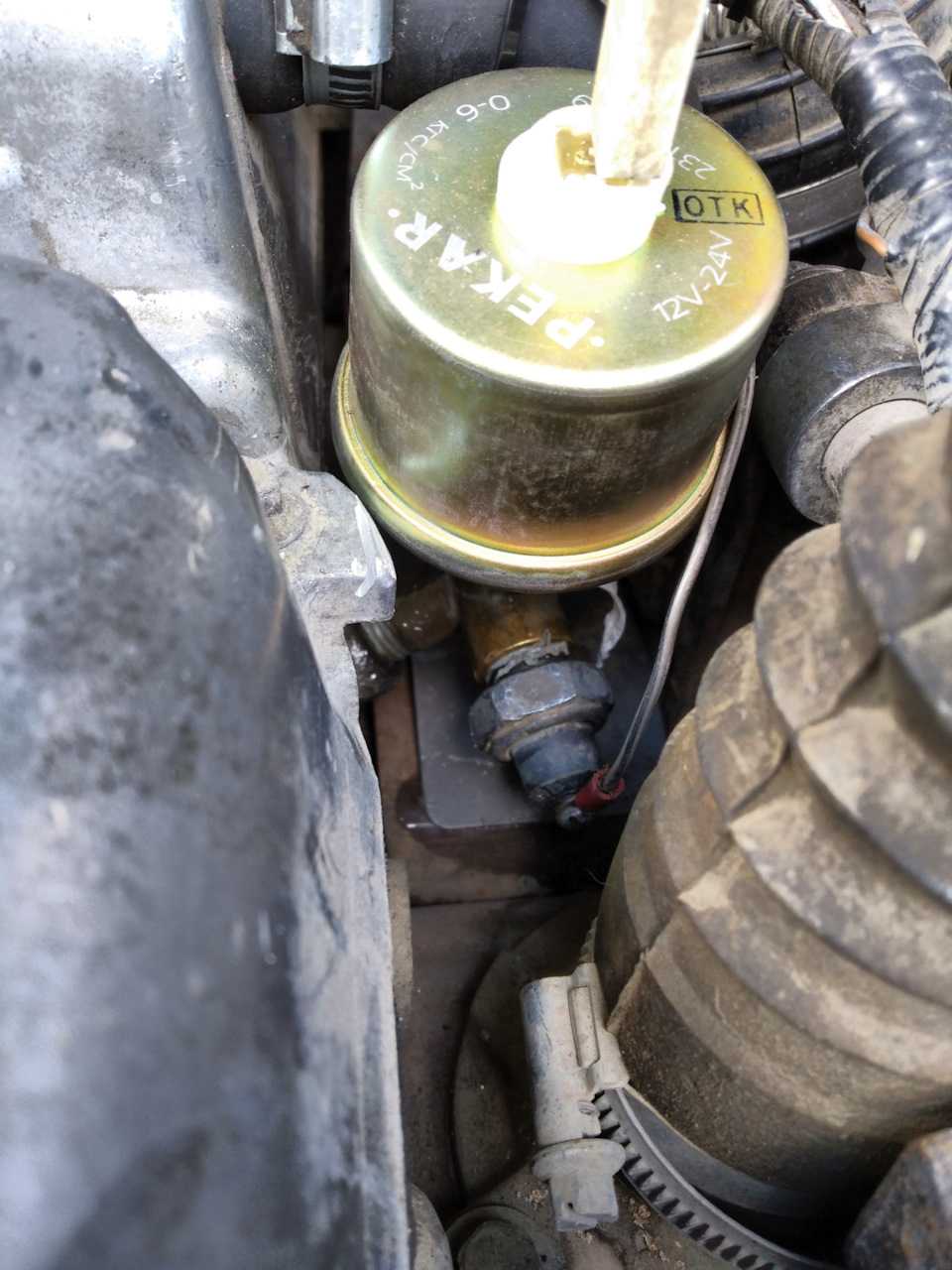

Как известно, в последних выпусках двигателя ЗМЗ 51432 убрали датчик индикатора давления масла и оставили только аварийный. При этом провод, висящий на моторной косе, намекал, что проводка датчика на месте и приборка может отображать давление. Но по факту, провод под капотом то есть, а вот в разъеме, который подключается к приборке, пин отсутствует.Но показометр масла сделать хотелось, поэтому был приобретен датчик 2312.3829.

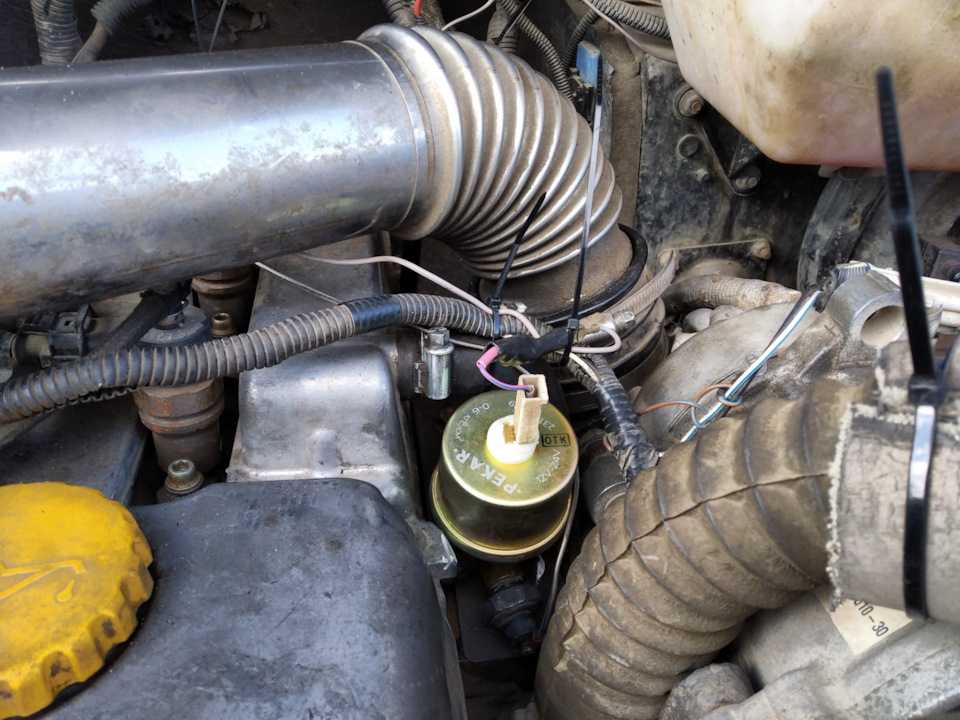

С помощью проводов подключил к приборке и при втором нажатии на кнопку появились нулевые показания давления. Значит, функционал в приборке сохранен и можно ставить датчик на двигатель.Тут возникают вопросы — штатно датчик устанавливается с правой стороны двигателя за ТНВД, при этом он не вкручивается напрямую, а ставится через угловой штуцер. Беглый поиск штуцера и его болта, привели к пониманию, что цена за небольшой кусок латуни и болт получается в районе 1000р, что как то выходит за рамки бюджета данной доработки.

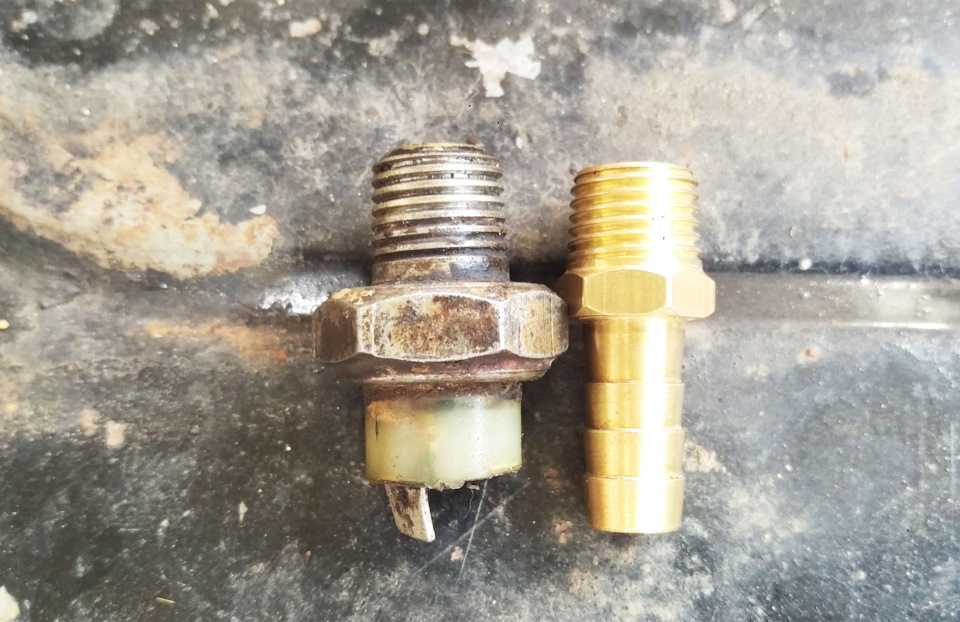

Тройник же, с 409го двигателя, стоит в 3-4 раза дешевле.

Но на 51432 резко ограничено место и возможно требуется снятие компрессора кондиционера для установки.Решаю идти этим путем, с установкой тройника от 409го двигателя.

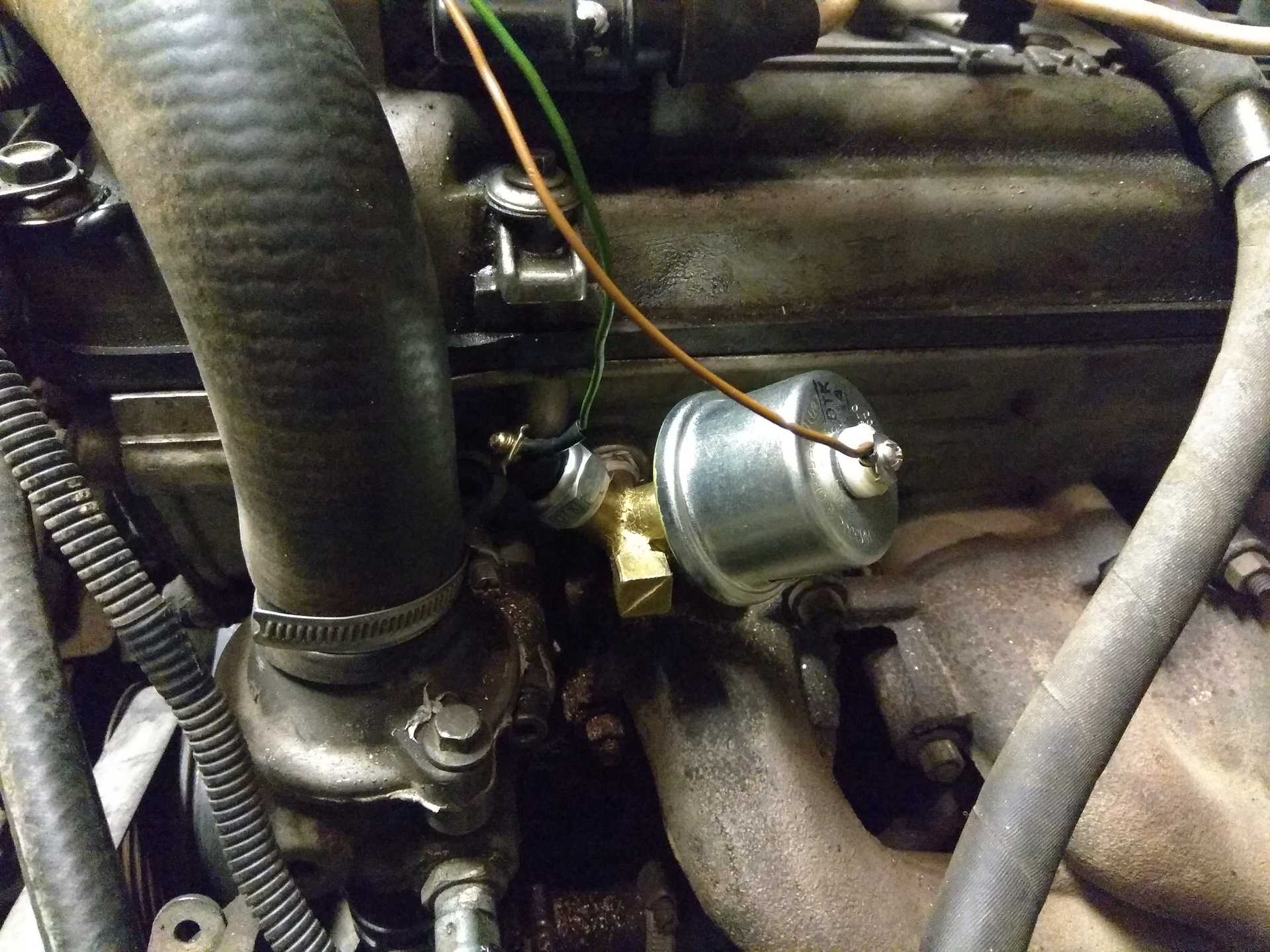

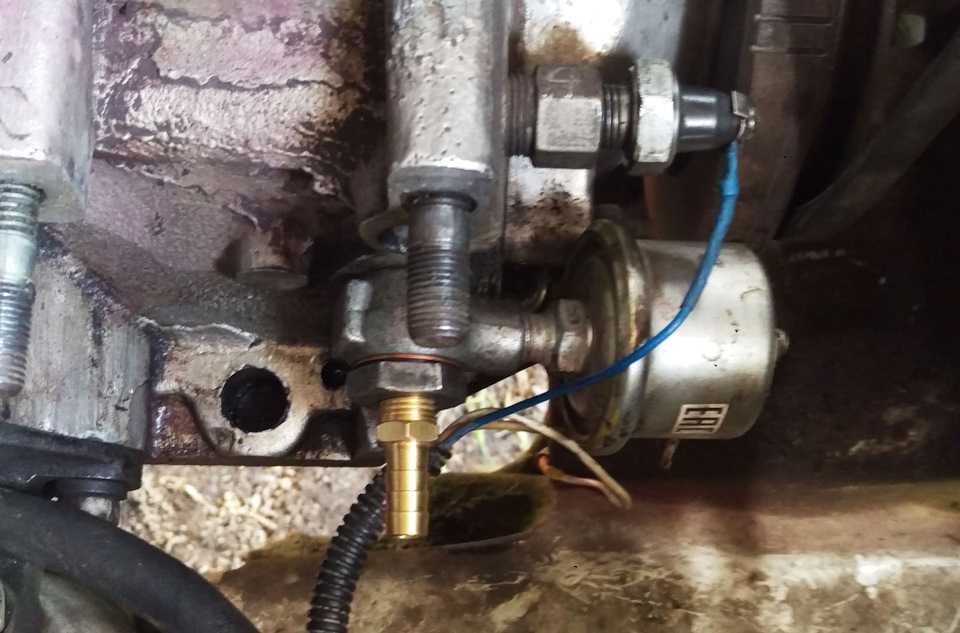

Тройник получилось вкрутить не снимая компрессор. Чтобы вкрутить аварийный датчик провернул тройник чуть чуть дальше, так чтобы закрутить датчик, просунув головку на 22 между двигателем и шлангом термостата.

Провод протянул отдельный, точнее, протянул его раньше, когда прокладывал дублирующий провод аварийного датчика (он у меня где то перетерся года полтора назад, и лампочка тлела).На заглушенном показания были 0.5, поэтому полез проверять сопротивление датчика. Оказалось 260-270, хотя должно быть около 300 Ом. Поэтому докинул резистор на 40 Ом примерно (набрал из тех, что были), он в черной термоусадке над датчиком. Стало показывать на заглушенном 0, а на полностью прогретом 1.3.

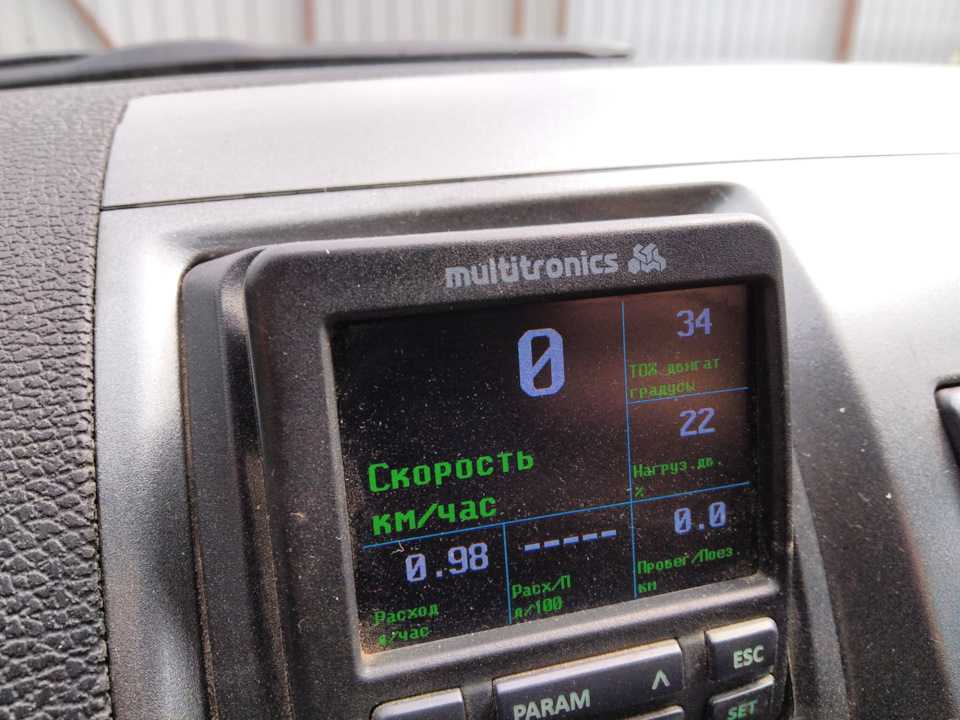

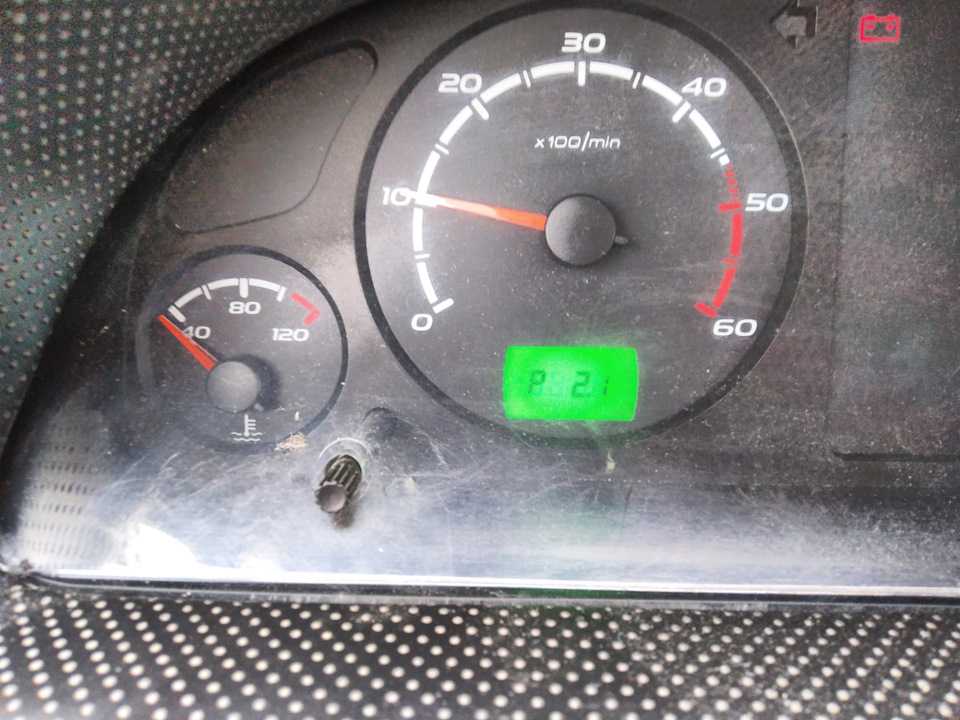

Это совпадает с показаниями механического манометра, ездил специально в УАЗ 61 померить. У них же и тройник купил бэушный. В движении поднимается почти до 3х, а вот на сбросе газа падает иногда и до 0.9.Сегодня завтра отгоню опять в УАЗ 61, скинут поддон, посмотрят пробки коленвала и вкладыши.Ну и в комплекте проблема долго гаснущей лампы давления масла — по показаниям приборки все совпадает, давление набирается несколько секунд после старта. И такая ситуация уже довольно давно, меняю масло, меняю фильтр, первые пару стартов гаснет сразу, потом по нескольку секунд. Все фильтры отстойные или проблема в моторе?

UPD. Не написал сразу, куда идет сигнал с датчика на приборку. Исправляюсь. Разъем XP1, 9й контакт.И еще — показания очень сильно зависят от напряжения бортсети и гуляют в зависимости от него на 0.3-0.4 бара.

Источник

Двигатель “ЗМЗ 405″ – Технические характеристики

Прообразом «405» послужил «406» агрегат, который выпускался с 97 года. Модель выходила в двух вариантах: с карбюратором и впрыском. Мотор эксплуатировался на машинах «ГАЗ», популярен, поскольку прост и экономичен.

Поскольку «406» агрегат положен в основе нескольких модификаций установок, двигатели ЗМЗ с аббревиатурой «405», «406», «409» имеют похожие технические характеристики. Каждая из модификаций взяла за основу одинаковые остов и шатуны. Модель «409» для улучшения показателей мощности использует коленчатый вал с увеличенным ходом, а так же вытеснители, смещённые на 0,4 сантиметра.

Остов:

Технические показатели мотора ЗМЗ-405:

Показатель:	Значение:
Сборка мотора налажена	Заволжский завод моторов
Мотор выпускается с момента	2000-сегодня
Сырьё остова мотора	чугун
Питание мотора	Инжектор, АИ-92
Охлаждение мотора	Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора	Четыре, ряд
Порядок работы камер мотора	«один – три – четыре – два»
Перепускных вентилей на камеру, (шт.)	4
Сечение камеры мотора, (мм.)	95,5
Перемещение вытеснителя мотора, (мм.)	86
Компрессия мотора	9,3
Суммарный объём камер мотора, (л.)	2,464
Мощь мотора, (лошадей/мин-1)	152/5200
Импульс мотора, (Нм.)	211/4200
Соответствие стандарту мотора, (Евро.)	«два – три»
Вес базового мотора, (кг.)	193
Расход «ГхТхС», (л/сотню км.)	13,5х8,8х11,0
Система смазки мотора	Напор + брызги + пар
Масло мотора, марка	5(10,15,20)W-30(40)
Утрата смазки мотором, (гр./1000 км.)	Менее «ста»
Объём масла в 405 двигателе, (л.)	6,1
Смена смазки в моторе, (км.)	7100
Работа мотора при температуре, (°С)	91
Запас прочности мотора, (км.)	300000
Тюнинг мотора без ресурсных потерь	Менее «двести»
Использование мотора	«Газель», «Соболь» и др.

ЗМЗ 4054.10:

Проверка датчика аварийного давления масла

Для проверки устройства потребуются:

• шлицевая отвёртка;
• ключ на 22;
• омметр (мультиметр);
• шинный насос с манометром;
• отрезок шланга с хомутами соответствующего диаметра.

1. При помощи отвёртки отсоединяем провод питания от аварийного датчика.
2. Ключом на 22 выкручиваем его из штуцера (тройника).
3. Штуцер манометра соединяем с одним концом шланга. Фиксируем соединение хомутом.
4. Другой конец шланга надеваем на штуцер датчика. Зажимаем соединение хомутом.
5. Присоединяем щупы омметра или мультиметра, включённого в режиме омметра к выводу датчика и его корпусу (массе). Сопротивление должно быть нулевым (контакты замкнуты).
6. Начинаем качать насосом, контролируя давление и сопротивление датчика. При достижении давлением величины 0,4–0,8 атмосфер, контакты датчика должны разомкнуться, а омметр показать бесконечное сопротивление. Это значит, что датчик рабочий. В ином случае его необходимо заменить. Принцип проверки заключается в том, чтобы создать внутри датчика давление, необходимое для размыкания контактов

УАЗ 2206 «Помощник» › Бортжурнал › Про давление масла.

Наскучило на светофорах мне мигающую лампочку давления масла наблюдать, надо что-то делать, а то скоро откатаюсь. Давление должно быть, и оно у меня было, правда на холодную, пока масло не прогреется, а прогревалось оно минут через двадцать поездки, потом начинается цветомузыка. Замена масла и коренных и шатунных подшипников существенно ситуацию не изменило, а поскольку лампа давления мигала только на горячую, логично было вернуть двигателю масляный радиатор.С покупки УАЗа масляный радиатор у меня отсутствовал, точнее когда-то он был, и выводы под него были но самого радиатора не было, а выход и вход его были заглушены.Для начала я решил восстановить штатную систему, нужно было купить масляный радиатор. Где купить, конечно на известном сайте объявлений. Искал не очень долго, обошёлся он мне в 20 тыс, дороговато конечно, но зато в комплекте шёл шланг от радиатора к поддону двигателя, двигатель 409 с поддоном, два моста типа спайсер, и какой, никакой кузов на раме от УАЗа 31602. В общем решил брать радиатор…

Что там у нас по сценарию… А радиатор переставляем. Короче я его снял и прикрутил к своей буханке, шланг у меня был только один, зато целый, его я тоже прикрутил, он подошёл без проблем.

С верхним было немного сложнее, во первых его у меня не было, во вторых весь бюджет на масляный радиатор я уже растратил, так что пришлось собирать из того что было под рукой. Рецепт простой, берём какой-то шланг, что есть в наличии, с одной стороны где сам масляный радиатор он просто одевается и фиксируется хомутом, со стороны двигателя по идее должен быть штуцер с резьбой, на моём каком-то шланге его конечно не было, но зато в своих запасах удалось найти штуцер от пневматики с резьбой ¼ дюйма, и выходом «ёлочка» на 8 мм.

Далее всё стыкуем, фиксируем хомутами, заводим двигатель…………Фигня получилась, давление на холодную меньше единицы, производительности насоса явно не хватает. При таком раскладе всё фигово, на горячую на холостых вообще опа будет. Какие есть варианты, убрать всё нафиг, или увеличить производительность насоса. Насоса другого почти нет, с 409 двигателя сдёргивать неохота, так что решил уменьшить проток масла через радиатор.Берём проходной штуцер для шланга 8мм, нарезаем внутри резьбу, берём болт на 8, сверлим в нём отверстие, я выбрал диаметр 2мм, отрезаем резьбу от болта и вкручиваем в штуцер. В итоге получаем сокращение тока масла через масляный радиатор, но толк от радиатора остаться должен.

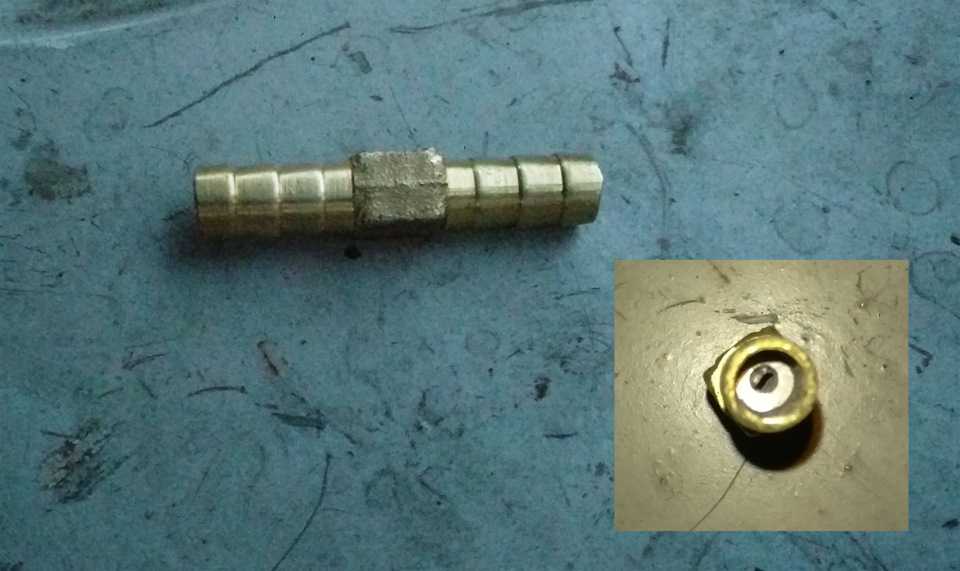

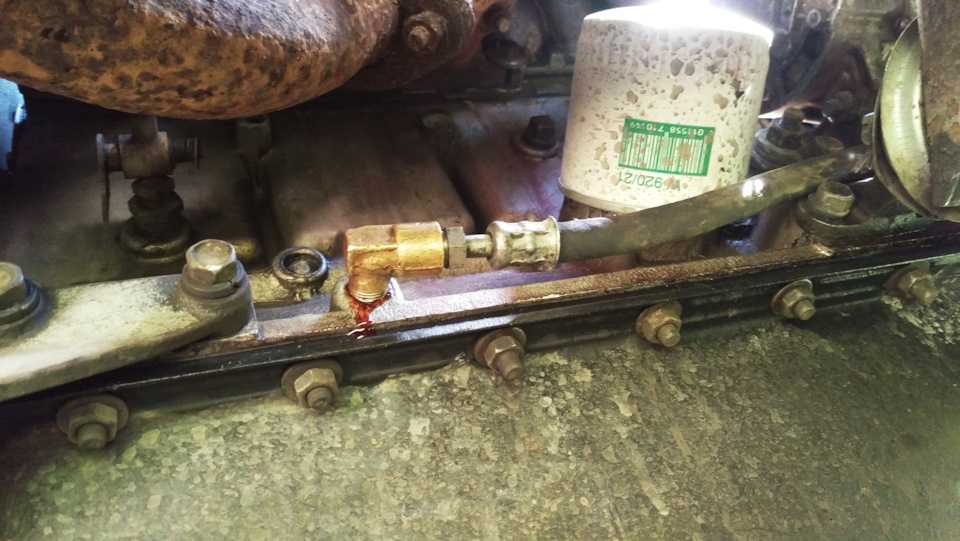

Врезаем наш штуцер в шланг, я выбрал верхний, кстати вроде как подача врезается в верхнее крепление радиатора, слив в нижний, таким образом масло само должно сливаться в поддон и например при замене можно не переживать про остатки масла в радиаторе.Заводим, ну и немножко радуемся, давление на холодную вернулось к значению 2, теперь нужно поездить и посмотреть на результат.………Покатался я несколько дней, накатал километров 500, в общем наверно работает, хотя особого толка нет, масло всё равно нагревается, и лампочка начинает мигать. По трассе примерно так же как было, может чуть лучше, при 60 км/ч давление примерно 2,5; при 100 около 3, быстрее не разгонялся. По городу, особенно по пробкам цветомузыка.В итоге решил убрать всю систему, так как толку заметного нет, а мест возможной утечки масла прибавилось.Как вариант решил поставить масляный фильтр большего объёма, по теории сопротивление на прокачку масла через большой фильтр должно уменьшиться, давление немного подрасти.

Источник

Замена датчика давления масла

Процесс по замене можно реализовать собственноручно, не прибегая к помощи сотрудников сервисных станций. Для успешной работы владельцу понадобиться привлечь в помощь такие инструменты, как:

• ключи на «17» и «22»;
• отвертку.

1. Переходим к извлечению старого датчика.
2. Открываем капот и отыскиваем место его нахождения (указано ранее).
3. Моменты затяжки крепежа наконечника у подводящего кабеля ослабляем, после чего отводим сам провод.
4. Выкручиваем датчик давления масла.
5. На это же место устанавливаем новое изделие, выполняя все манипуляции в порядке, обратном процессу демонтажа.

Заводим мотор и убеждаемся в отсутствии раздражающего свечения индикатора на панели. Теперь процесс можно считать завершенным.

Весьма важным обстоятельством в данном вопросе является своевременность обнаружения момента выхода датчика из строя

Этому аспекту уделим несколько большее внимание и рассмотрим, какие неисправности могут свидетельствовать о таком неприятном инциденте

Замена датчика давления масла на УАЗ 409

Шаг 1: Подготовка к замене

Перед заменой датчика давления масла на УАЗ 409 нужно отключить автомобиль от аккумулятора. Далее, необходимо расположить датчик давления масла, который находится на двигателе и отсоединить провода.

Шаг 2: Снятие датчика давления масла

После отсоединения проводов нужно использовать специальный ключ для снятия датчика давления масла

Осторожно, чтобы не повредить провода или письменности. Снимите датчик и проверьте седло на отсутствие загрязнений

Шаг 3: Установка нового датчика давления масла

Перед установкой нового датчика давления масла на УАЗ 409, убедитесь, что у него правильные параметры и он подходит для данной модели автомобиля. Нанесите на него тонким слоем моторное масло и аккуратно установите на место предыдущего датчика. Затяните его вручную и плотно.

Шаг 4: Проверка работоспособности

После установки нового датчика давления масла, необходимо подключить провода и проверить работоспособность. Включите зажигание автомобиля и убедитесь, что индикатор давления масла не горит. В течение нескольких секунд мотор должен завестись и запасться на исправно работающий датчик давления масла.

Важно: Если индикатор все же горит или мотор не заводится, прежде всего, нужно проверить качество соединения проводов. После замены датчика давления масла на УАЗ 409, мы рекомендуем проходимость автомобиля на дороге и проверку на отсутствие утечек питания и масла

В случае неполадок, обратитесь к специалисту

После замены датчика давления масла на УАЗ 409, мы рекомендуем проходимость автомобиля на дороге и проверку на отсутствие утечек питания и масла. В случае неполадок, обратитесь к специалисту.

Клапан регулировки давления масла

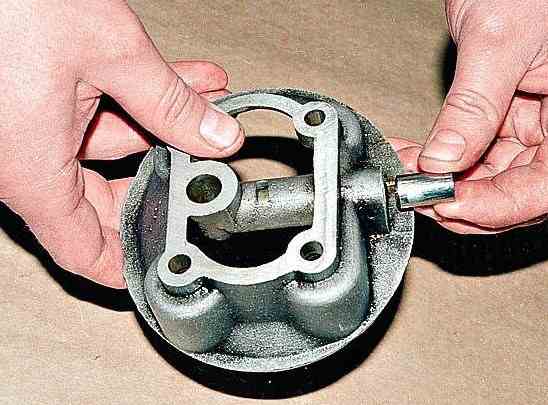

Схема того, как устроен клапан достаточно проста, и освоить ее может каждый, кто уже занимался разборкой авто. Клапан включает в себя 4 части:

• пружинку;
• корпус;
• винт для упора пружинки;
• клапан, закрывающий подачу жидкости.

Принцип того, как происходит закрытие подачи жидкости несложно понять, поскольку детали сами по себе просты и даже малоопытный водитель представляет себе их функции. Винт упора создаст в конструкции точку опоры для зажатых витков проволоки. В свою очередь пружина обеспечивает поддержку клапана, изготовленного из шарика или поршня. Шарик или поршень, находясь под давлением жидкости, сжимает пружину, и происходит открытие особого отверстия, через которое вытекает масло. Например, в двигателях марки “Лада” установлен шарик. При достигнутом нужном давлении клапан вновь закрывается и нагнетает масло.

Редуктор располагается меж масляного насоса и камеры сгорания. В тот момент, когда насос пустит оптимальное давление внутрь камеры и сместит клапан, давление начинает выравниваться. Как только показатели уравняются, все вернется на свое место. Чтобы регулировать давление, используется винт для упора пружины. Если затянуть или отпустить болт, можно увеличить или уменьшить показания в давлении системы двигателя.

• Устройство с независимым механизмом клапана в форме отдельного корпуса.
• Встроенный в насос клапан, регулирующий внутри корпуса давление.

Например, уровень давления жидкости “ВАЗ”, некоторые модели имеют независимый клапан. Обязательно учитываются данные конструкционных особенностей, в частности — в случае разборки или починки клапана, а также примыкающих деталей. Клапан редукционного типа, в сравнении с целостной системой двигателя, может показаться достаточно маленьким. Все же он невероятно важен и поломка грозит серьезными неувязками и основательной тратой денег

Хотя механизм небольшой и достаточно прост сам по себе, ему всегда нужно уделять внимание и проводить плановый ремонт. Таким образом, надо понимать поведение машины, в которой клапан функционирует неправильно или вышел из строя

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке». Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

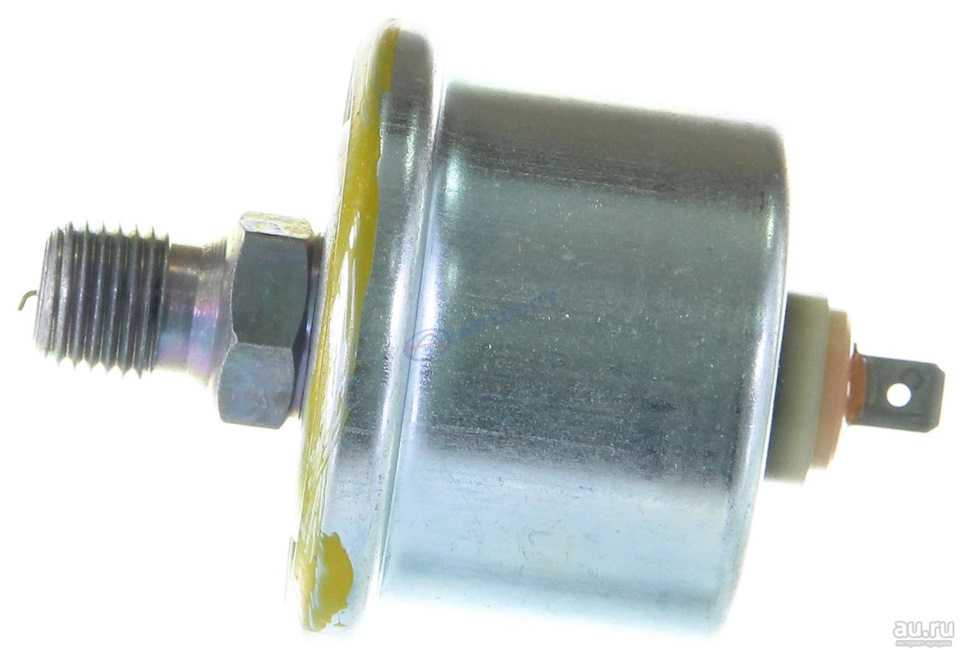

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.

Весной 1973 года на протяжении 4,5 месяца продолжалась автоэкспедиция московских журналистов на двух автомобилях УАЗ-469 по маршруту Москва — Магадан — Москва. Водители-испытатели преодолели около 40 000 километров.

УАЗ

https://www.uaz.ru/company/75/magadan

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

• Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется большая часть давления.
• Второе по популярности место – изношенные гидронатяжители цепей.
• Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
• Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
• Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

• Более частая замена масляного фильтра.
• Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
• Отключение масляного радиатора или замена его на теплообменник.
• Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
• Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

Итак, вот эти места и варианты их жиклирования:

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.
