Где находится реле зарядки аккумулятора ваз 2115

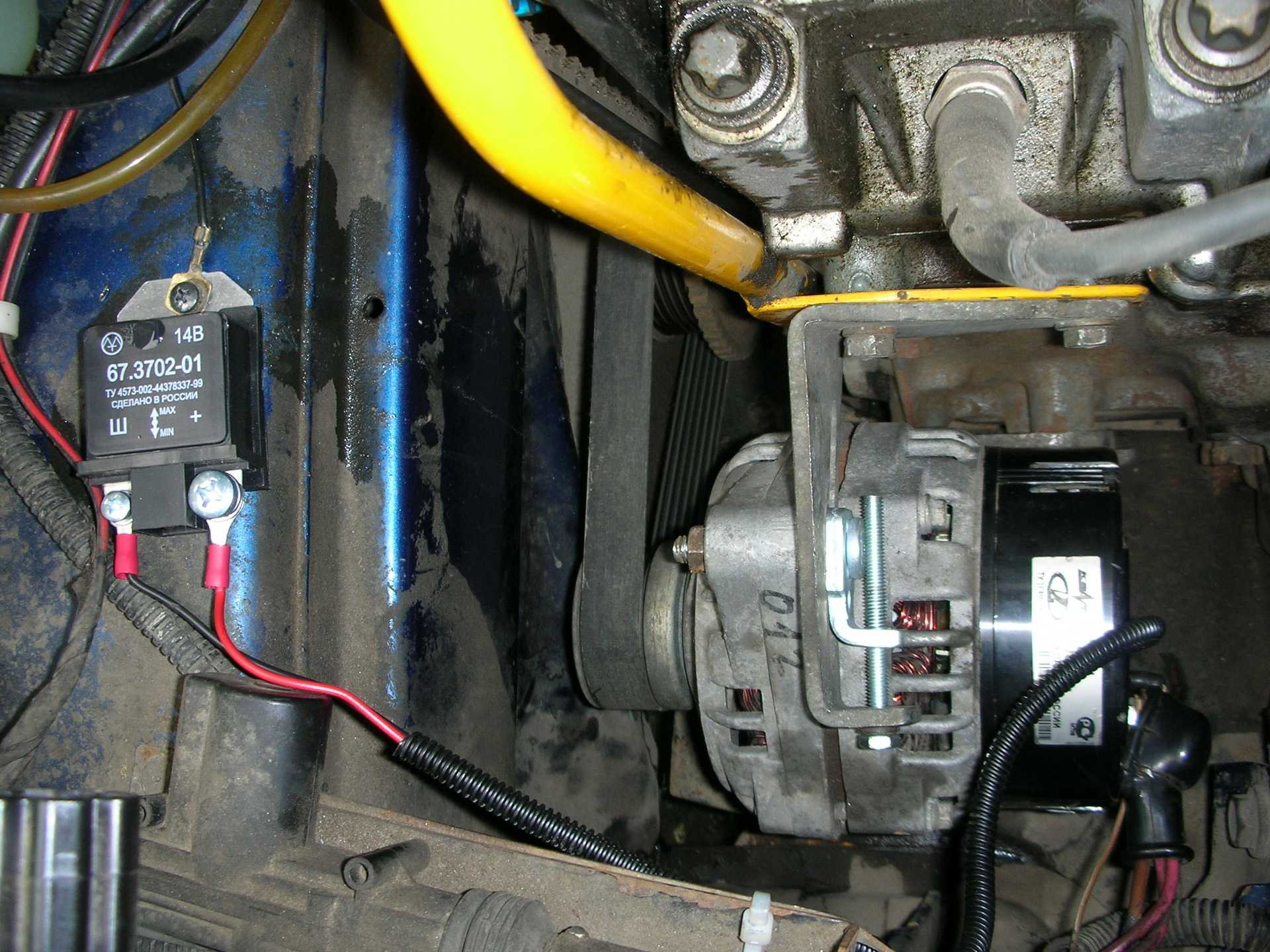

Lada 2114 Мускари › Logbook › 3-х уровневый реле-регулятор напряжения генератора

Всем привет. Давно не писал в журнале об машине, все времени не было на создание записи. Еще летом пришел в выводу что генератор, как то мало дает зарядки, аккумулятор стал подводить, заменил аккумулятор, затем приехал в авто лигу за реле регулятором, там знакомый предложил 3-х уровневый регулятор вместо штатного, про него много читал на драйве, все не доходили руки заказать с сайта производителя, а тут оказался в наличии, вот и прикупил данное электрическое чудо.

Согласно прилагаемой инструкции к изделию, произвел монтаж изделия, путем демонтажа родного регулятора, и установкой нового, ничего сложного процедура не представляет, выполнял без снятия гены, т.к. место позволяет.

Все установил и стал пробовать, результатом был доволен, без нагрузки 14,9-15,1-на максимальном напряжении,

при включении всех потребителей(конечно такого не бывает, что все потребители одновременно включены)(дальний, туманки (пред, зад), печка, обогрев зеркал вместе с задним стеклом, подогрев сидений, музыка на полную с сабом на хх генератор не справляется- зарядка пропадает, (причем совсем_

при полной нагрузке фото 1

при полной нагрузке фото 2 напряжение падает

при полной нагрузке фото 3 напряжение падает

P.S.Фото сделаны в разное время, с целью создания записи

Спасибо за внимание

Замена регулятора напряжения ВАЗ 2114: алгоритм снятия и установки

Перед заменой регулятора напряжения, обязательно проверьте генератор в целом (Как проверить генератор?). Регулятор напряжения нужно менять, если напряжение под нагрузкой бортовой сети (включены дальний, обогрев зеркал, печка) меньше 13в. Так же регулятор напряжения может стать причиной высокого напряжения (выше 14,7в). Но, как писалось выше, перед снятием регулятора нужно проверить сам генератор, ознакомиться с другими возможными неисправностями (например слабо натянут ремень генератора), и только потом приступать к замене регулятора напряжения. Так же данная статья вам понадобится для замены щёток генератора, т.к. щётки и регулятор напряжения устанавливаются на генератор в сборе.

Как снять регулятор напряжения?

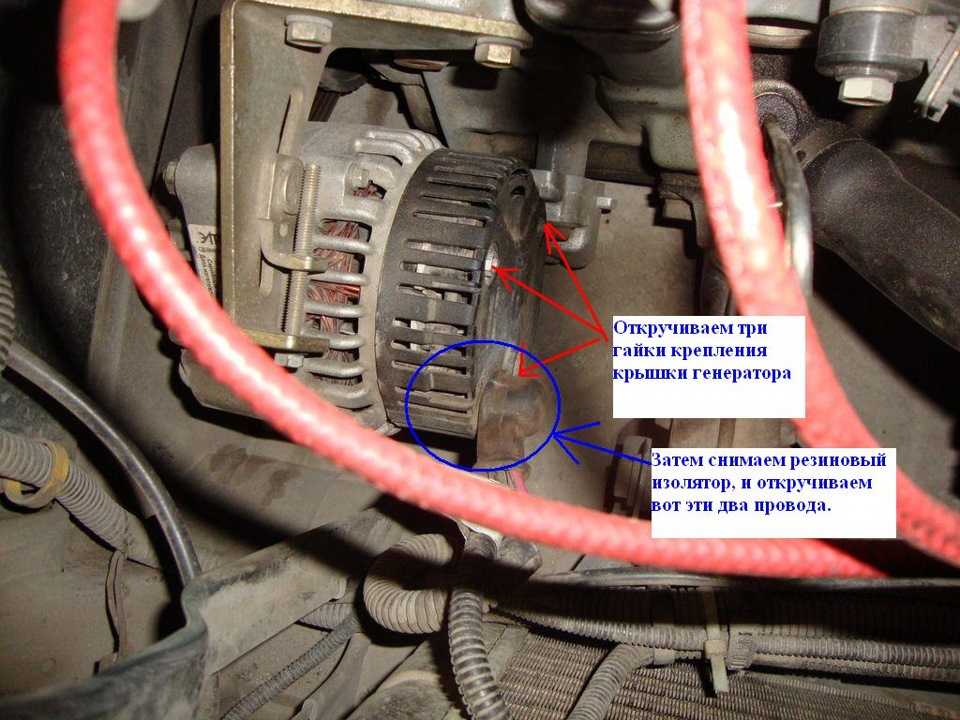

Открываем капот, снимаем минусовую клемму аккумулятора, находим генератор, отсоединяем колодку проводов «D».
Снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора.
Далее нам нужно снять сам пластиковый блок генератора (чаще всего он черного цвета). Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока.
Находим Регулятор напряжения, и крестовой отверткой откручиваем его крепления.
Вынимаем регулятор напряжения в сборе с щётками, и отключаем от него колодку проводов.

Далее нам нужно проверить регулятор напряжения, дабы убедиться в его неисправности. Для этого прочтите статью «Как проверить регулятор напряжения?».

Как установить регулятор напряжения?

Устанавливаем регулятор напряжения строго в обратной последовательности.

Стоит отметить, что в последнее время, многие автолюбители стали пользоваться трёхуровневым регулятором напряжения, для того, чтобы избавиться от просадок напряжения в бортовой сети. Но этому посвящена следующая статья.

Ваз 2114: замена регулятора напряжения без снятия генератора

Регулятор напряжения в генераторе Ваз 2114 отвечает за поддержание стабильного напряжения на электрооборудовании автомобиля. Если регулятор поломался или начал работать неправильно, его необходимо заменить. В этой статье мы расскажем, как осуществить замену регулятора напряжения без снятия генератора.

Для замены регулятора напряжения потребуются следующие инструменты:

отвертка;
ключи;
скобы или проводники для временного соединения проводов.

Для начала необходимо подготовить автомобиль к проведению работ:

Отключите аккумулятор, отсоединяя сначала отрицательный провод, а затем положительный.
Ослабьте хомут крепления генератора и снимите ремень привода генератора.
Снимите крышку генератора.

После подготовки автомобиля можно приступить к замене регулятора напряжения:

Отсоедините провода от регулятора напряжения. Обычно их удается отсоединить без особых усилий, однако в некоторых случаях может понадобиться использование ножа или подобного инструмента для удаления изоляции на проводах.
Снимите сам регулятор напряжения. Для этого нужно ослабить крепежные винты или гайки, которыми регулятор крепится к корпусу генератора. После этого регулятор можно снять и проверить наличие повреждений.
Если у вас уже есть новый регулятор напряжения, приступайте к его установке. Убедитесь, что новый регулятор аналогичен старому и имеет правильное количество контактов.
Закрепите новый регулятор напряжения на месте старого, затянув крепежные винты или гайки.
Подсоедините провода к новому регулятору напряжения

Обратите внимание на правильность соединения положительных и отрицательных проводов.

После проведения всех указанных выше действий можно закрыть крышку генератора, установить ремень привода генератора и затянуть хомут крепления генератора. После этого можно подключить аккумулятор, присоединяя сначала положительный провод, а затем отрицательный.

Замена регулятора напряжения без снятия генератора является достаточно простой и быстрой операцией, которую можно выполнить самостоятельно, если имеются необходимые инструменты и некоторые навыки автомобильного ремонта. Однако, если вы не уверены в своих способностях или не имеете достаточного опыта, рекомендуется обратиться к профессиональному автомеханику.

Низкое напряжение при запуске двигателя: как найти причину

Начнем с того, что далеко не всегда виновником всех бед является АКБ, хотя достаточно часто сниженное напряжение возникает в результате проблем с аккумулятором. В любом случае, перед началом диагностики автомобиля по части электрики необходимо иметь специальный автотестер (мультиметр).

При этом важно, чтобы прибор достаточно точно измерял те или иные параметры. Как правило, функционал устройства должен позволять измерить напряжение, сопротивление, силу тока

Параллельно в рамках поиска неполадок, связанных с напряжением, нужно учитывать и частоту вращения коленвала

Параллельно в рамках поиска неполадок, связанных с напряжением, нужно учитывать и частоту вращения коленвала.

Проверка аккумулятора автомобиля

Итак, при диагностике необходимо начинать с проверки аккумулятора, а также автомобильного генератора. Оценку состояния АКБ проводят путем подключения тестера к клеммам батареи. В норме напряжение на батарее при учете отсутствия нагрузки (все потребители отключены) должно составлять не менее 12.6 В. Снижение данного показателя означает, что имеет место частичный недозаряд или с самим аккумулятором возникли проблемы (сульфатация пластин, выкипание электролита и т.д.).

Также можно измерить напряжение вольтметром, включая для нагрузки габаритные огни и дальний свет фар. Обычно ток разряда под такой нагрузкой (при учете установленных галогеновых ламп накала) составляет около 5–6 А, а напряжение составляет около 11.5 В. Если это так, значит АКБ рабочая и проблему нужно искать дальше.

Быстрая диагностика стартера

Если говорить о напряжении непосредственно в момент запуска (когда крутит стартер), напряжение на клеммах АКБ не должно оказаться ниже отметки 9.5 В. В случаях, когда это происходит на исправном и заряженном аккумуляторе, можно утверждать, что возникла неисправность стартера. Другими словами, стартер при работе требует слишком много электрической энергии, чего в норме быть не должно.

Добавим, что для замера тока необходим амперметр, который подключается в разрыв. При этом делать разрывы цепи в авто крайне не рекомендуется, также далеко не все амперметры способны корректно работать и фиксировать высокие показатели, которые возникают в момент запуска ДВС.

По этой причине для таких задач лучше иметь специальный мотортестер. Главный плюс устройства в том, что точность замеров достаточно высокая, а также нет необходимости подключать тестер в разрыв, так как прибор имеет отдельные датчики. Эти датчики накладные, причем работают даже через изоляцию проводов. Указанные элементы способны эффективно фиксировать изменения напряженности магнитного поля, когда по проводам в цепи проходит ток одной или другой величины.

Оценка работоспособности автомобильного генератора

В тех случаях, когда АКБ предварительно проверили и зарядили от ЗУ, а также со стартером все в порядке, но проблема продолжает проявляться, в диагностике нуждается генератор. Дело в том, что генератор подзаряжает аккумулятор уже после запуска двигателя. Если необходимой дозарядки не происходит, тогда батарея быстро садится, интенсивно теряя заряд уже после пары запусков.

Затем можно поднять обороты мотора, после чего также промеряется напряжение тока заряда. Например, при повышении оборотов двигателя до 2 тыс. об/мин. напряжение заряда в норме составляет от почти 14 до 14.5 В. Далее работу генератора следует оценивать под нагрузкой. Для этого снова потребуется включать свет фар.

Напряжение в норме после включения света и габаритов должно быть не ниже 13.8. Если показатель падает до 13 и ниже, тогда начинать проверку нужно с приводного ремня генератора. Если ремень генератора прослаблен или проскальзывает, тогда причина очевидна. В случае, когда ремень хорошо натянут, неполадки возникли в самом генераторе или его реле-регуляторе.

Как правило, реле-регулятор является одним из наиболее распространенных проблемных элементов на разных автомобилях. Поверить реле-регулятор можно следующим способом:

необходимо замерить напряжение на работающем двигателе;
после того, как показатель дойдет до 14.5 В, заряд должен прекратиться;
если напряжение растет и далее, реле-регулятор требует замены (на некоторых авто допускается регулировка);

Еще добавим, что зарядный ток после того, как двигатель был запущен, составляет от 6 до 10А. В дальнейшем на работающем ДВС заряд в норме падает до 0 (при условии, что дополнительные потребители электроэнергии отключены).

Что такое реле генератора и его роль в автомобиле

Реле генератора представляет собой электромеханическое устройство, которое играет важную роль в работе автомобильного генератора. Его основная функция состоит в том, чтобы контролировать процесс зарядки аккумуляторной батареи и поддерживать стабильное напряжение в электрической системе автомобиля.

Работа реле генератора основана на принципе электромагнитной индукции. Когда генератор начинает производить электрическую энергию, реле генератора регулирует и расспределяет эту энергию по различным электронным устройствам автомобиля. В случае, если аккумуляторная батарея полностью заряжена, реле генератора отключает генератор, чтобы избежать перезарядки и повреждения аккумулятора.

Реле генератора также выполняет защитную функцию, предотвращая повреждение генератора и других элементов электрической системы. Если происходит перегрузка электрической системы или возникают короткие замыкания, то реле генератора отключает генератор, чтобы предотвратить повреждение компонентов системы.

Реле генератора обычно располагается в моторном отсеке автомобиля, неподалеку от генератора. Его расположение может отличаться в зависимости от модели и года выпуска автомобиля. Для определения конкретного местонахождения реле генератора на ВАЗ 2115 следует обратиться к схеме электрической системы данной модели автомобиля, которую можно найти в руководстве по эксплуатации или обратиться к специалистам автосервиса.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

голоса

Рейтинг статьи

Как снять генератор на ВАЗ 2107 Все проще простого

Ключи 10, 17, 19;
Набор головок;
Трещотка;
Монтировка;
Молоток и выколотка.

Для начала снимаем фишки с генератора. Провод к выводу «30» крепится с помощью гайки, открутите ее при использовании рожкового ключа на 10; С помощью ключа на 17 ослабляем регулировочную планку, и прижимаем «гену» к блоку цилиндров. Обычно это можно сделать рукой, если не выйдет, то воспользуйтесь монтировкой. Снимите ремень; Снимаем регулировочную планку, для этого откручивают пару гаек на 17. В крайнем случае достаточно демонтировать только ту гайку, которая стоит на самом генераторе; Открутите гайку на 19 с винта крепления генератора. Удобнее всего воспользоваться для этого трещоткой; Аккуратно постукивая по торцу винта, сдвиньте его с места. Далее, ударами по головке винта, выбейте его. Под конец, придется поддерживать генератор, иначе его перекосит, и заклинит винт; Снимаем генератор. Его вытаскивают вниз, между кронштейном и поперечной балкой. Установка производится в обратной последовательности

При этом, уделите внимание установке и натяжению ремня: Установите регулировочную планку, крепежный винт не должен быть затянут; Поставьте ремень на шкивы; С помощью монтировки отожмите генератор от двигателя, добиваясь полного натяжения ремня. Удерживая деталь в таком положении, затяните гайку крепления

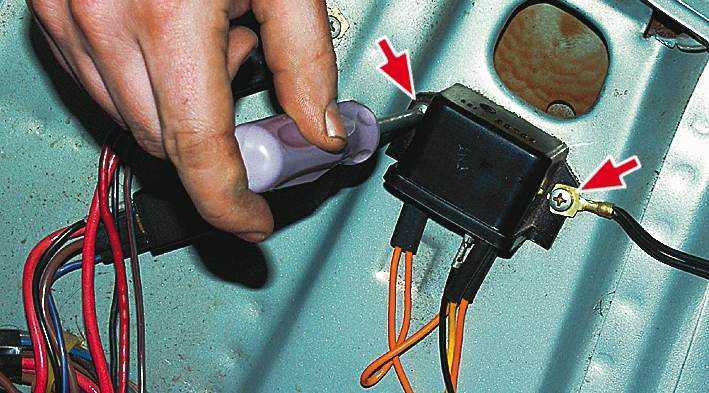

С вывода реле снимается наконечник провода;
Откручивается пара винтов крепления, для этого вам потребуется крестовая отвертка;
Реле извлекается вместе с щеткодержателем. При этом, осматривают состояние щеток. Если они короче 10 мм, или одна заметно меньше, то следует заменить реле. Отдельно щетки не меняются;
Для проверки на вывод «В» подается питание от плюса аккумулятора, на массу подают минус. После чего, проверяем напряжение на щетках, оно должно не дергаясь держаться в пределах 13-13,5 В.

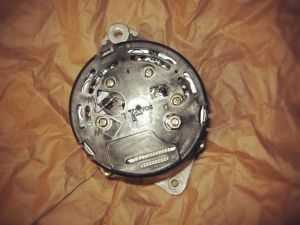

Устройство генератора Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства лада самара 2 не используется. Работа генератора ваз 2114, ваз 2115, ваз 2113 контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

ПРЕДУПРЕЖДЕНИЯ «Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора и они повредятся. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Вентили генератора не допускается проверять напряжением более 12 в или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи

Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115, Устройство генератора. Инструкция по разборке и сборке генератора лада 2113, порядок ремонта генератора лада 2114, снятие и установка генератора ваз 2113, ваз 2115, ваз 2114.

Узлы электрооборудования Ваз 2113, Ваз 2114, Ваз 2115,
Ремонт электрооборудования Ваз 2114, Ваз 2115, Ваз 2113,
Устройство генератора Ваз 2114, Ваз 2115, Ваз 2113

Клуб отечественных автомобилей Лада. Ремонт и тюнинг Ваз (Лада) своими руками с фото. Портал поможет выполнить работы по доработке и ремонту вашего автомобиля Ваз своими руками.

Схема ВАЗ 2115

Приводятся подробные цветные схемы проводки ВАЗ 2115 (карбюратор, инжектор) с описанием электрооборудования для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов – для распечатки на принтере.

Если нужно раздавать питание внешним потребителям (видеорегистратор, фароомыватель, магнитола) при включении зажигания – взять питание лучше от аккумулятора через реле. По схеме 86 на кузов, 85 на зажигание (например жёлто-синий переключателя печки). Контакт 30 через предохранитель 30 Ампер к аккумулятору, 87 к потребителям. То есть получится при включении зажигания включится новое реле и питание будет идти напрямую от аккумулятора.

Признаки неисправности инжектора

Резкие колебания в холостом ходу: если при работе двигателя на холостом ходу возникают сильные колебания оборотов, это может быть признаком неисправности инжектора

Обратите внимание на равномерность работы двигателя без резких скачков.
Плохая отзывчивость на нажатие педали газа: если автомобиль задерживается при нажатии педали газа или отзывается с задержкой, это может указывать на проблемы с инжектором.
Потеря мощности двигателя: если двигатель теряет мощность или начинает работать неравномерно, инжектор может быть виноват. Причина может быть в неправильной подаче топлива или неудачном смешении воздуха и топлива.
Повышенный расход топлива: если автомобиль начинает «жрать» топливо больше обычного, это может свидетельствовать о неисправности инжектора

Неправильное смешение воздуха и топлива может вызывать повышенный расход.
Проблемы с запуском двигателя: если двигатель долго крутится перед запуском или не запускается вовсе, это может быть связано с проблемами инжектора, так как неправильная подача топлива может вызвать сложности с зажиганием.

Если у вас возникли подобные проблемы с автомобилем, рекомендуется обратиться к специалисту для диагностики и ремонта инжектора. Неисправности инжектора могут серьезно повлиять на работу двигателя и влиять на безопасность и комфорт вождения.

Замена

Процесс замены старых щеток на новые не занимает много времени и не требует специальных знаний. Единственное, что необходимо подготовить, так это инструменты:

накидной ключ на 13;
плоская отвертка (обыкновенная);
торцевая головка на 8 с трещоткой.

Без снятия генератора

Если вы уверены, что проблема поломки автомобиля — неисправность именно щеток генератора, тогда можно обойтись и без его снятия.

Выключаем клемму минусовую.
Отсоединяем провода.
На корпусе щеткодержателя выкручиваем два болта, держащие его.
Извлекаем конструкцию.
Проверяем на наличие повреждений, размера выступающей части щеток (он должен быть не менее 5мм).
Устанавливаем новые элементы и производим монтаж в обратной последовательности.

При снятом генераторе

Причиной плохой зарядки автомобиля могут быть не только щетки, но и ремень генератора. Чтобы исключить это момент, при замене щеток следует его снять, для проверки состояния ремня.

Для начала производим демонтаж агрегата.

Выкручиваем болт, крепящий ремень генератора.
Агрегат отодвигаем к двигателю и снимаем ремень.
Откручиваем планку натяжителя и убираем ее.
Отсоединяем штекер и клеммы.
Вытаскиваем деталь.

Переходим к щеткам

Открываем защитный кожух (крышка).
Отсоединяем провода питания щеток.
Выворачиваем два болта, крепящих нужным нам элемент.
С правой стороны, используя ключ на 13 выворачиваем одну гайку.
Регулятор напряжения следует поднять.
Старые щетки проверяем.
Очищаем место их расположения.
Устанавливаем новые элементы и собираем все в обратной последовательности.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

при провороте ключа зажигания подается питание на втягивающую обмотку;
рабочая пластина, под действием тока, прижимается к контактам;
питание подается на стартер;
мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

после проворачивания ключа зажигания ничего не происходит;
стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

окислились контакты рабочей пластины;
имеется повреждение кабеля массы;
прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
Повреждение или износ коллектора.
Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

Надежно зафиксировать машину на месте.
Снять клеммы с АКБ.
От реле потребуется отключить красный провод.
При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
Ослабить и удалить стяжные шпильки крепления устройства к массе.
Демонтировать силовой кабель и снять устройство.
Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.
