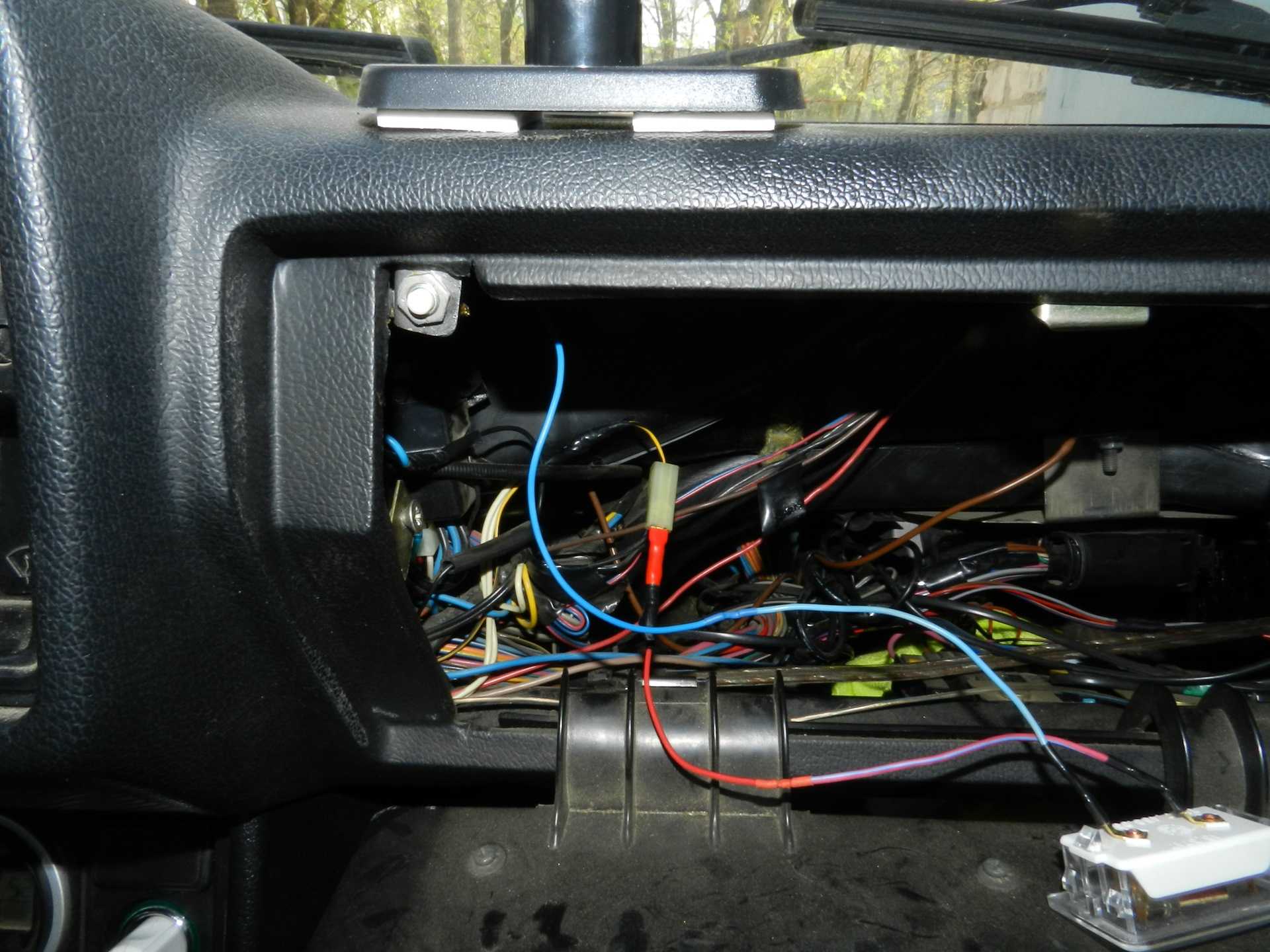

Горит предохранитель ваз 2107 под бардачком

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) выглядит следующим образом:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена крабов на ваз 2115

ВАЗ 2114 — стартер не реагирует на поворот ключа

Расход бензина приора, город, трасса, смешанный цикл

Как натянуть ремень грм на ваз 2110, 8 клапанов

ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки

Какое давление должен выдавать бензонасос на ваз 2110, принципы работы, неисправности

Ваз 2114 на двери

Как поменять тросик сцепления на ваз 2115

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

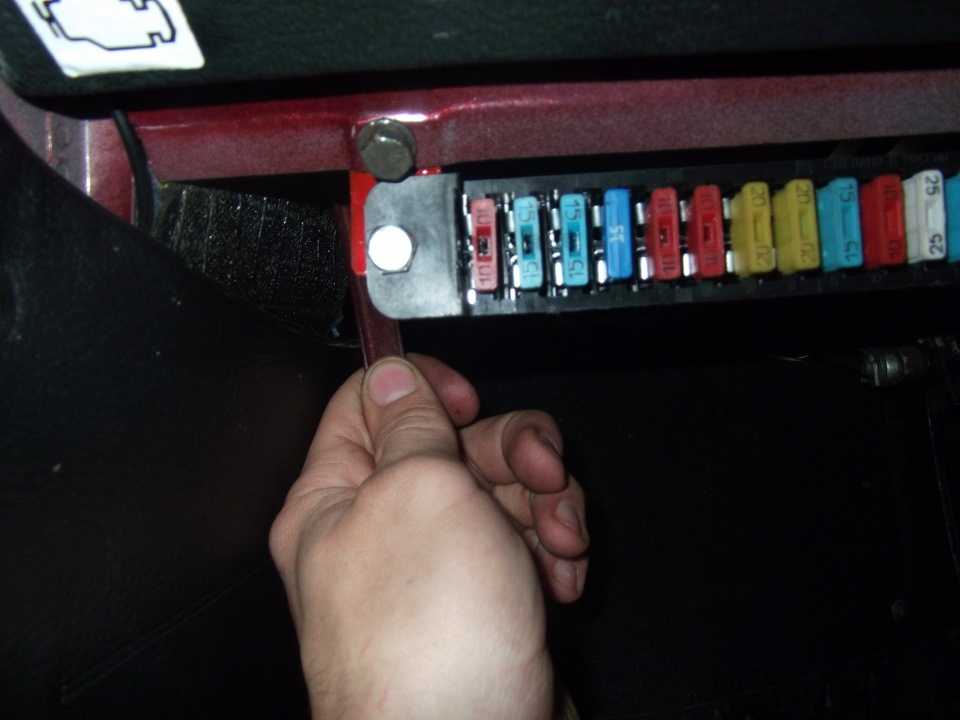

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
2. Используя отвертку, вам необходимо будет отжать два крепления.
3. Затем снимите пластиковую вставку.
4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

1. Снимите два переключателя отверткой.

2. Нажмите на крепления колодки.

3. Извлеките вставку и достаньте устройство.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

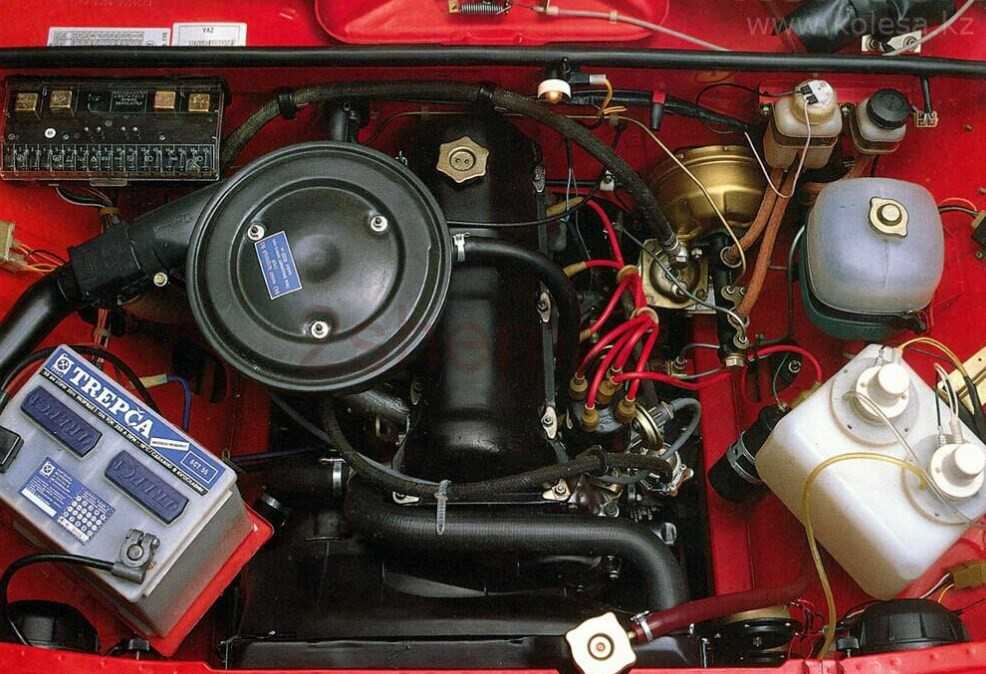

1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

В монтажном блоке предохранителей собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ и большинство плавких предохранителей, защищающих электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, сразу на металлической перегородке между отсеком двигателя и кабиной. Вот фото (верх лево):

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

↑ Замена и ремонт

Как сменить плавкие пpeдoxpaнители

Очень важно рассмотреть, как правильно произвести замену плавких пpeдoxpaнителей, пока это не поздно, иначе здесь последствия могут быть абсолютно разными. Также важно знать, как необходимо менять реле зажигания

Нужно помнить то, что в этом случае нет никакой разницы между понятием карбюратор и ВАЗ-2107 инжектор.

Для того чтобы произвести замену плавкого пpeдoxpaнителя, в первую очередь нужно открыть капот и найти, где он находится. Предварительно надо выключить систему зажигания ВАЗ-2107 и отключить сам аккумулятор от питания. Фиксаторы необходимо отжать. Они находятся по бокам крышки, напоминающей пластик, ее нужно демонтировать. На этом куске пластмассы на обратной стороне есть полезная информация для начинающих механиков: схема, которая описывает назначение пpeдoxpaнителей. В блоке более старого выпуска плавкие пpeдoxpaнители расположены в ряд в отличие от современной версии.

Если необходимо заменить какой-то один пpeдoxpaнитель, то при открытии важно определиться, какой именно. Как правило, это можно увидеть сразу

Он может быть немного расплавленный, со следом огня или просто по внешнему виду напоминать расплавленный металл. Это признак того, что пpeдoxpaнитель просто сгорел. Если на другом пpeдoxpaнителе была оторвана плавкая нить, значит, его тоже нужно заменить. Для того чтобы пpeдoxpaнитель демонтировать, не нужно использовать собственные пальцы, для этого давно изобрели специальный пинцет или на крайний случай плоскогубцы. После того как нужные водителю плавкие пpeдoxpaнители ВАЗ были заменены, крышку нужно вернуть в исходное положение.

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром

Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко. Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель. Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой. Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи. Я думаю вы и сами понимаете, что до пожара тут не далеко. Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель. Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой. Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Реле стартера ВАЗ-2107 – почему ломается? + Видео » АвтоНоватор

Реле поворотов на ваз 2107 схема

Если хорошо подумать, то втягивающее реле стартера таких популярных моделей, как ВАЗ-2107 и 2106, не должно отличаться по функциям и конструкции, ведь это соседи в линейке отечественного автопрома. Так ли это и какие различия могут влиять на сложность обслуживания пускового блока, порассуждаем в статье.

Для чего машине тяговое реле?

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю

Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора

Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

• перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
• энергетическое распределение между приводом стартера и электромагнитом;
• синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Шестерня бендикса

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

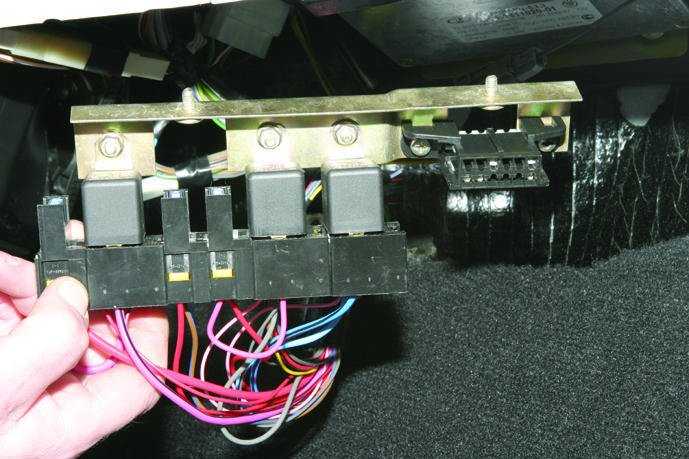

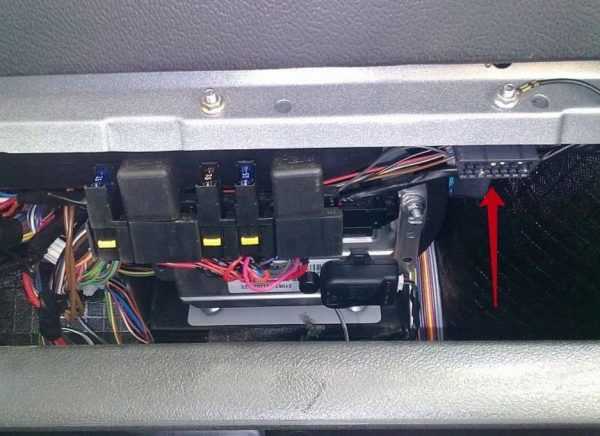

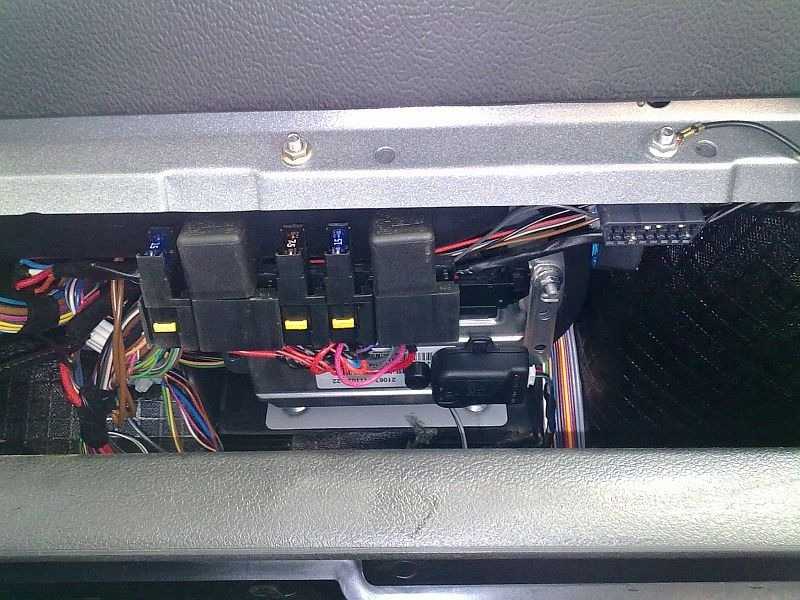

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Предохранители ВАЗ 2107 старого образца

Назначение

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

Расположение реле в монтажном блоке и их назначение:

1. Реле включения обогрева заднего стекла.

2. Реле включения очистителей и омывателей фар.

3. Реле включения звуковых сигналов (установлена перемычка).

4. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).

6. Реле включения дальнего света фар.

7. Реле включения ближнего света фар.

Dessar194 › Блог › Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

Фишки блока предохранителей и реле ваз 2107

Ниже в таблице представляю фишки блока предохранителей и реле ВАЗ 2107, расшифрованные клеммные колодки. Они расположены по порядку нумерации.

Колодка	№ штекера	Цвет	Электрические цепи
Ш1	1	П	выключатель стоп-сигналов
2	ГБ	переключатель света фар
3	СП	переключатель света фар
4	К	замок зажигания (кл. 30/1) ВАЗ 2107
5	ОБ	включение противотуманных фонарей
6	ГЧ	замок зажигания (кл. 15/1)
7	К	включение подсветки приборов
8	Ч	замок зажигания (кл. «INT»)
Ш2	1	Р	замок зажигания (кл. 30/1)
2	ЖЧ	переключатель стеклоочистителя ветрового стекла
3	ЖП	включение наружного освещения
4	ПБ	включатель стоп-сигнала
5	Г	включение поворотов, вкл. аварийной сигнализации
6	КГ	тахометр ВАЗ 2107
7	З	включение света заднего хода
8	СБ	указатель давления масла
Ш3	1	ЗП	включение обогрева заднего стекла
2	Р	переключатель стеклоочистителя
3	ОЧ	включение противотуманных фонарей, контрольная лампа
4	ЖГ	включение заднего хода, отопителя, обогрева заднего стекла
5	ГЧ	включение аварийной сигнализации (кл. 1)
6	Б	переключатель стеклоочистителя и реле стеклоочистителя
7	С	переключатель стеклоочистителя
8		контрольная лампа износа тормозных накладок
Ш4	1	О	контрольные лампы (резерва топлива, стояночного тормоза, уровень тормозной жидкости), реле стояночного тормоза
2	ПЧ	включение аварийной сигнализации (кл. 5)
3	СЧ	включение звуковых сигналов
4	ПГ	прикуриватель, патрон переноски ВАЗ 2107
5	—	резерв
6	—	резерв
7	—	резерв
8	П	замок зажигания (кл. 50)
Ш5	1	ЗБ	контрольная лампа давления масла
2	РБ	указатель уровня топлива
3	КБ	контрольная лампа зарядки АКБ
4	ГП	контрольная лампа резерва топлива
5	РГ	контрольная лампа недостаточного уровня тормоз, жидкости
6	ЗЧ	контрольная лампа включения дальнего света
7	СГ	контрольная лампа давления масла
8	Ж	контрольная лампа включения габаритов
Ш6	1	Б	эл. двигателя очистителя ветрового стекла и омывателя фар/левый
2	Ж	габаритный фонарь (левый передний), подкапотная лампа
3	СЧ	звуковые сигналы ВАЗ 2107
4	О	блок управления электромагнитным клапаном (кл. 3) ВАЗ 2107
5	СГ	датчик контрольного давления масла
6	Г	вентилятор охлаждения радиатора
7	П	звуковые сигналы
8	—	Резерв
Ш7	1	—	Резерв
2	ЖЧ	эл. двигателя стеклоочистителя ветрового стекла и фароочистителя
3	РГ	датчик недостаточного уровня тормозной жидкости
4	ГБ	эл. двигатель стеклоочистителя
5	СП	блок управления электромагнитным клапаном (кл. 4) ВАЗ 2107
6	РЧ	датчик износа тормозных накладок
7	БЧ	термовыключатель эл. вентилятора охлаждения радиатора
8	Ч	эл. двигатель омывателя ветрового стекла
Ш8	1	З	дальний свет (левый борт)
2	ГП	катушка зажигания (кл.+Б)
3	Г	эл. двигатель стеклоочистителя ветрового стекла
4	К	катушка зажигания ВАЗ 2107
5	ГЧ	лампа указателя поворотов (переднего левого)
6	С	ближний свет (левый борт)
7	СБ	датчик давления масла
8	ЗБ	датчик контрольного давления масла
Ш9	1	—	Резерв
2	Р	генератор (кл. 30) ВАЗ 2107
3	—	резерв
4	К	габаритный фонарь (правый передний)
5	ЖЧ	эл. двигатель очистителя фар правый (конц. выключатель)
6	Б	эл. двигатель очистителя фар/правый
7	Ч	масса «-«
8	З	дальний свет (правый борт)
Ш10	1	Р	генератор (кл. 30)
2	—	Резерв
3	Г	указатель поворотов (передний правый)
4	РЧ	датчик износа тормозных накладок
5	С	ближний свет (правый борт)
6	—	Резерв
7	КБ	реле контроля зарядки (кл. 30/51)
8	—	Резерв
Ш11	1	—	Резерв
2	О	клемма Ш11-4
3	О	генератор (кл. 15)
4	О	реле зарядки (кл. 86 и 87)
5	П	реле стартера (кл. 50)
6	СП	пневмоклапан, микропереключатель
7		предусмотрено для диагностики
8	—	Резерв
Ш12	1	РБ	датчик уровня топлива ВАЗ 2107
2	П	лампы стоп-сигнала
3	Б	плафоны салона ВАЗ 2107
4	С	элемент обогрева заднего стекла
5	ГЧ	лампа указателя поворотов (заднего левого)
6	Г	указатель поворотов (задний правый)
7	Г	фонарь заднего хода ВАЗ 2107
8	К	габаритный фонарь (левый задний), освещение номерного знака
Ш13	1	ОЧ	противотуманные фонари
2	ГП	датчик уровня топлива
3	Ж	габаритный фонарь (правый задний), освещение номерного знака
4	—	резерв
5	—	резерв
6	—	резерв
Ш14		7	замок зажигания (кл. 15/2)
