Натяжитель цепи ваз 2107: назначение, виды, признаки износа, замена

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

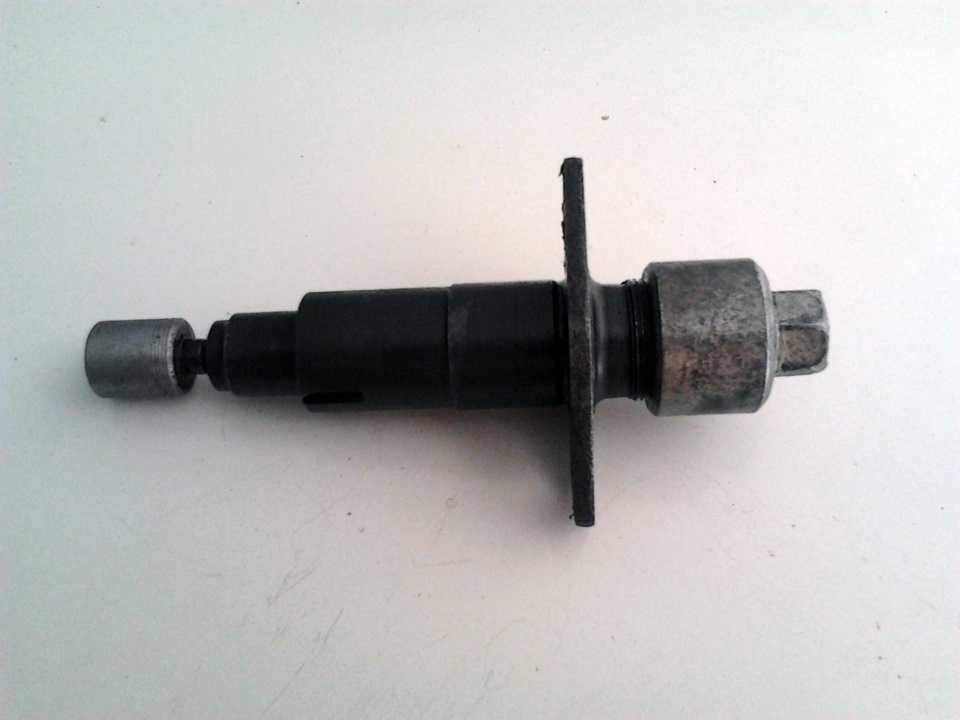

Доработка натяжителя цепи ваз 2107

После сборки движка натянул цепь, отрегулировал клапана, завелась отлично без постукиваний и т.д. — просто приятный шелест.Проездил некоторое время, и стал заметен непонятный стук в передней части двигателя. Похож звук был на клапанный. Дай, думаю, разберу, отрегулирую. Но не тут-то было — там цепь не натянута, оказывается!Подтянул, завел…все отлично…погрел, погазовал и снова начала цепь ослабляться(Вытянул натяжитель цепи…он вроде нормальный… НО на конце масленка стояла…нехорошо дело, думаю.

В общем, нашел решение проблемы благодаря Rijii26 и GeOLUH , за что им огромное спасибо!)

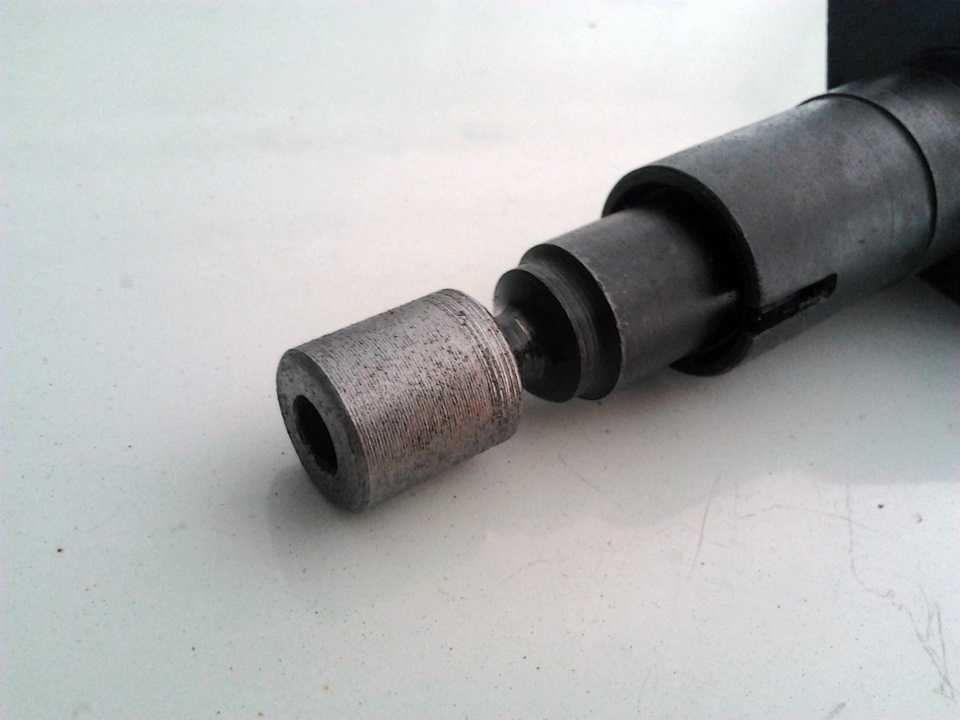

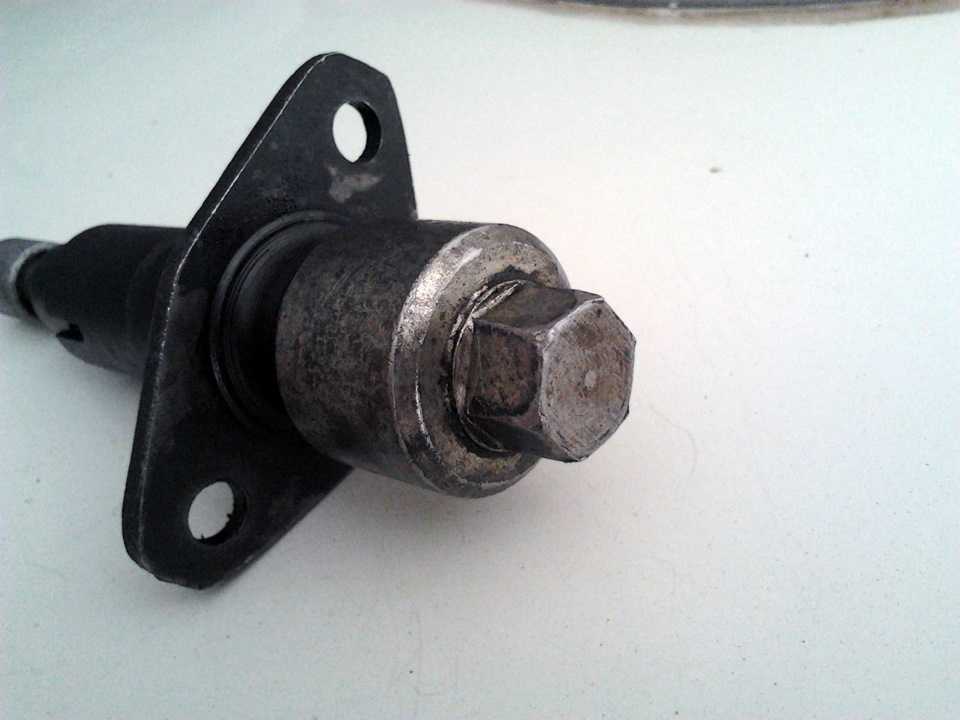

Мне посоветовали просверлить этот колпачек, нарезать резьбу и вкрутить в него болт, дабы фиксировать положение штока.

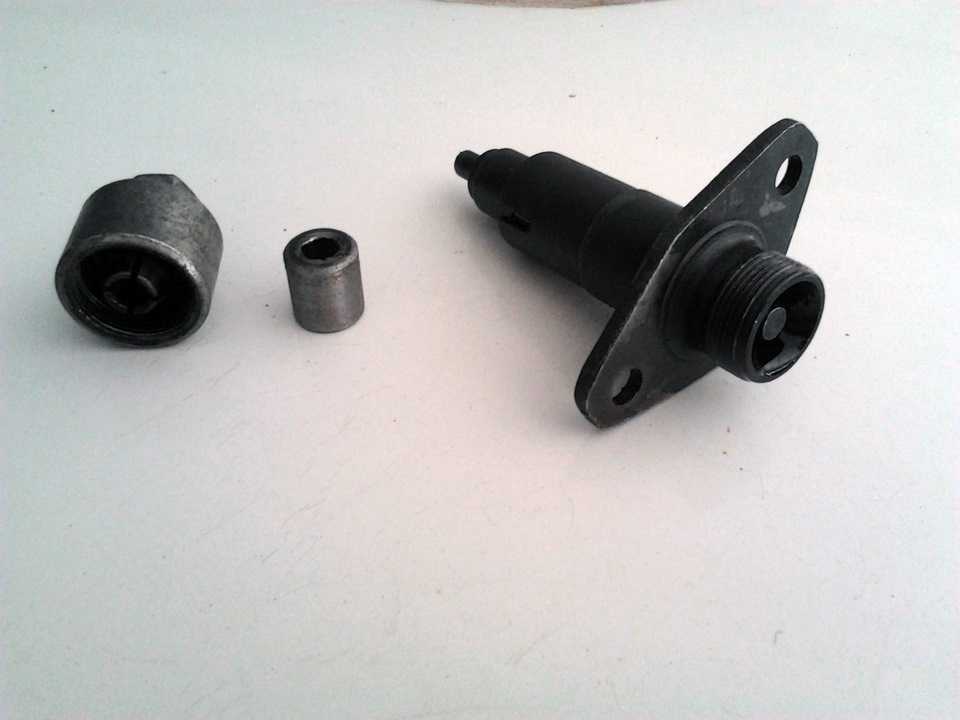

С этими мыслями я и пошел в гараж, снял, разобрал. Проблема была в том, что шток не полностью был обхвачен сухарями, поэтому, со временем, проскальзывал.

Однако, по закону подлости, нужного мне метчика не оказалось(Но выход был найден!

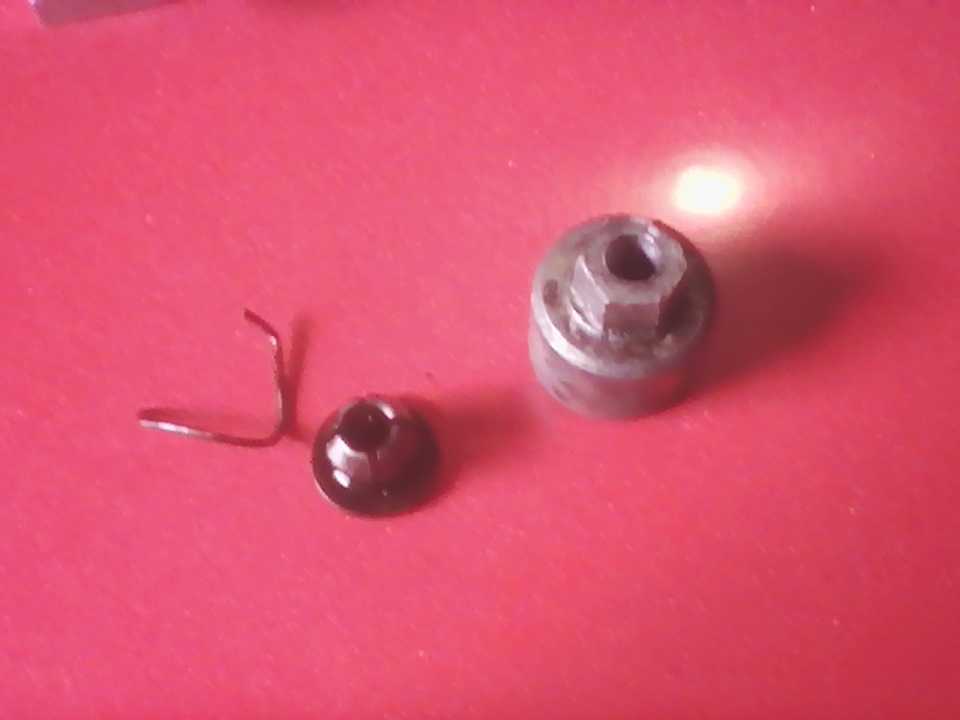

1 — масленка2 — пружина для отталкивания “болтика”3 — сам “болтик”

Идея в том, что в колпачек помещается часть болта, в моем случае 6 мм (на рисунке — “болтик”), и пружина, чтобы толкать его в направлении штока, где он затягивается плотно сухарями и, в свою очередь, удерживает шток.

Ну и закернил масленку заодно, ибо был риск ее в поддон уронить. (на фото не видно, делал позже уже).

Вроде бы все просто, однако — работает! Техническое образование творит чудеса!)

Привет всем. Давно ничего не писал. Недавно увидел на Драйве статью о доработке натяжителя цепи, ну и решил свой тоже немного доработать. Что нам дает доработка:— цепь можно регулировать даже на заведенном двигателе,— регулировать можно хоть до разрыва цепи,— цепь не будет ослабевать со временем.Для это понадобиться: дрель, тиски, сверло на 6,5 мм, метчик на 8 с шагом 1,25, ну и конечно прямые руки.Снимаем колпачковую гайку, и достаем из нее сухарик.

Под сухариком будет небольшое отверстие, я начал сверлить изнутри, чтобы отверстие получилось ровно по центру.

Цепь и ремень ГРМ — важные детали газораспределительного механизма. С течением времени цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходимо натяжка, а также дана пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.

Регулировка натяжения цепи на ВАЗ 2107

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

• если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
• если цепь была снята, или двигатель ремонтировался.
• перед тем, как должна быть произведена регулировка клапанных зазоров;
• после того, как поменяли успокоитель или натяжитель.
• подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

• простой рожковый ключ на 13;
• рожковый ключ для проворачивания коленвала на 38;
• трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

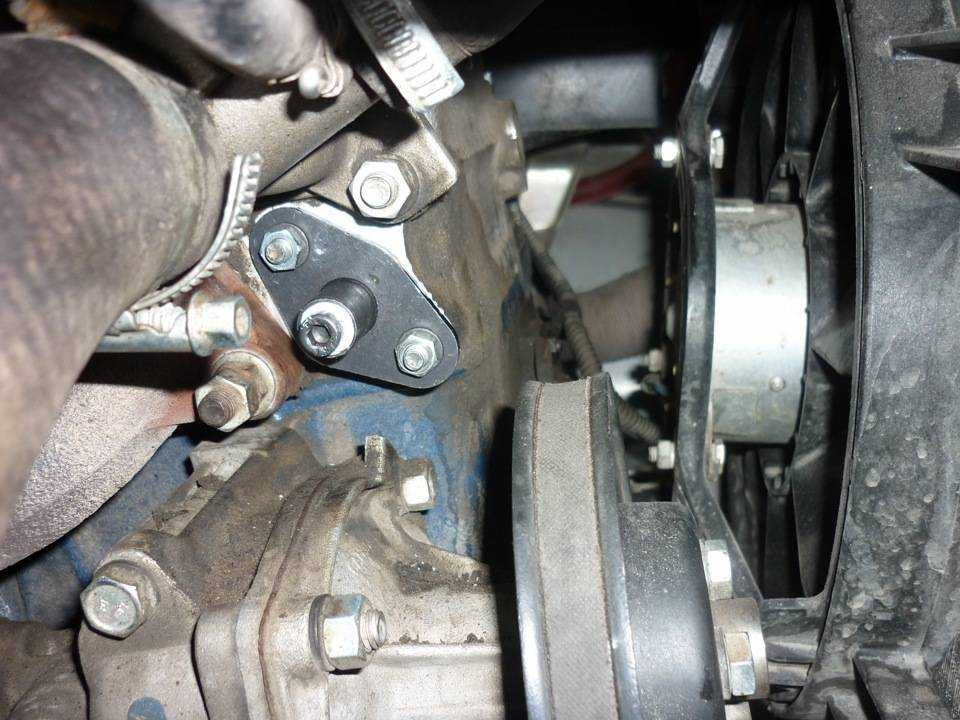

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.

Замена цепи ГРМ

1. Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
2. Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.
3. Снимаем клапанную крышку, открутив восемь гаек на 10.

   Крепление клапанной крышки.

4. Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.

   Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

1. Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.

   Метка шкива коленвала.

2. На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

   Метки распределительного вала.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ. Натяжитель цепи ГРМ.

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала. Крепление звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену. Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка. Крепление передней крышки ГРМ.

Метка на звездочке коленвала должна совпадать с меткой на блоке. Метка звездочки коленвала.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

1. Новую цепь ГРМ обязательно смазываем моторным маслом.
2. Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
3. Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
4. Проверяем метку коленвала.
5. Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
6. Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

1. Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
2. Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой. Натяжитель цепи ГРМ.
3. Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
4. В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток. Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Как заменить натяжитель цепи ГРМ на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Для начала отверните две гайки, которые крепят натяжитель цепи к двигателю.

2) После чего снимите натяжитель цепи с двигателя автомобиля.

Примечание! Между натяжителем цепи и двигателем располагается уплотнительная прокладка, снимайте ее аккуратно, не повредите ее! (О том как выглядит уплотнительная прокладка, см. в самом низу статьи, в рубрике « Для новичков! »)

Установка: 1) Для начала зарядите новый натяжитель цепи. (О том как зарядить натяжитель цепи, см. в статье «Как зарядить натяжитель цепи на ВАЗ?»)

2) Затем установите его на место, в обратном порядке снятию.

3) Теперь проверните коленчатый вал по часовой стрелке, для того что бы натянуть цепь «ГРМ». (О том как провернуть коленвал, см. в статье «Установка поршня четвертого цилиндра в положение ВМТ», в пунктах «1-2»)

Примечание! В статье на которую дана ссылка в пункте «3», перейдя по ней там нужно будет ещё выставить метки, но если вы заменяете лишь натяжитель цепи то никакие метки вам выставлять не нужно, всего лишь проверните коленвал на «1-1.5» оборота и всё!

4) После того как вы завершите проворачивать коленвал, немного ослабьте колпачковую гайку, для того что бы разрядить натяжитель разрядился.

Примечание! Когда натяжитель цепи разрядится, вы услышите щелчок и только после этого закрутите гайку натяжителя цепи обратно!

Важно! 1) В случае деформации уплотнительной прокладки которая стоит между двигателем автомобиля и натяжителем, замените ее на новую! (Если вы не понимаете о какой уплотнительной прокладки идёт речь, то в таком случае смотрите рубрику: «Для новичков!»)

Для новичков! Вопрос: Как выглядит уплотнительная прокладка натяжителя цепи? Примечание: Уплотнительная прокладка располагается между натяжителем цепи и двигателем! Ответ:

Натяжитель цепи ваз 2101 автоматический mts0171

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ваз 2101 автоматический mts0171 Trialli.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Гидронатяжитель цепи ГРМ ВАЗ 21214

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ВАЗ 2101 автоматический MTS0171

Башмак натяжителя цепи ВАЗ 2101 7207

Самовывоз, Почта РФ, Курьером, Логистическая компания

BALZAP 7207 башмак натяжителя цепи ваз 2101

Самовывоз, Почта РФ, Курьером, Логистическая компания

Herzog Натяжитель цепи ГРМ для двигателя 2101,21011,210.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ВАЗ-2101 автомат. «Пилот» (Ро.

Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555

Самовывоз, Почта РФ, Курьером, Логистическая компания

Резинотехника успокоитель цепи ваз 2101-2107 в сборе в.

Наш магазин работает ежедневно по адресу: Россия, Москва, ул. Верхнелихоборская, 8А ( м. Верхние Лихоборы, 3 минуты пешком.) с 9-18 без обеда, в субботу с 10-14, воскресенье выходной. Работаем с физическими и юридическими лицами. Доставка по Москве компаниями: Доставист.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи Иж

Самовывоз, Почта РФ, Курьером, Логистическая компания

Успокоитель цепи ВАЗ 2101-07

Башмак натяжителя цепи ВАЗ 2103 21030100609082

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA башмак натяжителя цепи ваз 2103

Натяжитель цепи ГРМ 2101-21074,2121 Производитель: LADA Артикул: 21011006060

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ГРМ 2101-21074,2121 LADA 21011006060

Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555

Самовывоз, Почта РФ, Курьером, Логистическая компания

Резинотехника 10555 успокоитель цепи ваз 2101-2107 в сб.

Наименование: Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82, Производитель Lada, Категория: Автозапчасти

Самовывоз, Почта РФ, Курьером, Логистическая компания

Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82

Башмак натяжителя цепи ВАЗ 21214 21214100609002

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA 21214100609002 башмак натяжителя цепи ваз 21214

Наименование: Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-1006098-00, Производитель Lada, Категория: Автозапчасти

Самовывоз, Почта РФ, Курьером, Логистическая компания

Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-100.

Цепной привод ГРМ на ВАЗовской «классике» хоть и считается надёжным, но и он по мере эксплуатации автомобиля нуждается в ремонте и замене элементов. О необходимости ремонта свидетельствуют характерные признаки, а работу можно провести своими руками без посещения автосервиса.

Сообщества › Клуб Любителей Классики (и не только) › Блог › Как натянуть цепь ГРМ ВАЗ-2107

Ролики и оси роликов цепи ГРМ со временем изнашиваются и цепь удлиняется. Кроме того, изнашиваются зубья звездочек и рабочая поверхность башмака натяжителя. Вследствие чегонатяжение цепи ослабляется, изменяются фазы газораспределения и зажигания — работа двигателя ухудшается, повышается его шумность. При значительном растяжении цепь может перескочить, что приводит к загибанию клапанов и поломке двигателя.Основным внешним признаком ослабления цепи является характерный звонкий дребезжащий звук в передней части двигателя, появляющийся при резком увеличении-уменьшении оборотов. При значительном растяжении звук переходит в постоянный глухой брякающий.

Поэтому периодически необходимо восстанавливать натяжение цепи, заводом рекомендовано проводить регулировку каждые 10 тыс. км пробега. Для этого в конструкции двигателя предусмотрен полуавтоматический плунжерный натяжитель.

Натяжение цепи может быть произведено как при снятой клапанной крышке, так и без ее снятия. Первый способ более удобен, так как позволяет визуально оценить степень ослабления и натяжки цепи, проверить износ и целостность деталей ГРМ. Работу лучше совмещать с настройкой зазора в клапанах.Однако, этот способ более трудоемок, поэтому разберем натяжку цепи без снятия клапанной крышки, как изначально рекомендуется заводом-изготовителем.

Для этого нам понадобится:— Головка или гаечный ключ на 13— Ключи на 8, 10— Отвертка с плоским лезвием— Спецключ для проворачивания коленчатого вала (не обязателен)— Динамометрический ключ (не обязателен)

Для начала, снимаем аккумуляторную батарею, открывая доступ к натяжителю.

Ключом “на 13” ослабляем примерно на 0,5-1 оборот колпачковую гайку натяжителя. При этом, плунжер натяжителя должен высвободиться, “выстрелив” с характерным щелчком — часто бывает, что он подклинивает. Если этого не произошло, то можно слегка постучать по гайке, или полностью ее отвернуть и стронуть плунжер с помощью отвертки.

Теперь необходимо провернуть коленчатый вал на 1-1,5 оборота и остановить в момент наибольшего сопротивления вращению, не допуская отдачи в обратном направлении. Сделать это можно с помощью спецключа за гайку-храповик шкива коленчатого вала, но его не всегда может быть в наличии, да и подлезть к гайке, особенно на инжекторе, довольно проблематично. Поэтому, предпочтительней в данном случае провернуть коленвал через трансмиссию (ни в коем случае стартером!).Для этого, заранее фиксируем автомобиль за колеса на ровной площадке, поддомкрачиваем заднее колесо, включаем 4-ю прямую передачу, снимаем со стояночного тормоза.

Медленно проворачиваем колесо по ходу движения на 1-1,5 оборота до возникновения наибольшего сопротивления качению.

Затягиваем колпачковую гайку с усилием 5,2 кгс*м. Раздомкрачиваем автомобиль и заводим двигатель, проверяем степень натяжки цепи по издаваемому шуму.Если регулировка не помогла, то повторяем операцию, убедившись в работоспособности натяжителя — его можно снять и проверить. Если и это не помогает, то возможно износ деталей критический и длины натяжителя просто не хватает — необходимо снятие крышки и ревизия деталей, при необходимости замена звезд и цепи ГРМ.Небольшое видео:

Особенности натяжного механизма и возможные его неисправности

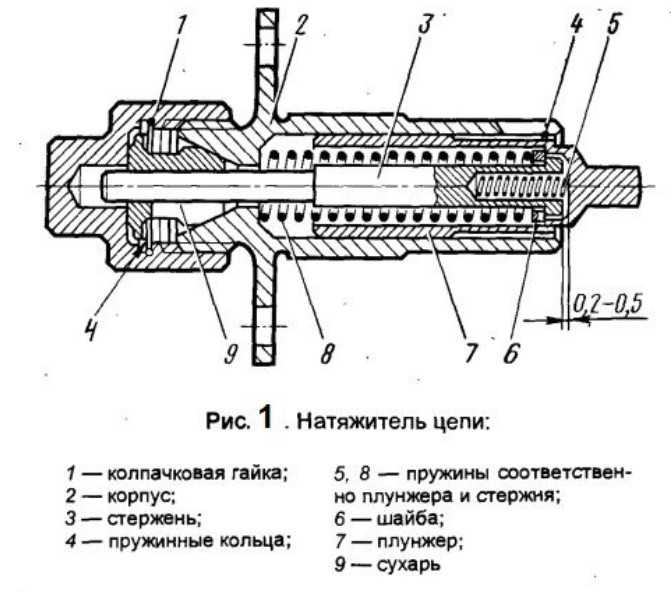

Натяжитель – элемент привода, обеспечивающий определенное натяжение цепи ГРМ.

«Родное» устройство данного авто является плунжерным. То есть, в конструкции данного элемента имеется подпружиненный плунжер, который за счет давления пружины обеспечивает необходимое натяжение.

Работает данный элемент таким образом – пружина выталкивает плунжер из корпуса, тот упирается в башмак и толкает его до тех пор, пока плунжер не остановит сопротивление цепи, при этом из нее мощной пружиной натяжителя выбирается провисание, цепь натягивается.

Но конструкция его такова, что после выборки провисания цепи плунжер фиксируется сухарем.

Однако со временем цепь все больше растягивается и требуется дополнительная ее натяжка, для чего нужно колпачковой гайкой снимать фиксацию сухарем плунжера, чтобы пружина снова сделала выборку.

Одним из основных недостатков такого натяжителя является возможность попадания сора между плунжером и корпусом, из-за чего он может заклинить.

Иногда устранить заклинивание можно путем легкого постукивания по корпусу, но не всегда. Повреждение же корпуса всегда ведет к надобности в его замене.

Проводить периодическую выборку провисания цепи не всегда удобно, поэтому вместо штатного натяжителя можно установить автоматический, который сам производит выборку.

При этом конструкция такого натяжного механизма очень проста и возможность заклинивания его практически исключена.

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.
