Устройство главного элемента
Что касается радиатора охлаждения, то без него нельзя представить работу двигателя в целом. Он представлен этими составляющими:
- верхний и нижний баки;
- сердцевина;
- детали крепления.
Главное его предназначение в том, чтобы поступающая из водяной «рубашки» смесь охлаждалась до необходимого температурного норматива. Хорошей теплопроводности способствует то, что обычно его изготавливают из латуни. В сердцевине находятся поперечные пластины. Попадая сюда, реагент делится на много потоков — это позволяет получить более эффективный результат.
Принцип работы происходит так:
- Насос постоянно «двигает» в ваз 21214 жидкость.
- Система действует так, что вода циркулирует по кругу, омывая у блоков и цилиндра нагретые стенки.
- Перегрева двигателя в этом случае получается избежать, а тепло будет гарантировано отведено от важных деталей.
- Дальше смесь пойдет по радиатору, а после этого она отправляется в окружающую среду.
- Таким образом, цикличность закончена — теперь охлажденной жидкости предстоит повторить его для ваз 21214 заново.
Датчик скорости – ДС.
Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок – братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.
Полезное видео
ВАЗ-2121, 21213-15, 2129-31 – это знаменитое семейство внедорожников, завоевавшее громадную популярность с первого дня появления серийного образца в 1977 году. ВАЗ-2121 «Нива» представляет собой базовую модель, в основу которой положен несущий трехдверный кузов-универсал и трансмиссия с постоянным полным приводом.
За время выпуска данного автомобиля было спроектировано и изготовлено множество различных модификаций, касающихся конструкции кузова, внешнего вида, применяемого двигателя и многих других элементов машины. Например, ВАЗ-21213 «Тайга» – это переработанный рестайлинговый вариант базового автомобиля, ВАЗ-21214 – модель с отечественным двигателем 1,7 литра, а на ВАЗ-21215 устанавливался французский мотор Пежо XUD 9SD. Отдельное место занимают экземпляры, переделанные под коммерческое использование. В частности, ВАЗ-2129 «Утилитер» – это удлиненная на 500 мм модель с двумя передними сиденьями и грузовым кузовом, а ВАЗ-2131 – удлиненный пятидверный универсал.
Из-за огромного числа модификаций сложно говорить о конкретной группе запасных частей, пользующихся наибольшим спросом. Однако надо заметить, что на протяжении уже многих лет устойчивый интерес проявляется к деталям классического базового варианта «Нивы».
Источник
Устройство охладительной сети автомобиля
Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:
- Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
- Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
- Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
- Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
- Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
- Теплообменник отопителя салона, снабженный краном.
Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.
Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:
- на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
- патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.
В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.
Возможные неисправности
Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:
- Когда автомобиль греется до максимума в любую погоду, а патрубки основного радиатора холодные, то сломался термостат. Элемент не ремонтируется, только меняется.
- Электрические вентиляторы включаются как попало, в том числе на холодном двигателе, а при перегреве могут и не запуститься. Это значит, что вышел из строя и подлежит замене датчик, передающий данные о температуре контроллеру.
- Когда указатель на панели выдает неточные данные или не показывает температуру, надо поменять второй датчик, стоящий в головке цилиндров.
- Постоянно снижается уровень жидкости в бачке. Надо искать и устранять протечку на патрубках или в одном из радиаторов.
Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу. Система охлаждения двигателя
Система охлаждения двигателя
| 1 – отводящий шланг радиатора; 2 – термостат; 3 – перепускной шланг термостата; 4 – шланг отвода жидкости к насосу; 5 – отводящая трубка радиатора отопителя салона; 6 – подводящий патрубок радиатора отопителя; 7 – шланг отвода жидкости с подогрева впускной трубы к блоку подогрева карбюратора; 8 – блок подогрева карбюратора; 9 – расширительный бачок; | 10 – отводящий патрубок рубашки охлаждения; 11 – шланг от радиатора к расширительному бачку; 12 – подводящий шланг радиатора; 13 – левый бачок радиатора; 14 – пробка радиатора; 15 – сердцевина радиатора; 16 – крыльчатка радиатора; 17 – сливная пробка; 18 – резиновая опора радиатора; 19 – правый бачок радиатора; 20 – насос охлаждающей жидкости; 21 – шланг подвода жидкости в насос |
ВАЗ-21213 (Нива). Проверка уровня плотности жидкости в системе охлаждения
Правильность заправки системы охлаждения проверяется по уровню жидкости в расширительном бачке, который на холодном двигателе (при 15–20° С) должен находиться на 3–4 см выше метки «MIN», нанесенной на расширительном бачке.
Уровень жидкости рекомендуется проверять на холодном двигателе, так как при нагревании ее объем увеличивается и у прогретого двигателя уровень жидкости может значительно подняться.
1. При необходимости проверьте ареометром плотность охлаждающей жидкости. Для жидкости Тосол А–40, которая используется на автомобилях ВАЗ, плотность должна быть 1,078–1,085 г/см3. 2. Если уровень жидкости в бачке ниже нормы, а плотность выше нормы, то долейте дистиллированную воду. 3. Если плотность нормальная – долейте жидкость той марки, которая находится в системе охлаждения. 4. Если плотность жидкости в системе охлаждения ниже нормы, а автомобиль будет эксплуатироваться в холодное время года, то необходимо заменить охлаждающую жидкость.
ВАЗ-21213 (Нива). Заправка системы охлаждения охлаждающей жидкостью
Заправка производится при смене охлаждающей жидкости или после ремонта двигателя.
1. Cнимите пробки с радиатора и расширительного бачка, откройте кран отопителя. 2. Отсоедините шланг отопителя (верхний) от штуцера на кузове автомобиля. 3. Залейте охлаждающую жидкость (10,7 л) в радиатор (жидкость заливается по верхнюю кромку заливной горловины) до появления течи из шланга и штуцера отопителя. 4. Соедините шланг отопителя со штуцером и поставьте на место пробку радиатора. Долейте оставшуюся жидкость в расширительный бачок и закройте его пробкой. 5. Для удаления воздушных пробок запустите двигатель и дайте ему поработать на холостом ходу до температуры охлаждающей жидкости, равной температуре открытия основного клапана термостата (80±2)° С. При этом входной и выходной патрубки радиатора должны быть горячими. 6. После остывания двигателя проверьте уровень охлаждающей жидкости. 7. Если уровень ниже нормального, а в системе нет следов подтекания, то долейте жидкость.
ВАЗ-21213 (Нива). Регулировка натяжения ремня привода насоса
Схема проверки натяжения ремня привода насоса
| При нормальном натяжении ремня прогиб А под усилием 98 Н (10 кгс) должен быть 10–15 мм, а прогиб В – в пределах 12–17 мм под тем же усилием. |
Натяжение ремня проверяется его прогибом между шкивами генератора и насоса или между шкивами насоса и коленчатого вала.
1. Ослабьте гайки крепления генератора, сместите его от двигателя (для увеличения натяжения) или к двигателю (для уменьшения натяжения) и затяните гайки крепления. 2. Поверните коленчатый вал на два оборота по часовой стрелке и проверьте натяжение ремня. 3. Не следует допускать чрезмерного натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора.
Что представляет собой лампочка
Лямбда-зонд (датчик кислорода, ДК); ошибки 0130–0141, 44, 45
Рег.: 21.12.2004 Тем / Сообщений: 3 / 674 Откуда: Москва, ВАО Возраст: 34 Авто: ВАЗ 21214 01 г. в. распределённый впрыск
Рег.: 18.01.2005 Тем / Сообщений: 2 / 891 Откуда: Саранск Возраст: 41 Авто: ВАЗ 21214 ; Шнива; УАЗ 31514: ЛуАЗ 969
Рег.: 06.12.2004 Тем / Сообщений: 628 / 51730
Рег.: 06.12.2004 Тем / Сообщений: 4029 / 23189 Откуда: Москва Возраст: 66 Авто: 21214M, 2013 гв.
Глянь статью в новом разделе «Компьютерная диагностика». Она сейчас самая верхняя в ньюсах.
А вообще, выскочит соответствующий код ошибки.
Рег.: 21.12.2004 Тем / Сообщений: 3 / 674 Откуда: Москва, ВАО Возраст: 34 Авто: ВАЗ 21214 01 г. в. распределённый впрыск
у меня такое дело: на ниве стоит газ(ГИГ 3Л), так в нём 2-ва режима, автоматический(с датчиком кислорода) и ручной(«в обход» датчика), так чё-то не важно стала ехать на газу(в автомат. режиме), на бензине просто лётает, вот думаю может датчик кислорода
Как его проверить?
| Цифровой вольтметр используется для диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя. |
| Сканер используется для определения кодов неисправности и анализа систем управления двигателем. |
Назначение и конструкция
Это модуль, предназначенный для включения в бортовую цепь мотора, потребляющего большой ток. Двигатель вентилятора питается электричеством с силой тока в 20-35А, что недопустимо для включения в низковольтную систему управления – расплавится проводка. У Нивы имеется всего три реле, два для левого и правого вентилятора отдельно и одно общее. Каждое устройство имеет свой номер в бортовой сети. Принцип действия и назначение реле актуально для машин всех типов 2004, 2010, 2020 и других годов выпуска.
Внутри релюшки имеют идентичную конструкцию. Здесь присутствует низкая часть, трансформатор и высокая. Также две пары контактов, один нормально замкнутый, второй разомкнутый. При подаче импульса на нижнюю часть на обмотках образуется магнитное поле, и контактная группа с высокой стороны замыкается – подается питание на мотор вентилятора.
Охлаждающий винт работает в двух режимах. При нагреве двигателя до 99 градусов Цельсия включается первый вентилятор, после прохождения отметки в 101⁰С, подключается второй. Если система не справляется, моторы переходят на повышенные обороты.

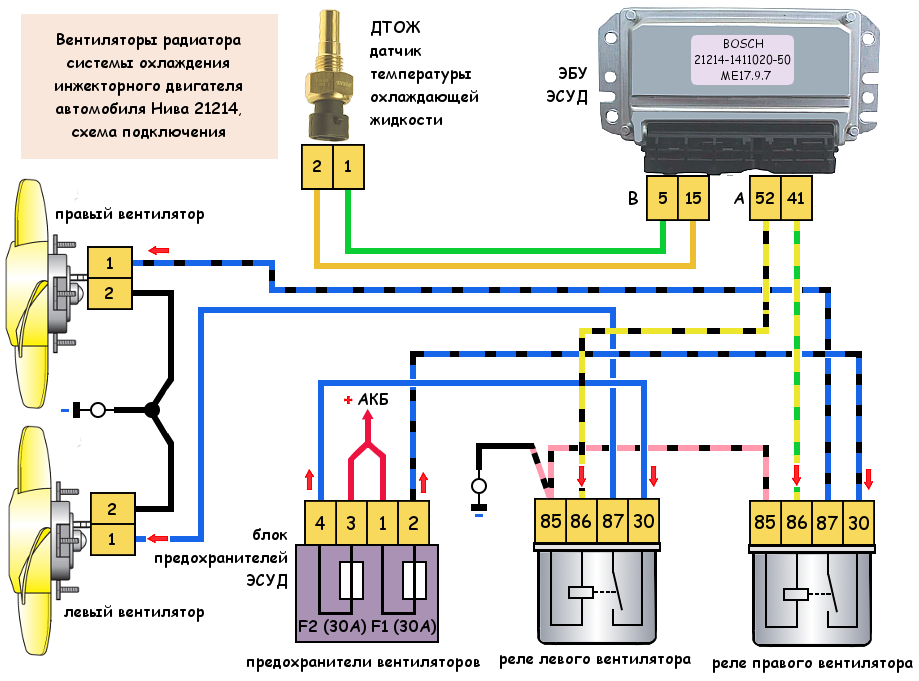

Схема реле вентиляторов
На рисунке представлена цепь питания электровентиляторов системы охлаждения установки. Элементы конструкции представлены под номерами.
- 1/7 – моторы левого и правого вентилятора;
- 2 – дополнительное реле питания;
- 3 – плавкий предохранитель;
- 4 – контроллер питания;
- 5 – вспомогательный резистор;
- 6/8 – главное реле включения правого и левого электромотора соответственно;
- А/С – минусовая/плюсовая клемма АКБ;
- В – на главное реле зажигания.
Отличие схемы подключения вентиляторов.
Ничего и нигде не задевает
Это важно, чтоб износ у них был равномерный.
Изначальный диаметр левого отверстия — 6 мм, а диаметр ножки точнее — надетой на ножку резинки — 15 мм.

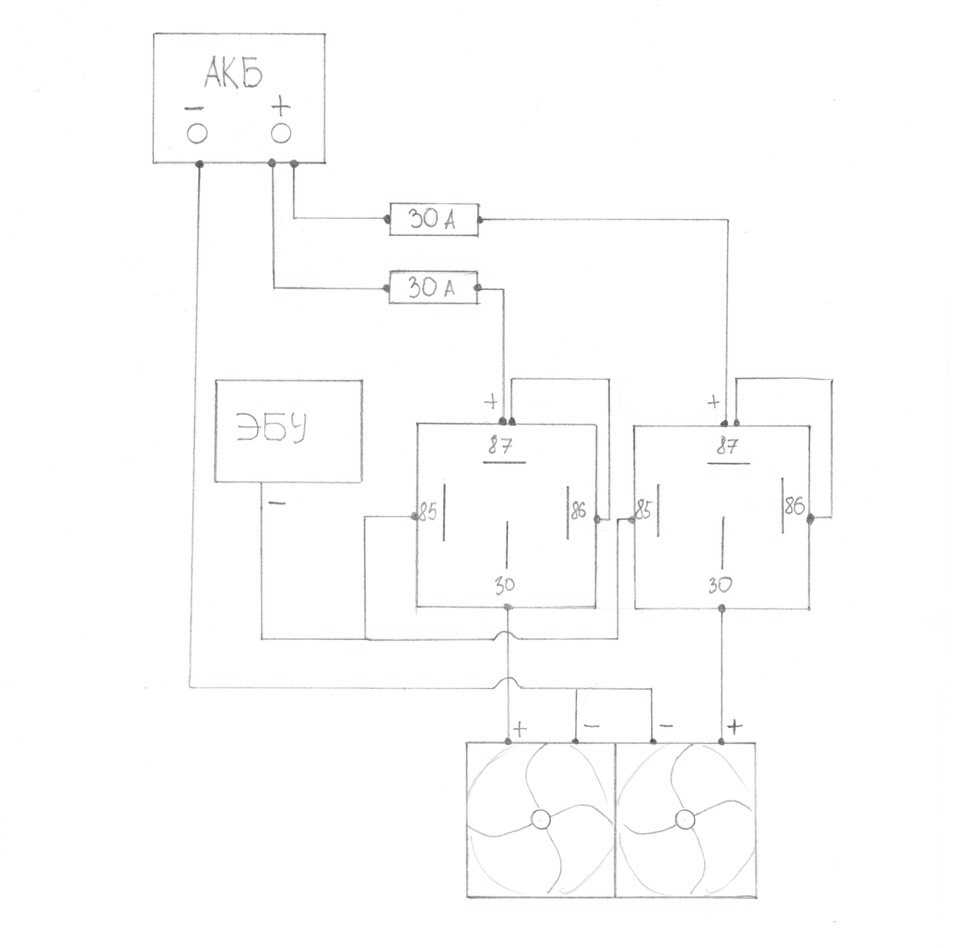

Рассмотрим схему Подключение вентиляторов Нива в последовательном соединении. Размер вложений копеечный, а эффект просто поразительный, жаль до этого не додумались конструкторы на заводе
Сборка производится в обратной последовательности.
После этого рамка с вентиляторами более-менее нормально становится на положенное место. При снятии облицовки радиатора может оказаться, что если ранее не были предприняты предупредительные меры по защите крепящих ее винтов от ржавчины, то отвернуть эти винты будет очень непросто, если вообще окажется возможным.
Можно, конечно, затянуть хомуты со всей дури, но как гласит закон Мэрфи: «Все что может испортиться — портится» и где гарантия, что патрубок в один прекрасный момент не возьмет, да и не соскочит с тройника? Правда, в случае чего, с последним отвернуть обратно датчик будет потруднее.
Электродвигатель отопителя. Пришлось добавить третье реле. При срабатывании датчика температуры подключается и второй вентилятор.
Полезное видео, в котором показано как снять и поменять вентиляторы: Важно: чтобы добраться до болта, закрытого масляным фильтром, необходимо отодвинуть усилитель от кронштейна. Датчик кислорода ваз
Раздел: Электрика Навигация по записям.
Потому их нужно вытаскивать постепенно. Вентилятор не выключается. При включении вентиляторы создают некий дискомфорт, так как издают шум. Там в комплекте есть три резинки. Ну а дальше уже можно приступать к монтажу проводки.
Венты на ниву 2121

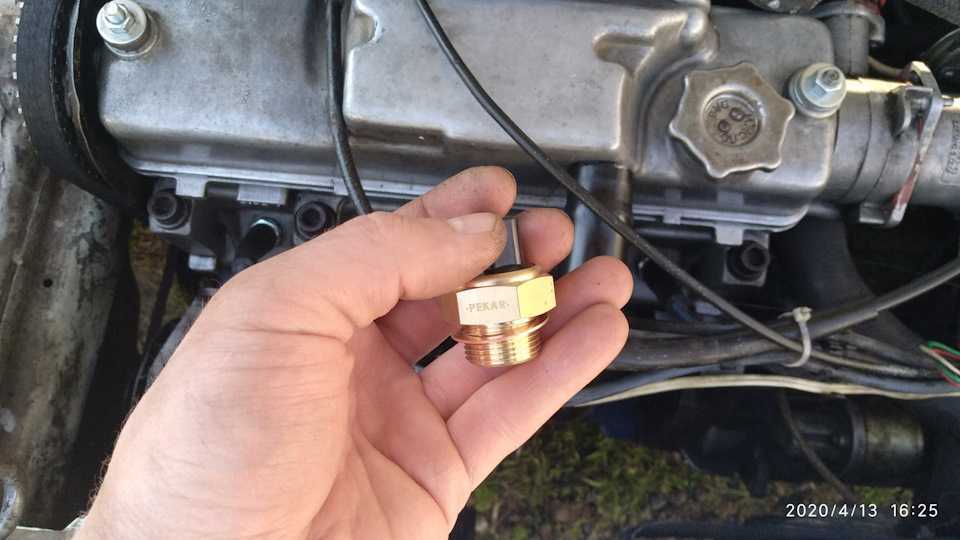

Процесс установки датчика вентилятора на Ниве 21214
Установка датчика вентилятора на Ниве 21214 состоит из нескольких простых шагов, которые важно правильно выполнить, чтобы датчик работал корректно и эффективно. Перед началом установки необходимо убедиться, что новый датчик соответствует требованиям автомобиля и подходит для конкретной модели Нива 21214
Вот шаги, которые нужно выполнить для установки датчика вентилятора:
1. Подготовка автомобиля: перед началом работы рекомендуется отключить аккумулятор и остудить двигатель, чтобы избежать возможных ожогов или повреждений.

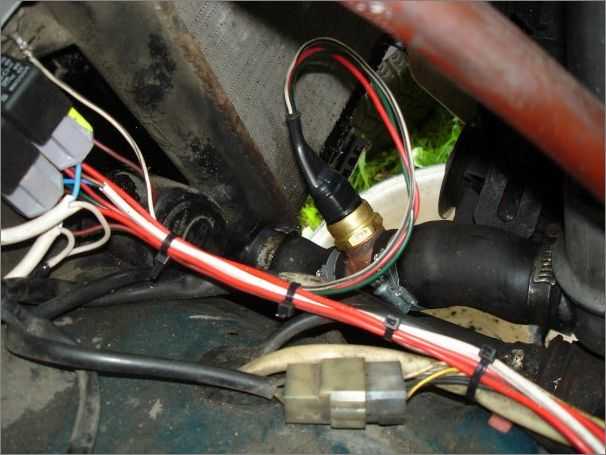

2. Нахождение датчика: датчик вентилятора находится на радиаторе охлаждения двигателя. Его расположение может различаться в зависимости от модели и года выпуска автомобиля. Обычно датчик находится на верхней или нижней части радиатора и к нему подключается провод.
3. Отключение провода: перед тем как снимать старый датчик, нужно отключить провод, который подключен к нему. Это можно сделать с помощью отвертки или иного инструмента, который позволяет отсоединить провод без повреждения его контакта.
4. Снятие старого датчика: снимите старый датчик, раскрутив его с помощью соответствующего инструмента. Обычно это гаечный ключ или насадка. Будьте осторожны, чтобы не повредить радиатор или другие части автомобиля.
5. Установка нового датчика: установите новый датчик на ту же позицию, где находился старый датчик. Убедитесь, что новый датчик надежно закреплен и не будет вибрировать во время движения автомобиля.
6. Подсоединение провода: подсоедините провод к новому датчику, установив его на соответствующий контакт. Убедитесь, что провод надежно закреплен и плотно прилегает к контакту. Это позволит избежать возможных проблем с подключением датчика.
7. Проверка работоспособности: после установки датчика вентилятора на Ниве 21214 рекомендуется проверить его работоспособность, запустив двигатель и наблюдая за температурой двигателя. Если датчик работает правильно, вентилятор автоматически включится при достижении определенной температуры.
Важно помнить, что установка датчика вентилятора может различаться в зависимости от модели автомобиля и его особенностей. Поэтому перед установкой нового датчика рекомендуется ознакомиться с инструкцией производителя, а также проконсультироваться с опытным автомехаником или специалистом
Это позволит избежать возможных ошибок и проблем при установке нового датчика вентилятора на Ниве 21214.
Работа
Система охлаждения Шнивы имеет два элемента активного охлаждения. Здесь имеется вентилятор радиатора печки и основного теплообменника. Последующая информация актуальна для машин 2010 и других годов выпуска.
За правильную, стабильную работу устройств отвечают предохранители. Плавкие вставки обезопасят устройство от скачков напряжения и короткого замыкания.
Предохранитель вентилятора Шнивы: где стоит
Расположены в непосредственной близости от соответствующих реле. Вставка печки находится в основном монтажном блоке под номером F18. Предохранитель на 25 Ампер защищает несколько цепей одновременно.
Замена
Для замены датчиков не требуется большого количества инструмента и знаний в автомобильной механике.
Есть два способа замены: со сливом ОЖ и без слива. Рассмотрим второй вариант.
Работы необходимо выполнять на холодный двигатель, чтобы не обжечь руки!
- Находим необходимый датчик, который нужно заменить;
- Снимаем разъем с датчика.
Откручиваем датчик с помощью ключа.
Вынимаем датчик и затыкаем отверстие пальцем;
- Подготавливаем новый датчик и устанавливаем его на место;
- Все нужно делать быстро, чтобы потерять как можно меньше ОЖ;
После замены необходимо проверить уровень антифриза и при необходимости долить.
Датчик температуры Шевроле Нива: где находится, замена
Автомобиль Шевроле Нива имеет несколько датчиков температуры. Часть из них следит за соблюдением оптимального теплового режима силовой установки.
Это позволяет максимально продлить ресурс мотора. Помимо этого у Нивы есть датчик температуры окружающего воздуха
Измеритель не несет на себе важной роли, но слегка повышает комфорт пользования транспортным средством
Применяемые датчики температуры
На автомобиле Шевроле Нива стоит три датчика температуры. Каждый из них выполняет свою функцию. Наиболее важным является датчик температуры охлаждающей жидкости. Он не дает мотору перегреться, связан непосредственно с электронным блоком управления и контролирует работу вентилятора радиатора.
Работа датчика указателя температуры охлаждающей жидкости связана с информированием водителя о тепловом состоянии мотора. Измеритель немного дублирует функции ДТОЖ.
За состоянием окружающей среды следит датчик температуры наружного воздуха. Он выполняет функцию обычного термометра, выводя данные на жидкокристаллический экран панели приборов.
Расположение датчиков температуры

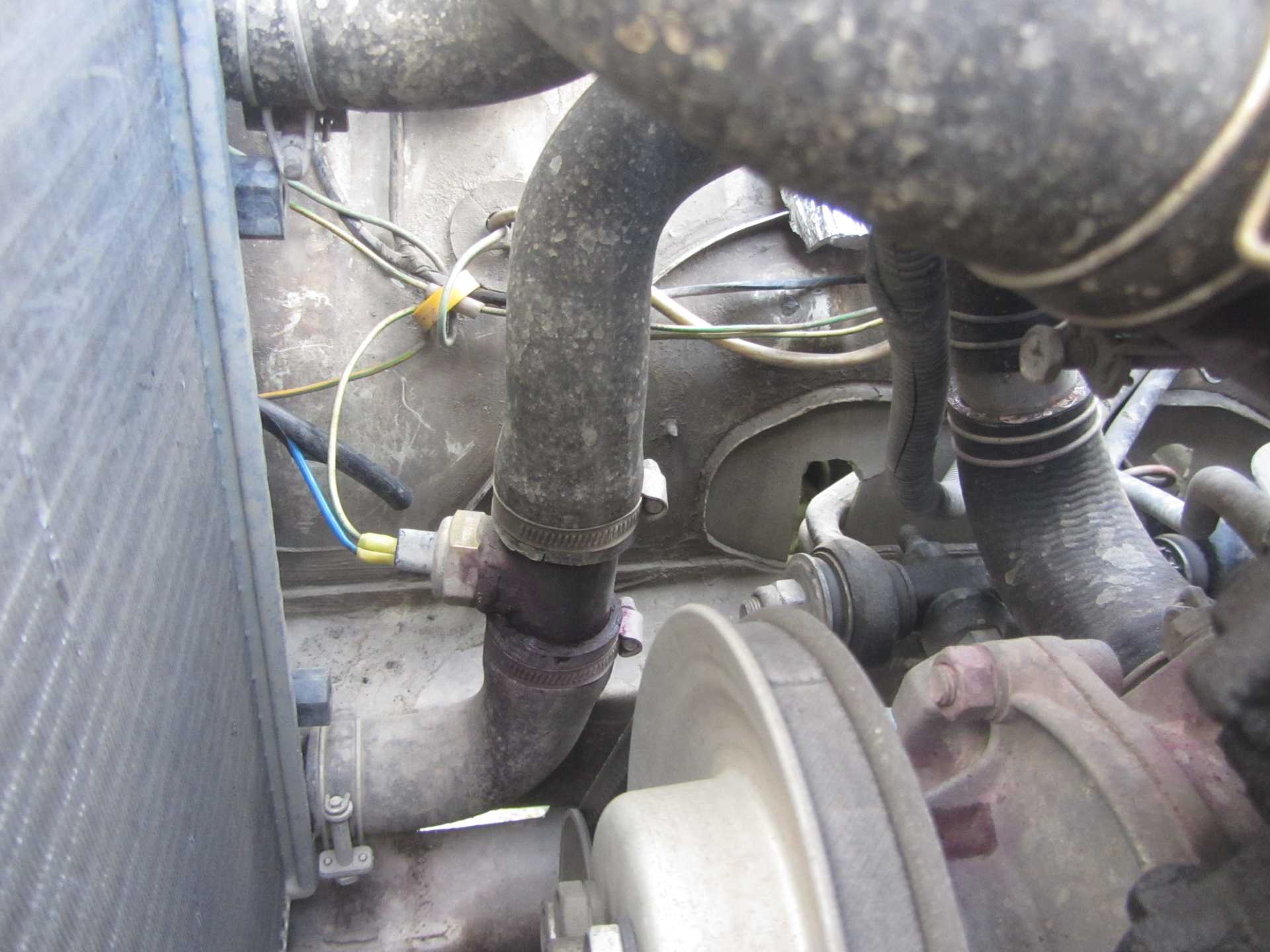

Датчик указания температуры ОЖ ввернут непосредственно в отверстие головки блока цилиндров. Его можно увидеть, если посмотреть с левой стороны на силовую установку.

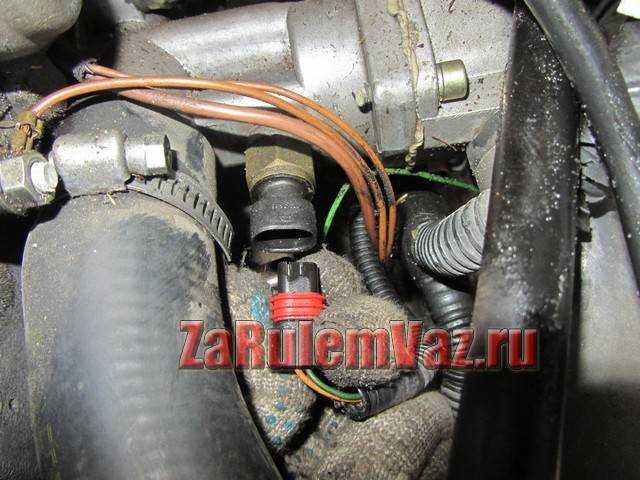

ДТОЖ располагается в выпускной магистрали охлаждающей жидкости. Он вставлен в передний патрубок водяной рубашки.
Чтобы увидеть, где находится датчик температуры наружного воздуха, требуется заглянуть под передний бампер. Измеритель расположен за правым нижним углом номерного знака. Не снимая бампер сенсор можно увидеть в расположенное около него отверстие.
Стоимость датчиков
Датчики температуры Шевроле Нива хоть и не относятся к расходникам, требующим периодической замены, все же обладают весьма низкой ценой. Связано это с простотой конструкции и отсутствием при изготовлении использования дорогостоящих материалов или технологий. Более подробно расценки на измерители приведены в таблице ниже.
Таблица — Стоимость датчиков температуры Шевроле Нива
| Датчик | Стоимость | |
|---|---|---|
| ДУТОЖ | 250-350 | |
| ДТОЖ | 230-300 | |
| Датчик температуры наружного воздуха | 170-340 |
Самостоятельная замена датчика указателя температуры
Замена датчика указателя температуры охлаждающей жидкости своими руками на автомобиле Шевроле Нива пошагово представлена ниже.
- Обесточить бортовую сеть.
- Снять защитный чехол с измерителя.
- Отсоединить клемму, от которой отходит провод датчика.
Ослабить затяжку измерителя. Для этого потребуется ключ «на 21».
Вывернуть послабленный измеритель усилием руки. Изъять датчик.
Установить новый измеритель в порядке обратном демонтажу.
Замена своими руками датчика температуры ОЖ
Для замены датчика температуры ОЖ требуются инструменты, которые представлены в таблице ниже.
Таблица — Инструменты и материалы необходимые для замены датчика температуры ОЖ
| Название | Примечание | |
|---|---|---|
| Рожковый ключ | «на 10» | |
| Гаечный ключ | «на 19» | |
| Головка | «на 13» | |
| Вороток | С удлинителем и трещоткой | |
| Отвертка | Средних размеров, с плоским лезвием | |
| Ветошь | Для очистки загрязнений, не оставляющая после себя ворса |
Для того, чтобы заменить ДТОЖ на Шевроле Нива, рекомендуется воспользоваться пошаговым алгоритмом нижеприведенной инструкции.
- Работу следует проводить при полностью холодном двигателе. Поэтому прежде чем приступать к замене, если транспортное средство только после поездки, то необходимо выждать временной интервал достаточный для остывания силового агрегата.
- Зафиксировать автомобиль, воспользовавшись стояночным тормозом.
- Открыть капот.
- Обесточить сеть транспортного средства. Для этого необходимо снять минусовую клемму с аккумуляторной батареи.
- Для удобного доступа к измерителю температуры рекомендуется демонтировать декоративный защитный кожух силового агрегата и корпус воздушного фильтра.
- Нажав на фиксаторы скинуть клемму с датчика температуры ОЖ.
- Открутить измеритель.
- Вынуть ДТОЖ.
- Установить новый датчик.
- Собрать все в обратном порядке.
Замена датчика температуры наружного воздуха
Замена датчика температуры окружающего воздуха производится согласно последовательности, которая представлена ниже.
- Отключить минусовую клемму АКБ, обесточив сеть.
- Снять передний бампер для удобства проведения работ.
- Сжать три лепестка фиксатора.
Аккуратно потянув измеритель, вынуть датчик из посадочного отверстия кронштейна.
- Нажать на фиксатор колодки.
- Рассоединить клеммную колодку измерителя.
- Нажать на фиксатор колодки.
- Рассоединить клеммную колодку измерителя.
Отличие схемы подключения вентиляторов.
Ничего и нигде не задевает
Это важно, чтоб износ у них был равномерный.
Изначальный диаметр левого отверстия — 6 мм, а диаметр ножки точнее — надетой на ножку резинки — 15 мм.
Рассмотрим схему Подключение вентиляторов Нива в последовательном соединении. Размер вложений копеечный, а эффект просто поразительный, жаль до этого не додумались конструкторы на заводе. Сборка производится в обратной последовательности.
После этого рамка с вентиляторами более-менее нормально становится на положенное место
При снятии облицовки радиатора может оказаться, что если ранее не были предприняты предупредительные меры по защите крепящих ее винтов от ржавчины, то отвернуть эти винты будет очень непросто, если вообще окажется возможным.
Можно, конечно, затянуть хомуты со всей дури, но как гласит закон Мэрфи: «Все что может испортиться — портится» и где гарантия, что патрубок в один прекрасный момент не возьмет, да и не соскочит с тройника? Правда, в случае чего, с последним отвернуть обратно датчик будет потруднее
Сборка производится в обратной последовательности.
После этого рамка с вентиляторами более-менее нормально становится на положенное место. При снятии облицовки радиатора может оказаться, что если ранее не были предприняты предупредительные меры по защите крепящих ее винтов от ржавчины, то отвернуть эти винты будет очень непросто, если вообще окажется возможным.
Можно, конечно, затянуть хомуты со всей дури, но как гласит закон Мэрфи: «Все что может испортиться — портится» и где гарантия, что патрубок в один прекрасный момент не возьмет, да и не соскочит с тройника? Правда, в случае чего, с последним отвернуть обратно датчик будет потруднее.
Электродвигатель отопителя. Пришлось добавить третье реле. При срабатывании датчика температуры подключается и второй вентилятор.
Полезное видео, в котором показано как снять и поменять вентиляторы: Важно: чтобы добраться до болта, закрытого масляным фильтром, необходимо отодвинуть усилитель от кронштейна. Датчик кислорода ваз. Раздел: Электрика Навигация по записям
Раздел: Электрика Навигация по записям.
Потому их нужно вытаскивать постепенно. Вентилятор не выключается. При включении вентиляторы создают некий дискомфорт, так как издают шум. Там в комплекте есть три резинки. Ну а дальше уже можно приступать к монтажу проводки.
Венты на ниву 2121
Приборные панели Лада Нива 4х4
Неисправности вентиляторов
Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.
Перегорает предохранитель.
Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.
Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.
На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.
Вентилятор не включается
Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.
Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.
Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 84 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.
Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.
Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.
Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.
Причины по которым не работает вентилятор охлаждения на Ниве шевроле
Для подержания оптимальной температуры в двигателе в автомобиле установлена система охлаждение. Одним из главных элементов в этой системе являются вентиляторы, благодаря которым через радиаторную сердцевину в двигатель происходит подача нужного количества воздуха. Если перестает работать, вентилятор охлаждения Нива Шевроле перегревается, так как начинает собираться лишнее тепло. В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее. Если стрелка, которая показывает температуру, находится в красной области, и система охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.
- 1 Причины неисправности
- 2 Проверка и снятие Вентиляторов
Причины неисправности
Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. За работу охлаждения отвечает пара предохранителей, если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу
Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости двигатель начинает греться. Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.
Выход из строя температурных датчиков также влияет на правильную работу охлаждения. Они располагаются на двигателе. Срабатывают они тогда, когда достигается нужная температура, один при достижении 90 градусов, а второй при достижении 101 градуса. Проверку рекомендуется начинать проводить именно с них, делается это так, отсоединяется разъем от электродвигателя, и питание на них подается напрямую через АКБ, если электродвигатель работает, то причина в датчиках.
Как известно первый российский внедорожник Нива появился на свет еще во времена Советского Союза. В то время в СССР еще даже и не думали об электронной системе управления двигателем, весь процесс работы ДВС был механическим. Двигатель снабжался топливом через карбюратор. В настоящее же время Ниву по-прежнему продолжают выпускать, но со своими предками у современной Нивы остался только кузов и тот подвергся небольшим доработкам.
Карбюратор заменили инжектором, поменяли салон и преобразили внешний вид автомобиля, но все же Нива осталось Нивой. Легендарная нивовская проходимость после данных доработок не ухудшилась, а стала намного комфортнее.
В данной статье речь пойдет об датчиках системы управления двигателя в инжекторной Ниве, а именно подробно рассказывается о каждом из датчиков, где он расположен и за какую функцию отвечает, а так же подробно описаны признаки неисправности датчиков.
