Как снимать гбц ваз 2115 8 клапанов

Схема строения двигателя ВАЗ-2114

Прокладка ГБЦ вблизи (двигатель снят)

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

Обесточиваем автомобиль сняв минус-клемму с АКБ

Проводим снятие кожуха ГРМ

Выставляем точки ВТМ согласно схеме

Сливаем ОЖ с ДВС

Проводим сброс давления топливной открутив трубки

Отсоединяем приемную трубу от коллектора

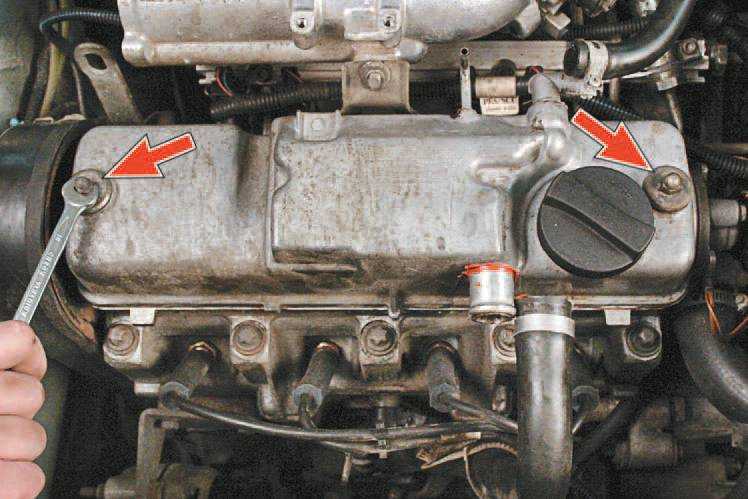

Демонтируем клапанную крышку

Проводим демонтаж дроссельного узла

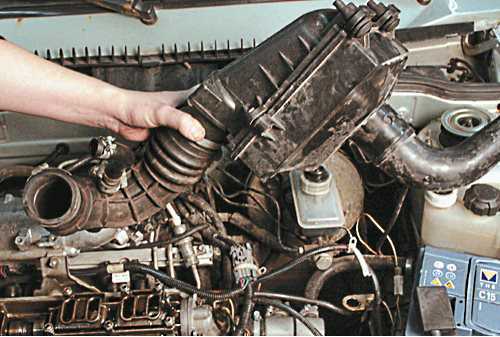

Демонтируем воздушный фильтр

Снимаем топливную рампу с форсунками в сборе

Демонтируем ремень ГРМ

Открутив крепежную гайку, проводим демонтаж шестерни распредвала

Снимаем заднюю крышку

Проводим демонтаж термостата

Проводим демонтаж ГБЦ вместе с прокладкой

Очистка поверхности от остатков прокладки

Устанавливаем новую прокладку

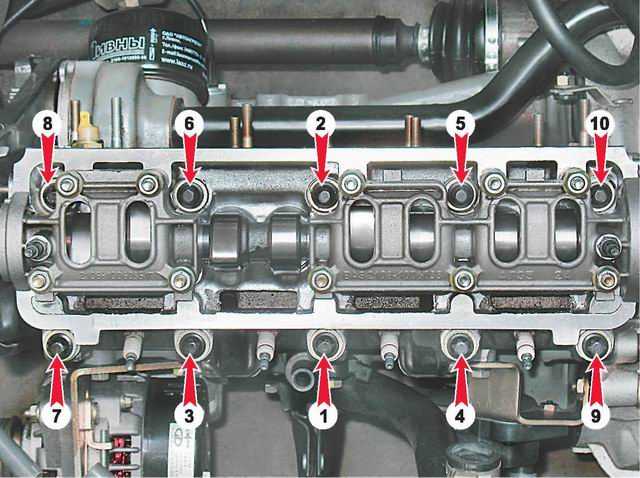

Схема затяжки болтов ГБЦ

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Наименование производителя	Каталожный номер	Стоимость в рублях
Master-sport	463-915-PCS-MS	300
Reinz	61-31045-00	400
Patron	PG2-0151	450
Elring	463.915	500
Glaser	H50120-00	900
Ajusa	10033100	1000
Trialli	GZ 101 7022	1500

Прокладка ГБЦ производства Elring

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

Длительный срок эксплуатации.
Упругая деформация.
Устойчивость к раскаленным газам.
Водо- и маслонепроницаемость.
Устойчивость к химическим реакциям и воздействиям.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

Из глушителя выходит большое количество белого дыма.

Белый дым с глушителя — признак неисправности прокладки ГБЦ

Эмульсия на крышке заливной горловины

Как заменить прокладку ГБЦ

Итак, замена прокладки ГБЦ ВАЗ 2114 не является сложной процедурой, однако требует определенных навыков и знаний. Кстати, замену выполняют как в случае повреждения уплотнителя, так и при каждом демонтаже ГБЦ. Дело в том, что прокладка является одноразовой и не пригодна для повторной установки.

Необходимые инструменты и материалы для замены прокладки ГБЦ:

ключи «13», «17», «19» и динамометрический ключ;
отвертки с плоским и крестовым наконечником, торцевые ключи («10»,»13», «17», «Torx»), головка для выкручивания свечей;
новая прокладка ВАЗ (каталожный номер 21083100302010 или аналог ELRING 463915);
чистая ветошь, емкость для слива отработанной ОЖ.

Последовательность выполняемых работ по замене прокладки головки блока :

со штуцеров клапанной крышки, сняв шланг вентиляции картерных газов и подводящий шланг, слить охладитель в заранее подготовленную емкость;
открутить крепежные болты передней крышки ГРМ ключом «10» (один в центре, два сбоку);
снять крышку ГРМ и ключом «10» открутить две крепежные гайки, соединяющие кронштейн троса привода дроссельной заслонки и ресивер;

Далее головка ВАЗ 2114 устанавливается на блок, при этом коленчатый и распределительный валы должны находиться в правильном положении ВМТ (два клапана первого цилиндра закрыты). После затягиваем болты крепления головки в четыре этапа и в определенной последовательности (закручивание болтов от центра, постепенно одинаково удаляясь к краям). Первый момент затяжки болтов ГБЦ: 20 Н•м (2 кгс•м), второй момент затяжки болтов ГБЦ: 69,4–85,7 Н•м (7,1–8,7 кгс•м).

Завершающим этапом становится необходимость установить детали головку и подсоединить к ней шланги, патрубки и другие элементы в обратном порядке. Затем можно установить шкив распредвала выступающей частью ступицы к ДВС автомобиля. Также отметим, что если это необходимо, параллельно осуществляется регулировка зазоров в приводе клапанов, а также проверка и регулировка натяжения/замена ремня ГРМ.

Как снять головку блока ВАЗ 2115 инжектор?

Снятие головки блока двигателя ВАЗ 2115 инжектор может потребоваться при необходимости ремонта или замены уплотнительных элементов, а также для выполнения других работ по обслуживанию и ремонту двигателя. Ниже представлена пошаговая инструкция по снятию головки блока двигателя ВАЗ 2115.

Перед началом работы рекомендуется подготовить все необходимые инструменты и материалы, а также обратиться к сервисной документации или другому источнику информации для получения подробной и точной информации о процессе снятия головки блока двигателя ВАЗ 2115 инжектор.

Для снятия головки блока двигателя ВАЗ 2115 инжектор следуйте следующим шагам:

Подготовьте автомобиль к работе: остановите двигатель, отсоедините отрицательный провод аккумуляторной батареи и сливайте охлаждающую жидкость.
Снимите воздушный фильтр и патрубок воздушного фильтра.
Отсоедините провода от свечей зажигания, отключите бензинопровод, провода вентиляции картера и пробки провода воздушного фильтра.

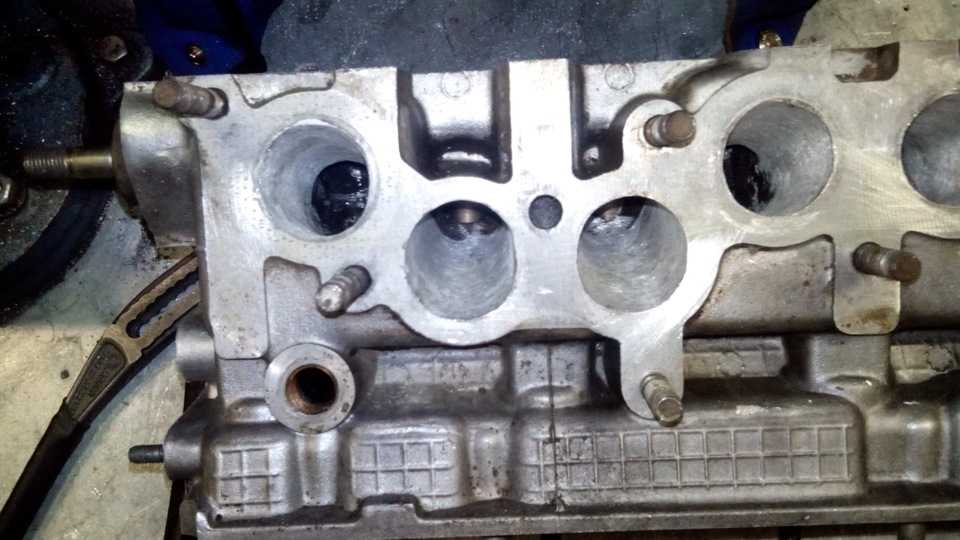

Отсоедините впускной и выпускной коллекторы от головки блока двигателя.
Отсоедините шланги системы охлаждения и необходимые тросы и провода, а также сдвиньте вентилятор и маслозаливную горловину в сторону.
Отсоедините шланги зажигания, шланги обогревателя и кабели разведения зажигания.
Ослабьте болты крепления головки блока двигателя ВАЗ 2115 инжектор в порядке, обратном порядку выстрела, сначала средние, а затем угловые болты.
Снимите головку блока двигателя ВАЗ 2115 инжектор с помощью специального инструмента, следуя инструкции производителя и осторожно извлекая головку блока двигателя.

После снятия головки блока двигателя ВАЗ 2115 инжектор рекомендуется проверить состояние головки и прокладок, а также выполнить соответствующий ремонт или замену уплотнителей или других деталей, если необходимо. При сборке головки блока двигателя следует придерживаться указаний сервисной документации или другого надежного источника информации.

Важно помнить о необходимости соблюдать правила безопасности при выполнении любых работ по обслуживанию и ремонту двигателя

Инструменты и материалы:
Инструменты
Материалы

Головной ключ
Уплотнительные прокладки

Шестигранные ключи
Охлаждающая жидкость

Ключи торцовые
Промывка для двигателя

Мерный стакан
Моторное масло

Торцовые отвертки
Прокладки фильтра

Монтажные плитки
Другие детали в зависимости от необходимых работ

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми. Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния

На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

головка с размером 10 мм и вороток для наживления болтов;
динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
ветошь для протирки поверхностей;
новая прокладка между ГБЦ и блоком;
новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
Протянуть болты в той же последовательности доворотом на 90 град.
Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
Доворот болтов на 90 градусов в той же последовательности.
Повторный доворот еще на 90 градусов.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

Ну, и в конце следует еще раз напомнить о том, что перед началом затяжки нужно проконтролировать длину всех болтов (она должна быть равна 135,5 мм). В случае, если длина будет отличаться от указанной, особенно в большую сторону, то никакого толка даже от самого тщательного затягивания таких болтов — не будет.

http://ladaprofi.ru/vaz-2114/kak-sdelat-zamenu-prokladki-gbts-na-vaz-2114.htmlhttp://remont2114.club/kak-snyat-i-ustanovit-golovku-bloka-tsilindrov-na-vaz-2114/http://m.etlib.ru/report/1341-zamena-prokladki-gbts-na-vaz-2114http://krutimotor.ru/zamena-prokladki-golovki-bloka-vaz-2114-svoimi-rukami/http://remontvazov.com/moment-zatyazhki-gbc-vaz-2114-8-klapanov

Определение неисправности и замена прокладки ГБЦ на двигателе ВАЗ 2114

Силовая установка автомобиля – достаточно сложное устройство, состоящее из многих механизмов и систем, взаимодействующих между собой. Основой любого двигателя является блок цилиндров и его верхняя часть — головка блока.

Конструктивно не вышло соединить эти две части без размещения между ними прокладки для герметичности между указанными элементами силовой установки, а также для обеспечения соединение каналов систем смазки и охлаждения, чтобы рабочие жидкости не смешивались и не проникали в цилиндры. При этом прокладка должна выполнять свои функции в очень непростых условиях – высокое давление, значительная температура, воздействие масла и охлаждающей жидкости.

Любая прокладка ГБЦ (головки блока цилиндров) состоит из многих слоев, включающих листовую сталь, картон, фибру, пробку. Все эти слои хорошо спрессованы и покрыты слоем герметизирующего вещества.

Несмотря на материал изготовления прокладки, всегда существует вероятность ее пробоя

И если своевременно не обратить внимание на такую неисправность, то она может привести к значительным повреждения силовой установки и капитальному ремонту с заменой цилиндропоршневой группы или блока цилиндров

Признаки пробоя прокладки

Признаки пробоя прокладки ГБЦ

Основными признаками пробоя прокладки являются:

появление белой эмульсии на щупе при проверке уровня масла. Этот налет на щупе означает, что произошел порыв прокладки между отверстиями, по которым проходит масло и охлаждающая жидкость;
густой дым белого цвета. Указывает на то, что появился прорыв в прокладке между отверстием, по которому движется охлаждающая жидкость и одним из цилиндров. В данном случае белый цвет выхлопным газам дает испаряющаяся жидкость которая попала в цилиндр. Дополнительно удостовериться в пробое прокладки поможет поднесение к выхлопной трубе руки при работающем двигателе. Налет, оставшийся на руке следует попробовать на язык – если он сладковат, значит жидкость попадает в цилиндр;
наличие масляных разводов на поверхности охлаждающей жидкости в расширительном бачке. Разноцветные масляные пятна будут указывать на то, что в результате пробоя масло стал попадать в канал с проходящей охлаждающей жидкостью;
пузырьки при заведенном моторе в расширительном бачке. Этот признак будет указывать на то, что в результате порыва выхлопные газы проникают в канал охлаждающей жидкости;
резкий свист при работе мотора, сопровождающийся подтеками масла на блоке цилиндров. Это самый четкий признак того, что произошел пробой прокладки с выходом наружу. Встречается он редко, зачастую после того, как производилась доработка мотора с предварительным снятием головки;
самым скрытым видом является пробой между цилиндрами. Особо явных признаков при этом нет, кроме падения мощности и увеличения потребления топлива, которые могут являться результатом неисправности других механизмов. Удостовериться в наличии такого пробоя поможет только замер компрессии, а и то не всегда. Та же разрегулировка клапанов может давать такие симптомы;

При проявлении таких признаков единственным вариантом устранения данной неисправности является только замена прокладки ГБЦ ВАЗ 2114.

Примечательно, что данная прокладка является одноразовой, и заменяется каждый раз, поэтому любая доработка двигателя, связанная со снятием головки должна сопровождаться заменой.

Необходимый инструмент

Ремонт двигателя, связанный с заменой прокладки хоть и трудоемкий, но выполнить самостоятельно вполне можно, имея под рукой необходимое оснащение.

Все, что понадобиться, для произведения операции, указано ниже:

Последовательность работ по ремонту

Установка головки блока цилиндров

Также нужна новая прокладка ГБЦ и прокладка крышки клапанов. Имея все это, можно начинать ремонт. Последовательность действий при ремонте такова:

Особенности при сборке

Перед сборкой следует проверить болты крепления головки на вытяжку, их длина не должна быть больше 13,5 см, если они длиннее – использовать их уже нельзя.

Также следует проверить плоскость головки. Если она была перегрета, возможно, что ее покоробило и потребуется ремонт в виде торцевания плоскости.

При сборке болты крепления головки затягиваются в определенной последовательности и со строго определенным моментом затяжки. Далее все собирается в последовательности, обратной разборке.

В этой же последовательности производится и разборка, если выполняется доработка силовой установки.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

Первым делом нужно отсоединить минусовые АКБ.
Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
Затем нужно слить тосол.
Снижаем давление топлива.
Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
Демонтируем крышку ГБЦ.
Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
Убираем крышку.
Снимаем ремень газораспределительного механизма.
В обязательном порядке необходимо провести фиксацию валов от прокручивания.
Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
Убираем шкив с распредвала.
Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
Выкручиваем оставшиеся болты и снимаем ее.

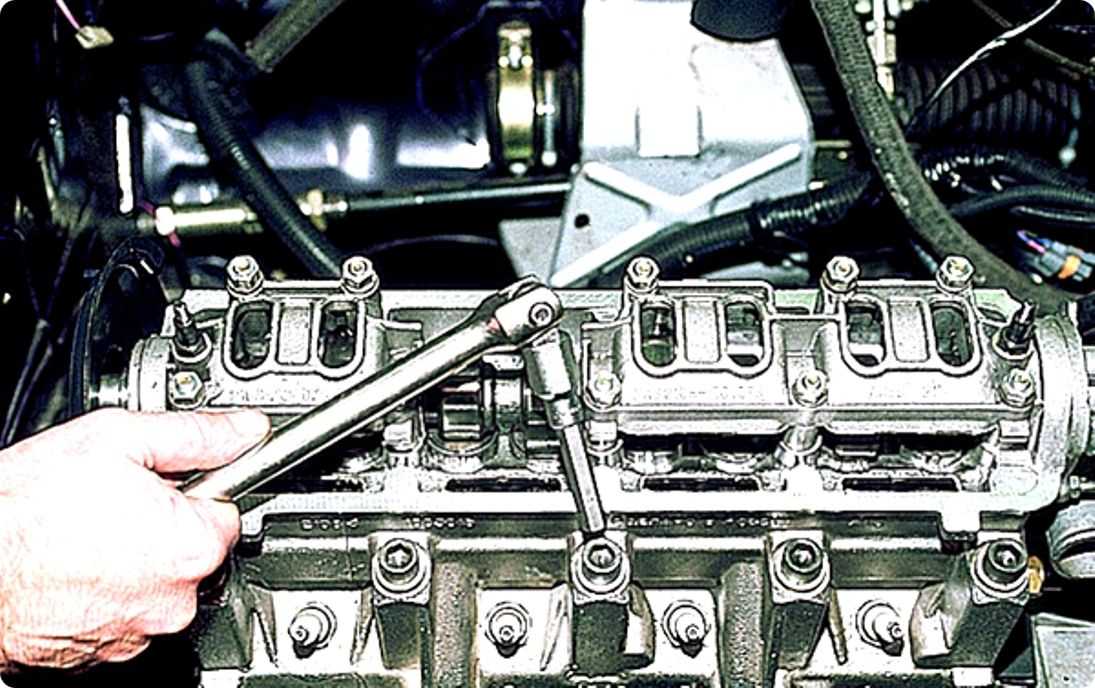

Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
Потом полностью выкручиваем болты и вынимаем их с шайбами.
Полностью снимаем головку.
В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
Снимаем полностью ГБЦ.
Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
В первую очередь ставим новую прокладку.
Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
Вставляем болты.
Начинаем их затяжку с помощью динамометрического ключа.
Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

AvtoZam.com

Замена прокладки ГБЦ ВАЗ 2114.

Когда нужна замена прокладки ГБЦ ВАЗ 2114?

Охлаждающая жидкость в радиаторе или расширительном бочке постоянно «пузыриться».

Пузырьки – признак негерметичности, а поскольку прокладка головки блока цилиндров эту герметичность обязана обеспечивать, скорее всего, дело именно в ней.

Через прокладку ГБЦ выходят выхлопные газы.

Ситуация редкая, но возможная, особенно у тех автомобилистов, что любят перетянуть гайки крепления.

При проверке уровня масла на щупе обнаруживается белая эмульсия, как пена.

Такое может происходить опять же из-за негерметичности системы охлаждения, которая может являться следствием поврежденной прокладки ГБЦ либо (реже) наличия трещины в самом блоке.

Снижение мощности мотора и повышенный расход топлива.

Могут являться признаком самым разных поломок, в том числе и пробоя прокладки между цилиндрами.

Охлаждающая жидкость (ОЖ) замаслена.

Как и все вышеперечисленные признаки, отнюдь не требует беспрекословной замены прокладки головки блока цилиндров, но призывает провести ее тщательную диагностику.

Как заменить прокладку ГБЦ ВАЗ 2114 своими руками: пошаговая инструкция.

1. Обесточьте машину, сняв минусовую клемму с АКБ.

2. Зафиксируйте поршень 1-го цилиндра в положение ВМТ.

3. Слейте ОЖ.

4. Удостоверьтесь, что давление в системе питания достаточно низкое. Для этого отыщите на заднем конце топливной рампы элемент, похожий на золотник шины колеса с колпачком. Отверните этот колпачок, нажмите на золотник и слейте топливо в подготовленную заранее емкость. Закрутите колпачок на место.

Внимание! С этим пунктом будьте крайне осторожны и внимательны. Первые пару часов после остановки авто даже не прикасайтесь к золотнику, обожжетесь – топливо будет вылетать в виде распыленного факела и довольно горячее!

5. От выпускного коллектора отсоедините трубу глушителя. Для этого выверните гайки крепления кронштейна с трубой под днищем автомобиля. После снятия кронштейна, извлекя соответствующие гайки, снимите хомут и высвободьте приемную трубу.

6. Демонтируйте крышку ГБЦ, одновременно отсоединив впускные и выпускные коллекторы, дроссельный узел и ресивер.

7. Ослабив хомут воздухоподводящего к дросселю патрубка и отсоединив штекер от датчика массового расхода воздуха, демонтируйте с дроссельного узла патрубок воздухозаборным шлангом и воздушным фильтром.

8. С помощью отвертки и шестигранника «на 10» отключите шланги, идущие с воздуховыводящего патрубка, ослабьте все хомуты и вывинтите все крепежные винты вместе с шайбами.

9. Отключите колодки жгутов проводов от датчиков: положения дросселя, уровня и давления масла, температуры ОЖ, детонации и положения коленвала – а также регулятора холостого хода и жгута проводов форсунок.

10. Снимите наконечники ВВ проводов со свечей зажигания.

11. Вытяните из-под ресивера жгут проводов.

12. Выкрутив крепежные гайки, снимите крышку привода ГРМ, а затем и сам ремень.

13. Зафиксировав зубчатый шкив распредвала от прокручивания, выверните вместе с шайбой его болт крепления.

14. Аккуратно, не задев сальник, снимите шкив с распредвала.

15. Вывентив болты крепления, демонтируйте заднюю крышку привода распределительного вала.

17. С помощью шестигранника последовательно ослабьте болты крепления ГБЦ – по пол оборота. А после в той же последовательности выкрутите их до конца. Такая неспешность и порядок исключат возможность деформации крышки.

18. Снимите ГБЦ и с помощью отвертки, используя данный инструмент, как рычаг, отсоедините головку блока цилиндров от прокладки.

19. Очистите все высвобожденные во время ремонта поверхности и элементы, из резьбовых отверстий удалите масло.

20. По установочным втулкам поставьте новую прокладку (отверстие для прохода масла в ней должно занять место между 3 и 4 цилиндрами).

21. Удостоверьтесь, что распределительный и коленчатый вал по-прежнему находятся в позиции ВМТ. Для этого осмотрите 1 цилиндр. Оба его клапана должны быть закрыты.

22. Закрепите ГБЦ вместе с прокладкой крепежными болтами, предварительно смазанными небольшим количеством моторного масла. Затяжку болтов проводите в 4 этапа по следующей схеме:

1 этап – с силой 20 Н•м (2 кгс•м);
2 этап – с силой 69,4–85,7 Н•м (7,1–8,7 кгс•м);
3 этап – повернуть на 90 градусов;
4 этап – окончательно дожать, повернув еще на 90 градусов.

23. Соберите все снятые элементы в обратной последовательности.

Как видите, замена прокладки ГБЦ ВАЗ 2114 довольно трудоемкий и сложный процесс, поэтому если после прочтения данной статьи у вас еще остались даже малейшие сомнения и/или вопросы, лучше доверьте эту работу профессионалам.

Почему не заводится машина, если стартер крутит, но не схватывает

Разберем причины, почему не заводится двигатель. Каковы пути решения и что вообще нужно делать человеку, попавшему в эту ситуацию? Речь пойдет о «Самарах» с инжекторным двигателем, поскольку карбюраторных на сегодняшний день осталось мало.

Если же речь идет о холодном времени года — вы не завелись зимой, то здесь существует несколько нюансов, касающихся алгоритма запуска двигателя. Возможно, у вас залило свечи или еще что-нибудь. Чтобы конкретнее изучить этот вопрос, ознакомьтесь со статьей: Как заводить авто в мороз? Где описан алгоритм и, опять же, возможные причины неисправности.

Сейчас речь пойдет более углубленно в техническую часть, поскольку «зимние факторы» отпадают.

Описывать проблемы будем по порядку проводимых действий: то есть начиная от вставленного ключа и заканчивая работой двигателя.

https://youtube.com/watch?v=-kE3OCc7J7w

Проверка головки цилиндров Устройство головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113 ремонт двигателя головка цилиндров, обслуживание и осмотр

Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Головку цилиндров следует хорошо отчистить от нагара с поверхностей камер сгорания и выпускных клапанов. Из масляных каналов также удалите остатки масла.

На шейках и опорах распредвала и в отверстиях, где расположены толкатели клапанов лада самара 2 не сколов и повреждений.

Для уверенности проверьте, не попадает ли тосол в масляные каналы, для этого необходимо закупорить все отверстия циркуляции охлаждающей жидкости. С помощью наноса, под давлением 0,5 МПа закачать воду в рубашку циркуляции охлаждающей жидкости, при этом в течение 3-х минут не должно быть и намека, об утечки воды из охлаждающей рубашки.

При проверке герметичности головки цилиндра с помощью сжатого воздуха, также необходимо заглушить все рубашки циркуляции охлаждающей жидкости специальными заглушками. Подбери резервуар, подогрейте в нем воду от 60 до 80 градусов и погрузите головку в резервуар с водой. По истечении 5-ти минут, нагнетайте внутрь головки воздух при помощи наноса. Давление воздуха должно быть в пределах от 0,15 до 0,2 МПа. На протяжении 2 минут на поверхности воды не должны образовываться пузырьки.

Седла клапанов: I — новое седло; II — седло после ремонта; а — седло впускного клапана; b — седло выпускного клапана

Седла клапанов.

Шлифовка седел, возможна, в случае если на фасках образовались небольшие царапины или повреждения.

Порядок шлифовки фасок седел.

– перед началом фрезерования необходимо вставить стержень во втулку клапана ваз 2113, ваз 2114, ваз 2115. Для седел выпускного и впускного клапана используются разные фрезы. Сначала профрезеруйте фаску 15°

– затем профрезеруйте фаску 20

– прошлифуйте фаску 45°, соблюдая диаметры 34 и 30,5 миллиметра. Шлифовка фасок производится каноническими кругами.

Только после того как шлифовальный контур установлен на фаске, можно включать машинку. После окончания шлифовки следует промыть и продуть фаски сжатым воздухом.

Направляющие втулки клапанов.

Для того чтобы проверить зазор между стрежнями и втулками необходимо измерить диаметр стержня и отверстие втулки.

Зазор для выпускных втулок клапанов составляет от 0,022 до 0,055 миллиметра, для выпускных втулок клапанов составляет от 0,029 до 0,062 миллиметра. Допустимый максимальный зазор составляет 0,3 миллиметра

Выпрессовка направляющих втулок

Если зазор превышает 0,3 миллиметра, необходимо заменить клапан ваз 2113, в случае если зазор не устранен, необходимо заменить втулку. Чтобы заменить втулку пользуйтесь отправкой для запрессовки и выпрессовки втулки.

Запрессуйте направляющие втулки с надетым стопорным кольцом до упора его в тело головки цилиндров.

После того как втулка запрессована, прошлифуйте седла клапанов.

Сальники клапанов всегда устанавливайте новые ваз 2114, ваз 2115, ваз 2113, лада самара 2. Установка сальников клапанов производится при помощи специальной отправки.

Клапаны.

Осмотрите клапан, если стержень не поврежден и на поверхности тарелки нет трещин, то клапан можно использовать заново.

Предельные размеры при шлифовании фасок клапанов: I — впускного клапана; II — выпускного клапана

Если на клапане имеются мелкие царапины, то клапан можно отшлифовать.

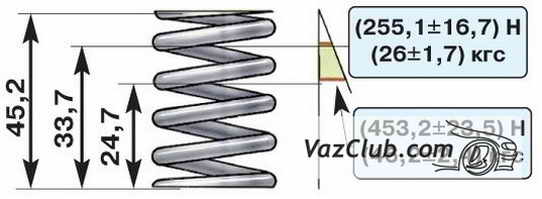

Основные данные для проверки наружной пружины клапана

Основные данные для проверки внутренней пружины клапана

Пружины.

Для того чтобы проверить деформацию пружин используйте нагрузки

Толкатели клапанов
.

При отсутствии на толкателях царапин, их можно использовать повторно, в противном случае замените толкатели новыми.

Болт крепления головки цилиндров

Длина болтов не должна быть более 13,55 сантиметров, если длина превышает указные размеры, следует заменить их новыми.

Регулировочные шайбы
.

Регулировочные шайбы разрешено устанавливать на головку цилиндров лада самара 2, ваз 2115, ваз 2114, ваз 2113, в случае если на них не обнаружено износа, царапин.

Как произвести затяжку болтов ГБЦ правильно?

Перед тем, как приступать к монтажу головки блока, следует сначала обратить внимание на состояние ее болтов. Они должны иметь хорошую резьбу и по длине соответствовать требуемым нормам

Нормальная полная длина болта ГБЦ равняется 135,5 мм. Если болты, извлеченные в ходе замены прокладки, соответствуют этому параметру, то их можно использовать повторно. Если же болты удлинились в ходе работы двигателя, то использовать их уже нельзя и следует приобрести новые.

Разобравшись таким образом с болтами, и установив их на место, следует перейти к затяжке. Выполняется она в обязательном порядке только динамометрическим ключом. Затяжка болтов «на глаз»может привести к очень серьезным последствиям, вплоть до повреждения самого двигателя.

И так, как протянуть головку на ваз 2114 правильно? Во-первых, следует помнить, что начинать затяжку болтов следует от центра к краям.

Выглядит эта схема следующим образом:

Во-вторых, выполнять затяжку следует в четыре этапа (каждый из которых выполняется точно в такой же последовательности, как и обозначено на схеме выше).

На первом этапе затягиваем каждый из болтов динамометрическим ключом с усилием, равным 2 кгс/см2.

На втором этапе затягиваем все болты уже с усилием 8 кгс/см2.

На третьем этапе выполняем дотяжку болтов, проворачивая каждый из них на угол в 90 градусов.

На четвертом этапе вновь проворачиваем каждый из болтов (все также придерживаясь приведенной в начале схемы) на угол в 90 градусов.

После того, как все четыре этапа будут завершены, затяжку болтов головки блока цилиндров можно считать оконченной.

К затяжке болтов ГБЦ следует подходить максимально серьезно. Выполнять все ее этапы необходимо строго в одинаковом порядке и с равным усилием на каждом из них. Несоблюдение этого правила может привести к быстрому износу прокладки и появлению течей масла и ОЖ.
