Правильная регулировка зажигания на ваз 2107 карбюратор

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание. Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Принцип работы системы зажигания

Система зажигания топлива состоит из нескольких элементов:

• свечей зажигания;
• распределителя-прерывателя или трамблера в карбюраторных авто;
• катушки с конденсатором.

Когда водитель поворачивает кулю старта ДВС, стартер начинает вращать клеенчатый вал. Трамблер, находясь в зацеплении через шестеренчатую пару с коленвалом формирует импульсы, передаваемые на первичную обмотку. В самой простой реализации происходит замыкание катушки и разряд энергии на конденсатор, подключенный параллельно контактом прерывателя. Он генерируется за счет заряда конденсатора и преобразования трансформатора (катушки) до амплитуды свыше 10 кВт. Искра через угольные контакты и сопротивления передается на свечи, где передает свою энергию через поджиг топливной смеси. Последняя была порционного впрыснута в нужный момент и в нужный цилиндр.

На инжекторе

На автомобилях с инжектором нет прерывателя, а реализовано электронное управление и для каждой свечи имеется своя катушка. Контроллер в соответствии с положением датчика положения вала организует правильное управление работой катушек через модуль зажигания, с которых уже искра передается на электроды в камерах сгорания. На более старых авто с инжектором высокоамплитудный импульсы подаются попарно и сразу в 2 цилиндра. Соответственно, в одном наступил такт сжатия, а в другом – такт выпуска отработанных газов. Попарная подача импульса получила название «метод холостой искры».

На карбюраторе

Система зажигания на авто с карбюратором состоит из нескольких компонентов. Имеется трамблер или прерыватель, он же распределитель искры, катушка зажигания и свечи. Когда водитель поворачивает ключ, стартер начинает вращать коленвал ДВС. На валу трамблера имеется кулачек, который при попадании на подвижный контакт в прерывателе, размыкает цепь питания катушки. В этот момент происходит заряд конденсатора через нее для сглаживания тока. Во вторичной обмотке генерируется ЭДС с амплитудой свыше 10 кВт. Через бегунок искра попадает на контактные свечи зажигания.

Устройство и схема подключения

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

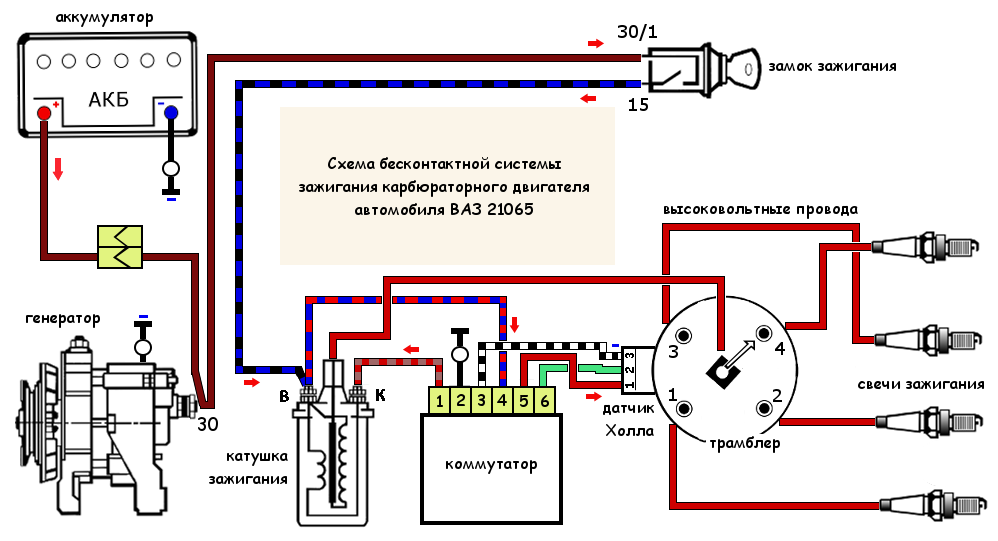

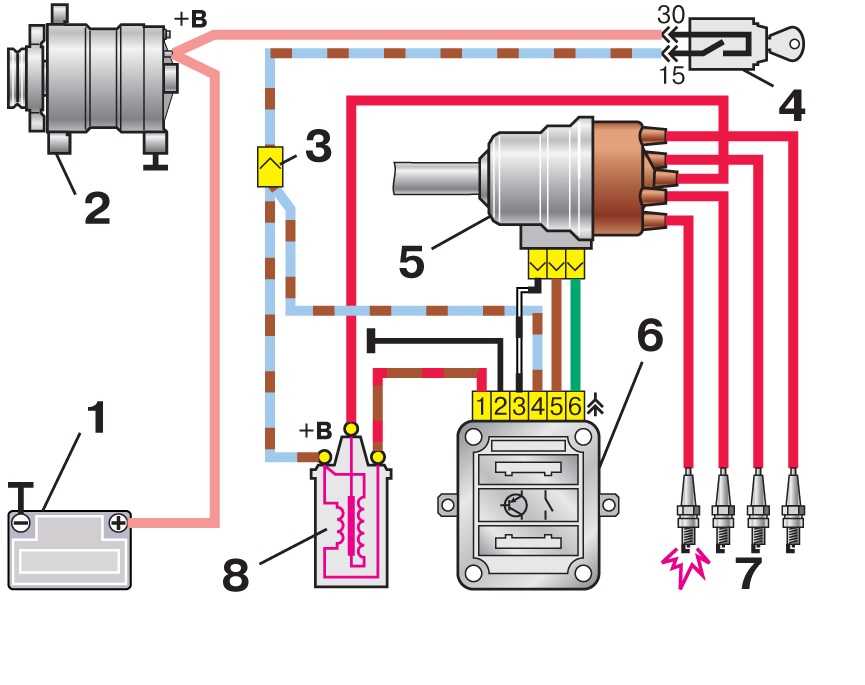

Схема системы зажигания.

Инструкция по подключению

Алгоритм коммутации:

1. Установить катушку на блок цилиндров и закрепить винтами.
2. Подключить штекер моторного жгута электропроводки.
3. Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
4. Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

1. отвёртка плоская;
2. металлический щуп толщиной 0,35 мм;
3. ключ рожковый размером 13 мм;
4. автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
5. ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
6. ключ для откручивания свечей.

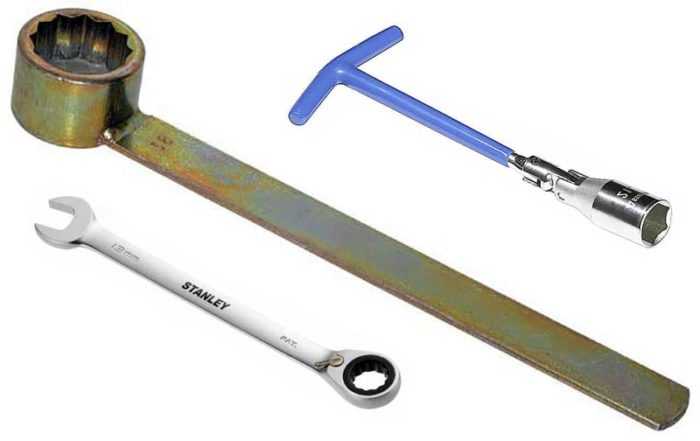

Инструмент для настройки зажигания

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Выбор и покупка модуля зажигания для ВАЗ 2107

В первую очередь, необходимо узнать марку и модель автомобиля, а также год его выпуска, так как различные модели автомобилей могут требовать разные модули зажигания. Для ВАЗ 2107 инжектор рекомендуется выбирать модули, предназначенные специально для этой модели.

При выборе модуля зажигания обратите внимание на качество и надежность производителя. Рекомендуется приобретать модули зажигания в проверенных магазинах или у официальных дилеров, чтобы избежать покупки подделки или модели низкого качества

Также стоит обратить внимание на гарантию, предоставляемую производителем. Хороший модуль зажигания должен иметь гарантию на несколько лет, что говорит о его надежности и долговечности

При выборе модуля зажигания стоит также обратить внимание на его цену. Цена должна быть адекватной качеству продукта

Рекомендуется сравнить цены в разных магазинах и у дилеров, чтобы выбрать оптимальное предложение.

Важным аспектом при выборе модуля зажигания является его совместимость с другими компонентами системы зажигания. Убедитесь, что модуль зажигания совместим с вашими свечами зажигания и другими элементами системы зажигания.

В итоге, выбор и покупка модуля зажигания для ВАЗ 2107 инжектор требует определенных знаний и внимания к деталям. Следуя указанным выше рекомендациям, вы сможете выбрать модуль зажигания высокого качества, соответствующий вашим потребностям и предназначенный специально для вашего автомобиля.

Отказ основных систем автомобиля

Причиной внезапного отказа многих узлов автомобиля ВАЗ 2107 могут быть повреждения и выход из строя элементов электрической проводки.

Наиболее частые поломки проводки приведены ниже:

1. Частым дефектом является перегорание плавкой вставки предохранителя, вызываемое перегрузкой цепи или коротким замыканием. Поскольку в электросхеме ВАЗ 2107 часто применяются предохранители старого образца, то часто встречаются окисления или ослабевание зажимов контактов в монтажном блоке. Для исправления этих неисправностей следует заменить предохранитель или очистить контакты. На последних выпусках автомобилей применялись монтажные блоки с ножевыми предохранителями, которые обеспечивают лучший контакт и более надежную работу электрической цепи.
2. Более сложным случаем является отгорание или окисление токопроводящих дорожек в монтажном блоке. Для ремонта блок снимают с автомобиля, пропаивают повреждённые участки и покрывают их защитным лаком. В случае критических повреждений блок подлежит замене.
3. При замыкании участка проводки будет происходить постоянное выгорание плавкой вставки. Для поиска поврежденного элемента необходимо прозвонить цепь мультиметром. Замененные провода следует аккуратно проложить по штатному маршруту. Обрыв цепи также определяется прозвонкой проводов.
4. При неполадках в компонентах системы впрыска возможно включение индикаторной лампы Check Engine на комбинации приборов. Причиной могут стать выход из строя датчиков или обрывы цепей. Для поиска причин повреждения следует произвести диагностику системы впрыска при помощи тестового прибора, подключаемого к разъему диагностики. Имеющиеся в системе коды ошибок могут быть расшифрованы и на основе этих данных производится ремонт.
5. Причиной полной неработоспособности электрической системы может стать разряд батареи или окисление минусового провода, который подключается к кузову. На разряд батареи указывает тусклое свечение контрольных ламп и полное их отключение при подключении нагрузки (клаксон или попытка прокрутить двигатель стартером).
6. Горящая лампа зарядки батареи на работающем двигателе указывает на неисправность генератора или обрыв цепи, связывающей генератор с батареей.
7. Пульсации света при работающем двигателе являются симптомом выгорания регулировочного реле на генераторе. Реле подлежит замене, поскольку эксплуатация автомобиля с повышенным напряжением в бортовой сети недопустима.

В ролике, предоставленном каналом Автоэлектрика ВЧ, показан ремонт проводки фонарей заднего хода на ВАЗ 2107.

https://youtube.com/watch?v=1sJ5e1QWySI

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

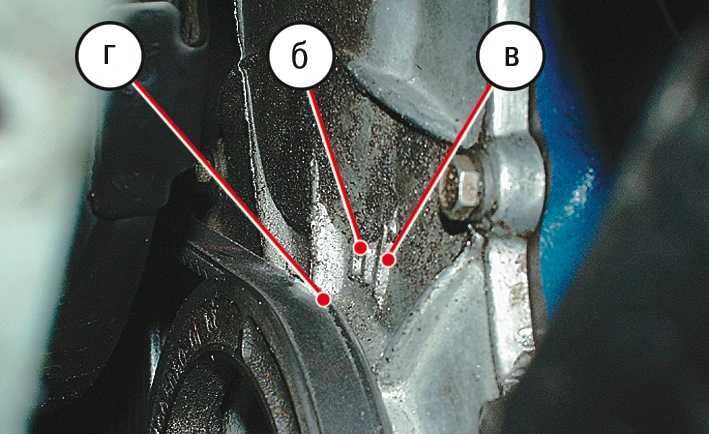

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

Основные функции распределительного вала

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.

Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Во время замены распредвала двигатель должен быть холодный.Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.
11. Снимите рокера, болты и пружины.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя. Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

  Износ рокера в виде задира

  Кольцевые задиры на коренной шейке рапредвала

  Стержень клапана оставил кольцевой след

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

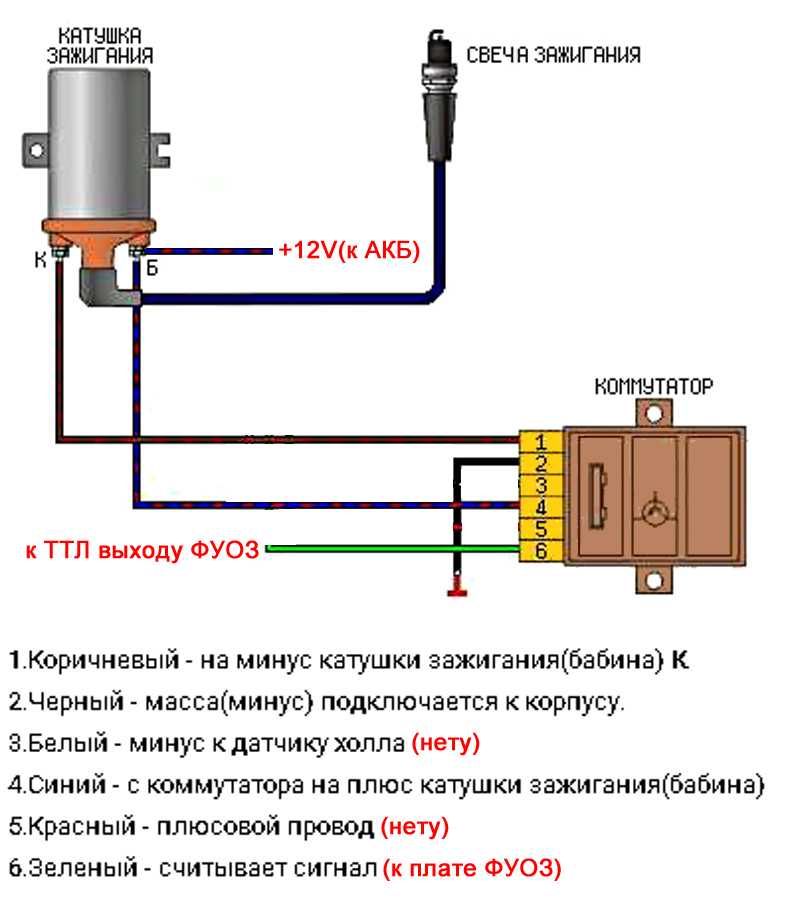

Схема подключения зажигания.

Как настроить синхронизацию на двигателе 350 Chrysler 200?

Как установить начальное время и общее время опережения на двигателе 350 SB. Позиция для горения и вершина этого центра будут вот этой белой линией, выровненной здесь.

Что означает перерасход времени?

Распределительный вал слишком опережает время, когда модуль ECM дал распредвалу команду на замедление до более низкого уровня синхронизации. Масло слишком густое, что приводит к засорению каналов из-за отсутствия потока масла к фазовращателям распределительных валов и от них. Фазеры распределительных валов застряли в выдвинутом положении.

Есть ли у Chrysler 200 ремень или цепь ГРМ?

2,4-литровый 4-цилиндровый двигатель вашего автомобиля приводится в действие цепью ГРМ. Замены по расписанию для этой части нет, если нет проблем.

Как узнать, правильно ли настроена синхронизация двигателя?

Момент зажигания: результат неправильного опережения зажигания и как его проверить Полное опережение зажигания представляет собой верхнюю часть кривой и относится к углу опережения зажигания, при котором оно прекращает опережение.

Какой лучший год Chrysler 200 5?

Mazda5 — превосходный автомобиль, последний раз выпущенный в 2015 году

Если вы заинтересованы в этом автомобиле, который поможет вам в вашей напряженной жизни, очень важно понять, каких моделей следует избегать, чтобы ваше будущее как автовладельца принесло пользу. Мы советуем вам любой ценой держаться подальше от моделей 2006, 2007, 2008, 2009 и 2012 годов

Как рассчитать общее время на Chrysler 200?

Общий угол опережения зажигания, который относится к максимальному времени зажигания двигателя, достаточно легко рассчитать. Вы получаете число, добавляя начальное время к механическому продвижению.

Они могут проехать до 100 000 миль, хотя всегда полезно заменить их до этого.

Может ли момент зажигания вызвать пропуски зажигания на Chrysler 200?

Очевидно, что чрезмерно опережающее зажигание может вызвать пропуски зажигания в цилиндре. Чрезмерное запаздывание фаз газораспределения не приведет к пропуску зажигания, но вызовет существенную потерю мощности.

Средняя стоимость замены цепи ГРМ Chrysler 200 составляет 1412 долларов США.

Добавить комментарий

Комментарии к схеме зажигания Chrysler 200

Казеев Парамон написал Молодец! Большое спасибо, много хорошей и нужной информации!!!

Исса написал Русский автосервис. Ваня молодец. Был такой же случай. Сколько нервных клеток я сохранил благодаря вам.

Бас написал 120 мотор, поршневая 120. При прокрутке без ремня в ВМТ. Клапана не касаются поршня.

Что такое угол опережения зажигания?

Набор инструментов и приспособлений

Для проведения процедуры выставления зажигания на «семерке» нет нужды в специальных приборах. Пригодится стробоскоп, который повысит точность, но можно обойтись и без него. Процедуру допустимо проводить в любом месте, для этого не потребуется специальная яма. Достаточно места, которое бы позволило легко добраться до подкапотного пространства и провести некоторые манипуляции.

В целом пригодятся следующие инструменты:

• набор отверток;
• набор ключей, основной на 13 мм;
• металлический щуп толщиной 0,35 мм;
• 12-вольтная лампочка с набором проводов;
• ключ с большой длинной рукояткой для поворачивания коленвала;
• специальный ключ для свечей зажигания.

Важно! Для тех автовладельцев, которые не обзавелись специальным ключом для поворота коленчатого вала, подойдет простой рожковый ключ на 36 мм. Даже если такого нет, то есть еще один способ

Для этого придется включить четвертую передачу и при помощи домкрата поднять заднее колесо. Его придется самостоятельно прокручивать, чтобы вращать коленчатый вал.

Наиболее продвинутым способом регулировки является применение стробоскопа. Это специальный прибор с лампой, которая загорается ровно в то время, когда происходит момент образования искры в цилиндре. Таким образом можно максимально точно увидеть, где находится метка на шкиве и выставить наиболее точный угол опережения.

Катушка зажигания

Катушка зажигания выполняет функцию повышающего трансформатора, увеличивая напряжение с 12 вольт до 24 и более киловольт. В автомобилях ВАЗ 2107 с бесконтактным зажиганием применяется катушка типа 27.3705. Такими же трансформаторами оснащались все карбюраторные «Самары».

Катушка зажигания увеличивает бортовое напряжение до нескольких киловольт для формирования искры, поджигающей топливную смесь в камере сгорания

Таблица: технические характеристики трансформаторной катушки типа 27.3705

Характеристики	Показатели
Рабочее напряжение, В	12
Напряжение на выходе, кВ	22
Величина сопротивления первичной обмотки, Ом	0,45–0,5
Величина сопротивления высоковольтной обмотки, кОм	5–5,5
Индуктивность, мГн	3,9
Время роста вторичного напряжения до 15 кВ, мкс	не более 21
Энергия разряда, мДж	60
Длительность разряда, мс	2
Вес, г	860
Температурный диапазон, С	-40 — +85

Расположение катушки

В «семёрках» катушка зажигания установлена в моторном отсеке слева. Обычно она закреплена на специальном кронштейне под расширительным бачком. Иногда автовладельцы переносят катушку в более безопасное место, например, на моторный щит, чтобы уберечь её от воздействия влаги и технологических жидкостей. Найти катушку можно по центральному высоковольтному проводу, который соединяет её с крышкой трамблёра.

Четыре высоковольтных провода с крышки трамблёра уходят на свечи, а центральный — на катушку зажигания

Неисправности катушки и их признаки

Из всех узлов системы зажигания катушка считается наиболее надёжным узлом. Её ресурс неограничен, но случается, что выходит из строя и она. Основные причины неисправности трансформатора — перегорание или замыкание в обмотках. Если такое происходит, искра пропадает вообще, ведь на трамблёр перестаёт подаваться напряжение.

Способы проверки катушки зажигания ВАЗ 2107

Проверить катушку на работоспособность можно двумя методами: грубым и точным. В первом случае необходимо:

1. Отсоединить конец центрального провода от крышки распределителя и вставить в наконечник заведомо исправную свечу зажигания.
2. Положить провод со свечой так, чтобы юбка свечи касалась «массы» автомобиля.

3. Попросить помощника сесть за руль и запустить стартер.

При исправной катушке между электродами свечи будет наблюдаться искрение

Обратите внимание на саму искру. Она должна быть устойчивой и иметь светло-голубой оттенок. Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания

Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания.

Для точной проверки катушки потребуется омметр или мультиметр с функцией измерения сопротивления. Порядок проверки следующий:

1. При помощи ключа на 13 мм откручиваем гайки крепления катушки к кронштейну. Отсоединяем от неё все провода и снимаем с автомобиля.
2. Очищаем корпус от грязи и пыли.
3. Включаем омметр в диапазоне измерений 0–20 Ом.

4. Щупы прибора подключаем к боковым клеммам катушки (выводы обмотки низкого напряжения), смотрим на показания. Они должны быть в пределах 0,45–0,5 Ом.

5. Для проверки целостности вторичной обмотки один щуп омметра подключаем к центральному выводу, а второй — к клемме с маркировкой «+Б». Переключаем прибор в диапазон 0–20 кОм и смотрим на показания. У рабочей катушки сопротивление вторичной обмотки должно быть в пределах 5–5,5 кОм.

Если показания прибора отличаются от указанных, катушку необходимо заменить.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

• Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
• Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.

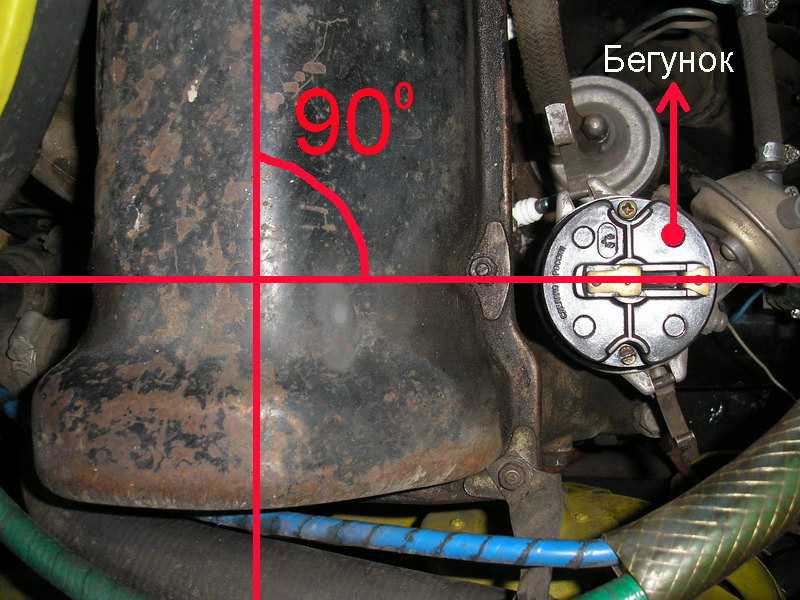

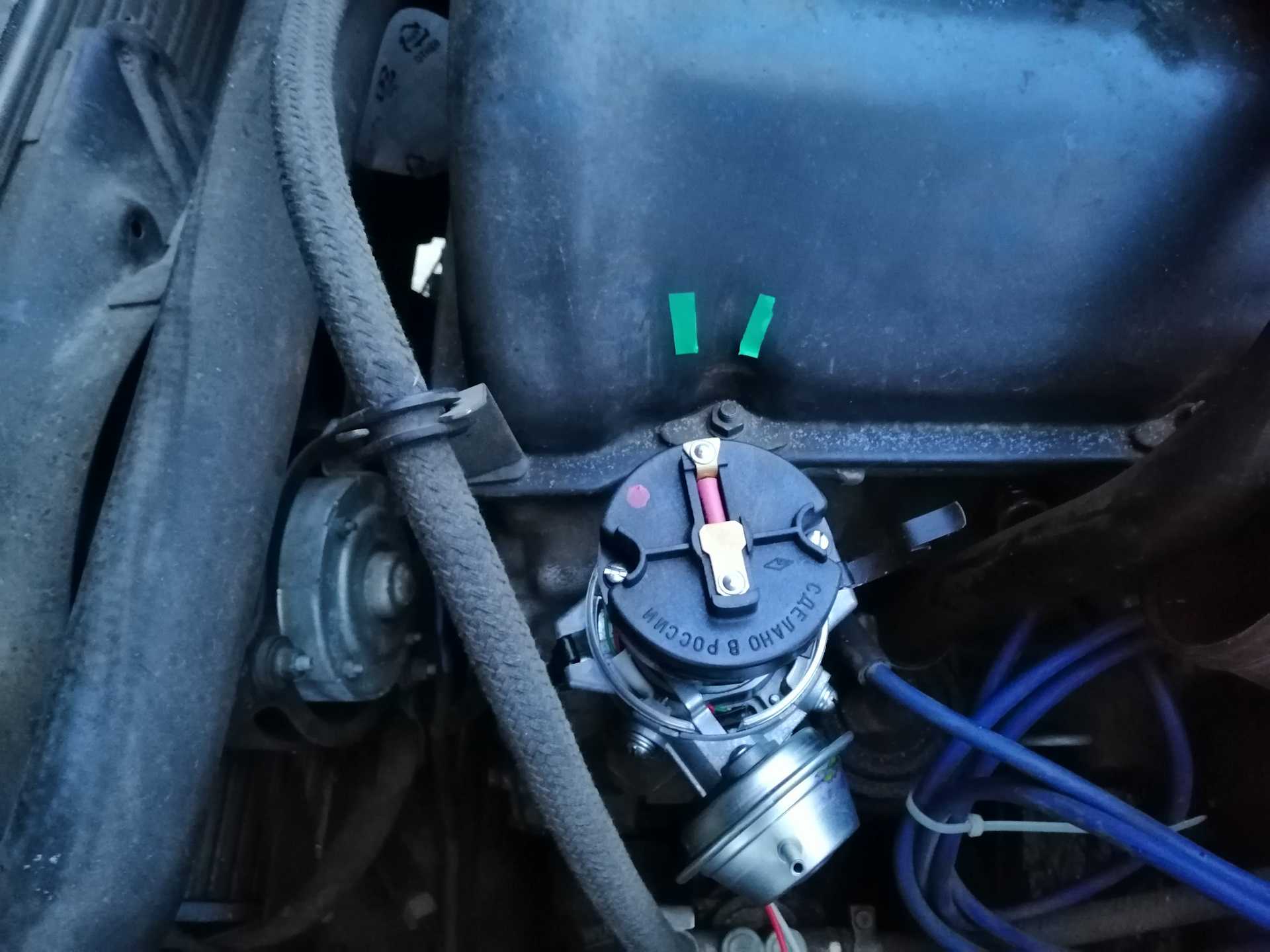

• Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.

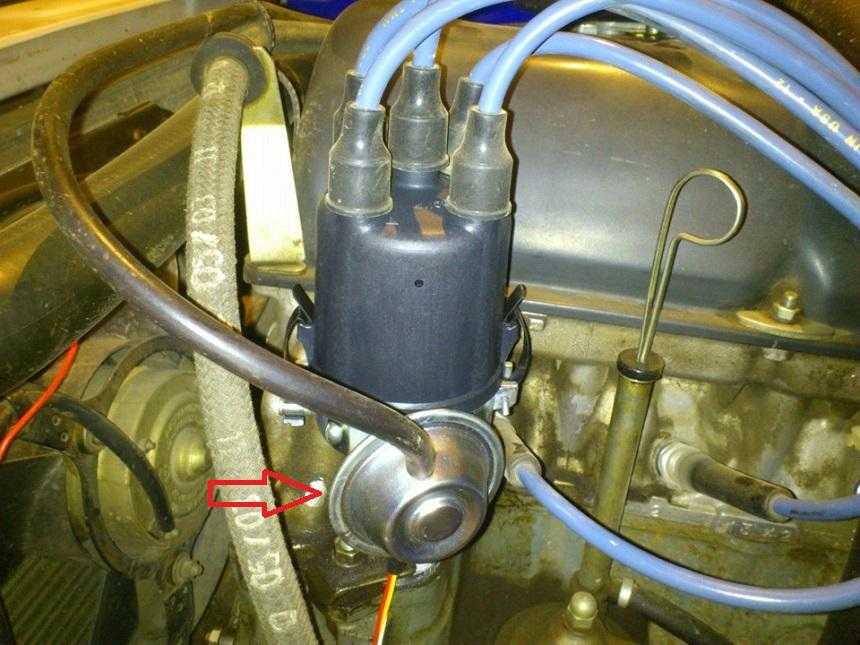

• Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.

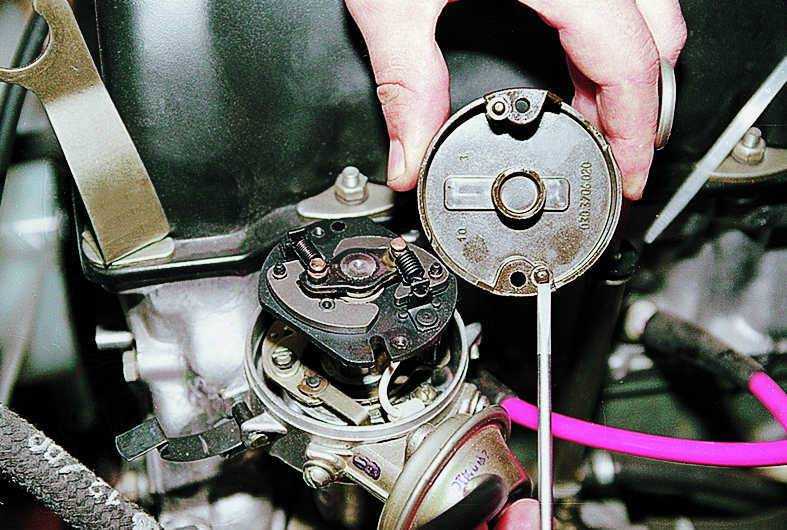

• Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

• снимите крышку трамблёра;
• открутите гайку его крепления;
• вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
• прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение верхней мертвой точки такта сжатия поршня первого цилиндра (длинная метка).

Если распределитель зажигания не снимали с двигателя, то такт сжатия первого цилиндра определяем, сняв его крышку – контакт ротора должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. Если распределитель зажигания (после замены или ремонта) только установлен на двигатель – выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Выходящий воздух, вытолкнув пробку, укажет на начало такта сжатия в первом цилиндре.

Поворачиваем корпус распределителя по часовой стрелке до замыкания контактов прерывателя – лампа погаснет.

Удерживая его в таком положении, затягиваем гайку стопорной пластины.

После регулировки уточняем момент зажигания.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

Диагностика неисправностей модуля зажигания инжекторных ВАЗ 2107
