Заменяем рапредвал и устанавливаем метки грм на ваз 2107 своими руками

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

• отвёртка плоская;
• металлический щуп толщиной 0,35 мм;
• ключ рожковый размером 13 мм;
• автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
• ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
• ключ для откручивания свечей.

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

2:17 — Как замерять компрессию 9:55 — Как поставить регулируемую звезду 10:00 — Как настроить разрезную шестерню.

Ваз 2107 инжектор — лечение троения и пропусков зажигания

Диагностика выявила что четвертая бензиновая форсунка забита, троение и множественные пропуски по всем.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

• механическая с контактами — прерывателями;
• бесконтактная;
• управляемая электронным блоком (ЭБУ).

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

Смотрите:

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Метки ГРМ на инжекторном ВАЗ 2107

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных

При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.

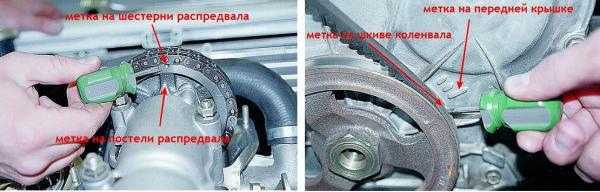

Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

• Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
• Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
• Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

• механическая с контактами — прерывателями;
• бесконтактная;
• управляемая электронным блоком (ЭБУ).

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

Смотрите:

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Как Выставить Метки На Ваз 2107 Инжектор

Как дальше карбюраторный двигатель ВАЗ 2107, поэтому на двигателе впрыска газораспределительный механизм в сочетании с приводом остался прежним, иными словами, цепью. Если цепь чрезмерно изношена, есть ряд негативных последствий:

• Проблема с запуском двигателя.
• Значительное увеличение расхода топлива.
• Появление сажи на седлах клапанов.
• Ненормальная работа двигателя во всех режимах.
• Неисправность датчика контроля впрыска.

Своевременная профилактическая работа необходима, чтобы избежать таких негативных последствий. Подробнее о том, как установить временные метки на семействе ВАЗ 2107 Lada с инжекторной системой питания, мы узнаем больше.

Фазами газораспределения являются те моменты, когда поршень в двигателе движется вверх и вниз в течение определенного периода времени. В случае неисправности клапанов поршни перемещаются неправильно в течение определенного периода времени, и в результате двигатель на ВАЗ-2107 работает неравномерно.

Если водитель замечает, что мощность автомобиля снижается, расход топлива увеличивается, и при работающем двигателе возникают перебои, тогда необходимо прибегнуть к установке времени для маркировки клапана. Как наклеить маркировку на карбюратор и инжектор ВАЗ 2107, мы узнаем из этого материала, поскольку конструкция механизма синхронизации аналогична.

Процедура включает в себя следующие манипуляции:

1. ВАЗ 2107 должен быть установлен на твердой поверхности, колеса заблокированы, а ручной тормоз полностью сжат. Рычаг переключения передач должен быть установлен в нейтральное положение.
2. Крышка снимается с головки цилиндров, предварительно отвинтив нашего клиента, крепежные гайки остаются на «10». Лучше заменить прокладку на последнюю, даже если на старой нет признаков повреждения.
3. Используйте клавишу «24» для поворота коленчатый вал включен ВАЗ 2107. Это позволяет совмещать метки на подвижных и неподвижных частях механизма. Мы рекомендуем использовать слабое освещение или фонарик для выполнения этих действий. Коленчатый вал вращается без регулировки качества крутящего момента до тех пор, пока отметка на шкиве приводного ремня насоса и генератора не совпадет с долгосрочным риском, присущим агрегату.
4. Сочетая эти опасности, рейтинг звезд должен со временем совпадать с приливом на распредвале. Если отметка, наконец, снизу, проверните коленвал полным ходом.
5. Если это не работает для соответствия меток, перейдите к следующим шагам:
6. Коленчатый вал вращается до тех пор, пока метки не соединятся со звездой и приливами кровати.
7. С помощью клавиши «13» натяжитель необходимо ослабить. 2.4 Гайки натяжителя откручиваются, затем это устройство снимается.
8. Винт откручивается, что фиксирует звезду на распределительном валу. Для этого вам нужно будет использовать ключ на «17».
9. Звездочка снимается, затем ее следует прокручивать, не выполняя качественной регулировки момента, пока отметки на шкиве ремня ГРМ ВАЗ-2107 не совпадут с долговременным риском на блоке. Невозможно открутить болт крепления звездочки, поскольку после снятия натяжителя звездочка распределительного вала вращается.
10. Цепочка надевается на звезду, если решено ее скрутить и установить на место. Наконец, установлен натяжитель, который должен быть затянут с помощью 5 гаек до «10». Сначала вы можете установить натяжитель, но позже вам нужно будет использовать прерыватель или крепление, чтобы установить звезду на этом участке. В конце затяните гайку до «13».

СЛАБОЙ, чтобы установить время на ноль? Распредвал, силовая цепь и маркировка цепи

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Если ВАЗ-2107 оснащен газораспределительной маркировкой, необходимо выполнить следующие действия:

• Натяжение цепи ГРМ ВАЗ-2107 осуществляется.
• Регулировка клапанов, а точнее, термического зазора между кулачком распределительного вала и кулисой.
• Настройка набора программ учета зажигания.

Процесс регулировки клапанов на ВАЗ-2107 выглядит следующим образом: клапаны 6 и 8 сначала регулируются, отчет должен храниться радиатором. Когда они отрегулированы, вам нужно начать регулировать 4 и 7 клапанов, затем 1 и 3 клапана, а затем 2 и 5 клапанов в конце.

Как выставить зажигание на ВАЗ 2107

Регулировать зажигание даже в гаражных условиях не нужно. Если есть инструменты, можно буквально на дороге задать угол атаки. Порядок действий следующий:

• Дайте двигателю остыть (если он горячий). Это предотвратит ожоги во время работы.
• Отсоедините высоковольтные кабели от свечей зажигания.
• Откручиваем свечи зажигания (можно ограничиться только свечой зажигания первого цилиндра, но при выкрученных всех свечах зажигания в цилиндрах нет сжатия и коленчатый вал провернуть намного проще).
• Закройте пальцем отверстие для свечи зажигания на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
• Специальным ключом проверните коленчатый вал до начала такта сжатия (палец должен ощущать давление воздуха).
• Продолжая вращать коленчатый вал, совместите метку на шкиве со второй меткой на передней крышке двигателя.

• Снимите крышку распределителя, открутив крепежные скобы. Когда метки выставлены, «бегунок» необходимо повернуть внешним контактом к выводу провода первого цилиндра на крышке дозатора. Если нет, стоит проверить положение коленчатого вала – возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не в состоянии сжатия).
• Проверьте положение защелок крышки диспенсера. Они должны быть на линии, параллельной оси двигателя.
• Ослабьте гайку крепления распределителя так, чтобы его корпус свободно вращался вручную.
• Подключить вольтметр или лампу на 12 В к массе, а вывод катушки зажигания к проводу низкого напряжения распределителя.
• Включите зажигание.
• Аккуратно поверните корпус распределителя по часовой стрелке до тех пор, пока контрольная лампа не погаснет (исчезнет напряжение на вольтметре). Если лампочка не загорается сразу после включения зажигания, поворачивать трамблер нет необходимости.
• Медленно поворачивайте диспенсер против часовой стрелки, пока не загорится контрольная лампа.
• Остановите вращение и затяните гайку крепления распределителя.
• Выключите зажигание.
• Установите крышку распределителя на место.
• Подключите высоковольтные кабели.

Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

• стук при работе двигателя под нагрузкой;
• снижение мощностных показателей.

Существует ряд причин, по которым РВ выходит из строя:

• естественный износ;
• некачественное моторное масло;
• низкое давление масла в системе смазки;
• недостаточный уровень масла или так называемое масляное голодание;
• работа двигателя при высоких температурах, что приводит к ухудшению свойств смазывающего вещества;
• повреждения механического характера (износ или обрыв цепи).

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.

Как выставить зажигание ВАЗ 2107 (видео и фото)

Если зажигание выставлено не неправильно, то будут происходить различные сбои, повышенная детонация, износ механизма газораспределения и снижение мощности двигателя, так же увеличенная вибрация и увеличение шума. Бензин будет сгорать не сразу, появится детонация, которая ударяет по стенкам цилиндров, что вызывает вибрацию. Ниже на рисунке изображена камера сгорания в момент верхней мёртвой точки двигателя ВАЗ 2107, в тот момент когда создается рабочее давление, клапан надёжно перекрывает камеру. 1 – нормальное сгорания, 2 – детонация смеси.

Когда необходимо задуматься о регулировке момента зажигания?

1. появился звонкий призвук отдающего «металлом», в работе двигателя, его называют «стук пальчиков» при езде автомобиля без нагрузки и ускорения;
2. детонация, автомобиль трясется в течение нескольких секунд после того как двигатель заглушен;

1. Позднее зажигание, запаздывающее — искра в цилиндре образуется после прохождения поршнем верхней мертвой точки.
2. Раннее, опережающее — в данном случае искра образуется ещё до того, до появления поршня в верхней мертвой точке. При раннем зажигании быстрее шатун и поршень, потому-что возрастает нагрузка на эти узлы и появляется нагар.

Сначала необходимо убедиться, в том что:

1. все свечи рабочие, отрегулированы зазоры, не образуется нагар, сверху — свеча с нагаром, снизу – нормальная.

броне-провода имеют хорошую изоляцию контакт со свечей; проверить контакты трамблёра не подгоревшие ли они. Если они подгорели, то их необходимо заменить; контакт и качество провода с катушки хорошие, исправна ли катушка зажигания; очистите всю грязь и пыль с катушки, крышки распределителя и контактов трамблёра; регулировку зажигания нужно выполнять на полностью прогретом двигателе.

Как выставить зажигание по лампочке?

1. выкручиваем свечу первого цилиндра;
2. вставляем в свечное отверстие резиновую пробку подходящего размера, чтобы заходила потуже;
3. потом ключом вращаем медленно коленвал, до тех пор, пока пробка не выскочит. Это будет означать что поршень первого цилиндра находится в верхней мертвой точке, или очень близко к ней;
4. после совмещаем среднюю метку на передней крышке двигателя и метку шкива коленвала. Средняя метка обозначает угол опережение зажигания на 5°;

после этого вворачиваем обратно свечу и надеваем на нее провод; приготовьте лампочку 12 В с проводами, один провод – на плюс катушки зажигания, а второй – на «массу»; ослабляем гайку крепежа трамблёра и определяем момент зажигания; включаем зажигание автомобиля, лампочка должна загореться; поворачиваем трамблер по часовой стрелке, пока лампочка не погаснет;
теперь поворачиваем трамблер ПРОТИВ часовой стрелки, пока лампочка опять не загорится. Это и есть точная регулировка, когда момент зажигания выставляется правильно; закручиваем гайку трамблера.

Теперь давайте проверим насколько правильно установлен момент зажигания. Выбираем прямой участок дороги, без спусков и подъёмов, двигатель должен быть полностью прогретым, едем на 4-й передаче со скоростью 40-50 км/ч и затем резко прибавляем газ. Должен появится характерный «стук пальчиков», как скорость повысится где-то на 5 км/ч, стук должен прекратиться сам по себе. Это и будет свидетельствовать о том что момент зажигания выставлен правильно. Если стук длится намного дольше или вообще не возникает, установка угла опережения недостаточная, и необходимо повторить регулировку.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить  метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Нужно совпасть

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.

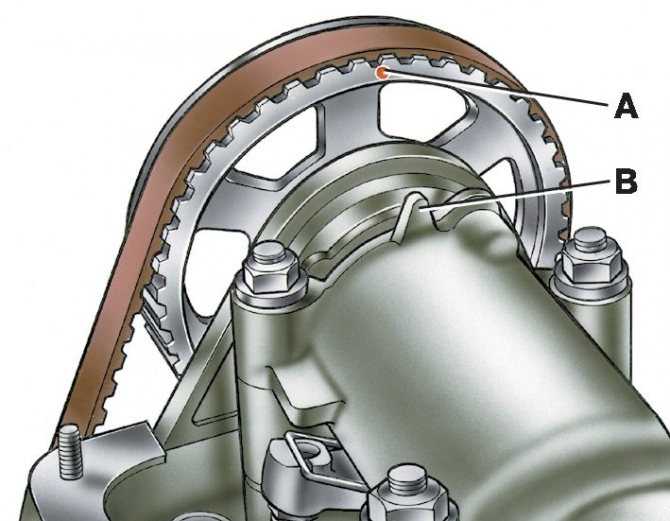

4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Назначение цепи ГРМ и её длина

Чтобы понять назначение цепи газораспределительного механизма, необходимо в общих чертах обрисовать, что представляют собой двигатели классических моделей ВАЗ. Все эти двигатели являются верхневальными. То есть вал газораспределительного механизма (он же ГРМ) находится в верхней части мотора, над коленчатым валом и над валом масляного насоса.

Все эти валы снабжены звёздочками, на которые и надевается цепь ГРМ. Задача цепи проста: она должна передавать крутящий момент от вала ГРМ на коленчатый вал и на вал маслонасоса. С коленвала крутящий момент передаётся на ходовую часть, а оттуда — на ведущие колёса. Они начинают вращаться и автомобиль движется вперёд. Таким образом, цепь ГРМ является важнейшим связующим звеном между тремя валами двигателя и любая поломка этого звена неизбежно приведёт либо к серьёзным неполадкам в работе мотора, либо к его полному заклиниванию, если цепь порвётся.

Длина цепей ГРМ для двигателей ВАЗ

Если водитель решит заменить цепь ГРМ на своей «семёрке», он отправится в магазин запчастей, где перед ним неизбежно встанет вопрос: а какую цепь выбрать?

Следует знать простое правило: все двигатели на вазовской «классике» комплектуются только цепями. Разница только в длине цепей, а точнее, в количестве звеньев:

• цепи на 114 звеньев. Их ставят на ВАЗ 2102, ВАЗ 2101 и ВАЗ 21011 (эти короткие цепи рассчитаны на двигатели небольшого объёма — от 1.2 до 1.3 литра);
• цепи на 116 звеньев. Они устанавливаются на модели ВАЗ с 2103 по 2107 включительно. Эти же цепи устанавливаются на «Ниву» (ВАЗ 21213). Потребность в более длинной цепи обусловлена увеличившимся объёмом моторов, который варьируется в пределах от 1.5 до 1.7 литра.

Исходя из всего вышесказанного, водителю в магазине придётся определить, какую он покупает цепь — короткую или длинную. Для этого есть два способа:

• первый способ очевиден: просто подсчитать количество звеньев. Если их 116 — цепь для ВАЗ 2107 найдена;
• второй способ проще: цепь нужно сложить пополам, а затем взглянуть на пару концевых звеньев. Если эти звенья будут симметричными, значит, цепь на 116 звеньев. Если нет — цепь короткая, на 114 звеньев.

Здесь же следует отметить, что в последнее время на прилавках магазинов часто встречаются поддельные цепи ГРМ. К счастью, подделки выполнены довольно небрежно, так что внимательный автолюбитель сразу сможет заподозрить неладное.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Снимаем распределительный вал

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.

Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Во время замены распредвала двигатель должен быть холодный.Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.
11. Снимите рокера, болты и пружины.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия

Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.
