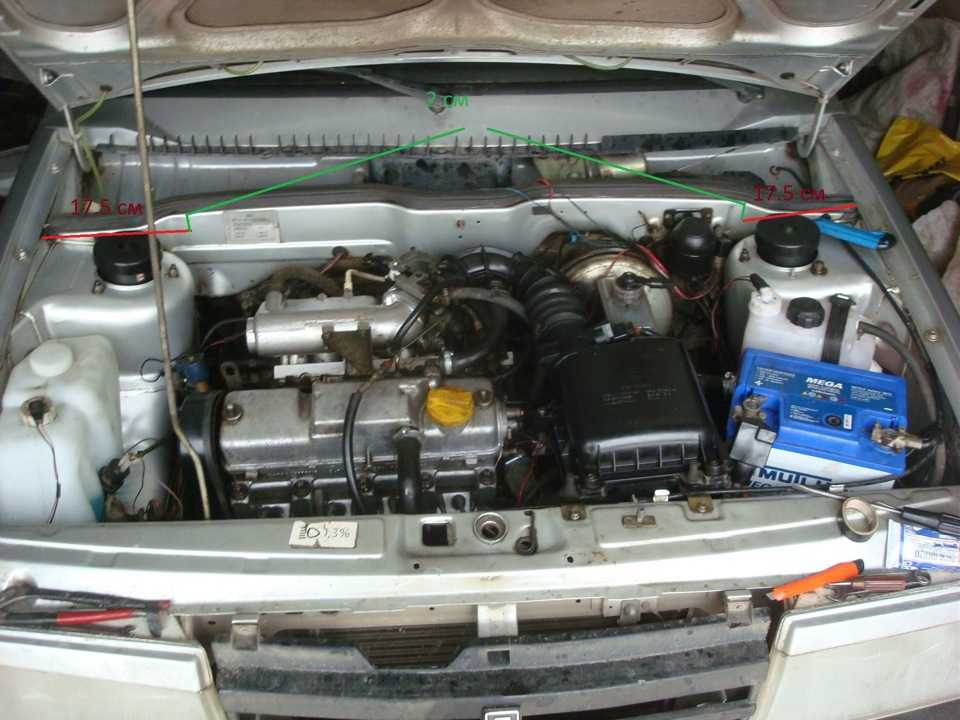

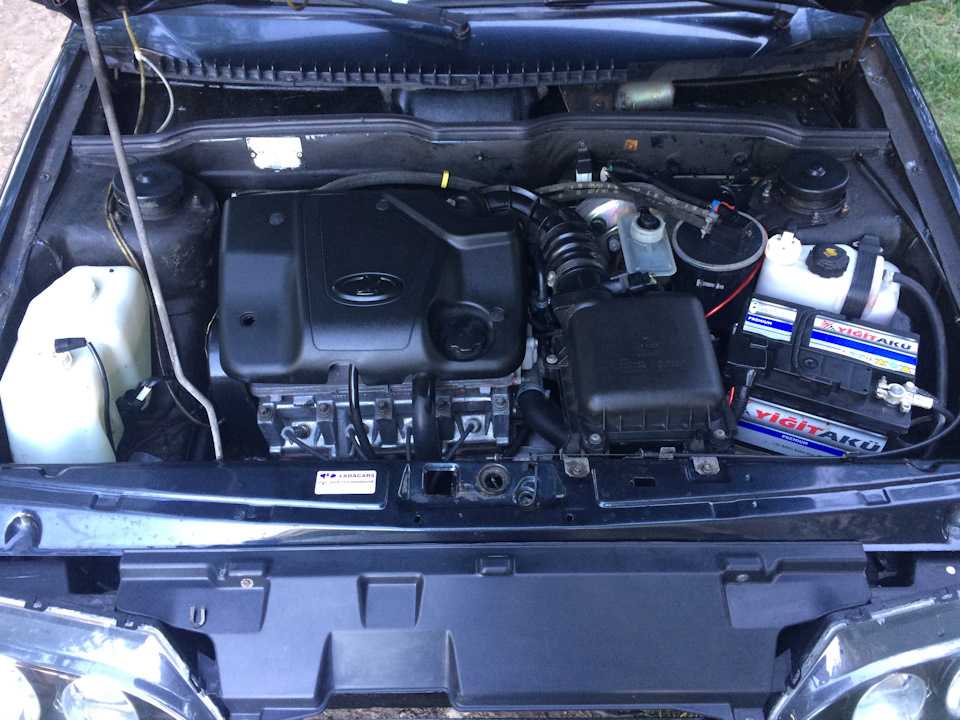

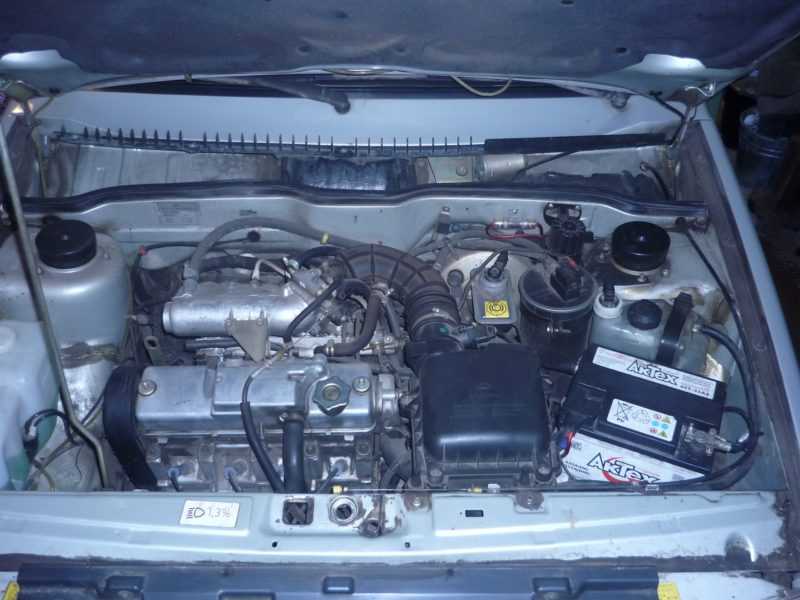

Устройство ваз 2115 под капотом

Как предохранитель включается в цепь

На ВАЗ 2115 потребители, работа которых связана со значительной величиной силы тока, страхуют при помощи предохранителей и реле. Более слабые приборы защищают только плавкие защитные элементы. Предохранители 2115 подключаются к цепи последовательно.

Рассмотрим на примере лампы габаритных огней. Цепь проводов, по которой включается данный прибор, могла бы состоять из непосредственно потребителя (лампочки) и выключателя на комбинации приборов в салоне. Но для защиты проводки во время перегрузок используется плавкий элемент. Это устройство не даёт приводить в негодность электроприборы при нагрузках сверхнормативной величины. Подключение устроено так: цепь принудительно разомкнули и «скрепили» её при помощи контактов предохранителя.

Когда в бортовой сети происходит скачок напряжения (возможно из-за утраты проводом части сопротивления), защитная деталь не даёт большому току дойти до потребителя. Плавкий элемент, который специально делают маленькой толщины, разрушается, и цепь размыкается.

Лада 2115 «Stels» › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;К2 – реле-прерыватель указателей поворота и аварийной сигнализации;К3 – реле очистителя ветрового стекла;К4 – реле контроля исправности ламп;К5 – реле включения стеклоподъемников;К6 – реле включения звуковых сигналов;К7 – реле включения обогрева заднего стекла;К8 – реле включения дальнего света фар;К9 – реле включения ближнего света фар;F1-F20 – плавкие предохранители

F1 (10 А)Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)Правая противотуманная фара.

F9 (7,5 А)Левая противотуманная фара.

F10(7,5 А)Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)Лампы габаритных огней по правому борту.

F12(7,5A)Правая фара (ближний свет).

F13(7,5 А)Левая фара (ближний свет).

F14(7,5A)Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)Правая фара (дальний свет).

F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

Нравится 36 Подписаться

Переделка двигателя 2115 — причины и трудности

Если говорить в общих чертах, то замена мотора — процедура нежелательная. Причина кроется в том, что установленный на заводе двигатель является самым оптимальным именно для этого автомобиля — все уже продумано конструкторами и инженерами. Правда, не всегда полученный результат устраивает автомобилистов.

Так, стоит сравнить хотя-бы общий ресурс отечественных и зарубежных моторов. У первых (конкретно на ваз 2115) он составляет 250.000 километров, а у вторых (аналогичных по всем остальным параметрам) — 500.000 километров. Даже один этот факт заставляет водителей задуматься над тем, чтобы поставить двигатель от иномарки на ваз 2115.

Говоря о выборе мотора, можно ответить очень коротко — поставить можно абсолютной любой, помещающийся в подкапотном пространстве. Правда, в большинстве случаев придется заменять и кучу других механизмов, в результате чего от исходной машины мало что останется (за исключением корпуса и салона).

Именно поэтому следует отдать предпочтение наиболее совместимым движкам. Другой, не менее оптимальный вариант — апгрейд родного мотора. Он встанет значительно дешевле и не вызовет никаких проблем с полицией.

Расположение эбу ВАЗ 2115 инжектор с 8 клапанами

Электронный блок управления (ЭБУ) на ВАЗ 2115 инжектор с 8 клапанами располагается под капотом автомобиля. Он установлен в двигательном отсеке и находится рядом с моторным блоком.

Обычно, ЭБУ ВАЗ 2115 инжектор с 8 клапанами располагается рядом с аккумуляторной батареей. Он подключается к различным датчикам и системам в автомобиле, таким как система впрыска топлива, воздухоподачи, зажигания и др.

Расположение ЭБУ удобно для обеспечения доступа к нему для обслуживания и диагностики

Однако, при работе с ЭБУ необходимо соблюдать осторожность и технические меры безопасности, так как он является важной частью системы управления автомобилем

Причины поломок системы охлаждения ВАЗ-2115

Для начала следует точно определить возникшую проблему, это может быть:

1. Неверное срабатывание термостата. Проверяем термостат на исправность: запускаем двигатель ВАЗ-2115 и ждем пока температура двигателя достигнет 97 градусов. Теперь ощупайте нижний патрубок, находящийся под термостатом: если он холодный, сломался клапан термостата.
2. Не хватает уровня охлаждающей жидкости или старую отработанную субстанцию нужно заменить на новую. Антифриз легко заменить, не прибегая к помощи профессионалов: подставив под машину емкость, слейте старый антифриз, затем хорошенько пройдитесь по системе охлаждения, очистив ее от грязи специальными моющими средствами, их можно приобрести в автомагазине. Осталось залить новую жидкость. ВАЗ-2115 инжектор проще в обслуживании, чем машина с радиатором. Чтобы слить жидкость при радиаторном устройстве, воспользуйтесь такой инструкцией:
   • снимите с двигателя защиту;
   • отодвиньте регулятор температурного режима печного отопителя влево, переставив на самую высокую температуру;
   • откройте крышку расширительного бачка;
   • подставьте под радиатор тару, оставьте в открытом положении сливную пробку и слейте старый антифриз (берясь за сливную пробку, делайте это бережно, иначе есть вероятность заливания генератора);
   • 10 минут и антифриз слит, можно заливать новый тосол.
3. Нарушение герметичности системы охлаждения ВАЗ-2115. В замкнутом пространстве температура для закипания достигает 130 градусов, а в нормальных условиях составляет 108 градусов. Как видите, недостаточная герметичность провоцирует плохую работу системы охлаждения.

Как можно решить эту проблему? Купить специальный антифриз, но при этом внимательно читайте на упаковке состав – в средстве для охлаждения должны присутствовать флуоресцентные добавки. Эти компоненты обеспечивают подсветку в ультрафиолете, благодаря которой определить трещину становится намного легче, чем вслепую.

Теперь вы знаете точную схему системы охлаждения ВАЗ-2115 и сможете справиться с устранением поломок самостоятельно. Если не уверены в своих силах, заручитесь помощью друга и приступайте к ремонту.

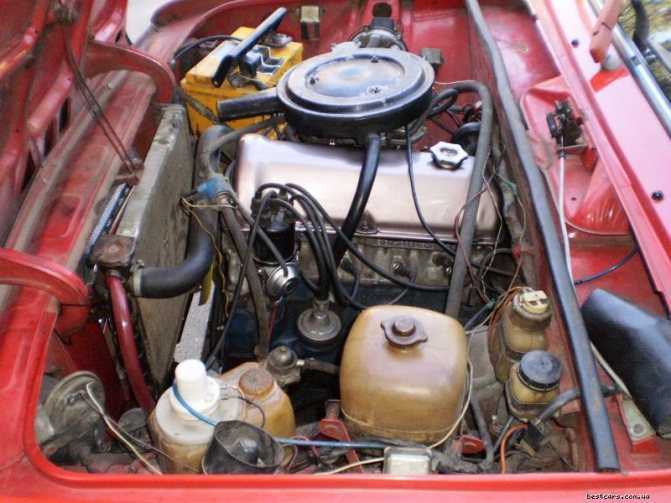

Что находится под капотом у ВАЗ 2114

Под капотом у ВАЗ 2114 расположены его ключевые механизмы. В первую очередь, это двигатель – четырехцилиндровый, однорядный, на 8 или 16 клапанов. Из ресивера в него поступает сжатый воздух, проходящий через воздушный фильтр (справа от двигателя).

Кроме этого, под капотом у 2114 находятся:

1. Бак омывателя стекла – слева от двигателя.
2. Бак гидропривода тормозной системы – чуть выше фильтра воздуха.
3. Аккумулятор – в нижнем правом углу.
4. Расширительный бак системы охлаждения – справа, выше аккумулятора.
5. Адсорбер топливной системы – между бачком гидропривода и расширительным баком системы охлаждения.
6. Коробка передач – под двигателем, с правой стороны.

Тюнинг

Существует несколько возможных способов увеличения мощности двигателя. Поговорим о таких вариантах тюнинга более подробно:

1. Чип тюнинг двигателя ВАЗ 2115 не позволит получить какого-либо ощутимого эффекта. Даже заменив блок управления работой двигателя, автовладелец сможет получить от силы 3-5 лошадиных сил, прибавка которых будет практически незаметной.
2. Глубокий инженерный тюнинг двигателей ВАЗ 2115, который подразумевает замену распредвала и других силовых элементов, позволит поднять показатель мощности мотора до 85 лошадиных сил. Такая прибавка в 10 лошадок будет уже заметной, а автомобиль станет резвее разгоняться, в особенности с низких оборотов.
3. Замена дроссельной заслонки и выхлопа позволит поднять мощность до 95 лошадиных сил.
4. Если же вам принципиален рубеж мощности двигателя в 100 лошадей, то необходимо установить легкие клапана, провести фрезеровку ГБЦ и заменить впускной коллектор. Автомобиль с таким тюнингованным двигателем будет разгоняться на 1-2 секунды быстрее, нежели чем с базовым 78-сильным мотором. Дальнейшее увеличение мощности путем замены внутренних силовых частей не позволит получить желаемые лошадиные силы, да и ресурс мотора существенно уменьшается.
5. Альтернативным способом увеличения мощности мотора ВАЗ 2115 является установка компрессора, имеющего давление порядка 0,5 бар. При правильной настройке компрессора мощность мотора составит около 120 лошадиных сил. В то же время, прибегая к такому тюнингу автовладелец должен быть готов к снижению ресурса двигателя, который уже спустя 75-100 тысяч километров пробега может потребовать соответствующего капитального ремонта.

Схема установки предохранителей ВАЗ 2115 (инжектор, 8 клапанов)

Маркировка / ампераж	За что отвечает
F (Ф-1) / 10	Задние противотуманки, двигатель омывателя фар, насос подачи жидкости
F (Ф-2) / 10	Поворотники. аварийка
F (Ф-3) / 7,5	Подсветка салона, багажника, бортовой компьютер, часы
F (Ф-4) / 20	Автомобильная розетка, обогрев заднего стекла
F (Ф-5) / 20	Сигнал, вентилятор системы охлаждения
F (Ф-6) / 30	Стеклоподъемники
F (Ф-7) / 30	Печной отопитель, прикуриватель, обогрев заднего стекла, освещение вещевого ящика
F (Ф-8) / 7,5	Противотуманка с левой стороны
F (Ф-9) / 7,5	Противотуманка с правой стороны
F (Ф-10) / 7,5	Левосторонние габариты, подсветка номерного знака, освещение моторного отсека
F (Ф-11) / 7,5	Правосторонние габариты
F (Ф-12) / 7,5	Ближнее освещение с правой стороны
F (Ф-13) / 7,5	Ближний свет с левой стороны
F (Ф-14) / 7,5	Дальний свет левосторонний
F (Ф-15) / 7,5	Дальний свет с правой стороны
F (Ф-16) / 15	Аварийная сигнализация, печка, стоп сигнал
F (Ф-17) / 7,5	На бензонасос, на дворники, на задний ход
F (Ф-18) / 25	Центральный замок
F (Ф-19) / 10	Резервация
F (Ф-20) / 7,5	Резервация

Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.

Дополнительные силовые реле, модули установлены в центральном канале, под торпедой. Чтобы добраться к деталям предварительно снимите пластиковую крышку.

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Места расположения защитных устройств в 2115

Чтобы избежать путаницы и упростить водителю задачу при поиске неисправности, все предохранители объединены в единый монтажный блок ВАЗ 2115. Этот блок разбит на два отсека: первый находится под капотом (в левой части возле лобового стекла), а второй — справа от центральной консоли в салоне. Большинство устройств размещены в подкапотном блоке, всего три — в салоне. Эти три элемента отделены, потому как защищают приборы с большими значениями силы тока:

• топливный насос;
• цепи главного реле автомобиля;
• электронный блок управления.

Доступ к салонному блоку защитных устройств обеспечивается путём снятия пластиковой накладки. Она расположена под бардачком справа от центральной консоли приборов. Для её демонтажа следует открутить три фиксирующих самореза.

Большая часть предохранительных элементов вмещает блок предохранителей на ВАЗ 2115 за лобовым стеклом. Для доступа к нему необходимо открыть капот. Пластиковая крышка держится на специальных фиксаторах для удобства снятия.

Расположение и электрическая схема

Включение предохранителя происходит одновременно с устройством, за которое он отвечает. Как сказано выше, в случае превышения оптимальных параметров напряжения в цепи происходит разрыв электроцепи. К слову, в общей сложности элементы БП в транспортных средствах осуществляют функционирование на протяжении ста часов.

В транспортных средствах ВАЗ 2114 с инжекторным двигателем применяется однопроводная система проводки, характерная для большинства автомобилей, существующих на сегодняшний день. Каждый без исключения потребитель энергии, подключенный к БП, имеет свой предохранитель, который в результате увеличения напряжения либо при коротком замыкании сразу же размыкает всю цепь. Это делается для предотвращения перегрева проводки, а соответственно — и потенциального пожара.

Однако, не все устройства и приборы транспортного средства подключаются к БП. Некоторые составляющие отечественных авто требуют наличия большого напряжения, что позволяет их не защищать плавкими компонентами БП. К примеру, к ним можно отнести цепь катушки зажигания, пуска мотора, аккумуляторной батареи. Как правило, проводка таких компонентов имеет гораздо большее сечение и оснащена надежным слоем изоляции.

Поэтому учтите тот факт, что перед тем, как разбирать фары, магнитолу, систему вентиляции или еще что-то — вам нужно убедиться в том, что сам элемент БП, отвечающих за этот прибор, не вышел из строя. Предлагаем вам ознакомиться со схемой и расположением элементов БП и реле в автомобиле ВАЗ 2114. Непосредственно сам БП находится в моторном отсеке, с левой стороны по ходу движения машины. Открыв капот, под дворниками вы увидите БП, который, как правило, окрашен в черный цвет. Для того чтобы снять крышку, необходимо отсоединить две защелки по бокам БП.

Сняв крышку коробки, вы увидите устройство, на котором расположено девять реле и двадцать предохранителей. На внутренней стороны защитной накладки нанесена схема с определением предназначения каждого устройства БП, в том числе и реле. Ниже рассмотрим электросхему и предназначение каждого отдельного компонента БП.

Также рассмотрим назначение элементов БП, отвечающих за подсветку, работу печки, прикуривателя, бензонасоса и т.д.

Схемы блоков реле и предохранителей ВАЗ 2115

Впервые Лада 2115 увидел свет в 1997 году и закончили выпускать в 2012. За столь долгий срок существенно изменилась электронная начинка машины. Не удивительно, что не раз менялись модификации монтажных блоков, а с ними и предохранители ВАЗ 2115.

Авто старого образца с карбюратором требовал одного монтажника в подкапотном пространстве. С появлением нового инжектора на 8 клапанов, понадобился второй блок, установленный в салоне под торпедой. Под рулем поместили часть новых реле во время модернизаций 2007 и 2008 годов.

Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов.

Особенности эбу ВАЗ 2115

ЭБУ ВАЗ 2115 расположен в моторном отсеке автомобиля, обычно под капотом, справа от двигателя (вид с переди). Он присоединен к различным датчикам, которые передают информацию о работе двигателя, такой как датчик положения коленчатого вала, датчик расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода и т.д. Эти датчики передают информацию в ЭБУ, которое анализирует данные и принимает решения о необходимых корректировках в работе двигателя.

Особенностью эбу ВАЗ 2115 является его возможность самодиагностики и хранения информации об ошибках, которые могут возникнуть в работе двигателя. Это позволяет упростить процесс поиска и устранения неисправностей. Кроме того, благодаря электронному управлению можно достичь оптимального экономичного расхода топлива и повышенной производительности автомобиля.

Способ замены

Для проведения операций вам понадобятся:

Ключ-головка на «10» (желательно с механизмом-трещеткой); Пластиковый съемник или сходное приспособление; Пассатижи; Отвертка крестовая.

Прежде чем начнется замена реле-прерывателя поворотов Нива, отсоедините минусовую клемму от аккумулятора. Доступ к заменяемому элементу обеспечивается снятием приборной доски.

2. Аккуратно подайте щиток на себя, преодолев сопротивление пары защелок, находящихся в верхней части детали.

3. Открутите панель приборов ключом на «10».

4. Не торопясь демонтируйте комбинацию приборов, одновременно избавившись от накидной гайки гибкого вала привода спидометра с помощью плоскогубцев.

5. Отсоедините провода, вытащив две колодки.

После установления места, где расположено реле поворотов Нива, отверните гайку на «10», попутно отсоединив от шпильки 3 провода «массы». Потяните устройство на себя, а затем, слегка раскачивая, выдерните колодку. Замените прерыватель на новый, как показано на фото.

Процесс сборки осуществляется в обратном порядке. Критерием работоспособности считают ритмичное вспыхивание сигналов после активации рычага переключения или кнопки аварийной сигнализации. Легкое отклонение темпа работы от конвеерного состояния 2121 считается допустимым.

Где находится предохранитель

Производители ВАЗ-2114 не устанавливали на свои автомобили акустические системы. Из-за этого покупатели транспортного средства вынуждены были самостоятельно искать подходящие магнитолы и монтировать их своими руками.

Подача электричества на установленное устройство идет через прикуриватель (элемент с большим показателем энергопотребления). Чтобы избежать замыканий и перепадов в цепи, приходится устанавливать дополнительную защиту, которая отвечает за магнитолу и отключает ее в случае возникновения непредвиденной ситуации.

Этот предохранитель находится в монтажной коробке, которую располагают в специальном блоке под капотом автомобиля. Для доступа к нему нужно снять крышку и найти нужную деталь среди множества других. На большинстве моделей ВАЗ она располагается третьей снизу (в левом ряду) и обозначается маркировкой F7.

Для ВАЗ-2114 допускается использование детали, рассчитанной на ток 20 или 30 А. Такие предохранители смогут обеспечить эффективную защиту не только акустической системы и прикуривателя, но и любых других элементов.

Типы и особенности предохранителей ВАЗ

Для удобства и упрощения поиска нужного защитного элемента их обозначают разными цветами. Окрас корпуса соответствует значению силы тока. Ведь диапазон силы тока у разных потребителей отличается.

Цвет предохранителя	Значение силы тока
Чёрный	1 А
Серый	2 А
Фиолетовый	3 А
Коричнево-жёлтый	5 А
Коричневый	7,5 А
Красный	10 А
Голубой	15 А
Жёлтый	20 А
Белый	25 А
Зелёный	30 А

Предохранительные устройства с большей номинальной силой тока в автомобиле ВАЗ 2115 не используются

При этом стоит обращать внимание, что оттенки цветов могут отличаться. Подсоединяется защитная деталь путем вставления в штекер

Контактируют при этом две «ножки» защитного элемента и контакты внутри штекера.

Принцип работа, конструкция и характеристики предохранителей

Защитное устройство подобного типа состоит из корпуса, который обычно выполняется из высокопрочной керамики или специального стекла и плавкой вставки из токопроводящего металла или сплава.

Корпус выполняет несколько функций:

• в него встраивается особым образом плавкая вставка таким образом, чтобы при превышении номинального тока вставки она оплавлялась или разрывалась;
• рабочая нить вставлена в камеру для гашения электрической дуги, возникающей при разрыве цепи, эта камера оборудована в корпусе;
• на корпусе, в тех местах и в том виде, как это предусмотрено вариантом исполнения предохранителя, имеются рабочие контакты, через которые он должен подсоединяться в общую сеть.

На корпусе наносится информация о характеристиках данного защитного устройства. Это номинальный ток плавкой вставки и номинальный ток корпуса предохранителя при котором он разрушается.

По рабочим характеристикам эти защитные элементы подразделяются на:

• быстродействующие;
• низковольтные;
• рассчитанные на средние напряжения;
• изготовленные для высоких напряжений.

В автомобильных сетях применяют первые две разновидности.

Определяющим моментом показывающим предназначение конкретного защитного устройства с плавкой вставкой является ее токовая характеристика. Именно она говорит о том, в каком диапазоне этот элемент готов работать.

1. Для защиты электродвигателей ставят такие предохранители, вставки которых выдерживают номинальный ток и его превышение достаточно длительное время необходимое для запуска основного механизма и выхода его в рабочий диапазон. Как правило, такие ЗУ(защитные устройства) маркируются — g – как устройства готовые к защите как от перегрузки, так и от короткого замыкания.
2. Имеются защитные устройства, которые эффективно срабатывают при коротких замыканиях и защищают все оборудование от токов очень высокого напряжения. Такие ЗУ маркируются — a — для защиты только от КЗ.

Плавкие предохранители для автомобилей имеют несколько вариантов исполнения:

• слаботочные вставки, в сетях до 20 А, изготовлены из стекла с тонкой проволочной вставкой, бывают керамические корпуса, концы сделаны из металла;
• вилочные вставки, наиболее часто используются в транспортных средствах, они бывают миниатюрными и обычными.

Согласно ГОСТ принята система окраски плавких ЗУ в зависимости от номинального тока вставки. 2 А — серый, 4 А — розовый, 5 А — оранжево-желтый, 7,5 А — коричневый, 10 А — красный, 15 А — голубой, 20 А — желтый, 25 А — белый, 30 А — зеленый.

Цвета предохранителей

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

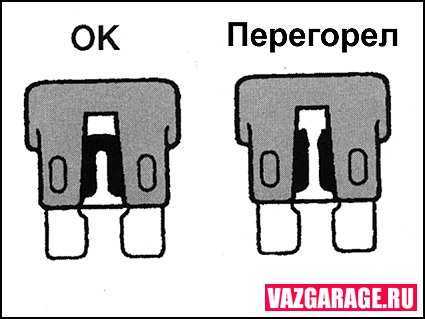

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Доработка и тюнинг мотора

Тюнинг двигателя ВАЗ 2115 делиться на два подэтапа — механическая доработка и чип тюнинг. Первые вариант предусматривает расточку блока цилиндров и установку кит комплекта двигателя. Но, как показывает практика, механический тюнинг ВАЗ 2115 заканчивается поверхностной доработкой мотора.

Например, установкой силиконовых патрубков, а также фильтром «нулевого» сопротивления. Хотя есть автомобилисты, которые идут до конца и делают полный механический тюнинг мотора.

Чип тюнинг ВАЗ 2115 проводится по схеме. Автолюбитель выбирает один из вариантов: увеличение мощности, снижение расхода или сбалансированный, и после этого автоэлектрик проводит программирование электронного блока управления двигателем к желаемому результату.

Развитие современных технологий позволяет проводить такую операцию самостоятельно, без поездок в автосервис. Стоит помнить, что одно неловкое движение может привести к тому, что двигатель будет работать неверно или вовсе не произведет запуск.

Локальные электрические схемы ВАЗ 2115

Схема охлаждения

Наименование оборудования схемы охлаждения: 1 — Расширительный бак; 2 — пробка; 3 — трубка для отвода паров; 4 — трубка, соединяющая термостат и расширительный бак; 5 — дтож ВАЗ 2115; 6 — узел воздушной заслонки; 7 — подводящая трубка радиатора; 8 — отводящая трубка охладителя; 9 — левый бачок радиатора; 10 — правый бак радиатора; 11 — пробка для слива; 12 — сердцевина теплообменника; 13 — диффузор вентилятора; 14 — лопасти вентилятора; 15 — электромотор; 16 — зубчатый шкив помпы; 17 — крыльчатка помпы; 18 — зубчатый ремень привода грм; 19 — отводящая трубка печки; 20 — подающий шланг насоса; 21 — вентиль; 22 — теплообменник печки; 23 — трубка отвода тосола от дроссельного патрубка; 24 — трубка подводящая тосол к дроссельному патрубку; 25 — сенсор указателя температуры тосола; 26 — выпускной шланг; 27 — подающий шланг печки; 28 — термостат ВАЗ 2115; 29 — измеритель уровня тосола

Самостоятельная замена

Перед заменой подушек необходимо диагностировать их состояние. Состояние любых сайлентблоков проверяется монтировкой: с ее помощью нужно воздействовать на опору, имитируя движения двигателя в процессе работы. Если:

• видны разрывы резины,
• втулка сайлентблока касается мест соединения,
• мотор легко перемещается при нажатии и бьется о защиту,
• сломан кронштейн опоры,

деталь нужно заменить. Если даже признаки износа не так заметны (например, резина потрескалась, но не порвалась), их лучше поменять комплектом. Сайлентблоки со временем теряют эластичность и начинают плохо выполнять свои функции.

В продаже имеются обычные и усиленные опоры для ВАЗ 2114. Во втором типе используется более жесткий состав резины, но долговечнее они только в режиме спокойной езды. Любителям резких стартов и торможений любые придется менять раз в 15 – 20 тысяч, у прочих водителей они могут прожить и 50 тысяч километров. Это ответ на вопрос, сколько ходят опоры.

Передняя опора двигателя ВАЗ 2114

На ВАЗ 2114 опоры вполне можно заменить самостоятельно, не обращаясь в автосервис. Удобнее использовать яму или эстакаду, но можно обойтись и без них. Для этого автомобиль домкратится и устанавливается на упоры (кирпичи или древесные пеньки). Если установлена защита картера – ее нужно снять.

Замена передней опоры. Нужно поддомкратить масляный поддон. Сначала головкой на 17 откручиваются 4 болта, крепящие кронштейн к картеру, затем – болт сайлентблока. Чтобы вытащить болт, нужно поймать домкратом такое положение, где двигатель не будет давить на него всем весом

Устанавливая запасную часть, важно хорошо смазать болт сайлентблока: причем, не только резьбовую часть, но и тело. Оно контактирует с металлической втулкой, поэтому может прикипеть

Боковая опора двигателя ВАЗ 2114

Замена правой опоры аналогична с той разницей, что лучше домкратить не двигатель, а корпус коробки передач. Другой вариант – установить домкрат в районе корпуса масляного фильтра. К картеру она крепится тремя болтами. Еще одна хитрость в том, что правую подушку нужно менять вдвоем. Без бокового упора мотор смещается не вниз, а вверх. Домкрат здесь не поможет, поэтому помощник должен надавить на него, чтобы можно было закрепить болт сайлентблока.

Замена задней опоры – наиболее сложное мероприятие, если выполнять его без ямы или подъемника, требующее некоторых навыков в выполнении автослесарных работ и упорства. Она находится на соединении мотора и КПП, поэтому придется работать в ограниченном пространстве. К тому же при откручивании болтов от кузова ключ может упираться в корпус коробки передач.

Схемы жгутов проводов ВАЗ-2115

С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

Жгут панели приборов

Есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

Жгут подсветки бардачка

На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

Информационная бирка

Кроме бумаг на машину и вышеупомянутого клейма, все сведения также присутствуют на специальной металлической табличке, что заклепками крепится к корпусу. На ней указывается:

• идентификатор кузова ВАЗ-2115;
• год выпуска;
• наименование предприятия;
• некоторые технические хаpaктеристики автомобиля.

При открытии капота вы сразу увидите прямоугольную бирку. Она находится на противоположном краю моторного отсека, чуть левее центра, если стоять лицом к ветровому стеклу.

Несмотря на то что описанная табличка только дублирует информацию, ее сохранность также важна. Очищайте ее регулярно, удаляйте ржавчину и следите за надежностью крепления.

ВИН-код вы также найдете на:

• правой амортизационной стойке передней оси;
• в багажнике, на дне ниши для запасного колеса.
