Как выставить зажигание на ваз 2115

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода

К слову, натяжка проводится лишь в двух основных случаях:

При плановой проверке газораспределительного механизма и несоответствии натяжения норме. Нормальное натяжение ремня ГРМ привода проверяется очень простым способом, для которого понадобятся обычные пружинные весы и линейка или штангенциркуль. Для проверки крючок весов цепляется за ремень и тянется до тех пор, пока на табло не будет нагрузка в 10 килограммов. Не ослабляя хват, остаётся лишь замерить отклонение привода от нормального положения. Если ремень оттянулся более чем на 5,5 миллиметров, но его натяжка неизбежна. В ином случае можно оставить всё как есть до следующей проверки ГРМ, которую рекомендуется проводить каждые 10-15 000 километров пробега;
При ремонте ГРМ, когда ремень снимался или его натяжение ослаблялось.

Почему часто выходит из строя модуль зажигания?

Основные источники возникновения неисправности:

В двигателе установлены свечи зажигания, которые не отвечают заданным параметрам. Зазор не соответствует требованиям завода-изготовителя. Чрезмерное загрязнение контакта свечи, наличие нагара. Визуальный осмотр поможет предупредить появление неисправности деталей.
Катушка зажигания работает при отключенном высоковольтном проводе. В таком случае двигатель может работать некорректно.
Если устройство недостаточно закреплено на корпусе мотора, то излишняя вибрация со временем приведет к выходу из строя катушки. Внутренняя пайка оборудования нарушается, что приводит к нарушению работоспособности модуля.
Слабый контакт низковольтных проводов также может стать причиной неисправности системы зажигания.
Установлен бракованный модуль. Сразу этого можно не заметить, но через определенное время модуль даст о себе знать. Такие детали ремонту не подлежит, его придется менять на новый.
Внутри корпуса модуля появляется конденсат, что приводит к короткому замыканию в системе и выходу ее из строя.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

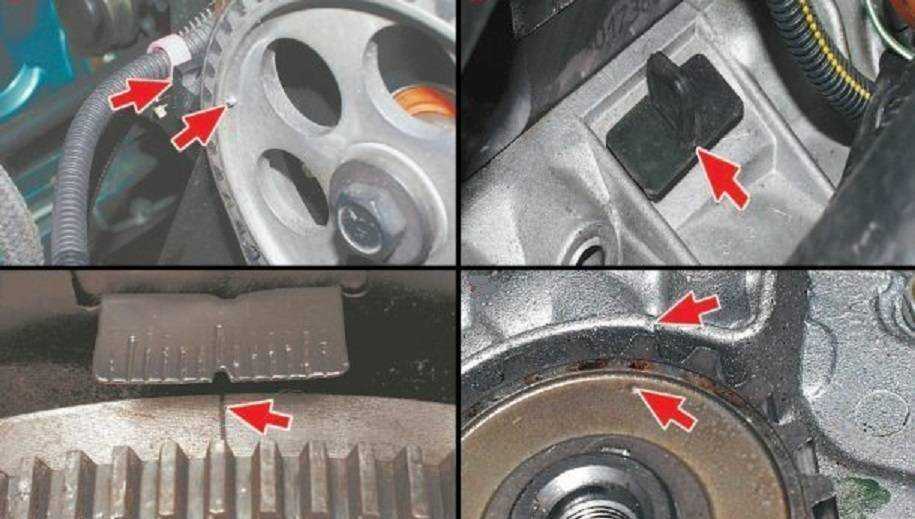

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

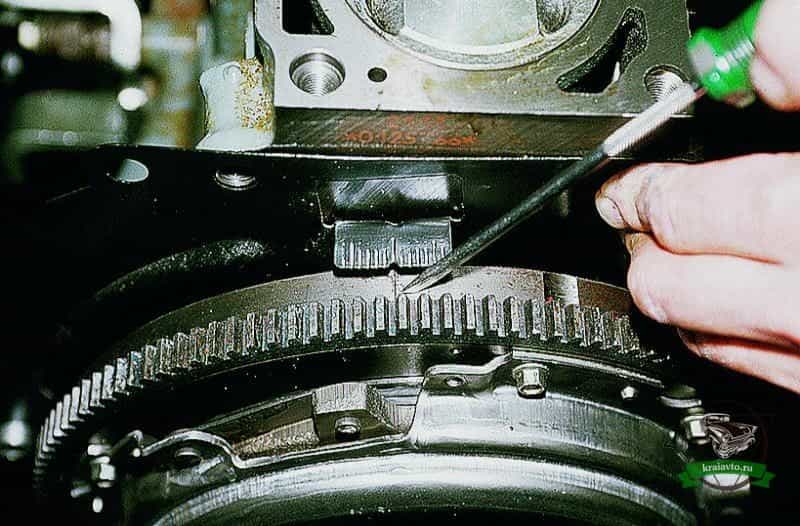

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

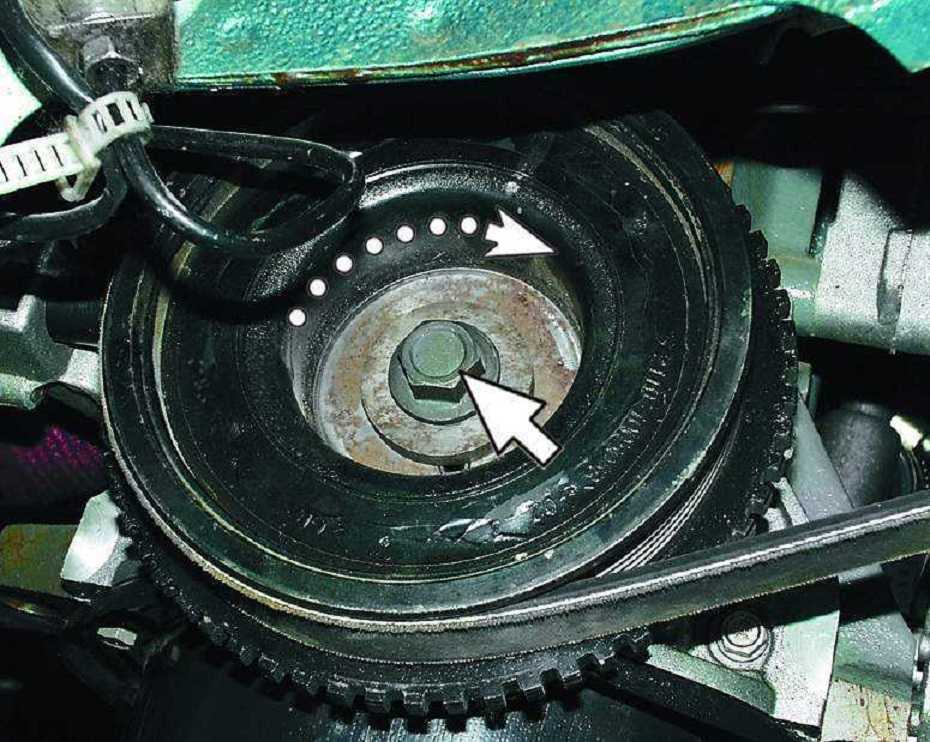

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

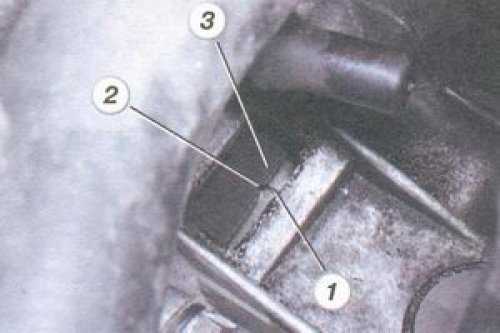

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

Как выставить зажигание на ВАЗ 2115 инжектор 8 клапанов видео

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Проблемы зажигания. ВАЗ 2110 восьмиклапанная.

ВАЗ 2115 плохо заводится, троит, не держит обороты — ВИНОВАТ ГРМ

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ!

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ2108,2109,2110,2111,2113,2114,2115

Как быстро выставить метки грм на ваз 8кл

ВАЗ 2110- сбито «зажигание».

Проверьте состояние переключателя стеклоочистителя, возможно он поврежден. Установите на головку блока цилиндров подробности и подсоедините к головке блока провода и шланги в обратном порядке. Не заводится ВАЗ 2115 2004 года, у мя была проблема 8212 не качал бензонасосне мог завести машину. Можно повернуть немного мост и переварить погнуть чашки пружин на чулке. Здесь все элементы имеют маркировку, которая означает, что предохранители рассчитаны на приборы небольшой мощности. Держатся они на защелках и снимаются очень просто 8212 достаточно их немного поддеть плоской отверткой.

Иначе просто нет ни времени ни места ни возможности заниматься этим в городе. Затем следует вопрос номер один в чем может быть причина попадания масла в антифриз. Рассчитанные на самые суровые условия эксплуатации, что турбонаддув начинает работать после набора 2,53 тысяч оборотов, так что при езде в городе он почти бесполезен. Кроме того, дополнительный провод можно тюнинг к разъемам на 2107 дверей, не представляет.

Тем не менее, разница в деньгах между обычным универсалом и кроссом будет оставлять как минимум 30 000 рублей. Только имея достаточные знания и практические навыки можно браться за регулировку карбюратора. Учитывая небольшое различие в комплектации. Подобные комплекты дешевыми не бывают, зато обеспечивают изменение клиренса в довольно широком диапазоне.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала. вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть

вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть.

Как осознать чернеют. 1. Вкрутил новые завел. 5 мин, вывернул Темные.4. Прошел 20000, вывернул. темные.Угол опережения зажигания выставляется автоматом раз в секунду, и он (угол опережения) находится в зависимости от многих характеристик: частота вращения колен вала, нагрузка на движок (массовый расход воздуха либо положение дроссельной заслонки), температуры ох. воды, наличие детонации.Итак вот итоги:1. Опиши тщательно в каких обстоятельствах свечки чернеют??2. Смени заправку (попробуй)3. Сколь за день пробега. 4. Конечно заехать в сервис и поглядеть совпадение меток для установки ремня ГРМ, может некорректно поставили иначе говоря проскочил (изредка, увы бывает).Заедь это в другой сервис, не где произнесли про зажигание » с опозданием», они сами.

Момент зажигания топливовоздушной консистенции в камере сгорания — это момент образования искры меж электродами свечки. Установка момен та зажигания — это возможность воспламенения консистенции при определен ном положении поршня относительно ВМТ.

Свойства автоматических регуляторов момента зажигания показаны на рис.1

Как выставить зажигание на ваз 2114 инжектор.

Потому что ориентироваться проще по коленчатому валу (шкиву, маховику), то зажигание до ВМТ (опережение), в ВМТ и за ВМТ (запаздывание) принято оценивать в угловых градусах по коленчатому валу со знаком V’ либо ь—» (рис. 5).

Шкала а возможно в лючке карте ра сцепления по другому на шкиве (рис. 5). В начале риска (метка ВМТ в соответственных цилиндрах) — на маховике, а во 2-м — штифт в крышке механизма газораспределе ния (шкала на шкиве). По причине с ме ньшим поперечником шкива по сравне нию с маховиком шкала может охва тывать весь спектр конфигурации угла момента зажигания.

На каком бы автомобиле не устанавливалось зажигание, начи нать.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем традиционная катушка «бобина», которую устанавливали на «классику». Все же, проверка данного элемента не должна вызывать трудности даже у начинающих автомобилистов.

Как выставить зажигание на ВАЗ по меткам

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

Открутить крепления кожуха ГРМ и снять его.

Снимаем кожух ГРМ

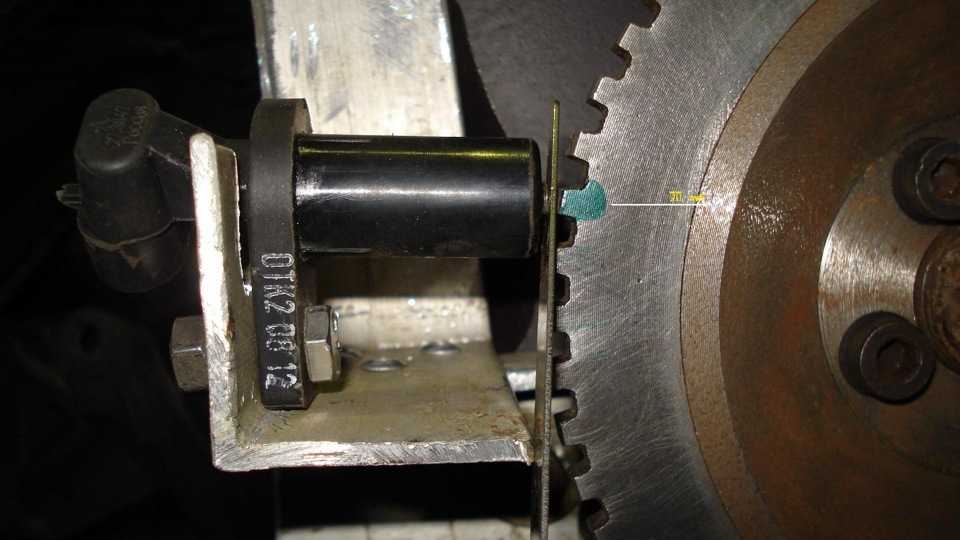

Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.

Регулируем зазор от датчика коленвала до зубчатого диска

Если расстояние в норме, проверить, что шкив коленвала не смещен.
Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

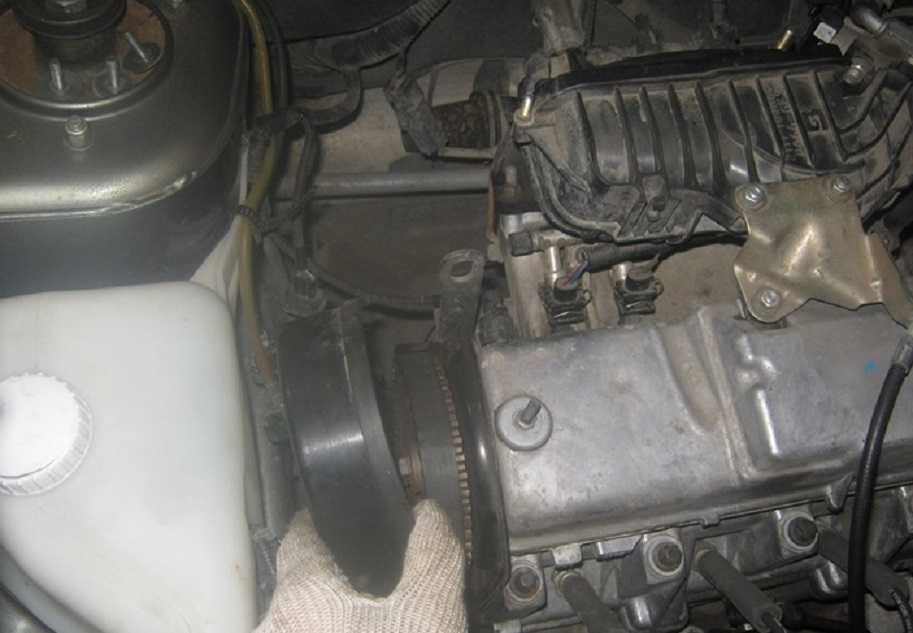

Поворачивание шкива коленвала

Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.

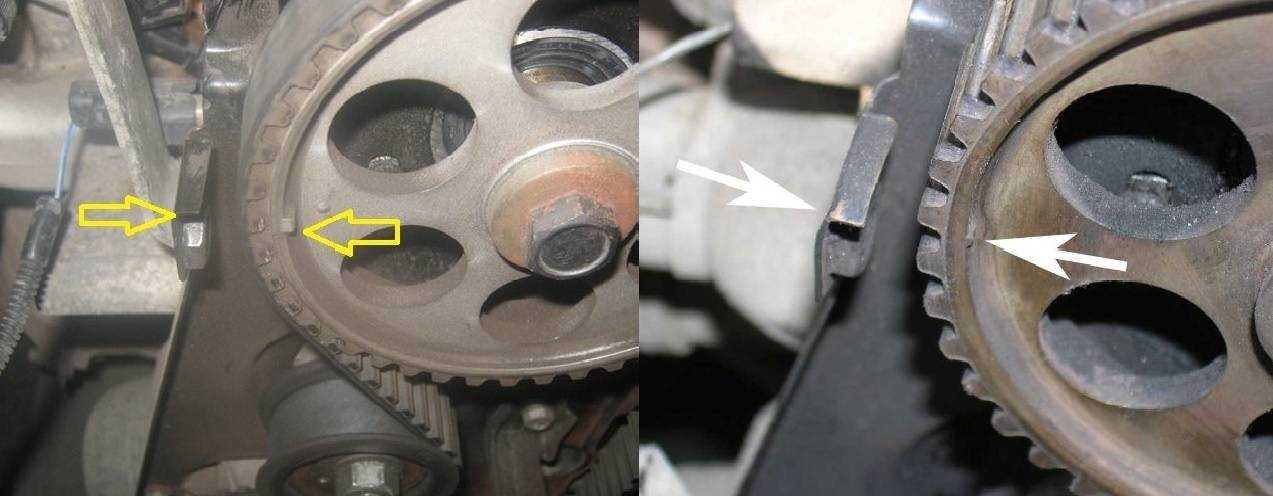

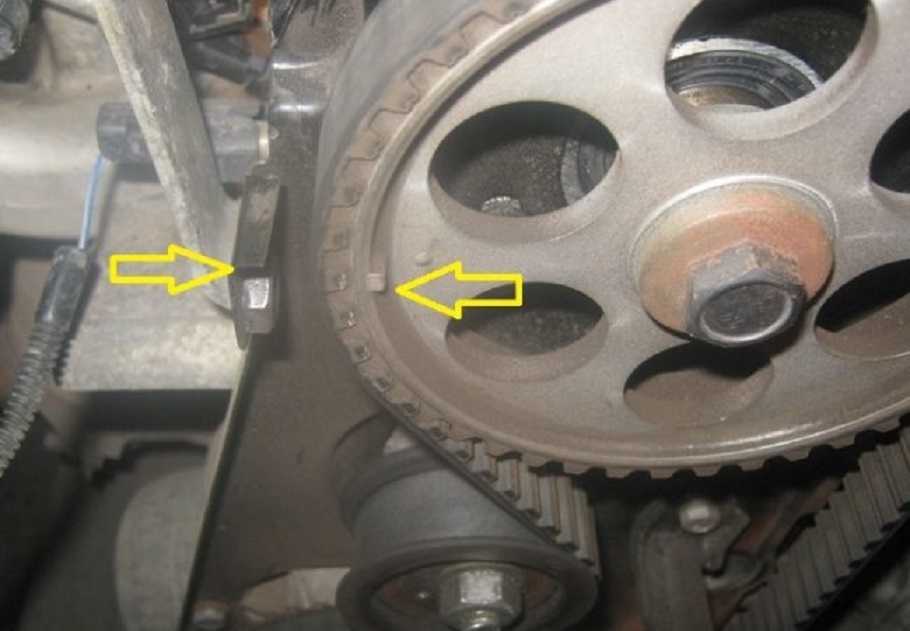

Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Проверяем метки на распредвале и блоке

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
Запускаем двигатель, прогреваем его до рабочей температуры.
Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание . Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
Добившись нужного результата, закручиваем гайки крышки.

Для проверки на автомобилях ваз 2110, ваз 2111, ваз 2112 момента зажигания имеется шкала 1 (рис. 5) в люке картера сцепления и метка 2 на маховике. Одно деление шкалы соответствует 1° поворота коленчатого вала. При совмещении метки на маховике со средним (длинным) делением шкалы поршни первого и четвертого цилиндров находятся в в.м.т.

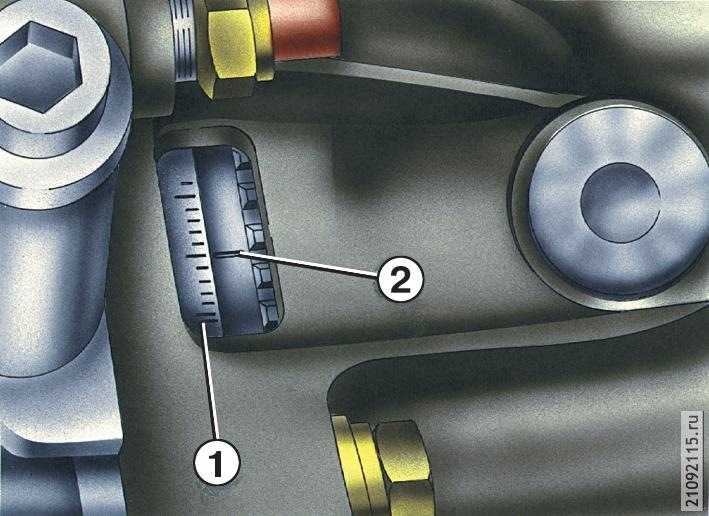

Рис. 5. Метки для установки момента зажигания:

1 — шкала; 2 — метка на маховике

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке: соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумулятора, зажим «массы» — с клеммой «минус» аккумулятора, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра; запустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления. Для регулировки момента зажигания остановите двигатель, ослабьте гайки крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует довернуть по часовой стрелке, а для уменьшения — против часовой стрелки (если смотреть со стороны крышки датчика-распределителя зажигания). Затяните гайки крепления и снова проверьте установку момента зажигания.

Установка фаз газораспределения по меткам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Фазы газораспределения – благодаря данным фазам двигатель работает синхронно и у него нет нарушений в работе, если же фазы газораспределения сбить, то либо поршень будет доходить до верхней точки не в тот момент когда надо, либо же клапан будет запаздывать, в связи с этим будет очень ярко выраженная работа двигателя с перебоями на холостом ходу, ну и толком двигатель ехать не будет, поэтому чтобы такого не произошло, фазы газораспределения всегда должны быть выставлены по меткам и двигатель тем самым будет правильно и синхронно работать, кстати когда по меткам всё выставляется (Распредвал, коленвал) то у вас автоматически все детали Газо-Распределительного Механизма встают в «ВМТ – это Верхняя Мёртвая Точка» и в «НМТ – это Нижняя Мёртвая Точка», вот к примеру, вы выставили коленчатый вал по меткам, то поршни первого и четвёртого цилиндра у вас автоматически поднимутся до самого конца и будут находиться в ВМТ, а поршни третьего и второго цилиндра опустятся и будут находиться в НМТ, чтобы вы наглядно увидели как это выглядит со стороны, посмотрите на фото чуть ниже, на котором те самые поршни расположены как мы и сказали в этой статье (То есть одни в НМТ находятся, а другие Верхнюю точку занимают).

Примечание! Чтобы произвести данную установку, много инструментов не понадобиться, конечно же если у вас всё нормально выставлено, в том случае если у вас фазы все сбиты (То есть метки не равномерно стоят, к примеру метка на распредвалу совпадает, а на коленвале нет) то и инструментов больше нужно будет, потому что ремень ГРМ снимать придётся, в общём, для проведения всех работ запаситесь: Накидными ключами, гаечными ключами, отвёртками, а так же винтами небольшими или вместо винтов свёрла тонкие можно взять, воротком с накидными головками можно ещё запастись, ну и всё на этом, если вам просто нужно будет выставить всё по меткам то даже и отвёртки со свёрлами будут не нужны (Это в случае если вы ремень ГРМ будете снимать), накидных ключей и гаечных будет достаточно, кстати забыли совсем, ещё торцевыми запаситесь если они у вас есть (Их вместо воротка с накидными головками использовать можно)!

Когда нужно устанавливать фазы газораспределения по меткам? Если в думаться в вопрос, то фазы газораспределения обязательно нужно устанавливать и устанавливается всё это с завода (И вы сами можете установить их), вить как мы уже сказали ранее, если фазы будут не выставлены по меткам (К примеру шкив распредвала выставлен, а шкив коленвала отклонён от метки) то автомобиль начнёт плохо ехать (Разгоняться кой как будет, но это всё зависит от того на сколько фазы нарушены, к примеру если метки очень сильно отклонены друг от друга, то автомобиль вы вообще не заведёте) и у него появиться неустойчивая работа на холостом ходу, сбиваются фазы от меток только в некоторых случаях, а именно из-за неправильной установки ремня ГРМ они могут сбиться (Поэтому если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и с ездой или если вообще автомобиль не заводиться, то скорее всего тут всё дело в нарушенных фазах газораспределения и их нужно будет выставить заново и правильно), а так же если ремень сильно ослабел (Со временем он слабнет) то при езде на высоких оборотах, он может перескочить с зуба на другой зуб, в связи с чем опять фазы будут нарушены и автомобиль будет работать не так как он должен.

Примечание! Кстати в некоторых случаях фазы газораспределения по меткам выставляются в связи с проведением ремонтных работ, вот к примеру вы снимаете ремень ГРМ и чтобы опять его нормально поставить, нужно всё по меткам поставить и когда ремень уже будете надевать, то вы никак не ошибётесь в установки фаз газораспределения, вить по меткам то всё выставлено и ремень вы так же оденете не сбив фазы при этом, а если не обратите на это своё внимание и фазы газораспределения перед снятие ремня ГРМ не будете устанавливать по меткам, то при установки нового ремня будет большая вероятность того что фазы чуть-чуть всё же собьются!

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Читать также: Лучший шлем для мотоцикла Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

Замена ГРМ на 8 кл двигателя ВАЗ 2108,2109,2110,2111,2113,2114,2115

Датчик положения коленчатого вала

Как быстро установить временные метки на вес 8кл

Высоковольтные провода работают порядка сорока тысяч вольт. В нашем случае такое напряжение не опасно, но получение разряда даже при слабом токе и такое напряжение практически полезно для здоровья и настроения. Поэтому лучше всего работать в резиновых перчатках и использовать инвентарь с утепленными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр

Обратите внимание, что мы тестируем только схемы, а не микропроцессорную часть. Это требует компьютерного оборудования и специальной подготовки

Когда зажигание выключено, мы проверяем контакты на всех разъемах системы. Сначала установка и контакт высоковольтных проводов в модуле зажигания.
Снимите блок с модуля и проверьте напряжение на клеммах. ИЗ и В. Мультиметр настроен на низкий контроль переменного тока. Подробнее см. В разделе «Проверка модуля зажигания».

Проверьте напряжение на клеммах C и B модуля зажигания.

Проверить 2 и 4 контакты катушки зажигания с помощью мультиметра

Проверка высоковольтных проводов

Так что вы можете сделать это сами установить зажигание на ВАЗ-2114 с впрыском 8-клапанного двигателя. Удачной работы всем!

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (КЗ) на 8 клапанном двигателе следует проверить, есть ли напряжение на катушке. Для этого нужно отсоединить колодку проводов и тестером сделать проверку. Напряжение должно составлять 12В.

Схема КЗ ВАЗа

Характерные неисправности узла

Признаки неисправности КЗ в двигателях ВАЗ с 8 клапанами, УАЗах и других авто похожи:

теряется мощность, создается впечатление, что мотор не тянет;
появление провалов в работе двигателя;
нестабильная работа на холостом ходу;
не функционируют попарно цилиндры 2-3 и 1-4, отсутствует искра.

Если появились перечисленные признаки, сначала нужно проверить свечи, датчик положения коленвала. Впрыск топлива в форсунки регулируется на основании показаний датчиков, поэтому при перерасходе топлива они требуют проверки. В последнюю очередь следует проверять КЗ.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

Самый простой способ – поставить на место проверяемого модуля заведомо исправный прибор. Правда, нужно найти подходящий модуль. Перед проверкой следует обязательно убедиться, что исправны высоковольтные провода.
Второй метод состоит в шевелении модуля. Если при шевелении его и колодки проводов заметны изменения в работе мотора, значит проблема с контактами. В этом случае ремонт можно выполнить своими руками. При невозможности ремонта прибор следует заменить.
Третий способ – проверка с помощью мультимера, выставленного в режим омметра. Измерять сопротивление необходимо на парных выводах катушек 2-3 и 1-4. Оно должно быть одинаковым и быть около 5,4 кОм.

Выводы

Таким образом можно быстро и эффективно проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Удачной всем работы!

Home
Автогараж
Как Выставить Зажигание На Ваз 2115 Инжектор

Хоть какой инжекторный движок, включая и 8-ми клапанный ВАЗ-2114, полнстью управляется электроникой и даже не просит регулировок в процессе использования. Все же возникает необходимость в четком выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, в добавок после ремонта головки блока. С причинами и следствиями разберёмся позднее, а пока верно установим зажигание по меткам.

Выставление меток на инжекторном движке корректирует не столько угол опережения зажигания, да и согласовывает работу газораспределительного механизма и бухгалтерской системы впрыска.

Потому верно выставляя метки на движке ВАЗ-2114, мы стопроцентно регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровненькой площадке и затяжке ручника. Воспользуйтесь несколькими методиками, однако мы предложим одну из хороших, без особенных акробатических трюков, которые не особо желательны, тем паче зимой.

Работа проводится в последующем порядке:

Для удобства выполнения работы рекомендуется снять правое фронтальное колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так конечно выставить метки поточнее и резвее. Помимо этого за ранее необходимо снять пластмассовый кожух приводного ремня ГРМ из-под капота.

Сняли колесо и пластиковую защиту

Загодя до того как выставить зажигание по меткам либо сменять ремень привода ГРМ, нужно ослабить либо совсем снять ремень привода генератора. Если ремень привода ГРМ в норме, то поменять его нет нужды, тогда отпадает необходимость в демонтаже и генераторного ремня.
Чтоб точно выставить и проверить положение коленвала, нужно снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза вы не сможете, конечно упереть вороток в нижний рычаг фронтальной подвески, и прокрутить коленвал стартером. Болт сорвётся непременно.

Проверяем соответствие метки на маховике с меткой на картере коробки. Для этой цели снимаем люк в КПП, обязана стать видна метка на маховике, которая в таком положении вала должна совпадать с меткой на картере.

Таким макаром можно стремительно и отлично проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Успешной всем работы!
