Ваз 2170 (приора), передняя подвеска, онлайн руководство по ремонту, скачать схемы

Отвертка для снятия болтов и гайок

Для выполнения замены рычагов передней подвески на ВАЗ Приора вам понадобится отвертка. Это инструмент, который будет использоваться для снятия и установки болтов и гаек, держащих рычаги на месте.

При выборе отвертки следует обратить внимание на такие характеристики, как длина ручки, размер и тип наконечника. Длина ручки должна обеспечить комфортное использование инструмента, а размер наконечника должен соответствовать размеру болтов и гаек, с которыми вы будете работать

Оптимальным выбором для замены рычагов передней подвески на ВАЗ Приора является отвертка с рукоятью, выполненной из прочного и надежного материала, например, пластмассы или резины. Такая ручка обеспечивает хорошее сцепление с рукой и позволяет легко и удобно работать с инструментом.

Помимо этого, необходимо убедиться, что наконечник отвертки имеет подходящий тип для работы с болтами и гайками

Важно, чтобы наконечник был прочным и надежно фиксировался в ручке отвертки, чтобы исключить возможность его выпадения в процессе работы

При подборе отвертки для замены рычагов передней подвески на ВАЗ Приора следует также учесть его стоимость. Лучше приобрести отвертку средней ценовой категории, чтобы быть уверенным в ее качестве и надежности.

Важно помнить, что при работе с отверткой необходимо соблюдать меры безопасности. Не следует прикладывать слишком большое усилие при затягивании или откручивании болтов и гаек, чтобы не повредить наконечник отвертки и не поранить себя

Видео:Замена сайлентблоков и рычагов передней подвески lada prioraСкачать

Подробный мануал по замене шаровых

Нам потребуются ключи на 17 и 19мм, желательно накидные, чтобы не сорвать гайки, WD40, съемник шаровых опор, молоток.

Итак, поддомкрачиваем автомобиль, под задние колеса ставим упоры и снимаем колесо.

Далее с помощью WD40 пробрызгаем болты крепления шаровой к рычагу и саму гайку шаровой опоры, чтобы не было трудностей с их откручиваем. Подождем несколько минут, пока они «откиснут» и приступаем к работе.

С помощью ключа на 19 откручиваем гайку шаровой опоры и ключом на 17 гайки крепления шаровой к рычагу.

Теперь нам потребуется съемник шаровых опор, он может быть нескольких видов, принцип у него один и тот же — вытащить шаровую опору из рычага.

Берем новую шаровую опору и для собственного спокойствия проверяем смазка под пыльником. Аккуратно снимаем его и проверяем — если смазки нет, забиваем пыльник смазкой Литол или аналогичной. Будьте аккуратны, пыльник повреждать нельзя.

Теперь устанавливаем новую шаровую в обратном порядке. С установкой придется повозится при закручивании шаровой к рычагу.

Советуем не устанавливать дешевые шаровые сомнительного качества, так как они скажутся на работе подвески и управляемости в целом. Неплохой вариант шаровых БЕЛМАГ конвейерный или ТРЕК.

Полезная инструкция, как заменить передние стойки ВАЗ Лада Приора

Замена передних стоек Лада Приора довольно трудоемкий и сложный процесс, но его вполне можно проделать и в домашних условиях. В этом вы убедитесь сами, прочитав данную статью.

Передние стойки Лада Приора – один из основополагающих механизмов для обеспечения управления колесами автомобиля. Выход из лада передних стоек грозит не только неприятными глухими стуками и скрипами, доносящимися из-под колесных арок, но также и полной потерей управляемости автомобиля, разрушением других элементов передней подвески.

Диагностировать поломку передних стоек Лада Приора по одним только скрипам и щелчкам возле колесных арок невозможно и неправильно. Звуки могут исходить также от неисправных шаровых опор или других механизмов. Прежде чем приступать к ремонту стоек, необходимо провести тщательный осмотр всей передней подвески, рулевых тяг, рычагов, шаровых наконечников и прочих деталей. Проводя осмотр передних стоек, попробуйте подвигать амортизатор, убедитесь, что он крепко зафиксирован, в соединениях, нет люфта. Масляные подтеки на амортизаторной стойке – очень нехороший знак. Следы масла в случае неисправности стойки, как правило, заметны на пыльнике и поршне. Если заметили что-то неладное, проведите повторный осмотр телескопической стойки при вывешенном колесе. Так любые поломки будет легче заметить.

Когда вы убедились, что причина неприятных стуков и скрипов во время езды – передние стойки Лада Приора, для ремонта соберите необходимый набор материалов, инструментов и новых запчастей.

Чтобы заменить передние стойки Лада Приора вам понадобится:

новые передние стойки – можно подобрать любой комплект от жестких и надежных отечественных до более мягких, комфортных, но не менее надежных зарубежных. Отличный вариант по сочетанию цены, качества, комфорта и надежности – гидравлические разборные передние стойки фирмы Асоми (Тольяти);
набор торцевых ключей на 13, 17, 19;
набор накидных ключей на 17,19, 22;
ключ шестигранник на 6;
стяжные устройства для пружин – для снятия пружины со стойки;
съемник для рулевых наконечников;
молоток, плоскогубцы;
жидкость WD-40;
домкрат.

Как видно набор инструментов, не такой уж и маленький. Вряд ли все эти инструменты есть у новичка автомобилиста, но когда-то ими все же придется обзавестись. Коль перед вами стоит такое серьезное дело, как замена передних стоек Лада Приора, то почему их не приобрести сейчас. Все равно покупка инструментов обойдется дешевле, нежели ремонт на СТО. Замену стоек нужно сделать максимально комфортной, чтобы вы не были стеснены в подручных средствах. Они вам обязательно пригодятся в будущем.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

Стандартный набор ключей, шестигранников, головок с воротками и штангами;
Домкрат;
Съемник рулевых наконечников;
Стяжки для пружин;
Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
Откручиваем крепление шаровой опоры рычага к стойке;
При помощи съемника выпрессовываем наконечник рулевой тяги;
Полностью выкручиваем гайку крепления привода к ступице;
Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
Ставим новую опору и накручиваем до упора гайку крепления штока;
Снимаем стяжки, постоянно контролируя положение концов пружины;
Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Проверка опорных подшипников ВАЗ

Проверка опорных подшипников ВАЗ.

Снятие и установка амортизатора и пружины Лада Приора Lada Priora

задняя подвеска, дефектовка, ремонт и эксплуатация

Подвеска лада веста кросс

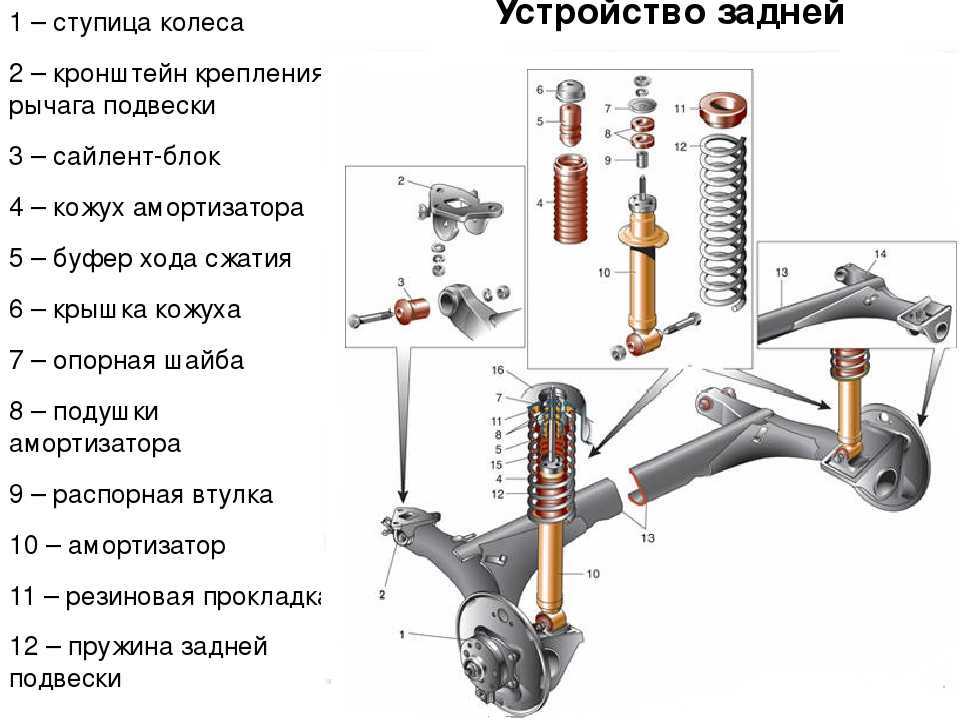

Так расположены на автомобиле элементы задней подвески лада приора (показана левая сторона, правая выглядит аналогично): 1 – амортизатор задней подвески; 2 – балка задней подвески; 3 – резинометаллический шарнир.

Вам потребуются: ключи «на 6», «на 19», накидной ключ «на 17», головка «на 19».

1. Поднимите крышку багажника…

2. …и отверните гайку верхнего крепления амортизатора накидным ключом «на 22», удерживая шток амортизатора рожковым ключом «на 6».

3. Приподнимите заднюю часть автомобиля лада приора, отверните гайку нижнего крепления амортизатора и выньте болт.

4. Выведите нижний конец амортизатора ваз 2170 из кронштейна и снимите амортизатор с пружиной.

5. Изнутри багажника выньте опорную шайбу.

6. Выньте верхнюю подушку из отверстия в опоре.

7. Снимите с амортизатора ваз 2171 пружину.

8. Снимите со штока амортизатора ваз 2171 втулку и нижнюю подушку…

9. …кожух…

10. …и буфер хода сжатия.

11. Осмотрите детали амортизатора лада приора задней подвески и при необходимости замените…

12. …дефектную резинометаллическую втулку нижнего крепления амортизатора ваз 2170…

13. …порванные или потерявшие упругость подушки…

14. …порванный кожух. При замене кожуха снимите с него крышку…

15. …разрушенный или поврежденный буфер хода сжатия…

16. …порванную или потерявшую упругость изоляционную прокладку пружины ваз 2172…

17. …пружину, если на ней обнаружены трещины или деформация витков. Проверьте осадку пружины, для чего три раза прожмите ее до соприкосновения витков. Затем приложите к пружине нагрузку 3187 Н (325 кгс). Длина пружины Н под указанной нагрузкой должна быть не менее 233 мм (223 мм — для автомобилей лада приора, поставляемых на экспорт). Если длина пружины с белой (желтой — для автомобилей, поставляемых на экспорт) маркировкой (класс А) менее 240 мм (230 мм — для автомобилей, поставляемых на экспорт), замените ее на пружину с черной маркировкой (зеленой — для автомобилей, поставляемых на экспорт) (класс В). Сжатие пружины проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова ваз 2172. Рекомендуется заменять обе пружины задней подвески, причем пружины должны быть одной группы.

18. Соберите стойку в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки.

19. Установите изоляционную прокладку на пружину сначала так, чтобы конец пружины упирался в выступ прокладки. При этом прикрепите прокладку к пружине изоляционной лентой, чтобы она не соскакивала при установке пружины.

20. Установите пружину на амортизатор lada priora так, чтобы ее конец упирался в выступ нижней чашки.

21. Установите амортизатор в порядке, обратном снятию. При этом нижний конец пружины должен быть обращен в сторону колеса как на левом, так и на правом амортизаторе priora.

22. Гайки верхнего и нижнего креплений амортизатора окончательно затягивайте на автомобиле лада приора, стоящем на земле. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните гайку нижнего крепления амортизатора к балке моментом 68–84 Н·м (6,8–8,4 кгс·м), гайку верхнего крепления амортизатора приора моментом 51–63 Н·м (5,1–6,3 кгс·м). Через 100 км пробега еще раз затяните эти резьбовые соединения требуемыми моментами.

Задняя подвеска Лада Приора

— Конструкция задней подвески
— Неисправности подвески автомобиля
— Замена амортизатора и пружины
— Замена заднего подшипника ступицы
— Снятие и установка задней балки

Узлы и устройство ходовой части Лада Приора

Ремонт ходовой части автомобиля ваз 2170 приора, инструкции по замене деталей в передней и задней подвеске ваз 2172 приора. Проверка ходовой ваз 2171 приора.

Выбор стоек для Приоры: основные отличия современной продукции

Предлагают качественные детали отечественные и зарубежные производители. Стандартно устанавливаются на модель изделия СААЗ масляного типа. Их приблизительная цена 1800-2000 рублей. Они оптимальны для езды в городской полосе и по незначительному бездорожью, хорошо справляются с длительными переездами по трассе. Поездки по неровному полотну неплохо переносят в первые 30-40 тыс. км, а далее могут потребовать замены.

Положительно зарекомендовали себя и японские стойки Каяба. Компания недавно появилась на отечественном рынке, но порадовала покупателей и приятной ценой, и хорошим качеством: справляются элементы и с ездой по бездорожью, и в гонках по трассе. Отличаются хорошей устойчивостью и способны гасить сильные толчки.

При покупке изделий важно изучить сертификат, поскольку попадаются на рынке и некачественные подделки. Новичку-автомобилисту, определяющему какие стойки лучше на Приору, японские элементы обязательно понравятся: они просты и в эксплуатации, и в монтаже

Отечественные стойки «Демфи» обладают высокой прочностью и надежностью

Срок службы при аккуратной и бережной езде может составлять более 70 тыс. км пробега. Стоимость изделий невысокая и позволить себе приобрести детали сможет каждый владелец Приоры

Отечественные стойки «Демфи» обладают высокой прочностью и надежностью. Срок службы при аккуратной и бережной езде может составлять более 70 тыс. км пробега. Стоимость изделий невысокая и позволить себе приобрести детали сможет каждый владелец Приоры.

Важной является ориентированность на современных автомобилистов, которые привыкли использовать персональный транспорт и для работы, и для отдыха

Поэтому выбирая, какие поставить стойки на Приору для длительной эксплуатации стоит уделить внимание продукции Демфи

Примерно определить стойки на Приору какие лучше, и какие из них дольше прослужат можно и по степени жесткости изделий.

Например, продукция СС 20 имеет отличия по степени гашения ударов и вибраций. Но покупателю нужно помнить, что жесткие элементы, полностью исключая крен в поворотах, не обеспечат достаточного комфорта при езде по неровному дорожному полотну. Мягкие виды, гарантируя удобство управления, не так хорошо будут держать дорогу при прохождении резких поворотов и спиралевидных дорог.

Изучая подходящие стойки, не стоит руководствоваться показателем цены. Стоимость не укажет на высокое или низкое качество. Она устанавливается согласно сегменту рынка, рейтингу компании, цене доставки. Поэтому заказные изделия обычно дороже отечественных аналогов.

Установка на автомобиль задней независимой подвески

Задняя независимая подвеска устанавливается на автомобиль ВАЗ 2170 взамен штатной системы, устанавливаемой заводом-изготовителем. Задняя независимая подвеска, изготовленная на основе треугольных рычагов, как нельзя лучше подходит для установки на Ладу Приору. Задняя независимая подвеска обеспечивает повышенный комфорт при эксплуатации авто.

При эксплуатации машины, на которой установлена штатная задняя подвеска, происходит смещение балки автомобиля в сторону арки при прохождении поворотов примерно на 1 см. Если на автомобиле смонтирована задняя независимая подвеска, то такого смещения балки при аналогичных условиях эксплуатации не наблюдается. Задняя независимая подвеска крепится к кузову жестко, без применения в креплении задней подвески сайлентблоков на Приоре, что позволяет избежать бокового смещения балки.

В конструкции как передней подвески Приоры, так и задней применяются такие резинометаллические конструктивные элементы, как сайлентблоки. Эти конструктивные элементы состоят из резинового корпуса и втулки, изготовленной из металла, которая является завулканизированной с основным материалом сайлентблока. При этом соединение втулки и основы является неразрывным.

Сайлентблоки, входящие в состав конструкции задней и передней подвесок, выполняют функцию гашения всех крутящих и изгибающих моментов, которые могут возникать при движении, обеспечивая тем самым устойчивое положение автотранспортного средства на неровностях дорожного полотна и на поворотах.

Именно резинометаллическая конструкция сайлентблоков способна обеспечить максимально возможное гашение возникающих вибраций и поглощение возникающих деформаций. Сайлентблоки представляют собой конструктивные элементы, которые не требуют в процессе эксплуатации дополнительного обслуживания и смазки. Эти элементы конструкции ремонту не подлежат, по истечении определенного периода эксплуатации производится замена сайлентблоков.

Сайлентблоки монтируются на авто как элемент ходовой и подвески, так как этот элемент конструкции является одним из самых надежных и экономичных способов предотвращения влияния на корпус автомобиля различных видов деформаций и нагрузок, которые способны возникать в процессе эксплуатации автомобиля. Установка и замена сайлентблоков на Приоре предусмотрена в некоторых узлах подвески автомобиля:

передний и нижний рычаги, посредством установки сайлентблоков осуществляется крепление рычага к автокузову; помимо этого, при помощи установки сайлентблоков осуществлено крепление тяги к рычагу;
на стабилизаторе, при помощи использования сайлентблоков осуществляется крепление к рычагу через стойку;
на креплении передней тяги, называемом крабом;
на задней балке, на креплениях к автокузову;
на задних стойках, в верхних и нижних местах крепления.

Коробка передач

Снятие и установка

Установить автомобиль на подъемник или смотровую канаву. Поднять капот двигателя и зафиксировать его в этом положении.

Работы по снятию, проводимые изнутри отсека двигателя:

отсоединить провода от аккумуляторной батареи, от тягового реле стартера и от датчика скорости;
отсоединить провод «массы» от картера сцепления;
отсоединить нижнюю часть троса привода сцепления как описано в разделе «Сцепление»;
отвернуть два верхних болта крепления картера сцепления к блоку двигателя и верхнюю гайку крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу (если ее нет) для подъема силового агрегата;
установить на водосточные желобки поперечину 67.7820,9514 для поддержания двигателя и зацепить ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесить силовой агрегат талью.

Работы по снятию, проводимые снизу автомобиля:

снять брызговик двигателя и нижнюю крышку картера сцепления;
отвернуть сливную пробку, слить масло из коробки передач;
отсоединить провода от выключателя света заднего хода;
ослабить хомут и отсоединить тягу от шарнира штока выбора передач;
отсоединить реактивную тягу от коробки передач;
отсоединить шаровые шарниры рычагов подвески от поворотных кулаков;
используя съемник 67.7801.9524 или резко ударив по корпусу внутреннего шарнира молотком через выколотку, выбить один шарнир из полуосевой шестерни, затем зафиксировать полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач), после чего выбить второй шарнир;
отвести в стороны валы приводов колес;

Примечание:

В случав затруднений в разъединении привода колеса с полуосевой шестерней на автомобиле, снять коробку передач в сборе с приводом колеса и на верстаке, используя тот же съемник, выпрессовать шарнир из полуосевой шестерни.

вывернуть болт подушки задней опоры подвески силового агрегата;
отвернуть гайку крепления подушки левой опоры подвески силового агрегата;
отвернуть нижнюю гайку крепления стартера и снять его;
установить под коробку передач специальную подставку с гидравлическим подъемником;
слегка опустить двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отвернуть нижний болт и гайку шпильки крепления коробки передач к блоку двигателя и сместить от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления;
снять коробку передач;

Внимание:

При снятии или установке коробки передач не опирать первичный вал коробки на лепестки нажимной пружины, чтобы не повредить их.

Установка коробки передач производится в порядке, обратном снятию, затягивая болты и гайки моментами, указанными в разделе «Сервисные данные» с учетом следующего:

перед соединением валов приводов колес с полуосевыми шестернями, убедиться в том, что стопорные кольца на внутренних шарнирах заменены новыми

Это очень важно, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля; перед установкой коробки передач промыть уайт-спиритом шлицевой конец первичного вала и нанести тонкий слой смазки ШРУС-4 на него и наружную поверхность направляющей втулки муфты подшипника выключения сцепления. При необходимости отцентрировать ведомый диск сцепления оправкой А.70О81

После установки коробки передач отрегулировать полный ход педали сцепления и привод управления механизмом переключения передач в следующем порядке:

действуя снизу автомобиля, при ослабленном стяжном болте хомута 12, рисунок 1, установите шток 5 в нейтральное положение; проверьте легкость продольного перемещения и проворота тяги 14 относительно наконечника шарнира 11. при необходимости расширьте паз на конце тяги 14;

Рисунок 1 – Привод управления коробкой передач:

1 – рычаг штока выбора передач; 2 – рычаг выбора передач; 3 – картер коробки передач; 4 – картер сцепления; 5 – шток выбора передач; 6 – втулка штока; 7 — сальник штока; 8 – защитный чехол; 9 – корпус шарнира; 10 – втулка шарнира; 11 – наконечник шарнира; 12 – хомут; 13 – защитный чехол тяги; 14 – тяга привода управления коробки передач; 15 – рычаг переключения передач; 16 – обойма шаровой опоры; 17 – шаровая опора рычага переключения передач; 18 – реактивная тяга.

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

амортизатор сломался;
крепление стабилизатора или его подушки ослабилось, произошло механическое повреждение;
место крепления верхней опоры к кузову расшаталось;
прокладка опоры стерлась;
разрушились сайлентблоки;
растяжки «стаба»;
шаровой шарнир рычага «гуляет» или скрипит;
пружина демпфера механически повреждена или растянута;
буфер хода сжатия уменьшился;
нарушена балансировка колес.

Также в передней части ходовой встречаются следующие признаки неисправности:

протекает жидкость из стойки амортизатора;
амортизатор работает неэффективно;
амортизаторы пробивает;
машину ведет вправо или влево при езде прямо;
шины изнашиваются слишком быстро;
шины изнашиваются неравномерно.

Регулярное обслуживание рычагов

Проверка состояния рычагов

Перед началом работы по замене рычагов необходимо провести визуальную проверку и диагностику их состояния

Важно обратить внимание на наличие трещин, износа или деформации. Также необходимо проверить состояние резиновых элементов рычагов, таких как резиновые подушки и резиновых манжеты. Если вы заметили любые неисправности или повреждения, рычаги следует заменить

Если вы заметили любые неисправности или повреждения, рычаги следует заменить.

Регулярная замена рычагов

Срок эксплуатации передних рычагов зависит от ряда факторов, таких как качество дорог, интенсивность использования автомобиля и стиль езды. В среднем, рекомендуется заменять рычаги каждые 50-70 тысяч километров пробега. Однако, в случае сильных вибраций, стуков или неустойчивости автомобиля во время движения, рычаги могут потребоваться ранее заменить.

Признаки неисправности	Возможные причины	Действия по исправлению
Стук или скрип при повороте руля	Износ или повреждение резиновых элементов рычагов	Заменить рычаги и резиновые элементы
Вибрация или шаткая поездка	Износ или повреждение подшипников рычагов	Заменить рычаги и подшипники
Неустойчивость автомобиля при движении	Повреждение или деформация рычагов	Заменить рычаги

Регулярное обслуживание рычагов передней подвески Приора позволит сохранить оптимальную работу подвески, улучшить управляемость автомобиля и повысить безопасность движения. Рекомендуется проводить проверку состояния рычагов и их замену в авторизованных сервисных центрах или у профессиональных автомехаников.

Шум или стук

Стук в передней подвеске («Приора»-универсал тоже страдает этим), а также характерный шум – это один из признаков неисправности. С этим неоднократно сталкивались все владельцы отечественных автомобилей данного семейства. Специалисты по обслуживанию ходовой части утверждают, что в этом случае возможны неисправности стоек. Также в процессе эксплуатации расслабляются болты, на которых крепится штанга стабилизатора к кузову автомобиля.

Еще шум может быть связан с износом самой штанги либо подушек. В случае со стойками для избавления от противного стука необходимо только заменить изношенные амортизаторы. Если расслабился крепеж, его следует подтянуть. В случае выхода из строя подушек их следует заменить. Это недорого. Сейчас в продаже есть любые запчасти на «Приору».

Также стук может вызывать расслабившееся крепление, на котором к кузову устанавливается верхняя опора. Специалисты рекомендуют подтянуть гайки опоры. Еще одна причина шумов – изношенный резиновый элемент в опоре стойки. Нужно приобрести новую деталь и установить ее. Тогда характерный шум пропадет.

В случае износа сайлентблоков на рычагах, растяжках или стойках подвеска тоже будет стучать. Эти детали необходимо заменить. Среди других неисправностей – изношенные шаровые опоры, поломки пружин или их деформация, износ буфера сжатия, разбалансированные колеса.

Поднимаем подвеску. Дешевый и быстрый способ (ПРОСТАВКИ ПРУЖИН)

Как поставить проставки под амортизатор ВАЗ

Детская академия

Это приоритетное направление, благодаря которому изначально открыт скалодром в Москве. Детская академия приглашает детей разных возрастов для незабываемых занятий:

Малышей от двух лет приглашают в группу раннего физического развития. Это позволяет развивать крупную моторику, координацию и баланс. А на полосе препятствий можно как следует повеселиться.
Дети от пяти лет приглашаются в группы скалолазания. Занятия проводятся в зависимости от возраста и уровня физической подготовки. То есть тренер помогает развивать не только силу и ловкость, но и учит анализировать ситуацию и быстро принимать решение.

Передняя подвеска автомобиля Лада Приора

Передняя подвеска независимая, типа Мак-Ферсон с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая амортизаторная стойка, которая позволяет передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

1 — поворотный кулак;
2 — эксцентриковый болт;
3 — амортизаторная стойка;
5 — штанга стабилизатора;
6 — кронштейн крепления подушки штанги стабилизатора;
7 — стойка штанги стабилизатора;
8 — поперечина передней подвески;
9 — шаровая опора;

Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.

На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

Детали амортизаторной стойки:
1 — телескопическая стойка;
4 — ограничитель хода отбоя верхней опоры;
5 — верхняя опора;
7 — верхняя чашка пружины;
8 — прокладка пружины;
9 — ограничитель хода сжатия верхней опоры;
10 — буфер хода сжатия;
11 — защитный чехол.

Элементы передней подвески:
1 — шаровая опора;
3 — гайка подшипника ступицы;
4 — защитный колпак;
5 — подшипник ступицы;
6 — поворотный кулак;
8 — диск тормозного механизма переднего колеса;
9 — щит тормозного механизма;
10 — эксцентриковый (регулировочный) болт;
11 — поворотный рычаг;
12 — пружина передней подвески;
13 — шток амортизатора;
14 — верхняя чашка пружины;
15 — верхняя опора амортизаторной стойки;
16 — гайка штока амортизатора;
17 — подшипник верхней опоры амортизаторной стойки;
18 — прокладка пружины;
19 — буфер хода сжатия передней подвески;
20 — защитный кожух;
21 — корпус стойки;
22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости;
23 — растяжка передней подвески;
24 — вал привода переднего колеса;
25 — штанга стабилизатора поперечной устойчивости;
26 — стойка стабилизатора поперечной устойчивости;
27 — рычаг передней подвески

Под весом передней части автомобиля подшипник находится в сжатом положении, что позволило устранить все зазоры и стуки. Площадь контакта шариков с дорожками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

При повороте колес вращается корпус стойки вместе с пружиной, но при этом в новой конструкции шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.

В корпусе стойки установлен телескопический гидравлический амортизатор.

Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя болтами (отверстия в поворотном кулаке несквозные).

Опора закрыта резинометаллическим чехлом.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлентбло ки с рычагами и кронштейнами, приваренными к поперечине передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. Поперечина передней подвески крепится к кузову шестью болтами.

В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса.

Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополнительного глушителя системы выпуска отработавших газов.

Оба конца штанги стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески.

Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

Проверку и регулировку углов установки колес следует производить в соответствии с регламентом технического обслуживания, а также после ремонта кузова или подвески.
У автомобиля в снаряженном состоянии углы установки колес должны находиться в следующих пределах:
– угол продольного наклона оси поворота 0°42’±30′;
