Все о предохранителях и реле на приоре: схемы, таблицы, описание

Место размещения реле бензонасоса в Лада Приора 16 клапанов

В Лада Приора 16 клапанов реле бензонасоса находится в двигательном отсеке автомобиля. Оно расположено вблизи бензобака и отвечает за включение и выключение бензонасоса.

Для доступа к реле бензонасоса в Лада Приора 16 клапанов, необходимо выполнить следующие шаги:

Откройте капот автомобиля и найдите двигательный отсек.
Реле бензонасоса находится рядом с бензобаком. Оно обычно расположено на специальной пластиковой панели или крепится к раме бензобака.
При необходимости, снимите пластиковую панель или осмотрите раму бензобака, чтобы найти реле бензонасоса.

Точное местоположение реле бензонасоса в Лада Приора 16 клапанов может незначительно отличаться в зависимости от конкретной модели автомобиля и года выпуска. Если у вас возникли сложности с поиском реле, рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться у специалиста.

Где находится в Priora реле бензонасоса

Любая неисправность в электрооборудовании LADA Priora нуждается в выявлении причины, после чего осуществляется ремонт. Диагностику можно провести и своими руками, осмотреть потребуется предохранители и реле топливного насоса.

Отечественные LADA Priora имеют особенность, заключающуюся в том, что блок реле разделен на 3-и части. Однако нам требуется узнать, где находится в рассматриваемом нами автомобиле реле бензонасоса. Располагается устройство в так сказать дополнительном блоке со стороны переднего пассажира слева. При этом основной блок находится около ноги водителя слева. Там вы обнаружите крышку, которая крепится фиксаторами, которые в свою очередь для открытия требуется повернуть на 90-градусов. Есть и второстепенный блок, находится он в подкапотном пространстве около расширительного бачка.

Итак, мы открыли дополнительный блок, располагаются в котором разные предохранители, как понять, какой нам нужен? На схеме специально приведенной на крышке блока, находящихся там реле и соответственно предохранителей ищем маркировку F3, ампераж при этом составляет 15. Место нахождения реле на имеющейся схеме обозначено маркировкой К12. Вот в принципе и все, что нужно знать, для того, чтобы без труда обнаружить реле и соответствующий предохранитель, дабы проверить их рабочую способность.

Бензонасос

Бензонасос Приоры является своего рода электрическим мотором постоянного тока в виде цилиндра. Внутри насоса расположился вал, на который жестко насажена крыльчатка нагнитающая топливо в систему и обратный клапан, который не позволяет топливу после остановки насоса терять давление в системе.

Рабоче давление в системе которое должен поддерживать насос находится в диапазоне от 3,6-4,0 бар. При потере давления в системе двигатель будет работать неустойчиво теряя обороты и детонируя.

Топливный насос не может работать в одиночку, поэтому он входит в состав топливного стакана бензонасоса. В данном стакане расположены все необходимые элементы для нагнетания давления в топливной системе.

Производительность топливного насоса по заявкам завода изготовителя от 60 л/час.

Заводская установка температуры срабатывания вентилятора

Температура включения зависит от того какой ЭБУ установлен и какие в нём опции употребляются. В стоке 1-ый вентилятор должен врубаться на 97 градусах, 2-ой на 104 градусах.

Ещё немножко и вентилятор должен включиться. Зависит от опций в ЭБУ.

Поменять характеристики включения можно с помощью бортового компа, к примеру, БК ШТАТ. У нас БК нет, но мы подключали специально с иной машинки, и выставили температуру срабатывания на 95 градусов. К слову у нас в редакции одна из самых первых Приор. Здесь заводская температура включения сходу 2-ух вентиляторов на 104 градусах.

Лучшая температура

Опосля выключения вентилятора температура обязана быть на данной отметке. Если это не так, то смотрите термостат, быстрее всего он гоняет жидкость по малому кругу.

Лучшая температура включения вентилятора остывания зависит от критерий эксплуатации кара. Если главный пробег по трассе, то заводские установки (всепригодные) — будут являться хорошими. Если вы живёте в «тёплом городке», и нередко стоите в пробках, то лучше температуру включения понизить. Так спокойнее.

Движок внутреннего сгорания – непростой механизм, для обеспечения бесперебойной работы которого должен быть соблюден целый ряд критерий. И температурный режим – не исключение. К примеру, если температура будет недостаточной, то это плохо отразится на качестве образования топливной консистенции в цилиндрах. Если же, напротив, нагрев будет очень мощным, то может быть заклинивание цилиндро-поршневой группы, что в свою очередь приводит к необходимости долгого и дорогостоящего ремонта.

Таковым образом, обычная температура (рабочая) для мотора Лады Приора составляет 85-90 градусов. При повышении температурного режима до 97-100 градусов, должен автоматом включиться вентилятор. Если этого не вышло, то неувязка может заключаться как в самом вентиляторе, так и в датчике его включения. Но сначала следует проверить подключение проводов.

Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
Предохранитель обеспечивает защиту электроцепи.
В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

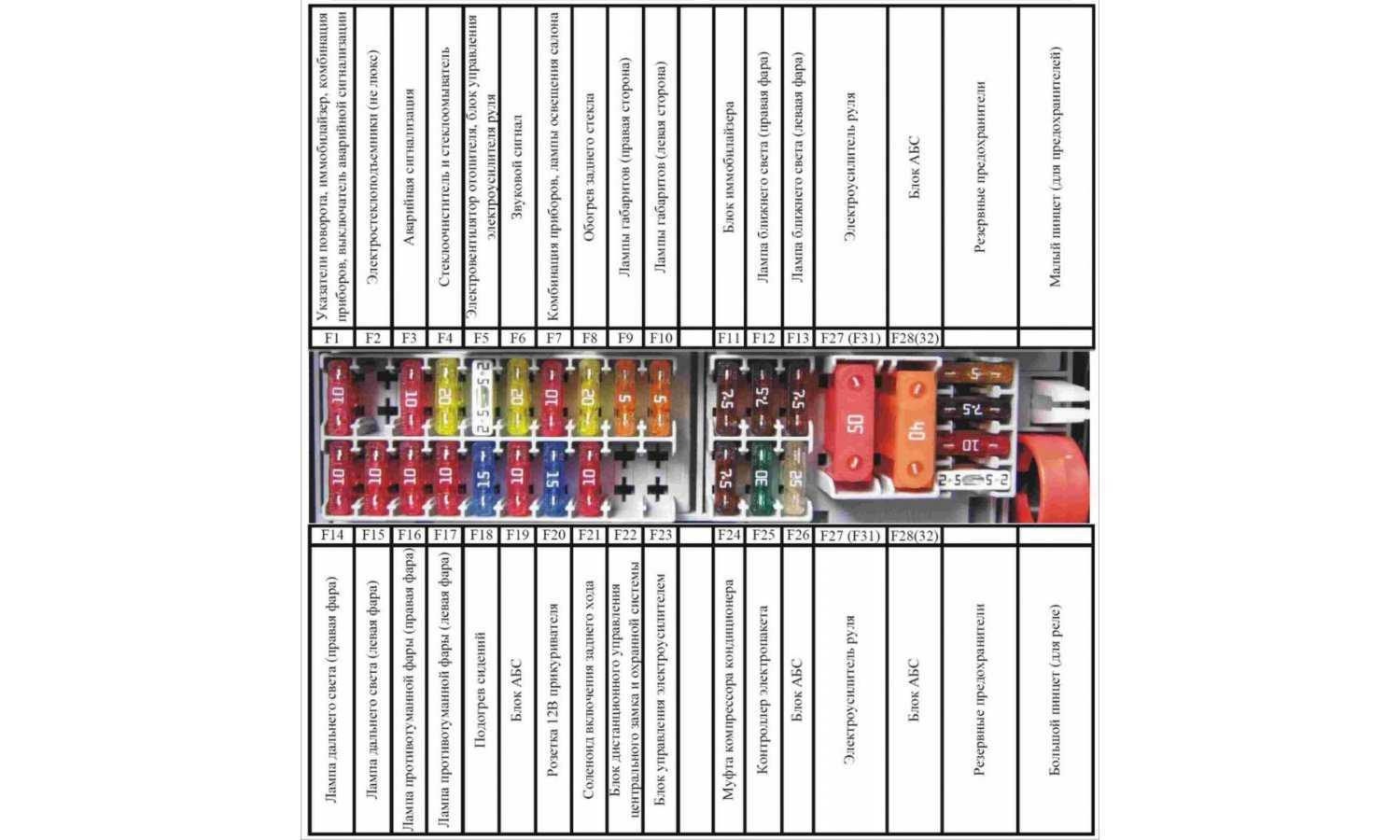

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

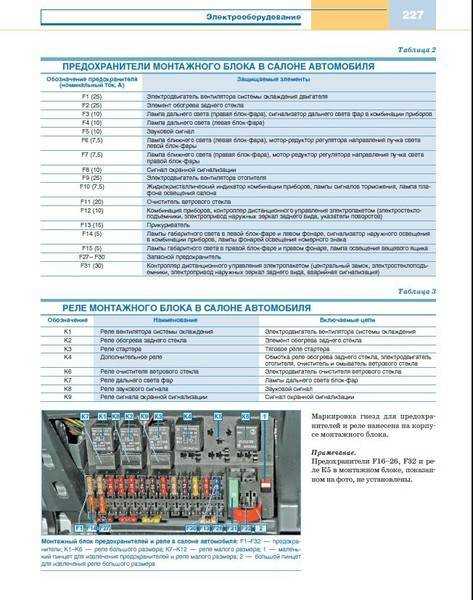

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

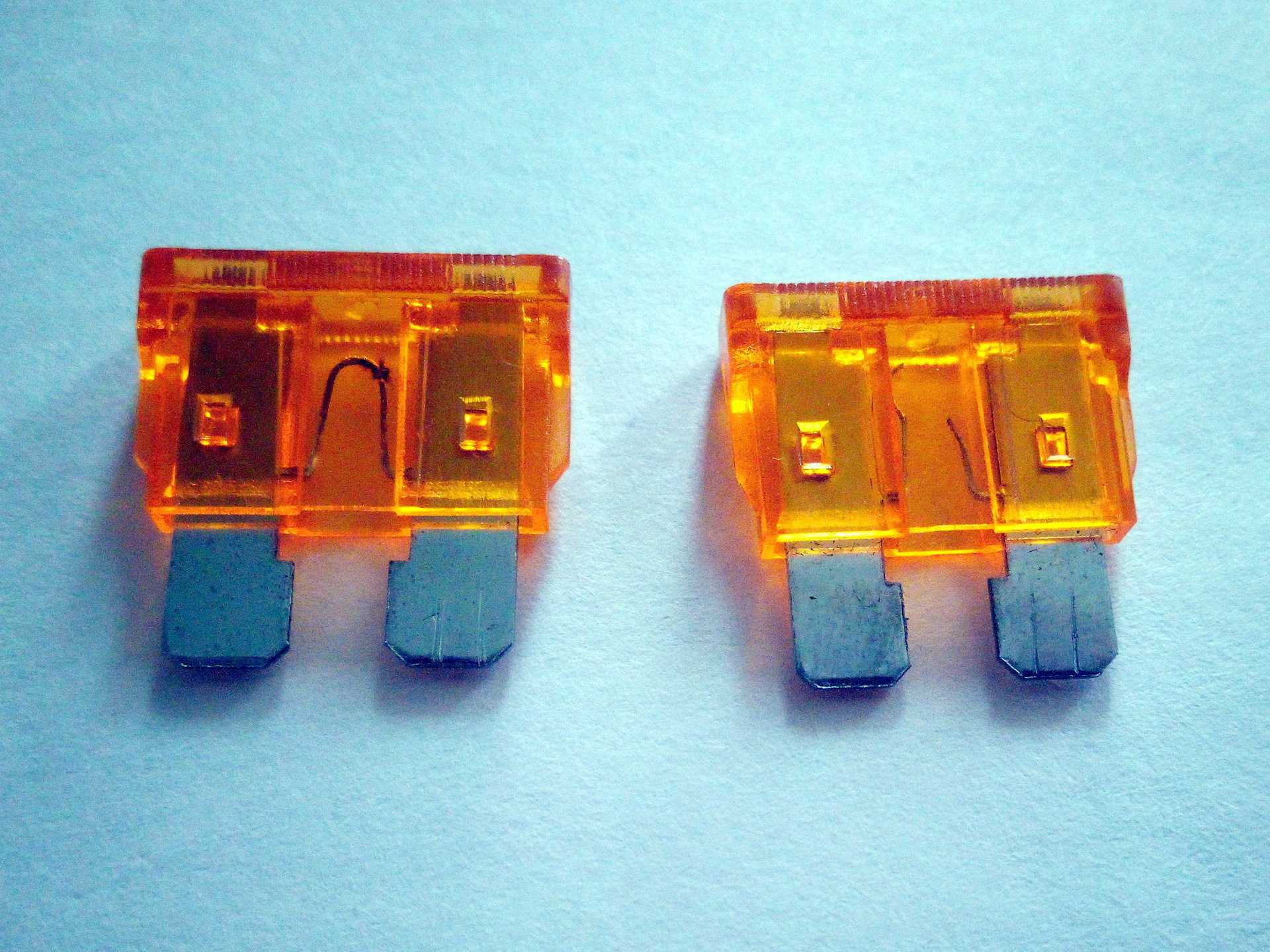

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

оплавился жгут проводов над выхлопным коллектором;
повреждены или оплавились провода под ковролином;
межвитковое замыкание в электродвигателе насоса;
повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Как работает в Приоре бензонасос

Насос, как понятно из названия подает горючее к специальному впускному коллектору. Если насос ломается, то автомобиль завести не представится возможным, поскольку будет прекращена подача топлива в силовой агрегат. Опять же из опыта владельцев Лада Приора известно, что если начинаются неполадки с двигателем, то первоначально проверяется именно предохранитель топливного насоса.

Работа такого важного в машине устройства как топливный насос контролируется в полном объеме электронной системой. Во время зажигания сигнал передается в сам бензиновый насос, свое функционирование начинает он сразу же

Создается при этом определенное давление, необходимое для бесперебойной доставки к двигателю бензина.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

бортовой компьютер;
реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
предохранитель, который находится рядом с реле.

Подводя итог, можно отметить несколько важных моментов:

Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
Предохранитель обеспечивает защиту электроцепи.
В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Почему бензонасос не качает бензин

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление. Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Функция реле бензонасоса в Лада Приора 16 клапанов

Реле бензонасоса является важной частью системы подачи топлива в автомобиле Лада Приора 16 клапанов. Его основная функция — обеспечивать стабильную и надежную работу бензонасоса, который отвечает за подачу топлива из бака к двигателю

Реле бензонасоса контролирует работу бензонасоса и его подключение к источнику питания. Оно управляет электрическим сигналом, который включает и выключает бензонасос в зависимости от сигналов, поступающих от системы управления двигателем. Если система обнаруживает, что нужно подавать топливо, реле бензонасоса активирует бензонасос для подачи топлива. Когда топливо уже не нужно, реле отключает питание бензонасоса.

Преимущества реле бензонасоса:

Стабильная и надежная работа системы подачи топлива;
Регулирование подачи топлива в соответствии с требованиями двигателя;
Защита от возможных перегрузок и повреждений бензонасоса;
Экономия электроэнергии путем выключения бензонасоса в моменты, когда топливо не требуется.

Поместите реле бензонасоса в автомобиле Лада Приора 16 клапанов зависит от конструкции автомобиля и может немного различаться в зависимости от года выпуска и комплектации.

Обычно реле бензонасоса располагается в моторном отсеке автомобиля. Чтобы найти его, рекомендуется обратиться к руководству по эксплуатации автомобиля или связаться с сервисным центром для получения дополнительной информации о точном расположении реле.

Примерные места расположения реле бензонасоса в Лада Приора 16 клапанов:
Место
Описание

Моторный отсек
Реле может быть установлено непосредственно на корпусе бензонасоса или на близлежащих элементах.

Багажник
Реле может быть размещено в багажном отсеке автомобиля, часто на боковых стенах.

Под сиденьем
Реле может быть установлено под сиденьем водителя или пассажира.

Если у вас возникли проблемы с работой бензонасоса или реле бензонасоса, рекомендуется обратиться к квалифицированному автомобильному механику или сервисному центру для диагностики и ремонта системы подачи топлива, а также замены или настройки реле бензонасоса.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.. Далее, для того чтобы освободить топливный модуль, проделайте следующее:

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
Отсоедините провода от насоса.
Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

Прокрутите ключ в замке, включив зажигание.
Снимите реле топливного насоса аккуратным движением.
Поставьте перемычку между контактами 30 и 87.
Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

Проверьте напряжение на фишке насоса при помощи мультиметра.
Проверьте подачу «массы» на фишку насоса.
Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Как происходит проверка и замена предохранителя или реле

Перед тем, как заменить неисправный предохранитель, необходимо выполнить диагностику по следующему принципу:

Убедитесь, что потребитель действительно не работает.
Найдите по таблице соответствующий предохранитель.
Достаньте его и проверьте состояние плавкой части.
Если убедиться в целостности нити невозможно, прозвоните его при помощи мультиметра.
Наличие обрыва при прозвонке двух контактов говорит о перегоревшей вставке.

В данном случае следует повторно установить новый предохранитель и попробовать использовать потребитель.

В случае повторного перегорания вставки, повторная установка новой вставки запрещена! Необходимо проверить цепь оборудования на наличие короткого замыкания.

Реле проверяется проще – отсутствие щелчков с его стороны может говорить о проблемах в цепи или неисправности самого реле.

Достаточно вытащить его и установить на его место любое другое соседнее со схожим номиналом и контактами. Если установка нового реле устранит неисправность, то именно в нем было дело.
