Где находится реле стартера на ваз-2114: фото и расположение +видео

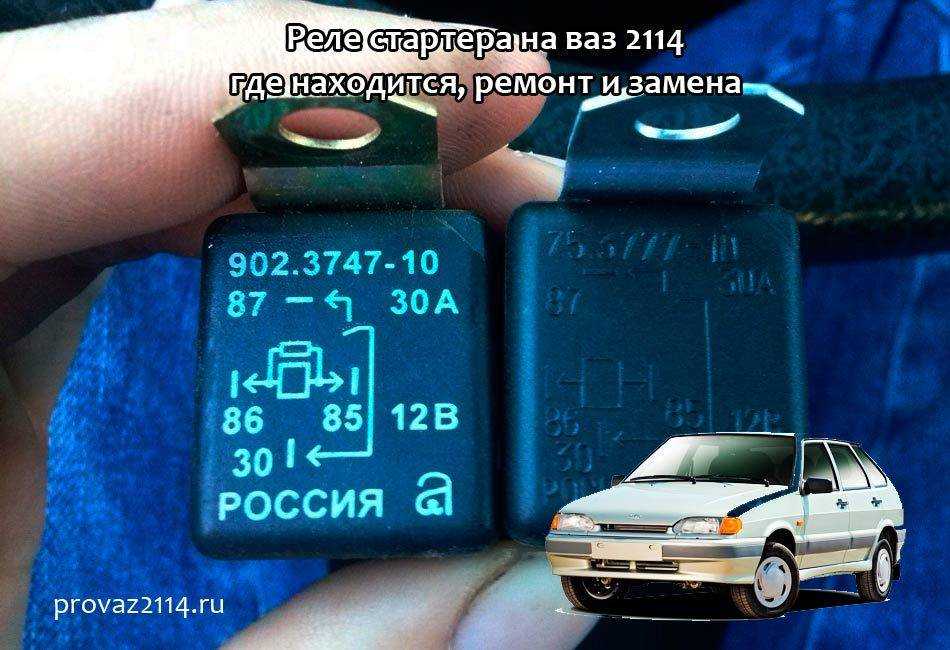

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

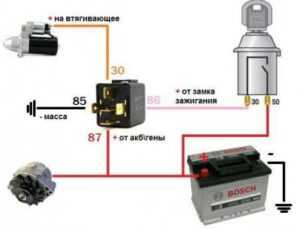

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

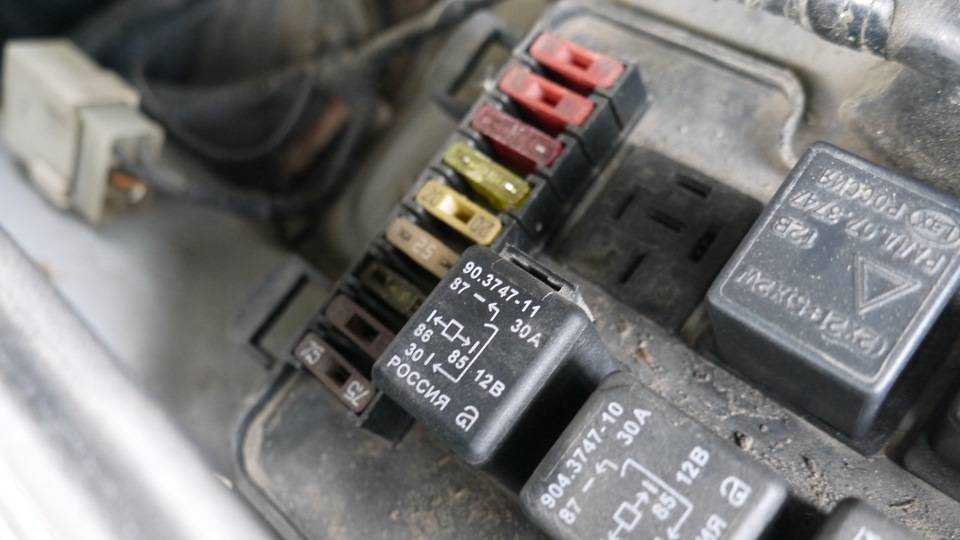

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Расшифровка штекеров монтажного блока предохранителей ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Ш1	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	-/td>
10	04	включатель задних противотуманных огней
11	СЧ	контрольная лампа резерва топлива
12	пч	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	кг	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
Ш3	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	гп	переключатель указателей поворотов
4	сб	контрольная лампа уровня масла
5	ч	масса
6	рб	контрольная лампа уровня омывающей жидкости
7	ро	контрольная лампа износа тормозных накладок
8	3в	включатель фар
9	жз	переключатель стеклоочистителя ветрового стекла
10	пг	патрон подключения переносной лампы
11	о	выключатель зажигания (кл. 15)
12	рч	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	сг	указатель давления масла
17
18	р	переключатель стеклоочистителя
19	со	переключатель стеклоочистителя
20	с	переключатель стеклоочистителя
21	об	включатель задних противотуманных фар
Ш4	1	зп	Вкл. и контрольная лампа обогрева заднего стекла
2	гб	переключатель света фар (дальний свет)
3	о	стеклоочиститель
4	бч	включатель наружного освещения
5	к	реостат освещения приборов
6	р	аккумулятор
7	чб	переключатель очистителя и омывателя ветрового стекла
8	о	колодка Ш4 монтажного блока клемма 3
9	сч	включатель звуковых сигналов
10	бп	включатель стоп-сигналов
11	р	аккумулятор
12	сп	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	рг	контрольная лампа уровня тормозной жидкости
17	зб	указатель температуры охлаждающей жидкости
18	кб	контрольная лампа заряда аккумуляторной батареи
19	жч	включатель противотуманных фар
20	рз	контрольная лампа уровня охлаждающей жидкости
21	ж	тахометр
Ш5	1	3	дальний свет (правый)
2	зч	дальний свет (левый)
3	сч	ближний свет (левый)
4	п	стартер (кл. 50)
5	пб	электровентилятора охлаждения радиатора
6	с	ближний свет (правый)
Ш6	1	—
2	3	включатель света заднего хода
3	гч	указатель поворота (левый передний)
4
5	—
6	—
7	—
8	жч	габаритный огонь (правый передний)
9	бч	терморегулятор электровентилятора
10	жч	габаритный огонь (левый передний)
11	г	указатель поворота (правый передний)
12	о	включатель света заднего хода
13	рг	датчик уровня тормозной жидкости
Ш7	1	—
2	жг	эл.двигатель фароочистителя
3	б	эл.двигатель фароочистителя
4	—
5	сб	датчик уровня масла
6	сч	звуковые сигналы
7	с	датчик скорости
8	зб	датчик температуры охлаждающей жидкости
9	кб	генератор (кл. 61)
10	р	насос омывателя ветрового стекла
11	бч	включатель подкапотной лампы
12	рб	датчик уровня омывающей жидкости
13	рч	тормозные накладки
14
15	кп	тахометр
16	рз	датчик уровня охлаждающей жидкости
17	жб	реле противотуманных фар
Ш8	1	жл	реле противотуманных фар
2	жч	противотуманная фара (левая)
3	ж	противотуманная фара (правая)
4	гп	катушка зажигания
5	р	генератор (кл. 30)
6	р	генератор (кл. 30)
7
8	рч	реле противотуманных фар
Ш9	1	рч	эл двигатель очиститель заднего стекла
2	г	указатель поворота (правый задний)
3	бг	эл двигатель очиститель заднего стекла
4	оч	задние противотуманные огни
5	сч	дверь задняя
6	пч	дверь передняя правая
7	бч	плафон освещения салона
8	кг	датчик ручного тормоза
9	бч	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	с	фонарь освещения номерного знака
12	гб	дверь передняя левая
13	б	плафон освещения салона
14	п	стоп-сигналы
15	ж	габаритный огонь (правый задний)
16	з	фонарь заднего хода
17	жч	габаритный огонь (левый задний)
18	жч	очиститель заднего стекла
19	о	элементы обогрева заднего стекла
Ш11	1	ж	насос
2	рч	клапан омыва заднего стекла
3
4	ж-	насос
5	бч	подкапотная лампа
6
7
8	кч	подкапотная лампа
9	б	эл двигатель стеклоочистителя
10	о	эл.двигатель стеклоочистителя ветрового окна
11
12	со	датчик аварийного давления масла
13
14	р	клапан омыва ветрового стекла
15	со	эл.двигатель стеклоочистителя
16	с	эл двигатель стеклоочистителя
17	жб	эл двигатель стеклоочистителя
18
19

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня.

Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя. Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

• две положительные – от аккумулятора;
• две отрицательные, подведенные к массе и замыкающие цепь;

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Реле стартера ВАЗ 2115

Наиболее вероятной причиной поломки стартера, служат не механические повреждения, а электрические. Механической частью стартера автомобиля ВАЗ 2115 является втягивающий механизм, который на протяжении всей эксплуатации автомобиля, работает исправно, лишь в редких случаях он ломается, и только на машинах с большим пробегом. Электрические неисправности стартера, могут предоставить реле, окисленные соединения проводов, короткое замыкание и другие факторы.

Втягивающее

Самостоятельная проверка реле стартера

1. Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.
2. Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.
3. Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.
4. При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.
5. Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.
6. Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.
7. После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка срабатывает слишком медленно, то возможно подгорели контакты.

Замена

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

• — Очистить поверхность стартера от грязи и пыли;
• — Открутить гайку с болта реле и снять его контакт;
• — Открутить винты, которые крепят реле к телу стартера;
• — Снять с торца гайки и разделяем стартер на 2 части;
• — Изъять старый сердечник и на его место поставить новый;
• — Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
• — Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Необходимость замены реле стартера

Причины, по которым может потребоваться замена реле стартера:

• Неисправность реле стартера, которая приводит к неправильной передаче электрического тока или его полной отсутствию. Это может произойти из-за износа или повреждения контактов внутри реле.
• Плохое соединение контактов в реле стартера из-за окисления или накопления грязи. Это может привести к частичной потере электрического контакта и, как следствие, к неполноценному запуску двигателя или его полной остановке.
• Ошибка в конструкции реле стартера, которая может привести к частым аварийным ситуациям или полной неработоспособности прибора. В этом случае рекомендуется заменить реле стартера на более надежное и качественное устройство.

Если вы заметили проблемы с запуском двигателя, необходимо проверить состояние и работоспособность реле стартера. Если вы обнаружили признаки неисправностей, рекомендуется немедленно заменить реле стартера на новое, чтобы избежать возможных проблем в работе двигателя. При замене реле стартера рекомендуется обратиться к специалисту, который сможет выполнить эту операцию качественно и безопасно.

Как понять, что втягивающее реле неисправно

1. В процессе включения зажигания нет характерного щелчка, сопровождающего перемещение якоря назад в крайнее положение. То есть, словами водителей, не крутится стартер, не заводится мотор.
2. Щелчок прослушивается, а пусковой механизм не функционирует.
3. Двигатель запускается стартером, реле работает, а не выключается.

Если при включении зажигания обнаружилась одна из перечисленных ситуаций, в этом срочно надо разобраться и устранить причину. Иногда проблема не слишком серьезная, и справиться с ней можно быстро.

Когда не прослушивается щелчок, следует проверить напряжение. Его может не быть. Либо проблема во втягивающей обмотке. Сначала проверьте проводку в машине. Надо обследовать провод плюсовой, который подходит к реле. Затем осмотреть проводник от зажигания.

Если щелчок прослушивается, но стартер не крутится, стоит поискать проблему именно в стартере. Могут износиться щитки либо оборваться обмотка. В таком случае дальнейшую диагностику надо осуществлять только после демонтажа конструкции. Если в системе самостоятельно разобраться не получается, лучше обратиться к специалисту. Бывают случаи, когда приходится покупать новый стартер. Его цена – от 3 до 5 тысяч рублей.

Если реле запускается и двигатель работает, но отключаться не хочет, искать проблему надо в самой обмотке или в механизме реле. Часто подобная неисправность вызвана поломкой пружины. Она имеет свойство растягиваться, слабеть, перестает толкать якорь должным образом.

Механизм действия

Когда зажигание авто выключено, якорь выдвинут благодаря пружине. При этом бендикс не сцеплен с маховиком. Когда ключ зажигания поворачивается в другое положение, напряжение передается контактам реле. При помощи магнитного поля, которое создает втягивающая катушка, якорь приводится в действие. Он отодвигается назад и сжимает пружину. Контакты замыкаются, и напряжение по ним переходит на стартер. В этот период происходит отключение втягивающей обмотки, а удерживающая подключается.

В процессе движения якорем перемещается вилка. Она передвигается по ротору (валу). При этом перемещается бендикс, и маховик сцепляется с шестерней. Когда отпускается ключ зажигания, на удерживающую катушку не поступает напряжение. Пружина возвращается на место. Якорь встает в исходном положении. Шестерня бендикса с венцом маховика рассоединяется под воздействием вилки.

Признаки неисправности и причины поломки реле

Узнать о том, что реле стартера ваз 2114 вышло из строя, можно по следующему ряду признаков:

• при попытке запуска двигателя мотор завелся, но стартер при этом продолжает крутиться, издавая нетипично громкие звуки;
• при повороте ключа в замке слышен щелчок реле, но стартер никак не отвечает;
• при включении зажигания стартер заработал, но пуска двигателя не происходит.

Причинами поломки данного устройства могут являться:

• замыкание обмотки сердечника;
• обгорание внутренних контактов;
• залипание подвижного сердечника;
• механические повреждения.

В не зависимости от причин, по которым произошла поломка, вышедшее из строя реле следует сразу заменить на новое, дабы не вызвать поломку стартера или замка зажигания при неудачных попытках пуска двигателя.

Другое реле

С тем, где на ВАЗ-2114 находится реле стартера и как его заменить, мы разобрались. Но в системе запуска двигателя есть еще одна деталь с аналогичным названием. Да-да, она также называется «реле стартера». Только дополнительное. И функция у него совсем другая. Дополнительное реле стартера служит для обеспечения безопасности всего пускового механизма. Без него щетки и обмотки якоря горели бы чуть ли не при каждом запуске.

Вы опять спросите, где на ВАЗ-2114 находится реле стартера ? На первых моделях «четырнадцатых» оно располагалось в подкапотном пространстве вверху на перегородке, разделяющей моторный отсек и салон. На новых ВАЗ-2114 его там нет. И некоторые «специалисты» с пеной у рта доказывают, что на автомобилях семейства «Самара»-2 оно вообще не предусмотрено.

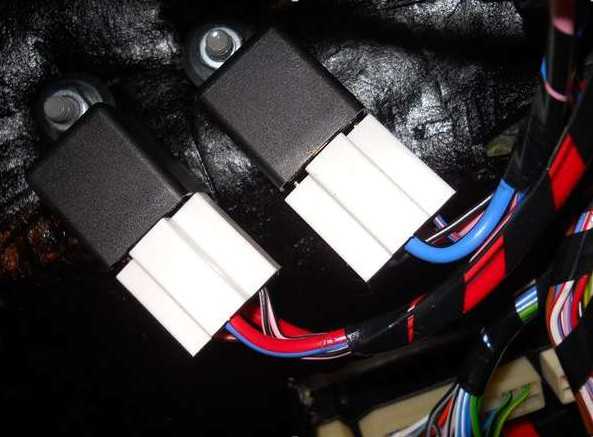

На самом деле дополнительное реле есть, вот только расположено оно под рулевой колонкой. Достаточно снять нижнюю часть пластикового кожуха, и вы сразу увидите его. Это обычное четырехконтактное реле с маркировкой 98.3777-10, защищающее цепь стартера. При возникновении проблем с запуском силового агрегата не поленитесь проверить и его.

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Работоспособность стартера можно проверить иначе. Для этого минусовой провод от аккумулятора крепится на массу стартера, а плюсовой провод — на болт (от него идет контакт на втягивающее реле). Если стартер начал крутить, тогда все хорошо. Ваша гипотеза о проблемном реле в очередной раз подтвердилась. Только перед проверкой убедитесь, что сами контакты исправны, они не повреждены. Многие об этом забывают, что приводит к неверным выводам относительно работоспособности двух элементов.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Где находится стартер

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.

Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

Основные симптомы поломки генератора:

• снять минусовую клемму с аккумулятора;
• демонтировать воздушный фильтр;
• под фильтром имеется колодка проводов, которые необходимо отсоединить;
• отключить силовой провод;
• открутить болты стартера и демонтировать его;
• отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Меняем втягивающее реле

Как правило, эти элементы чаще всего выходят из строя. Если произошла поломка обмоток или части корпуса, то намного проще (и эффективнее) окажется установить новый стартер или бывший в употреблении, но рабочий.

Перед тем, как приступить к замене стартера, следует проверить еще один важный элемент его цепи, довольно часто выходящий из строя — главное реле (оно же — реле стартера, не стоит путать его со втягивающим реле). На большинстве автомобилей ВАЗ оно установлено либо под рулевой колонкой либо под капотом ближе к лобовому стеклу (а в некоторых случаях, например — при ремонте электрики в автосервисе, вообще может быть перенесено в произвольное место).

Спрашивается, как же тогда найти это устройство, если место его нахождения точно неизвестно? Здесь опять поможет схема включения стартера ваз 2114. Как можно на ней видеть, главное реле ставится в цепи питания втягивающего реле и служит для защиты стартера от возможных перегрузок.

В свою очередь, на втягивающее реле идут всего два провода — от аккумуляторной батареи и от замка зажигания. Следуя за последним проводом как раз и можно прийти к месту установки реле стартера. В случае, если оно окажется неисправным — достаточно просто заменить его на аналогичное.

Проверка стартера ваз 2114

Если в ходе проверки всей электрической цепи стартера и установленных на ней дополнительных приборов вы пришли к выводу, что неисправно все-таки само устройство, то следует выполнить его демонтаж и частичную разборку, выполняется которая следующим образом:

1. Снять минусовую клемму с АКБ.
2. Вывинтить два крепежных винта, крепящих стартер к картеру.
3. Сдвинуть устройство немного вперед и отсоединить проводок, идущий на втягивающее реле, открутив его крепежную гайку.
4. Выкрутить два винта в крышке стартера.
5. Снять гайку, соединяющую втягивающее реле с обмоткой стартера.
6. Вынуть шайбу-скобу.
7. Выкрутить два болта-стяжки и оценить состояние опорных втулок.
8. Легкими ударами неметаллического (лучше — резинового) молотка разделить корпус на две части и осмотреть графитовые щетки.
9. При помощи плоской отвертки демонтировать стопорные кольца, извлечь бендикс и оценить его состояние.

Замена стартера ваз 2114В случае обнаружения неисправных элементов (щеток или бендикса) их следует заменить, после чего собрать стартера в точной такой же последовательности, но в обратном порядке, и установить его на место.

1. Первым делом демонтируем стартер. Для этого при помощи ключа на 10 откручиваем зажим минусовой клеммы аккумулятора и снимаем ее. Стартер можно снять двумя способами: снизу авто (из смотровой ямы) и из моторного отсека. Каждый из способов по-своему хорош. Рассмотрим второй. Он не требует снятия защиты двигателя и наличия смотровой ямы.
2. Используя крестовую отвертку, демонтируем корпус воздушного фильтра и воздуховод.
3. Ключом на 13 откручиваем гайки на клеммах реле. Отсоединяем от них провода. Отключаем от реле красный провод (пластиковый разъем).
4. Этим же инструментом откручиваем гайки крепления стартера к картеру КПП. Их, в зависимости от модификации автомобиля, может быть две или три.
5. Аккуратно снимаем стартер со шпилек крепления и извлекаем его из моторного отсека.
6. Отсоединяем провод, идущий от реле к стартеру.
7. При помощи шлицевой отвертки откручиваем два винта на передней крышке стартера. Вместо винтов в роли крепления могут выступать два болта на 8. В этом случае для их откручивания используем соответствующий ключ.
8. Когда винты (болты) будут откручены, извлекаем реле из крышки стартера. При этом его якорь с возвратной пружиной могут остаться в крышке в состоянии зацепления с вилкой стартера. Двигаем якорь из стороны в сторону, выводим его из зацепления и снимаем.
9. Устанавливаем на место сломанного реле новое устройство. Проверяем состояние зацепления с вилкой.
10. Подключаем провод стартера к реле.
11. Вкручиваем два винта (болта) крепления реле к стартеру.
12. Устанавливаем стартер на место в обратном порядке.
13. Подключаем к нему и реле проводку.
14. Проверяем работоспособность пускового устройства.

Цена реле топливного насоса

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Отсутствие щелчка втягивающего реле

Отсутствие щелчка может свидетельствовать о том, что либо на него не подается напряжение, либо же о проблемах с втягивающей обмоткой. В первую очередь проверяем проводку. Для этого визуально обследуем плюсовой провод, идущий к реле от аккумуляторной батареи, а после тонкий проводник от замка зажигания. Если есть возможность, проверьте величину напряжения вольтметром (мультиметром), присоединив его положительный щуп к тому выводу на реле, провод от которого идет на АКБ, а отрицательный к «массе». Прибор должен показывать напряжение батареи. Если этот показатель ниже, нужно искать проблему в проводке.

Если напряжение на реле поступает, попытайтесь запустить двигатель напрямую, без замка зажигания. Для этого отсоедините провод, идущий от него, и отверткой замкните контакты реле (вывод к АКБ и вывод к стартеру). Сработало? Разбирайтесь с контактной группой замка зажигания.
