Не работает вентилятор — меняем его сами

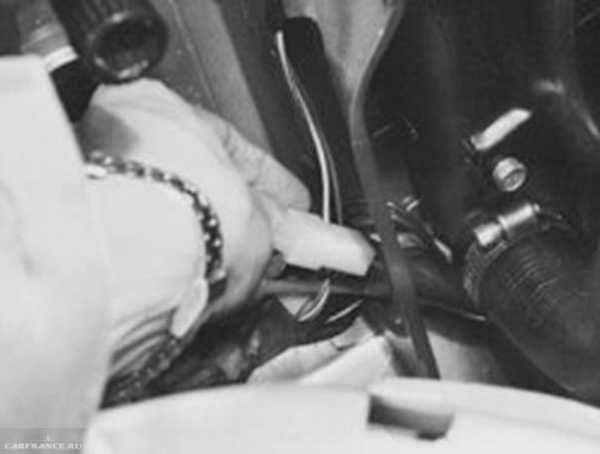

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

Разъём питания вентилятора

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

Стопорный кронштейн над кожухом

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Одна из четырёх гаек

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Артикулы

• 2108-1309010 – кожух;
• 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
• 2103-1308010-10 – крыльчатка;
• 12605571 – шайба стопорная;
• 16102311 – гайка M8.

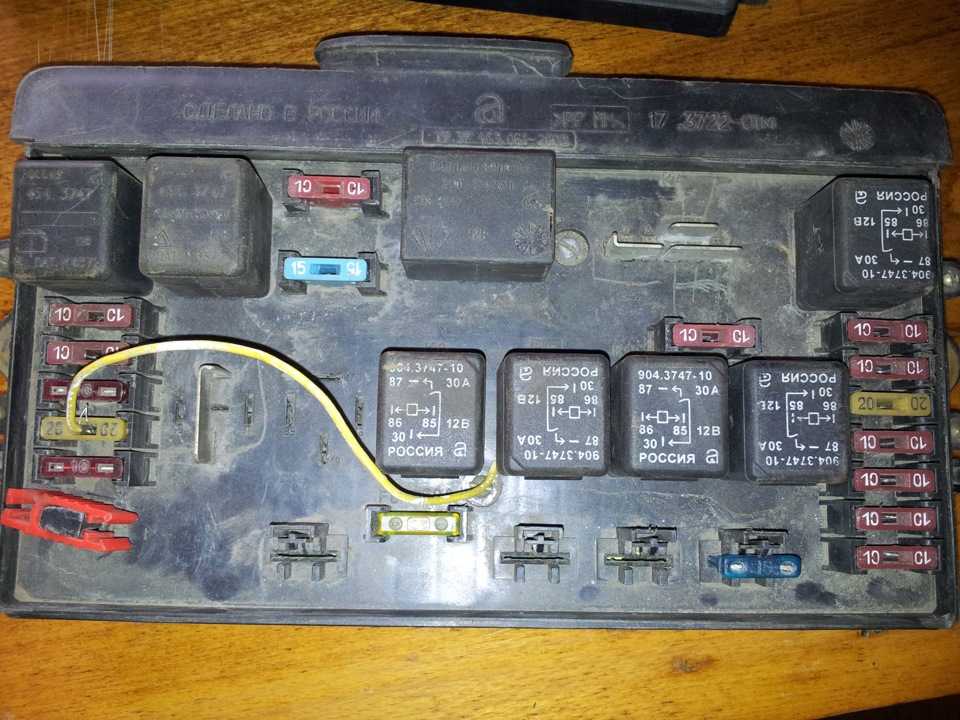

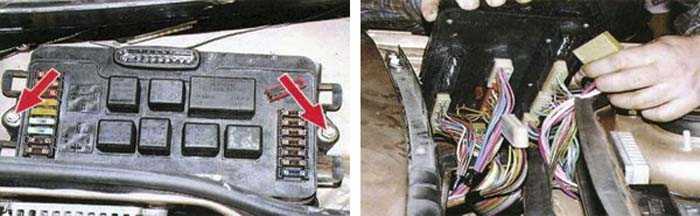

Проверка блока предохранителей

Если после замены блока предохранителей на ВАЗ 2114 вентилятор постоянно работает, то в первую очередь необходимо проверить правильность установки предохранителей.

1. Проверьте, были ли предохранители установлены в соответствующие гнезда. Убедитесь, что каждый предохранитель находится на своем месте и надежно фиксируется.

2. Проверьте состояние предохранителей на наличие повреждений. Если они выглядят обгоревшими или испорченными, замените их на новые предохранители той же мощности.

Примечание: Проверка и замена предохранителей должны выполняться при отключенном зажигании автомобиля.

3. Также убедитесь, что вставлены правильные предохранители с соответствующими параметрами. Пределы номинального тока, указанные на предохранителе, должны соответствовать параметрам электрических систем автомобиля.

4. Внимательно прочитайте инструкцию по эксплуатации ВАЗ 2114. Там могут быть указаны особенности установки предохранителей и рекомендации по их использованию.

Обратите внимание, что установка неправильных предохранителей может привести к неисправности электрической системы автомобиля, включая постоянную работу вентилятора. Если после проведения вышеуказанных действий вентилятор продолжает работать постоянно, то для устранения неисправности рекомендуется обратиться к специалистам сервисного центра для диагностики и ремонта

Если после проведения вышеуказанных действий вентилятор продолжает работать постоянно, то для устранения неисправности рекомендуется обратиться к специалистам сервисного центра для диагностики и ремонта.

Влияние термостата на работу вентилятора

Правильная работа термостата позволяет поддерживать оптимальную температуру двигателя, что снижает износ и повышает эффективность работы. Если термостат не функционирует должным образом, это может привести к нестабильной работе вентилятора и проблемам с охлаждением двигателя.

Одной из причин постоянной работы вентилятора после замены монтажного блока может быть неисправность термостата. Если термостат застревает в открытом положении или полностью закрывается, это может привести к неправильной регуляции температуры и постоянной работе вентилятора. В этом случае требуется замена термостата.

Также возможна ситуация, когда термостат закрыт и охлаждающая жидкость не циркулирует нормально. В этом случае двигатель может перегреваться, что приведет к автоматическому включению вентилятора и его постоянной работе. Для устранения данной проблемы требуется проверить и, при необходимости, заменить термостат.

Важно отметить, что работа вентилятора может быть также связана с другими неполадками в системе охлаждения, например, с нарушением циркуляции охлаждающей жидкости. Поэтому рекомендуется провести комплексную диагностику и выявить все возможные причины проблемы

В общем, термостат играет важную роль в работе вентилятора охлаждения двигателя ВАЗ 2114. Для нормальной работы вентилятора необходимо обеспечить исправность и правильную настройку термостата. При возникновении проблем рекомендуется обратиться к специалистам для проведения диагностики и ремонта системы охлаждения.

Электроцепь

Итак, вы убедились, что сам пропеллер крутится, то есть двигатель, подключенный напрямую, работает. В этом случае необходимо заняться проводкой, осмотреть все соединительные колодки и выводы на предмет плохого контакта.

Первое на, что следует обратить внимание – это предохранитель. На рассматриваемый в настоящей статье ВАЗ инжектор ставится защитное устройство на 20 ампер. Найти его нетрудно – загляните в блок, расположенный под капотом – за вентилятор отвечает тот, что обозначен как F4

Перегорает устройство на самом деле редко, так как постоянных высоких нагрузок оно не испытывает. Убедиться, что элемент исправный очень просто – включите зажигание и нажмите на клаксон. Сигнал запитывается также через F4, а, следовательно, при его перегорании звука вы не дождетесь

Найти его нетрудно – загляните в блок, расположенный под капотом – за вентилятор отвечает тот, что обозначен как F4. Перегорает устройство на самом деле редко, так как постоянных высоких нагрузок оно не испытывает. Убедиться, что элемент исправный очень просто – включите зажигание и нажмите на клаксон. Сигнал запитывается также через F4, а, следовательно, при его перегорании звука вы не дождетесь.

Сброс ошибок

Иногда после проведённого ремонта коды ошибок по-прежнему остаются в памяти электронного блока управления. Они могут мешать нормальной работе вентилятора, а также высвечиваться на бортовом компьютере. Для того, чтобы восстановить работоспособность элемента, нужно удалить их. Это можно сделать двумя способами.

1 способ. Для этого понадобится OBD сканер и ноутбук или смартфон с соответствующим приложением. Сброс ошибок выполняется в такой последовательности:

1. Подключить сканер к диагностическому разъёму автомобиля и ноутбуку или иному гаджету.
2. Включить зажигание.
3. В программе нажать клавишу READ и нажать ERASE. Иногда для стирания ошибок в приложении нужно выбрать YES или CLEAR.

2 способ.

1. Включить зажигание, не запуская мотор.
2. Открыть капот и ослабить крепление минусовой клеммы АКБ.
3. Подождать примерно 1 минуту.
4. Поставить клемму на место, надёжно зафиксировав.
5. Закрыть капот и выключить зажигание.

После удаления кодов неисправностей, нужно включить зажигание и проверить отсутствие ошибок. Также нужно удостовериться в нормальном функционировании вентилятора. Если сброс не помог решить проблему, возможно, поломка была выявлена неправильно.

Ездить с постоянно работающим вентилятором можно, но при условии, что температура антифриза находится в норме. Если она повышенная, то необходимо остановиться и не пользоваться машиной до устранения проблем с системой охлаждения.

Пошаговая инструкция по замене моторчика печки ВАЗ-2114

Для принудительного создания потока воздуха в системе обогрева салона используется вентилятор с приводом от электродвигателя. Благодаря этому вентилятору эффективность работы отопителя повышается.

Из всей конструкции печки вентилятор – самый сложный элемент, поскольку в нем используется электродвигатель. Сам электромотор – постоянного тока с возбуждением от постоянных магнитов. Несмотря на конструктивную простоту, моторчик постепенно изнашивается и прекращает работать или функционирует неправильно, что сказывается на работоспособности отопителя салона.

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания.Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

1. Выработка в посадочных втулках, в которые устанавливается ротор электромотора, отсутствие смазки в них. Из-за этого при работе ротор люфтит, что создает повышенные вибрации и дребезжание, а «сухое» трение сопровождается визгом.
2. Перебои в работе вызывает критический износ графитных щеток и контактных пластин ротора. Из-за этого щетки и пластины не могут нормально контактировать между собой, что приводит к проблемам в работе электродвигателя вентилятора – он при включении не раскручивается, может самопроизвольно остановиться.

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Видео: Ремонт моторчика печки ваз 2114

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10.Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой:1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ.2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

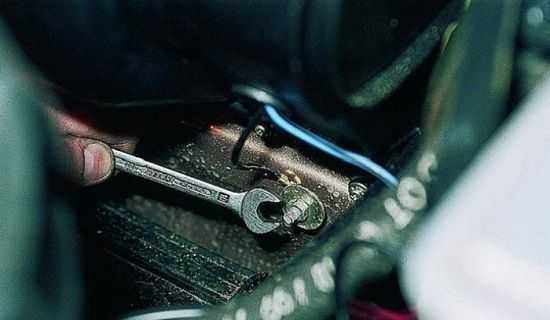

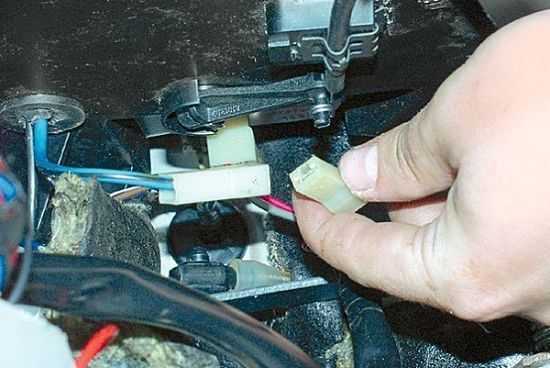

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его.4. Открываем капот.5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку.7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры.9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой.Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Разборка вентилятора

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса.Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку.При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки.Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

Устройство и принцип работы вентилятора

Перед тем, как перейти к ремонту вентилятора, следует разобраться с принципом его установки на систему охлаждения. Для этого лучше воспользоваться следующей несложной схемой, на которой цифрами обозначены следующие основные части:

1. — радиатор охлаждения.
2. — пробка.
3. — электромотор вентилятора.
4. — защитный кожух.
5. — крыльчатка вентилятора.
6. — демпферные подушки.
7. — пробка для слива ОЖ.

Кроме этого, очень поможет в ремонте и схема электрического оборудования системы охлаждения, которая выглядит следующим образом:

Как можно видеть, запуск вентилятора охлаждения контролируется при помощи реле, запуск которого происходит после поступления сигнала с температурного датчика.

После того, как жидкость в радиаторе достигает определенной температуры, термодатчик замыкается и, таким образом, провоцирует запуск вентилятора.

После того, как температура жидкости в радиаторе упадет ниже определенной отметки, датчик разомкнется и вентилятор автоматически отключится. Но, как уже было сказано, порой это происходит не всегда.

Как выполнить замену

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

1. Отсоедините колодку и жгут проводов устройства от кожуха.
2. Отверните крепежные болты с помощью ключа на 10.
3. Открутите нижнюю крепежную гайку.
4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
6. Снимите пластину.
7. Снимите электровентилятор вместе с кожухом.
8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
9. С помощью отвертки подденьте стопорную шайбу.
10. И снимите ее.
11. Снимите крыльчатку.
12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
13. Соберите сборку в обратном порядке.

При какой температуре срабатывает и включается вентилятор ВАЗ-2114

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Выводы

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

Почему не работает вентилятор охлаждения на ВАЗ-2113, 2114, 2115

Вентилятор предназначен для создания искусственного воздушного потока, направленного на радиатор двигателя с целью охлаждения циркулирующей в нем жидкости. При скоростном движении автомобиля особой надобности в нем, конечно, нет, однако на малых скоростях, а также когда автомобиль простаивает с работающим двигателем, без него не обойтись.

Вентилятор радиатора включается по сигналу электронного блока управления на основании данных, полученных с датчика температуры, срабатывающего при нагреве охлаждающей жидкости до 103-1050С. В автомобиле ВАЗ 2114 вентилятор расположен в моторном отсеке с тыльной стороны радиатора.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

• неисправен привод (электродвигатель) вентилятора;
• перегорел предохранитель;
• вышло из строя реле;
• обрыв электропроводки;
• отсутствие контакта в разъеме датчика температуры;
• неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Если датчик обесточить, контроллер должен запустить вентилятор в аварийном режиме на постоянный обдув. Отключите от него разъем, и включите зажигание. Включение вентилятора будет сигнализировать о том, что датчик вышел из строя и требует замены.

Когда необходимо менять вентилятор

Если причина все же в самом вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается и так, что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше не экспериментировать и заменить весь привод.

Категорически запрещается эксплуатировать автомобиль с неработающим вентилятором охлаждения. Перегрев охлаждающей жидкости неминуемо приведет к разрушению резиновых патрубков и шлангов, а также прокладок ГБЦ и клапанной крышки. Кроме этого, высокая температура двигателя может стать причиной разрушения элементов поршневой группы.

Сколько стоит вентилятор охлаждения на ВАЗ 2114

Купить новый вентилятор охлаждения на ВАЗ 2114 можно за 1500-2500 рублей. Работа по замене этой детали на СТО обойдется в 300-400 рублей. Но на это можно и не тратиться. Демонтаж старого и установка нового вентилятора в домашних условиях займет не более 30 минут.

Замена

Инструменты:

• торцевой ключ на 10;
• торцевой ключ на 8;
• отвертка с крестовой битой.

Порядок выполнения

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Установив новый вентилятор, запустите двигатель, и дайте ему прогреться до включения вентилятора. Это может занять 3-5 минут. По истечении этого время вентилятор должен включиться. Если это произошло, не глушите двигатель, проверьте, несколько циклов его включения-отключения.

Перегорел предохранитель ваз 2114, что делать

Периодически в электрической цепи автомобиля происходят перепады напряжения или прочие сбои. Это приводит к тому, что в цепях возникает перегрузка и плавкая вставка разрушается.

Если поломка вызвана секундным сбоем, достаточно заменить испорченный элемент и все будет нормально. В случае более крупного дефекта новый элемент сгорит, как только автомобиль заведется. Для полной диагностики системы и устранения неполадки потребуется просмотреть всю магистраль от предохранителя до потребителя.

Важно!

Вынимать предохранители ваз 2114 инжектор 8 клапанов рекомендуется только специальными щипцами или пинцетом. От раскачивания в стороны, тонкие ножки детали могут обломиться.

Облегчить поиск поможет знание первоисточника неприятности. Отказ плавкого элемента случается только при серьезном повышении напряжения внутри сети, что вызывается коротким замыканием или системным сбоем ЭБУ.

Последовательность действий выглядит так:

• вынуть поврежденный элемент из гнезда;
• с обратной стороны схемы найти соответствующий провод;
• двигаться по магистрали до потребителя;
• обнаруженные повреждения необходимо устранить, если поврежден сам питаемый блок, замена выполняется на заведомо исправный.

Не работает вентилятор охлаждения ВАЗ-2114 инжектор не включается

На всех авто с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой всё было попроще… Мотор вентилятора включён в сеть через реле, а сигнал на это реле подаёт блок ЭБУ. Дополнительно в цепи мотора присутствует предохранитель, а датчик температуры тосола (ДТОЖ) подключён напрямую к ЭБУ. Если вентилятор охлаждения не срабатывает, на ВАЗ-2114 можно проделать один трюк: отключить датчик ДТОЖ и завести двигатель. И если вентилятор начнёт крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь всё уже сделано.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле могут установить вверху.

Ниже показан второй вариант.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход на реле вентилятора – это клемма 68. Команде «включено» соответствует уровень «0 Вольт». На блоках MP7.0 всё выглядит не проще – к реле подключена клемма 46, и с неё тоже снимается потенциал «ноль».

Если будет выключено главное реле, то реле вентилятора сработать не сможет.

Не работает вентилятор — меняем его сами

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

Разъём питания вентилятора

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

Стопорный кронштейн над кожухом

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Одна из четырёх гаек

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.

Артикулы

• 2108-1309010 – кожух;
• 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
• 2103-1308010-10 – крыльчатка;
• 12605571 – шайба стопорная;
• 16102311 – гайка M8.

Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)

Сначала проверяют, подводится ли «плюс» к одной из клемм в разъёме. Затем подключают коннектор от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать вот что:

• Исправен и предохранитель F5, и добавочный предохранитель;
• Реле вентилятора срабатывает, как надо;
• Исправен датчик ДТОЖ;
• Моторчик можно включить только подачей потенциала «0 Вольт».

Вывод тут будет один: отошёл контакт «массы», которым заканчивается вся линия питания. Значит, нужно будет обратиться к автоэлектрику. Все остальные неисправности можно победить самим.

Элемент F5 может перегорать в результате замыкания клаксона. Но тогда на разъёме не вызванивается «+12», что должно настораживать сразу.

https://youtube.com/watch?v=4WNCgwYYPo8
