Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.

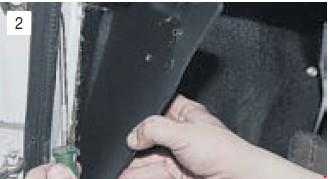

Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели

Важно не ошибиться с соединительной колодкой

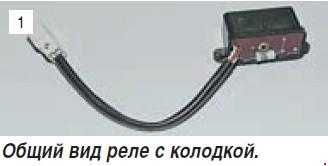

Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Платформа автомобиля ВАЗ 2104

Изначально ВАЗ 2102, представлявший собой «удлиненный» вариант классической «копейки», собирался как универсальная модель большей вместимости в промышленных зданиях. Однако после выявления ряда конструктивных недостатков инженеры решили использовать для «универсала» другую платформу.

Внутри ВАЗ 2104:

Это была удлиненная модификация ВАЗ 2105;
Большинство деталей унифицировано со всей линейкой моделей семейства «Жигули»;
Задняя часть автомобиля получила полноразмерную дверь, оборудованную стеклоподъемниками с подогревом и дворниками;
В салоне есть дополнительная центральная консоль с функциональными клавишами.

Справочно: предлагаемая заводская инструкция на новый автомобиль не всегда отражала изменения, внесенные при производстве и модернизации ВАЗ 2104.

Демонтаж стартера и связь с реле

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
Минусовую клемму от аккумуляторной батареи следует снять.
Осуществляется демонтаж корпуса воздушного фильтра.
От реле отсоединяется колодка проводов тягового реле.
Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Стартер(см.ВАЗ 2110: замена стартера своими силами) аккуратным движением демонтируется с автомобиля.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

Межвитковое замыкание реле.
Обрывы в цепи питания.
Несвоевременное срабатывание якоря или же его холостая работа.
Окисление проводов, соединений, обмотки.
Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Заменяется тяговое реле.
Проверка и при необходимости замена проводов.
Вращение якоря необходимо вернуть в легкую работу.
Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
Там же осуществляется отключение провода.
Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
Тяговое реле снимается.
Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

В большинстве случаев при возникновении неисправности стартера на автомобилях ВАЗ 2110-2112 его приходится снимать для ремонта или же полной замены. Процедура снятия довольно простая и не составит труда, особенно это касается 8-клапанного двигателя. И именно на этом примере все будет показано.

Во-первых, стоит отметить, что стартер крепится при помощи гаек под ключ на 15, поэтому желательно предварительно позаботиться о том, чтобы под рукой был весь необходимый инструмент, а именно:

Головка торцевая на 13 и 15 мм
Трещоточная рукоятка
Удлинитель

Причины выхода из строя стартера на ВАЗ 2104 и способы решения проблем

Причин, по которым стартер может просто взять и перестать крутить, множество. Но все причины поломки можно разделить на основные категории:

механические;
электрические.

Основное назначение оборудования рассматриваемого типа – это преобразование электрической энергии в механическую. Это позволяет вращать маховик двигателя. Что и приводит к его запуску. Проблемы по механической части возникают в следующих узлах:

бендикс;
подшипники.

Сам процесс запуска основывается на зацеплении шлицов шестерни бендикса с маховиком двигателя. С течением времени шлицы выходят из строя, на них появляется выработка. В некоторых случаях, при стрессовой эксплуатации и частым запусках, зубцы могут быть просто сломаны. Что приводит к плохому зацеплению либо полному отсутствию контакта между стартером и маховиком. Разрешить подобную поломку можно только заменой бендикса.

Электрическая составляющая также нередко выходит из строя. Причины могут быть в следующем:

отсутствует контакт на управляющих клеммах втягивающего реле;
вышла из строя обмотка статора.

Нередко автомобиль не заводится по причине банального обрыва в схеме проводки. Напряжение питания подается с АКБ. В силу плохого контакта, поломки клемных колодок может отсутствовать напряжение на управляющих контактах втягивающего реле. Проверить приходит ли оно достаточно просто. Нужно лишь подсоединить мультиметр к контактам и повернуть ключ зажигания. Вместо мультиметра можно использовать обычную лампочку 12 V.

Если напряжение приходит, но стартер не крутится – можно попытаться замкнуть отверткой либо обычным проводом управляющие контакты реле. Если втягивающее начало щелкать – оно находится в рабочем состоянии и проблема запуска кроется в чем-то другом.

Возможно, в обмотке статора. Установить наличие КЗ в ней можно лишь на специальном стенде. Для решения данной задачи понадобится помощь квалифицированного специалиста. Ремонт стартера, его обмотки, редко обходится в сумму менее 5 тыс. рублей. Именно поэтому хорошим решением будет приобретение новой детали.

Монтажный блок предохранителей на ВАЗ 2107

Описание устройства

На ВАЗ 2105 сначала устанавливались генераторные узлы Г 222, а с 1987 года стали устанавливать модель 37.3701. Устройство представляет собой 3-х фазную электромеханическую машину с электромагнитным возбудителем, преобразующим механическую энергию вращающегося ротора в электрическую. Вращения ротору передаются через приводной ремень генератора ВАЗ, надетый на шкив коленвала. Находится агрегат справа в моторном отсеке в передней части мотора.

Схема конструкции устройства

В конструкцию генераторного узла:

статор;
ротор;
графитные щетки генератора ВАЗ;
регулятора напряжения;
выпрямитель;
реле-регулятор.

Схема подключения генератора Максимально отдаваемый ток генераторного узла – 55 (45) Ампер. Рабочее напряжение составляет 13,6-14,6 Вольт. Вращение правое.

Иногда после ремонта или тюнинга на модели, выпущенные до 1987 года, устанавливают генераторы от ВАЗ 21053 или 2108. При неправильном подключении с нарушением схемы нет зарядки АКБ.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
зачистите контакты, если это необходимо;
убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
если напряжение есть на клеммах есть, проблема в реле, а не в питании;
снимите реле стартера с автомобиля;
убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Блок предохранителей ВАЗ 2104, 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

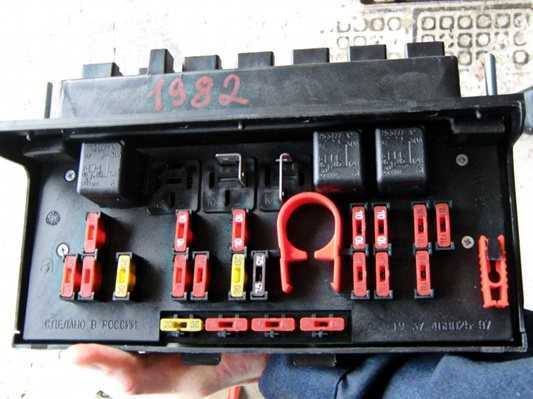

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

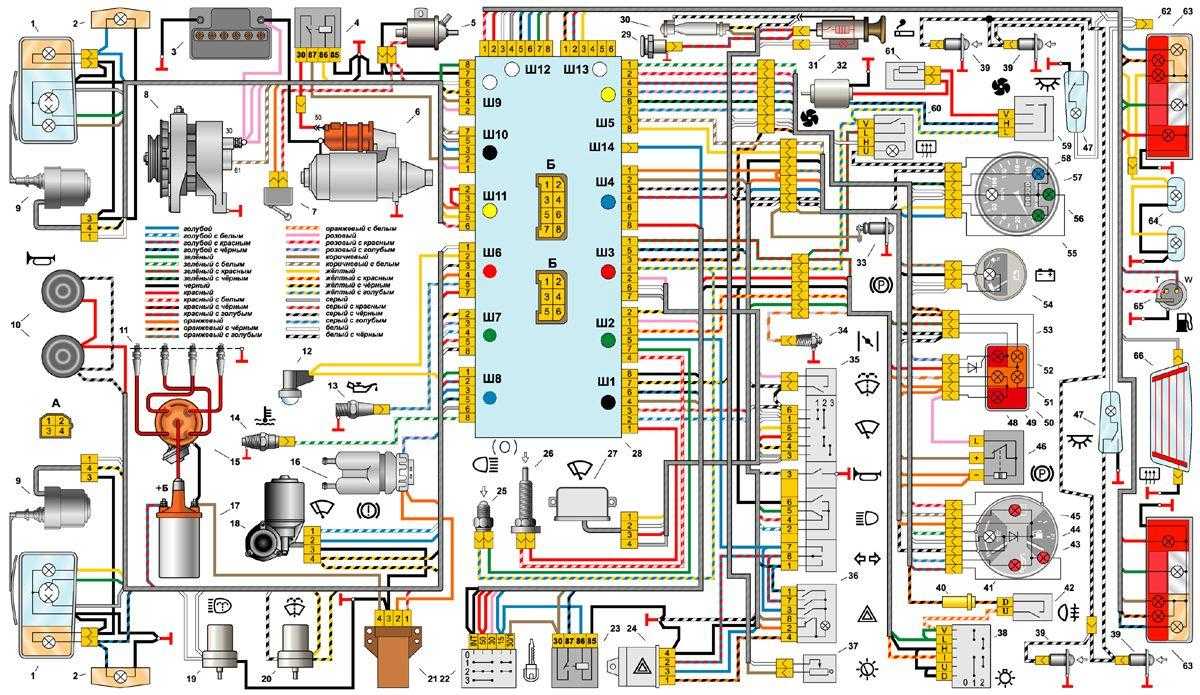

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке:

1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей.

Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

20А — Желтый
15А — Голубой
10А — Красный
7,5А — Коричневый

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Схема блока предохранителей нового образца, установленного на автомобиле ВАЗ-2107

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер

При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением. Это может быть чревато серьёзными последствиями, вплоть до возгорания машины

Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

https://youtube.com/watch?v=C7K8-R7Q580

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

№	Для чего используется
1	Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2	Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4	Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7	Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8	Аварийная световая сигнализация.
9	Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11	Стоп-огни, источники внутреннего света кузова авто.
12	Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13	Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14	Габаритное освещение, индикатор , лампа света под капотом.
15	Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17	Предохранительный элемент .
18	Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19	Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо	Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (гудка).
21	Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

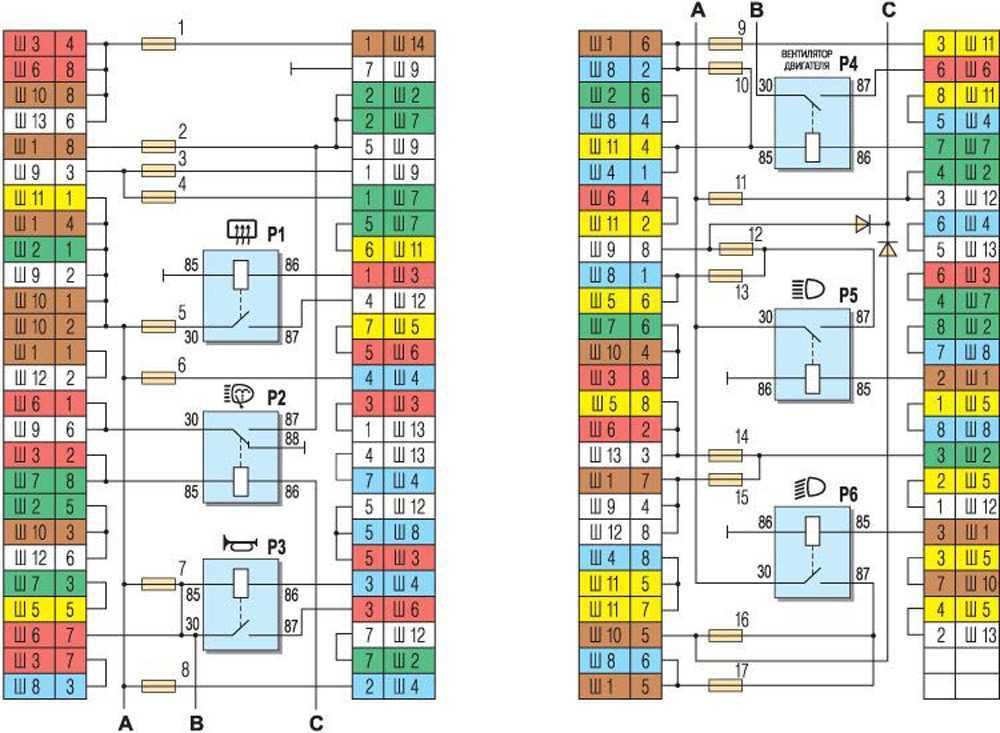

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Номер	Описание
1	Обеспечивает функциональность системы обогрева стекла.
2	Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3	Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4	Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5	Данное устройство обеспечивает функциональность источников освещения дальнего света.
6	Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Номер	Назначение
F1	Необходим для обеспечения функциональности основного реле.
F2	Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3	Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1	Основное реле.
R2	Устройство, применяющееся для обеспечения работы топливного насоса.
R3	Предохранительный элемент вентилятора радиатора мотора.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

Ш4-1 — Ш11-4;
Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
Ш1-4 — Ш10-1;
Ш5-3 — Ш10-7;
Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37.3701, то выполняется диагностика только последних трех цепей:

Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
Ш4 — разъем синего цвета, также находится в салоне;
Ш5 — разъем желтого цвета, в салоне;
Ш10 — коричневый разъем, располагается в подкапотном пространстве;
Ш11 — желтый разъем в подкапотном пространстве.

Модификации авто ВАЗ-2107

Блок нового образца

Весь функционал, габариты и подключение блока были сохранены. Блок предохранителей был переведён на применяемые во всём мире вставки ножевого типа midi-формата с плоскими контактами под стандартный разъём 6,3 мм. Схема чёрного ящика также изменилась. Европредохранители могли прослужить гораздо больше.

Номиналы также были приведены к стандартному ряду в трёх значениях – 7,5, 10 и 20 А. Те же семнадцать вставок уже располагались в два ряда, отдельно стояли четыре запасных предохранителя и пластиковый пинцет, облегчавший их замену. Схема коммутации цепей не изменилась, за редкими исключениями.

Взаимозаменяемость нового и старого блоков на разных машинах является условной. Мелкие изменения в электросхемах автомобилей могут потребовать незначительной доработки блоков автоэлектриком или самостоятельным образом. Это относится к коммутации цепей стартера, вентилятора радиатора, противотуманных фар и очистителей стекол.
