Не работает спидометр на ваз 2109

Датчик скорости ЭСУД ВАЗ 21083, 21093, 21099 инжектор

Назначение датчика скорости

Датчик скорости предназначен для определения скорости движения автомобиля блоком управления (контроллером) ЭСУД.

Устройство датчика скорости

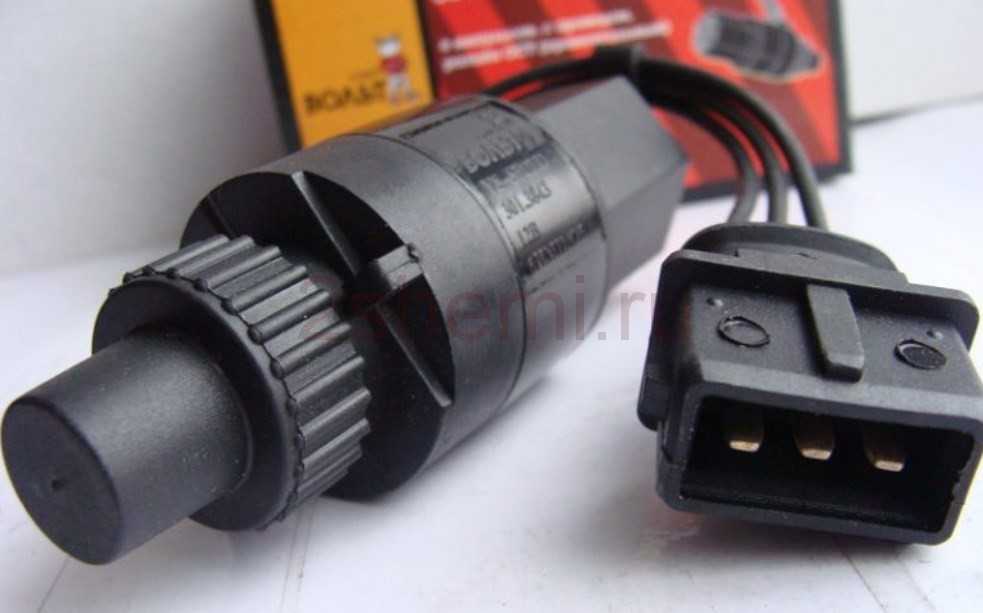

Датчик скорости инжекторных ВАЗ 21083, 21093, 21099 (низкая и высокая панель) представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится вал привода спидометра.

ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра.

Расположение на автомобиле

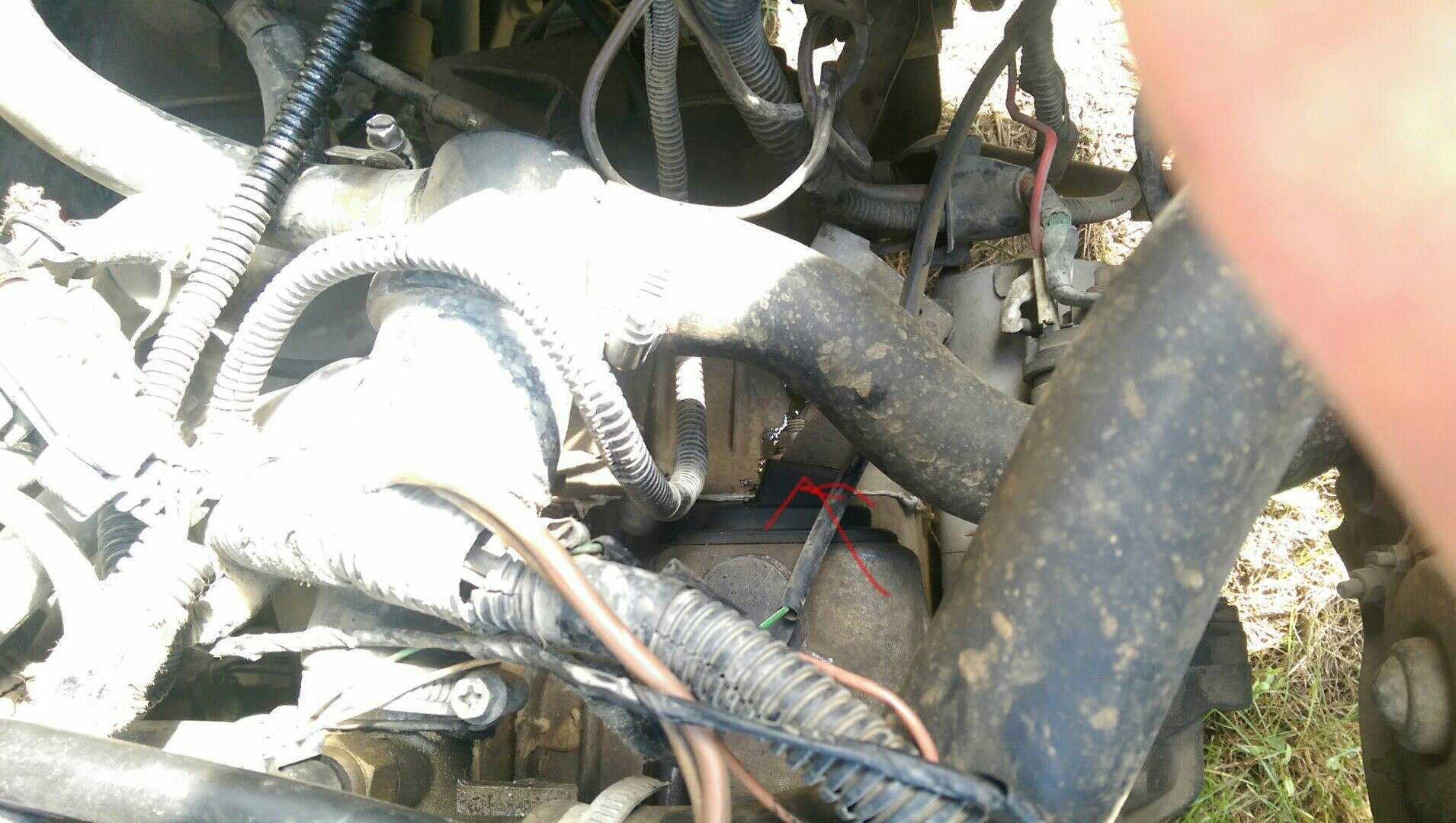

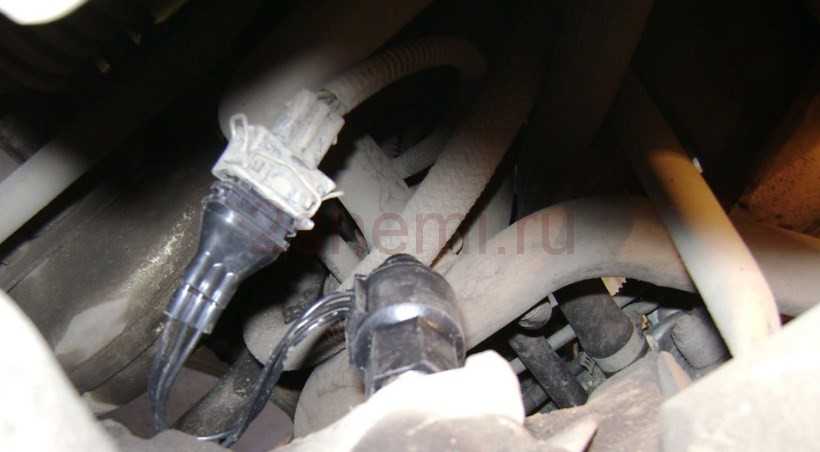

Датчик скорости на автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем устанавливается на коробке передач, со стороны привода переднего левого колеса (на корпусе привода спидометра).

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки и загорается лампа Chech Engine.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

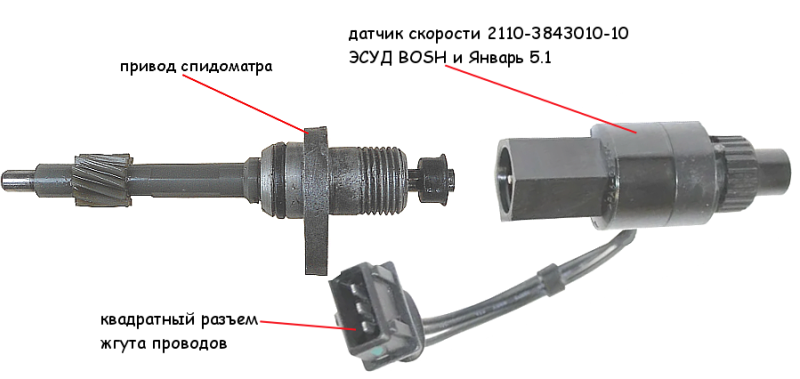

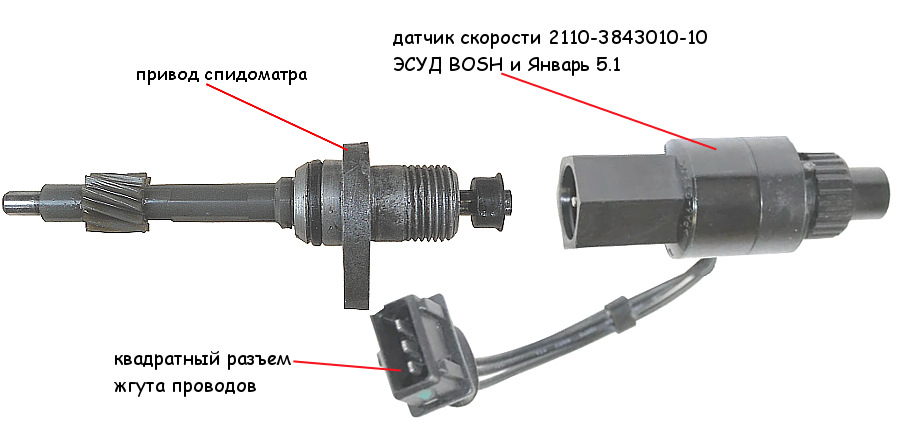

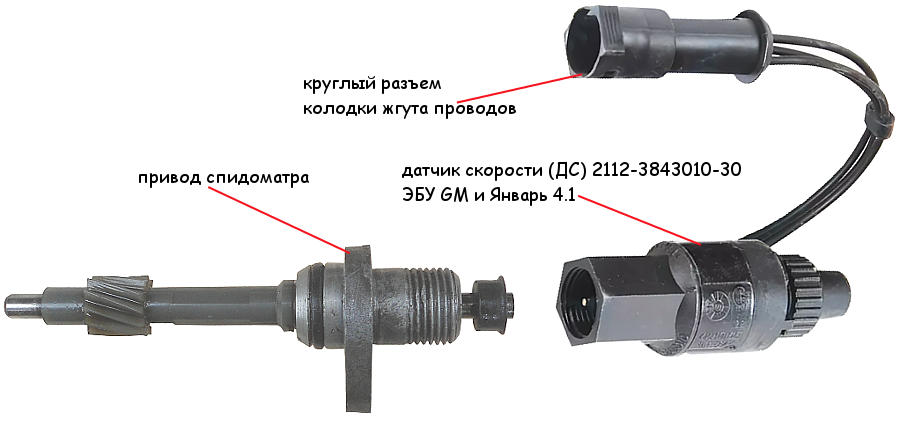

Датчики скорости с круглым разъемом колодки жгута проводов 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

— Показания датчика скорости также использует спидометр автомобиля на автомобилях с панелью приборов 2114.

— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.

Неисправности в спидометре: основные поломки и их ремонт

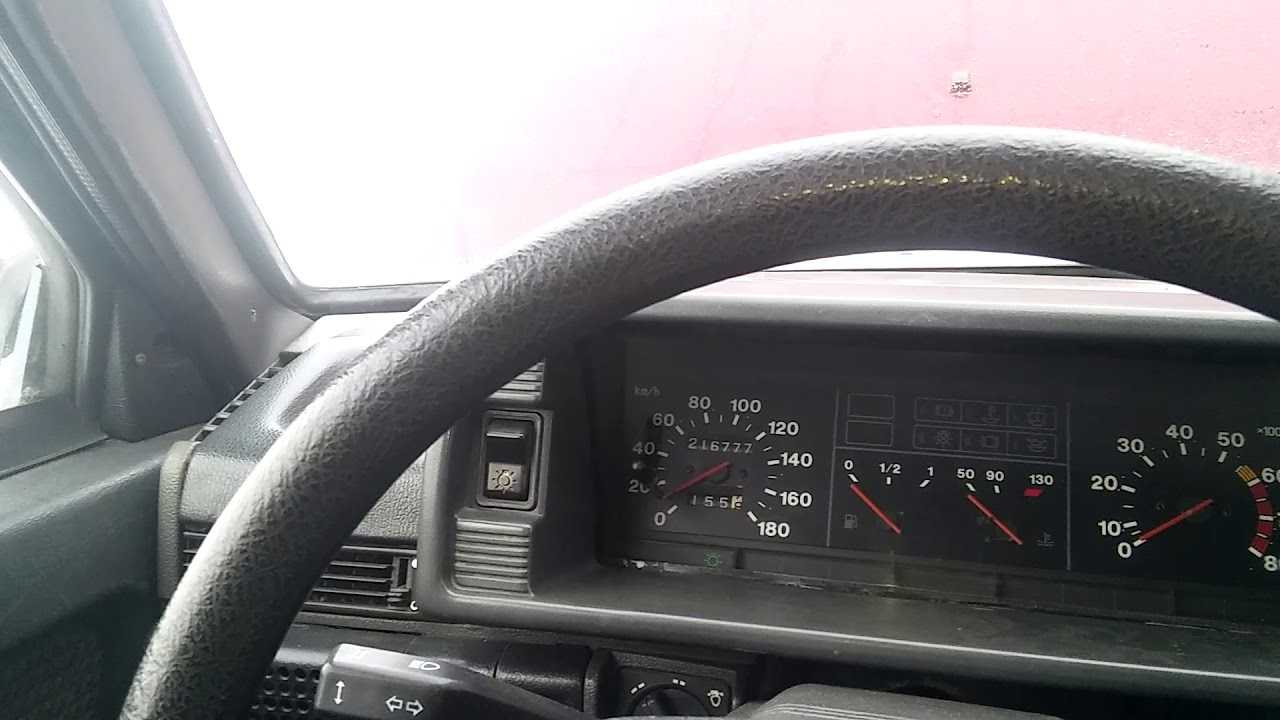

Спидометр автомобиля ВАЗ 2109 инжектор высокая панель может столкнуться с различными неисправностями, которые приводят к неправильной работе или полному отказу прибора. В данном разделе мы рассмотрим основные причины возникновения поломок в спидометре и способы их ремонта.

1. Сломанный кабель: одной из самых распространенных неисправностей является поломка кабеля, соединяющего спидометр с датчиком скорости. В этом случае прибор может показывать нулевую скорость или вообще не работать. Ремонт заключается в замене поврежденного кабеля на новый.

2. Неисправный датчик скорости: если кабель в порядке, проблема может быть в самом датчике скорости. В этом случае спидометр будет показывать неправильную скорость или работать с перебоями. Для ремонта необходимо заменить датчик на исправный экземпляр.

3. Поломка механизма спидометра: иногда ошибка спидометра может быть связана с поломкой внутренних механизмов. В такой ситуации ремонт может потребовать замены нескольких деталей или даже всего прибора. Точную причину поломки и необходимый объем ремонтных работ лучше установить в сервисном центре.

4. Проблемы с электрической цепью: неисправности в электрической цепи, связанной со спидометром, также могут привести к его неполадкам. Это может быть вызвано обрывом проводов, коротким замыканием или другими электрическими причинами. Ремонт в данном случае заключается в обнаружении и устранении неисправности в электрооборудовании автомобиля.

5. Проблемы с панелью приборов: иногда причина неправильной работы спидометра кроется в неисправности самой панели приборов или ее соединений. В этом случае ремонт может потребовать замены панели или проведения ремонтных работ на уровне электрических соединений.

При возникновении проблем со спидометром рекомендуется обратиться в сервисный центр или к профессионалам. Они смогут провести диагностику неисправностей и произвести качественный ремонт. Не стоит самостоятельно пытаться починить спидометр, особенно если не имеется достаточного опыта и знаний в данной области.

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

1. машину ставят на смотровую яму либо эстакаду;
2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
3. снимают корпус (его следует поддеть отверткой);
4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

Почему не работает спидометр на ваз 2110 — причины и ремонт

1. выдается неправильная информация о скорости движения ТС;
2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
3. перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
3. затем отключается прикуриватель;
4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как ускорить дворники на ваз 2114Замена подвесного подшипника на ваз 2107Как снять сиденье на ваз 2114Установка заднего бампера на ваз 2114. Пошаговая инструкцияКак заменить тросик открывания капота на ваз 2107Схема передней подвески на ваз 2108Направляющие клапанов для вазКак менять печку на ваз 2109 -2115, видео по замене

Какое масло заливать в двигатель ВАЗ 2115Выбираем масло для ВАЗ 2110Таблица цветов ВАЗ, коды, наименования, описаниеКоды ошибок ВАЗ — таблица со списком всех ошибок—> Мастера ВАЗа / Зубило / Ремонт и эксплуатация

Поломка спидометра ваз 2109, типовой спидометр ВАЗ

Замена датчика скорости авто

Что касается его расположения – ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Простите я не понял расположения датчика? То про выпускной коллектор пишите то про коробку Это ж совершенно разные места! А у меня гибкий вал идет к спидометру значит у меня нет датчика!

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

https://youtube.com/watch?v=7drLW_Qlgj4

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Расположение ДС

Проблемы с датчиком спидометра

Одной из частых причин неисправности спидометра на Ваз 21099 является поломка или неправильная работа датчика спидометра. Датчик спидометра отвечает за измерение скорости движения автомобиля и передачу соответствующих сигналов на панель приборов.

Существует несколько возможных проблем, которые могут возникнуть с датчиком спидометра на Ваз 21099:

• Поломка датчика. Если датчик спидометра поломан, то он может не передавать сигналы на панель приборов, что приводит к неработающему спидометру.
• Плохое соединение. При плохом или отсутствующем соединении между датчиком спидометра и панелью приборов также может возникнуть проблема с неисправностью спидометра.
• Загрязнение датчика. Если датчик спидометра покрыт грязью или влагой, это может привести к его неправильной работе или поломке.
• Проблемы с проводкой. Плохое состояние проводов или перебои в контактах между датчиком и панелью приборов могут вызывать неисправность спидометра на Ваз 21099.

Для решения проблемы с неисправностью датчика спидометра на Ваз 21099 можно предпринять следующие шаги:

1. Проверить датчик на работоспособность. Для этого можно воспользоваться мультиметром или заменить датчик на исправный.
2. Проверить и восстановить соединение. Если проблема заключается в плохом соединении, необходимо проверить состояние проводов и контактов, а также устранить возможные повреждения.
3. Очистить датчик. Если датчик спидометра загрязнен, его можно очистить от грязи и обработать специальным средством для удаления влаги.
4. Проверить проводку. В случае проблем с проводкой, нужно проверить состояние проводов, розеток и контактов, а также устранить повреждения или заменить неисправные детали.

В случае, если причина неисправности спидометра все же не связана с датчиком, необходимо обратиться к специалистам для диагностики и ремонта.

Спидометр на ВАЗ 2110: диагностика и замена

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Сегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Виды поломок

Существует несколько причин, из-за которых может перестать эффективно работать спидометр. Рассмотрим их в нашей таблице.

Тип поломки

Способ устранения

Данный тип неисправности самый несерьезный. Но из-за этого стрелка падает вниз или прыгает. Для устранения поломки зачистите контакты от скопившейся грязи

Определить неисправность можно по падающей или прыгающей стрелке после запуска мотора. Но визуально она проявляется не всегда. Для определения перетирания выполняется прозвон проводки тестером

Отказывает в работе датчик

Самый эффективный способ проверки — извлечь старый датчик скорости и поставить на его место новый. Если спидометр заработает после этого, причина очевидна. Датчик ломается из-за нарушения герметичности корпуса, вследствие чего внутрь проникает влага, грязь

Разъемы в десятке расположены так, что находятся под постоянным воздействием грязи. От этого стрелка может начать прыгать или падать вниз. Единственная мера — проверить и очистить разъемы

Изношенный вал — не редкая причина отказа спидометра. Данную неполадку можно назвать наиболее распространенной при прыгающей стрелке спидометра. Потребуется замена вала

Не торопитесь покупать новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, опробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух крупных указателей, находящийся рядом с тахометром.

К сожалению, особенность ремонта спидометра на десятке такова, что приобрести запчасти для этого агрегата практически невозможно. Потому единственное решение — это замена всего щитка.

Единственным преимуществом замены щитка со спидометром является возможность смотать пройденный пробег. Так что затраты на ремонт частично могут компенсироваться тем, что ваш одометр будет показывать пробег значительно меньше реального. А это выгодно можно использовать при продаже автомобиля.

Замена ДС

После проведенной диагностики вы обнаружили, что стрелка падает или постоянно скачет сверху вниз из-за неработающего датчика скорости, то данную проблему вполне можно решить своими собственными руками.

Для работы вам пригодятся специальные ключи. Замену датчика скорости рекомендуется выполнять над силовым агрегатом:

• Отключите минусовую клемму от аккумуляторной батареи;
• Снимите контактные фишки;
• Ключом демонтируйте проблемный датчик скорости;
• Если вышел из строя шток, придется демонтировать привод. Данную работу выполняйте очень аккуратно и последовательно.

Если же ненормальное поведение стрелки спидометра привело вас к необходимости поменять весь спидометр в сборе со щитком, самостоятельно выполнять подобную работу настоятельно не рекомендуем. Только наличие большого опыта, багажа знаний и умений дает вам возможность провести подобные манипуляции.

Источник

Почему не работает спидометр на ВАЗ 2109 инжектор европанель

Здравствуйте! Меня зовут Алексей Диваков, и я являюсь автомехаником с многолетним опытом работы. Сегодня я хочу рассказать вам о причинах неработы спидометра на ВАЗ 2109 инжектор с европанелью. Этот автомобиль на протяжении многих лет был одним из самых популярных моделей в России, и частые проблемы со спидометром вызывают немало вопросов у владельцев. В этой статье я разберу основные причины неисправностей спидометра и предложу решения для их устранения.

Неисправности датчика скорости

Одной из наиболее распространенных причин неисправности спидометра на ВАЗ 2109 является поломка датчика скорости. Датчик скорости отвечает за передачу данных о движении автомобиля на спидометр. Если датчик скорости не функционирует должным образом, спидометр может оставаться на нуле или показывать неправильную скорость. Причиной поломки датчика может быть коррозия, обрыв проводки или его физическое повреждение.

Проблемы с приводом спидометра

Еще одна причина неисправности спидометра может быть связана с приводом спидометра. Привод спидометра состоит из кабеля или электронного датчика, который передает обороты колес на спидометр. Если привод спидометра изношен, поломан или не затянут, то спидометр перестанет функционировать корректно. В таком случае, необходимо заменить или отрегулировать привод спидометра.

Возможные проблемы с приводом спидометра:

• Износ или поломка кабеля привода спидометра.
• Повреждение зубчатого венца на колесе.
• Неисправности в механизме привода спидометра.

Если обнаружены проблемы в приводе спидометра, следует обратиться к специалисту для проведения ремонта или замены неисправных деталей.

В заключение, причин неработы спидометра на ВАЗ 2109 инжектор европанель может быть несколько, но основные проблемы связаны с датчиком скорости и приводом спидометра. Если вы столкнулись с подобной проблемой, рекомендую обратиться к профессионалу, который поможет определить и устранить причину неисправности. Помните, что безработный спидометр может представлять опасность на дороге, поэтому ремонт следует выполнять как можно скорее.

Поиск неисправности

1. Сначала требуется открутить гибкий вал от коробки переключения передач автомобиля. Это делается обычными пассатижами. Открутите гайку на тросу, а также открутите вал от коробки переключения передач ВАЗ 21099. Далее покрутите вал, лучше это делать дрелью, зажав трос в патроне одновременно включив дрель, поскольку данный способ гораздо удобнее. В случае отклонения стрелки, спидометр исправен.
2. В случае, если спидометр работает, то внимательно осмотрите привода вала. Они могут потерять своё заводское сечение из-за чего вал будет проскальзывать, а стрелка спидометра ВАЗ 21099 дергаться. В случае исправного наконечника вала, замените сам вал.
3. Если на автомобиле установлен электронный спидометр, тогда осмотрите проводку. Довольно часто она перетирается. А провода, находящиеся около выпускного коллектора, подвергаются температуре, в результате изоляция плавится и происходит замыкание.
4. Износ троса спидометра. Со временем, он может приобрести заусенцы, дать трещину и вовсе порваться.

Возможны также данные варианты: изношенность шестеренок спидометра, изменение формы стрелочки скорости.

Также из строя мог выйти датчик скорости. Существует три основных способа проверки прибора:

Первый способ проверки

• демонтируйте датчик;
• используя мультиметр, найдите контакт, создающий импульсы;
• к оси датчика скоростей присоедините трубку и вращайте ее;
• во время вращения проверяйте изменение напряжение, подающиеся на датчик скорости;
• скорость вращения трубки должна быть пропорциональна частоте возникновения импульсов и напряжению, подающемуся на датчик скорости.

Второй способ проверки

• при помощи домкрата поднимите одно колесо в арке автомобиля;
• подключите мультиметр к датчику скорости, как сказано в первом способе;
• крутите вывешенное колесо машины;
• если во время вращения колеса импульсы учащаются и растет напряжение, то датчик исправен.

Третий способ проверки

• возьмите контрольную лампу или обычную лампочку, рассчитанную на 12 вольт (можно взять лампу от ВАЗ 21099, находящуюся в поворотнике);
• выньте импульсный провод и присоедините его к лампочке;
• вывесьте одно переднее колесо в арке при помощи домкрата, как во втором способе;
• вращайте колесо автомобиля;
• в случае, если на контрольной лампе появится минус или если обычная лампа напряжением в 12 вольт начнет мигать, то датчик в рабочем состоянии.

Если в результате проверки датчик скорости оказался исправным, то проверьте привод датчика скорости. Чтобы это сделать, нужно вывесить переднее колесо в арке, найти привод датчика скорости. Крутите колесо автомобиля и проверяйте стабильность вращения привода.

Назначение спидометра и возможные причины неполадок

Прежде чем разбираться, почему на ваз 2109 стрелка спидометра прыгает, вам стоит понять, что где находится и для чего предназначено. Спидометры предназначены, чтобы преобразовывать частоту вращения исходящую от приводного вала к датчику спидометра в показания скорости движения машины и вдобавок количество оборотов, которые осуществляет приводной вал датчика спидометра, преобразуются в показания счетчика пути (километраж) пройденного автомобилем. А вот когда прыгает стрелка спидометра либо вообще крутится, как ей хочется, может и застыть в одном положении, означает, что возникли проблемы с механизмами спидометра и причин тому может быть сразу несколько. Это:

Почему не работает спидометр на четырке: проверяем датчик скорости

• Поломка внутри самого спидометра(см.ВАЗ 2109: как выполнить правильно ремонт спидометра)
• Обрыв либо повреждение тросика спидометра
• Сломался редуктор спидометра (он же привод)

Диагностируем неисправность

Важно сначала понять, почему ваз 2109 не работает спидометр:

• Чтобы найти причину, залезаем под автомобиль со смотровой ямы, эстакады либо подъемника
• При отсутствии таковых можно обойтись и таким способом — просто слегка приподнять автомобиль, поставить надежную подстраховку (деревянные толстые широкие бруски – кирпичи использовать нельзя), затем откручиваем гайку, крепящую тросик спидометра
• Зовем помощника и с его помощью проверяем исправность спидометра и его троса
• В то время как вы снизу рукой крутите, трос спидометра (отсоединив его от привода) в одну затем другую сторону в салоне помощник следит за стрелкой- если при этом стрелка спидометра прыгает, значит трос и спидометр рабочие, и следует проверить привод
• Однако бывают случаи, хотя стрелка и прыгает, в тросике может все равно быть проблема, он распушился внутри оплетки и иногда задевает за нее
