Система отопления ваз 2115

Комбинация приборов ВАЗ 2115

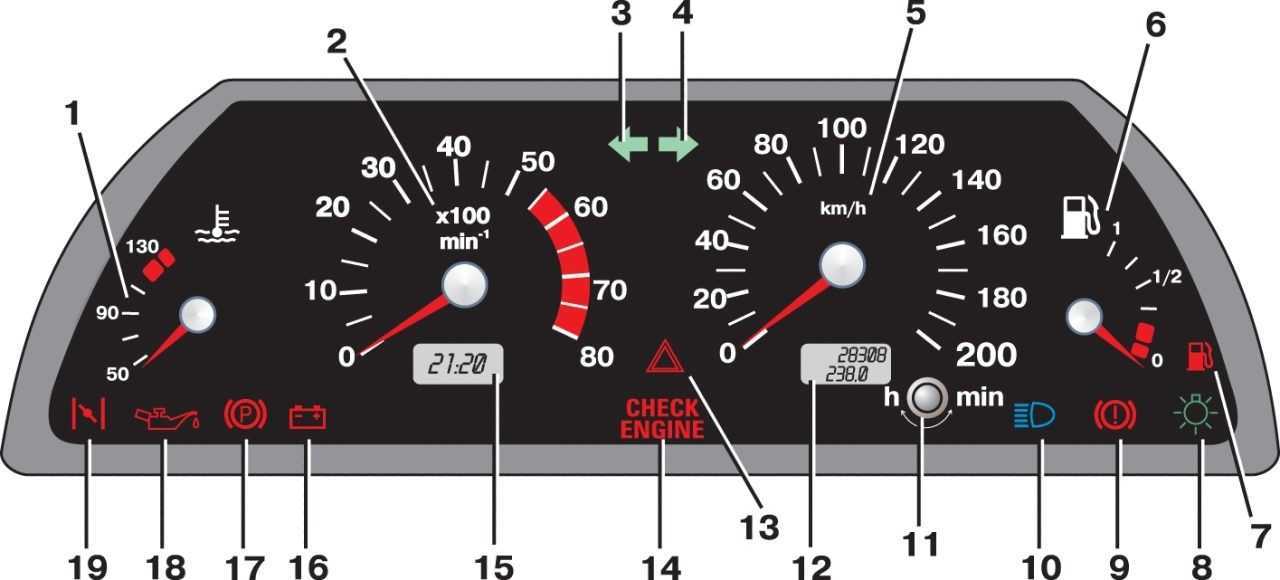

Рис. 1.3. Комбинация приборов

1 (рис. 1.3) – указатель температуры охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.

2 – тахометр. Указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы — опасные для двигателя режимы.

3 – контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 – контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

5 – спидометр.

6 – указатель уровня топлива.

7 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина.

8 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 – контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

10 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

11 – кнопка сброса показаний.

12 – индикатор пробега. Верхняя строка индикатора индицирует суммарный пробег автомобиля, а нижняя — является суточным счетчиком пройденного пути. Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 5 с на остановленном автомобиле.

Обнуление показаний суточного счетчика происходит таким же образом и при снятии клеммы с аккумуляторной батареи.

13 – контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.

14 – контрольная лампа «проверьте двигатель» (На автомобилях, изготовленных до 2000 года, изображался словесный символ – «CHECK ENGINE»). Подключается в том случае, если автомобиль оборудован системой впрыска топлива. Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и при отсутствии неисправности она гаснет. В случае обнаружения какого-либо дефекта в системе лампа мигает или горит постоянно.

15 – индикатор времени и температуры. Переключение между индикацией времени и индикацией температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11.

При включении зажигания при температуре окружающего воздуха выше +2 °С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2 °С индикатор в течении 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показание которой первые 10 с происходит в мигающем режиме.

При повышении температуры наружного воздуха выше +3 °С и повторном ее снижении до +2 °С:

– в случае индикации часов индикатор автоматически переключается на индикацию температуры, показания которой первые 10 с высвечиваются в мигающем режиме;

– в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом.

Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» – часы и «m» – минуты.

После снятия клеммы с аккумуляторной батареи и последующего восстановления напряжения отсчет времени производится от нулевого значения.

16 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

17 – контрольная лампа включения стояночного тормоза. Загорается красным светом при включении стояночного тормоза.

18 – контрольная лампа недостаточного давления масла. Загорается красным светом, если давление в системе смазки двигателя недостаточное.

19 – резерв.

На часть выпускаемых автомобилей устанавливается комбинация приборов без индикатора времени и температуры. В этом случае обнуление показаний суточного счетчика пройденного пути производится кратковременным нажатием на кнопку сброса.

Видео про «Комбинация приборов» для ВАЗ 2115

СЕКРЕТ Замены лампочек панели приборов ваз 2115.

панель приборов,тарпеда,регулятор подсветки,ваз 2115

Самодиагностика панели приборов. ВАЗ 2110, 2111, 2112. Ваз 2114, 2115, ЛАДА.

Причины поломок системы охлаждения ВАЗ-2115

Ничто не вечно, поэтому система охлаждения тоже может сломаться. Справиться с неисправностью может каждый автолюбитель, сделать это своими руками несложно, тем более вы теперь знаете, как выглядит и работает схема охлаждающего устройства ВАЗ-2115.

Для начала следует точно определить возникшую проблему, это может быть:

1. Неверное срабатывание термостата. Проверяем термостат на исправность: запускаем двигатель ВАЗ-2115 и ждем пока температура двигателя достигнет 97 градусов. Теперь ощупайте нижний патрубок, находящийся под термостатом: если он холодный, сломался клапан термостата.
2. Не хватает уровня охлаждающей жидкости или старую отработанную субстанцию нужно заменить на новую. Антифриз легко заменить, не прибегая к помощи профессионалов: подставив под машину емкость, слейте старый антифриз, затем хорошенько пройдитесь по системе охлаждения, очистив ее от грязи специальными моющими средствами, их можно приобрести в автомагазине. Осталось залить новую жидкость. ВАЗ-2115 инжектор проще в обслуживании, чем машина с радиатором. Чтобы слить жидкость при радиаторном устройстве, воспользуйтесь такой инструкцией:
3. снимите с двигателя защиту;
4. отодвиньте регулятор температурного режима печного отопителя влево, переставив на самую высокую температуру;
5. откройте крышку расширительного бачка;
6. подставьте под радиатор тару, оставьте в открытом положении сливную пробку и слейте старый антифриз (берясь за сливную пробку, делайте это бережно, иначе есть вероятность заливания генератора);
7. 10 минут и антифриз слит, можно заливать новый тосол.
8. Нарушение герметичности системы охлаждения ВАЗ-2115. В замкнутом пространстве температура для закипания достигает 130 градусов, а в нормальных условиях составляет 108 градусов. Как видите, недостаточная герметичность провоцирует плохую работу системы охлаждения.

Как можно решить эту проблему? Купить специальный антифриз, но при этом внимательно читайте на упаковке состав – в средстве для охлаждения должны присутствовать флуоресцентные добавки. Эти компоненты обеспечивают подсветку в ультрафиолете, благодаря которой определить трещину становится намного легче, чем вслепую.

Теперь вы знаете точную схему системы охлаждения ВАЗ-2115 и сможете справиться с устранением поломок самостоятельно. Если не уверены в своих силах, заручитесь помощью друга и приступайте к ремонту.

Принцип работы и устройство отопительной системы ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

• Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
• Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
• Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
• Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

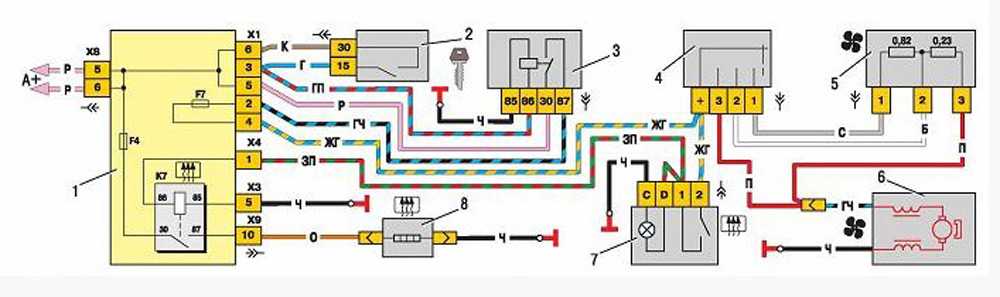

Схема подключения отопительной системы ВАЗ

1. Монтажный блок.
2. Зажигание.
3. Разгрузочное реле зажигания.
4. Переключатель двигателя печки.
5. Добавочный резистор.
6. Мотор печки.
7. Кнопка управления печкой.
8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

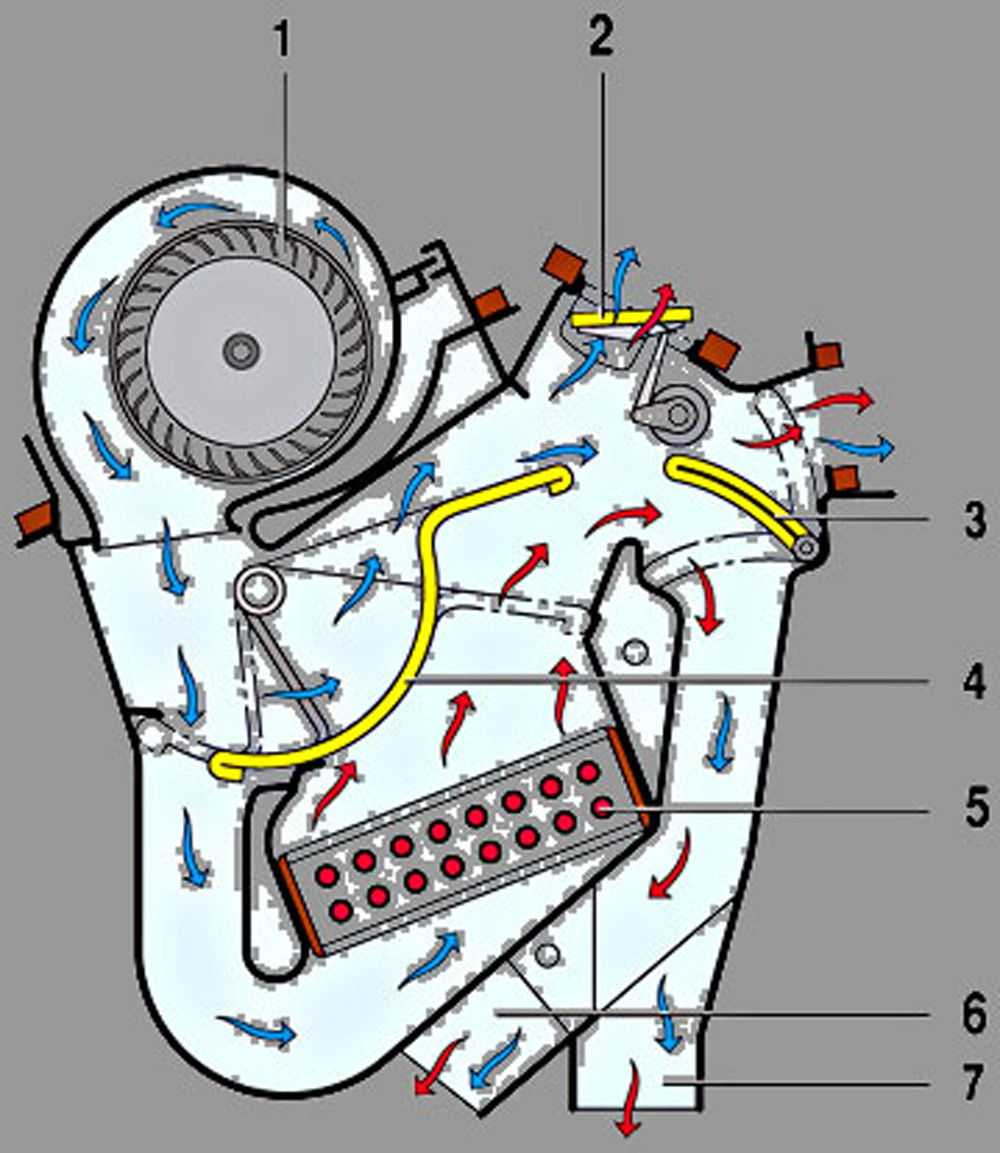

Схема работы отопителя

1. Вентилятор.
2. Заслонка обдува лобового стекла.
3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
4. Заслонка, управляющая печкой.
5. Радиатор.
6. Обдув ног водителя.
7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом. Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Диагностика автомобиля

• Лампочки-индикаторы, свидетельствующие о количестве необходимых для работы автомобиля расходных элементов – бензина, масла, тормозной жидкости и тд;
• Спидометр и тахометр;
• Управляющий элемент для переключения режима работы спидометра.

Износ тормозных колодок Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Устройство печки на автомобиле ВАЗ-2114

Схема отопителя ВАЗ-2114 такова, что для замены конструкции придётся демонтировать приборную панель вместе с облицовкой туннеля напольного покрытия

После этого необходимо будет с предельной осторожностью отсоединить воздуховод, посредством которого подаётся в салон тёплый поток воздуха

Чтобы отопление начало функционировать должным образом, автомобилист должен совершить подобные манипуляции с электрическими проводами, которые соединены с резистором, электрическим силовым агрегатом вентилятора, а также с двумя шлангами краника (с подводящим и отводящим).

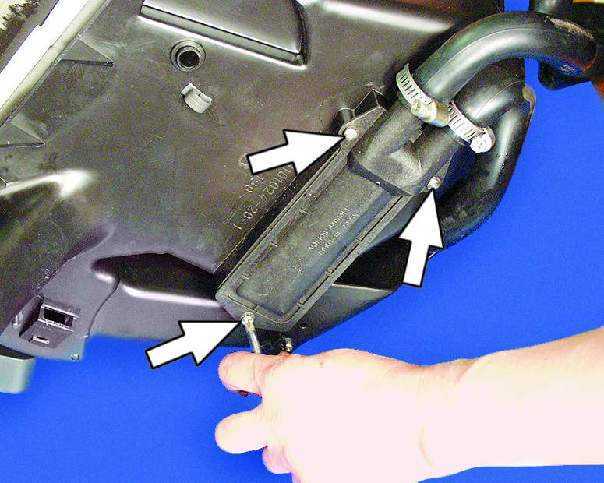

После этого необходимо снять обе гайки, посредством которых крепится краник к щитку передка. Демонтаж уплотнителя, который находится на трубках краника, позволит аккуратно убрать четыре гайки, крепящие отопительный агрегат к кузову автомобиля.

Если автомобилист понимает устройство печки в автомобиле ВАЗ-2114, он сможет аккуратно убрать прежнее нагревательное приспособление и на освободившееся место установить новый агрегат в том порядке, который противоположен его демонтажу

Важно помнить о том, что в конце процедуры необходимо всё проверить и отрегулировать

Руководство по снятию и доработке

Панель приборов ваз 2114: описание символов

Если во время движения появляются индикаторы, это не всегда свидетельствует о неисправности в работе узлов. Возможно, проблема заключается просто в неработоспособности датчика, отвечающего за работу агрегата. Или же проблема может заключаться в обрыве проводке или плохих контактах разъема. Поэтому сразу паниковать не нужно. Ниже на видео представлен результат тюнинга контрольного щитка «десятки». Автор видео — proVAZ-2110 — планировал произвести тюнинг таким образом, чтобы цвет спидометра и прочих датчиков был белым, однако он не учел, что пластик на приборке изначально был желтый. Соответственно, конечный результат автора видео не порадовал.

https://youtube.com/watch?v=S8vaatJ0Ugk

Часто автолюбители решают сделать , чтобы улучшить внешний вид в салоне машины. Чтобы сделать это, можно просто снять накладку панели и просто снять обычные лампы. Установив вместо них светодиоды. Такой контрольный щиток позволит усилить яркость индикаторов. Если есть необходимость, можно установить более современную европанель, которая позволит преобразовать салон «десятки». Если вы хотите произвести тюнинг просто контрольного щитка, можно установить на него новую накладку.

Для этого потребуется:

1. Сначала обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите минусовой провод от аккумулятора.
2. Далее, демонтируется , для этого выкручиваются все необходимые болты.
3. Следующим этапом будет снятие креплений панели управления к накладке. Сделав это, можно извлечь из гнезда сам контрольный щиток. После эти действий можно демонтировать стеклянную маску.
4. Затем отключаются все колодки, которые подводят к щитку.
5. Теперь устанавливается новая накладка на 2110. Если нужно, вместо обычных лампочек установите светодиоды. Дальнейшая сборка производится в обратном порядке.

При работе с электрикой всегда необходимо быть осторожным. Если вы повредите хотя бы один провод при снятии либо установке приборной панели, это может привести к печальным последствиям, вплоть до неработающих устройств на щитке. К примеру, часто владельцы «десяток» сталкиваются с проблемой неработоспособности спидометра, что обычно связано с проводкой. Поэтому всегда, работая с приборной панелью, будьте осторожны. К тому же, после разбора щитка приборов, вернее снятия стрелок, есть вероятность показа искаженных показаний.

Загрузка …

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.  При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

• засорен радиатор печки или в нем образовалась воздушная пробка;
• заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
• кран открывается не полностью — это одна из основных причин плохо греющей печки;
• образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

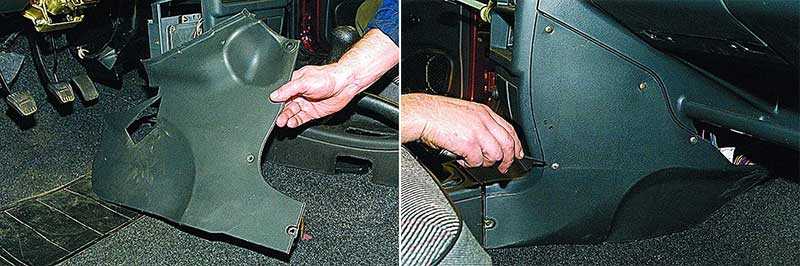

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

• Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.

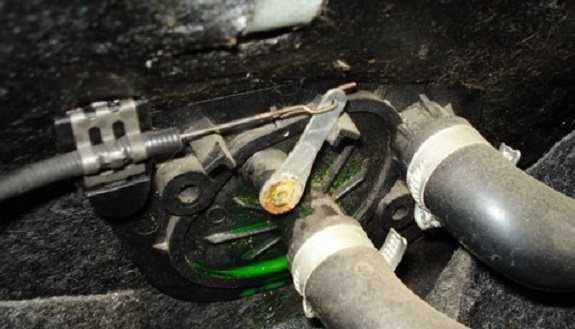

• Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
• Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
• Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
• Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
• Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
• Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
• Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
• Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

Система отопления и вентиляции ВАЗ 2108 2115

Воздуховоды отопителя и детали управления ВАЗ 2108 – 2115

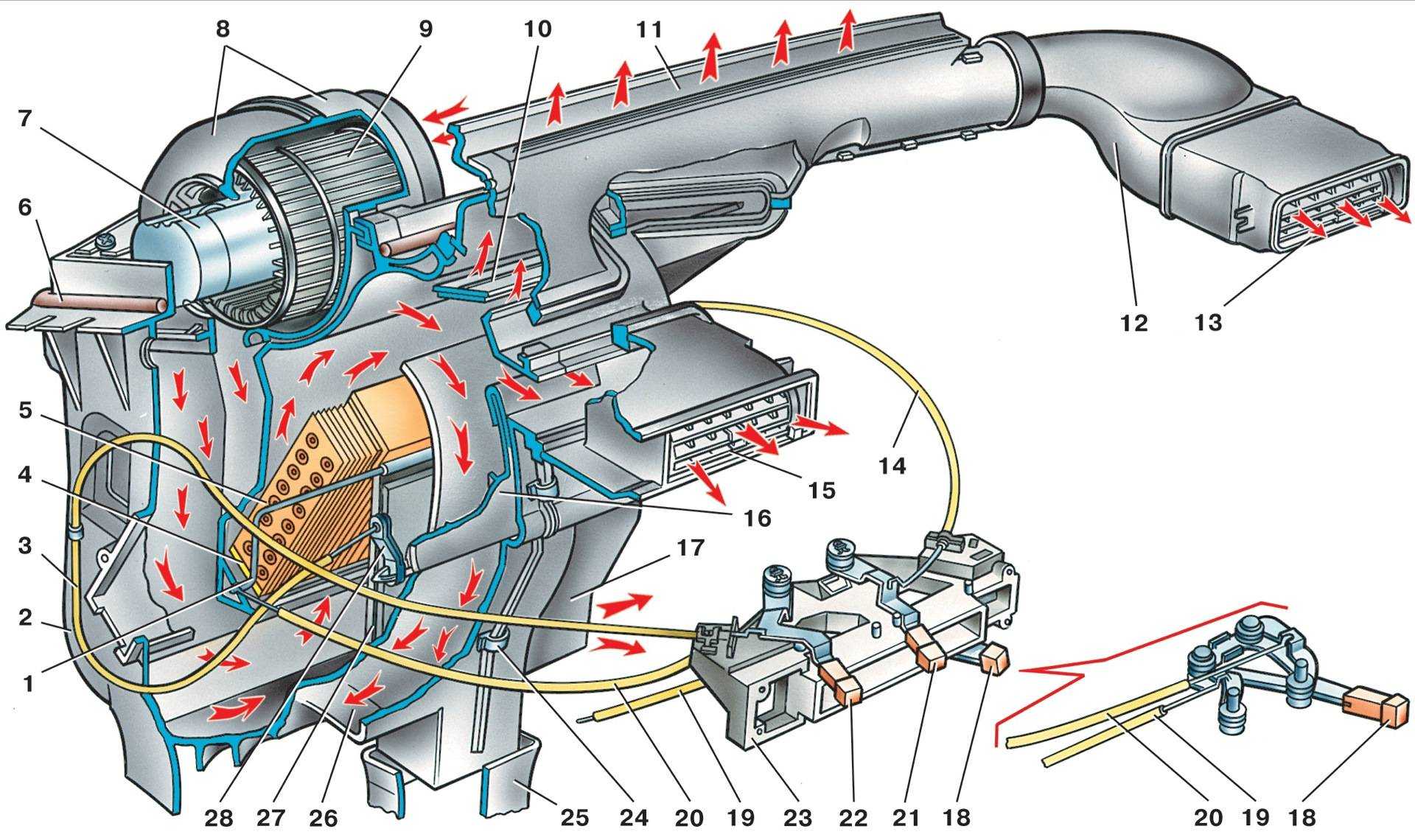

1 – окно подачи воздуха в ноги водителя и пассажира; 2 – тяга управления краном; 3 – кожух отопителя; 4 – тяга заслонки обогрева ног; 5 – кран отопителя; 6, 10 – боковое сопло; 7, 9 – воздуховод бокового сопла; 8 – воздуховод обогрева ветрового стекла; 11 – центральное сопло; 12 – тяга заслонки обогрева стекла; 13 – рукоятка управления краном и заслонкой отопителя; 14 – рукоятка управления заслонкой обогрева ветрового стекла; 15 – рукоятка управления заслонкой обогрева ног; 16 – тяга заслонки управления отопителем; 17 – воздуховод внутренней вентиляции; 18 – окна обогрева ног задних пассажиров.

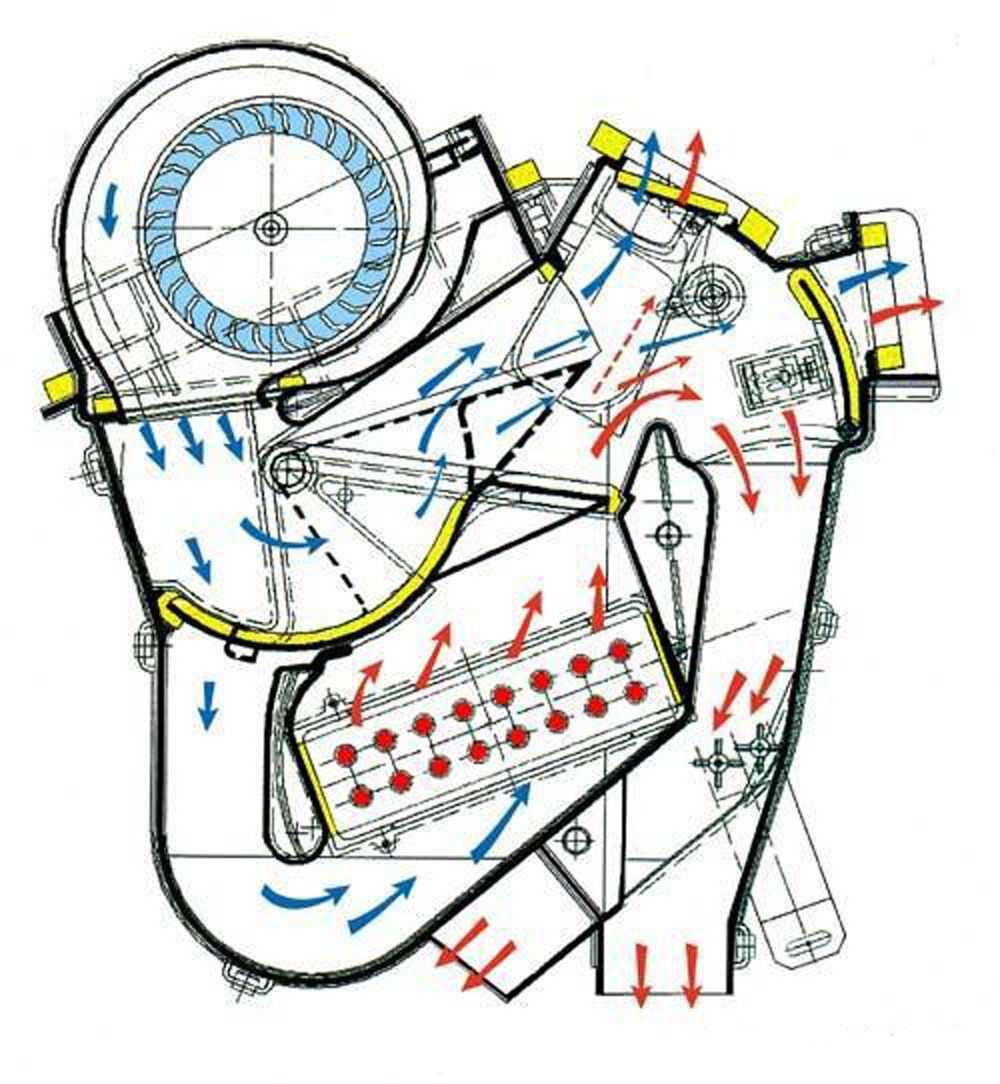

Cхема работы отопителя ВАЗ 2108 – 2115

а – ВАЗ-2108; б – ВАЗ-2108-01; 1 – рабочее колесо вентилятора; 2 – воздуховод обогрева ветрового стекла; 3 – заслонка обогрева ветрового стекла; 4 – заслонка обогрева ног; 5 – заслонка центрального сопла; 6 – центральное сопло; 7 – радиатор; 8 – заслонка управления отопителем; 9 – окно обогрева ног водителя; 10 – воздуховод внутренней вентиляции.

Описание конструкции системы отопления и вентиляции ВАЗ 2108 – 2115

Воздух может поступать в салон через верхние щели на панели приборов, боковые и центральные сопла воздуховодов, отверстия в кожухе отопителя (к ногам), а также через опущенные стекла дверей. Для увеличения подачи воздуха служит электровентилятор.

Часть «Самар» с августа 1998 года комплектуется отопителем 2108–01. Отопитель 2108–01 отличается почти горизонтальным расположением радиатора и другим распределением воздушных потоков: в промежуточных положениях заслонки горячий воздух поступает снизу, благодаря этому к стеклам подается более прохладный воздух, а к ногам — более теплый.Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется четырехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней, подключенный напрямую, вентилятор вращается с максимальной скоростью. Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха (25±10)°С — 4100±200 мин–1. Потребляемая сила тока при максимальной частоте вращения — не более 14 А.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя, т.к. можно нарушить его балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Для подогрева воздуха служит отопитель, использующий тепло охлаждающей жидкости двигателя. Радиатор отопителя установлен в кожухе отпителя и состоит из двух пластмассовых бачков и двух рядов алюминиевых трубок с напрессованными пластинами (в правом бачке — перегородка). Поток жидкости через радиатор (не зависит от термостата) создается насосом охлаждающей жидкости двигателя и регулируется краном, прикрепленным к щитку передка. Управление отопителем осуществляется двумя рукоятками распределения потоков воздуха и рукояткой управления краном и заслонкой отопителя.
