Электрооборудование Ваз 21213, 21214 Нива
21. Электрооборудование
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.
Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.
Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).
| При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены. |
Цепи, защищаемые плавкими предохранителями
| № предохранителя | Защищаемые цепи (ток) |
| 1 (16 А) | Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла |
| 2 (8 А) | Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр |
| 3 (8 А) | Левая фара (дальний свет).Контрольная лампа дальнего света фар |
| 4 (8 А) | Правая фара (дальний свет) |
| 5 (8 А) | Левая фара (ближний свет) |
| 6 (8 А) | Правая фара (ближний свет) |
| 7 (8 А) | Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света |
| 8 (8 А) | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей |
| 9 (16 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения |
| 10 (16 А) | Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала) |
| 13 (8 А) | Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар |
| 15 (16 А) | Прикуриватель |
* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.
Где Находится Реле Стартера На Ниве – Автоновости и советы по ремонту автомобиля
Где находится реле стартера Нивы Шевроле
Реле – устройство, которое питается постоянно электротоком от аккумулятора. Оно состоит из шестеренки с зубчиками, которая имеет сцепление с венцом маховика, когда реле начинает работать. В результате коленчатый вал двигателя вращается, и автомобиль заводится. Во время работы реле соединяет маховик и шестерни бендикса. Стартер будет работать впустую, если реле не выдвинет шестерню.
Когда заводят мотор, то во время срабатывания зажигания подается питание на все обмотки, которые находятся в стартере. Эти обмотки бывают двух видов: втягивающие и удерживающие. Стартер соединяется с втягивающей обмоткой, а вся схема управления корпусом начинает работать благодаря удерживающей обмотке. Когда ток поступает к клеммам, появляется
не заводится нива, способ как завести стартер напрямую от АКБ.
Замена реле стартера на ваз
замена реле стартера на ваз.
Если реле стартера работает хорошо, то питание находится на отметке в 8 В, и температура не превышает показатель 25 °С. В том случае, когда питание выше данной отметки, тогда нужно искать неисправности в стартере и его реле.

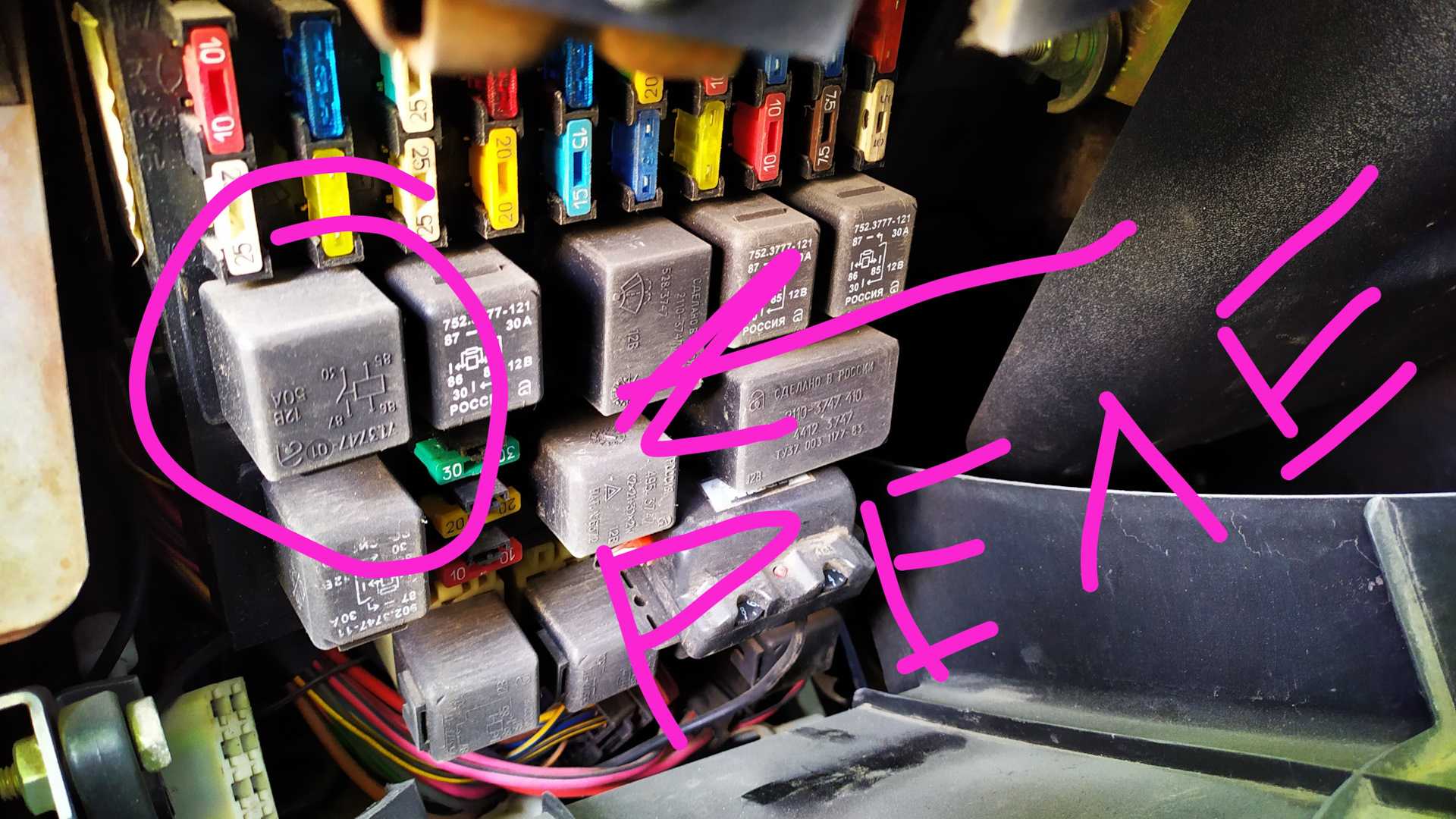

Итак, где же находится реле стартера в автомобиле Нива Шевроле
С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.
Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:
контакты сгорели, вышли из обмотки или износились;
разрушились детали внутри этого механизма.
Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:
если под капотом жуж
если стартер работает, но мотор не запускается;
если стартер щелкает и не запускается.
При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.
Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.
Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левая фара (дальний свет), контрольная лампа включения дальнего света
Правая фара (дальний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителя
Электростеклоподьемники передних дверей Электропривод боковых зеркал
Электровентилятор климатической установки, компрессор кондиционера
Обогреватели боковых зеркал
Плафон освещения салона центральный
Электровентилятор климатической установки, компрессор кондиционера
Варианты тюнинга
Выбор вариантов для тюнинга не особо большой:
- Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
- Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
- Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.
1. Приборка с диодной подсветкой
2. Цифровой контрольный щиток
3. Приборка с т.н. колодцами
Реле и схема предохранителей ВАЗ Нивы
Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.
Блок предохранителей ВАЗ Нива старого и нового образца
В общих чертах разница между двумя блоками выглядит так:
Новый дополнительный блок
Старый дополнительный блок
Сила тока (ампер)
За что отвечает
Сила тока (ампер)
За что отвечает
Лампы поворотников, реле-прерыватель поворотников и аварийки
Реле дневных фар, Лампы дневных фар
Задние противотуманные огни, их реле
Противотуманные фары и их реле
Схема предохранителей ВАЗ Нива на инжектор
Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.
Блок предохранителей ВАЗ 21214 Нива с описанием
Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.
Сила тока (ампер)
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левый дальний свет, контрольная лампа включения дальнего света
Правый дальний свет
Левый ближний свет
Правый ближний свет
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:
Сила тока (ампер)
За что отвечает
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации)
Реле дневных ходовых огней, лампы дневных ходовых огней
Лампы и реле заднего противотуманного огня
Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:
Сила тока (ампер)
Контакты реле правого электровентилятора
Контакты реле левого электровентилятора
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера
Схема предохранителей ВАЗ 2131 Нива
Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.
Схема предохранителей карбюраторной ВАЗ Нивы
Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:
схема, расположение и способы замены
Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.
Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.
Расположение
Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами
Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути
Таблица с расшифровкой схемы
Необходимые инструменты
Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:
- набор новых электропредохранителей;
- набор ключей;
- отвертка.
Набор ключей, который должен быть у каждого автолюбителя
Этапы
Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
Смотрим по схеме, где находится перегоревший предохранитель.
Находим его в колодке и извлекаем.
Берем такой же по номиналу и устанавливаем на место извлеченного.
Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
Теперь снимаем непосредственно сам блок.
Отсоединяем колодочку с проводами.
Меняем блок.
Устанавливаем в него предохранители.
Закрепляем его гайками.
Возвращаем на место кожух и закручиваем винты.
На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.
Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент
Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент. Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего. Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего
Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.
В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.
Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.
Местоположение реле стартера на Ниве 2121: особенности
Реле стартера на Ниве 2121 – это один из наиболее важных элементов, который отвечает за запуск двигателя автомобиля. Найти его местоположение на вашей Ниве не сложно, если знать несколько особенностей.
Во-первых, реле стартера в большинстве случаев располагается под капотом автомобиля. В зависимости от года выпуска и комплектации вашей Нивы, реле может находиться в разных местах под капотом, но обычно оно располагается на левой стороне двигателя.
Чтобы найти реле, необходимо проверять различные компоненты двигателя, начиная с батареи и заканчивая генератором. Использование схемы электропроводки вашего автомобиля также может сильно облегчить поиск.
Если вы всё же испытываете трудности в поиске реле стартера, лучше обратиться к механикам или сервисным центрам для помощи. Они смогут быстро определить местоположение и заменить деталь, если это необходимо.
Что такое реле стартера?
Реле стартера — это устройство, которое отвечает за подачу питания на стартер автомобиля. Когда вы поднимаете ключ зажигания в положение «start», реле стартера активирует стартер и позволяет запустить двигатель. Оно также отключает стартер после запуска двигателя, чтобы предотвратить повреждение системы зажигания и двигателя.
Реле стартера состоит из электромагнита, который действует как выключатель, и контактов, которые подают ток на стартер. Когда вы поворачиваете ключ зажигания в положение «start», соответствующий сигнал поступает на реле стартера, активируя его. Электромагнит притягивает контакты, позволяя пройти току, который запускает стартер. Как только двигатель запущен, реле стартера отключается, чтобы избежать перегрузки двигателя и проблем с зажиганием.
Реле стартера важно для безопасности и надежности автомобиля. Если оно не работает правильно, ваш автомобиль может не запускаться, а также столкнуться с проблемами зажигания и перегрузкой двигателя
Если вы заметили проблемы со стартером, вам может потребоваться заменить реле стартера, чтобы обеспечить безопасность и эффективность вашего автомобиля.
Снятие блока реле

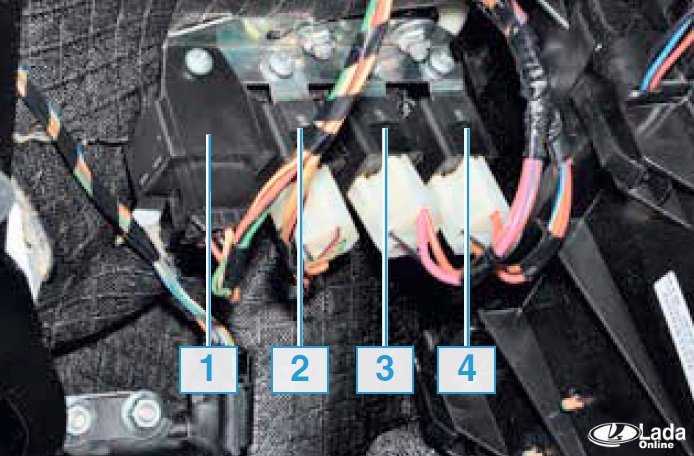

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.
Отсоединяем «минусовой» провод от аккумуляторной батареи.
Для снятия реле отсоединяем колодку.
Отвернув крестообразной отверткой саморез,…
Снимаем реле.
Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).
Крестообразной отверткой отворачиваем саморез крепления обоих реле

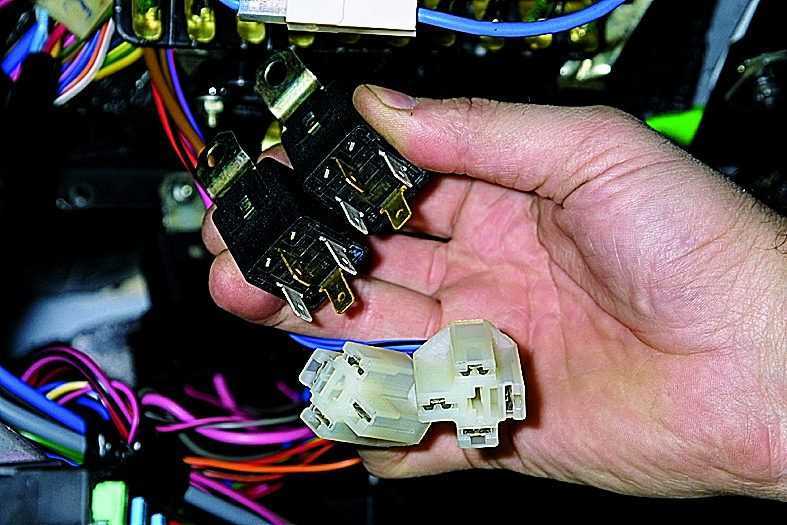

Сняв реле, отсоединяем колодки
Устанавливаем реле в обратной последовательности
Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле.
Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.
Замена предохранителей системы управления двигателя ВАЗ-21214
Отсоединяем «минусовой» провод аккумуляторной батареи.

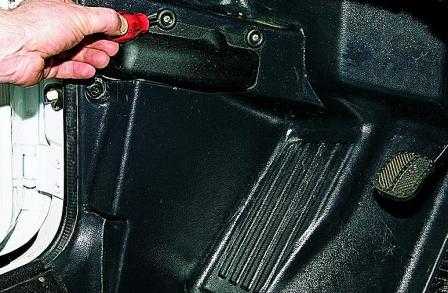

Для доступа к предохранителям и диагностическому разъему системы управления двигателем, крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.
Снимаем кожух.
Извлекаем предохранитель.
Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.
Для снятия блока предохранителей, головкой «на 8» отворачиваем две гайки крепления блока и снимаем его.
Устанавливаем блок предохранителей в обратной последовательности
Рядом с блоком предохранителей находится диагностический разъем
Цепи, защищаемые плавкими предохранителями
№ предохранителя — Защищаемые цепи (ток)
1 (16 А) — Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла
2 (8 А) — Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
4 (8 А) — Правая фара (дальний свет)
5 (8 А) — Левая фара (ближний свет)
6 (8 А) — Правая фара (ближний свет)
7 (8 А) — Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света
8 (8 А) — Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей
9 (16 А) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16 А) — Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)
13 (8 А) — Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар
15 (16 А) — Прикуриватель
* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.
Где стоят реле в ниве
В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.
Для примера рассмотрим подключение двигателя вентилятора охлаждения. С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов. От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.
Схема предохранителей карбюраторной ВАЗ Нивы
Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:
Расположение предохранителей Нивы 21213
Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.
|
Номер |
Предназначение |
|
1 |
Выключатель зажигания |
|
2 |
Главное реле |
|
3 |
Катушка БУ |
|
4 |
Клапан |
|
5 |
Выключатель карбюратора |
|
6 |
Резерв |
Схема расположения предохранителей ВАЗ 2121 Нива
В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.
