Замена башмака натяжителя цепи на ваз 2101-ваз 2107

Вопросы обслуживания и замены башмаков натяжителей автомобилей ВАЗ

Башмак натяжителя не требует обслуживания во время работы. Однако со временем накладка колодки (или рабочая поверхность колодки из пластика) изнашивается и теряет свои характеристики, такая колодка уже не может обеспечивать натяжение цепи с необходимой силой и требует замены. Характерный шум цепи свидетельствует о необходимости замены колодки; в запущенных ситуациях цепь может даже соскользнуть. Также следует заменить башмак в случае его деформации или механического повреждения (это обнаруживается только при ремонте или обслуживании двигателя, когда крышка ГРМ снята).

Замена башмака натяжителя – не самая простая операция, к которой необходимо подходить ответственно. В целом работа выполняется в следующем порядке:

1. Снимите пылезащитный чехол с блока питания;
2. Снимите ремень привода генератора;
3. Разобрать вентиляторный агрегат с кожухом и электродвигателем;
4. Разберите гайку крепления шкива коленчатого вала, снимите шкив;
5. Ослабьте крепление поддона со стороны управления распределением;
6. Откручиваем болты крепления распределительной крышки, аккуратно снимаем крышку (при этом подденьте крышку отверткой так, чтобы ее нижний край выступал из-под поддона);
7. Откручиваем болт крепления колодки натяжителя, снимаем колодку;
8. Установите новую обувь;
9. Установите все снятые детали в обратном порядке.

После установки нового башмака отрегулируйте натяжение цепи с помощью натяжителя.

При своевременной замене колодки натяжителя временная трансмиссия автомобилей семейства «классика» ВАЗ будет работать надежно и безопасно, обеспечивая качественную работу двигателя в любых условиях.

Вопросы обслуживания и замены башмаков натяжителей автомобилей ВАЗ

Башмак натяжителя в процессе эксплуатации не требует технического обслуживания. Однако с течением времени накладка башмака (или рабочая поверхность пластикового башмака) изнашивается и теряет свои характеристики, такой башмак уже не может обеспечить натяжение цепи с необходимым усилием и требует замены.

О необходимости выполнить замену башмака свидетельствует характерный шум цепи, в запущенных ситуациях цепь и вовсе может проскакивать. Также следует выполнять замену башмака и в случае его деформации или механического повреждения (это обнаруживается только при ремонте или обслуживании двигателя, когда демонтируется крышка привода ГРМ).

Замена башмака натяжителя — не самая простая операция, поэтому к ней следует подходить ответственно. В общем случае работа выполняется в следующем порядке:

1. Демонтировать с силового агрегата грязезащитный щиток;
2. Снять ремень привода генератора;
3. Демонтировать вентилятор в сборе с кожухом и электромотором;
4. Демонтировать гайку крепления шкива коленвала, снять шкив;
5. Ослабить крепление поддона со стороны привода ГРМ;
6. Выкрутить болты крепления крышки привода ГРМ, аккуратно снять крышку (при этом следует отверткой поддеть крышку, чтобы ее нижняя кромка вышла из-под поддона);
7. Выкрутить болт крепления башмака натяжителя, снять башмак;
8. Установить новый башмак;
9. Установить все снятые детали в обратном порядке.

После установки нового башмака следует выполнить регулировку натяжения цепи, что выполняется с помощью натяжителя.

При своевременной замене башмака натяжителя привод ГРМ автомобилей «классического» семейства ВАЗ будет работать уверенно и надежно, обеспечивая качественное функционирование двигателя в любых условиях.

Когда менять цепь ГРМ?

Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км

Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет

Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.

Замена башмака натяжителя цепи Niva Chevrolet

При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. Цепь начинает греметь во время работы двигателя. В этом случае замените башмак

Вам потребуются: ключи «на 10», «на 13», «на 17», специальный ключ для гайки крепления шкива коленчатого вала, отвертка, монтажная лопатка, молоток, бородок.

Заменить башмак успокоителя без демонтажа радиатора можно только при достаточном навыке исполнителя, так как пространство между двигателем и радиатором очень мало.

Если нет опыта подобной работы, рекомендуем снять радиатор.

Кроме того, для удобства работы рекомендуем снять защиту масляного картера и брызговик двигателя, так как три болта крепления масляного картера, одновременно крепящие и крышку привода газораспределительного механизма, труднодоступны сверху из моторного отсека.

1. Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

Ослабьте натяжение ремня привода насоса гидроусилителя рулевого управления и снимите ремень.

Отсоедините колодку проводов от датчика положения коленчатого вала.

Отсоедините от двигателя насос гидроусилителя рулевого управления, для чего выверните два передних болта крепления кронштейна насоса,

Обратите внимание: под верхним передним болтом установлена дистанционная шайба, не потеряйте ее, а при обратном монтаже насоса установите на прежнее место

Выверните верхний болт и отведите насос в сторону вместе с кронштейном и шлангами.

Обратите внимание: под верхним болтом установлена дистанционная шайба, не потеряйте ее, а при обратном монтаже насоса установите на прежнее место

Отверните гайку крепления шкивов и снимите шкивы

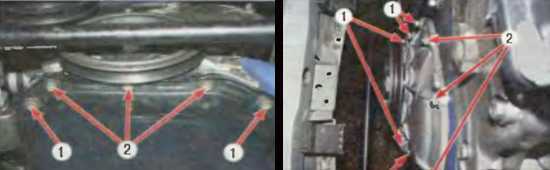

Отверните три болта крепления поддона к крышке привода распределительного вала и ослабьте (отвернув на 2–3 оборота) затяжку двух соседних с ними болтов крепления поддона к картеру двигателя.

Отверните остальные болты и гайки крепления крышки привода распределительного вала и, поддев отверткой, снимите крышку и ее прокладку.

При каждом снятии крышки заменяйте ее прокладку новой, даже если прежняя прокладка осталась целой.

Новую прокладку перед установкой смажьте с обеих сторон тонким слоем герметика.

Снимите натяжитель цепи привода распределительного вала.

Выверните болт крепления башмака натяжителя и снимите башмак

Обратите внимание на оригинальную форму башмака – он отличается от башмаков, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же башмак

Установите новый башмак натяжителя и снятые детали в порядке, обратном снятию.

• Свежие записи
  • Какими устройствами можно включить аукс на опель астра
  • Какой стартер лучше на ниву шевроле
  • Где находится термостат на шевроле лачетти
  • Какой расход топлива у нивы шевроле
  • Как снять заднее сиденье шевроле круз
  • Опель
  • Шевроле

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ 21214, можно удивиться, как люди практически в один голос отдают свое предпочтение механике. Очень популярный в народных массах механический нятяжитель серии “Пилот”. Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.

Механический натяжитель цепи

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Грм нива. Проблемы и решение. Альтернатива заводским запчастям.

грм нива, основные проблемы

Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.

Решение вопроса

грм нива. Мой подбор компонентов. На фото представлен ГРМ нива, который я собираю по частям на разных заводах. Втулочно-роликовая цепь, аналогов которой нет ни в одном магазине. Ресурс более 100тыс. до первых признаков потери рабочих характеристик. Звезды, изготовленные на зуборезном станке, а не методом штамповки, как делают кастрюли. Башмак натяжителя, ось башмака натяжителя и успокоитель нормального качества. И конечно передняя манжета коленвала, которая тоже идет в комплекте.

Отдельная статья посвященная втулочно-роликовой цепи

Замена цепи и звездочек привода распределительного вала ВАЗ-21214

Это шум в передней части двигателя, усиливающийся при средних оборотах и переменных нагрузках (хорошо слышно шум при сбросе газа с 2500 до 1000 мин-1).

Конечно, в этом случае нужно поменять не только цепь, но и звездочки, башмак и успокоитель цепи.

Проворачиваем коленчатый вал до момента совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Снимаем цепь со звездочки. Для наглядности операции по снятию цепи показываем на демонтированном двигателе.

Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала.

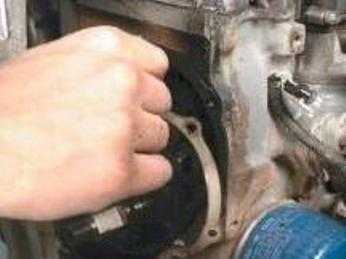

Снимаем крышку привода распределительного вала

Извлекаем уплотнительную прокладку.

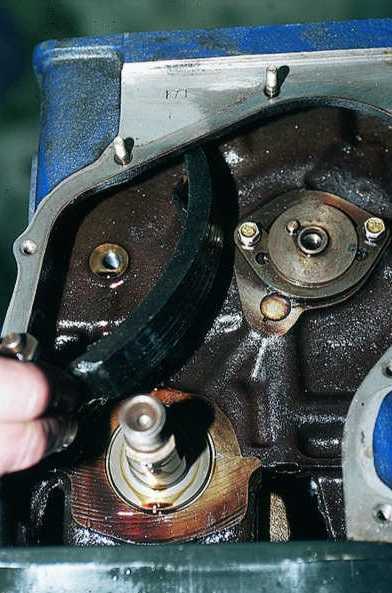

Вынимаем башмак натяжителя.

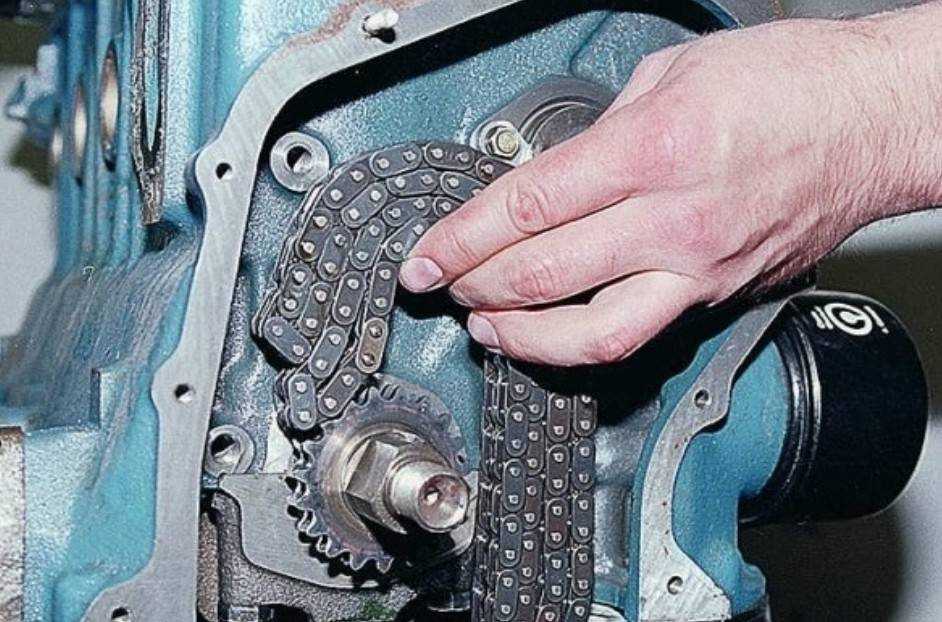

Снимаем цепь со звездочек коленчатого вала и валика привода масляного насоса.

Вынимаем цепь привода распределительного вала.

Съемником спрессовываем звездочку с носка коленчатого вала.

Звездочка фиксируется на коленчатом валу сегментной шпонкой.

Для снятия шпонки аккуратно, стараясь не повредить шпонку и вал, зубилом выбиваем ее из паза коленчатого вала

…и снимаем шпонку.

Зубилом расконтриваем болт крепления звездочки валика привода масляного насоса.

Звездочку от проворачивания удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика.

Снимаем звездочку валика привода масляного насоса

Расположение деталей привода распределительного вала и масляного насоса

Устанавливаем детали механизма привода в обратной последовательности.

Установив шпонку в паз коленчатого вала, надеваем звездочку и напрессовываем ее на коленчатый вал, затягивая ключом гайку крепления шкива.

Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера (отрезком трубы).

Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров

И совмещаем метку на звездочке распределительного вала с меткой на корпусе подшипников вала

Установив цепь и гидравлический натяжитель, проворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем совпадения установочных меток.

Снятые детали устанавливаем в обратной последовательности.

Демонтаж натяжителя цепи

Перед началом демонтажа натяжителя цепи на Ниве 21214 необходимо отключить аккумуляторную батарею. Это позволит избежать короткого замыкания электрических цепей и повреждения электроники автомобиля.

Далее необходимо удалить грязь и пыль с поверхности натяжителя цепи, чтобы иметь полный доступ к болтам крепления. С помощью подходящего инструмента открутить болты и снять натяжитель.

Перед установкой нового механического натяжителя необходимо внимательно осмотреть цепь и звезды на наличие повреждений и износа. В случае возможных проблем необходимо заменить не только натяжитель, но и другие элементы системы.

При установке механического натяжителя на Ниве 21214 необходимо следить за правильным положением болтов и направлением ленты, чтобы избежать непредвиденных поломок и поломок. Новый натяжитель должен хорошо фиксироваться и обеспечивать правильное натяжение цепи.

Гидронатяжитель цепи для ваз 21214 устройство и принцип работы

Общая информация

Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.

Схема работы

На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214. 1 – звезда распределительного вала; 2 – цепь газораспределительного механизма (ГРМ); 3 – успокоитель цепи; 4 – звезда привода вспомогательных устройств; 5 – звезда коленчатого вала; 6 – «башмак» натяжителя; 7 – гидравлический натяжитель цепи; 8 – штуцер магистрали; 9 – магистраль масляная; 10 – переходной штуцер; 11 – датчик давления масла (аварийный).

Замена гидронатяжителя цепи привода

Подробная инструкция с фото по замене гидронатяжителя цепи: Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров.

Сборка производится в обратной последовательности. Если после всех манипуляций вы запустили двигатель и при этом не слышите грохота цепи, то все сделано правильно.

Цены на гидронатяжитель ваз 21214 колебаться от 400 р. до 900 р. В зависимости от региона. Но нехватки данного устройства на полках магазина нет.

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

1. Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
2. Завинчивается двумя крепежными гайками.
3. Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

>

Полезный пост?

Да

Нет

Установка новой цепи

Перед установкой новой цепи необходимо проверить ее на наличие дефектов и следов износа. Также следует проверить состояние звезд, направляющих и натяжителя цепи.

Установка новой цепи начинается с установки ее на звезды. Необходимо тщательно выровнять звезды в нужном положении и установить цепь на звезды.

Затем следует установить направляющие в нужном положении и закрепить их болтами. После этого можно установить натяжитель цепи и закрепить его на своем месте.

После установки новой цепи необходимо проверить ее правильную натяжку. Для этого необходимо проверить отклонение цепи в середине ее нижней части и при необходимости отрегулировать натяжитель.

После установки новой цепи и проверки ее правильной работы, необходимо проверить уровень масла и подтянуть все крепежные элементы.

Башмак натяжителя цепи ВАЗ – 21214, 2123, 2131

         Башмак натяжителя цепи расположен внутри передней части ГБЦ и прикреплен к ней. Предназначен для натяжения цепи в максимально стабильном положении на протяжении всего пробега. Причем речь тут не только об осредненном показателе, но и о колебаниях цепи, которые нужно сглаживать.

Башмак натяжителя цепи меняют при его поломке или сильном износе.

Определяется данный дефект при стуке в передней, верхней части двигателя. Особенно слышно как гремит цепь при переменных нагрузках. Звук звонкий металлический.

1 – ограничительный палец; 2 – цепь; 3 – башмак натяжителя; 4 – натяжитель цепи;5 – звездочка распределительного вала; 6 – успокоитель цепи; 7 – звездочка валика привода масляного насоса; 8 – звездочка коленчатого вала.

         Цепь привода ГРМ должна быть правильно натянута, за этим следит специальное устройство – натяжитель.

         Результат применения автоматического натяжителя на двигателях ВАЗ 01-06, 21214:

— В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи.

— Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения.

— Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.

         Другие артикулы товара и его аналогов в каталогах: 21214100609001.

ВАЗ- 21213-21214i, ВАЗ 2121, ВАЗ 2131, ВАЗ 2123, ВАЗ 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить башмак натяжителя цепи ГРМ ВАЗ 21214на автомобиле семейства НИВА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как увеличить срок службы нового башмака натяжителя цепи

Правильная установка и регулярное обслуживание нового башмака натяжителя цепи позволят значительно увеличить его срок службы и обеспечить надежную и безопасную работу системы цепи автомобиля Нива 21214.

Вот несколько важных советов, которые помогут вам увеличить срок службы башмака натяжителя цепи:

• Правильная установка: перед установкой нового башмака, убедитесь, что поверхность, к которой он будет прикреплен, а также сам башмак, абсолютно чисты и сухи. Отсутствие грязи и ржавчины поможет предотвратить коррозию и обеспечит герметичность соединения.
• Регулярное обслуживание: новый башмак требует регулярного обслуживания, чтобы сохранить его работоспособность на протяжении многих лет. Рекомендуется проводить осмотр и смазку башмака натяжителя цепи каждые 10 000 км пробега или раз в год, в зависимости от условий эксплуатации и интенсивности использования автомобиля.
• Использование качественных материалов: при покупке нового башмака натяжителя цепи, убедитесь, что он изготовлен из качественных материалов, таких как нержавеющая сталь или прочные сплавы. Это поможет избежать повреждения и деформации башмака при эксплуатации автомобиля.
• Проверка силы натяжения: регулярно проверяйте силу натяжения цепи с помощью специального инструмента или автомобильного сервисного центра. Неправильная сила натяжения может привести к износу и поломке башмака натяжителя цепи.
• Исключение перегрузки: избегайте перегрузки автомобиля, так как это может создать дополнительную нагрузку на систему цепи и ускорить износ башмака натяжителя. Следите за рекомендуемой грузоподъемностью автомобиля и не превышайте ее.

Следуя этим простым рекомендациям, вы сможете значительно увеличить срок службы нового башмака натяжителя цепи и обеспечить надежную и безопасную работу системы цепи вашего автомобиля Нива 21214.

Решение вопроса

Точнее предвестники были. Странный дребезжащий звук после пуска двигателя стал меня беспокоить примерно с конца зимы, но я грешил на щиток стартера. Потом звук пару раз появлялся во время движения по городу уже в конце весны, но быстро исчезал. Что вообще может случится с двигателем у которого пробег 68 тыс., гидронатяжитель цепи ГРМ и гидрокомпенсаторы клапанов? Я было по привычке, после 213-ой Нивы через 10 тыс. пробега собрался подтянуть цепь и проверить зазоры в клапанах, но к своему великому удивлению не увидел в корпусе двигателя натяжителя цепи на штатном месте. Только трубки какие-то непонятные. Оказалось, что эти операции на двигателе 21214 не требуются. Т.е. вообще не зачем каждые 10 тыс. пробега снимать крышку головки блока цилиyдров и крутить гайки выставляя требуемые зазоры в клапанах по микрометру, а за одним подтягивая цепь с визуальным контролем. Здесь все за нас делает хитрая гидравлическая система придуманная умными инженерами.

Двигатель моей Ласточки со снятой ГБЦ, штатным стартером и новым реле. Видно что цилиндры для пробега в 68 тыс. км выглядят как новые. Несколько отличается цвет 1 и 3 поршней, но это скорее всего уже последствия поломки и не корректно работающей системы ГРМ.
