Как выбрать и заменить предохранитель в УАЗ Буханка инжектор на двигатель 409?

Предохранители являются очень важным элементом электрической системы автомобиля УАЗ Буханка инжектор на двигатель 409. Они защищают электрические цепи от перегрузок и короткого замыкания, предотвращая возможные повреждения проводки или электрооборудования. В случае перегрузки или короткого замыкания, предохранитель сгорает, прекращая электрический ток и защищая систему.

Чтобы выбрать и заменить предохранитель в УАЗ Буханка инжектор на двигатель 409, следуйте следующим шагам:

Определите тип предохранителя. В УАЗ Буханка инжектор на двигатель 409 применяются предохранители разных типов и номиналов. Обычно это предохранители с номиналами от 5 до 30 ампер. Наиболее распространенные типы предохранителей — вставка и наконечник.
Определите местоположение предохранителей. В УАЗ Буханка инжектор на двигатель 409 предохранители находятся обычно в блоке предохранителей, который расположен в салоне автомобиля. Блок предохранителей может быть под приборной панелью, в багажном отделении или под капотом.
Проверьте состояние предохранителя. Предохранитель выглядит как маленькая прозрачная или цветная пластиковая колбочка с проводами внутри. При перегрузке или коротком замыкании он может сгореть и стать темным или черным. Если предохранитель сгорел, его нужно заменить.
Получите замену предохранителя. Вам нужно приобрести предохранитель с таким же типом и номиналом, как у сгоревшего. Номинал предохранителя указан на его корпусе или в технической документации УАЗ Буханка инжектор на двигатель 409.
Замените предохранитель. Откройте блок предохранителей в салоне автомобиля и найдите сгоревший предохранитель. Аккуратно вытащите его из патрона и поместите новый предохранитель на его место, убедившись, что он правильно сидит и не выдвигается.
Проверьте работу нового предохранителя. После замены предохранителя проверьте работоспособность соответствующей электрической цепи. Если предохранитель сгорит сразу же после его замены, это может указывать на наличие проблем в электрической системе автомобиля УАЗ Буханка инжектор на двигатель 409, и вам следует обратиться к специалисту для диагностики и ремонта.

При замене предохранителей важно соблюдать правильную положительную и отрицательную полярность, чтобы избежать повреждения электрических цепей и электрооборудования. Если вы не уверены в своих навыках или опыте в замене предохранителей, рекомендуется обратиться к профессионалу или автосервису

Где Находится Блок Предохранителей Уаз Буханка

Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.

Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.

Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:

Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор ?
Как устроена электросхема автомобиля УАЗ Буханка?
Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор ?
Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

Аккумуляторная батарея;
Электронный насос топлива;
Фильтр очищения топливной смеси;
Форсунки;
Блок руководства двигателем;
Электронная катушка зажигания;
Свечки зажигания;
Датчик холостого хода;
Датчик коленчатого валика;
Датчик заслонки воздуха;
Тахометр;
Моторчик вентилятора, охлаждающего радиатор;
Управляющее реле электронного двигателя вентилятора;
Индикатор, контролирующий работоспособность двигателя;
Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

UAZ

Zombie Hunter:УАЗ — машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

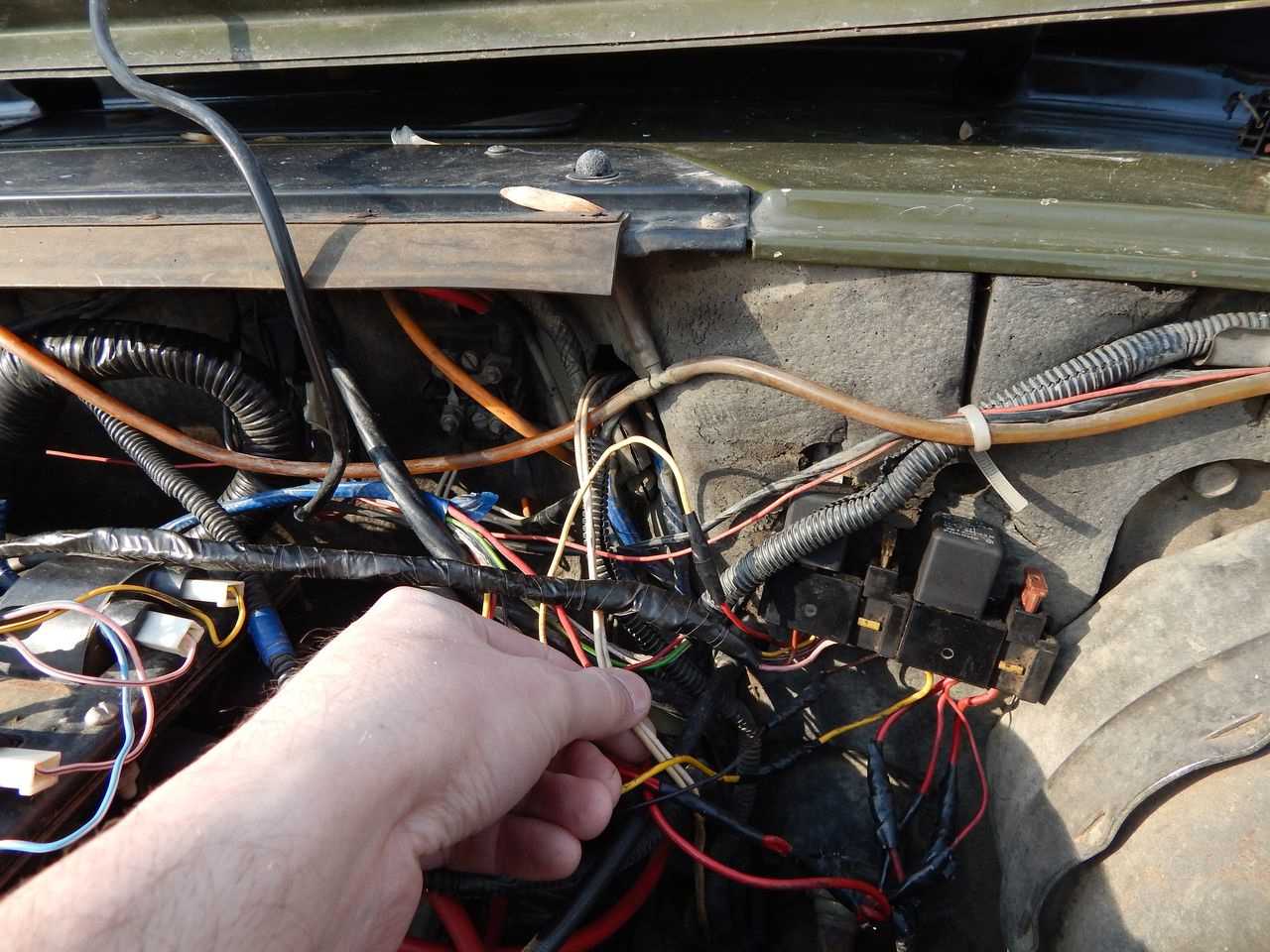

Капитальный ремонт проводки УАЗ Буханка

Приглашение .

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

Отсоединяем проводок от минусовой клеммы аккумулятора;
Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
Сдвигаем резиновый чехол;
Отсоединяем верхнюю колодку жгута проводки от блока;
Отворачиваем 2 гаечки, которые закрепляют блок;
Вынимаем блок из отсека, который расположен перед ветровым стеклом;
Отсоединяем от блока нижние колодки жгутов проводки;
Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

Снимаем монтажный блок;
Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
При помощи отвертки открываем нижнюю крышечку;
Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
Устанавливайте монтажный блок в обратном порядке.

Где находится блок предохранителей на УАЗ «Буханка»

Производство микроавтобуса повышенной проходимости УАЗ СГР началось в 1965 г. Автомобиль выпускался в неизменном виде до 1979 г. Позднее на заводе проводили незначительную модернизацию модели.

В 2009 г. для внедорожника адаптировали силовой агрегат ЗМЗ-409. Он отличался блоком цилиндров с 2 распределительными валами.

После обновления 2014 года на автомобиле появились:

АБС;
ремни безопасности и двигатель стандарта Евро-4;
травмобезопасное рулевое колесо.

Рестайлинг 2016 г. коснулся салона и панели управления. Спидометр, тахометр и указатели объединили в общий модуль.

Основными модификациями ульяновского внедорожника являются:

грузовик УАЗ-3303;
микроавтобус 2206;
санитарный 3962;
фермерский с грузовой платформой 390945;
цельнометаллический со сдвоенной кабиной 390995.

Реле и предохранители на УАЗ «Буханке» установлены на колодке или печатной плате. От внешних воздействий они защищены пластмассовыми монтажными коробами.

В салоне один из них находится под левой частью щитка приборов рядом с коленкой водителя. В моторном отделении дополнительный бокс с силовыми плавкими вставками до 60 ампер расположен справа в верхнем углу.

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

Найти с левой стороны от водительского колеса блок электропредохранителей;
Демонтировать защитную крышку с установленным на нее фиксатором;
Включить плафон освещения, установленный в верхней части изделия;
Используя электрическую схему определить, какой электропредохранитель подлежит замене;
Демонтировать неисправное изделие из посадочного места;
Подобрать новое изделие идентичное по номиналу;
Установить новое изделие в ячейку;
Проверить работоспособность цепи питания;
Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

Открыть моторный отсек автомобиля;
Найти на щитке отсека силового агрегата блок силовых изделий;
Демонтировать защитную крышку;
При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
Открутить гайки крепления пластины;
Демонтировать испорченное изделие;
На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
Установить деталь на шпильки крепления;
Закрепить пластину гайками до упора.

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

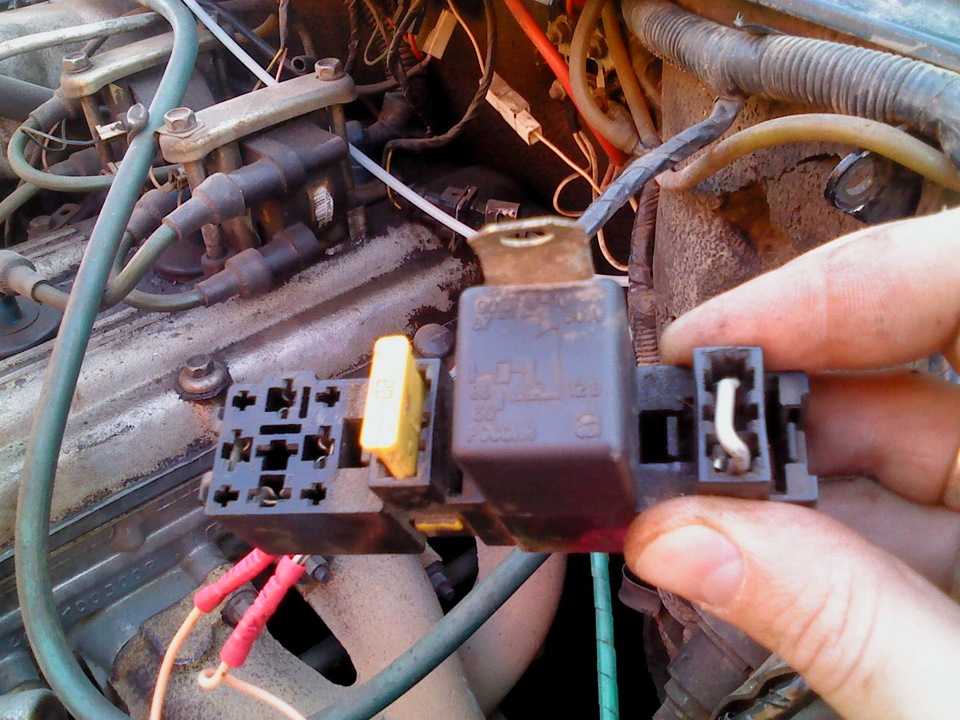

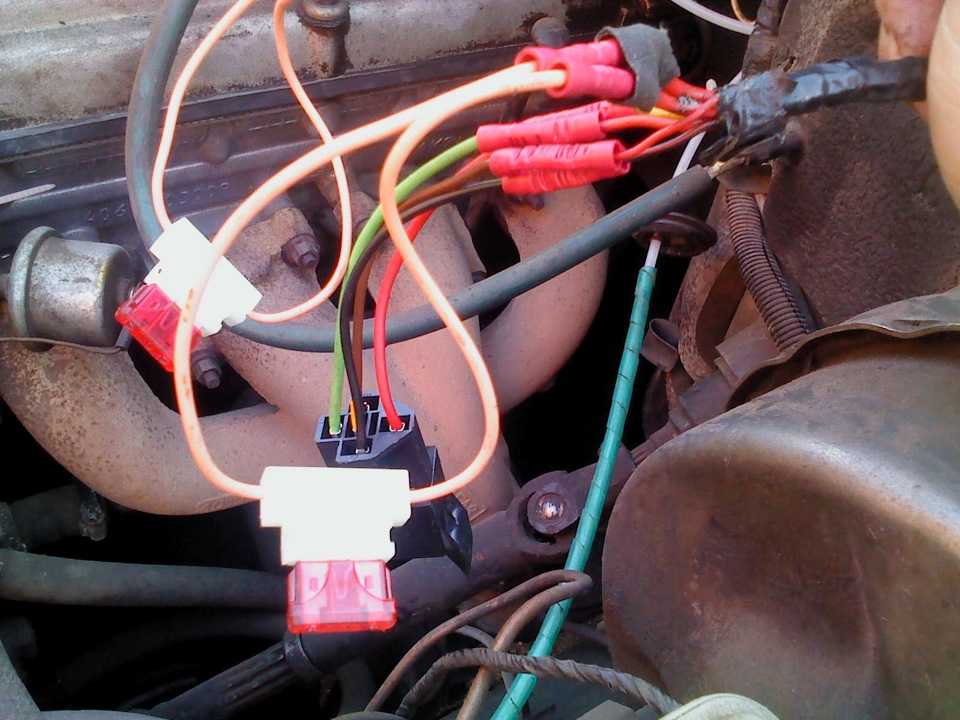

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

пусковой выключатель;
осветительные приборы снаружи авто;
подогрев топливного фильтра;
работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Замена предохранителей

Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.

Запрещается при проведении работ:

использовать вставки, выполненные кустарным способом (собственноручно);
устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

Габаритные огни и основное освещение автомобиля.
Работа поворотных указателей.
Прикуриватель.
Звуковое сопровождение (клаксон).
Работу стеклоочистителей.
Внутреннее освещение салона авто.
Стоп-сигналы.
Отопительная система машины.
система и радиооборудование.
Насос отопительной системы.
Подсветка и работа приборов на панели.
Резервное оборудование.

Предохранители и реле

Общая схема расположения

Обозначение

блок предохранителей;
прерыватель указателей поворота;
реле управления лампами АБС;
реле дальнего света;
реле ближнего света;
прерыватель стеклоочистителя;
реле заднего противотуманного фонаря;
реле стартера.

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

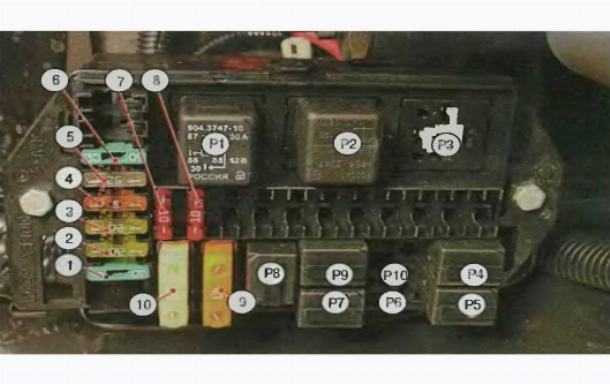

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

Схема

Назначение

Для машин с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Для машин с двигателем ЗМЗ-40911 Евро-4.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

На этом статья закончена. А если хотите помочь дополнить материал, пишите всё в комментарии.

УАЗ Хантер (УАЗ-315195), в просторечии известен как “уазик” , выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах как с бензиновыми (инжектор и карбюратор ЗМЗ – 409), так и с дизельными двигателями ЗМЗ-5143 в различных модификациях (УАЗ-31512, УАЗ-31514) и представляет обновленную версию моделей УАЗ-469 и УАЗ-3151 которые выпускались с 1972 года. В данной публикации вы найдёте описание блоков предохранителей и реле Уаз Хантер 469 со схемами и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной электросхемой и оригинальным руководством по эксплуатации.

Установка

Если вы решили самостоятельно, то, прежде всего, вам необходимо определить место установки. Его можно определить либо под пассажирским сиденьем, либо между передними сиденьями (штатная печка устанавливается именно между водительским и пассажирским сиденьем). Далее, нужно приобрести всё необходимое (шланги, хомуты, болты и др.). Когда всё приобретено, можно начинать. Предлагаем вам подробную инструкцию по установке печки своими силами:

Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для ), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
Затем нужно подключить электропитание к новому агрегату. Для этого:

отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при жидкости потребуется больше) и удалить из системы весь воздух.
Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
Далее, следует вернуть все демонтированные части на место.

На этом установку отопителя салона УАЗ Патриот можно считать завершённой. Нелишним будет упомянуть о тех минусах, которые могут возникнуть после установки:

появление дополнительного ;
двигатель за счёт большего количества ОЖ будет прогреваться немного медленнее обычного.

А в остальном можно только наслаждаться теплом и уютом, который привнесёт новая печка. Если все вышеперечисленные минусы вас не пугают, то можно поставить её самому. Также этот агрегат будет хорошим подспорьем в тот момент, когда выйдет из строя основная печка.

Просторный и объёмный салон – одно из главных преимуществ автомобиля УАЗ Патриот. Большое количество свободного места внутри машины особенно выручает, когда возникает необходимость в перевозке крупногабаритных вещей. Кроме всего прочего, возможность свободного расположения пассажиров на задних сиденьях также приносит свою плюсы во время путешествия или выезда большой компанией на отдых.

Внедорожник оснащен штатным отопителем салона, который достаточно неплохо справляется со своими обязанностями. Но, когда температура на улице достигает -10 и более градусов мороза, мощности печки начинает не хватать. Чтобы создать внутри автомобиля комфортные условия, пока за бортом гуляет мороз, большинство владельцев автомобиля устанавливают дополнительный отопитель салона UAZ-3163.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Какие характеристики имеет генератор

УАЗ в заводском выполнении – достаточно маломощный автомобиль. На ранешних выпусках ток отдачи его генератора составлял всего 40А. Потом параметр возрос до 60А. Поменялась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть. Чиатйте также: Опель Зафира Не Работают Задние Стеклоподъемники

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Пластинчатые элементы

Конструкторы Ульяновского автомобильного завода оборудовали модель блоком силовых предохранителей. Он располагается в моторном отсеке. В зависимости от модификации, блоки силовых элементов отличаются:

Модели 315143 и 315148 имеют устройство с четырьмя элементами;
315196 и другие модификации оснащены устройством с двумя плавкими пластинами.

В качестве силовых элементов используются плавкие пластины, рассчитанные на определенную силу тока. При превышении допустимого показателя силы тока пластина перегорает. Для обеспечения хорошего контакта пластины зажимаются гайками. Так же можете прочитать про 417 двигатель УАЗ.

ХЕЛП глохнет, не включается бензонасос — бортжурнал УАЗ Patriot 2006 года на DRIVE2

История такова. Возможно просто стечение обстоятельств

Еду в дождь (сильный), проезжаю 5 км, бах, тяги ноль, заглох… 5 минут танцы с бубном, Свечи? катушки? ДКВ? Ни с того ни с сего… завёлся родимый… Едем дальше… 10 км, история повторяется… Обращаю внимание, что бензонасос не шумит при повороте ключа… Опять танцы, скидываю клемму… 2 мин, поворот ключа, чих, чих… газку, завёлся… Поехали… 15км, повтор истории.Узнал где находится реле и предохранитель бензонасоса ))))) Завёлся2 км, стоим… ? Бензин? Да ну нах… Такси, Ашан, канистра для топлива 10л, такси, АЗС, и обратно

Заливаю… всклянь… я так и знал (датчик барахлит).

Завожусь, 2 км и встал окончательно… На оживлённой трассе, с городе…)))

Снимаю кресел, откидываю клемму насоса… 10.55Вольта… ну ХЗ, вроде норм. Насос ёк? сетка?

Вынимаю его родимого. Сетка так сяк, насос? Прыгал, прыгал, гадал, гадал… ну наверно насос… а что ещё?!

Такси, магазин, новый насос, обратно.

Ставлю новый насос, та же песня… В итоге оказалось, что и старый насос рабочий (подключил напрямую к АКБ)

В ЧЁМ ПРИКОЛ?

Сделал времянку на соплях к прикуривателю, напрямую… только сейчас приехал домой (60км)

ХЕЛП, что копать?
