Замена радиатора печки своими руками ваз 2121 (нива 4х4)

Типы радиаторов печки «Нива»

Холоднее в салоне «Нивы» становится не сразу – печка перестает нормально работать по нескольким причинам:

• не переключается отопительный краник (закисает в закрытом или полузакрытом положении);
• с малой скоростью крутится моторчик;
• забивается радиатор отопителя;
• в системе охлаждения создается воздушная пробка;
• детали оказываются бракованными;
• раньше времени открывается клапан в термостате;
• создается плохая циркуляция в системе охлаждения из-за водяного насоса.

В салоне автомобиля еще может быть холодно из-за прогоревшей прокладки ГБЦ в двигателе. Чтобы в салоне было теплее, на машинах «Нива» 21213 автовладельцы часто устанавливают:

• трехрядные медные радиаторы печки, у них лучше теплоотдача;
• моторчик отопителя 2108, они более производительные, чем штатные на «Ниве».

РП для ВАЗ 21213 производят различные компании, и качество у печных радиаторов может быть разное. На рынке автозапчастей в основном встречаются детали производителей:

• «Оренбургский радиатор»;
• Luzar;
• ДААЗ;
• ШААЗ;
• «Лихославльский радиаторный завод»;
• Иран;

По материалу изготовления РП бывают медными и алюминиевыми, у каждого из них есть свои преимущества и недостатки. Алюминиевый радиатор:

• быстро разогревается;
• дешевле медного в цене;
• обладает высокой жесткостью и малым весом.

Но алюминиевый РП неремонтопригоден, его практически нельзя запаять. Еще к недостаткам алюминия можно отнести:

• быстрое охлаждение, этот металл плохо сохраняет тепло;
• подверженность коррозии, поэтому алюминиевые РП чаще медных выходят из строя.

Основной недостаток РП из меди – долгий нагрев салона, но зато даже после остановки двигателя он еще достаточно долго сохраняет тепло

Медные радиаторы отопителя приблизительно на 30-50% дороже алюминиевых, но это не так важно – в целом детали стоят все равно относительно недорого. Проблема у медных РП другая – качество продукции на низком уровне, и купить детали приемлемого качества не так просто

Нередко возникают проблемы с нагревом салона и у автовладельцев «Шеви Нива», в машине может быть холодно уже в мороз -15?C – алюминиевый радиатор печки не слишком хорошо греет. Еще проблема на автомобилях ВАЗ 2123 – печные радиаторы нередко текут.

Алюминиевые радиаторы печки на автомобиле «Нива» стоят недорого:

• ВАЗ-2123 (Шевроле Нива) – в среднем от 700 до 1000 рублей;
• ВАЗ-21213 (21214/2105) – от 650 до 1100 рублей.

Медные РП продаются дороже, цены на них находятся в пределах от 1500 до 2500 рублей, стоимость зависит от марки товара, региона продаж и самих продавцов.

Процедура замены

Приступая к такой процедуре, как замена крана отопителя нива 21214, на подготовительном этапе соблюдают следующие условия:

• работы выполняют только на холодном двигателе (от момента выключения мотора должно пройти не менее трех часов);
• демонтируют вещевой ящик с пассажирской стороны;
• сливают охлаждающую жидкость из системы.

Слив антифриза осуществляют следующим образом:

под двигателем устанавливают таз или любую другую емкость;
максимально открывают кран печки;
откручивают пробку на блоке цилиндров и подставляют шланг, направленный в таз;
придерживая шланг, не спеша открывают крышку расширительного бачка, регулирующую давление в системе охлаждения (действовать необходимо осторожно, так как поток антифриза значительно усилится).

Далее осуществляют подготовку необходимого для процедуры инвентаря. Здесь, помимо основного элемента, предназначенного на замену, потребуются такие вспомогательные инструменты и материалы как:

• фторопластовая уплотнительная лента (фум лента);
• патрубки и штуцера соответствующего размера;
• прокладки;
• хомуты;
• герметик;
• полиэтиленовый пакет или резервуар для слива остатков антифриза;
• пассатижи;
• набор ключей;
• отвертка.

Подготовив комплект инструментов, переходят непосредственно к процессу разборки узла и замены крана отопителя на Ниве 21214. Для этого:

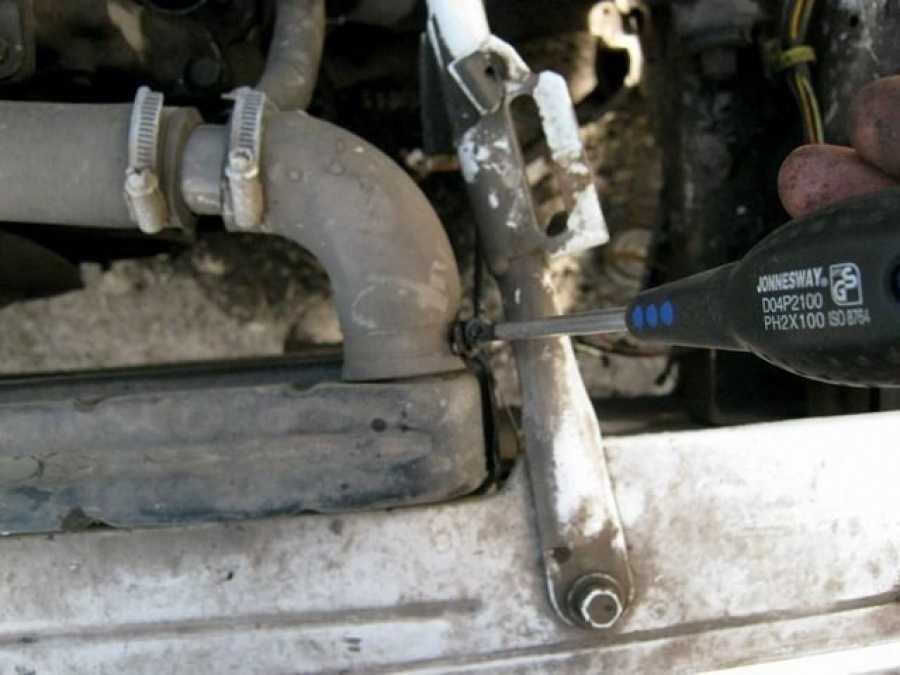

• под капотом находят патрубки, ведущие в салон, ослабляют на них хомуты, снимают со штуцеров;
• снимают уплотнительную прокладку, выкрутив саморезы;

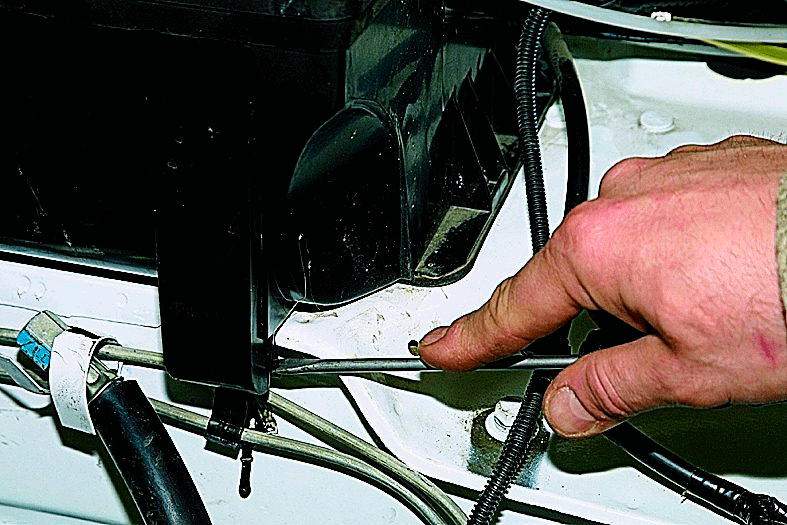

• со стороны салона подбираются к крану, снимают крепление тяги;
• собирают оставшийся антифриз в пластиковый резервуар или пакет;
• отвинчивают болты крепления (либо гайки – на старых моделях радиаторов) крана к печке и извлекают деталь;
• снимают металлический патрубок с крана, снимают с него крепление тяги;
• при необходимости – тщательно чистят от мусора и промывают радиатор.

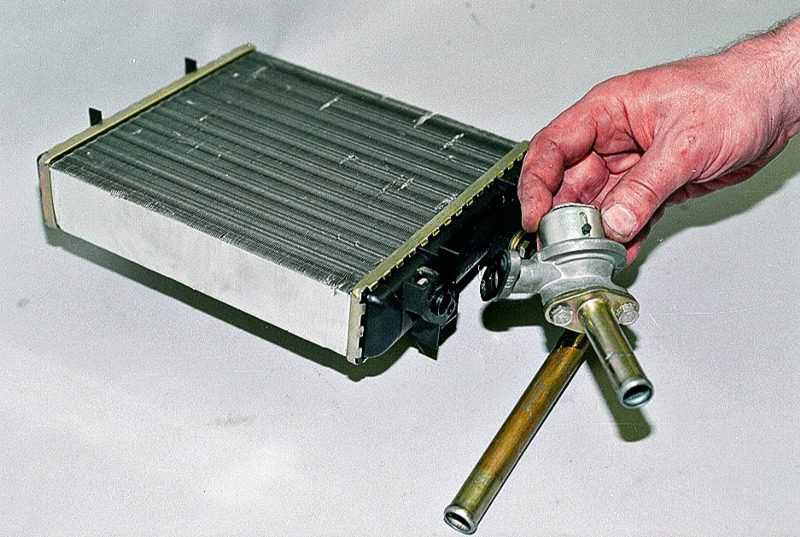

На новый элемент устанавливают крепление тяги и металлический патрубок, используя новые прокладки. Монтаж новой детали к отопителю выполняют, производя все перечисленные действия в обратной последовательности.

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Радиатор печки с кондиционером Нива Шевроле (замена)

Заменить РП на Chevrolet Niva с кондиционером можно двумя способами, у каждого из них есть свои плюсы и минусы:

• первый метод займет много времени, и придется разбирать практически всю панель приборов;
• второй метод относительно быстрый, но необходимо разрезать и подгонять некоторые детали, как говорится в простонародье – это «колхозный» метод.

Для того чтобы заменить радиатор печки по инструкции, выполняем следующие работы:

• в первую очередь сливаем антифриз – чтобы он вытек весь, дуем в расширительный бачок;
• снимаем с аккумулятора массовую клемму;
• демонтируем бардачок, снимается он просто;
• снимаем центральную консоль, в том числе и магнитолу;
• отщелкиваем передние кузовные панели с обеих передних стоек;
• снимаем декоративную панель сбоку центральной консоли (со стороны водителя);
• отсоединяем комбинацию приборов;
• ослабляем крепления панели рычага КПП, два самых ближних самореза к панели полностью откручиваем;
• демонтируем кожухи рулевой колонки и подрулевые переключатели;
• откручиваем болты крепления самой панели (4 крепежа у лобового стекла);
• снимаем ручки управления климатической установкой;
• демонтируем блок управления отопителем;
• откручиваем четыре крепления рулевой колонки (по два с каждой стороны), опускаем рулевую колонку на водительское сиденье;
• снимаем воздуховод, находящийся за торпедой;
• отсоединяем все тросики;

• снимаем каркас панели приборов;

• отворачиваем болты крепления железного каркаса панели, снимаем «железку»;
• разъединяем между собой корпуса испарителя и радиатора печки, демонтируем воздуховоды (центральный, а также с левой стороны);
• подбираемся к хомутам печных патрубков, ослабляем их, и снимаем шланги;
• снимаем печку, меняем радиатор, затем все устанавливаем на место.

Радиатор печки на машине с кондиционером Шевроле Нива можно поменять и другим способом, но здесь придется нагревать пластмассу и вырезать ее куски. Легче всего в этом методе поставить «родной» радиатор или медный РП от автомобиля «Волга» – он проще встанет на место. Экспериментировать с медным РП от «копейки» не стоит – он не подойдет по габаритам. Еще понадобятся длинные печные Г-образные патрубки, они подойдут от вазовской «девятки», но понадобятся переходные трубки и дополнительные хомуты – патрубки 2109 тоньше «Нивских».

Принцип такой установки:

• снимаем бардачок, демонтируем воздуховод со стороны пассажира;
• после снятия кожуха рулевой колонки и печной защиты в корпусе радиатора печки (со стороны водителя) выпиливаем или выжигаем паяльником прямоугольное отверстие под съем РП, по контуру пластмассы можно понять, где именно радиатор печки установлен;
• хомуты печных патрубков раскручиваем не у радиатора, а под капотом;
• сдергиваем патрубки печки, сливаем с них антифриз (наклоняем вниз шланги), всю охлаждающую жидкость можно не сливать;
• чтобы остатки тосола не мешали дальнейшей работе, просверливаем отверстие в старом РП;
• паяльником на старом радиаторе отжигаем печные штуцеры под патрубки, вытаскиваем РП влево (в сторону водителя);
• на новом печном радиаторе устанавливаем патрубки 2109, подгоняем их по размерам, собираем конструкцию с переходными трубками, устанавливаем всю сборку на место, крепим РП с помощью самодельного хомута.

Чтобы легче было выполнять все эти работы, лучше снять передние сиденья.

Споров по поводу того, какая замена лучше на «Шеви Нива» с кондиционером, много, но во втором методе есть одно серьезное преимущество – качество российских деталей часто оказывается неважным, и в случае, если новый радиатор отопителя потечет, придется снова все разбирать. В «колхозном» варианте второй раз произвести замену РП можно будет уже очень быстро, а вот на разборку-сборку всей панели приборов может уйти целый рабочий день.

Качество радиаторов отопителя на вазовских внедорожниках – тема достаточно актуальная и волнует многих автовладельцев, в салоне этих автомобилей с штатной системой обогрева не всегда тепло. К тому же «родной» радиатор печки автомобилей «Нива» может со временем потечь, и тогда его приходится менять.

• 1 Типы радиаторов печки «Нива»
• 2 (adsbygoogle = window.adsbygoogle || []).push(<>); Снятие радиатора печки «Нива»
• 3 Замена радиатора печки Chevrolet Niva
• 4 Радиатор печки с кондиционером Нива Шевроле (замена)

В этой статье мы рассмотрим, какие бывают радиаторы печки (РП) на автомашинах ВАЗ 4х4, как можно произвести замену РП на моделях ВАЗ 21213 и Chevrolet Niva.

Компоненты системы отопления и вентиляции

Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.

Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).

Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.

Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.

Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.

Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

• неисправность крана отопителя;
• повреждение патрубков радиатора;
• выход из строя добавочного резистора;
• повреждение радиатора;
• неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Снятие радиатора печки ВАЗ-2121

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отсоединить исходящий патрубок.

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.

Без кондиционера

• вентиляционный воздуховод;
• воздуховод обогрева лобового стекла;
• промежуточный корпус;
• фильтр воздухозаборника;
• вентилятор;
• воздуховод обогрева салона;
• воздуховод обогрева ног;
• радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Замена вентилятора

Опытные автовладельцы рекомендуют не останавливаться на достигнутом и продолжить дорабатывать печку, проводя тюнинг вентилятора.

Некоторые предлагают избавиться от вентилятора, установленного производителем, а взамен его установить вентилятор с «восьмёрки».

Если вы тоже решились на проведение такой замены, вам нужно дополнительно определиться, оставите ли вы штатное управление печкой родное или также замените его «восьмёрочным» аналогом.

Определившись со вторым вариантом действий, позаботьтесь о приобретении таких дополнительных элементов:

• переключатель скоростей вентилятора;
• дополнительный резистор для печки.

Итак, после того как вы полностью подготовили все необходимые составляющие, можно приступать непосредственно к процессу доработки вентилятора.

Первоначально следует демонтировать старую коробку вохдухопритоков. К сожалению, невзирая на то, что для этого требуется выкрутить всего лишь четыре гайки, обойтись без посторонней помощи не удастся. Напарнику будет нужно удерживать винты под капотом, тогда как вы будете их выкручивать, воспользовавшись ключом-трубкой.

После этого можно беспрепятственно извлечь воздухозаборник. Почистите его, если он в этом нуждается, а затем срежьте небольшое количество пластика, чтобы обеспечить достаточное пространство для работы нового вентилятора.

Установите вентилятор и внимательно осмотрите, что может выступать в качестве помех для работы установленного вентилятора. Если таковые преграды обнаруживаете, аккуратно их срезайте.

После того как вы убедитесь, что больше нет ничего, что может препятствовать работе вентилятора, зафиксируйте его при помощи герметика

Вокруг сопла вентилятора находятся небольшие зазоры, важно их устранить, прикрыв любым материалом. Это позволит предотвратить утечку тёплого воздуха. Теперь собранный вентилятор внедряется обратно в то пространство, в котором ранее «обитал» его старый аналог

Всё надёжно закрепляется и проверяется закрытие и открытие капота. В отдельных случаях после внедрения «инородного» вентилятора не удаётся нормально закрывать капот

Теперь собранный вентилятор внедряется обратно в то пространство, в котором ранее «обитал» его старый аналог. Всё надёжно закрепляется и проверяется закрытие и открытие капота. В отдельных случаях после внедрения «инородного» вентилятора не удаётся нормально закрывать капот.

Доработка №1. Делаем забор воздуха из салона

Главный недостаток отопителя Нивы состоит в том, что воздух в радиатор отопителя поступает с улицы, а при закрытом лючке воздухозаборника циркуляция воздуха и подогрев полностью прекращается. Для устранения этого недостатка я разобрал отопитель (пришлось слить часть тосола и отсоединить патрубки радиатора отопителя), и в боковой стенке корпуса отопителя, противоположной той стенке, куда выходят трубки радиатора, проделал отверстие в форме прямоугольной трапеции. Сделал с таким расчётом, чтобы до границ плоскости, в которой я проделывал отверстие, оставалось 1,5-2 мм стенки корпуса, и со стороны ребра жесткости 6-8 мм для крепления лепесткового клапана. Отверстие я проделал с помощью дрели-разметил, насверлил по контуру отверстий малого диаметра, затем соединил отверстия с помощью ножа, затем обработал напильником края получившегося отверстия, придав ему окончательную форму. Площадь получившегося отверстия составила примерно 25 квадратных сантиметров. Вот через это отверстие при закрытом лючке воздухозаборника отопителя и происходит забор воздуха .

Поскольку салон является замкнутым пространством, циркуляция воздуха происходит по замкнутому кругу, и прогревающийся воздух салона, проходя через радиатор отопителя, на выходе становиться всё более горячим. Несмотря на небольшие размеры отверстия, благодаря отсутствию подвода ледяного воздуха с улицы, время прогрева салона до комфортной температуры и таяния обледеневших стёкол сокращается в 4-5 раз, и достигнуть комфортной температуры возможно даже в сильный мороз.

Для предотвращения доступа холодного воздуха в салон через отверстие при открытом лючке воздухозаборника и выключенном вентиляторе отопителя, на отверстие с внутренней стороны корпуса отопителя установлен лепестковый клапан, который не препятствует забору воздуха из салона. Лепестковый клапан представляет собой вырезанную из автомобильной камеры (лучше от грузовика) резинку толщиной 1,5-3 мм в форме отверстия, но немного больше, и закреплённую на болтик с таким расчётом, чтобы она могла свободно отгибаться внутрь корпуса отопителя, открывая доступ воздуха из салона, и плотно прилегать к стенке корпуса отопителя, перекрывая отверстие для прохода холодного воздуха в салон, мимо радиатора отопителя.

Возможные неисправности отопителя и способы их устранения

Вишневая Нива Шевроле

Если в ВАЗ 21214 перестала работать печка, то в принципе, ее ремонт своими руками — это не особо сложная задача.

Причины неисправности, по которым печка Нива отказывается работать, приведены ниже:

1. Выход из строя добавочного резистора. Этот элемент системы находится за вещевым ящиком и предназначен он для управления вентилирующим устройство нагнетания теплого воздушного потока в салон. Проблема решается путем замены.
2. Износ патрубков. Со временем патрубки начинают изнашиваться, этому особенно способствуют температурные перепады. Для обнаружения износившихся шлангов каждую магистраль необходимо внимательно осмотреть. Об износе могут свидетельствовать трещины и другие повреждения патрубков, через которые может выходить антифриз.
3. Неисправен . О поломке этого компонента могут свидетельствовать следы утечки охлаждающей жидкости в салоне авто. Если производится , то лучше использовать керамическое устройство, его ресурс эксплуатации обычно в несколько раз выше, чем у традиционных металлических устройств.
4. Проблемы в работе блока управления. Ремонт этой части лучше доверить квалифицированному электрику.
5. Вышел из строя радиатор печки. На Нива 21213 его можно без проблем заменить своими руками, об этом мы расскажем ниже (автор видео — канал ХОЗЯИН G).

Отопитель (печка) и система вентиляции

1 – боковое сопло; 2 – воздухопровод бокового сопла; 3 – воздухопровод обогрева ветрового стекла; 4 – центральные сопла; 5 – тяга управления заслонкой воздухопритока; 6 – заслонка воздухопритока; 7 – радиатор; 8 – уплотнитель отопителя; 9 – кожух радиатора; 10 – отводящий патрубок; 11 – подводящий патрубок;

12 – кран; 13 – воздухораспределительная крышка; 14 – кожух вентилятора; 15 – крыльчатка; 16 – электродвигатель; 17 – тяга управления краном; 18 – тяга управления заслонкой обогрева ветрового стекла; 19 – кронштейн рычагов управления отопителем; 20 – рукоятка управления заслонкой воздухопритока; 21 – рукоятка управления заслонкой обогрева ветрового стекла; 22 – рукоятка управления краном.

Схема работы отопителя

1 – воздухораспределительная крышка; 2 – кожух вентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор; 6– подводящий патрубок; 7 – отводящий патрубок; 8 – кожух радиатора; 9 – заслонка воздухопритока; 10 – коробка воздухопритока;

11 – воздухопровод обогрева ветрового стекла; 12 – заслонка центрального сопла; 13 – центральное сопло; 14 – рукоятка управления краном; 15 – рукоятка управления заслонкой обогрева ветрового стекла; 16 – рукоятка управления заслонкой воздухопритока; 17 – кронштейн рычагов управления; 18 – заслонка обогрева ветрового стекла; 19 – тяга управления заслонкой обогрева ветрового стекла.

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления (печка) – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота). Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин –1 . Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А.

Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

Если вода попадает в салон через печку

При попадании дождевой воды через отопитель в салон прочистите водосливное отверстие коробки воздухопритока.

Как усилить обогрев отопителя (вместо второй печки)

(совет от С.Лисицкого)

На моей Ниве ВАЗ-21310 зимой при небольших оборотах двигателя отопитель не справляется с прогревом салона. Чтобы улучшить циркуляцию жидкости в радиаторе печки, установил дополнительный прокачивающий насос от Газели. Для этого купил два шланга для отопителя от Жигулей и четыре хомута. Насос закрепил в моторном отсеке и подсоединил к подводящему шлангу отопителя. Запитать насос можно от клавиши управления вентилятором отопителя. Либо установить отдельный выключатель, подключившись через предохранитель к замку зажигания.

Видео

Модернизация воздуховодов

К сожалению, если вы внимательно рассмотрите воздуховоды, которыми оснащена ваша Нива, вы ужаснётесь тому, как можно было её сопроводить таким большим количеством щелей. Разве можно с такой конструкцией ожидать хорошего обогрева?

Ответ, конечно, прост, поскольку весь подогреваемый воздух рассеивается ещё под торпедой, а салон обогревается по остаточному принципу.

Однако хорошо, когда проблема так легко определяется, тогда и решать её гораздо проще. Модернизация воздуховода заключается в том, чтобы при помощи силиконового клея необходимо промазать все места соединений.

Подготовьтесь к тому, что выполнять такие действия иногда достаточно сложно, поскольку не все места сопровождаются беспрепятственным доступом. Вам всё-таки придётся приловчиться и промазать силиконовым клеем все стыковочные места.

Снятие радиатора печки ВАЗ-2121

Типичные неисправности радиатора

нива замена радиатора печки .

Как поменять и модернизировать печку на Ниве своими руками?

Ни один автомобилист не сможет отрицать важность отопительной системы. Благодаря отопителю в холодное время года водитель может быстрее прогреть машину, а его выход из строя может доставить хлопоты автовладельцу. Подробнее о том, почему печка Нива выходит из строя и как правильно поменять радиатор отопителя, мы расскажем ниже

Подробнее о том, почему печка Нива выходит из строя и как правильно поменять радиатор отопителя, мы расскажем ниже.

Возможные неисправности отопителя и способы их устранения

Вишневая Нива Шевроле Если в ВАЗ перестала работать печка, то в принципе, ее ремонт своими руками — это не особо сложная задача.

Причины неисправности, по которым печка Нива отказывается работать, приведены ниже:

1. Выход из строя добавочного резистора. Этот элемент системы находится за вещевым ящиком и предназначен он для управления вентилирующим устройство нагнетания теплого воздушного потока в салон. Проблема решается путем замены.
2. Износ патрубков. Со временем патрубки начинают изнашиваться, этому особенно способствуют температурные перепады. Для обнаружения износившихся шлангов каждую магистраль необходимо внимательно осмотреть. Об износе могут свидетельствовать трещины и другие повреждения патрубков, через которые может выходить антифриз.
3. Неисправен кран отопителя. О поломке этого компонента могут свидетельствовать следы утечки охлаждающей жидкости в салоне авто. Если производится замена крана отопителя, то лучше использовать керамическое устройство, его ресурс эксплуатации обычно в несколько раз выше, чем у традиционных металлических устройств.
4. Проблемы в работе блока управления. Ремонт этой части лучше доверить квалифицированному электрику.
5. Вышел из строя радиатор печки. На Нива 21213 его можно без проблем заменить своими руками, об этом мы расскажем ниже (автор видео — канал ХОЗЯИН G).

Поломку резистора вентилятора найти очень просто — вентилятор работает только на максимальной скорости.

Инструкция по замене печки

Замена радиатора печки Нива производится следующим образом:

1. Сначала следует слить всю охлаждающую жидкость из отопительного узла и блока цилиндров, для этого подставьте емкость под сливное отверстие и выкрутите крышку. Если вы уверены в том, что вся система герметична, то сливать расходный материал не нужно, достаточно просто перекрыть краник.
2. Следующим этапом будет демонтаж центральной консоли и полки под вещевым ящиком. Для большего удобства можно демонтировать и рычаг коробки передач, поскольку он будет мешать.
3. Выполнив эти действия, вы можете демонтировать нижний воздуховод. Снимать его не обязательно, но сделав это, вы значительно облегчите себе ремонт.
4. Далее, нужно выкрутить болты, которые фиксируют кронштейн радиаторного узла.
5. После того, как болты будут откручены, необходимо также ослабить либо полностью выкрутить винты, фиксирующие переднюю панель с левой и правой сторон. При этом полностью демонтировать панель не обязательно.
6. Затем можно демонтировать тяги с краника отопительного узла, после чего вы сможете снять кожух с вентилятором.
7. На завершающем этапе производится снятие радиаторного устройства, но перед этим вам необходимо отсоединить и демонтировать патрубки. Будьте осторожны, в них может остаться часть охлаждающей жидкости. Новый радиаторный узел монтируется вместо старого, дальнейшая сборка осуществляется в обратной последовательности, при этом удостоверьтесь в том, что в системе отсутствуют воздушные пробки. В противном случае эффективность работы печки будет минимальной.

Варианты модернизации отопителя на Ниве

Чтобы отопитель работал более надежно и вам не приходилось время от времени заниматься его ремонтом, может быть произведена его модернизация. Как показывает практика, модернизированная печка на Ниву не только сможет работать в несколько раз дольше, но и ее функциональность будет более эффективной. Ниже приведены несколько вариантов, которые позволят модернизировать узел.

Подробно их описывать не будем, но знайте, что все эти варианты уже прошли проверку временем, поскольку используются многими нашими соотечественниками, поэтому в их эффективности вы можете не сомневаться:

• использование электродвигателя печки от «восьмерки» — это устройство доказало свою надежность;
• установка дополнительного сопротивления вентилирующего устройства;
• установка трехрядного медного радиаторного узла;
• монтаж более надежного краника отопителя от ВАЗ 2108;
• как вариант, на Ниву можно установить отопитель от «восьмерки» в сборе.
