Местоположение реле стартера ВАЗ 2115
На ВАЗ 2115 реле стартера находится под капотом автомобиля, в моторном отсеке. Оно расположено на панели предохранителей, справа от аккумулятора. Обычно реле стартера имеет синий цвет и выглядит как маленький блок.
Чтобы найти реле стартера, откройте капот автомобиля и обратите внимание на панель предохранителей. Найдите синий блок, похожий на реле, и проверьте его маркировку
Обычно на корпусе реле стартера указано, что это «реле стартера» или «стартер».
Если вы имеете проблемы с запуском двигателя или подсоединении стартера, то реле стартера может быть неисправным. В таком случае, рекомендуется обратиться к профессионалам для диагностики и замены неисправной детали.
Green370 › Блог › Расплоложение предохранителей Ваз 2115 и их назначения.
Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))
К1 – реле включения очистителей фар;К2 – реле-прерыватель указателей поворота и аварийной сигнализации;К3 – реле очистителя ветрового стекла;К4 – реле контроля исправности ламп;К5 – реле включения стеклоподъемников;К6 – реле включения звуковых сигналов;К7 – реле включения обогрева заднего стекла;К8 – реле включения дальнего света фар;К9 – реле включения ближнего света фар;F1-F20 – плавкие предохранители
F1 (10 А)Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.
F2(10A)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F3 (7,5 А)Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)
F4(20A)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.
F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).
F7 (30 А)Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).
F8 (7,5 А)Правая противотуманная фара.
F9 (7,5 А)Левая противотуманная фара.
F10(7,5 А)Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.
F11 (7,5 А)Лампы габаритных огней по правому борту.
F12(7,5A)Правая фара (ближний свет).
F13(7,5 А)Левая фара (ближний свет).
F14(7,5A)Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.
F15(7,5A)Правая фара (дальний свет).
F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)
Установка реле стартера
Почти год меня периодически мучила проблема с заводом авто, особенно на горячую то и дело щелкало втягивающее реле, зарядка проседала и машина, как водится, отказывалась заводиться. После самостоятельной диагностики, я естественно решил, что это втягивающее реле.
И так начнем!

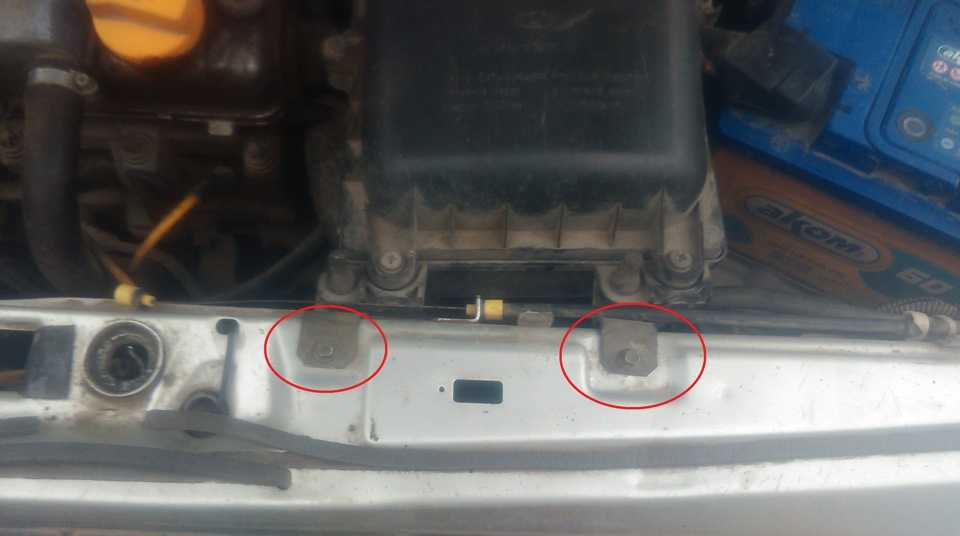

Откручиваем крепления воздушного фильтра
Затем отгибаем его в сторону и зацепляем на заранее подготовленный проводок, привязанный к петле капота!)) (критически удобная вещь, мне подсказал это бывший хозяин машины).

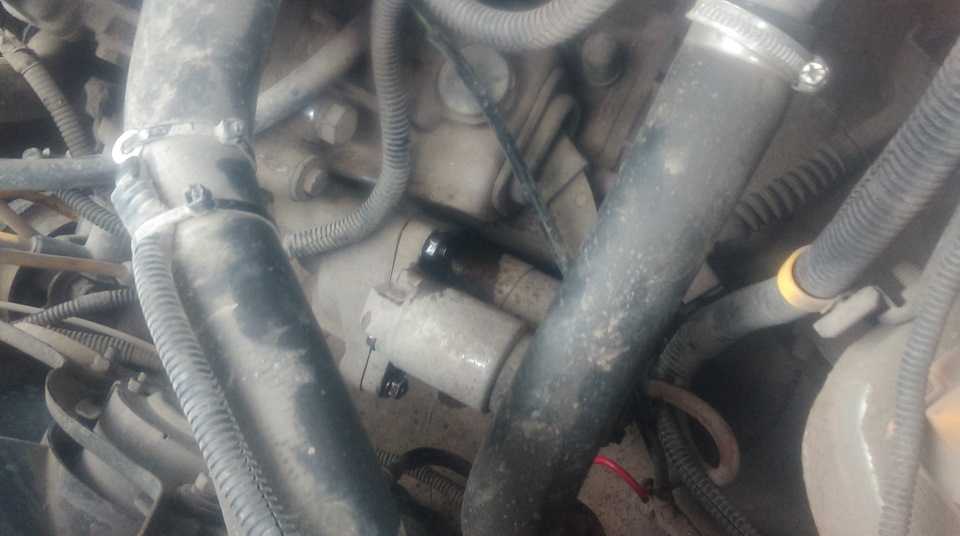

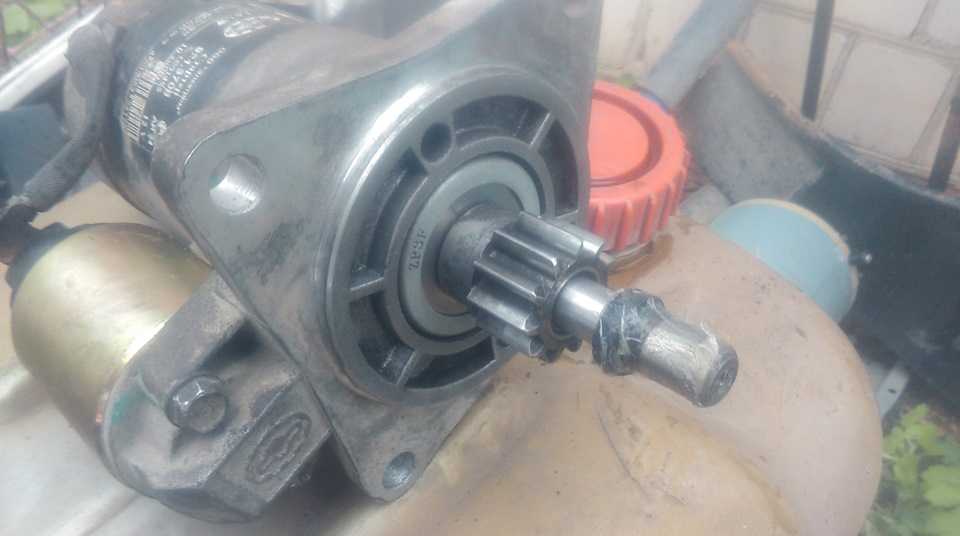

Затем, немного сбрызнув WDшкой, откручиваем гайки крепления стартера, у меня самой нижней гайки уже не было, вероятно что стартер уже снимали и чтобы не переживать геморрой связанный с откручиванием самой нижней гайки.

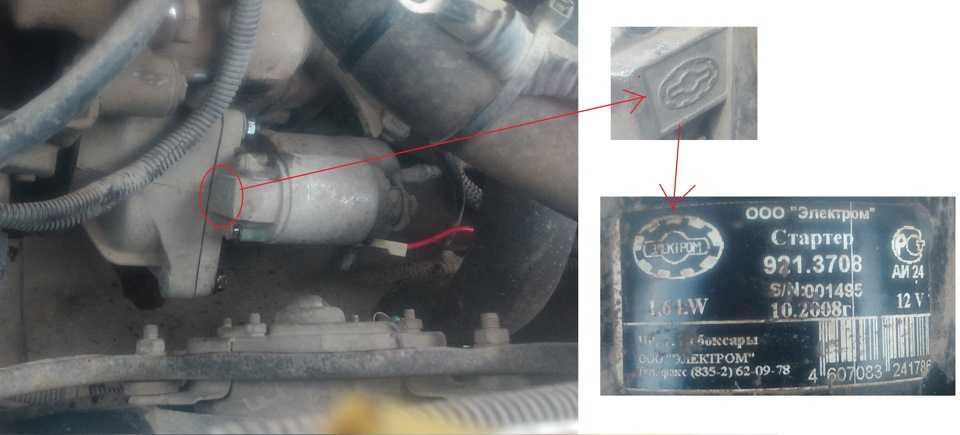

Возможно если у вас стоит штатный стартер, а соответственно и штатное втягивающее на штатных болтах, то заменить его возможно не снимая весь стартер целиком. Однако! Стартер у меня, как выяснилось, не заводской, а чебоксарский! Как это определить не изучив заводскую маркировку? Да очень просто! Достаточно посмотреть на обратную сторону реле.

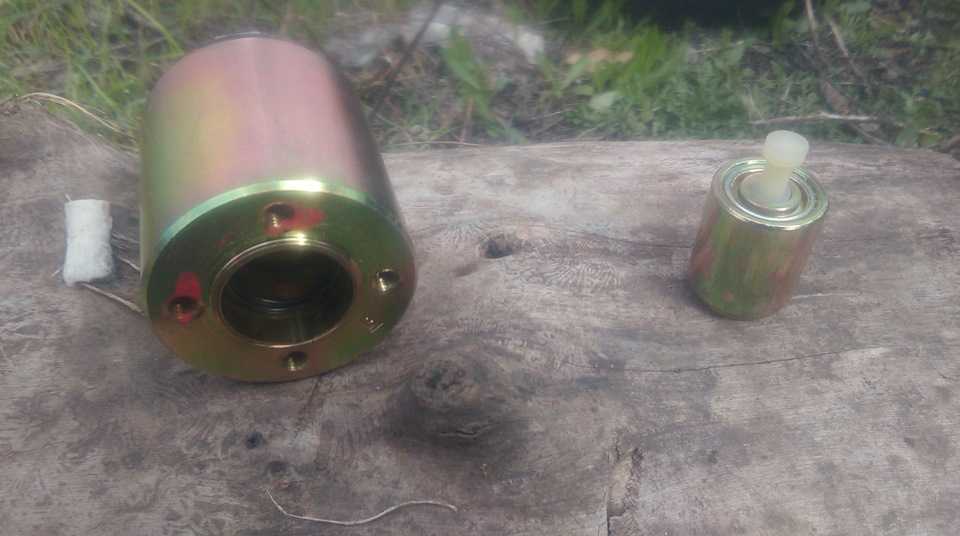

Купить новое втягивающее мне удалось только в магазине специализирующимся на продаже и ремонте стартеров и генераторов на все марки авто.

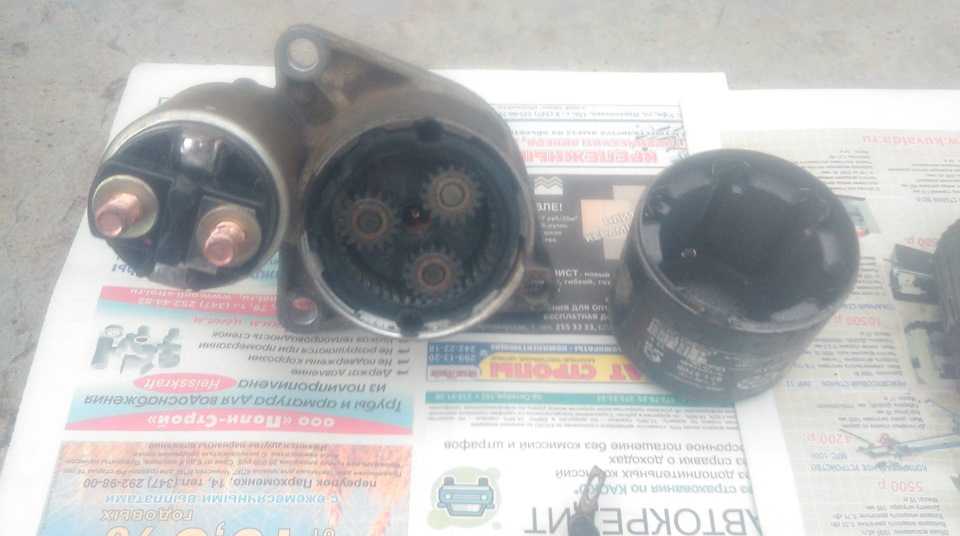

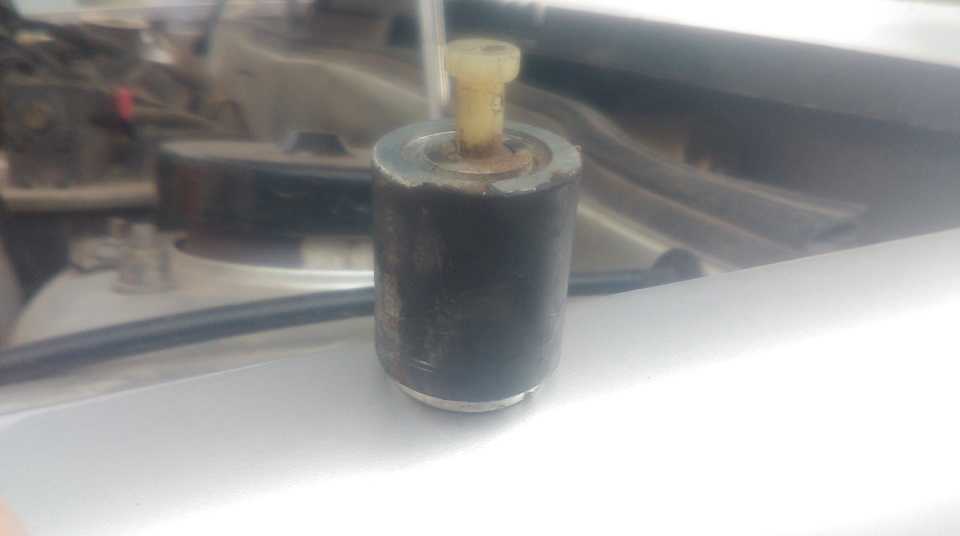

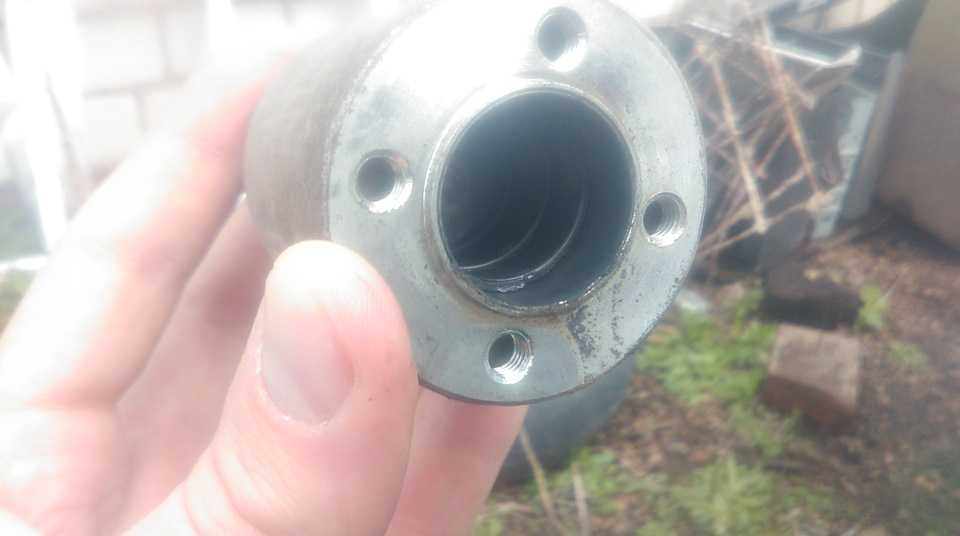

После того как сняли стартер снимаем втягивающее, и вот как оно выглядит после нескольких лет эксплуатации
Затем обратном порядке всё собираем, тут главное не забыть зацепить подвижную часть реле за лапку, находящуюся в самом стартере!
Устаналиваем всё на машину, заводим раз, всё отлично, два — тоже всё окей, а вот на третий раз БАЦ! и опять такая же петрушка… Напрашивается знаменитый вывод: “Дело было не в бобине! А мудак сидел в кабине!”
И вот тут начинается самое интересное, оказывается у десятого и тринадцатого семейства ВАЗа отсутствует реле стартера! А это означает, что ток большой силы идет напрямую через замок зажигания и блок предохранителей на втягивающее реле! И с годами, где-то в недрах проводки подгорают некие контакты и силы тока уже не хватает для того чтобы втянуть втягивающее реле и нажать на кнопочку, находящуюся в глубине стартера, чтобы подать напряжение на сам стартер! Чтобы избежать данных проблем с заводом авто, необходимо своими силами установить реле стартера в разрыв управляющего провода, который идет от замка зажигания. (Об этом мне рассказал опять таки мой товарищ и по совместительству бывший владелец данного транспортного средства).

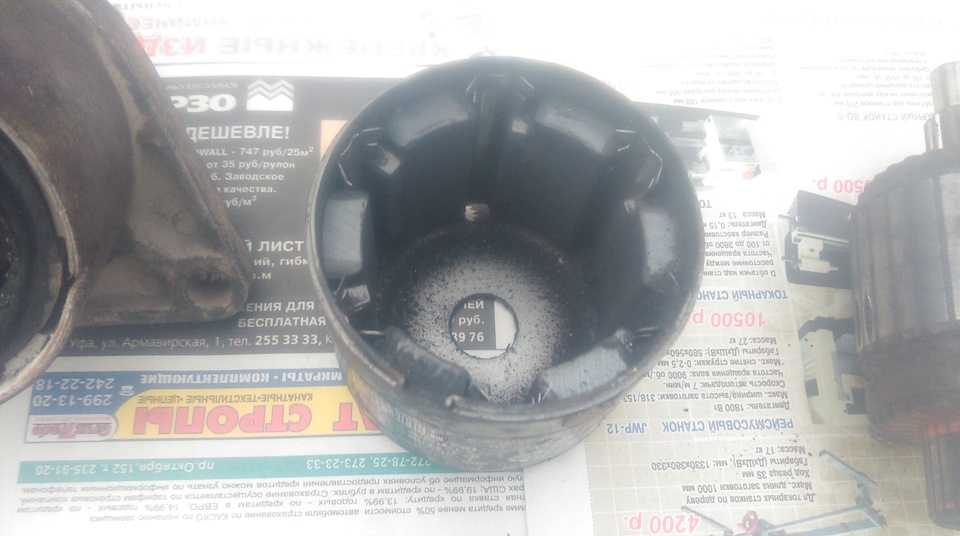

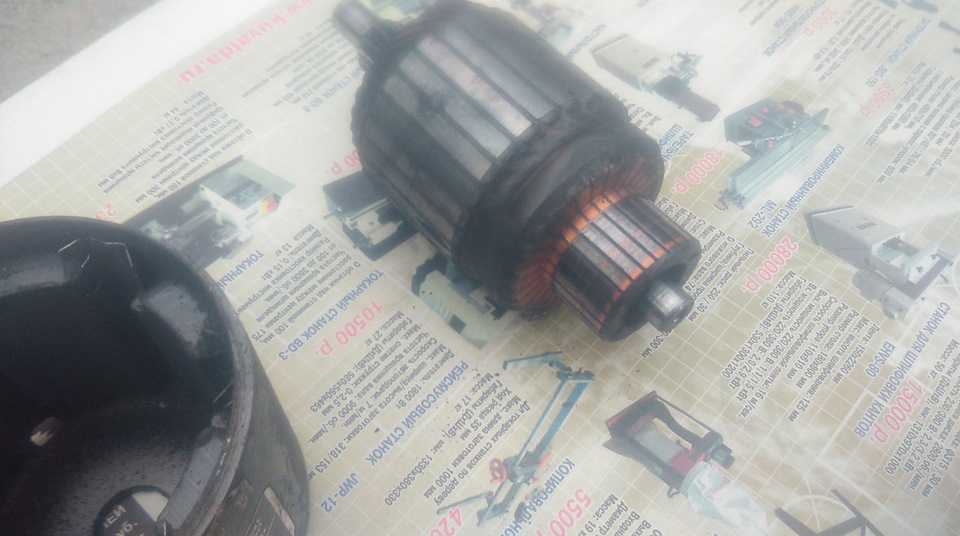

Но перед тем как позвонить своему другу и узнать всё это, я снял стартер во второй раз, разобрал его полностью и от души почистил все его внутренности от выработки. Промыл в солярке, смазал где надо, собрал, поставил в машину.
И когда она опять с третьего раза отказалась заводиться, стал звонить своему приятелю!))) А после разговора нашел в гараже обычное 4-х контактное реле, мамку для него и самое главное достаточно толстые провода чтобы не грелись от тока который нужен для раскрутки стартера.

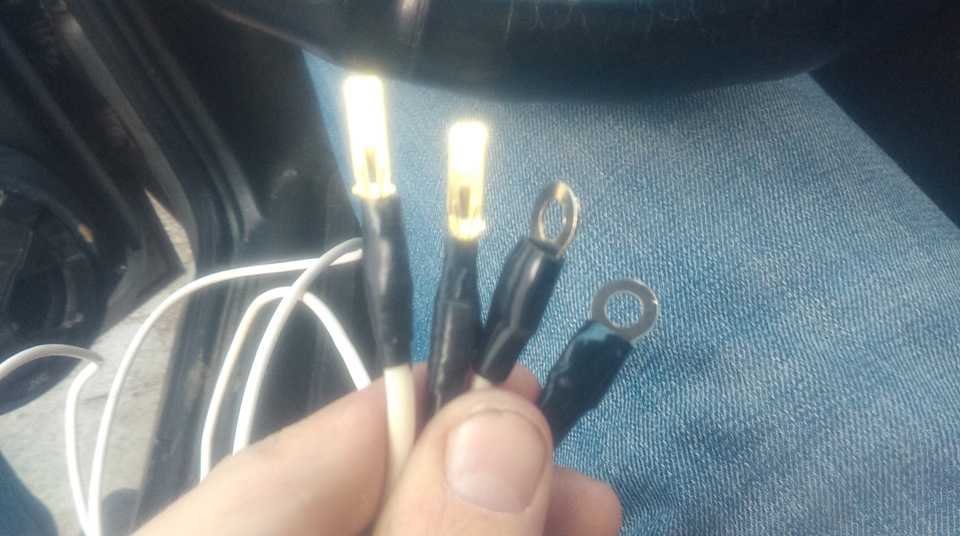

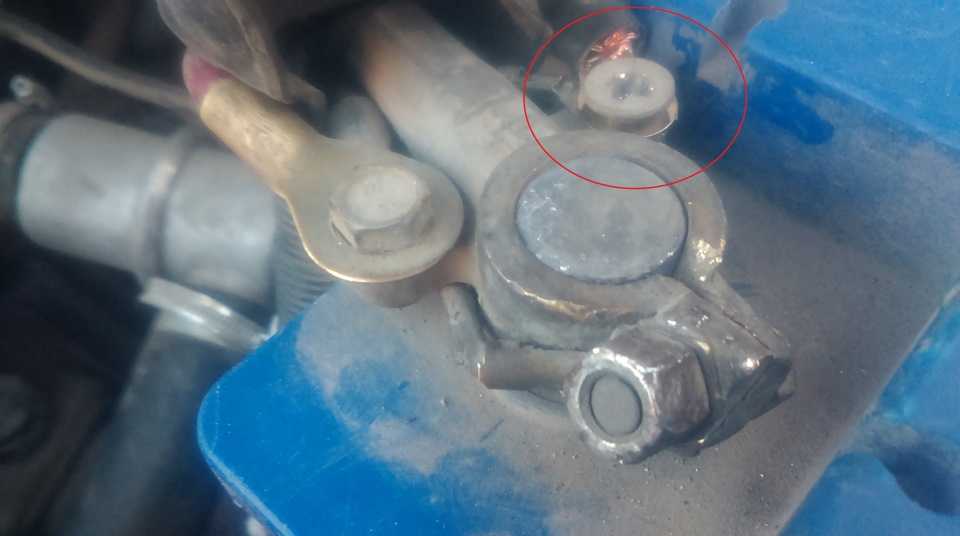

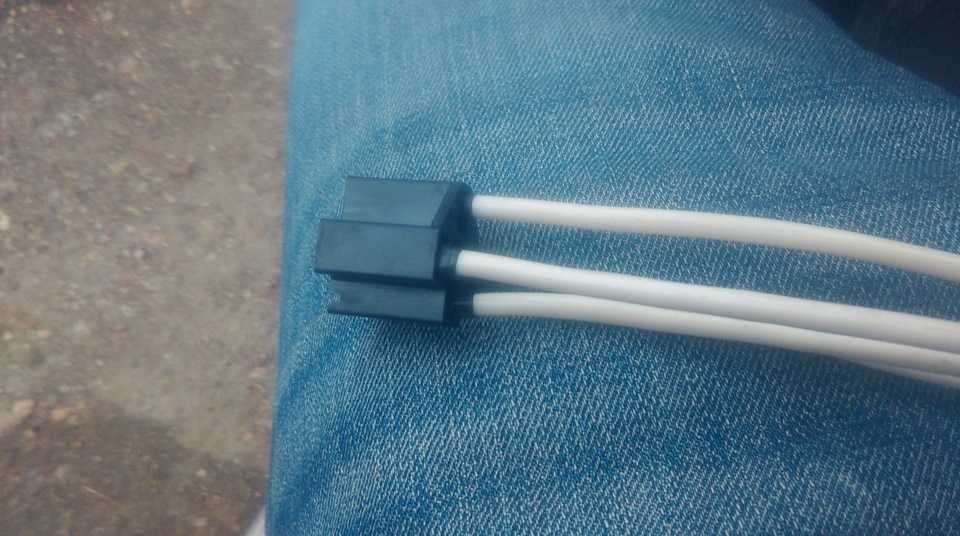

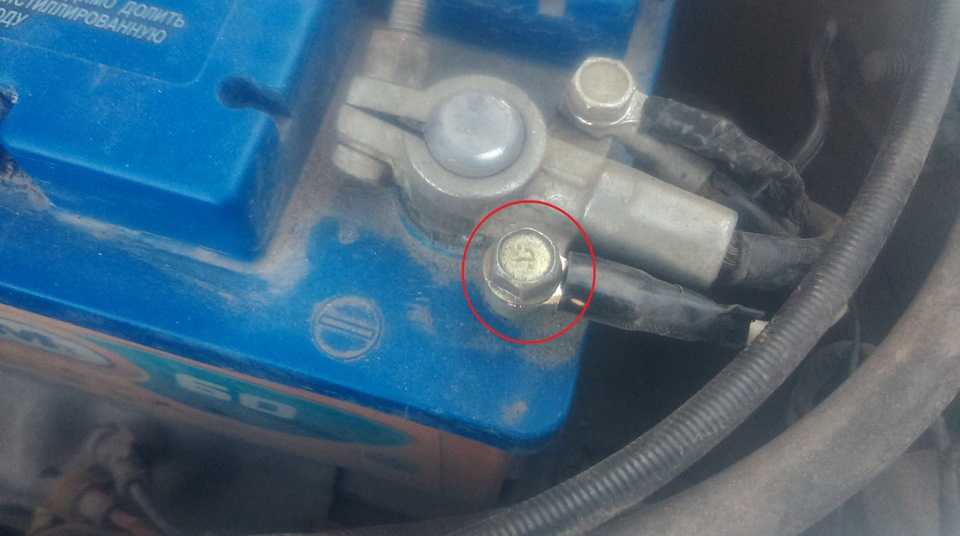

С другой стороны обжимаем два провода в папки, а два провода в наконечники под болты, которые вкручиваются в клемы.

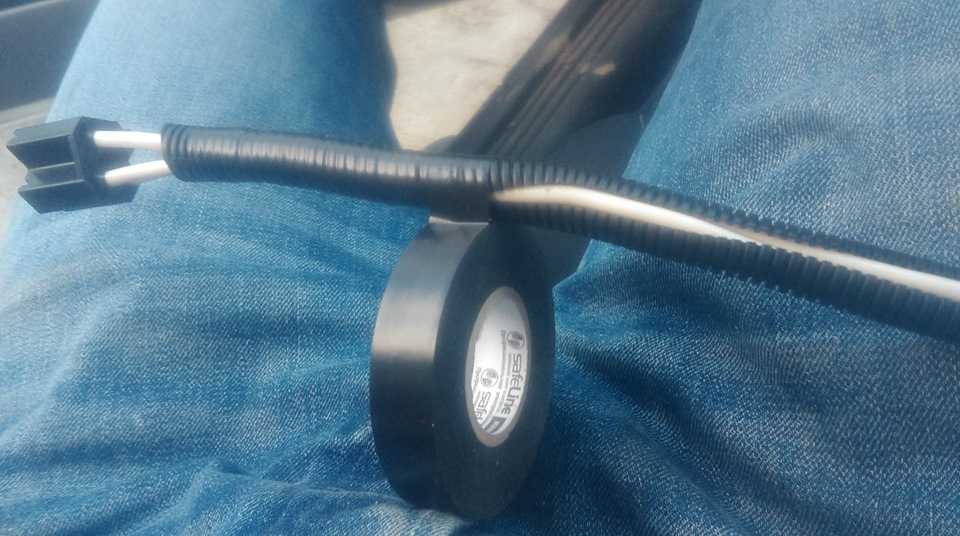

Все эти 4 провода я уложил в гофру и для порядка обмотал изолентой.
Вот собственно говоря схема включения реле, всё предельно просто.

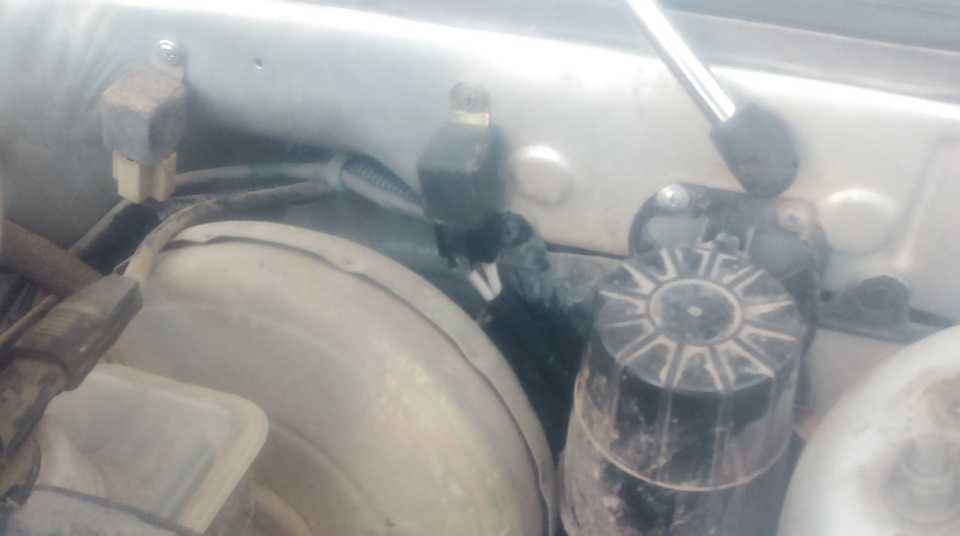

Провода протянул на моторный щит
Вывод: если у вас такие же симптомы как у меня и замена втягивающего вам не помогла, то при условии что сам стартер у вас исправен, этот рецепт одназначно поможет вам забыть о проблеме с заводом авто. особенно “на горячую”!
Схема подключения стартера ВАЗ 2106
- стартер;
- генератор;
- аккумуляторная батарея;
- втягивающая обмотка тягового реле;
- выключатель зажигания;
- удерживающая обмотка тягового реле
| 1 – крышка со стороны привода; | 14 – крышка реле; |
| 2 – стопорное кольцо; | 15 – контактные болты; |
| 3 – ограничительное кольцо; | 16 – коллектор; |
| 4 – шестерня привода; | 17 – щетка; |
| 5 – обгонная муфта; | 18 – втулка вала якоря; |
| 6 – поводковое кольцо; | 19 – крышка со стороны коллектора; |
| 7 – резиновая заглушка; | 20 – кожух; |
| 8 – рычаг привода; | 21 – шунтовая катушка обмотки статора; |
| 9 – якорь реле 2106; | 22 – корпус; |
| 10 – удерживающая обмотка тягового реле; | 23 – винт крепления полюса статора; |
| 11 – втягивающая обмотка тягового реле; | 24 – якорь; |
| 12 – стяжной болт реле; | 25 – обмотка якоря; |
| 13 – контактная пластина; | 26 – промежуточное кольцо. |

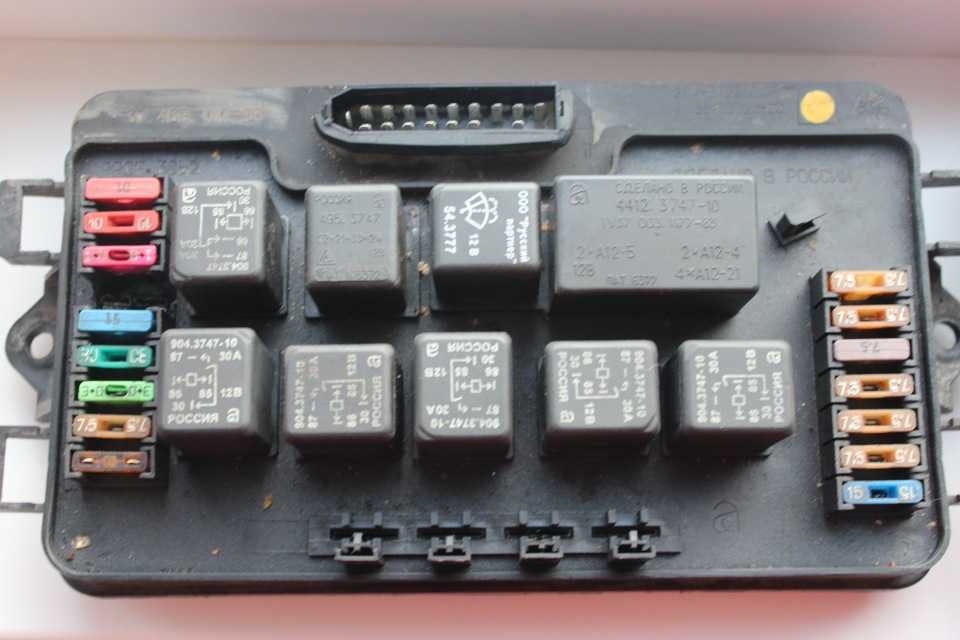

Расшифровка предохранителей и реле инжекторных моделей
Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.
Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом
Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.
Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.
Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).
Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60
Современные предохранители отличаются по цвету в зависимости от количества ампер.
- 5А – коричневый
- 10А – красный
- 15А – синий
- 20А – желтый
- 30А – зеленый
Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.
В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.
В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.
Как снять блок предохранителей ВАЗ 2115 инжектор 8 клапанов: замена, расшифровка

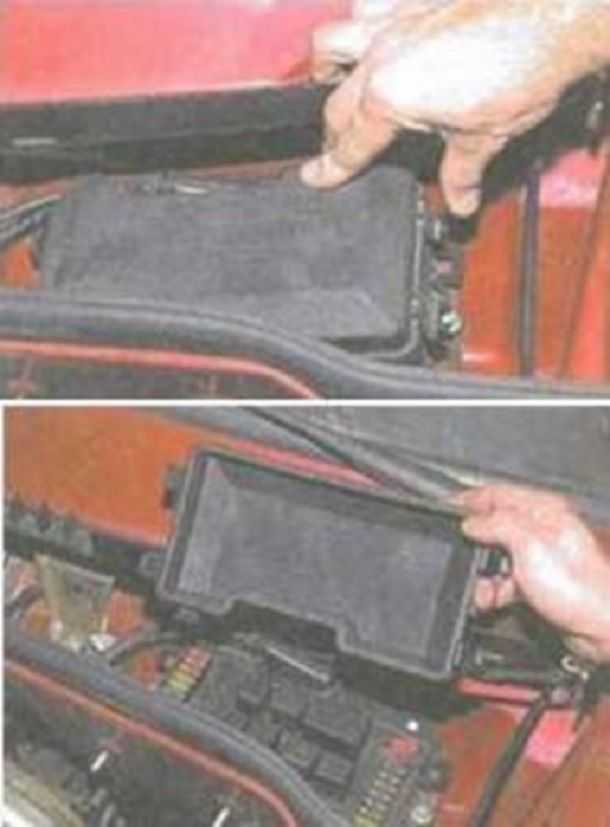

Где находится и как можно снять блок предохранителей в ВАЗ-2115
Конечно же, для того чтобы искать проблему в том или ином узле автомобиля, нужно знать его месторасположение. В ВАЗ-2115 конструкторы решили перенести блок предохранителей в подкапотное пространство – в «Самарах» первого поколения он располагался в салоне. Отыскать блок особого труда не составит – он расположен в ящичке черного цвета, возле левого стакана. Давайте рассмотрим расшифровку находящихся там предохранителей. В частности:
- К1 – отвечает за реле системы очистки фар;
- К2 – аварийная сигнализация и реле системы переключения «поворотников»;
- К3 – система очистки лобового стекла;
- К4 – контроль работоспособности ламп;
- К5 – электростеклоподъемники;
- К6 – звуковые сигналы;
- К7 – обогрев заднего стекла;
- К8 – дальний свет;
- К9 – ближний свет.
Стоит обратить ваше внимание на еще один момент. В салоне «пятнашки» также есть блок предохранителей
Его также следует описать более подробно. Здесь, в частности, находятся по 3 реле и предохранителя, а также электронный блок управления. Если взглянуть на данный блок сверху вниз, то мы увидим следующую картину. Предохранители будут распределяться в следующем порядке:
- 15-амперный, отвечающий за работу бензонасоса;
- 7,5-амперный – на него заведены датчики скорости, коленвала и массового расхода воздуха, клапан, расположенный на продувке адсорбера, реле электровентилятора;
- 7,5-амперный – через него запитан электронный блок управления.
Замена блока предохранителей, расположенного в подкапотном пространстве, – это очень простая процедура, и проделать ее без всяких проблем сможет каждый автолюбитель. Для этого понадобится совершить всего лишь несколько простых действий, потратив на все про все пару минут.
В частности, в первую очередь в целях безопасности сбрасываем с аккумуляторной батареи минусовую клемму. Далее снимаем крышку с черного ящичка. После этого следует открутить две гайки – для этого понадобится ключ на 10. На следующем этапе нужно отсоединить верхний и нижний разъемы. Для того чтобы проделать последнюю из указанных операций, необходимо приподнять блок. Вот и все. Теперь осталось только вытащить блок предохранителей. Для того чтобы поставить его на место, все описанные выше манипуляции проводятся в обратном порядке.
Еще более простой процедурой является замена самих предохранителей. Здесь главное определить, какой из них вышел из строя. Далее все делается очень просто. Из соответствующего гнезда вынимается неисправный предохранитель, и на его место устанавливается новый. Можно посоветовать воспользоваться для этой простой манипуляции пинцетом. Все дело в том, что предохранители небольшие по своему размеру и имеют плоскую форму. Если пальцы слишком толстые, или, например, руки замерзли, данное простое приспособление позволит без труда провести замену, ничего никуда не роняя.
Чтобы определить, вышел предохранитель из строя или же он является работоспособным, можно воспользоваться одним из двух наиболее распространенных способов. Первый из них – это визуальный осмотр. Для этого находящийся под подозрением предохранитель следует вынуть из гнезда и осмотреть на предмет целостности токопроводящую часть.
Еще один, очень важный совет. Перед тем как менять сгоревший предохранитель, следует найти причину, по которой он вышел из строя. В ином случае вы рискуете снова повторять манипуляции с заменой. Частое перегорание предохранителей вполне может указывать на наличие проблем с электропроводкой. Если вы не обладаете нужными знаниями, то лучше всего будет обратиться к специалистам, поскольку затягивание с решением проблемы может в итоге обернуться более серьезными последствиями, чем сгоревший элемент защиты.
Принцип работы тягового реле ВАЗ
Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.
Если устанавливал самостоятельно
Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.
Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.
Как вам статья?
Мне нравится1Не нравится
Расшифровка дополнительного блока предохранителей и реле
Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.
В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.
Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока
Таблица 3. Расшифровка дополнительного блока предохранителей и реле
| № | Ток, А | Назначение (Предохранители) |
| 1 | 15 | Главное распределительное реле |
| 2 | 15 | Питание контроллера |
| 3 | 15 | Насос топливной системы |
| № | Назначение (Реле) | |
| К4 | Топливный насос | |
| К5 | Вентилятор системы охлаждения | |
| К6 | Главное реле управления системами |
Есть еще варианты и других расшифровок.
Расшифровка дополнительного блока предохранителей и реле
Реле:
1 — бензонасоса;
2 — главное;
3 — вентилятора.
Предохранитель:
f1 — бензонасоса;
f2 — главного реле;
f3 — ЭБУ (электронного блока управления).
Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.
Реле (втягивающее) стартера на ВАЗ-2114
Этот вид реле, расположен прямо на корпусе стартера, а управление им реализовано путём подачи тока с замка зажигания.
Этот вид реле принимает прямое участие в запуске мотора, регулируя реакцию сцепления между токами разной величины (так как напряжение зажигания меньше, чем ток поступающий от аккумуляторной батареи – прим.).
Расположение втягивающего реле
Определить местонахождение втягивающего несложно, оно находится непосредственно на стартере и имеет два провода, первый, наименьший по размеру идёт от замка зажигания, а второй наибольший по размеру от АКБ.
Расположение проводов указано стрелками.
Реле находится прямо на корпусе стартера.
Принцип работы реле
Работа этого реле заключается в следующем:
- Когда АКБ подаёт ток на катушку стартера, за счёт магнитного поля катушка воздействует на якорь.
- При движении якоря он зажимает пружину, от которой бендикс соединяется со шлицами.
- Когда контакты между собой замыкаются, происходит запуск двигателя, и все соединения возвращаются на свои места разъединяя места фиксации.
Неисправности втягивающего реле и их симптомы
Увидеть наличие неполадок на втягивающем реле можно сначала визуально, так как на проводах возможны следы коррозии, а от этого поступающий ток может просто не проходить до места назначения. Если зачистка этих контактов ни к чему не привела, то переходим к осмотру 4-х контактного реле, как правило, расположенного на болту в подкапотном пространстве.
Местоположение реле указано красным маркером.
Замена предохранителей на ВАЗ 2114
Когда в работе электросети автомобиля и двигателя обнаруживаются какие-то неполадки, будь то перегорание лампочек или отказ каких-нибудь электрических устройств водитель должен в первую очередь проверить работоспособность предохранителей. Порядок действий при этом следующий:
- определить, где находятся предохранители на ВАЗ 2114, которые возможно вышли из строя. Для этого посмотреть в руководстве по эксплуатации машины схему расположения защитных устройств и определить, находятся они в монтажном блоке или под приборной доской в районе расположения ног переднего пассажира;
- при работе с электросистемой автомобиля обязательно отключается «минусовой» контакт аккумулятора;
- открыть пластмассовые защелки, удерживающие крышку монтажного блока;
- снять с крепления в правой верхней части блока пластмассовый пинцет, он может быть красным, прозрачным или желтым;
- взять защитное устройство, в цепи которого предполагается поломка, пинцетом за корпус и вытащить предохранитель;
существуют правила, выработанные опытом эксплуатации, как проверить предохранитель. В первую очередь надо визуально определить, прогорела плавкая вставка внутри корпуса или ЗУ находится в исправном состоянии;
- если разрушение вставки визуально определить невозможно, требуется проверить защитное устройство с помощью прибора;
- в том случае, если получено подтверждение, что перегорает предохранитель, необходимо его заменить на работоспособный. Цена на блок предохранителей ВАЗ 2114 на автомобильном рынке составляет около 2000 рублей, а набор из отдельных ЗУ подобного типа будет стоить 150 -250 рублей.
Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.
При работе с монтажным блоком нельзя применять металлические отвертки или другие металлические инструменты, это может привести к КЗ и выходу из строя монтажных дорожек блока.
