Разборка
Технологию работки рассмотрим на примере передней подвески ВАЗ «Ока», поскольку она конструктивно сложнее. Алгоритм работ такой:
Ставим авто на смотровую яму и вывешиваем передок с нужной стороны; Снимаем колесо; Съемником выпрессовываем наконечник рулевой тяги; Извлекаем из кронштейна на стойке трубопровод тормозной системы; Делаем пометку на верхнем болту крепления стойки к ступице (он регулировочный и при сборке важно установить его обратно в то же положение, чтобы нарушить углы установки); Раскручиваем крепежи стойки;
- Под ступицу укладываем упор;
- Выкручиваем гайки крепления верхней опоры к кузову;
- Убрав упор, опускаем ступицу, при этом верх стойки уйдет вниз, что позволит ее извлечь;

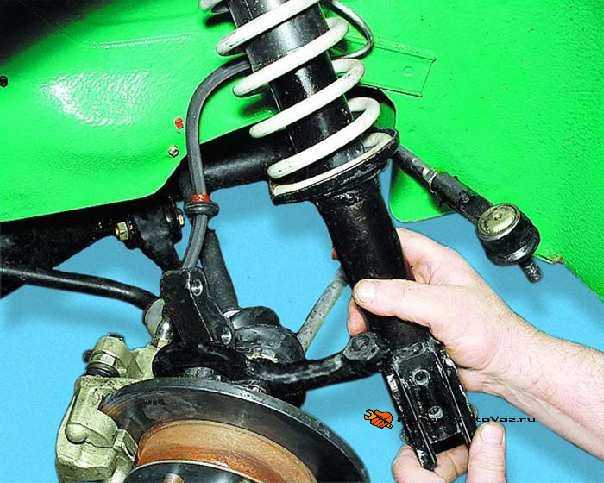

- Выводим стойку из кронштейна ступицы;
- Разбалчиваем крепление поперечного рычага к шаровой опоре;
- При необходимости извлекаем шаровую опору (выкрутив крепеж ее пальца, и выпрессовав ее из ступицы);
- Выкручиваем крепление стойки стабилизатора к поперечному рычагу;
- Скручиваем гайки крепления продольной распорки к кронштейну подрамника;
- Разбалтываем крепеж поперечного рычага к подрамнику, снимаем его вместе с распоркой;
- При замене втулок стабилизатора следует открутить крепление его кронштейнов к подрамнику и снять втулки, после чего собрать все обратно;
После этого все составные элементы передней подвески «Ока» будут демонтированы, но еще нужно разобрать саму стойку, для чего необходимы пружинные стяжки. Без них разборку стойки выполнять запрещено, поскольку высока вероятность получения травмы.
Стойка разбирается очень просто:
- Стяжками стягиваем пружину;
- Откручиваем гайку крепления штока амортизатора к верхней опоре;
- Снимаем опору, пыльник, отбойник;
- Стягиваем стянутую пружину;
- Стакан зажимаем в тисках;
- Откручиваем опорную гайку;
- Извлекаем амортизатор-вкладыш;
Сборка стойки выполняется в обратной последовательности.
После ремонта обязательно следует выполнить регулировку углов развала-схождения.
Модели карбюраторов для автомобилей ОКА
Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.
Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА
Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

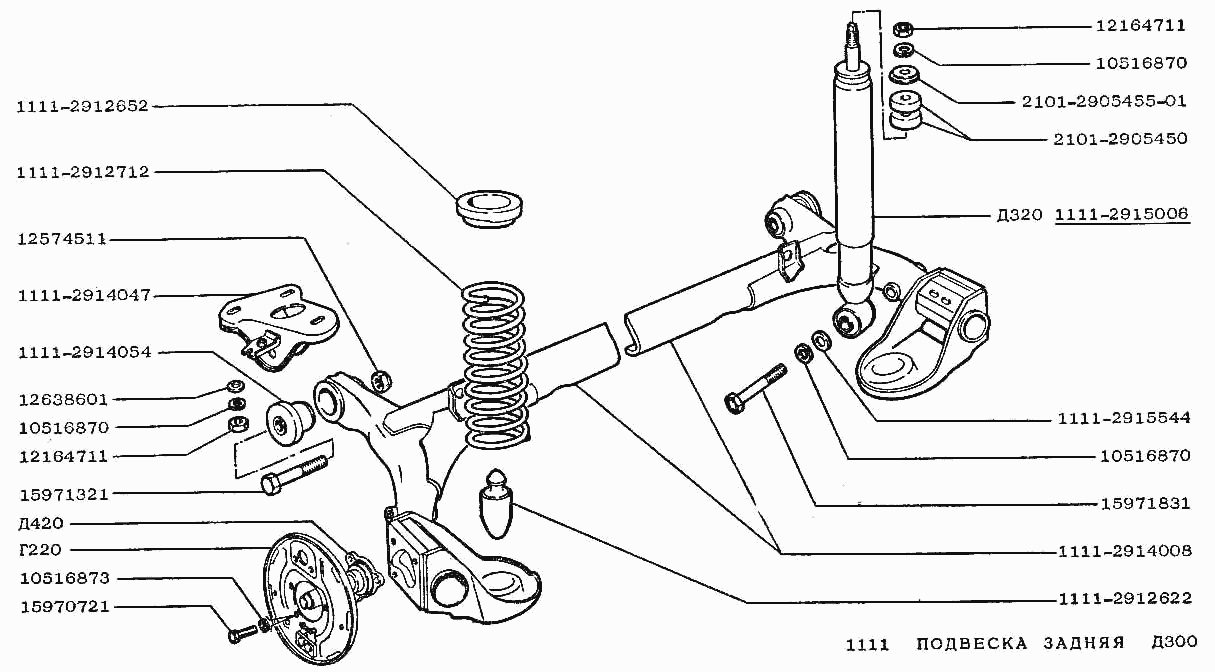

Задняя подвеска ВАЗ 1111
| Вам потребуются | |
|
Предупреждение
Перед снятием амортизатора необходимо зафиксировать пружину в сжатом состоянии. Ход пружины, обладающей значительной жесткостью, больше хода штока амортизатора. При отворачивании гайки верхнего крепления амортизатора освобожденная пружина может сорвать гайку с последних ниток резьбы и резко подбросить относительно легкую заднюю часть кузова. Возникает реальная опасность сбрасывания автомобиля с лап подъемника или опор и получения травм от сорвавшихся со штока амортизатора гайки и шайб.
Порядок выполнения
1. Установите стяжку на пружину задней подвески со стороны заменяемого амортизатора и немного сожмите пружину. При отсутствии стяжки пружину можно связать в сжатом состоянии прочной проволокой.
2. Откройте дверь задка, в багажном отделении снимите резиновый защитный колпачок с конца штока амортизатора.
3. Удерживая вторым ключом от проворачивания шток за лыски, отверните гайку верхнего крепления амортизатора.
4. Снимите со штока пружинную шайбу…
5. …чашку и…
6. …верхнюю резиновую подушку.
7. Выверните болт крепления нижнего конца амортизатора к рычагу подвески…
8. …выньте болт вместе с шайбами из отверстия рычага и…
9. …снимите амортизатор.
10. Снимите со штока амортизатора нижнюю резиновую подушку и…
11. …дистанционную втулку.
12. Осмотрите снятые детали крепления амортизатора. Резиновые подушки не должны иметь трещин и надрывов. Поврежденные или сильно обжатые подушки замените. чашка и дистанционная втулка не должны быть деформированы, а гайка не должна иметь смятых граней и повреждений резьбы.
13. Осмотрите шток. Резьба не должна иметь повреждений, а сам шток не должен быть изогнут.
14. Резиновая втулка нижнего шарнира не должна проворачиваться в проушине амортизатора, а ее распорная втулка – перемещаться при нажатии.
15. Проверьте работу амортизатора, перемещая руками его шток в обе стороны до упора. Шток должен перемещаться плавно, без заедания и провалов, причем усилие хода отдачи должно быть значительно выше, чем усилие хода сжатия.
16
Обратите внимание на маркировку на кожухе штока. Новый амортизатор устанавливайте с такой же маркировкой
Если заменяете оба амортизатора, их маркировка должна быть одинаковой. Установите амортизатор в порядке, обратном снятию.
Видео про «Задняя подвеска» для ВАЗ 1111
Ремонт оки Начало ремонта кузова часть 3.4
Ремонт «Оки», ч. 63 — примеряем заднюю балку с колёсами от «Матиза»
Замена стоек ОКА
Неисправности и их признаки
Основными неисправностями подвески автомобиля ВАЗ «Ока» являются:
- Износ и повреждения резинотехнических элементов (сайлентблоков, втулок, опорных шайб);
- Утечка рабочей жидкости из амортизатора;
- Износ шаровой опоры;
- Повреждение пружины;
- Износ верхней опоры;
Передняя подвеска оказывает прямое влияние на управляемость автомобиля, поэтому любые неисправности в ней негативно сказываются на поведении машины на дороге
Состояние же задней подвески хоть и в меньшей мере сказывается на управляемости, но ее техническое состояние также важно
Симптомами проблем являются:
- Стук в передней подвеске, скрипы (при проезде участка с неровностями);
- Недержание колеи (при движении на прямолинейном участке необходимо подруливать, чтобы сохранять траекторию);
- Ухудшение управляемости;
- Неравномерный износ шин;
- Вибрация руля при торможении;
Есть и более специфические признаки, к примеру, явно заметный перекос авто, что бывает в случае с разрушением пружины.
Отметим, что некоторые симптомы могут указывать на неисправности в иных составляющих ходовки – колесных ступицах, рулевом управлении, тормозной системе. Поэтому для более точного определения причины нужна диагностика указанных узлов. После этого выполняется ремонт ходовой, который сводиться разборке ее узлов, дефектовке и установке новых запчастей взамен изношенных.
Износ расходных материалов – наиболее распространенная причина необходимости ремонта подвески. Сайлентблоки, втулки, шайбы обеспечивают гашение колебаний при работе подвески. Но эти детали изготовлены из резины, которая подвержена «старению», расслоению. В результате эффективность их работы снижается. Помимо окружающей среды на состояние резинотехнических элементов влияют также условия эксплуатации автомобиля.
Восстановление работоспособности подвески осуществляется путем замены изношенных расходников (они ремонту не подлежат).
Амортизаторы тоже не отличаются высокой надежностью, к тому же из-за чрезмерной «мягкости» работа этих компонентов на «Ока» оставляется желать лучшего. Самая распространенная их поломка – появление течи рабочей жидкости. Такая неисправность приводит к нарушению работоспособности детали. Реже встречаются повреждения штока или корпуса амортизатора.
Симптомами проблем с амортизатором являются следы масла на стакане стойки, сильные стуки («пробои» амортизатора) при движении по неровностям.
Шаровая опора является нижней опорной точкой подвески, поэтому на не также приходятся достаточно серьезные нагрузки. Со временем этот шарнир изнашивается, что приводит к появлению стуков (при наезде на ухабы), ухудшению управляемости. Эта запчасть также неремонтопригодна и при критическом износе заменяется.
Пружины особых проблем владельцам «Ока» не доставляют. Но в редких случаях возможно их разрушение. Из-за лопнувшей пружины стойка не способна удерживать кузов, из-за чего он перекашивается. Естественно, полностью нарушается работоспособность подвески и автомобиль эксплуатировать с таким повреждением практически невозможно.
Второй проблемой, связанной с пружиной, является потеря ее упругости – она «садиться». Проявляется такая неисправность просадкой авто, часто неравномерной, «отбоям» (сильными стуками) подвески при движении даже по незначительным неровностям.
Восстановлению пружины не подлежат и при потере упругости или разрушению они подлежат замене.
Верхняя опора со временем также выходит из строя. Ее «слабыми местами» являются подшипник и резиновая прослойка. Неисправность этого узла проявляется в виде скрипов, скрежета при поворотах, стуков на ухабах. Опора – не ремонтируемая и требует замены в случае износа.
Автомобили «Ока» ВАЗ-1111; -11113. Устройство и ремонт
Вершигора В.А., Игнатов А.П., Новокшонов К.В., Пятков К.Б.
Издательство: Транспорт
Город: Москва
Год издания: 1992
Количество страниц: 222
Аннотация: В книге дано краткое описание конструкции автомобилей ВАЗ-1111, -11113. Изложены методы ремонта автомобилей на базе готовых запасных частей с применением специального инструмента и приспособлений. Приведены возможные неисправности, размеры сопрягаемых деталей и пределы допустимого их износа.
Книга предназначена для работников станций технического обслуживания. Может быть полезна широкому кругу автолюбителей.
ISBN: 5-277-00703-2
УДК: 629.113.004.67
ББК: 39.335.52
ID: 1704
Формат: .pdf
Размер файла: 11.59 Мб
Загрузил: Александр Джип 2017-11-27 09:24:53
Раздел: Техническая литература > Автомобили и ПДД > Руководства по ремонту
Передняя подвеска автомобиля ОКА и ее устройство
Автомобиль ВАЗ под индексом 1111 с названием Ока представляет собой малолитражный вид компактного городского транспортного средства. Благодаря своим размерам, данный транспорт является одни из самых удачных решений для езды в современных больших городах. Общее устройство ВАЗ 1111 выполнено по стандартной технологии, независимая передняя подвеска, поперечная задняя балка и передний привод.
У автомобиля Ока передняя независимая подвеска реализована по типу Макферсон. Это предполагает наличие амортизационной стойки, которая содержится в рулевом механизме. Состоит подвеска ВАЗ 1111 из нескольких узлов:
- два поворотных кулака и ступичных механизма с подшипниками;
- две амортизационные стойки;
- два рычага нижнего поперечного расположения с сайлентблоками и шаровыми опорами;
- два рычага нижнего продольного расположения с коническими втулками;
- рулевая рейка с тягами и рулевыми наконечниками;
- штанга стабилизатора;
- полуоси с механизмом ШРУС;
- подрамник.
Каждый из этих узлов несёт в себе различную функциональную нагрузку, дополняя друг друга в работе, чем и объясняется неплохая надёжность подвески ВАЗ 1111.
Передние амортизаторы
Стойка с амортизаторами является самым сильно нагруженным узлом. На неё возложены функции по контролю сцепления колёс с дорожным полотном и участие в управлении автомобиля. Ока довольно лёгкая машина, поэтому исправность этого узла играет очень важную роль.
Стойка представляет собой пустотелый стакан с кулаком крепления к кулаку ступичного механизма, внутрь которой вставляется вкладыш амортизатора и фиксируется он стопорной гайкой. Для придания жёсткости, в ней предусмотрена опорная площадка для пружины, которая и придаёт машине Ока необходимый параметр вертикальной устойчивости. Стойка крепится к кузову автомобиля с помощью опорной площадки, в которой находится подшипник, называемый опорным.
Опорный подшипник вмонтирован в площадку крепления, в его внутреннюю часть вставляется верхний конец штока амортизатора с нанесённой резьбой и фиксируется гайкой. Этот подшипник позволяет амортизатору поворачиваться вслед за колёсами и при этом гасит угол наклона кузова к жёсткому штоку. Нижняя часть механизма закрепляется к поворотному кулаку двумя болтами, одним из которых регулируется угол развала колеса.
Благодаря такой конструкции, стойка с амортизирующим вкладышем ВАЗ 1111 является очень простой, надёжной и максимально функциональной.
Нижние рычаги, штанга стабилизатора и рулевая рейка
Предназначение поперечных нижних рычагов является удержание механизма ходовой части в вертикальном устойчивом положении. Крепятся они одним концом к ступице, а другой к подрамнику. Крепление к поворотному кулаку осуществляется через шаровую опору, она предназначена для поворачивания ступицы. Шаровая опора является одной из самых быстро выходящих из строя деталей автомобиля Ока.
Небольшой ход рычагам по оси крепления к подрамнику придают впрессованные в них сайлентблоки. Они обеспечивают необходимый вертикальный люфт всей ходовой части, чем и достигается устойчивое положение машины на дороге.
Продольные нижние рычаги необходимы для удержания ходовой части в продольной плоскости. Крепятся они одной стороной к поперечным рычагам, а другой к подрамнику. С помощью конусных втулок, расположенных на обоих концах рычагов, ходовой части автомобиля Ока, обеспечивается необходимый продольный люфт. Конусные втулки этого узла довольно надёжные из-за не существенной нагрузки и меняют их очень редко.
Несмотря на то, что ходовая часть независимая, для стабилизации её функционирования предназначена штанга стабилизатора. Она объединяет всю ходовую часть в слаженный механизм. Удерживается стабилизатор на передней части кузова и на поперечных нижних рычагах. В местах крепления, стабилизатор оснащён резиновыми втулками, которые обеспечивают ему необходимый люфт.
Главным поворотным механизмом ВАЗ 1111 является рулевая рейка, оснащённая тягами и наконечниками. Рулевые наконечники устанавливаются в кулак и являются главным соединительным звеном руля и колёс машины.
Поворотный кулак, ступица и полуоси ШРУС
Поворотный кулак является центром передней ходовой части, к которому присоединяются все остальные детали. Он не имеет каких-либо подвижных частей в своей конструкции, кроме впрессованного в него ступичного подшипника. Этот подшипник обеспечивает вращение ступицы с надетым колесом. Силу вращения ступицы передаёт полуось с механизмом ШРУС на обоих концах. Полуось приводится в действие коробкой передач и оснащается ШРУС, которые дают возможность поворачивать колёса машины во время движения.
Размеры шин, рекомендуемые к установке производителем
Большинство марок автомобилей подразумевают за собой широкий ряд резины, которую можно установить на одной и той же модели, вне зависимости от года выпуска. Но Ока выделяется среди всей массы неизменностью параметров используемых шин, дисков, каким бы ни был ее возраст:
- Габариты резьбы – М12×1.25.
- Диаметр центрального отверстия – 1мм.
- Стандартная сверловка – 3×98мм.
- Гаечное крепление.
Во время использования шин диаметром в 12 дюймов производится установка диска типа 4Bx12 ET40. Он комплектуется с резиной, размеры которой 135/80R12 или 145/80R12. Если используются диски с маркировкой 4.5J×12 ET40, то в комплектацию подходит резина 155/70R12.
Производитель также не исключает возможность использования колес, дисков с радиусом в 13 дюймов. При применении большего размера 5Jх13 ET35 обязательной к комплектации является резина 155/65R13.
Используя шины, рекомендуемые заводом-производителем в соответствии с данными диаметрами, можно избежать различных неприятных неисправностей, в большей мере это касается повреждения колесных арок. На Оку возможна также установка резины 135/80 R12.
Передняя подвеска
Передняя подвеска — независимая, с гидравлическими телескопическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами, растяжками и стабилизатором поперечной устойчивости.
Основным элементом подвески является телескопическая гидравлическая амортизаторная стойка 7 (рис. 4-1), нижняя часть которой соединяется с поворотным кулаком 16 двумя болтами 8. Верхний болт, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок. При повороте верхнего болта изменяется развал передних колес.
На телескопической стойке установлены: витая цилиндрическая пружина 5, пенополиуретановый буфер 3 хода сжатия, подшипник 2 скольжения и верхняя опора 1 стойки, которая крепится двумя самоконтрящимися гайками 5 (см. рис. 6-10) к стойке брызговика кузова. За счет своей эластичности опора обеспечивает «качание» стойки при ходах подвески и гасит высокочастотные вибрации, Подшипник скольжения дает возможность стойке поворачиваться вместе с управляемыми колесами.
Рис. 4-1. Телескопическая стойка передней подвески в сборе с поворотным кулаком и ступицей колеса: 1 — верхняя опора стойки подвески; 2 · втулка подшипника; 3 — буфер хода сжатия; 4 — защитный кожух; 5 — пружина подвески; 6 — нижняя опорная чашка пружины; 7 — телескопическая стойка; 8 — болты крепления стойки к поворотному кулаку; 9 — нижний рычаг подвески; 10 — болт крепления растяжки к рычагу подвески; 11 — шаровой шарнир; 12 — диск тормоза; 13 — подшипник ступицы; 14 — шлицевой наконечник корпуса наружного шарнира; 15 — колпак ступицы; 16 — поворотный кулак; В — зона замера зазора в шаровом шарнире подвески
В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 4-2.
Рис. 4-2. Телескопическая стойка: 1 — гайка корпуса; 2 — сальник; 3 — направляющая втулки штока; 4 — нижняя опорная чашка пружины подвеска; 5 — корпус стойки; 6 — цилиндр; 7 — буфер отдачи; 8 — упор буфера отдачи; 9 — шток; 10 — пружина перепускного клапана; 11 — тарелка перепускного клапана; 12 — поршень; 13 — диски клапана отдачи; 14 — тарелки клапана отдачи; 15 — пружина клапана отдачи; 16 — гайка; 17 — обойма клапана сжатия; 18 — тарелка клапана сжатия; 19 — диски клапана сжатия
Нижняя часть поворотного кулака 16 (см. рис. 4-1) соединяется шаровым шарниром 11с поперечным рычагом 9 подвески, другой конец которого через резинометаллический шарнир соединяется с кронштейном 2 (см. рис. 4-3) подрамника 1. Тормозные и тяговые силы воспринимают продольные растяжки 10, которые болтами соединены с поперечными рычагами 5, а через резиновые подушки И — с кронштейнами 13 подрамника. Гайками 12 крепления растяжек к подрамнику регулируется продольный наклон оси поворота. На растяжках, в местах соединения их с рычагами подвески, выполнены метки для правильного соединения растяжек с рычагами подвески.

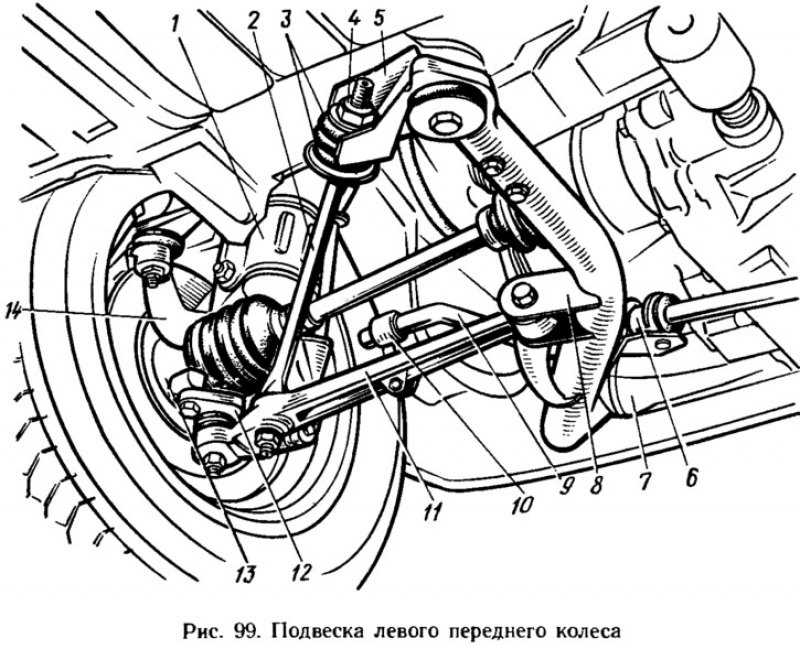

Рис. 4-3. Подвеска левого переднего колеса: 1 — подрамник; 2 — кронштейн крепления рычага подвески; 3 — штанга стабилизатора; 4 — стойка; 5 — рычаг подвески; 6 — шаровой шарнир; 7 — поворотный кулак; 8 — поворотный рычаг; 9 — телескопическая стойка подвески; 10 — растяжка рычага; 11 — резиновые подушки растяжки; 12 — наружная гайка крепления растяжки; 13 — кронштейн крепления растяжки; 14 — кронштейн крепления штанги стабилизатора
В поворотном кулаке крепится радиально-упорный подшипник 13 (см. рис. 4-1) закрытого типа, на внутренних кольцах которого с натягом устанавливается ступица колеса. Внутренняя обойма подшипника затягивается гайкой на наконечнике 14 корпуса наружного шарнира привода колеса. Осевой зазор в подшипнике ступицы не регулируется.
Для обеспечения натяга в соединении корпуса шарнира и ступицы шлицы на наконечнике корпуса выполнены спиральными. Резьбовая часть на наконечнике удлинена, чтобы обеспечить навертывание гайки при неполной посадке ступицы на шлицы.
Стабилизатор поперечной устойчивости представляет собой штангу 3 (см. рис. 4-3), колена которой через стойки 4 с резиновыми втулками соединены с поперечными рычагами 5 подвески. Средняя (торсионная) часть штанги крепится к подрамнику 1 кронштейнами 14 через резиновые подушки.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И МЕТОДЫ УСТРАНЕНИЯ
Видео — как снять двигатель
Автомобиль Ока начал выпускаться достаточно давно и заслужил немалую популярность среди отечественных автолюбителей. Конечно, технические характеристики рассматриваемой машины далеки от требований современного автолюбителя. Несмотря на это, в свое время Ока пользовалась большой популярностью благодаря присущей ей экономичности. Владельцы автомобиля Ока ранних годов выпуска, нередко сталкиваются с неисправностями двигательной системы. Это легко объяснить сроком службы и условиям эксплуатации транспортного средства. Одним из наиболее действенных способов вернуть транспортному средству работоспособность – капитальный ремонт двигателя Ока или ВАЗ 11113. Выполнить ремонт своими руками достаточно сложно, поскольку для многих процессов понадобится наличие дорогостоящего оборудования. В целях экономии можно осуществить подготовку Ока к капитальному ремонту своими руками.
Преимущества капитального ремонта очевидны. Масштабный ремонт движка позволит: увеличить срок эксплуатации транспортного средства, повысить ресурс мотора и увеличить его производительность.
Первым этапом капитального восстановления является подробная диагностика ДВС. Выполнить проверку в условиях гаража достаточно сложно. Для того чтобы определить продуктивность двигателя потребуется наличие компьютерного оборудования и соответствующих навыков.
Особенности устройства вакуумного усилителя
Усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках 6 (рис. 117) с гайками а главный цилиндр — к вакуумному усилителю на двух шпильках 26. Между корпусом 2 и крышкой 4 зажат наружный поясок резиновой диафрагмы 23, которая делит усилитель на вакуумную А и атмосферную Е полости. Вакуумная полость через шланг с наконечником 29 и клапаном 30 соединяется с впускной трубой двигателя. Внутри вакуумного усилителя расположен пластмассовый корпус 22 клапана, хвостовик которого на выходе из корпуса вакуумного усилителя герметизируется уплотнителем 18. Он установлен в гнезде корпуса усилителя и поджимается к отбортовке гнезда дистанционным кольцом 7, которое запирается стопорным кольцом 19. Для защиты хвостовика от загрязнения на отбортованную часть корпуса усилителя и на хвостовик корпуса клапана надевается гофрированный защитный колпачок 12 со стальной обоймой 13. В корпусе 22 клапана размещены буфер 21, поршень 5 с толкателем 14, резиновый клапан 9, пружины 16 и 17 с опорными чашками 8 к 11 и воздушный фильтр 15. В выточку поршня 5 заходит упорная пластина 20, другой конец которой упирается в поясок диафрагмы 23, что предотвращает ее выпадание. Эта пластина фиксирует в корпусе 22 поршень в сборе с толкателем 14 и клапаном 9. В буфер 21 упирается шток 3 привода поршня главного цилиндра. На выходе из корпуса вакуумного усилителя шток обжимается уплотнителем 25, который поджимается обоймой 27 к гнезду корпуса 2, создавая необходимую герметичность корпуса усилителя. В торцовое отверстие штока ввернут болт 28, которым регулируется выход штока из корпуса усилителя (1,25-0,2 мм). Шаровая головка толкателя обжата в гнезде поршня.
Резиновый клапан 9 собран на толкателе 14. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной 17 через опорную чашку 8 к заднему торцу поршня 5 (при полном растормаживании). Для подвижной головки клапана в корпусе 22 имеется седло. Неподвижный буртик клапана 9 поджимается пружиной 16 через опорную чашку 10 к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение. Для очистки атмосферного воздуха в хвостовике корпуса клапана установлен поролоновый фильтр 15. Корпус клапана постоянно отжимается пружиной 24 в сторону крышки 4. Между собой крышка и корпус усилителя соединяются за счет ввода выступов крышки во впадины корпуса и дальнейшего поворота крышки до завода ее краев под выступы корпуса. Разъем крышки и корпуса усилителя уплотняется буртом диафрагмы 23, зажатым между ними.
В корпусе усилителя крепится через резиновый фланец 1 пластмассовый наконечник 29 шланга, в который вмонтирован клапан 30. Он предотвращает попадание горячей смеси в вакуумную полость А усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель 14 вместе с корпусом 22 клапана и штоком 3 отжаты пружиной 24 в крайнее заднее положение — между головкой клапана 9 и седлом корпуса клапана образуется зазор, так как поршень 5 отжимает клапан от седла. Вакуумная полость А через канал В, зазор между седлом и клапаном и далее через канал С сообщается с атмосферной полостью Е. Поэтому при работающем двигателе разрежение из впускной трубы двигателя через клапан 30 передается в полость А и через каналы и зазоры в полость Е.
При нажатии на педаль тормоза толкатель 14 перемещает поршень 5. Вслед за поршнем перемещается под действием пружины 16 клапан 9 до упора в седло корпуса клапана. При перекрытии седла полости А и Е разобщаются. При дальнейшем перемещении поршня 5 между ними и буртиком клапана 9 образуется зазор, через который полость Е соединяется с атмосферой. Наружный воздух поступает в полость Е через фильтр 15, зазор между толкателем и клапаном и далее через канал С. Атмосферный воздух создает давление на диафрагму 23. За счет разности давлений в полостях А и Е, а также силы нажатия на педаль тормоза корпус клапана перемещается вместе со штоком 3, который, в свою очередь, воздействует на поршень главного цилиндра привода тормозов. Сила, воздействующая на корпус клапана, зависит от степени разрежения во впускной трубе и от силы нажатия на педаль.
Конструкция подвески
Устройство подвески «Ока» спереди во многом копирует ВАЗ-2108, но имеются и некоторые отличия. Основной разницей является использование подрамника для фиксации рычагов к кузову авто в нижней части на ВАЗ-1111, в то время, как на «Восьмерке» они соединяются с кронштейнами, прикрепленными к кузову. Естественно, несколько отличаются и размеры запчастей.

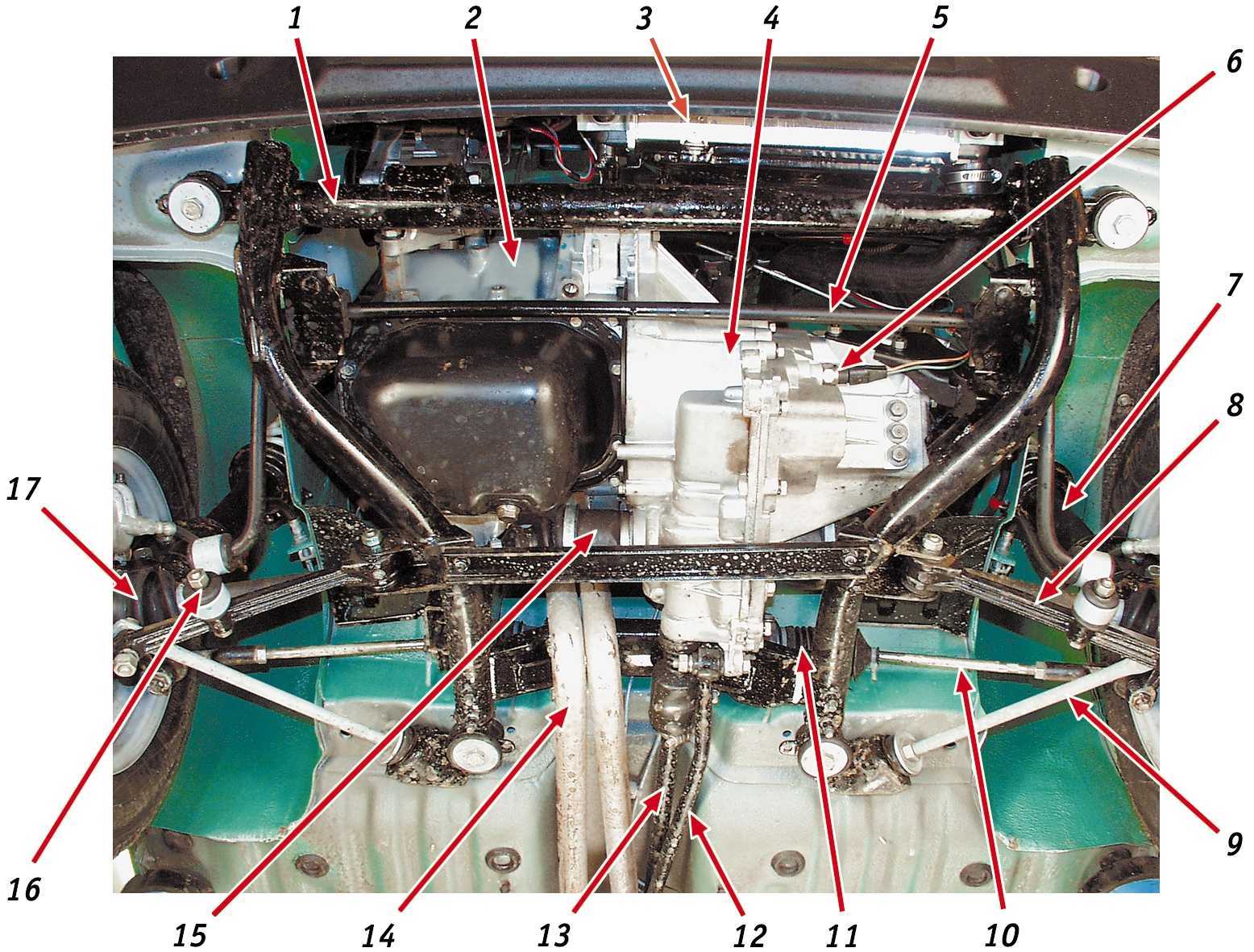

Передняя подвеска
Передняя подвеска малолитражки включает в себя:
- 2 амортизационных стойки (каждая из них состоит из стакана, амортизатора, пружины, верхней опоры);
- 2 ступиц;
- 2 поперечных рычагов;
- 2 продольных растяжек;
- 2 шаровых опор;
- 1 стабилизатора поперечной устойчивости (со стойками);
Парное количество деталей указывает на то, что один полный комплект их устанавливается на одну сторону авто (левую, правую). Что касается стабилизатора, то в конструкции подвески он один, располагается он поперечно авто и соединяет между собой подвески двух сторон.
Схема подвески на авто очень проста – стакан, пружина, амортизатор и верхняя опора формируют собой основной компонент подвески – амортизационную стойку. В верхней части стойка посредством опоры фиксируется к кузову. Низ же стойки крепиться к ступице болтовым соединением (одно из них регулировочное).
К ступице также подходит поперечный рычаг, крепиться он к ней через шаровую опору. Второй конец рычага фиксируется в кронштейне, сделанном на подрамнике.
Для предотвращения продольного смещения колеса во время движения, поперечный рычаг удерживается продольной распоркой. Эта распорка одним концов вставляется в рычаг, где и фиксируется гайками, а вторым – крепиться к кронштейну подрамника.
Стабилизатор установлен поперечно авто и своими концевиками подходит к амортизационным стойкам. Концевики этой детали соединены с поперечными рычагами, но не напрямую, а через специальные стойки. В центральной части стабилизатор фиксируется кронштейнами к подрамнику.
Поскольку подвеска – узел высоконагруженный, для снижения ударных нагрузок между ее составными компонентами в местах их соединения используются упругие элементы, изготовленные из резины. К ним относятся сайлентблоки, втулки, упорные шайбы. Указанные резинотехнические элементы относятся к категории расходных материалов и требуют периодической замены.
Особенности и качества
Особенностью подвески МакФерсона является использование амортизационной стойки в качестве поворотного кулака, что и позволяет ее устанавливать на передок. Роль поворотного кулака стойка выполняет благодаря возможности проворачивания вокруг оси, а обеспечивается это использованием шаровой опоры и подшипника, входящего в конструкцию верхней опоры.
Помимо резинотехнических компонентов «слабыми местами» передней подвески на «Ока» считаются амортизаторы и верхние опоры.
Амортизаторы на ВАЗ 1111 и 11113 выполнены в виде вкладышей (картриджей), устанавливаемых в стакан стойки и фиксируемые в нем опорной гайкой.
С завода на «Ока» устанавливаются масляные амортизаторы, которые особой надежностью не отличаются. К тому же они достаточно «мягкие», что отрицательно сказывается на управляемости автомобиля.
Верхние опоры работают в очень сложных условиях – на них приходится основная нагрузка (вес авто, усилия, поступающие на стойку от колеса во время движения). К тому же они принимают участие в управлении авто – благодаря подшипникам, входящим в конструкцию этого узла, обеспечивается проворот стойки вокруг оси. Все эти особенности работы опор приводят к тому, что со временем он изнашиваются и требуют замены.

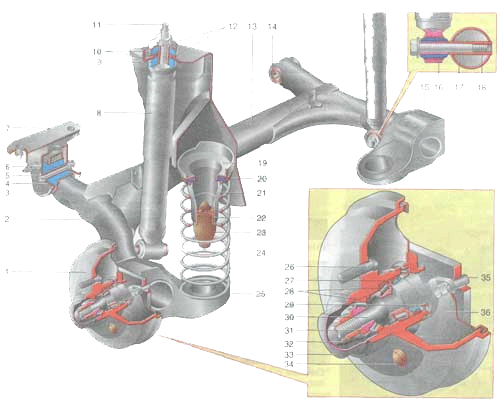

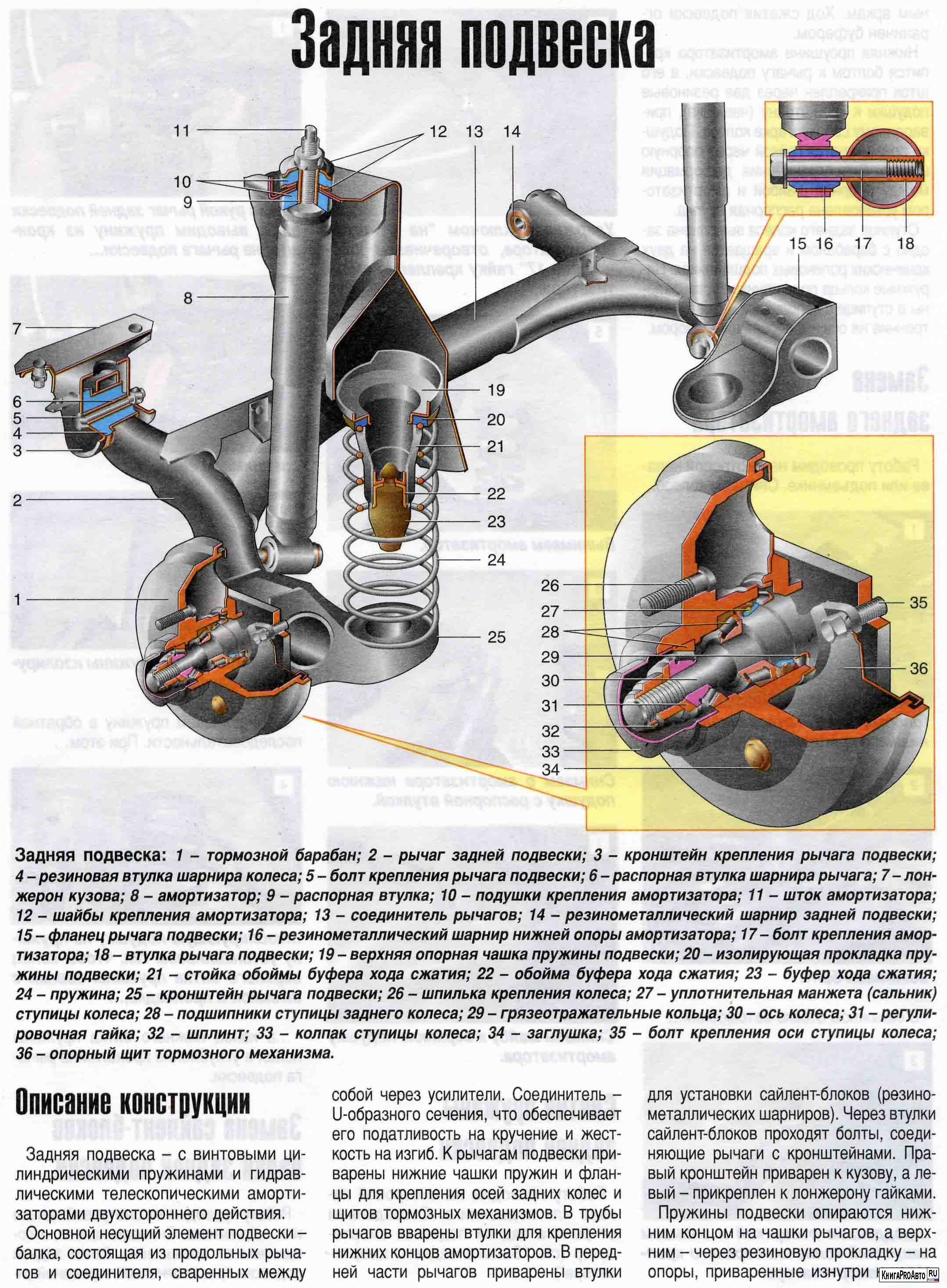

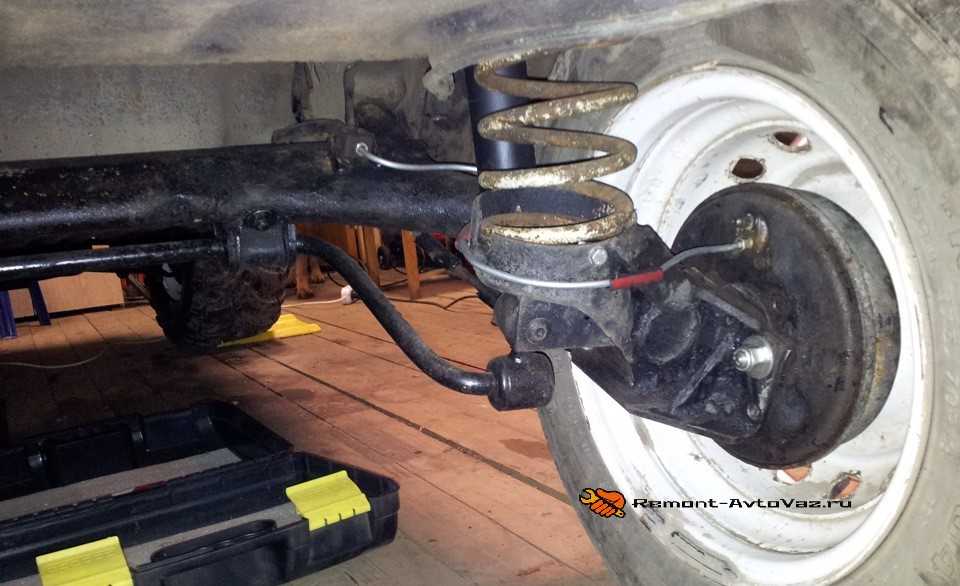

Задняя подвеска
Задняя подвеска – полузависимая, представлена в виде балки, состоящей из двух продольных рычагов и пружинистой поперечины. Между собой указанные компоненты соединены неразъемным соединением (сварены).
Одними концами продольные рычаги крепятся к кузову через кронштейны, на вторых концах их закрепляются ступицы колес.
Амортизация балки осуществляется амортизатором и винтовой пружиной. Причем в «Ока» эти элементы установлены раздельно.
Сзади самыми менее надежными компонентами подвески выступают все те же амортизаторы и резинотехнические элементы, используемые в местах соединения балки с кронштейнами.
Отдельно стоит отметить пружины. Винтовые пружины, установленные как спереди, так и сзади, изготовлены с прута небольшого диаметра. Это обеспечивает высокую упругость пружине, но жесткости недостаточно, что делает малолитражку «валкой» и на поворотах возникают большие крены кузова, что ухудшает управляемость авто.
