Меняем датчик положения коленвала ваз 2109 инжектор своими руками

ВАЗ 2109 | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

ПРОВЕРКА

 Выполнение описанной ниже процедуры
может привести к занесению в память OBD неисправности, который будет высвечен
контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего
восстановительного ремонта не забудьте очистить память системы (см. Раздел

Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Датчик СКР REF

Рассоедините разъем электропроводки датчика и подключите омметр к контактным клеммам. При температуре 20 С требуемое сопротивление составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене. Если результат измерения соответствует номинальным требованиям, обратитесь к схемам электрических соединений (см. Главу Бортовое электрооборудование) и проверьте исправность состояния электропроводки на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии признаков нарушения качества заземления черного провода жгута электропроводки датчика. Если никаких нарушений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта.

Датчик СКР POS

1. Отсоедините от датчика электропроводку. Включите зажигание. удостоверьтесь в наличии напряжения батареи на клемме красного провода разъема со стороны жгута. Если напряжение отсутствует, проверьте состояние электропроводки на участке цепи между реле ECCS и батареей (не забудьте в первую очередь проверить состояние предохранителей). Проверьте исправность состояния реле ECCS и электропроводки, идущей от него датчику (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Удостоверьтесь в наличии напряжения амплитудой в 5.0 В на клемме белого провода. Если напряжение отсутствует, проверьте состояние цепи на участке между РСМ и датчиком. При исправной цепи отгоните автомобиль на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта. Удостоверьтесь также в отсутствии признаков нарушения качества заземления черного провода жгута. 2. Снимите датчик. Выключите зажигание и подсоедините к датчику его электропроводку. Подключите положительный щуп вольтметра к клемме черного провода с обратной стороны разъема (подробнее см Главу Бортовое электрооборудование). Отрицательный щуп заземлите на массу. Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать показание 5.0 В. При отведении металла амплитуда сигнала должна быстро падать до нуля. Неисправный датчик подлежит замене. Замечание: В редких случаях причиной введения кода неисправности может оказаться нарушение целостности зубчатого венца маховика/приводного диска.

ЗАМЕНА

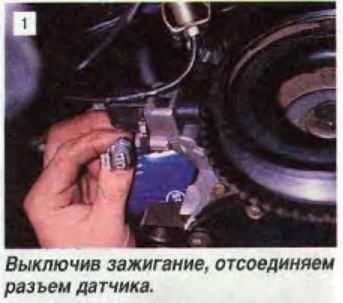

1. Отсоедините от датчика электропроводку. 2. Выверните крепежный болт и снимите датчик. Установка производится в обратном порядке.

Source: www.allanda-auto.ru

Перечень параметров, отображаемых диагностическим прибором и используемых для диагностики ЭСУД с контроллерами 2111-1411020-80/81/82, 21114-1411020-30/31/32, 21124-1411020-30/31/32.

Параметр	Наименование	Единица или состояние	Зажигание включено	Холостой ход (800 об/мин)	Холостой ход (3000 об/мин)
ТМОТ	Температура охлаждающей жидкости	oC	(1)	90-105	90-105
TANS	Температура впускного воздуха	oC	(1)	— 20…+50	— 20…+50
UB	Напряжение бортовой сети	В	11,8-12,5	13,2-14,6	13,2-14,6
WDKBA	Положение дроссельной заслонки	%	2-6
NMOT	Частота вращения колен. вала двигателя	об/мин	(1)	800±40	3000
ML	Массовый расход воздуха	кг/час	(1)	7-12* 8-13	24-30* 26-34
ZWOUT	Угол опережения зажигания	oп.к.в.	(1)	7-17	22-30
RL	Параметр нагрузки	%	(1)	18-24	14-18
FHO	Фактор высотной адаптации	(1)		0,7-1,03**	0,7-1,03**
TI	Длительность импульса впрыска топлива	мсек	(1)	3,5-4,3	3,2-4,0
MOMPOS	Текущее положение РХХ	шаг	(1)	40±15	90±15
DMDVAD	Параметр адаптации регулировки хол. хода	%	(1)	±5	±5
USVK	Сигнал датчика кислорода	В	0,45	0,05-0,90	0,05-0,90
FR	Коэффициент коррекции времени впрыска топлива по сигналу ДК		(1)	1±0,2	1±0,2
TATEOUT	Коэффициент заполнения сигнала продувки адсорбера	%	(1)	0-15	90-100
LUMS	Неравномерность вращения колен. вала	об/сек2	(1)	0…5	0…10
FZABG	Счетчик пропусков зажигания, влияющих на токсичность		(1)
VSKS	Мгновенный расход топлива	л/час	(1)	(1)	(1)
FRA	Мультипликативная составляющая коррекции самообучением		1±0,2	1±0,2**	1±0,2**
RKAT	Аддитивная составляющая коррекции самообучением	%	(1)	±5	±5
B_LL	Признак работы двигателя в режиме холостого хода	ДА/НЕТ	НЕТ	ДА	НЕТ
B_KR	Контроль детонации активен	ДА/НЕТ	(1)	ДА	ДА
B_LR	Признак работы в зоне регулировки по сигналу датчика кислорода	ДА/НЕТ	(1)	ДА	ДА
B_LUSTOP	Обнаружение пропусков зажигания приостановлено	ДА/НЕТ	(1)	НЕТ	НЕТ

(1) — Значение параметра для диагностики системы не используется.
* Значение параметра для ЭСУД с контроллером 2111-1411020-80/81/82
** При снятии клеммы аккумуляторной батареи эти значения принимают фиксированные значения (FHO=0,97-0,98, FRA=1).

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

Альтернативные способы диагностики

Когда на приборной доске нет вольтметра, из положения можно выйти, сделав все своими руками. Для этого понадобятся лампочка на 12 В и два метровых провода с зачищенными концами. Схема выполнения работ по диагностике такова:

• отключите аккумулятор, обесточьте электросистему;
• ключом на 8 выкрутите гайку и снимите провод с клеммы катушки зажигания с маркировкой «К», этот провод имеет коричневый цвет и идет к зажиму с маркировкой «1» на коммутаторе;
• подключите этот провод к одному из проводов контрольной лампы;
• другой провод контрольной лампы подключите к зажиму «К» на катушке зажигания;
• подсоедините аккумулятор;
• включите стартер двигателя и наблюдайте за состоянием лампы. Если лампа горит мигающим светом, устройство исправно. Если лампа не горит — устройство вышло из строя.

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

• Замена турбины ауди q3



• Установка сидений от бмв в паджеро 4



• Замена масляного фильтра ваз 2107



• Замена сальника коленвала двигатель уаз 421 двигатель



• Как снять шаровые без съемника на ваз 2107

Работа датчика и определение поломки

Симптомом поломки устройства является светящаяся на приборной панели лампочка «проверьте двигатель»

Также стоит обратить внимание на ощущение падения мощности двигателя. Обычно данной проблеме сопутствуют следующие признаки:

• неустойчивость холостого хода;
• падение тяги;
• неожиданное понижение или повышения оборотов двигателя;
• внешне беспричинные проблемы с запуском двигателя автомобиля;
• хлопки на входе в коллектор и прострелы внутри двигателя.

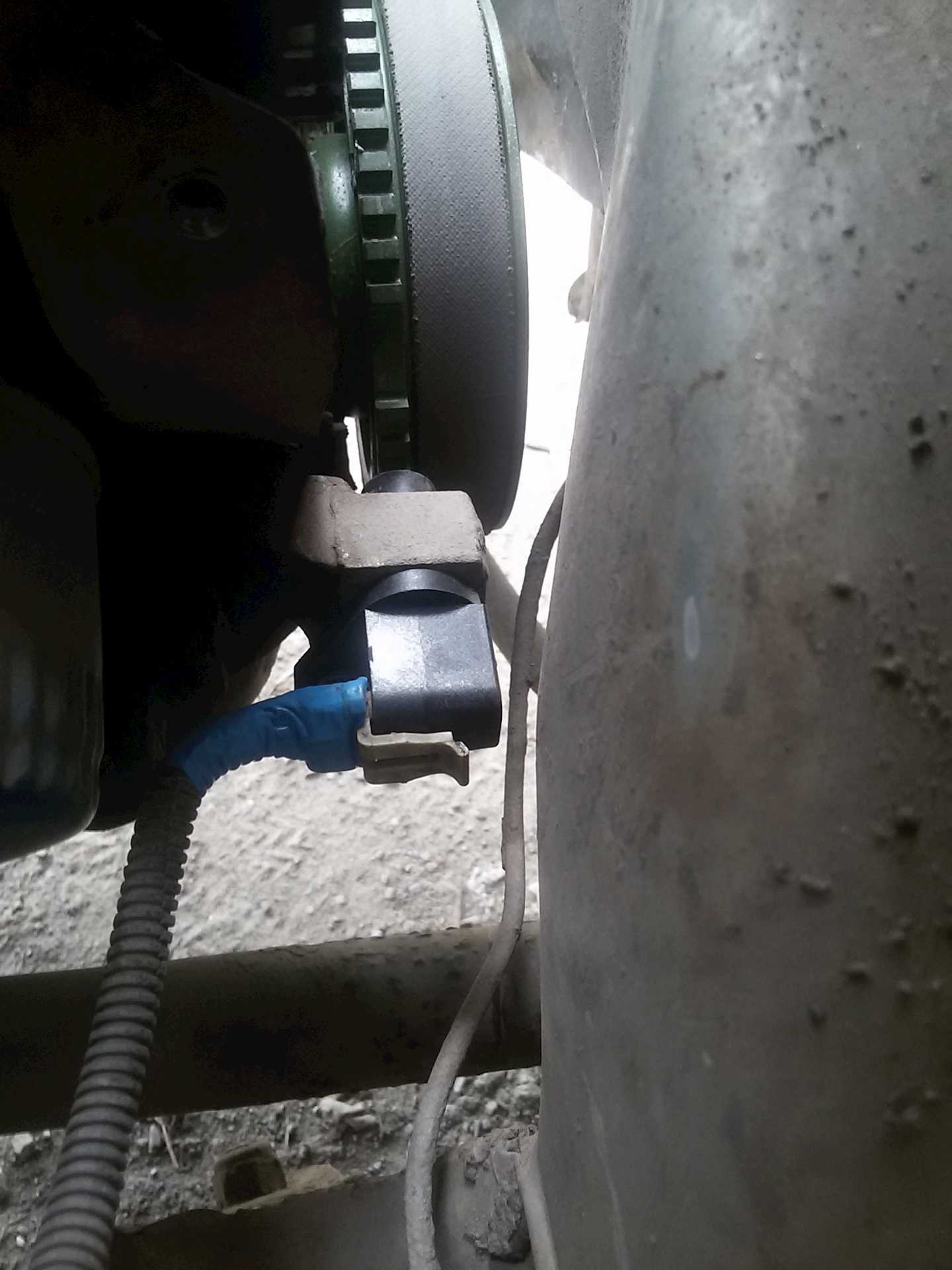

Устройство располагается в не самом удобном месте, и чтобы получить к нему доступ, нужно потратить много времени и усилий. Датчик находится в районе крышки масляного насоса, почти там, где расположен шкив генератора.

Осуществляем проверку

Я расскажу о трех вариантах, как проверить датчик положения коленвала. Для проведения диагностики в каждом способе используются определенные приборы. Наиболее простым является вариант проверки с помощью омметра. Во втором варианте используются несколько приборов, в том числе и мегаомметр. На станциях техобслуживания исправность датчика коленчатого вала проверяется с помощью осциллографа. Для того, чтобы проверить датчик, необходимо его демонтировать. Но перед демонтажом следует отметить метками его изначальное положение, чтобы потом правильно установить. Сняв его, сначала надо сделать визуальный осмотр.

На его корпусе, контактах, сердечнике, контактной колодке не должно быть повреждений. При осмотре все детали должны быть очищены от каких-либо загрязнений, особенно это касается контактов. Почистить прибор можно тряпкой, которую следует смочить бензином или спиртом. При снятии коленчатого вала обязательно надо проверить расстояние между сердечником и диском синхронизации, которое должно составлять 0,6–1,5 мм. Его регулируют с помощью шайб. Если механических повреждений не выявлено, можно приступать к проверке электрической схемы датчика положения коленвала.

Используя омметр

Самый простой способ осуществляется с помощью омметра. Мультиметром проверяется сопротивление катушки. От исправности катушки зависит сопротивление датчика. Для проверки устанавливается необходимый диапазон и с помощью щупов проверяется сопротивление на выводах. При исправной работе сопротивление должно составлять 550-750 Ом. Для уверенности в правильности показаний надо хорошо изучить паспорт автомобиля. В нем можно найти точные значения параметров, на которые надо ориентироваться. Если полученные показатели не отвечают нормам, то датчик коленвала надо менять. Это наиболее простой метод, при помощи которого можно проверить коленвал. Но он не гарантирует 100-процентную правильность диагностики. Поэтому я советую провести более глобальную проверку.

Используя мегомметр

Далее я расскажу, как проверить датчик коленвала более детально. Для этого понадобятся следующие приборы:

• мегаомметр;
• цифровой вольтметр;
• измеритель индуктивности;
• сетевой трансформатор.

Измерение сопротивления обмотки производится, как и в первом способе, с помощью омметра. Индуктивность обмотки измеряется с помощью специального тестера. Показания индуктивности должны находится в интервале в пределах от 200 до 400 мГц. Во время ремонта диск синхронизации может намагнититься. Его размагничивают сетевым трансформатором. Сопротивление изоляции можно проверить мегаомметром. При напряжении 500 В этот показатель не должен быть больше 20 МОм. Проанализировав полученные показатели, можно делать выводы о работоспособности коленчатого вала. Если показатели не отвечают требованиям, то его надо заменить на новый.

С помощью осциллографа

Этот способ проверки наиболее точный и выполняется на станциях техобслуживания. Для проведения диагностики надо иметь осциллограф и специальное программное обеспечение. Преимущество этого способа в том, что для проведения диагностики снимать датчик не нужно. С помощью осциллографа прослеживается, как формируется сигнал, по которому определяется наличие проблем. При проверке с помощью осциллографа черный зажим, который называют «крокодилом», надо присоединить к массе двигателя, диагностируемого авто. Пробник щупа устанавливается параллельно выводу сигнала. Второй провод присоединяется к аналоговому входу.

После выполнения соответствующих действий на экране прибора появятся осциллограммы напряжения сигнала. После выбора режима, в котором будут показываться осциллограммы, запускается двигатель автомобиля. Если двигатель не запускается, его можно запустить стартером.

По характеру полученных волн можно судить о наличии неисправностей. Может быть неисправен датчик коленвала, диск синхронизации или поломаны зубцы. После проверки датчика коленвала его надо либо вернуть на место, либо, если он неисправен, заменить на новый. Устанавливается он согласно нанесенным раннее меткам. При этом надо помнить о зазоре между сердечником и диском синхронизации, который должен быть в пределах от 0,6 до 1,5 мм. Вы вправе выбирать любой способ проверки.

Во многом это зависит от ваших знаний и возможностей. Наиболее подходящим вариантом, как я считаю, является второй. Правда, для его проведения нужно несколько приборов, но в домашних условиях он все же дает более точные результаты

В любом случае важно ответственно подходить к диагностике

Замена

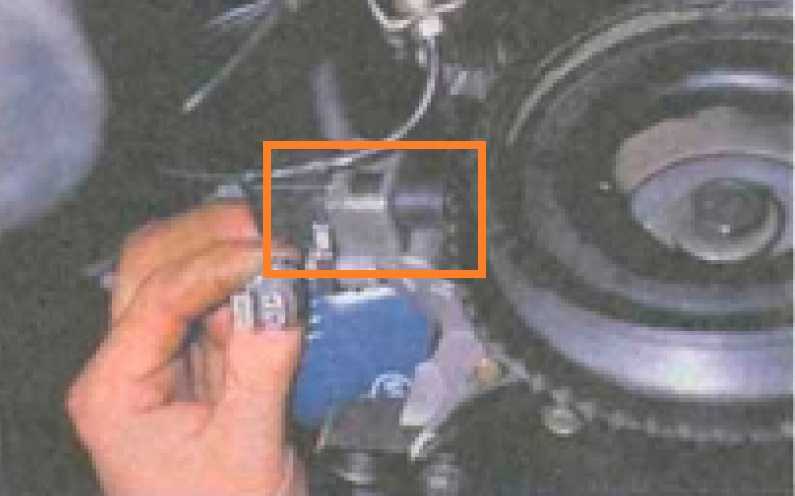

Если признаки неисправности дпкв связаны с повреждениями устройства, его меняют без ремонта. Контроллеры располагаются в неудобном месте, к крышке масляного насоса крепятся единственным болтом. Как снять элемент по шагам.

• Отключается зажигание, снимается минусовая клемма АКБ.
• Определяется маслонасос, где находится датчик, вынимается разъем. От контроллера идет 80 см. провод на колодку, определить место разъема можно по проводу.
• Гаечным ключом на «10» откручивается единственный винт.
• Прибор вынимается.

Перед монтажом нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это позволит избежать быстрой поломки новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала от разъема датчика на ЭБУ, проверяется цельность проводки. Диагностику электроники, если подача сигнала есть, но нет ответа электронного блока, проводят в специализированной мастерской. В 90 % случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя по причине банальной грязи. Расположен контроллер в непосредственной близости от маслонасоса, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляет и мешает полноценной передаче данных.

Признаки неисправности

Нарушение работоспособности данного устройства сразу же проявиться. Симптомами неисправного ДКПВ являются:

• Невозможность запуска силовой установки;
• Падение динамики авто во время движения;
• Плавающие обороты на разных режимах движения;
• Перебои в работе, неустойчивость оборотов холостого хода;
• При нагрузках возможно появление детонации.

Стоит отметить, что поскольку данный датчик очень важен для функционирования силовой установки, то при его неисправности электронный блок просигнализирует об этом загоранием «Check Engine».

Конечно, причиной появления данной надписи или значка на приборной панели может быть и нарушение работы в другой какой-то системе, однако в сочетании с указанными симптомами, можно зразу предполагать, что виной всех бед с авто является именно ДКПВ.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

• загорание на приборной панели значка Check Engine;
• потеря динамики автомобиля;
• нестабильные обороты двигателя;
• мотор глохнет самопроизвольно;
• детонация в момент нажатия педали акселератора;
• двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.

Назначение датчика положения коленвала ВАЗ 2110

Датчик положения коленвала Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора. в непосредственной близости от которого и установлен.

Датчик коленвала ваз 2110 – неисправности и их диагностирование

Кронштейн датчика положения коленвала Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

• неустойчивая работа мотора на холостом ходу;
• снижение мощности;
• повышение и понижение количества оборотов коленчатого вала (самопроизвольно);
• детонация при увеличении нагрузки;
• запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

• повреждение обмоток и частей самого датчика;
• нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла. особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.

Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

• выключить зажигание;
• снять клеммный разъём с проводом с датчика;
• открутить единственный винт, удерживающий датчик на крышке масляного насоса;
• снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.

Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Неисправности и диагностика

Из описанного принципа действия ясно, что не получая опорного сигнала с ДПКВ или при его искажении в цепи, контроллер не будет выдавать команды форсункам и свечам. Запуск двигателя и его работа с такой поломкой невозможны.

Конструкция самого датчика проста и надежна, поэтому диагностику неполадок стоит начать с проверки электрических цепей: состояния подходящих к детали проводов и их изоляции, а также наличия контакта в клеммной колодке. Поводом к поиску неисправности могут стать следующие признаки:

1. Двигатель заводится не сразу, а лишь после долгой прокрутки стартером, особенно в холодное время или при высокой влажности.
2. Развиваемая машиной мощность начинает падать после полного прогрева двигателя (спустя 10–15 минут после запуска).
3. Появление провалов в динамике, не объяснимых дорожной обстановкой или качеством бензина. Мотор может внезапно потерять мощность, потом неожиданно вновь заработать в штатном режиме. Контроллер при этом зажигает лампу ошибки «Чек» (Check Engine), которая сама собой гаснет, затем вновь загорается.
4. Обороты силового агрегата самопроизвольно плавают, холостой ход неустойчив.
5. Заметно вырос расход топлива.

Снятие и установка датчика

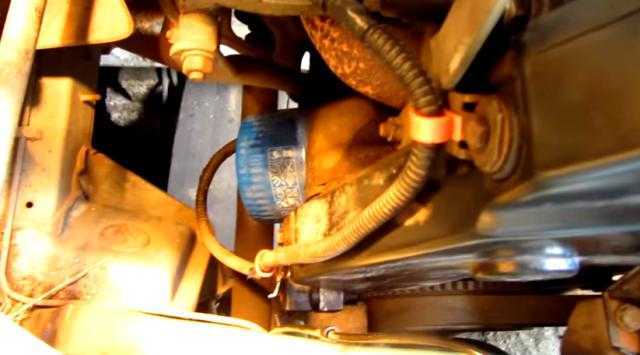

Чтобы провести диагностику, а при необходимости и замену датчика, нужно его демонтировать. Чтобы понять, где находится деталь, смотрят на двигатель спереди.

Ориентируются на ремень вентилятора на правой стороне лобовины, соосно со шкивом которого совмещена шестерня зубчатого венца. ДПКВ смонтирован на кронштейне отлива маслонасоса и крепится одним болтом под ключ на 10. Аккуратно отключают клеммную колодку, ключом или торцевой головкой отворачивают болт и извлекают деталь.

Проверка работоспособности

Автоэлектрик, работающий в условиях оборудованной мастерской, сможет проверить исправность датчика используя измерительное оборудование (мультиметр или осциллограф). Считается нормой сопротивление обмотки детали в пределах 550–750 Ом.

В полевых условиях, когда приборы недоступны, опытные водители проверяют исправность ДПКВ с помощью «народной хитрости»:

1. Датчик снимают с двигателя, вновь подключают к своему разъему и укладывают в удобном месте под капотом.
2. Открывают двери машины, чтобы находясь спереди слышать гудение работающего бензонасоса.
3. Включают зажигание.
4. К магниту ДПКВ подносят стальной инструмент (гаечный ключ), который примагничивается к торцу детали.
5. Резко с силой отрывая ключ от датчика, формируют импульс тока в его обмотке.
6. Если деталь исправна, контроллер распознает импульс и подаст команду на включение бензонасоса, что будет слышно по звуку.

Когда обнаружена неисправность — датчик не поддается ремонту и требует замены. Лучше всегда иметь запасной, ведь его цена менее 300 рублей.

Использование осциллографа

Этот способ является самым надежным и с его помощью можно на 100% быть уверенным в текущем состоянии датчика. Для этого необходимо включить осциллограф на предел 10 мс и амплитуда 1 В/дел. И пытаться завести двигатель стартером. При этом на хорошо заряженном аккумуляторе двигатель должен разгоняться стартером до 800 об/мин, это будет соответствовать частоте 200 Гц и соответствующее периоду 5 мс/дел. Вы должны наблюдать импульсы, один период которых занимает две клетки.

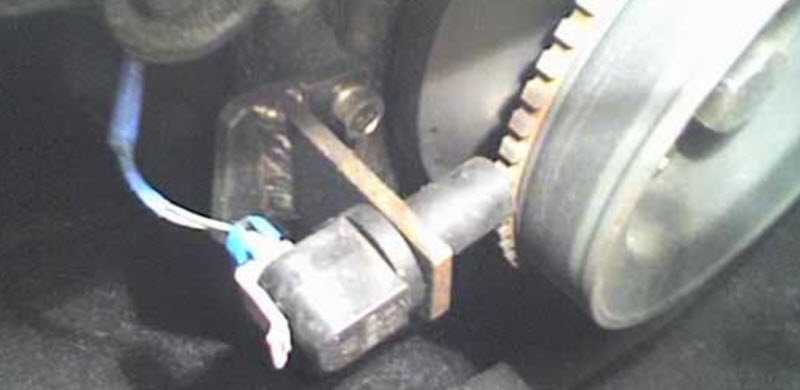

Что такое датчик положения коленвала (ДПКВ), думаю, большинству рассказывать не надо, на ВАЗе это магнит с обмоткой, установленный на отливе масляного насоса и своей рабочей частью «смотрящий» на зубья шестерни вспомогательных агрегатов коленвала. «Вспомогательных», пожалуй, сказано сильно, т.к. единственный агрегат, который она приводит во вращение через поликлиновый ремень это шкив генератора ))) 2 зуба на этой шестерне отсутствуют, таким образом контроллер определяет текущее положение коленвала и считает количество оборотов в минуту.

Косвенные признаки начала выхода датчика из строя:1) Долго приходится крутить стартером, особенно если машина стояла несколько суток без движения в сырую погоду. В самых тяжелых случаях после долгих прокрутов начинаются редкие вспышки, бывает, машин глохнет или работает неустойчиво, плюс взрывается несгоревшее топливо в глушаке, заботливо налитое ЭБУ перед неудачными запусками. После того, как завести все же удается, машина может ехать и заводиться как обычно.2) Через длительное время поездки (более 15 минут) жопомер начинает чувствовать, что машина стала не такой резвой, как была вначале, хотя явных провалов может не быть.3) Иногда авто прет, как танк (при одинаковой погоде, на одном и том же бензе и т.д.), а иногда ползет, как черепаха, хотя явных провалов тоже может не быть, машина просто туповата.

По мере прогрева подкапотного почти всегда машина становится тупее, в крайних случаях начинаются откровенные пинки, как будто на полном ходу нехороший человек сунул лом прямо между валами КПП. И тут обычно оживает система самодиагностики января, зажигая лампу «Джеки Чан». Часто бывает и так, что ошибка пропадает, потом появляется снова и так до бесконечности.

Умные диагносты проверяют ДПКВ с помощью осциллографа, но большинству из нас куда проще найти ноутбук и кабель OBD-2.

Дальше все предельно просто:1) Подключаем ноут к мозжечку, заводим мотор и запускаем программу логирования (я использую «Atomic logger»)2) Катаемся до проявления симптомов или появления ошибки3) Импортируем получившийся лог в Excel, там нас интересует только 1 параметр «Частота вращения двигателя»4) Строим график, где по оси Y эту саммую частоту и откладываем.5) Ищем явные провалы оборотов (например, с 3500 до 0), которых быть не должно никак.6) Выбрасываем ДПКВ и бежим за новым.

Хотя, насчет пункта 6 я бы посоветовал повременить, т.к. покупка нового датчика вовсе не является гарантией того, что он будет работать лучше старого. У меня, например, так и получилось, поэтому пришлось почистить старый и поставить его обратно, пока бегает )))

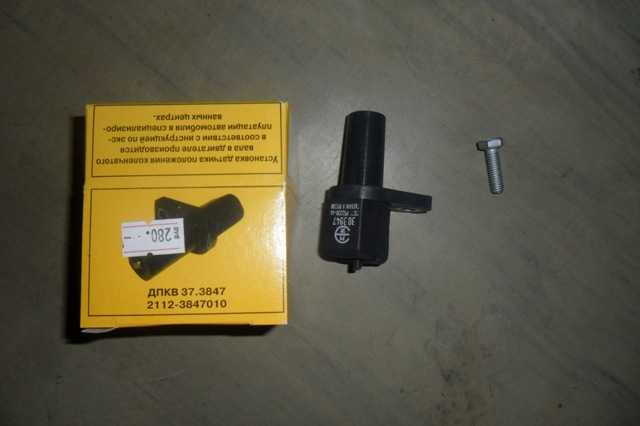

На что обратить внимание перед установкой нового датчика: сравните его магнитную силу по сравнению со старым. Если датчик примагнитить, например, к лезвию сапожного ножа, он должен падать после приложения заметного усилия

Если нет — везите обратно в магаз.

Ниже скрин диаграммы в экселе, построенной по данным диагностической программы. Специально выделил провал по оборотам, хотя его видно и так:

PS: Москва и Подмосковье, кто поделится опытом приобретения датчика (где, какого производителя, были ли проблемы в работе)
