Зажигание на ваз пятнадцатой модели: ремонт, замена и настройка

Снятие и установка замка зажигания

Вам потребуются: зубило, молоток, отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

4. Ослабьте затяжку четырех болтов крепления хомута замка зажигания на рулевой колонке. Головки болтов срезные. Если они уже срезаны при установке замка, строньте болты ударами молотка через тонкое зубило.

5. Разъедините колодку жгута проводов замка зажигания.

6. Окончательно выверните болты из корпуса выключателя зажигания и снимите выключатель с рулевой колонки.

7. Установите замок в порядке, обратном снятию, предварительно утопив язычок противоугонного устройства. Для этого вставьте в выключатель ключ и поверните его из положения «0».

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Замок зажигания ВАЗ 2110. как и замки зажигания на других автомобилях, является одним из ключевых элементов в работе силового агрегата. Без этого узла водитель не сможет включить зажигание и запустить двигатель. И в том случае если возникают проблемы с замком зажигания ВАЗ 2110, вы попросту не сможете тронуться с места. Однако возникновение такой поломки не всегда влечет за собой замену сломавшейся детали.

Видео обзор замка зажигания ВАЗ 2110

Вдогонку к представленном обзору предлагаем ознакомиться с номером замка зажигания ВАЗ 2110 по каталогу ВАЗ 2110-3704005 или KZ-881, а также его в розничной сети составляет примерно $ 25

Что делать если замок зажигания ВАЗ 2110 не работает

Чтобы выявить неисправность или найти причины, по которым замок зажимания не работает необходимо снять пластиковый кожух рулевой колонки, чтобы добраться к контактным колодкам, с помощью которых выполняется его подключение к электропроводке автомобиля. После этого, необходимо омметром проверить сопротивление, на контактах устанавливая ключ в положениях 1, 2 и 3. В ходе измерения в этих положениях сопротивление на контактах должно ровняться нулю.

Таблица расположения контактов на колодке замка зажигания ВАЗ 2110

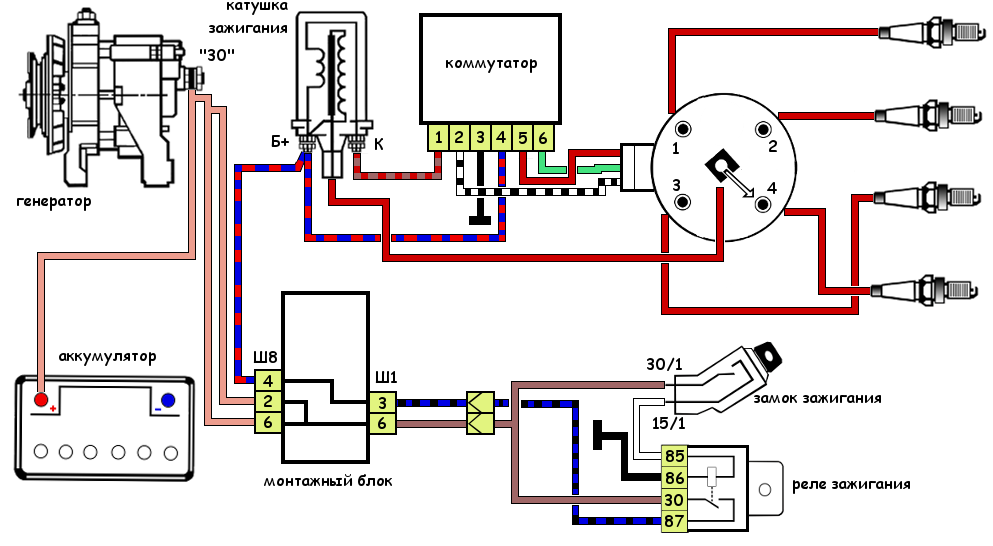

Электрическая схема замка зажигания ВАЗ 2110

Замок зажигания ВАЗ 2110. Распиновка

1. Питание +12 вольт для микровыключателя датчика вставленного ключа;
2. Питание массы (-) во время открывание двери водителя;
3. Источник +12 вольт, ток поступает на стартер (контакт 50);
4. Источник +12 вольт. Осуществляется после включения зажигания (источник для питания дополнительного оборудования часы, видеорегистратор и т.д.) (контакт 15)
5. Источник +12 вольт. При вставленном ключе на 5 контакт БСК
6. Питание +12 вольт, с помощью которого осуществляется подсветка личинки замка зажигания
7. Питание +12 вольт от аккумуляторной батареи (контакт 30);
8. Не задействован.

Как снять, установить замок зажигания ВАЗ 2110. Видео

Что делать если лопнула пружина в замке зажигания

Проблема причиной, которой является сломанная пружина в замке зажигания. проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.

Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.

Как разобрать замок зажигания

Как заменит лампу подсветки

Отсоединив разъем, как показано на фото, с помощью небольших плоскогубцев вынимаем патрон с лампой и производим ее замену

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Чтобы заменить контактную группу

Отверткой отжимаем защелки и демонтируем, а затем меняем на новую контактную группу

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Как заменит микровыключатель датчика ключа

С помощью фигурной отвертки откручиваем три винта, вынимаем стержень, после чего отжимаем фиксатор и извлекаем микровыключатель.

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Как установить замок зажигания

В принципе установка замка зажигания выполняется в обратной последовательности, однако существует один единственный нюанс. Перед началом установки необходимо вставить ключ и установить его в первое положение. Как вы знаете, в этом положение блокировка рулевого колес а невозможна, соответственно защелка на рулевом валу, которая является блокиратором, свободно должна зайти в специальный разрез в замке зажигания. Только после этого необходимо производить установку замка. Также заранее подготовьте новые болты крепления, так как старые будет невозможно закрутить.

После установки проверьте, блокируется ли руль при вынутом ключе. Если нет произведите регулировку положения замка на рулевой колонке

Еще записи по ремонту автомобилей ВАЗ, LADA

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

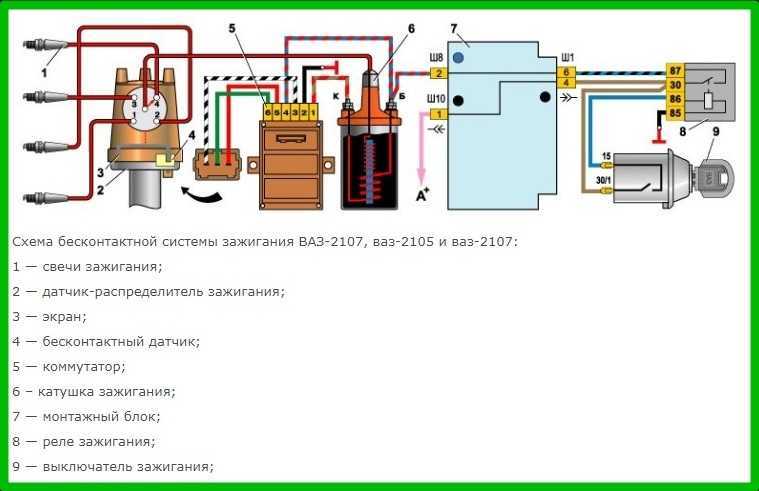

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице .

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Распиновка замка зажигания ВАЗ

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

https://youtube.com/watch?v=iMI3wHSb2so

Зажигание на ВАЗ пятнадцатой модели: ремонт, замена и настройка

Система зажигания (СЗ) – важный узел любого транспортного средства. Для безотказной работы машины необходимо контролировать исправность всех узлов и деталей. Статья посвящена СЗ, что собой представляет замок зажигания (ЗЗ), как его заменить, как проверяется катушка зажигания ВАЗ 2115, как выставляется зажигание.

Характерные неисправности узла

Признаки неисправности КЗ в двигателях ВАЗ с 8 клапанами, УАЗах и других авто похожи:

• теряется мощность, создается впечатление, что мотор не тянет;
• появление провалов в работе двигателя;
• нестабильная работа на холостом ходу;
• не функционируют попарно цилиндры 2-3 и 1-4, отсутствует искра.

Если появились перечисленные признаки, сначала нужно проверить свечи, датчик положения коленвала. Впрыск топлива в форсунки регулируется на основании показаний датчиков, поэтому при перерасходе топлива они требуют проверки. В последнюю очередь следует проверять КЗ.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

• Самый простой способ – поставить на место проверяемого модуля заведомо исправный прибор. Правда, нужно найти подходящий модуль. Перед проверкой следует обязательно убедиться, что исправны высоковольтные провода.
• Второй метод состоит в шевелении модуля. Если при шевелении его и колодки проводов заметны изменения в работе мотора, значит проблема с контактами. В этом случае ремонт можно выполнить своими руками. При невозможности ремонта прибор следует заменить.
• Третий способ – проверка с помощью мультимера, выставленного в режим омметра. Измерять сопротивление необходимо на парных выводах катушек 2-3 и 1-4. Оно должно быть одинаковым и быть около 5,4 кОм.

Замена замка зажигания на ваз 2115, 2114

Замена замка зажигания ВАЗ 2114, ВАЗ 2115 может потребоваться в случае неисправности контактной группы, заклинивания механизма, а также просто износа.

Процедура не является сложной, поэтому приступаем.

Перед самой заменой необходимо приобрести болты с отрывными головками. Менять их на обычные с резьбой М6 не рекомендуется, т.к. кроме вас замок смогут легко снять и угонщики.

Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, блокирующая механизм рулевого вала, могла войти в корпус замка.

• Необходимо отключить аккумулятор, сняв провод с клеммы «—»
• Далее снимаем рулевое колесо. Для этого снимаем декоративную накладку на рулевом колесе и откручиваем крышку звукового сигнала.

Предыдущие записи из категории: ВАЗ 2114

При появлении моторного масла или охлаждающей жидкости по периметру соединения головки блока цилиндров с самим блоком цилиндров требуется замена прокладки ГБЦ ваз 2114, ваз 2115. Течь может возникнуть также из-за изменения формы головки блока после перегрева двигателя.

После продолжительной эксплуатации автомобиля ВАЗ-2114, ВАЗ 2115, без особых причин, может возникнуть посторонний звук из района передней оси в виде свиста.

Типичные неисправности форсунок ваз 2114, 2115: -затрудненный пуск двигателя; — неустойчивая работа двигателя; — двигатель глохнет на холостом ходу; — повышенная частота вращения коленчатого вала на холостом ходу; — двигатель не развивает полной мощности; — рывки и провалы в работе двигателя при движении автомобиля; — повышенный расход топлива; — повышенное содержание СО и СН

Сцепление выполняет кратковременное разъединения двигателя и трансмиссии и последующего плавного соединения для начала движения и переключения передач.

Замена вентилятора печки ваз 2114, 2115 может потребоваться при его полном отказе, а также, при его постоянной работе только на 3-ей скорости.

*Добавить статью в закладки:

Такая работа, как замена замка зажигания на ВАЗ 2114 и 2115, требуется довольно часто. При этом, она достаточно сложная. Основная сложность заключается в необходимости снятия некоторого количества деталей, которые не имеют отношения к замку, но при этом, мешают в работе по его замене. С самим процессом может справиться практически каждый автолюбитель, никаких особенных навыков тут практически не потребуется. В связи с этим, практически нет никакой необходимости посещать для этого автосервис.

Все можно сделать в гараже с минимальным набором инструментов. Вся работа занимает по времени около часа, если вы решите вместо установки нового выключателя, отремонтировать старый, то в таком случае, работа займет немного больше времени.

Замена замка зажигания на ВАЗ 2114 и 2115, производится в случаях его неисправности. Наиболее частой причиной является отказ контактной группы. Таким образом, замок просто не включает зажигание. Не менее частой неисправностью является проблема с личинкой, ее часто заклинивает в одном из положений.

Единственным способом исправить ситуацию, является замена замка, или установка новой личинки. На замке установлен светодиод, который обеспечивает подсветку, что облегчает вставление ключа в ночное время. Иногда, он отказывает, если точнее, то проблема возникает не с ним, а с микроплатой, которая отвечает за его включение. Для установки нового диода нужно не только снять замок, но и разобрать его.

Как поменять замок зажигания на ВАЗ 2115

Обоснованная необходимость своевременной замены замка может появиться по нескольким причинам. В основном это происходит в следующих ситуациях:

• автовладелец потерял ключи;
• контактная группа износилась или вышла из строя по какой-либо причине;
• конструкция сознательно повреждена для несанкционированного доступа.

Важно! Выявить многие неполадки удастся после внимательного осмотра области

• после переключения в первое положение не все электроприборы, подключенные к контактам, запустились;
• после дальнейшего вращения нет реакции стартера, например, отсутствуют щелчки втягивания пускового реле;
• ключ туго входит в личинку, требуется прикладывать некоторые усилия.

Рекомендуем прибегнуть к первичным диагностическим мероприятиям. Часто для этого используются вспомогательные электроприборы: тестеры, мультиметры, омметры. Алгоритм проверки состоит из следующих шагов:

• откидываем питание от замка, предварительно избавившись от кожуха с рулевой колонки;
• измерительные приборы переводим в режим замера сопротивления;
• на разъеме, отходящем от зажигания, ищем контакты с маркировкой «15» и «30» (согласно инструкции по эксплуатации автомобиля);
• соединяем с ними «крокодилы» или штекеры тестера (не принципиально, какой контакт с каким);
• перевести «зажигание» в первое положение и посмотреть на экран тестера;
• провернуть к следующей позиции и провести сверку значений по экрану.

На экране должны быть нулевые значения, подтверждающие работоспособность. Это относится к обеим позициям.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел.

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

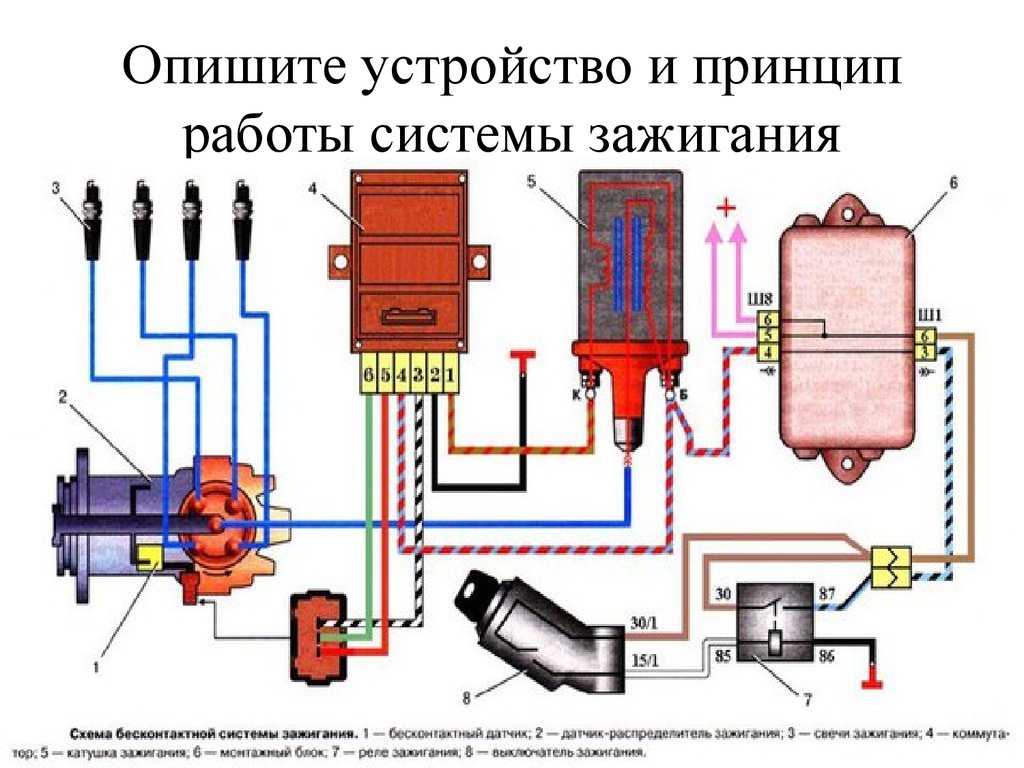

Устройство

Схема устройства замка Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи. Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Источник

Как выставить зажигание самостоятельно?

Точная регулировка зажигания на ВАЗ 2115 инжектор выполняется на специальном стробоскопе. Если такой возможности нет, выставить зажигание на ВАЗ можно по искре.

• В первую очередь мотор прогревают пока он не наберет рабочую температуру.
• Трамблер можно не снимать, а лишь расслабить.
• Из распределителя нужно извлечь центральный провод.
• Поршень в 1-м цилиндре должен находиться в ВМТ (метки выставляются по-разному на 8 и 16 клапанных двигателях).
• Теперь левой рукой нужно держать провод от КЗ, и включить зажигание.
• Правой рукой регулируется распределитель против часовой стрелки, при этом высоковольтные провода следует держать над металлом.
• Затем выполняются аналогичные действия, прокручивая распределитель по движению часовой стрелки, пока не появится искра.
• На этом выставление заканчивается, а распределитель закрепляется на своем штатном месте.

Замена замка зажигания на ваз 2115

При правильно выставленном зажигании автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Замена замка зажигания на Kalina

Добро пожаловать!Замок зажигания — по сути это небольшая деталь, получив доступ к которой можно завести машину без ключа (Если человек имеет опыт в этом деле), но если взять обычных владельцев то к ним это не относится (Хотя возможно вам и придётся заводить когда ни будь свой автомобиль без ключа), но сегодня мы не об этом говорим, а об замене замка зажигания на автомобиле, в данной статье мы разберём вместе с вами все нюансы которые касаются этого замка, а именно как получить к нему доступ и какие признаки он будет подавать при выходе из строя, ну что же приступим!

Примечание!Для того чтобы поменять замок зажигания, нужно будет запастись: Гаечным ключом, молотком, а так же зубилом и отвёрткой у которой на конце будет не крестообразное, а плоское лезвие!

Выводы

Причин и признаков неисправности замка зажигания ВАЗ-2114 достаточно много, но их необходимо знать. Также, стоит отметить, что для продления эксплуатации работы этого узла необходимо снять нагрузку с проходящей цепи тока. Для этого, дополнительные электроприборы необходимо подключать через реле.
