Проводим регулировку своими силами
- Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
- Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
- Использовать стробоскоп и убедиться, что зажигание работает исправно.
- Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
- Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
- Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
- В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
- Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
- Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
- Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.
Замок зажигания нива 21213 схема подключения проводов
А еще интересно: Реле втягивающее НИВА 21213; 21214 КЗАТЭ 57.3708-800-04; 2110-3708805 (редукторный стартер) 6013 — Электрика и Свет
Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:
- В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
- В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.
Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.
Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).
Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.
Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.
Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.
Советы по обслуживанию
Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:
Сборник нескольких вариантов электросхем, для отечественного автомобиля Нива. Представлены цветные схемы в хорошем качестве для Нива ВАЗ-21213, Нива ВАЗ-21214 и Нива ВАЗ 2121.
Электросхема Нива 21213
1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота. 32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель. 43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.
Что означают цифры в индексе Нивы?
Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива 2131 или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях:
- ВАЗ 21213 — так обозначается Нива с карбюратором. В этом случае объем двигателя составляет 1.7 л.
- ВАЗ 21214 — это такой же карбюратор с аналогичным объемом мотора. Только в этом случае авто характеризуется распределенной системой впрыска топлива.
- ВАЗ 21213 — также карбюратор, только Нива с такими цифровыми обозначениями может иметь и 1.8-литровый двигатель.
- ВАЗ 21073. Эта Нива может быть оснащена либо карбюратором «Солекс», либо инжектором. Система зажигания в этих машинах бесконтактная.
- Что касается моделей Нива 21215, то таким индексом обозначаются экспортные варианты транспортных средств, оборудованные дизельным двигателем от производителя Ситроен.
Официально Нивы, оборудованные дизельными моторами, на территории РФ и стран бывшего СССР никогда не продавались. Стоимость такого транспортного средства, разумеется, была более высокой. Те поклонники отечественных внедорожников, которые готовы были заплатить такую стоимость, могли приобрести машину только за рубежом.
Ниже приведена схема ВАЗ 2121. Если вас интересует электросхема другой модели, к примеру, 2131, то она будет иметь определенные отличия от этой модификации. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.
Особенности электрооборудования
Проводка в автомобилях 21213 имеет принципиальные отличия от версий 2121, речь идет о:
- В первой версии в монтажном БП применяются более усовершенствованные предохранителя ножевого типа. Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения.
- Дополнительно в системе питания используется устройство экономии принудительных холостых оборотов. Для реализации этой функции в моторном отсеке был установлен еще один жгут с проводами.
- Что касается системы зажигания, то она стала бесконтактной. В частности, эта система основана на микроконтроллере.
Как сказано выше, каждая электросхема оборудования в автомобилях ВАЗ 2131 или 2121 имеет свои особенности. Следует отметить, что различия могут быть не только в генераторах, но и в самой проводке (автор видео — Daniel Eliasson).
Различия в генераторах
Так или иначе, схема электрооборудования любого транспортного средства, будь то модель 2131 или 21073, составляется в зависимости от типа двигателя. Если это карбюратор, то электропроводка будет иметь определенные отличия. К примеру, модели, характеризующиеся впрыском топлива, должны быть оснащены более мощным генератором, так как в них нагрузка на электропроводку более высокая.
Исходя из этого:
- На версии 21213 производитель принял решение устанавливать генераторное устройство маркировки 371.3701.
- Что касается версий 21214, то здесь также пришлось использовать более мощный генератор. Его модель — 9412.3701.
Следует отметить, что несмотря на разные модели, эти устройства схожи между собой по своей конструкции. По сути, они представляют собой синхронные приборы переменного тока
Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно
Различия в проводке
Что касается 2131, 2121 и других, то она может быть выполнена в различных вариациях, что позволяет обеспечить более простое обслуживание системы в домашних условиях. Если говорить о тех же моделях транспортных средств, только с инжекторными двигателями, то они дополнительно оснащаются тремя специальными разъемами для монтажа системы бесконтактного зажигания (автор видео — Shibargan).
Также следует отметить, что версии 21214 оснащены двумя вентиляторами, предназначенными для охлаждения радиатора. А это значит, что в отличие от моделей 2131 и других, транспортные средства этой версии имеют определенные различия в электросхеме.

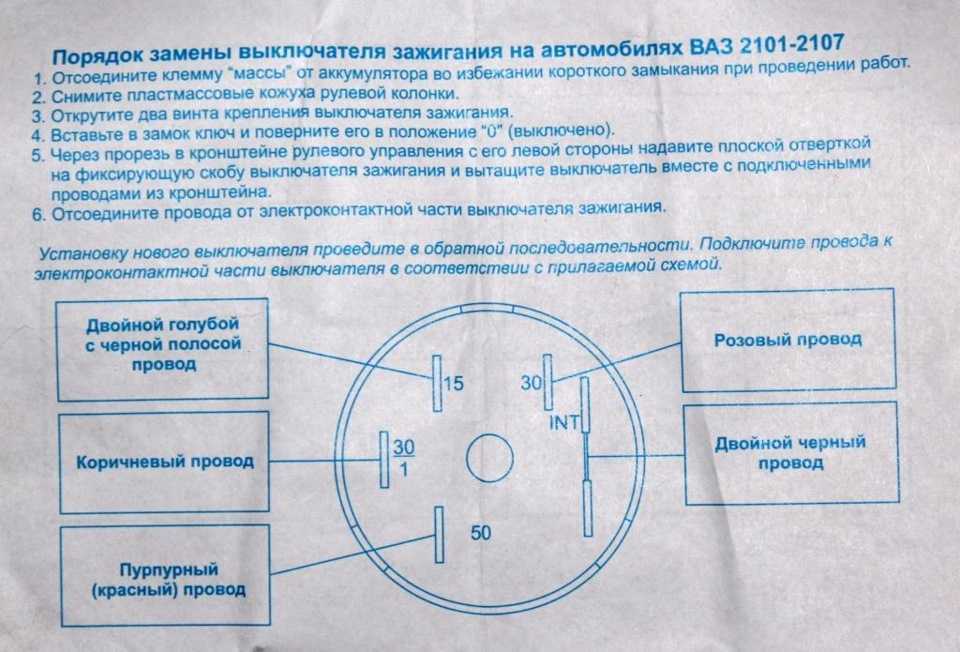

Замена замка зажигания на авто ВАЗ
Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:
- Отключить аккумуляторную батарею
- Снять пластмассовый кожух, предварительно открутив винты его крепления.
- Затем откручиваем два винта крепления замка зажигания к кронштейну.
- Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
- Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
- После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

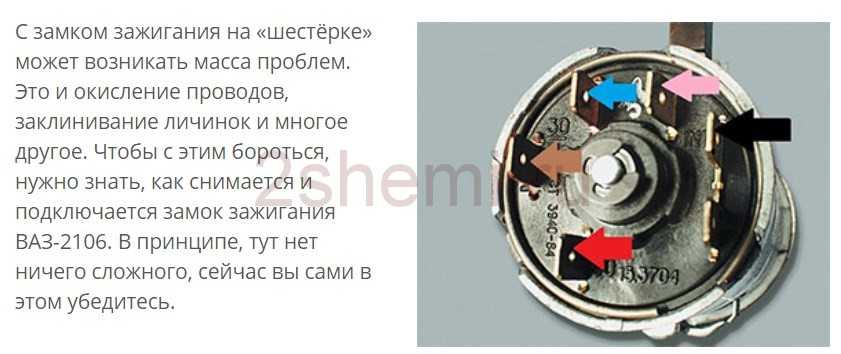

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.
Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.
Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.
Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода
Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки
После этого собираем кожух рулевой колонки.
Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.
После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.
Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.
На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

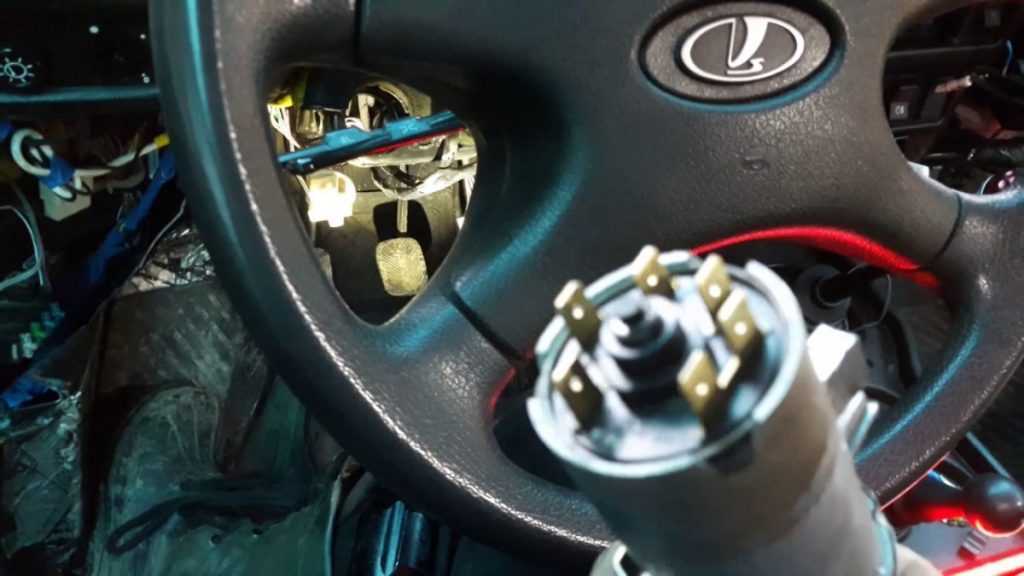

Поставил замок зажигания от ваз 2110. Микровыключатель пока не подключал, подключил только подсветку при открытой двери.
Из за того, что обрамление щитка приборов от ваз 21213,калиновский подрулевой кожух не становился сверху.Пришлось обезать по месту верхнюю часть кожуха и сделать ей форму стекломатом с полиэфиркой.
На нижней части кожуха внизу наростил края пластинами из пластика. Что бы потрахов было видно поменьше.
Разбирал несколько раз. Пока выбрал оптимальное положение подрулевых и замка зажигания по отношению к кожуху и рулю.
Замок зажигания и особенности его замены

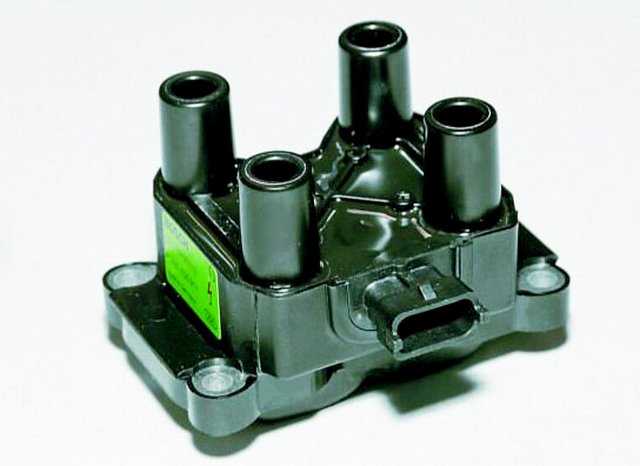

Модуль системы зажигания для Нивы
Перед тем, как снимать на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести , трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.
Как производится замена замка зажигания Нива:
- Сначала отключается аккумулятор и демонтируется рулевая колонка.
- Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
- Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
- Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
- Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.
Признаки неисправности
Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными. Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.
В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:
- короткое замыкание в цепи и выход предохранителя из строя;
- перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
- неисправность реле ЦЗ;
- ошибка в блоке управления центральным замком;
- поломка электродвигателя замка.
Вибрация в передних колесах. Для этого не потребуется наблюдать снаружи. Вибрации могут ощущаться в салоне в виде слабого дрожания рулевого колеса. Иногда износ подшипника настолько сильный, что вибрировать может весь салон.
1. Стук. Ступичный подшипник нивы шевроле может проявлять себя в виде стука в передней части автомобиля.Если при движении, передняя часть шумит, то все диагностируется при движении.
2. Нагрев. При выходе из строя подшипников, колесо начинает ходить в стороны. Из-за этого увеличивается площадь трения и происходит нагрев оси. Если после поездки центральная часть сильно нагрета – требуется ремонт или замена подшипника передней ступицы нива шевроле.
Лада 4×4 3D Umbrella inc. › Бортжурнал › Замена замка зажигания на Ниве 21213.Крутил, вертел, пихал, решил вернуть в магаз, типа “на фиг вы мне от классики замок сунули, у меня нива коротыш”.
Замена замка зажигания Нива ВАЗ 21213, 21214, 2131 lada 4×4
Выключатель (замок) зажигания и его снятие, разборка, замена. Замок зажигания ВК347 (2101-3704000-11) с противоугонным устройством: 1 — запорный стержень; 2 — широкий выступ контактной части.– * Только для двигателя ВАЗ-21213. *
Снятие выключателя зажигания. ВАЗ 21213, 21214 (Нива)
РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ ВАЗ 21213, 21214 (Нива).Потянув на себя, снимаем выключатель зажигания. Для замены контактной части выключателя зажигания, поддеваем отверткой…
Замок зажигания: проблемы, замена @ Нива 4×4
Niva est vita! Нива 4×4.Вопросик маленький (но не приятный, для меня по крайней мере. ) в схеме к 21213 на замок зажигания приходит спаренные синий с черной полоской коричневый Красный розовый спаренный черный.
Как заменить замок зажигания автомобиля ВАЗ-2121
Замена выключателя зажигания ВАЗ-21213, ВАЗ-21214. Для включения и выключения электрических цепей автомобиля служит включатель зажигания или попросту замок зажигания.Нива Шевролет.
Система зажигания: проводка на Нива 21213
ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году.От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу
Нива Клуб – Всё о замке зажигания. | Форум
Мужики, какой замок зажигания можно поставить от фирмы чтоб положений больше было? никто не сталкивался? очень хочется! чтоб ключ вытащил иДумаю себе такое замутить да вот с релюхами парюсь. У меня нива 21213 карб.
Замок зажигания НИВА 2121; 21213; 21214; 2131 ДААЗ.

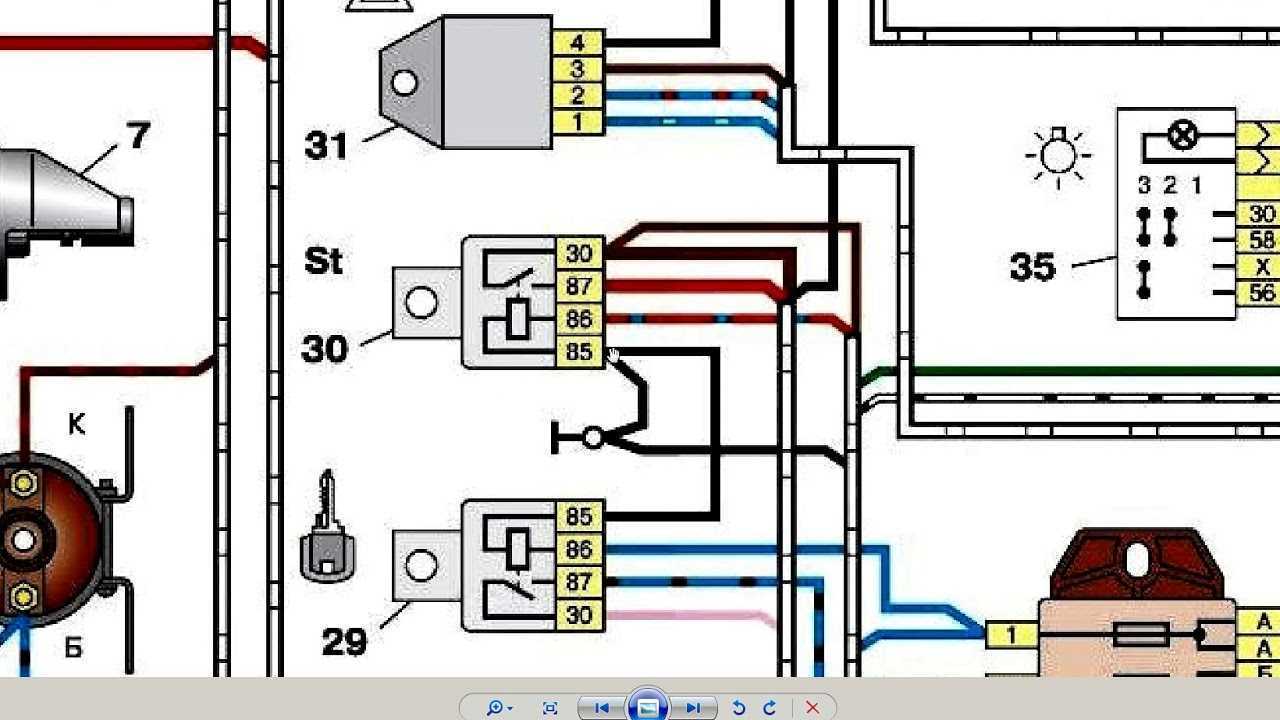

Ваз 21214 (НИВА) электрическая схема — статьи по ремонту — автомануалы
1. Левый передний фонарь.
2. Фары.
3. Датчик температуры охлаждающей жидкости.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода воздуха.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея.
12. Электродвигатель отопителя.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла.
16. Стартер.
17. Электродвигатель очистителя ветрового стекла.
18. Генератор.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания.
21. Свечи зажигания.
22. Контроллер.
23. Регулятор холостого хода.
24. Индикатор состояния АПС.
25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле-прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп-сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света (**).
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Выключатель зажигания.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала.
68. Датчик детонации.
69. Датчик кислорода.
70. Реле электровентиляторов (см. Письмо в конце страницы).
71. Электровентиляторы (см. Письмо в конце страницы).
72. Блок предохранителей системы впрыска;
73. К плафону освещения салона.
74. К выключателю плафона освещения в двери водителя.
75. Блок управления АПС.

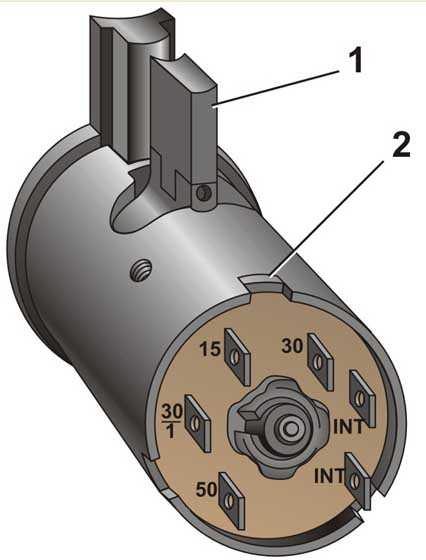

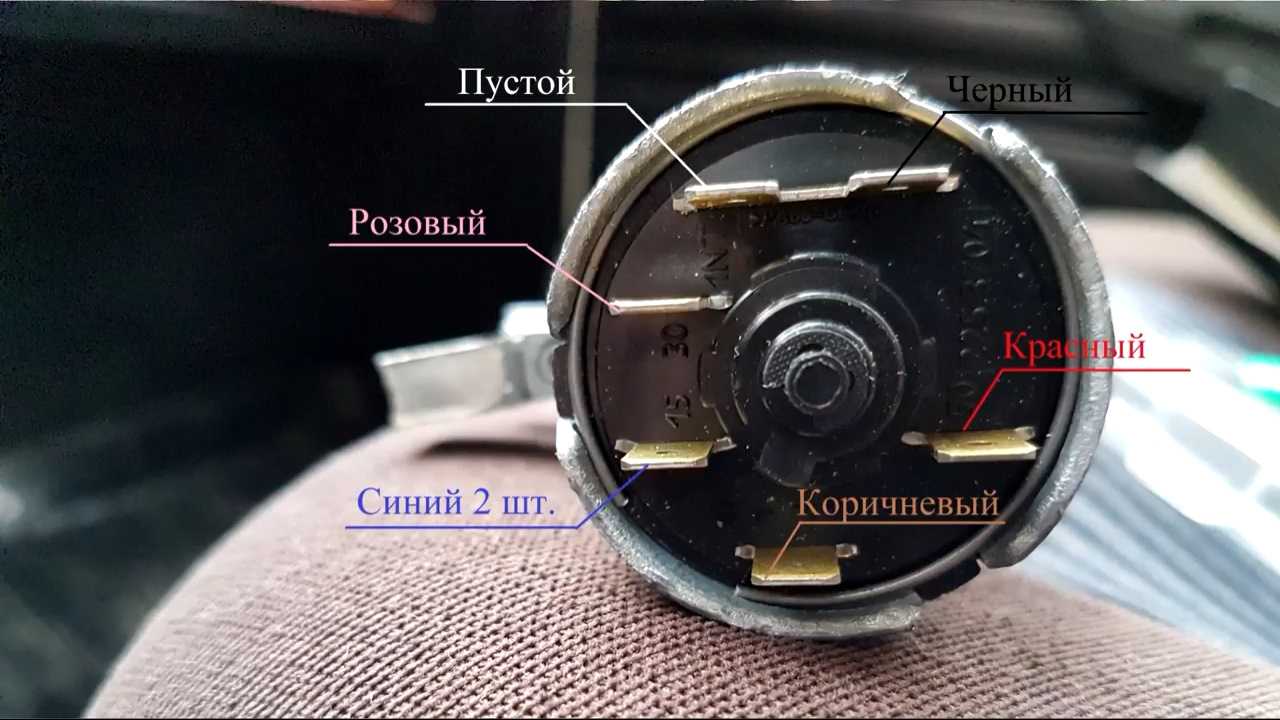

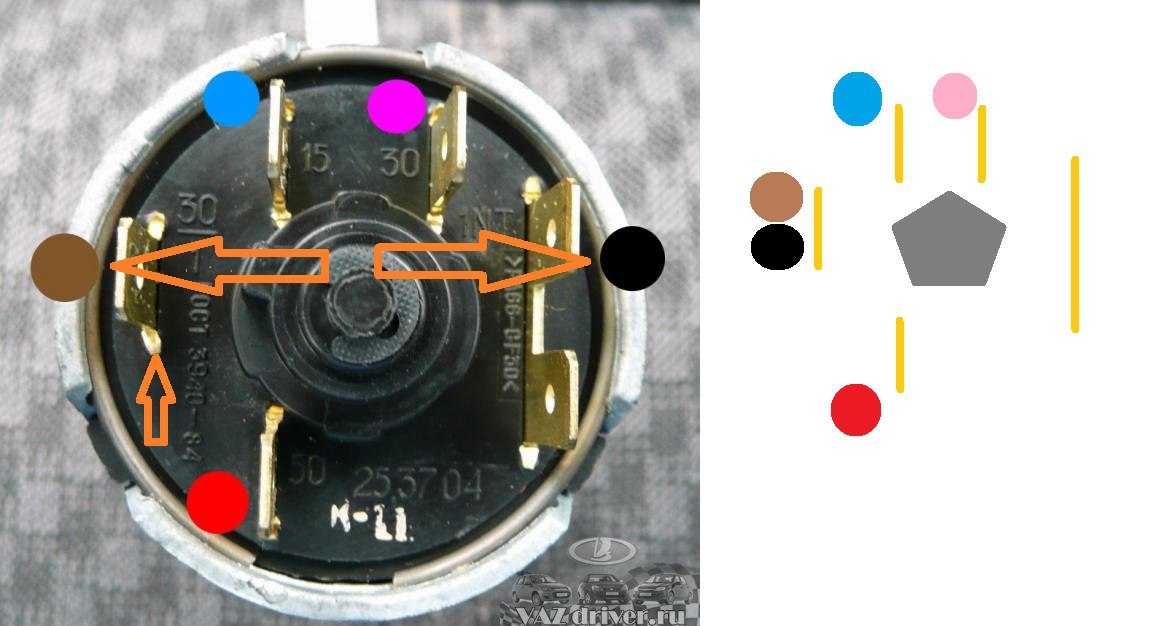

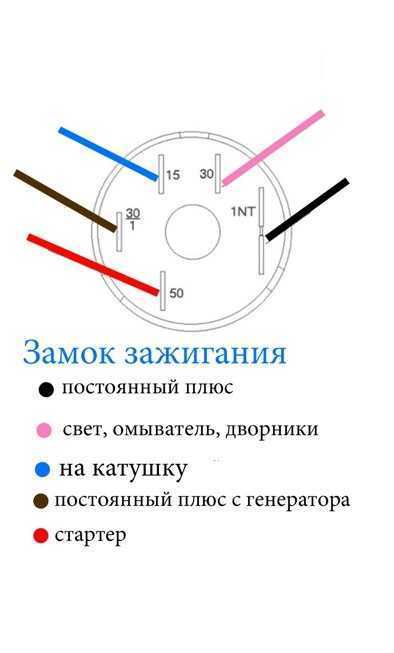

Распиновка замка зажигания Ваз
клемма 30/1- постоянный плюсовой запитывающий коричневый провод
клемма 30-постоянный плюсовой запитывающий розовый провод
клемма 50-плюсовой красный или пурпурный провод идущий на стартер,соединяется с контактом на втягивающем реле стартера
клемма 15-выходящий плюсовой двойной голубой с черной полосой провод который запитывает зажигание,приборы,повороты,обогрев заднего стекла,свет заднего хода и др….(На Ниве 2131 этот провод одинарный голубого цвета.)
клемма INT-габариты, омыватель,дворники,отопитель(печка),магнитола.
Цвета проводов могут отличаться в зависимости от года выпуска автомобиля.(На Ниве 2131 этот провод голубой-черный.)
