Как отрегулировать сцепление на газели 406 двигатель?

Как поменять сцепление на газели двигатель каменс

Замена дисков сцепления необходима при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или «осадку» пружины.

Повышенный шум при выключении сцепления, рывки при работе сцепления также указывает на износ дисков сцепления и выжимного подшипника.

При замене дисков сцепления нужно заменять полностью комплект сцепления.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Выкручиваем два болта крепления и снимаем крышку технологического лючка на картере сцепления

Выводим выжимной подшипник из зацепления с вилкой

Выкручиваем болт крепления рамки чехла вилки выключения сцепления

Снимаем вилку вместе с рамкой и чехлом

Выкручиваем расположенные по кругу двенадцать болтов крепления картера сцепления к блоку цилиндров и снимаем картер («колокол»)

Одним болтом закреплен массовый провод, соединяющий кузов с силовой установкой

Проворачивая коленчатый вал, выкручиваем шесть болтов крепления нажимного диска сцепления к маховику

Снимаем нажимной и ведомый диск

В маховик запрессован опорный подшипник первичного вала КПП

При снятии сцепления обращаем внимание на состояние этого подшипника. При неудовлетворительном состоянии подшипник заменяем. При неудовлетворительном состоянии подшипник заменяем

При неудовлетворительном состоянии подшипник заменяем.

Для уменьшения вибраций двигателя из-за дисбаланса деталей сцепления на заводе коленчатый вал балансируют в сборе с нажимным диском.

Если сцепление снимают не для замены, то при установке обратите внимание на совпадение меток на нажимном диске «А» (круглая метка на кожухе) и маховике «Б» (углубление)

Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач.

При необходимости устраните причины заедания или замените дефектные детали.

Проверьте легкость вращения подшипника выключения сцепления и отсутствие люфта на муфте.

При малейших признаках неисправности (повышенный шум, заедание тел качения, люфт) замените подшипник в сборе с муфтой.

Ведомый диск нужно устанавливать так, чтобы выступающая часть ступицы была обращена в сторону нажимного диска.

Устанавливаем сначала ведомый диск с помощью оправки.

После этого устанавливаем ведущий диск (корзину) и вворачиваем болты крепления ведущего диска к маховику.

Болты заворачиваем равномерно по одному обороту каждый, переходя от болта к болту по диаметру.

Снимаем оправку и устанавливаем коробку передач.

Устанавливаем все детали в обратной последовательности.

Момент затяжки болтов нажимного диска 20 – 29 Нм.

Источник

Возможные последствия

Буксующее сцепление является довольно распространенным явлением. Особенно это касается отечественных автомобилей, мотоциклов и машин с солидным пробегом.

Практика и опыт наглядно показывают, что пробуксовка обычно связана с износом и повреждением элементов. Такое может произойти на любой машине и ином транспортном средстве. Судя по запросам поклонников самостоятельного ремонта, чаще всего проблема буксующей сцепы решается на таких ТС:

• ВАЗ 2107;
• ВАЗ 2114;
• ИЖ Планета;
• УАЗ Буханка;
• Юпитер;
• КАМАЗ;
• Минск;
• ВАЗ 2110;
• Рено Логан;
• Киа Рио;
• Лада Приора;
• ГАЗель и пр.

Несмотря на очевидность причины возникновения подобных проблем, многие автовладельцы упорно продолжают игнорировать все рекомендации по обслуживанию и своевременному ремонту узла.

Если вы чувствуете характерные признаки возникновения проблем, следует оперативно принимать меры.

Покупая подержанную машину или впервые садясь за руль, некоторые думают, что это просто они неправильно управляют транспортным средством, еще не в совершенстве владеют техникой переключения на механике и допускают какие-то ошибки. На деле же может оказаться, что сцепление выходит из строя.

Тут важно обратить внимание на характерные признаки. А именно:

• машина теряет в динамике;
• падает тяга;
• авто тяжело заезжает в подъем;
• скорость набирается медленно;
• педаль вибрирует;
• в салоне пахнет гарью;
• педаль работает слишком туго;
• педаль проваливается;
• передачи переключаются с хрустом;
• появляются посторонние нехарактерные звуки при переключениях.

Если вовремя не обратить на это внимание, то маховик двигателя с высокой долей вероятности повредиться, пострадает не только сцепной узел, но и коробка передач. В основном проблема затрагивает первичный вал КПП

Эксплуатация и техническое обслуживание сцепления ЗМЗ-51432

Долговечность и надежность работы сцепления в большой мере зависит от правильного им пользования.

Далее приведены основные правила правильного пользования сцеплением:

• Выключайте сцепление быстро, до упора педали в пол.
• Включайте сцепление плавно, не допуская как броска сцепления, сопровождающегося дерганьем автомобиля, так и замедленного включения с длительной пробуксовкой.
• Не держите сцепление выключенным при включенной передаче и работающем двигателе на стоящем автомобиле (на переезде, у светофора и т.п.). Обязательно используйте в таких случаях нейтральную передачу в коробке передач и полностью включенное сцепление.
• Не держите ногу на педали сцепления при движении автомобиля.
• Не используйте пробуксовку сцепления как способ удержания автомобиля на подъеме.
• Переключение через одну или две передачи вниз и включение сцепления, когда скорость движения автомобиля выше предельно-допустимой для этой передачи, может привести к поломке ведущего диска сцепления.
• В процессе эксплуатации сцепление не требует каких-либо регулировок и специальных видов обслуживания.

Проверка состояния сцепления

Перед тем, как приступить к регулировке сцепления в ГАЗели Некст, необходимо проверить его состояние. Это позволит определить, действительно ли требуется регулировка или проблема имеет другую природу. Вот несколько шагов, которые помогут вам проверить состояние сцепления.

Проверьте высоту педали сцепления. Состояние сцепления можно оценить с помощью высоты педали сцепления. Педаль должна находиться на уровне педали тормоза. Если педаль слишком высоко или слишком низко, это может указывать на проблемы с регулировкой.

Проверьте свободный ход педали сцепления. Свободный ход педали сцепления представляет собой расстояние между педалью и поверхностью пола, когда педаль не нажата. Оно должно быть около 15-25 миллиметров. Если свободный ход слишком мал или слишком велик, это может указывать на проблемы с сцеплением.

Проверьте наличие шумов и вибраций. Наличие шумов или вибраций при нажатии на педаль сцепления может говорить о проблемах с сцеплением

Обратите внимание на любые необычные звуки или вибрации и запишите их, чтобы сообщить механику.

Проверьте наличие подтеков жидкости. Откройте капот и проверьте наличие подтеков жидкости из подсистемы сцепления

Если вы заметили подтеки, это может означать утечку гидроусилителя сцепления или другие проблемы, требующие ремонта.

При наличии любых указанных выше проблем, сцепление рекомендуется проверить и, при необходимости, отрегулировать. Обратитесь к руководству пользователя или обратитесь к сервису для проведения необходимых действий.

Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406

Керном помечаем взаимное положение кожуха и маховика.

1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

2. Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя.

Надеваем на нее ведомый диск.

С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.

Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).

После затяжки болтов вынимаем оправку

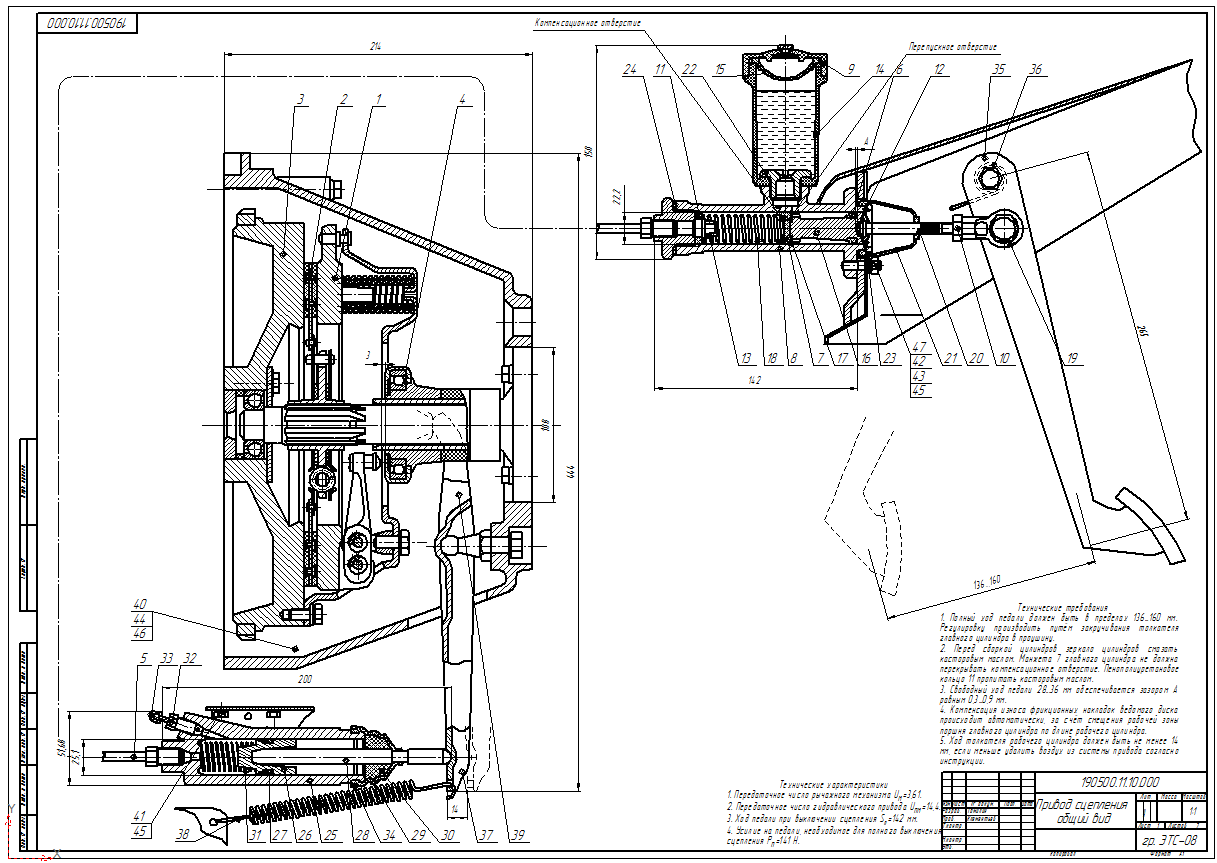

Разборка сцепления автомобиля с двигателем модели ЗМЗ-402

Работу проводим на смотровой канаве.

Снимаем коробку передач.

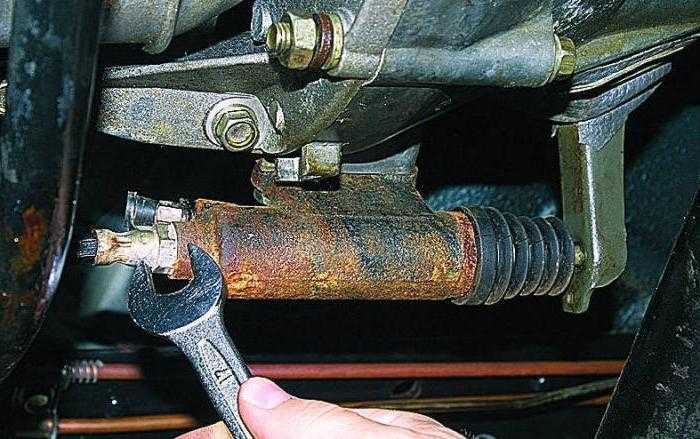

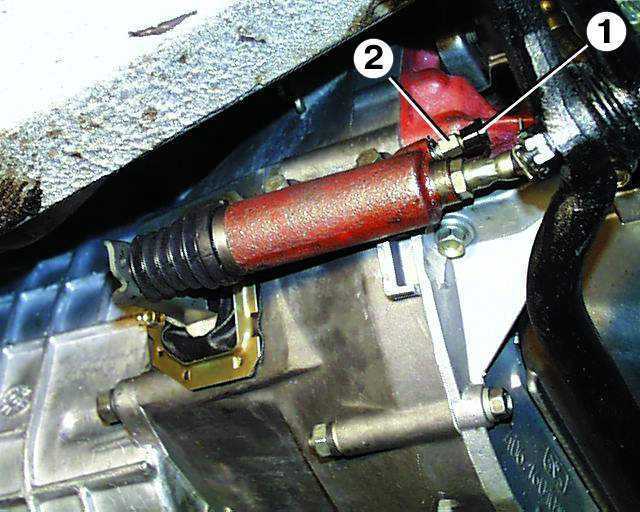

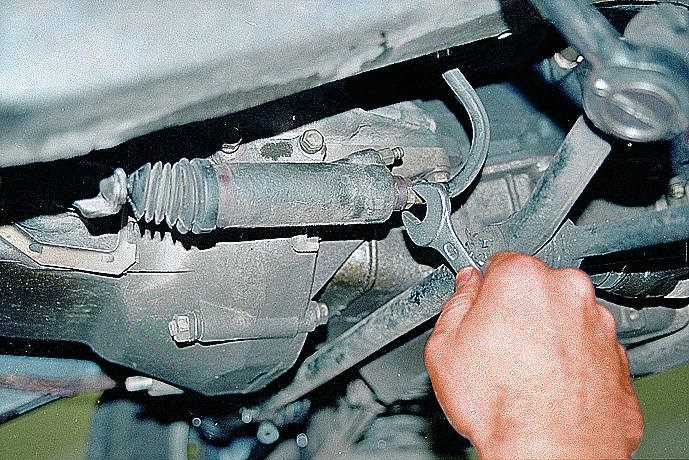

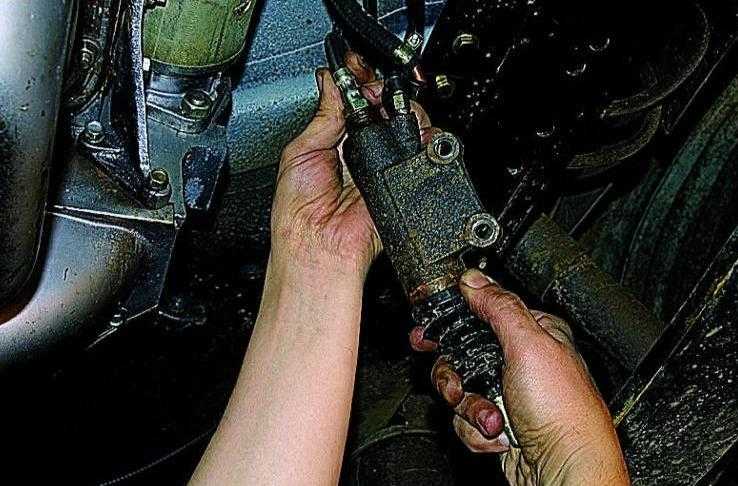

Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель

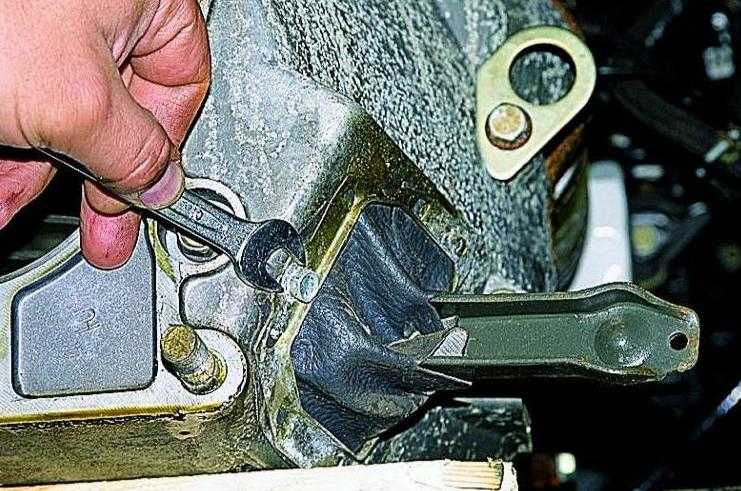

1. Ключом «на 10» отворачиваем болт крепления

2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.

3. Вынимаем подшипник выключения сцепления (выжимной).

4. Ключом «на 12» отворачиваем два нижних болта

5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.

Аналогично ослабляем крепление усилителя с другой стороны двигателя.

6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления

7. Отжав монтажной лопаткой, снимаем нижнюю часть.

Между поддоном и картером установлена картонная прокладка.

Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение

9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.

Между ними установлены полукруглые пластины.

Для облегчения доступа к болтам периодически проворачиваем маховик.

11. Снимаем «корзину» и ведомый диск сцепления

Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой

При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.

Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.

Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

Источник

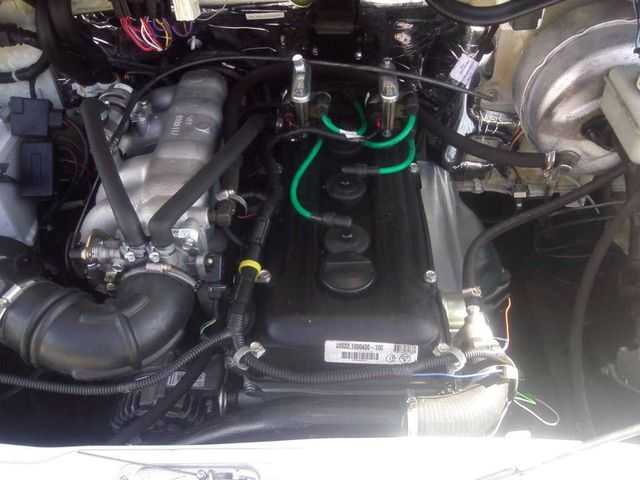

Технические характеристики

ЗМЗ 40522 имеет высокие характеристики. Это инжекторный двигатель с повышенными мощностью. Мотор получил экологическую норму — Евро-2, что позволило продавать автомобили за границу, на время его выхода в свет. При этом конструкторы смогли устранить ряд недоработок, которые были обнаружены у ЗМЗ 406, который является прямым предшественником.

Двигатель ЗМЗ 40522 имеет технические характеристики:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,5 литра (2464 см. куб)
Мощность	140,5 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	9,6 литров на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

40522 двигатель оборудовался 5 ступенчатой механической коробкой передач. Сцепление устанавливалось сухое. При подтёках из-под заднего сальника коленчатого вала, обычно намокал диск, и узел работал неисправно. Во многих случаях приходилось из-за этого менять диск сцепления вместе с манжетой коленвала.

Неисправности и ремонт

Поскольку, новый силовой агрегат был выполнен на базе старого 406-го, то проблемы и ремонт остались прежними. Так, к основным неисправностям, которые встречаются у ДВС 405, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.

Рекомендуется, для ЗМЗ 40522 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 40522. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем.

Подготовка к регулировке сцепления

Перед проведением регулировки сцепления в ГАЗели Некст необходимо выполнить несколько предварительных действий:

• Подготовьте необходимые инструменты: крестовую отвертку, регулировочный металлический ключ;
• Убедитесь, что автомобиль находится на ровной горизонтальной поверхности и аккуратно установите его на стояночный тормоз;
• Включите переднюю передачу и убедитесь, что рычаг коробки передач находится в нейтральном положении;
• Выключите зажигание и установите сигнальный треугольник в соответствии с правилами безопасности;
• Снимите защитную крышку с механизма сцепления, находящегося на коробке передач.

После выполнения всех предварительных действий можно переходить к основной процедуре регулировки сцепления в ГАЗели Некст.

Комплект сцепления ГАЗель: особенности

Начнем с того, что сцепление представляет собой важный элемент в устройстве трансмиссии автомобиля. Сцепление «связывает» двигатель и коробку передач, именно через данный механизм происходит передача крутящего момента от ДВС на КПП.

При этом сцепление имеет ограниченный срок службы, на который также сильно влияют условия эксплуатации и нагрузки. Как правило, сцепление не всегда изнашивается целиком. На деле, часто выходят из строя отдельные составные элементы (выжимной подшипник, ведомый диск сцепления, корзина).

С учетом того, что Газель часто подвергается большим нагрузкам, в данном случае к выбору сцепления нужно подходить с большой долей ответственности. Перед тем как ответить на вопрос, какое сцепление на Газель лучше выбрать, разберем основные элементы данного механизма, их назначение, принцип работы и особенности.

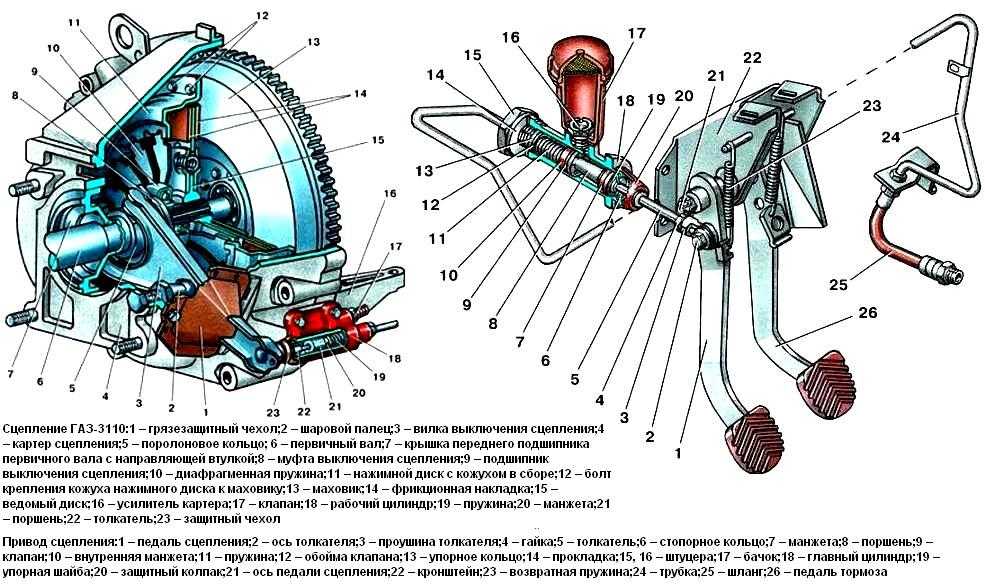

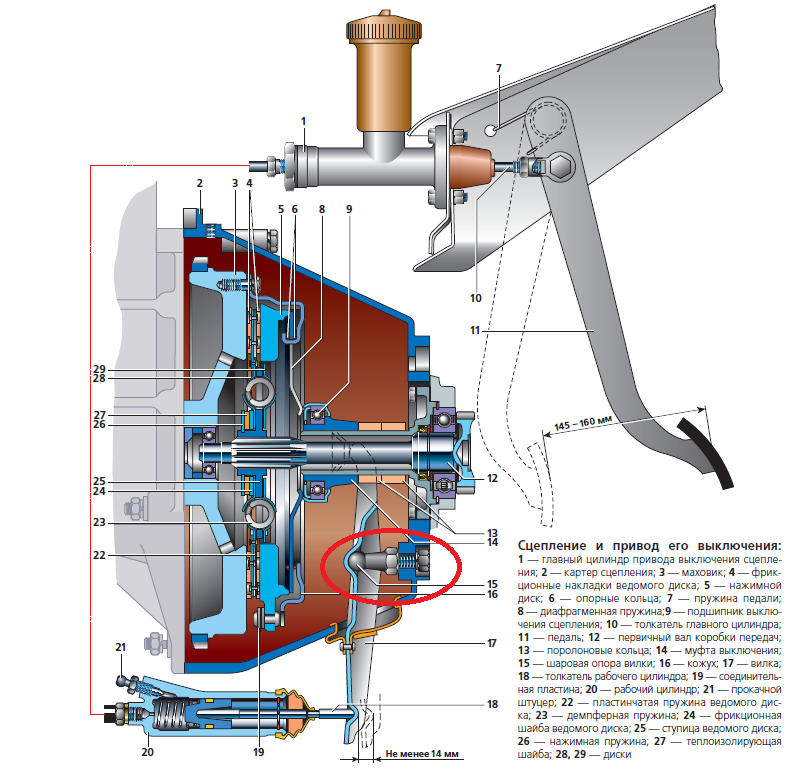

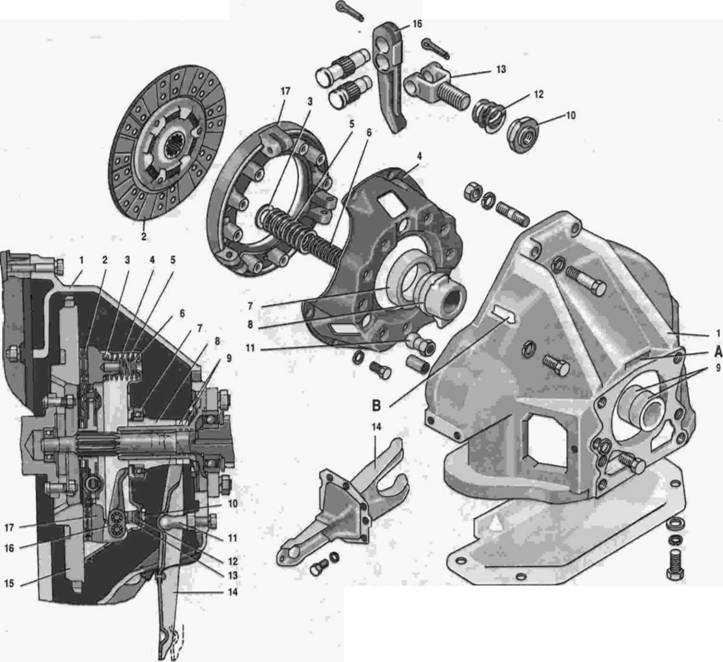

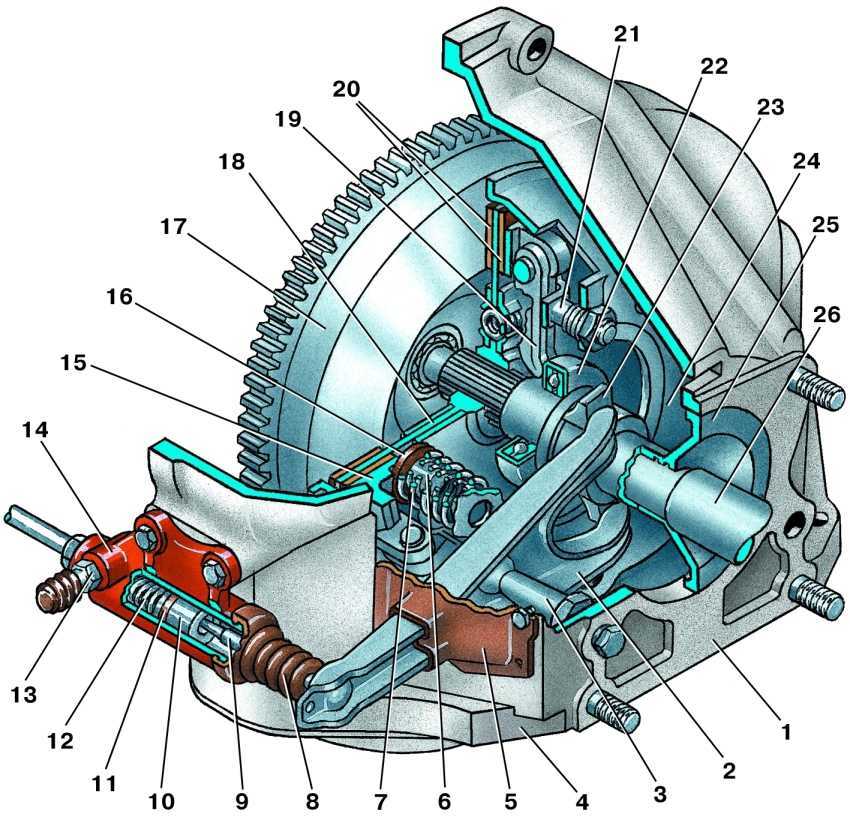

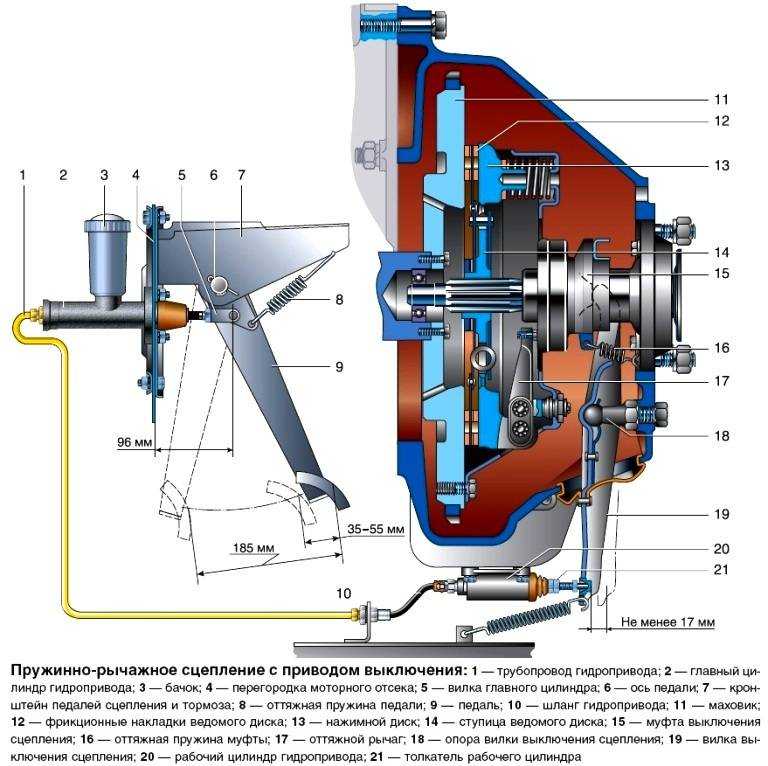

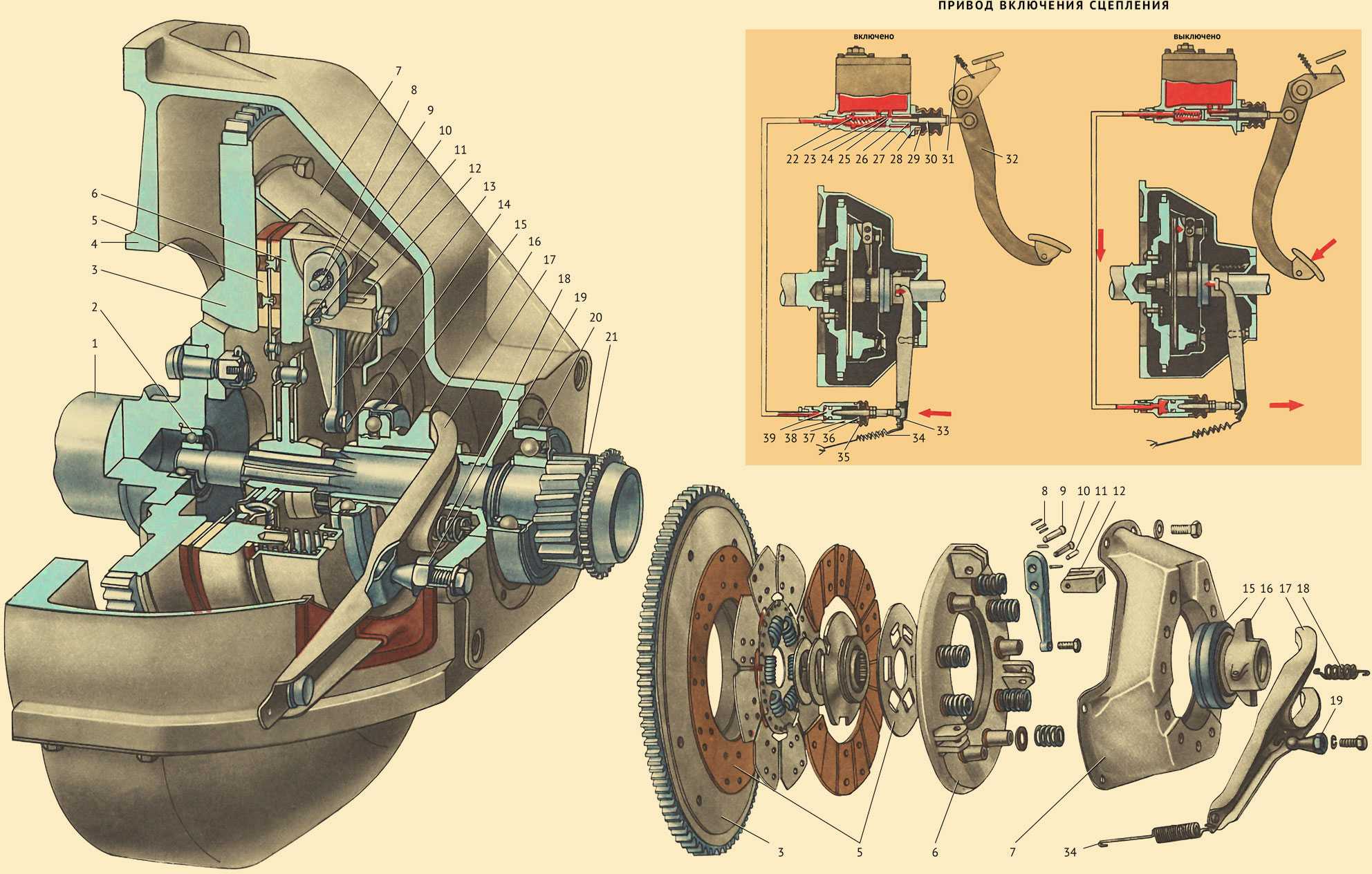

На Газели установлено диафрагменное сцепление. Корзина сцепления является основой. От ее качества и работоспособности напрямую зависит исправность всего сцепления. Если просто, корзина взаимодействует с маховиком двигателя. Другими словами, она отвечает за включение сцепления и его выключение в момент переключения передач.

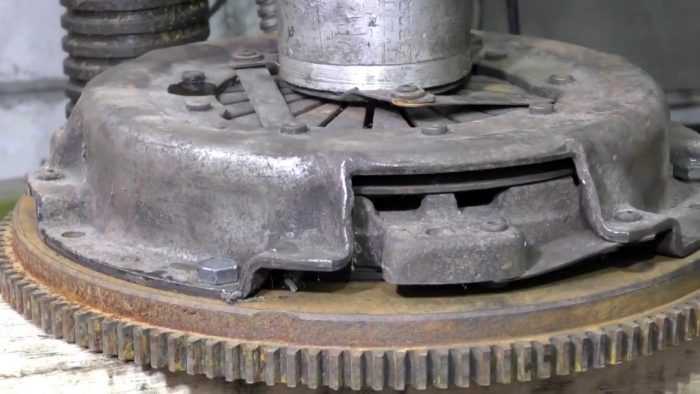

Корзина представляет собой блок, куда входит нажимной диск, диафрагменная пружина, а также кожух. Кожух с одной стороны контактирует с маховиком, а с другой с выжимным подшипником (при помощи возвратной пружины). Простыми словами, корзина соединяет ведомый диск сцепления и маховик.

Лепестки (диафрагменная пружина) корзины в кожухе отвечают за плавность работы сцепления. Без нагрузки такая пружина по форме напоминает усеченный конус с радиальными прорезями, которые расходятся по направлению от внутреннего края пружины.

Указанные прорези и формируют так называемые лепестки (зачастую их 18). Каждый лепесток является упругим выжимным рычагом. Благодаря тому, что лепестков много и они широкие, появляется должна упругость.

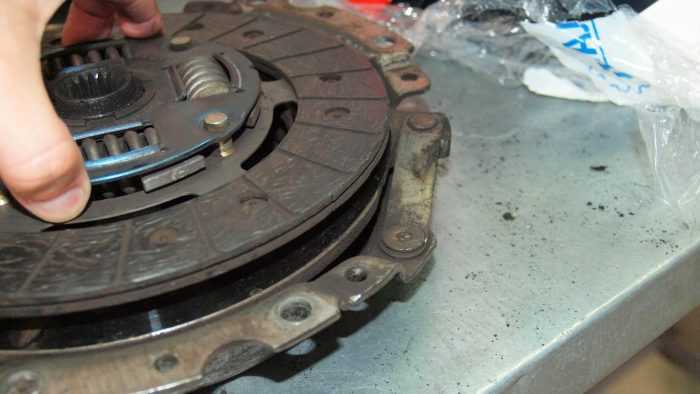

Ведомый диск сцепления, с учетом того, что на Газели стоит диафрагменное сцепление, в диаметре может быть 225-240 мм. Кстати, диафрагменное сцепление имеет много плюсов по сравнению с рычажным (меньше вес, проще конструкция, постоянная передача крутящего момента даже при изношенных фрикционных накладках). Также наличие диафрагменной пружины предполагает меньшее усилие для отключения сцепления.

Между нажимным диском и кожухом находятся пружины, которые прижимают нажимной диск к ведомому, а ведомый диск к маховику ДВС. Благодаря тому, что между ведущим и ведомым диском возникает трение, крутящий момент передается от маховика через сцепление на КПП.

Так вот, эффективность передачи момента зависит от того, насколько упругими будут пружины. На Газели пружин может быть от 6 до 28. Их количество и упругость влияет на мягкость работы сцепления. Пружины изготавливаются из закаленной стали, прошедшей особую термическую обработку.

Вернемся к ведомому диску. Указанный диск имеет на рабочей поверхности фрикционные накладки, которые имеют однородный состав. Такая поверхность позволяет исключить различные дефекты (сколы, растрескивание, неровности и шероховатости)

Также важно осматривать и качество клепки (как мелкие заклепки ведомого диска с накладками, так и крупные клепки пластин демпфера). Все заклепки должны быть одинаковыми, расположенными в строго определенном порядке относительно края. Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п

Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий

Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п. Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий.

Специалисты отдельно указывают, что при осмотре перед покупкой также следует обращать внимание на то, есть ли маркировка на демпферной пластине. Указанная лазерная маркировка наносится не всегда (ее отсутствие не во всех случаях говорит о том, что изделие не оригинальное) однако наличие четко указывает на то, что деталь оригинальная. Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму

Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму.

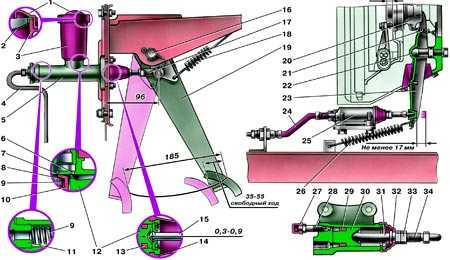

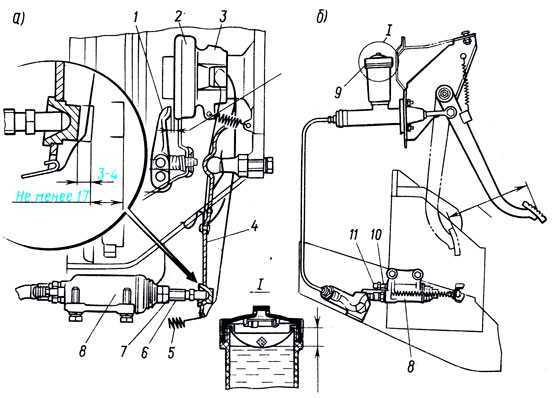

ГАЗ 2705 | Регулировка сцепления

Регулировка рабочего хода проводится на новом автомобиле при пробеге 1500–2000
км после приработки сцепления, а затем через каждые 15000 км пробега.

ПОРЯДОК ВЫПОЛНЕНИЯ

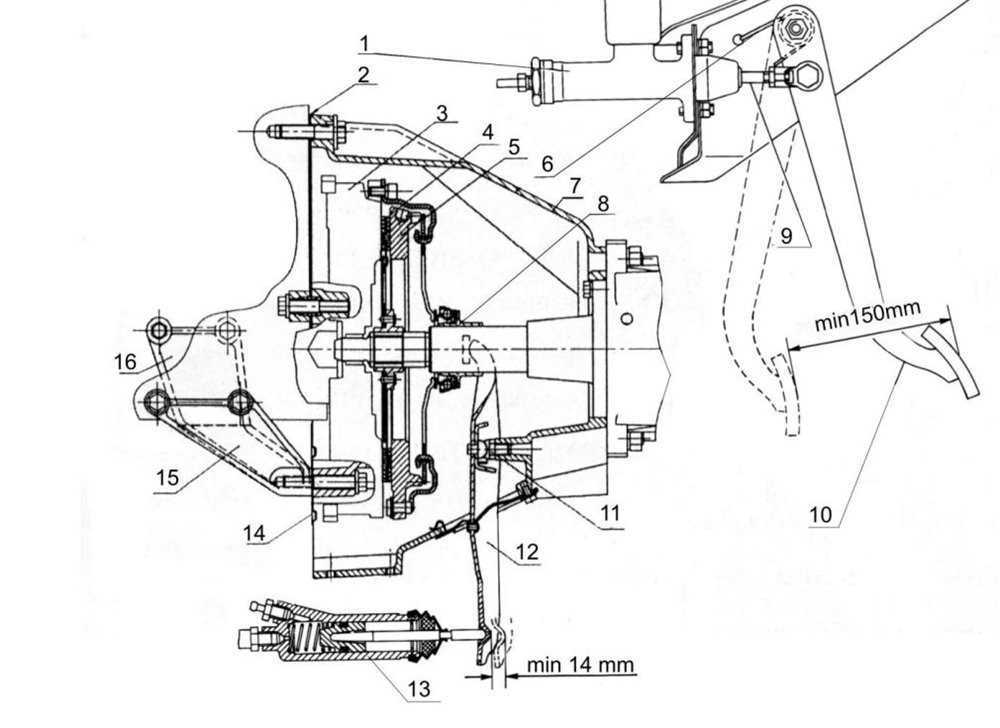

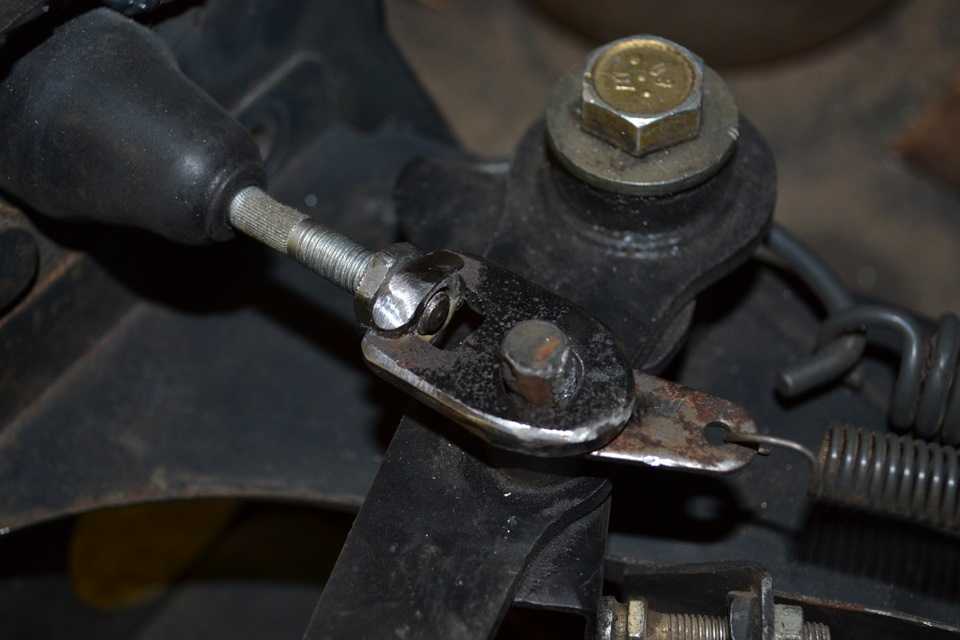

1. Для проверки рабочего хода следует замерить линейкой или штангенциркулем разность размеров А (см. рис. Регулировка привода выключения сцепления), определяющих расстояние между приливом на картере сцепления и торцом головки наружного рычага 4 вала выключения сцепления, при отпущенной и нажатой до упора в коврик пола педали сцепления. 2. Если полученная разность не соответствует требуемому рабочему ходу рычага, равному 15–17 мм, его следует установить регулировкой соединения наконечника 1 оболочки троса и резьбовой втулки 3. 3. Для увеличения хода рычага надо свинчивать резьбовую втулку 3 с наконечника 1, увеличивая длину оболочки, при этом педаль сцепления поднимается и соответственно увеличится ход рычага 4. 4. Для уменьшения хода рычага 4 следует наворачивать резьбовую втулку 3 на наконечник 1, уменьшая длину оболочки троса. Один оборот резьбовой втулки соответствует примерно 1,5 мм изменения хода рычага вала выключения сцепления. 5. После окончания регулировки необходимо законтрить гайку 2 (сильно не затягивать, т.к. это может привести к растрескиванию пластмассовой втулки 3). 6. Рабочий ход рычага вала 15–17 мм соответствует ходу педали сцепления 125 мм. 7. При правильно отрегулированном сцеплении на автомобиле с заведенным двигателем предача заднего хода должна включаться легко и без посторонних шумов после 3-х секундной выдержки педали в нажатом состоянии.

Проверка свободного хода педали сцепления

Проверка свободного хода педали сцепления является важной процедурой при регулировке сцепления ГАЗели 405 с двигателем. Этот этап позволяет убедиться, что педаль возвращается в исходное положение и имеет достаточный свободный ход

Для проверки свободного хода педали сцепления следуйте инструкциям:

1. Поставьте автомобиль на ровную поверхность и аккуратно установите автомобиль на стояночный тормоз.
2. Убедитесь, что двигатель выключен и ручка переключения передач находится в нейтральном положении.
3. Сядьте за руль автомобиля и нажмите педаль сцепления до упора.
4. При помощи линейки или измерительной ленты измерьте расстояние от пола до верхней поверхности педали.
5. Отпустите педаль сцепления и внимательно следите за показаниями измерительного инструмента.

Полученное измерение является свободным ходом педали сцепления. Обычно рекомендуемый свободный ход составляет 10-15 мм. Если измеренный свободный ход отличается от рекомендуемого значения, необходимо произвести регулировку сцепления.

Не забывайте, что регулировку сцепления ГАЗели 405 с двигателем лучше производить при наличии навыков и опыта работы с автомобилями. При возникновении трудностей или неуверенности в своих действиях, рекомендуется обратиться к квалифицированному автомеханику.

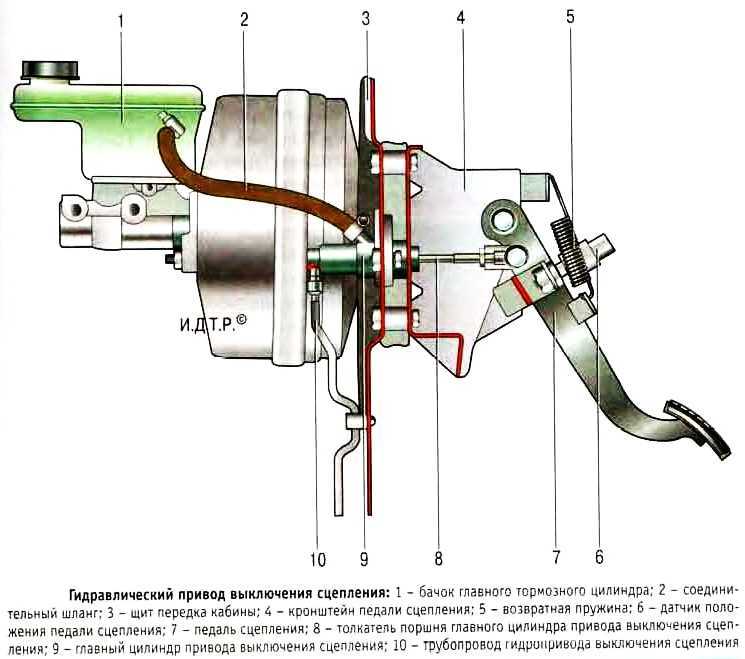

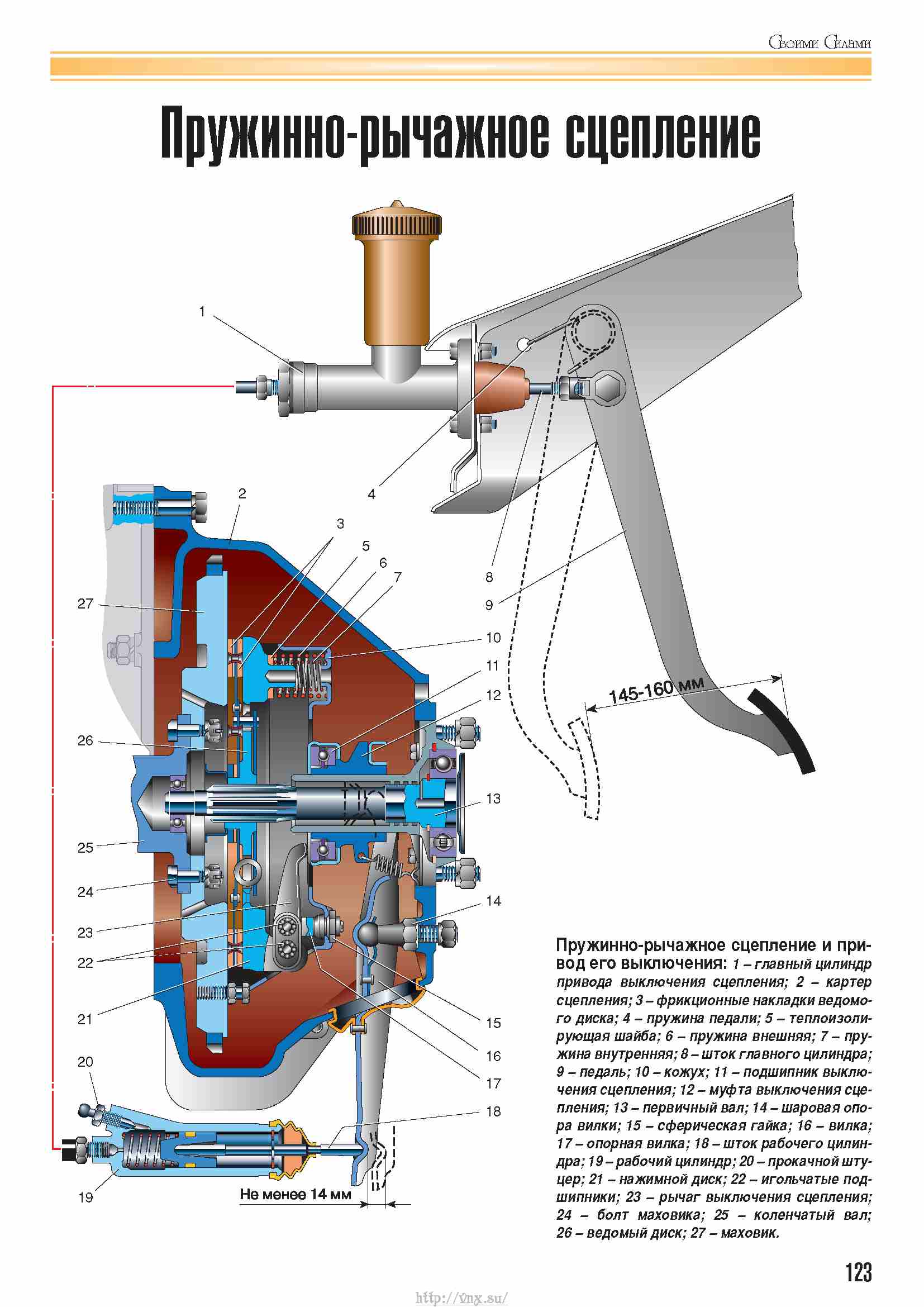

Прокачка системы гидропривода сцепления

1. Залить в бачок главного цилиндра сцепления свежую тормозную жидкость до уровня на 15–20 мм ниже верхней кромки бачка. 2. Снять защитный колпачок с клапана рабочего цилиндра. 3. Надеть на клапан шланг для прокачки. Опустить другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. 4. Несколько раз нажать на педаль сцепления и удерживать педаль сцепления в нажатом положении. 5. Открыть клапан прокачки для выпуска воздуха из системы. Наличие воздуха в системе определяют по появлению пузырьков в емкости. 6. Закрыть клапан прокачки. 7. Повторять действия, описанные в пунктах 4-6, до тех пор, пока не перестанут появляться пузырьки воздуха в емкости. 8. Снять шланг с клапана прокачки и надеть колпачок. 9. Долить тормозную жидкость в бачок главного цилиндра до уровня на 20 мм ниже верхней кромки бачка.

10. Отсутствие воздуха в системе можно определить по величине перемещения наружного конца вилки выключения сцепления: при полном нажатии на педаль сцепления она должна составлять не менее 14 мм.

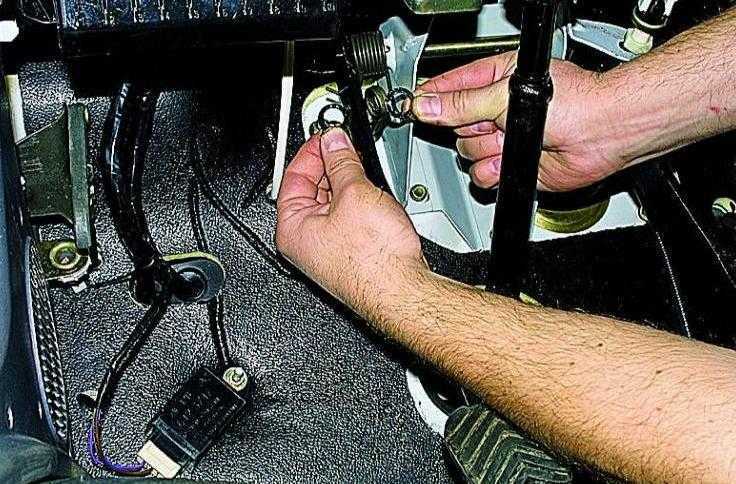

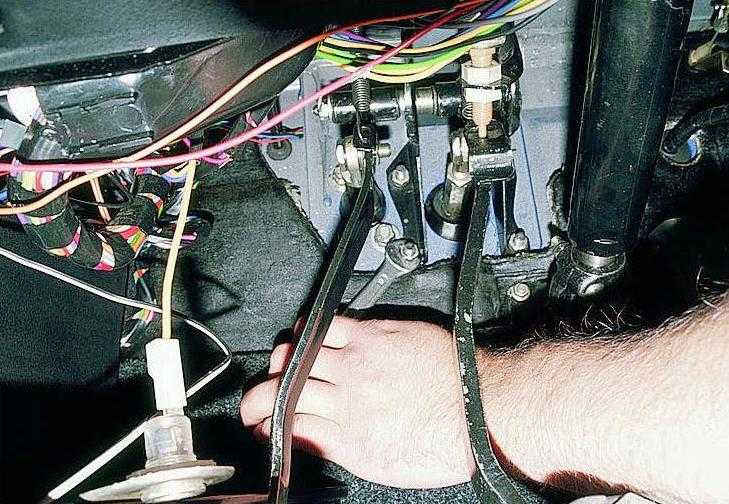

Если нужно снять полностью педальный узел:

Отсоединяем два провода выключателя сигнала торможения.

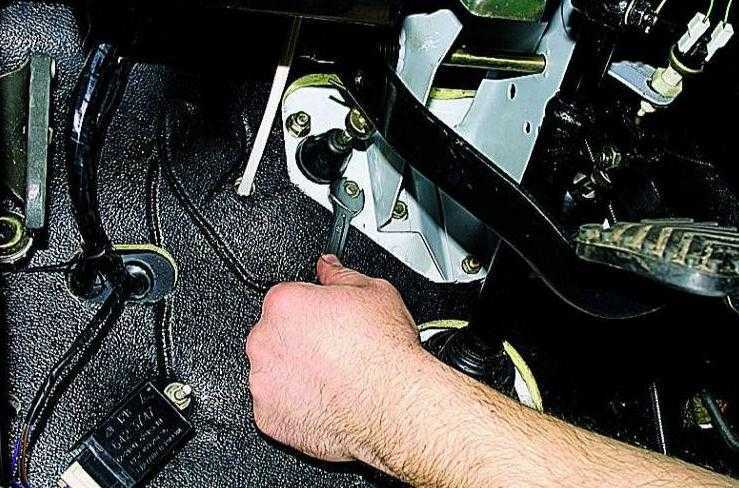

Головкой на 13 с удлинителем отворачиваем две гайки, расположенные за кронштейном рулевой колонки (не перепутайте их с гайками крепления самого кронштейна).

Вынимаем шплинт оси толкателя педали тормоза и, удерживая ключом на 17 болт, ключом на 19 отворачиваем гайку. Вынимаем болт.

Таким же образом вынимаем ось толкателя педали сцепления (она не шплинтуется).

В отверстиях толкателей педалей сцепления и тормоза вставлены пластмассовые втулки. При сборке смажьте и установите их на место.

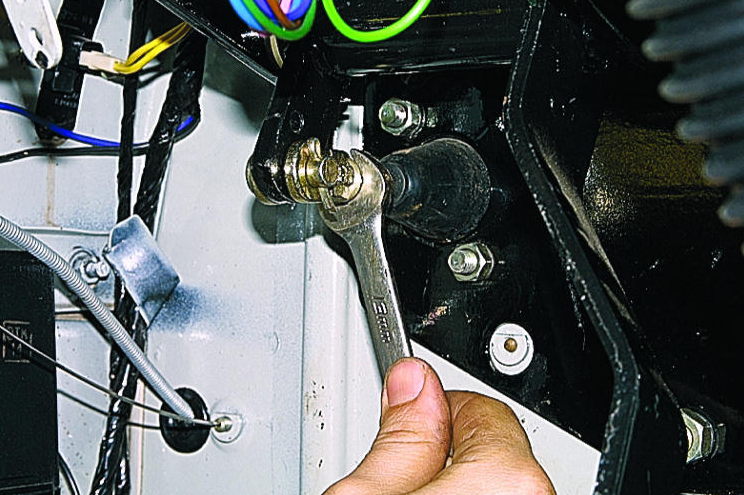

Ключом на 13 отворачиваем 4 гайки крепления кронштейна к панели…

…и вынимаем педальный узел.

Устанавливаем педальный узел в обратной последовательности.

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Подведем итоги

Как видно, сцепление Газель (Бизнес, Классик и т.п.), должно быть качественным и надежным, при этом обеспечивать достаточный уровень комфорта при эксплуатации автомобиля.

Напоследок отметим, что также важно приобретать только оригинальные изделия известных производителей, так как дешевые комплекты или подделки под оригинал отличаются плохим качеством работы и небольшим сроком службы, особенно на таких нагруженных машинах, как Газель

Масло в коробку передач ГАЗель: когда менять, выбор трансмиссионного масла в КПП Газель, замена масла в коробке ГАЗели. Полезные советы и рекомендации.

Механическая коробка передач на автомобиле ГАЗель: устройство, основные неисправности и признаки неполадок. Ремонт КПП Газель, советы и рекомендации.

Установка японского двигателя и коробки автомат на ГАЗель: на что обратить внимание при замене агрегатов. Мощность двигателя, АКПП или «механика», советы. ГАЗель Next с дизельным двигателем: характеристики, сильные и слабые стороны дизеля Cummins

Модернизированный 150-сильный дизель на ГАЗель Некст

ГАЗель Next с дизельным двигателем: характеристики, сильные и слабые стороны дизеля Cummins. Модернизированный 150-сильный дизель на ГАЗель Некст.

Автоматическая коробка передач на отечественном автомобиле ГАЗель Next: особенности АКПП, преимущества и недостатки автоматической трансмиссии.

Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.

Источник
