Про натяжение цепи на ваз-2107

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

• набор торцевых ключей;
• набор головок;
• пассатижи;
• отвертка;
• молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

1. Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.
2. Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
3. Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки.

   Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

4. Удерживая коленчатый вал от проворачивания, затягиваем колпачковую гайку натяжного механизма.
5. Далее прикручиваем обратно крышку защитную.
6. После окончания работ заводим двигатель и проверяем на работоспособность. При исправной работе мотора не должно быть слышно никаких посторонних звуков.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

 Загрузка …

Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи

Важно, проверить натяжение цепи перед регулировкой клапанов

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
2. Люфт в трамблере.
3. Эллипсность звездочек ГРМ.

Причины, по которым цепь нуждается в регулировке

Если не произвести своевременную натяжку цепи фазы газпредвала станут смещаться, вследствие этого двигатель будет  работать с перебоями, небольшим перегревом и шумом.

Также именно из-за слабой цепи ломается успокоитель. Происходит это в следствии ударов цепи по успокоителю при резком сбросе-увеличении оборотов двигателя. Были случаи когда он ломался пополам, откручивался и масло выбивало через дырку его крепления.

Натягивать цепь необходимо, когда:

1. Авто перешло отметку в 20 000 километров пробега;
2. Натяжитель цепи ваз 2107 был заменен на новый;
3. Запланирована регулировка зазоров клапанов;
4. Двигатель ремонтировался и цепь снималась;
5. Установлен новый успокоитель цепи ваз 2107;
6. Цепь вытянулась вследствие износа: появился характерный звон.

Замена цепи ГРМ на ВАЗ 2106 своими силами

1. Снимите с карбюратора корпус воздушного фильтра.

2. Открутите три гайки ключом на «10» и еще четыре ключом на «8».

3. Будьте аккуратны и постарайтесь ничего не уронить над карбюратором в противном случае его придется снимать, возможно даже вместе с впускным коллектором.

4. Далее снимите крышку трамблера и трубку подачи топлива.

5. Ключом на «10» открутите восемь гаек крепления клапанной крышки затем снимите шайбы с пластинами.

6. Снимите трос подсоса и привод дроссельной заслонки.

7. Снимите клапанную крышку с прокладкой, которую также лучше поменять.

8. Теперь нужно снять защиту снизу и слить антифриз в подготовленную тару.

9. Ослабляете гайку крепления генератора ключом на «19».

10. Отпустите хомуты на патрубках и снимите их.

11. Далее необходимо ослабить хомут нижнего патрубка водяной помпы и снять его.

12. Отключите питание вентилятора и термодатчика на радиаторе.

13. Радиатор вместе с патрубками и термостатом также нужно снять.

14. Отпустите гайку натяжителя генератора, затем используя монтировку, сдвиньте его вперед.

15. Снимите ремень генератора ВАЗ 2106.

16. Используя ключ на «36», поворачивайте коленчатый вал за шкив для совмещения меток на крышке и шкиве, а также на звездочке и литье постели распредвала.

17. Открутите гайку на «36», которой крепится шкив коленвала. Застопорите шкив при помощи спецключа и открутите. В случае отсутствия спецключа включите пятую передачу, нажмите на педаль тормоза, затем используя ключ, открутить ее.

18. Снимите шкив. Ключом на «10» открутите шесть болтов и три гайки, а также три болта снизу крышки привода распределительного вала и снимите крышку.

19. Открутите две гайки крепления натяжителя цепи, затем снимите его.

Примечание! В моем случае на автомобиле стоял автоматический натяжитель.

20. Открутил болт крепления звездочки распредвала и снял ее. Пометьте или попытайтесь запомнить положение для центровки. После этого увидел следующую картину.

1. Предохранитель, не дающий цепи перескакивать.
2. Крепление башмака натяжителя цепи ГРМ.
3. Звездочка коленвала.

21. Ключом на «10» открутите предохранитель, а также крепление натяжителя и болт крепления звездочки привода вспомогательных агрегатов.

22. Снимите звездочки и старую цепь ГРМ. Проверьте совпадают ли метки, шпонка коленвала должна совпадать с литьем на блоке цилиндров.

23. Установите новые звездочки на привод, вспомогательные агрегаты и коленвал. Новую цепь тщательно смажьте и поставьте на место.

24. Подложите какой-нибудь инструмент, чтобы она не упала вниз.

25. Звездочка распредвала ставится в цепь таким образом, чтобы во время установки на распредвал нисходящая ветвь цепи была в натянутом состоянии, совпадали все метки. Проверните распредвал против часовой стрелки и вернитесь назад за коленвал. Таким образом цепь натягивается и есть возможность оценить правильность установки меток. В случае несовпадения меток, перекиньте цепь на зуб и снова повторите процедуру.

26. Поставьте натяжитель цепи на место, затем активируйте его. Затяните все крепежные болты и «законтрите» их. Провернув коленвал на два оборота, убедитесь, что метки совпадают, а клапана не встречаются с поршнями.

27. Смажьте прокладку крышки коленвала герметиком и поставьте на место.

28. Поставьте шкив, еще раз проверьте совпадают ли метки и затяните его.

29. Открутите гайку на «13» трамблера, затем достав его, проверните бегунок таким образом, чтобы он смотрел на контакт четвертого цилиндра.

30. Установите трамблер на место, и не забудьте после завершения процедуры замены цепи ГРМ ВАЗ 2106 — выставить зажигание.

Далее все собирается в обратной последовательности, заливается антифриз и т. д.

Собственно, все, замена цепи ГРМ на ВАЗ 2106 своими руками завершена, надеюсь успешно!? Спасибо, что зашли, всего хорошего, до новых встреч на ВАЗ Ремонт своими руками!

Основные функции распределительного вала

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются. Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают. Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Описание цепного привода на карбюраторе

На автомобилях ВАЗ с приводом на задние колеса используются бензиновые двигатели с идентичным газораспределительным механизмом. Распределительный вал установлен в головке блока, для передачи крутящего момента от коленчатого вала используется 2-рядная мелкозвенчатая цепь. В конструкции привода применен успокоитель, снижающий колебания цепи на высоких оборотах. Башмак натяжителя цепи на ВАЗ перемещается при помощи болта (завод рекомендует подтянуть привод через каждые 15 тыс. км пробега).

Цепной привод вращает звездочку масляного насоса и распределитель системы зажигания. В процессе эксплуатации происходит вытягивание элементов цепи и естественный износ зубьев звездочек, что приводит к провисанию цепи. При удлинении цепь перескакивает по звездочкам на 1 или 2 зуба, что нарушает фазы газораспределения. Поскольку на поршнях отсутствуют выемки (кроме мелкосерийного мотора ВАЗ 2105 объемом 1,2 л с ременным приводом ГРМ), то происходит соударение днища о клапаны, что вызывает разрушение деталей.

О замене однорядной цепи на двухрядную

• распределение механической нагрузки по цепи было более равномерным, что значительно продлевало срок её службы. Двухрядные цепи ГРМ проходят 100–120 тыс. км, при этом никаких признаков растягивания у таких цепей не наблюдается;
• двухрядные цепи безопаснее. Если по каким-то причинам одно звено в такой цепи выйдет из строя, то цепь не порвётся полностью. Это даёт шанс водителю вовремя остановить машину после того, как он услышит характерный лязг наполовину оборванной цепи, раздающийся из-под капота. А своевременная остановка, в свою очередь, позволяет избежать заклинивания двигателя и дорогостоящего капитального ремонта.

Главным минусом двухрядной цепи был её большой вес. Именно по этой причине в более поздних моделях ВАЗ 2107 от неё решили отказаться. Однако водители, озабоченные безопасностью и надёжностью двигателя, всегда могут вернуть двухрядную цепь обратно. Чтобы это сделать, потребуется заменить не только саму цепь, но и весь натяжительный механизм, от звёздочек до успокоителя и натяжительного башмака. Башмак, как нетрудно догадаться, должен быть шире, т. е. с расчётом на два ряда звеньев. Звёздочки валов тоже должны быть двухрядными.

Раньше все эти детали можно было купить в едином комплекте. Сейчас такие комплекты попадаются всё реже, так что водителям приходится покупать всё по отдельности. Большим спросом пользуется продукция фирмы «Кедр». Этот производитель выпускает не только цепи, но и двухрядные звёздочки.

Последовательность установки двухрядной цепи на ВАЗ 2107 ничем не отличается от вышеизложенной. Особенность только одна: на место однорядных звёздочек устанавливаются двухрядные. То же самое и с натяжительным башмаком. Процедура установки двухрядной цепи по меткам ничем не отличается от описанной выше.

Итак, цепь ГРМ является важнейшей деталью двигателя. Последствия поломки этой детали могут быть катастрофическими. В особо тяжёлых случаях заклинивший двигатель вообще не подлежит восстановлению. Именно по этой причине автолюбитель должен тщательно контролировать состояние цепи, и менять её при малейших подозрениях на неисправность. Заменить цепь по силам и начинающему автовладельцу. Несмотря на кажущуюся сложность этой процедуры, ничего страшного в ней нет. Главное — правильно установить цепь по меткам, и никаких проблем с её дальнейшей эксплуатацией не возникнет.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Натягиваем цепь на ВАЗ

Ключом на 13 отворачиваем гайку натяжителя.

Ключом на 38 начинаем проворачивать коленвал по часовой стрелке, достаточно обычно 2 оборотов. Можно не только проворачивать ключом, а просто толкать машину, достаточно 2 — 3 метра.

Важно! Не дайте двигателю при прокручивании вперед прокрутиться назад. Иначе процедура повторяется

При вращении двигателя цепь натягивается со стороны успокоителя и ослабляется со стороны натяжителя, в это время и срабатывает натяжитель. Происходит это с характерным щелчком. Если этого не произошло слегка постучите по нему.

Если у вас снята крышка головки можно проверить натяжку, не должно присутствовать никакого прогиба. Если все нормально, затягивается гайка натяжителя.

Устанавливаем крышку блока цилиндров на место.

Проверяем работу, заведя двигатель. Правильность натяжения определяется на слух: металлический звон должен полностью исчезнуть.

Сейчас в продаже есть автоматические натяжители их как хвалят так и ругают.

Это обычный натяжитель цепи ВАЗ 2101-2106, 2107

На видео можно посмотреть процедуру для карбюраторного двигателя, но процесс идентичен для обоих двигателей.

ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ ЦЕПНОГО ПРИВОДА

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

ГРЕМИТ ЦЕПЬ

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Из-за повреждения или поломки элементов привода ГРМ, цепь может греметь

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

ВИДЕО: ПОЧЕМУ ГРЕМИТ ЦЕПЬ НА «КЛАССИКЕ»

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.

Доработка системы питания

Лучше всего использовать модификации «Вебер», в этом случае на каждый карбюратор ВАЗ 2105 регулировка расхода топлива не такая сложная. Да и надежность у «Вебера» лучше. Для его установки понадобится набор слесарных инструментов, тройники, шланги и коллекторы от «Оки», маркировка которых есть в каталоге. Стоит при этом помнить, что добиться синхронной работы карбюраторов бывает очень сложно. И почему так бывает, сказать трудно. Скорее всего, каждый карбюратор ВАЗ 2105 уникален, и поэтому регулировка расхода топлива не получается идеальной. Так что два карбюратора — это весьма немалый риск. Хотя если все удастся настроить синхронно, то ДВС ВАЗ начнет работать очень ровно. А расход топлива на ВАЗ, хоть и вырастет, но не более, чем на 1 л.

Учитывая проблемный карбюратор ВАЗ 2105, регулировка расхода топлива которого отнимает массу времени, есть смысл перейти на инжектор. Для этого лучше купить все запасные части в официальном центре ВАЗ. Для установки имеется специальная схема, всю работу можно сделать за пару дней в гараже. После этого можно навсегда забыть про карбюратор ВАЗ 2105, регулировка расхода топлива которого так сильно изматывала. Вместе с тем инжектор тоже может потребовать начальной настройки.

Частота замены ремня ГРМ на ВАЗ 2105

Замена ремня газораспределительного механизма на ВАЗ 2105 необходима примерно каждые 60 тысяч км пробега при стандартном использовании, но, при некоторых повреждениях появляется необходимость в замене ГРМ раньше стандартного срока. Несмотря на определённый ресурс мотора, установленный на заводе (в нашем случае – 125), довольно часто возникают неисправности и их устранение является критически важным для продолжения использования машины.

При появлении складок, трещин, разлохмачиваний ремня его необходимо заменить, так как при использовании ремня ГРМ на ВАЗ 2105 в таком состоянии возникает опасность разрыва при работе двигателя. При замасливании стоит тщательно протереть ремень тканью, предварительно обмакнув её в бензин.

Источник

Регулировка натяжения цепи на ВАЗ 2107

Замена цепного привода — пошаговая инструкция

Часть ремонтных работ ведётся из смотровой канавы. Придётся ослаблять ось генератора, демонтировать защиту и откручивать гайку храповика — перечисленные операции выполняются снизу автомобиля. Для полной замены привода лучше приобрести готовый ремкомплект ГРМ для ВАЗ 2106, состоящий из следующих запчастей:

Из расходных материалов потребуется силиконовый высокотемпературный герметик, ветошь и тканевые перчатки

Перед разборкой обратите внимание на внешний вид передней части мотора — случается, что передний сальник коленвала пропускает смазку, двигатель покрывается слоем маслянистой грязи. Поскольку сальник установлен внутри крышки ГРМ, его нетрудно сменить во время ремонта

Подготовка инструментария

Чтобы успешно разобрать и поменять цепь вместе со звёздочками, приготовьте рабочий инструмент:

Для откручивания большой гайки храповика найдите специальный накидной ключ 36 мм с длинной рукояткой. Он же используется при совмещении меток путём ручного проворачивания коленвала. В крайнем случае возьмите накидной ключ с рукояткой, согнутой под 90° по образцу колёсного «баллонника».

Этап предварительной разборки

Сразу добраться до узла ГРМ невозможно — мешает ремень генераторного привода, шкив коленчатого вала и электрический вентилятор. В старых моделях ВАЗ 2106 крыльчатка прикреплена к валу помпы, поэтому снимать её не обязательно. Чтобы демонтировать цепной привод, выполните ряд операций:

Перед снятием алюминиевой крышки, за которой скрывается узел ГРМ, рекомендуется удалить всю грязь с переднего торца двигателя. Когда вы снимете кожух, откроется небольшой просвет между блоком и поддоном картера. Нельзя допустить, чтобы туда попадали посторонние частицы, особенно после недавней замены масла.

На автомобиле, оснащённом электронной системой впрыска топлива (инжектор), разборка ведётся в том же порядке. Только здесь отсоединяется шланг адсорбера, а короб воздушного фильтра снимается вместе с гофрой, подключённой к блоку дроссельной заслонки.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

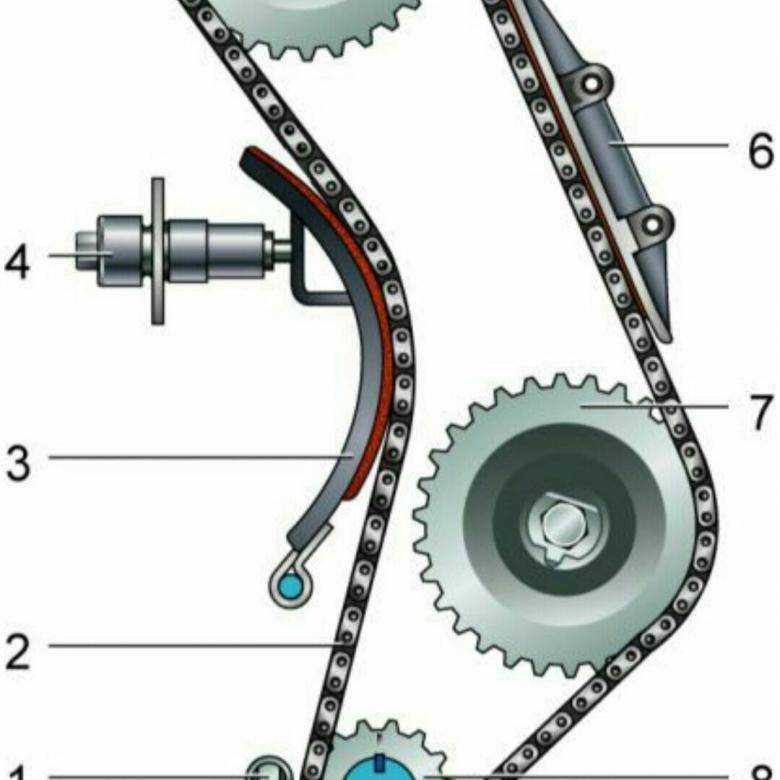

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

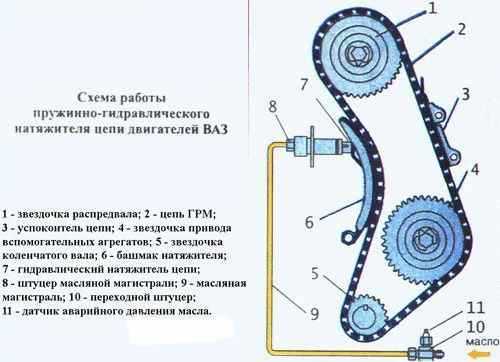

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

Цепь

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Когда нужно проверять натяжение цепи

Если нужно подтянуть цепь, необязательно проверять натяжение. Достаточно использовать натяжитель цепи (об этом будет сказано ниже). Проверка натяжения нужна, если производилась замена цепи или если после натяжения цепь продолжает стучать. Стук ненатянутой цепи легко отличить от других шумов: при повышении оборотов двигателя он пропадает.

Чтобы проверить это самостоятельно, необходимо открыть капот и завести машину. Потом попросить помощника нажать педаль газа или самостоятельно потянуть рукой за тросик, управляющий приводом дроссельной заслонки. Если стук в передней части двигателя исчез – причина в слабом натяжении цепи. Необходимо подтянуть ее.

Признаки растягивания

Симптомы данной проблемы являются специфическими. И спутать их с чем-то другим будет очень сложно.

• Повышенный шум работы двигателя. Да, цепь сама по себе очень шумная. Но в данном случае звук будет сопровождаться характерным цокотом, даже на холостых оборотах. По мере нажатия на педаль интенсивность лязга будет увеличиваться.
• Нестабильные обороты двигателя. Поскольку теперь у нас смещены фазы газораспределения, мотор будет подтраивать. Возникают излишние вибрации, которые передаются на кузов.

В некоторых случаях происходит обрыв успокоителя. В таком случае поможет только его замена. Как натянуть цепь на ВАЗ-2107 (инжектор)? Фото процесса есть в нашей статье.

Кстати, на ВАЗ-2107 с карбюраторной системой питания, в отличие от инжекторных двигателей, для проворачивания коленвала достаточно вращать за храповик. Но не будем забегать вперед и рассмотрим несколько способов того, как натянуть моторную цепь на ВАЗ-2107.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Не совпадают метки распредвала с коленвалом на ВАЗ 2103. Сколько мучаюсь не получается либо не доходит либо переходит. Что посоветуете?

• Плохо заводится и глохнет ВАЗ 2103 – 5 ответов
• Как открутить нижний шкив что-бы глянуть метку на ВАЗ-2106 с двигателем ВАЗ-21083? – 4 ответа
• Совместимы ли рокера с гидрокомпенсаторами старого образца? – 3 ответа
• Как выставить зажигание на ваз 2105 ? – 2 ответа
• Обломился успокоитель цепи ВАЗ – 2 ответа

Перескакивает после установки натяжителя?

Очевидно фрезерована голова. Здесь лучше приобрести и установить разрезную звёздочку распредвала. Если такой возможности нет, лучше поставить метку в недоход. Мотор будет резвее чем в переходе.

Если после прокручивания двигателя вручную, и метки сбиваются — это значит что-то вы неправильно делали.

Распространённая ошибка автолюбителей, это устанавливают вначале распредвал, а потом подгоняют колен/вал. Надо вначале установить метку колен/вала (в 4-том цилиндре поршень в ВМТ), а затем установить распредвал по меткам. На шестерне бывает 2-е метки, надо ориентироваться на ту, которая ближе к цепи, она почти на зубе. Потом проводится натяжка цепи. И после этого можно прокручивать колен/вал вручную. После двух оборотов, метки снова должны совпасть.

При выставлении меток, непопадание на ползубика — не критично, мотор будет работать. На зуб, два и больше, если не совпадает, то это неправильно, надо заново всё проверить и понять где совершена ошибка в установке.

Еще больше полезных советов в удобном формате

Как выставить зажигание на ваз 2105 ?

Как открутить нижний шкив что-бы глянуть метку на ВАЗ-2106 с двигателем ВАЗ-21083?

Совместимы ли рокера с гидрокомпенсаторами старого образца?
