Ремонт и замена резонатора на ваз 2107: выполняем своими руками

Нюансы ремонта глушителя

Глушитель «классических» автомобилей ВАЗ, согласно рекомендациям изготовителя, ремонту не подлежит. При возникновении неисправности какого-либо элемента выпускного тракта деталь подлежит замене новой.

На деле автомобилисты часто предпочитают устранять прогоревшие в глушителе дыры — самый распространённый дефект — с помощью сварки.

О возникновении «свищей» свидетельствует изменение звука мотора и появление дыма из-под машины. Для поиска неисправности установите машину на эстакаду, осмотрите элементы системы выпуска отработавших газов.

Если причина в прогоревшей прокладке, снимите глушитель и замените её. Когда есть помощник, можно обойтись без снятия всех элементов системы. Действуйте в следующем порядке:

1. Открутите крепление трубы к КПП.
2. Развинтите гайки крепления приёмной трубы к коллектору.
3. Вдвоём с помощником стяните «штаны» со шпилек, одновременно вращая за изгиб трубы резонатора.
4. Замените прокладку, установите трубу на место, закрутите крепления.

Заваренный глушитель обычно служит меньше чем новый. Но и сварка обходится дешевле, чем покупка. Обычно при необходимости ремонта глушителя сваркой обращаются к профессионалам. Если есть оборудование, работу можно выполнить самостоятельно. Для этого понадобится:

• сварочный аппарат;
• заготовки для заплаток из листового металла толщиной 1–2 мм;
• отрезок трубы такого же диаметра, как вышедшая из строя;
• шлифмашина с отрезным диском по металлу;
• металлическая щётка;
• наждачная бумага;
• термостойкая краска по металлу.

Для ремонта глушителя придерживайтесь такой последовательности:

1. Снимите глушитель с автомобиля.
2. Наружным осмотром определите место неисправности и размеры повреждений.
3. Если в корпусе глушителя значительное отверстие, оцените состояние внутренних деталей. Возможно, ремонт внешней поверхности не принесёт желаемого восстановления функций глушителя без замены внутренностей. В этом случае целесообразно обратиться к профессионалам или попросту поменять неисправную деталь на новую.
4. Вырежьте прогоревший участок. Из заготовки сделайте заплатку большего размера, чем повреждение. Приварите заплатку поверх дырки сплошным швом.
5. При повреждении в местах стыков трубы и корпуса глушителя вырежьте дефектный участок, замените повреждённую часть трубы, приварите отремонтированную трубу к глушителю сплошным швом.
6. Отремонтированный глушитель очистите от грязи и ржавчины, окрасьте деталь двумя слоями термостойкой краски.

Видео: ремонт глушителя ВАЗов сваркой

Замена и ремонт глушителя — грязная и трудоёмкая работа. Но ничего сложного в ней нет. Глаза боятся — руки делают.

Рано или поздно каждому владельцу семерки приходится заниматься ремонтом глушителя. Для проведения его потребуются минимальные знания, из чего состоит глушитель:

1. Резонатор (состоит из переднего и заднего глушителя и находится между «штанами» и основным).
2. Приемная труба (в просторечии «штаны», так как имеет два ответвления).
3. Соединения между этими частями.
4. Крепления глушителя к днищу авто.

Что приходится менять:

1. В первую очередь, основной глушитель.
2. Реже — резонатор.
3. Штаны — совсем редкий случай.

Виды и причины возникновения неисправностей:

1. Глушитель может прогореть из-за высоких температур.
2. Образование коррозии из-за плохого топлива и конденсата, что проводит к гниению металла и образованию дыр в глушителе.
3. Механические воздействия, песок, гравий, соль на дорогах.
4. Некачественные детали, установленные ранее.

Что подскажет о неисправности глушителя? В первую очередь изменится привычный звук работающего двигателя, он начнет рычать. В салоне появится устойчивый запах выхлопных газов

Поездка на таком авто станет не очень комфортной, возникнут проблемы получений диагностической карты для оформления полиса ОСАГО и повышенное внимание работников ГИБДД будет обеспечено. Кроме этого неисправный глушитель не обеспечит должной вентиляции цилиндров

Какие глушители есть в продаже для 2107

Это штампосварные изделия Такт, Тольяттинский и АвтоВАЗагрегат. Именно последний является оригиналом, поэтому покупать лучше его. Стоимость глушителей Такт — от 700руб., Тольяттинский — от 850 и оригинал — от 1000 руб. Цены приведены по Москве.

Какие глушители есть в продаже для 2107. Это штампосварные изделия Такт, Тольяттинский и АвтоВАЗагрегат. Именно последний является оригиналом, поэтому покупать лучше его. Стоимость глушителей Такт — от 700руб., Тольяттинский — от 850 и оригинал — от 1000 руб. Цены приведены по Москве.

Принцип работы

Двигатель внутреннего сгорания предназначен преобразовывать тепловую энергию в механическую. Процесс преобразования происходит в блоке цилиндров при сгорании горючего состава. Подготовка и доставка смеси бензина с воздухом в камеру сгорания цилиндра осуществляется по-разному.

В моторе с внешним смесеобразованием смесь готовится в карбюраторе. Горючее смешивается с воздухом и по всасывающему коллектору через впускной клапан попадает в камеру сгорания. Оно поджигается свечой зажигания и сгорает, расширяя газ, приводя в движение поршень.

В моторе с инжекторной установкой процесс происходит иначе. Топливно-воздушная смесь готовится во всасывающем коллекторе непосредственно перед входом в камеру сгорания.

В момент открытия впускного клапана форсунка открывается и распыляет бензин. Он смешивается с воздухом, попадает в камеру сгорания и в определенный момент поджигается свечой. От выделенного тепла газ расширяется и давит на поршень. Происходит рабочий ход.

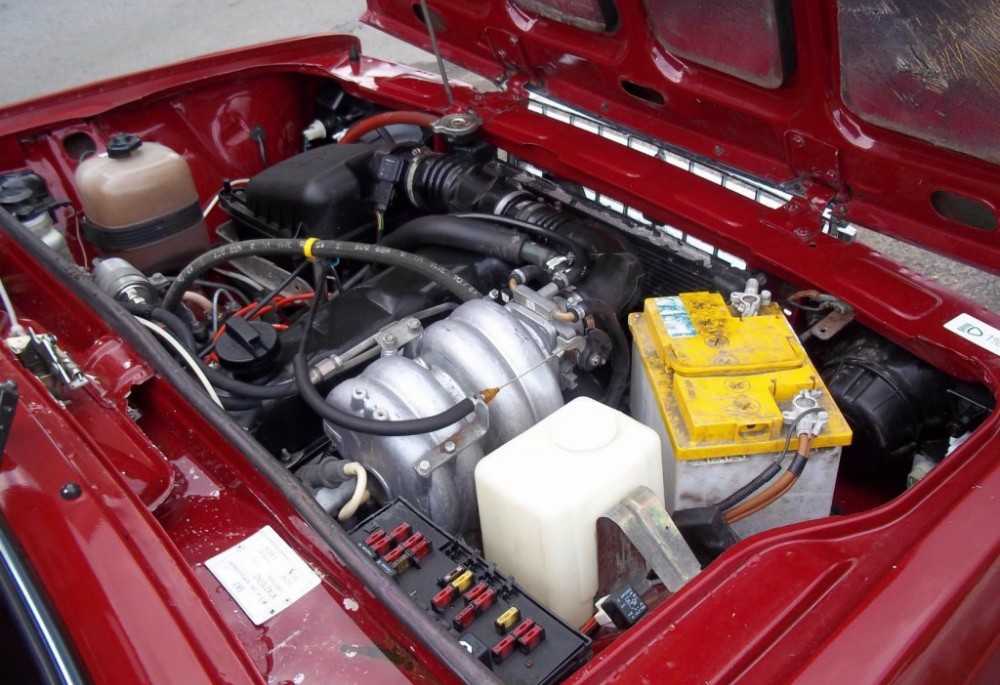

На ВАЗ 2107i установили мотор с системой распределенного впрыска, т.е. в каждый цилиндр подается топливо индивидуально через собственную форсунку. Форсунок четыре по количеству цилиндров.

Управляет форсунками, а точнее всей системой, электронный блок управления (ЭБУ). Судя по его функциональным возможностям и объему выполняемой работы, его можно назвать бортовым компьютером. Все данные с электронных и механических датчиков поступают в блок, обрабатываются и дают команду исполнительным механизмам выполнять определенные действия.

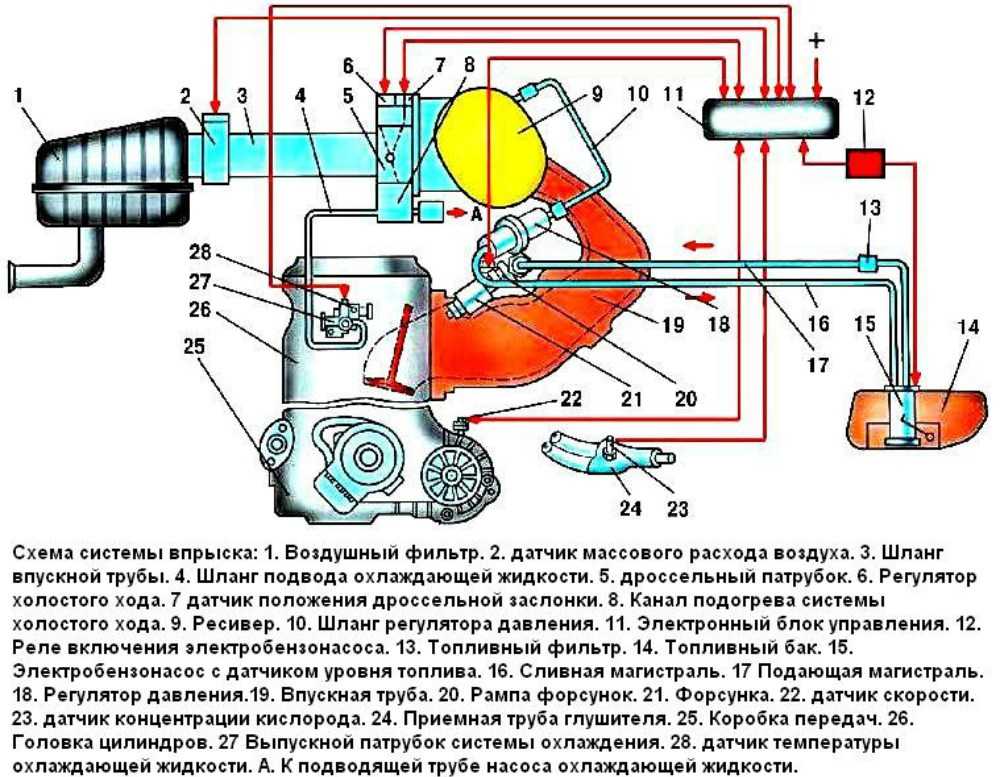

Принцип работы следующий. Из бензобака через фильтр топливный насос подает бензин в топливную рампу, далее на форсунки. Внутри рампы при помощи регулятора поддерживается постоянное давление 300 мПа. Если давление повышается, то излишки горючего сбрасываются в бензобак через отсечку автоматически.

ЭБУ подает сигнал открытия и закрытия форсунок в той очередности, в какой работают цилиндры, при этом руководствуясь показаниями с датчика положения коленчатого вала.

Количество топлива, проходящего через форсунку, зависит от периода времени, в течение которого она находится в открытом состоянии. Время рассчитывается блоком управления при помощи информации, поступающей на него с датчика массового расхода топлива и датчика положения дроссельной заслонки.

Это принципиальные параметры, при которых может действовать двигатель, но для правильной и четкой работы агрегата электронный блок управления снимает дополнительные показания:

• с температурного датчика охлаждающей жидкости для регулирования процесса горения топливно-воздушной смеси;
• с вольтметра для определения напряжения, чтобы четко установить время начала и конца работы форсунок;
• с тахометра для определения частоты вращения коленчатого вала;
• с катализатора для определения состава отработанных газов.

ЭБУ также управляет топливным насосом, регулятором холостого хода и системой зажигания.

Как отремонтировать глушитель своими руками

Прежде чем приступать к ремонту глушителя, нужно оценить целесообразность этих действий. Не каждый автовладелец обладает навыками работы со сварочным аппаратом. К тому же, не всегда глушитель можно хорошо отремонтировать — в случаях сильного прогара лучше всего сразу менять его на новый.

Причины выхода из строя

Чаще всего глушители на ВАЗ 2106/2107 теряют свою работоспособность по следующим причинам:

• механические повреждения во время езды по неровным дорогам, удары;

• быстрые перепады температурных режимов, особенно в зимнее время, когда снаружи холодно, а внутри корпуса из-за выхлопов очень высокие температуры;

• примеси в бензине, которые выходят вместе с выхлопными газами и влияют на состояние металлических поверхностей глушителя.

Эксплуатация авто с такими повреждениями глушителя небезопасна

Однако насколько срочно нужно проводить ремонт глушителя, если вы вдруг заметили какие-то повреждения в его корпусе или чёрные выхлопы из трубы? Чем может грозить эксплуатация «Жигулей» с прогоревшим или деформированным глушителем?

Во-первых, если в корпусе любого элемента имеются отверстия, то выработанные газы будут поступать в салон. Главная опасность состоит в том, что выхлопы не имеют цвета и запаха и почувствовать их невозможно. При этом водитель начинает испытывать головные боли, тошноту и головокружение. Если находиться в салоне автомобиля с заведённым мотором длительное время, то можно потерять сознание и даже умереть.

Во-вторых, если выхлопная система не работает в штатном порядке, то снижается мощность двигателя. Это бывает особенно заметно при разгоне, старте с места или обгоне.

В-третьих, при неисправном «глушаке» мотор начинает потреблять очень много бензина. Небрежность автовладельца приведёт к тому, что глушитель будет работать всё хуже и хуже, а литраж на 100 км пути увеличиваться.

Как заварить глушитель

Чаще всего глушитель теряет свою герметичность, а потому не может выполнять работу в нормальном режиме. При этом дыры могут появляться как на самих трубах, так и на сварных швах.

Рекомендуется зачистить сварной шов и закрасить место работы термостойкой краской

Использование сварочного аппарата и металлических заплаток можно считать самым надёжным способом ремонта глушителей.

Для того чтобы заварить «глушак», нужно подготовить электроды подходящего размера (всё зависит от того, насколько большое отверстие прожжено в глушителе) и лист металла необходимой величины. После чего рекомендуется выполнять сварку максимально удалённо от края отверстий, так как истончившиеся края металла могут быстро разрушиться:

1. Очистить рваные края глушителя от ржавчины и пыли.
2. Обезжирить металл растворителем.
3. Приложить металлическую заплатку к корпусу и прихватить её в нескольких местах по периметру дыры.
4. После этого можно приступать к наложению полноценных сварных швов.
5. После того как швы застынут, рекомендуется зачистить шлак металлической щёткой.

Сварные швы рекомендуется накладывать осторожно, чтобы не прожечь корпус глушителя

Как поменять прокладку

Между основным глушителем и резонаторной частью находится армированная прокладка. Её назначение — препятствовать нагреванию резонатора, поэтому она выполняется из термостойкого металла.

После демонтажа глушителя рекомендуется менять прокладку. Это не занимает много времени, так как элемент вставляется в трубу глушителя и зажимается между её частями.

Как заменить подвесные резинки

Это, пожалуй, самая простая процедура в ремонте глушителей «Жигулей». Задняя часть трубы крепится к кузову тремя подвесными резинками. В процессе езды некоторые из них могут потеряться или же серьёзно деформироваться.

Чтобы поменять эти резинки, нужно просто загнать машину на смотровую яму или эстакаду, снять старые изделия и на их место установить новые. Некоторые автовладельцы меняют подвесные резинки без эстакады, просто подлезая под кузов с задней левой стороны.

Видео: меняем резонатор и глушитель на автомобиле ВАЗ 2106/2107

Глушитель в автомобилях ВАЗ классика не назовёшь, конечно, долговечным элементом. Однако в возможностях самого владельца своевременно производить необходимые ремонтные работы или менять «глушак» в случае необходимости. Тем более процедура максимально упрощена конструкцией самих ВАЗ 2106/2107. Поэтому любые работы с глушителем можно провести своими руками в гаражных условиях.

Особенности замена заднего глушителя на ВАЗ 2107-2105

Обычно, если автомобиль был куплен вами с нуля, то заводской глушитель и остальные части выхлопной системы могут спокойно отходить не менее 70 000 км, что было проверено на личном опыте эксплуатации многих отечественных машинах. А после установки другого, купленного в магазине, начинается постоянная проблема с прогоранием даже менее чем через 20 тысяч км. Если вы впервые будет выполнять эту процедуру, то думаю, что сделанная мною инструкция вам в этом поможет.

Чтобы этот ремонт проходил максимально быстро и удобно, лучше использовать всевозможный инструмент, включая головки и трещоточные рукоятки, список которых я приведу ниже:

• Ключ на 13 рожковый или накидной
• Глубокая головка на 13
• Трещоточная рукоятка
• Плоскогубцы
• Молоток
• Плоская отвертка

Так как днище автомобиля и выхлопная система ВАЗ 2107 и 2105 постоянно подвержена воздействию веществ окружающей среды, воды, снега, всевозможных реагентов, то открутить гайки крепления бывает весьма проблематично. Поэтому предварительно лучше побрызгать соединения проникающей смазкой, типа WD-40. Лично я использую смазку Ombra, впрочем как и инструмент этой фирмы и полностью доволен. Вот так выглядит баллончик такой штуковины:

Когда болты немного откисли, можно пробовать их откручивать, сначала сорвать обычным ключом в месте соединения глушителя и резонатора:

А затем лучше всего использовать трещотку, так как ею отвинтить можно все за пол минуты:

Когда гайки откручены, необходимо сдвинуть хомут влево, чтобы он нам не мешался при дальнейшей работе. Далее пробуем немного раздвинуть края глушителя плоской отверткой, примерно так, как ниже показано на фото:

Затем можно ударами молотка сбить глушитель с резонатора:

После чего должен получиться приблизительно такой результат:

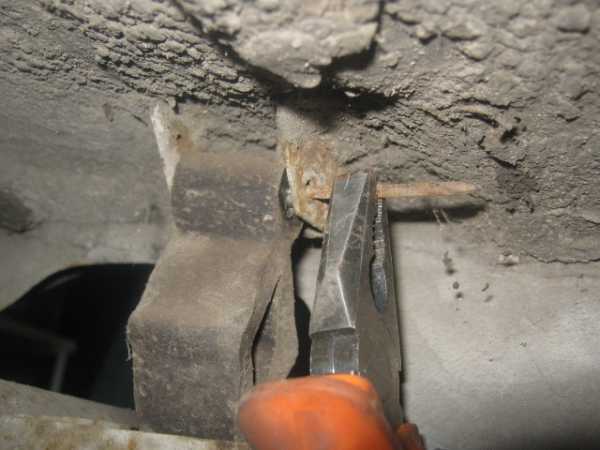

Далее остается освободить глушитель от подвесных резинок, две из которых находятся по центру:

И одна резинка находится в самой задней части глушителя, там предварительно нужно вытащить шплинт плоскогубцами, или гвоздь, так как у многих владельцев именно он выполняет функцию шплинта:

Теперь можно свободно снимать глушитель с автомобиля, так как его больше ничего не держит:

Замена осуществляется в обратной последовательности. Если вас интересует цена на новый глушитель ВАЗ 2107 и других моделей классики, то приблизительно она составляет от 500 до 1000 рублей, в зависимости от места покупки и производителя. Но не рекомендую покупать дешевый, так как он может не отходить и 15 000 км, а гул от него будет просто ужасный!

Глушитель ВАЗ 2107 – как заменить своими руками

Чёткое понимание алгоритма действий при проведении такого мероприятия, как замена глушителя ВАЗ 2107, поможет каждому автолюбителю осуществить задуманное быстро и без ошибок. С одной стороны, снять старый и установить новый глушитель, кажется несложным, но с другой, необходимо быть готовым к некоторым трудностям.

Почему и как часто необходимо менять глушитель ВАЗ 2107?

Замена глушителя ВАЗ 2101-2107 Выхлопная система автомобиля, несмотря на своё сравнительно простое устройство, выполняет множество функций. Основными являются:

• отведение продуктов сгорания топлива;
• значительное снижение уровня звука выхлопа;
• поддержание воздушного баланса с системой впуска;
• обеспечение эффективной очистки и вентиляции цилиндров.

Глушитель ВАЗ 2107 испытывает на себе колоссальные нагрузки, как ни одна другая деталь автомобиля. В первую очередь, разрушительно на металл влияют постоянные перепады температуры, которые активно разрушают не только защитные лакокрасочные покрытия, но и саму структуру металла.

Разогретые до высокой температуры газы буквально «съедают» внутреннее наполнение глушителя, смешиваясь с водным конденсатом и маслами, растворяют металл стенок, образуя сквозную коррозию. Снаружи на элементы глушителя также пагубно влияют влага, дорожный песок и гравий, соляные растворы в зиме время усиливают процесс разложения.

В итоге водитель спустя какое-то время может наблюдать под днищем автомобиля жалкие остатки того, что когда-то называлось глушителем. Хотим мы этого или нет, но глушитель ВАЗ 21074 или любой другой модели периодически придётся менять. На вопрос о том, как часто следует приниматься за смену глушителя, ответ каждый автолюбитель должен найти сам.

Срок службы системы выхлопа, как и многих других, зависит от таких факторов, как то:

• активность эксплуатации автомобиля;
• качество используемого топлива;
• отношение автовладельца к состоянию машины;
• частота использования машины при неблагоприятных погодных условиях;
• качество ранее установленных деталей выхлопной системы.

Смирившись с тем, что глушитель ВАЗ 2107 не вечен, необходимо купить новый и приступать к его замене.

Замена глушителя ВАЗ 2107 – порядок действий

Замена резонатора на ВАЗ Простая по своей сути процедура может отнять много сил и времени. Прежде чем установить новый глушитель, необходимо демонтировать старый. Для этого следует:

• установить автомобиль на эстакаду или над смотровой ямой;
• подготовить комплект инструментов, обеспечить хорошее освещение под машиной;
• глушитель соединяется патрубком с трубой резонатора перед задним мостом. Концы труб с прорезью и соединением типа «папа-мама» снаружи стягиваются муфтой;
• коррозия под воздействием смазки и температуры может настолько сильно спаять соединения, что снять их будет очень сложно. Лучше заблаговременно смочить трубы в месте соединения и муфту раствором, разъедающим коррозию. Для этого, в крайнем случае, подойдёт тормозная жидкость или отработанное масло.

Порядок замены глушителя выглядит таким образом:

• раскручивается или срезается при помощи режущего инструмента (болгарка) обжимная муфта (в этом случае должна быть под рукой новая муфта);
• тонким зубилом или отвёрткой отгибаются развальцованные края патрубка;
• отсоединяется глушитель от резонатора (если выходит туго, то можно помочь себе молотком, постукивая по патрубку);
• отстёгиваются подвесные подушки. Кстати, при покупке глушителя желательно купить и три подвесные резинки (две по центру и одна сзади).

После этого старый глушитель оказывается в руках и можно устанавливать новый в обратном порядке.

Как заменить глушитель ВАЗ 21074 и других модификаций классики

Очень часто автолюбители, увидев в названии статьи, что марка автомобиля не совпадает точно с тем, как указано в техпаспорте, продолжают поиски инструкций. ВАЗовские автомобили прелестны тем, что отличаются друг от друга по большей части только внешне, а внутреннее устройство полностью идентично.

Не имеет значения, какой автомобиль, стоит в гараже: 2105, 2104, 2107 или 21074 – выхлопная система у них полностью одинакова. Изучив инструкцию по ремонту одного автомобиля, можно смело приниматься за ремонт другой классической модели.

cartore.ru

Как устроена и работает система выпуска Ваз 2101-2107, ремонт и доработка

Система выпуска (или выхлопа) автомобиля имеет особую функцию — выводить отработанные газы из двигателя. Как известно, топливо после сгорания оставляет газы, которые должны быть полностью выпущены. Чем быстрее и качественнее будет проходить этот процесс, тем выше КПД силового агрегата. Газы вначале движутся в направлении приёмной трубы выхлопной системы ВАЗ-2107, а затем выходят через глушитель. Между выпускным коллектором ДВС и приёмной трубой ставится герметичный уплотнитель, который исключает пропуски (просечки) выхлопного газа под капотом машины. В некоторых случаях вместо прокладки используется гофра, снижающая вибрации. Однако ставить её- это уже занятие тюнингом, подгонка под нужные параметры всех остальные элементов системы.

Что входит в выхлопную систему

Состоит выхлоп «семёрки» из нескольких главных частей: выпускного коллектора, приёмной трубы, резонатора и глушителя. Помимо этого, есть и дополнительные элементы: резиновые крепления, фланцы, уплотнители.

Система выхлопа ВАЗ-2107 включает такие элементы: 1. прокладка выпускного коллектора; 2. приёмная труба (штаны); 3. кронштейн крепления к коробке передач; 4. хомуты для соединения труб; 5. передний резонатор (первый дополнительный глушитель); 6. задний резонатор (второй дополнительный глушитель); 7. основной глушитель; 8. резиновая подвеска крепления или подушка.

Система выпуска отработавших газов Ваз-классика

Рассмотрим подробнее основные части системы выхлопа.

Выпускной коллектор, выполненный из металла хорошего качества (иногда заменяется тюнерами на стальной.) Эта часть системы выхлопа с функцией сбора отработанных газов. Является узлом из нескольких цилиндров или трубок. Изготавливается на ВАЗ-2107 из чугуна. Крепится одной стороной к приёмной трубе, другой — к двигателю. Выпускной коллектор в ходе эксплуатации машины подвергается сильным нагрузкам, так как из-за особенностей конструкцией функционирует в экстремальных условиях. Газы имеют свойство нагреваться до тысячеградусной температуры, а после остановки двигателя, они резко охлаждаются, что неминуемо приводит к образованию конденсата. На коллекторе появляется коррозия. Таким образом, выпускной коллектор отвечает: • за удаление из камер двигателя отработанных газов; • за наполнение и продув камер.

Работа выпускного коллектора неразрывно связана с резонацией. В процессе функционирования двигателя — сгорания топливно-воздушной смеси — образуется сильное давление, которое используется для циркуляции газов. Напор или волна давления поступает обратно в цилиндры тем самым помогая выходить очередной порции газов. Чем выше обороты мотора, тем больше создаётся давления и быстрее происходит выход отработанных газов.

Приемная труба

«Штаны»— такое название прилепили этой детали за характерную форму приёмной трубы принимающей газы, поступающие из выпускного коллектора двигателя. Приёмная труба тоже является неотъемлемой частью выхлопной системы. Она расположена после выпускного коллектора, перед резонатором. Изготавливается из прочного металла, тюнингованные модели включают гофрированные части. Приемная труба инжекторных машин имеет отличия.

Приемная труба системы выпуска- «штаны», эта для карбюраторных машин

«Штаны» на ВАЗ-2107 довольно часто выходят из строя. Это происходит в основном из-за воздействия внешней среды. Тот же конденсат, образуемый в результате температурных колебаний, отрицательно влияет на металлические составляющие трубы. Кроме того, зимой в России дороги посыпают составами, содержащими соли и различные химикаты. Они тоже плохо воздействуют на корпус приёмной трубы. На ВАЗ-2107 штаны на заводе делаются из чёрного металла. Однако можно самостоятельно заменить модель на модернизированные аналоги.

-Лучшей считается приёмная труба, изготовленная из нержавеющей стали. Стоит она, правда, дорого. Зато масса преимуществ налицо: стойкость к коррозии и длительность эксплуатации. -Вариант штанов алюминизированный. Изготавливается из обычной стали, но покрывается алюминием. Ресурс таких изделий составляет более пяти лет (штатная труба может прогореть и через два года). Дополнительно могут укомплектовываться гофрированными проставками.

Преимущества выхлопных систем Евро 3

Выхлопные системы Евро 3 имеют ряд преимуществ, которые делают их популярными среди автолюбителей:

1. Снижение выбросов вредных веществ: Выхлопные системы Евро 3 обеспечивают более эффективное сгорание топлива и снижают выбросы вредных веществ (таких как оксиды азота и углерода) в атмосферу. Это способствует улучшению экологических показателей автомобилей и защите окружающей среды.

2. Улучшение топливной экономичности: Выхлопные системы Евро 3 позволяют достичь более полного сгорания топлива, что повышает эффективность работы двигателя и уменьшает расход топлива. Это экономит деньги автовладельцам и снижает зависимость от нефтепродуктов.

3. Повышение мощности двигателя: Более эффективное сгорание топлива в выхлопных системах Евро 3 позволяет повысить мощность двигателя. Это особенно актуально для автолюбителей, которым нужна большая скорость или максимальное ускорение.

5. Продолжительный срок службы: Выхлопные системы Евро 3 обычно более долговечны и устойчивы к окислению и коррозии. Это означает, что автовладельцы могут рассчитывать на длительный срок службы своей выхлопной системы без необходимости частой замены или ремонта.

В целом, выхлопные системы Евро 3 предлагают ряд преимуществ, которые делают их привлекательным выбором для автолюбителей. Они обеспечивают снижение выбросов вредных веществ, повышение топливной экономичности и мощности двигателя, а также улучшение звука и продолжительный срок службы.

Установка и замена деталей инжекторной выхлопной системы ВАЗ 2107

Форсунки

При установке новых форсунок необходимо соблюдать правильную компоновку и последовательность подключения. Это поможет избежать нарушений работы двигателя и других проблем. При замене форсунок необходимо установить их на соответствующие места, соблюдая корректное подключение.

Датчик кислорода

Датчик кислорода является одним из ключевых элементов инжекторной выхлопной системы

При его замене необходимо обращать внимание на совместимость заменяемого датчика с автомобилем модели ВАЗ 2107. После замены датчика необходимо провести диагностику работы двигателя

Расходомер воздуха

Замена расходомера воздуха при необходимости может помочь улучшить работу двигателя и повысить его скорость. При замене необходимо выбирать расходомеры воздуха, совместимые с ВАЗ 2107. После установки нового расходомера необходимо провести диагностику работы двигателя, чтобы убедиться в его корректной работе.

Каталитический нейтрализатор

Каталитический нейтрализатор помогает защитить окружающую среду, избавляя выпуск газов в атмосферу, не содержащих вредных веществ. Поэтому, при его неисправности, необходимо заменить каталитический нейтрализатор

При установке нового нейтрализатора необходимо обратить внимание на правильную модель, совместимую с ВАЗ 2107, а также проверить его правильность установки

Отличия системы выхлопа карбюраторных и инжекторных моделей ВАЗ

Установка системы впрыска на ВАЗ 2107 потребовала модернизации выхлопной системы. В нее добавили две дополнительные детали:

• датчик кислорода, определяющий состав смеси, который врезан в выпускной коллектор;
• нейтрализатор выхлопных газов (“катализатор”), который установлен перед резонатором, в центральном тоннеле под днищем.

В связи с установкой катализатора резонатор ВАЗ 2107 (инжектор) сдвинули немного назад.

Новая система выхлопа стала немного сложнее, но позволяет обеспечить снижение токсичности выхлопа ВАЗ 2107 и соответствие автомобиля стандартам ЕВРО-2.

Преимущества и недостатки инжекторной модификации ВАЗ 2107

“Семерка” в инжекторном исполнении и с модернизированной системой выхлопа имеет ряд преимуществ перед старой “карбюраторной” моделью. Они заключаются в следующем:

• благодаря инжектору двигатель во всех режимах работает более стабильно;
• удельная мощность и крутящий момент инжекторного двигателя выше;
• выхлоп ВАЗ 2107 с системой впрыска чище, чем дым из карбюраторного двигателя;
• управление автомобилем с инжекторным двигателем проще, он не такой требовательный к квалификации водителя и “прощает” ошибки при работе педалями газа и сцепления.

Но установка инжектора одновременно и ухудшила некоторые эксплуатационные характеристики:

• клиренс инжекторной “семерки” уменьшился до 7 см, что ухудшило ее проходимость;
• из-за установки катализатора снизилась “живучесть” выхлопной системы;
• высокая температура катализатора иногда приводит к возгоранию травы и сухих листьев при остановке авто.

Совет: во избежания возгораний необходимо парковать инжекторный автомобиль так, чтоб под ним не было травы и прочего легковозгораемого мусора. При остановке лучше глушить двигатель, чтобы катализатор остыл.

Для чего нужен глушитель?

Естественно, делать звук автомобиля более тихим. Физически сгорание смеси воздуха с бензином выдаёт колебания разных частот, от низких до высоких. Звук из выпускного коллектора уносит всю энергию звуковых колебаний в глушитель, который оборудован несколькими специальными камерами. Как и любая волна, звук от работы мотора обладает энергией, или амплитудой. Чем она выше, тем шумнее работает мотор. При попадании в камеры, звук «запутывается» и отдаёт свою энергию, превращаясь в тепло. Вот почему детали глушителя такие горячие, хотя находятся далеко от двигателя, а сам выхлоп из выпускной трубы чуть тёплый. Итак, первая функция – сделать работу двигателя более тихой.

Вторая важная функция – отвод продуктов сгорания, иначе в зоне повышенного содержания углекислого газа смесь не воспламенится.

Третья функция – это поддержание цилиндров в чистоте, их вентиляция.

Нужно помнить, что выхлопная система принимает на себя очень большие термические и химические нагрузки, и детали способны «прогорать», так как токсичные газы выхлопа, смешиваясь с конденсатом, образуют сложные кислоты, которые при высокой температуре очень агрессивны.

Снаружи также износу способствуют влага, удары гравия, соль в зимнее время и другие причины. Именно тем, кто эксплуатирует автомобиль зимой, замена глушителя нужна гораздо чаще.

Каково устройство глушителя ВАЗ 2107

Глушитель – это лишь часть выхлопной системы. Её устройство таково:

• Выхлопные газы через выпускной коллектор проникают в так называемые «штаны» 12, которые именуются приёмной трубой. От выпускного коллектора «штаны» отделены специальной прокладкой 11, которая предназначена для того, чтобы герметизировать их крепление.
• Труба с помощью кронштейна 15 крепится к коробке передач.
• Затем идёт серия дополнительных резонаторов, или глушителей, передний и задний, которые крепятся с помощью хомутов 7 к «штанам» и 6 к основному глушителю. Эти глушители отсекают определённые звуки повышенных частот двигателя. Вместе они называются «дополнительный глушитель» 13.
• Главный глушитель (основной) 3 фиксирован к днищу подвижно, чтобы его частота не передавалась на кузов. Это крепление способно дополнительно гасить колебания за счёт «раскачки» самого глушителя. Оно производится с помощью деталей 1-4.
• Далее следует выхлопная труба.

Здесь следует сказать, что по цвету выхлопа и состоянию трубы можно сделать определённые выводы о работе двигателя, как по анализу кала врачи делают выводы о работе кишечника. Например, если провести пальцем внутри трубы и останется жирный, маслянистый налёт, то маслосъёмные кольца пришли в негодность, и двигатель «ест» масло, об этом говорит и чёрный цвет выхлопа. В норме внутренняя поверхность выхлопной трубы сухая.

Ниже показано устройство выхлопной системы в сборе:

В основном глушителе находятся многочисленные камеры, состоящие из перфорированных труб.

На рисунке показана также подушка крепления и растяжки основного глушителя

Важной особенностью глушителя ВАЗ 2107 является его полная «взаимозаменяемость» с остальной классикой. Если вы приобретёте детали от ВАЗ 2101, или какой либо другой модификации, вы не ошибётесь

Если вашему глушителю нужна замена, то лучше это делать в сервисном центре, там же и приобретать запчасти, чтобы была гарантия на установку

Просто замена глушителя – это грязное дело, особенно если нужно начинать со «штанов». Не исключено, что нужно будет срезать «болгаркой» прикипевшие соединения

Если вашему глушителю нужна замена, то лучше это делать в сервисном центре, там же и приобретать запчасти, чтобы была гарантия на установку. Просто замена глушителя – это грязное дело, особенно если нужно начинать со «штанов». Не исключено, что нужно будет срезать «болгаркой» прикипевшие соединения.

Несколько слов о спортивных модификациях глушителя ВАЗ 2107

Обычный глушитель является непрямоточным, это повышает давление в выпускном коллекторе, и могут снижать мощность двигателя. В то время прямоточный, спортивный глушитель, наполненный керамоволокном способен увеличить мощность двигателя за счёт более быстрой очистки цилиндров от отработанных выхлопных газов. Следует сказать, что спортивный глушитель прямоточной системы никогда не будет «орать», и громкость работы двигателя будет вполне приемлемой.
