Признаки (симптомы) неисправности регулятора давления топлива

Способы диагностики неисправности

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Бывалые автолюбители проводят замер в следующей последовательности:

• вечером подключают манометр;
• машину сначала заводят, потом глушат;
• утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом

С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом

Меряют давление в нескольких режимах.

Все двигатели с электронной системой впрыска топлива оснащаются устройствами, поддерживающими необходимое давление горючего в топливопроводе. В силовом агрегате ВАЗ-2114 эту функцию выполняет специальный регулятор. Именно благодаря ему бензин под напором поступает к форсункам в нужном количестве в зависимости от режима работы мотора.

В этой статье мы поговорим о том, что представляет собой регулятор давления топлива ВАЗ-2114, как он устроен и где находится. Кроме того, рассмотрим его возможные неисправности и методы их устранения.

Регулятор давления топлива — признаки неисправности, проверка и замена

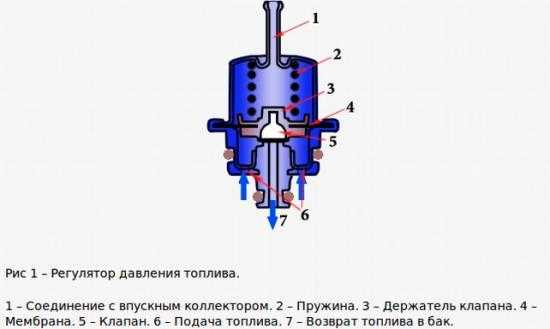

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

• ДВС неравномерно работает на ХХ и глохнет;
• Не развивается необходимая мощность ДВС;
• Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Признаки и неисправности регулятора давления топлива

Приветствую вас на сайте ремонт автомобилей своими руками. Надежное авто – это не то, которое красиво выглядит, а то, которое редко ломается. К сожалению, автомобили ВАЗ не всегда радуют своих владельцев, заставляя уделять много внимания ремонту или восстановительным работам.

Регулятор давления топлива

Так, одним из наиболее слабых звеньев является регулятор давления топлива. Из-за низкого качества бензина он часто выходит из строя, заставляя делать проверку регулятора давления топлива ВАЗ и выполнять его замену. Остается лишь узнать, как диагностировать неисправность и проверить работоспособность устройства.

Назначение этого небольшого устройства

Система автомобиля устроена таким образом, что топливо идет через форсунки к впускному коллектору

При этом очень важно, чтобы давление не менялось. В свою очередь регулятор производит точный расчет объема подаваемого бензина

Как следствие, устройство контролирует параметр давления внутри двух элементов – впускного коллектора и топливной рейки. При этом задача регулятора – удерживать на одном уровне разницу давлений. Кроме этого, регулятор контролирует параметры давления на форсунке и во впускном коллекторе.

Снижение мощности, сбои в работе силового узла, повышение расхода – все это признаки неисправности регулятора давления топлива (подробнее об этом поговорим немного ниже). При этом задача автолюбителя – вовремя диагностировать проблему и точно определить, неисправен регулятор давления топлива или же проблема в другом.

Главный признак проблемы – появление сбоев в работе авто. Так, можно выделить следующие симптомы неисправности регулятора давления топлива:

1. Проблемы с заводкой двигателя. Стартер вращается, но двигатель не «поддерживает» его старания;
2. существенно снизилась мощность. Как правило, это сразу заметно в процессе разгона транспортного средства или при движении под гору;
3. двигатель нестабильно работает на холостых оборотах. При этом время от времени он может глохнуть (к примеру, на перекрестке);
4. повышается расход топлива.

Причины может быть две:

• Выход из строя клапана;
• клапан просто не держит.

Вышел из строя клапан регулятора. В этом случае лишнее топливо не выливается в бак, а создается повышенное давление от 2,5 кг/см2 и более. Такая проблема неизменно сказывается на объеме топлива, впрыскиваемого в камеру сгорания. В итоге повышается расход топлива, да и сам бензин сгорает не полностью.

Клапан не держит. В этом случае происходит постоянное «шатание» топлива по системе. Как следствие, снижается напор, а при увеличении оборотов двигателя возникает явный дефицит топлива.

В такой ситуации существенно падает мощность и приемистость силового узла. Кроме этого, во время заводки необходимо долго крутить стартером, чтобы создать необходимое давление.

Особенности проверки регулятора топлива

Для решения проблемы важно знать, как проверить регулятор топлива. Сделать это можно с помощью обычного манометра

Здесь все просто. Устройство крепится в промежутке между штуцером и топливной трубкой. Для выполнения замеров вакуумный шланг должен быть отсоединен.

При этом замеры должны производиться в четырех разных режимах:

• В момент включения зажигания. Номинальный параметр – «три» атмосферы;
• при измерении на холостом ходу – 2,5 атмосферы;
• в случае передавливания шланга обратного тока – 7 атмосфер;
• при демонтированной шлангочке с регулятора давления – 3,3 атмосферы.

Если измеренный параметр не соответствует указанным данным или не повышается вовсе, то устройство неисправно. В такой ситуации достаточно разобраться, как поменять регулятор давления топлива и выполнить замену.

Будьте внимательны к своему автомобилю, своевременно реагируйте на возникшие проблемы, проводите диагностику и делайте ремонт. Только так можно продлить жизнь своего автомобиля ВАЗ и уберечься от больших затрат в будущем. Удачи на дорогах и конечно же без поломок.

(5 голос, средний: 3,40 out of 5) Loading…

Процесс замены на 16-ти клапанной ВАЗ-2112

Если регулятор всё же неисправен, его замену проводим в таком порядке:

1. Отключаем минусовую клемму от аккумуляторной батареи для противопожарной безопасности.
2. Далее снижаем давление в топливной системе, путём откручивания гайки, которая фиксирует топливопровод и РДТ между собой.

Во избежание разлива топлива, подложите ветошь.

Демонтировать болты придётся при помощи шестигранников.

При демонтаже соблюдайте аккуратность.

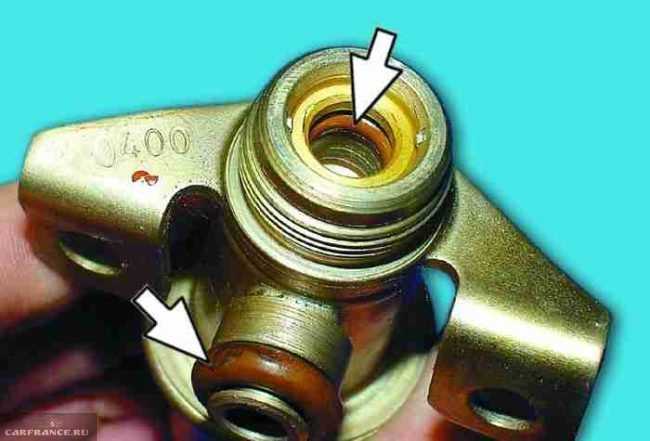

При подключении уделите должное внимание состоянию уплотнительных колец. Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин. Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин

Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин

Признаки неисправности РДТ?

Понять, то, что регулятор не выполняет свои функции, можно по поведению автомобиля, и они выражаются в следующем:

• Когда все системы исправны, могут наблюдаться перебои в работе двигателя на холостом ходу . Вы увидите не стабильную работу на холостых оборотах. А в отдельных случаях двигатель может полностью заглохнуть при работе на холостом ходе, также начать троить.
• Коленчатый вал вращается то с повышенной, то с пониженной частотой .
• Приемистость и динамика двигателя существенно снизилась , и для того, чтобы набрать необходимые обороты требуется сильнее воздействовать на педаль газа.
• Появляются провалы и дёргается при разгоне, от чего сильно растёт расход топлива.
• Не часто встречается, но иногда бывает, что двигатель запускается не с первого раза.

Объединяет все эти причины одно: топливный насос во время работы выдаёт в систему намного больше бензина, чем требуется, вследствие чего оно не прогорает полностью от чего и растёт расход бензина.

Проверка регулятора давления топлива

Если вы проверили и уже уверены, что ДУТ (датчик уровня топлива – прим.) у вас исправен, однако расход топлива и иные неполадки, указывающие на него у вас просто налицо, то необходимо в первую очередь проверить регулятор, следующим образом:

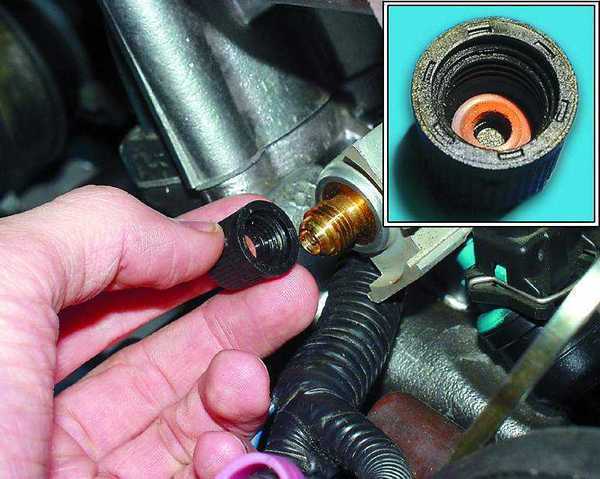

Откручиваем пробку штуцера, которая предназначена для контроля давления топлива

Обратите внимание, что если оно потеряло свою эластичность, на нём есть трещины и другие повреждения, оно нуждается в замене

Расположение пробки штуцера на редакционной машине (правда, наша 8-ми клапанная)

Обратите внимание на состояние уплотнительного кольца внутри

Этот элемент также стоит проверить на исправность.

При подключении манометра убедитесь в герметичности всех соединений.

В магазинах, цена на новый РДТ составляет в пределах 300-600 рублей , такой разброс в цене получается о наличии большого количества аналогов от различных производителей.

НЕМНОГО О РАБОТЕ ТОПЛИВНОГО ДАТЧИКА

Последние разработки конструкторов автомобильного завода в Тольятти приблизили выпускаемые модели к лучшим европейским образцам, но досадные, мелкие поломки в состоянии добавить «ложку дёгтя в бочку с медом». К ним в полной мере можно отнести проблемы с датчиком уровня бензина в баке автомобиля.

Он находится в одном блоке с бензонасосом. В него входят подвижный рычаг с поплавком, резистор и контактная группа, которая включает сигнальную лампу резерва бензина в баке. Среди самых распространённых неисправностей этого узла, наиболее часто встречаются такие неполадки, как, обрыв резистора, окисление подвижного контакта или выводных клемм. Очень редко случается потеря герметичности поплавка в указателе уровня топлива.

В любом случае для ремонта или обслуживания этого узла, его необходимо извлечь из топливного бака. Для выполнения этой работы снимают подушку заднего сидения и обивку, которая закрывает доступ к крышке бензобака.Выполняя эту операцию, не следует забывать, что работаете с легковоспламеняющимся веществом. Необходимо строго выполнять правила пожарной безопасности.

Выворачивают все саморезы, крепящие крышку, слегка сдвигают её вперёд и снимают с топливного бака. Перед снятием топливного блока, необходимо стравить давление в топливной магистрали. Для этого есть несколько способов, а самый простой из них, это оставить без движения автомобиль примерно на 4 часа.

Отключают от модуля провода и бензопровод, соблюдая осторожность, чтобы не разлить остатки бензина в шлангах. Вытаскивать бензонасос нужно аккуратно, чтобы не повредить поплавок

Замена датчика топлива проводится с помощью отвёртки с тонким лезвием.

Как это происходит:

• Отвёрткой сдвигают стопорное кольцо и получают возможность для снятия крышки с топливного модуля;
• Снимают все провода, отжимают фиксаторы на крышке и снимают по пазам сам датчик;
• Следующим шагом будет снятие измерителя с блока.

Чтобы установить новый топливный датчик, всё необходимо выполнить в обратном порядке.

Шаги по замене обратного клапана на ВАЗ 2114

Замена обратного клапана на ВАЗ 2114 может быть выполнена своими силами, если у вас есть необходимые инструменты и знания. Ниже представлены шаги, которые помогут вам успешно заменить обратный клапан на вашем автомобиле:

Шаг 1: Подготовка автомобиля

Перед началом замены обратного клапана необходимо подготовить автомобиль. Откройте капот и убедитесь, что двигатель остыл. Затем отсоедините провод от отрицательного клеммы аккумулятора.

Шаг 2: Доступ к обратному клапану

Чтобы получить доступ к обратному клапану, необходимо снять воздушный фильтр и шланги, которые его крепят. Осмотрите обратный клапан и убедитесь, что он действительно нуждается в замене.

Шаг 3: Отсоединение шлангов

Следующий шаг — отсоединение шлангов от обратного клапана. Это может потребовать использования специальных инструментов для откручивания хомутов или зажимов, которые удерживают шланги на месте.

Шаг 4: Снятие старого обратного клапана

Прежде чем снять старый обратный клапан, убедитесь, что место его установки чистое и свободное от каких-либо преград или посторонних предметов. Затем аккуратно открутите болты, которые крепят клапан к поверхности автомобиля

Осторожно извлеките старый обратный клапан

Шаг 5: Установка нового обратного клапана

Перед установкой нового обратного клапана проверьте, чтобы он соответствовал требованиям вашего автомобиля. Вставьте новый клапан в отверстие и аккуратно закрепите его болтами в соответствии с рекомендациями производителя.

Шаг 6: Подключение шлангов

Подключите шланги к новому обратному клапану и убедитесь, что они надежно зафиксированы. При этом следует соблюдать правильную ориентацию и соединение.

Шаг 7: Сборка автомобиля

После установки нового обратного клапана проведите обратную процедуру по сборке автомобиля. Установите воздушный фильтр и крепление шлангов. Затем подключите клемму аккумулятора и закройте капот.

Шаг 8: Проверка работоспособности

После завершения замены обратного клапана необходимо проверить его работоспособность. Запустите двигатель автомобиля и убедитесь, что клапан функционирует без проблем. При необходимости корректируйте его положение или замените повторно.

Помните, что замена обратного клапана на ВАЗ 2114 требует аккуратности и внимания. Если у вас возникнут сложности или сомнения, лучше обратиться к специалисту или в автосервис.

Замена топливной рампы на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Топливная рампа – она распределяет топливо по форсункам, кроме того в ней регулируется давление которое будет подано через форсунки в двигатель автомобиля, то есть можно сказать благодаря этой вещи автомобиль едет и не просто он едет, а едет без перебоев в работе двигателя, со временем рампы из-за плохого топлива засоряется, в этом случае её будет достаточно снять и промыть изнутри специальной жидкостью для очистки инжектора, но и заменить тоже её можно если деньги лишние есть, но всё же заменять рекомендуем только в случаях её деформации, когда в ней форсунки уже не держаться, когда фиксаторы их крепления спадают и т.д.Примечание! Провести замену данной вещи не так то сложно, просто нюансы нужно кой какие знать, кстати некоторые люди для её замены даже ресивер с автомобиля снимают, на самом деле его можно и не снимать а сразу преступать к замене самой рампы, для осуществления этого вам понадобятся: Шестигранные ключи, а так же набор гаечных ключей, ну и отвёртки, в том случае если вы и ресивер снимать соберётесь (Со снятым ресивером рампу намного легче поменять и удобней, а если он будет установлен, то вы её тоже замените но просто это неудобно будет, но зато времени кучу сэкономите себе), то вам ещё накидные головки понадобятся, удлинитель к ним и вороток и ещё пассатижи пригодятся!

Где находится топливная рампа? За ресивером она располагается (Ресивер указан синей стрелкой), поэтому то во всех руководствах (Книгах) по ремонту автомобиля и говориться что нужно снимать ресивер с автомобиля чтобы он не мешал, но делать это или нет как мы вам уже сказали по вашему усмотрению, потому что рампа и без снятия ресивера прекрасно снимается, кстати для наглядности на фото ниже она указана красной стрелкой.

Когда нужно менять топливную рампу? Только лишь при её деформации, но со временем её чистить нужно, делается это с помощью специальной жидкости для очистки инжекторов (В автомагазине такую можно найти), а именно рампа снимается с автомобиля и все четыре форсунки ко всему этому с неё тоже снимаются (О том как снять форсунки, читайте подробно в статье: «Замена топливных форсунок на ВАЗ») и после чего внутренняя часть рампы промывается этой жидкостью (Жидкость в рампу можно вогнать через отверстия, где форсунки были установлены) от грязи и другого рода шлаков.

Примечание! Если что то с рампой случиться (Засорится или деформируется), то в этом случае симптомы будут следующем, автомобиль будет дергаться при езде, не будет набирать нормально обороты (Мощность упадёт), так же на холостом ходу двигатель может глохнуть, заводиться ещё плохо может, расход топлива так же увеличиться у него (Эти симптомы очень распространены и не только из-за рампы могут возникать, а и из-за бензонасоса, из-за форсунок, из-за регулятора давления топлива и т.д., поэтому если они у вас появятся, сразу ставить вердикт что именно рампа вышла из строя не стоит, потому что это и из-за других агрегатов могут быть проблемы)!

Обратный клапан топлива ВАЗ 2114 инжектор

Обратный клапан топлива ВАЗ 2114 инжектор имеет важное значение в системе подачи топлива автомобиля. Он предназначен для предотвращения обратного течения топлива в топливопроводе и его образования воздушных пробок

Неисправности обратного клапана топлива могут привести к ряду проблем в работе автомобиля. Одной из наиболее распространенных причин неисправности является его засорение или поломка. В результате этого может возникнуть проблема с поступлением топлива в систему, а это в свою очередь может привести к пропуску, перебоям или полной остановке двигателя.

Для ремонта обратного клапана топлива ВАЗ 2114 инжектор необходимо провести следующие шаги:

1. Выключите зажигание и отсоедините проводку от аккумуляторной батареи.
2. Снимите верхнюю часть корпуса воздушного фильтра, чтобы получить доступ к топливопроводу.
3. Отсоедините топливопровод от обратного клапана с помощью подходящего инструмента.
4. Осмотрите обратный клапан на предмет видимых повреждений или засорения.
5. При необходимости замените обратный клапан на новый оригинальный или аналогичный.
6. Установите новый обратный клапан, следуя обратной последовательности действий.
7. Проверьте работу обратного клапана топлива, запустив двигатель и наблюдая за течью топлива.
8. После завершения работы установите верхнюю часть корпуса воздушного фильтра и подсоедините проводку к аккумуляторной батарее.

При выполнении ремонта обратного клапана топлива ВАЗ 2114 инжектор рекомендуется обращаться к специалистам или следовать руководству по ремонту автомобиля, чтобы избежать возможных ошибок и повреждений.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Бывалые автолюбители проводят замер в следующей последовательности:

• вечером подключают манометр;
• машину сначала заводят, потом глушат;
• утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом

С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом

Меряют давление в нескольких режимах.

Номер измерения	Режим	Нормальное давление
1	При включенном зажигании	Не ниже 3 атм.
2	Холостой ход	2,5–2,7 атм.
3	Пережата трубка «обратки»	Больше 6 атм.
4	Нажата педаль газа	Снижается при перегазовки от 3 до 2,5 атм.

Проверка РДТ

Проверка производиться с помощью специального топливного манометра, который подключается к топливной рампе.

Подключаем прибор к топливной рампе и запускаем двигатель автомобиля. Смотрим за показаниями на приборе давление на ХХ должно быть:

• На ДВС 1,5 литра с обраткой: 2,8-3,4 кгс/см 2 ;
• На ДВС 1,6 литра без обратки: 3,7-4,1 кгс/см 2 ;

Если давление меньше указанных параметров неисправен РДТ и требует замены.

При остановке двигателя давление в системе должно падать постепенно в течение 2 часов, если давление упало сразу, это означает что у РДТ или бензонасоса не держит обратный клапан.

Замена устройства

Для того, чтобы заменить датчик давления топлива ваз 2114 на новый, нужно отключить мотор машины и дождаться его полного охлаждения (выполнять замену при горячем или, тем более, работающем двигателе — категорически запрещено).

Замена РДТ ваз 2114

После того, как мотор остынет, следует слить из системы топливо и произвести следующие действия:

1. Отсоединить «минусовую» клемму от аккумуляторной батареи.
2. Демонтировать шланг вакуумного усилителя тормозной системы.
3. Отвинтить гайки на трубке слива бензина, поддерживая шланг рукой.
4. Соединить шайбу с трубочкой при помощи резинового кольца.
5. Выкрутить винт, фиксирующий прижимную планку.
6. Убрать прижимную планку.
7. Слегка открутить гайку, удерживающую трубку слива и регулятор давления.
8. Вывинтить винты, крепящие регулятор к топливной рампе.
9. Вывинтить крепежную гайку и снять регулятор с топливной рейки.

Новый регулятор следует монтировать в точно таком же порядке, но в обратной последовательности. Приобретать взамен вышедшему из строя датчику следует устройство точно такой же модели (цена регуляторов не так высока и составляет около 500 рублей). Купить новый датчик можно практически в любом автомагазине.
