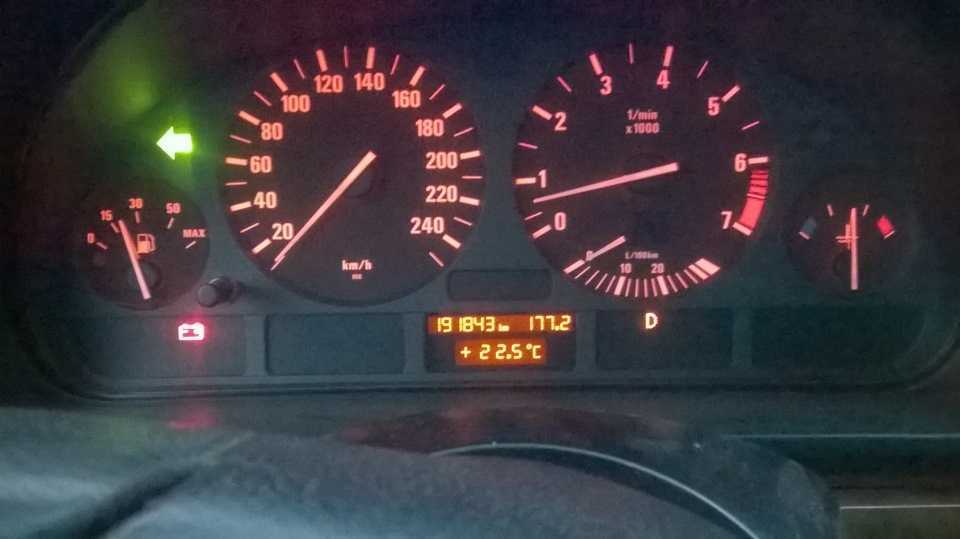

Горит лампочка аккумулятора на панели приборов: что делать водителю

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

1. Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
2. Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

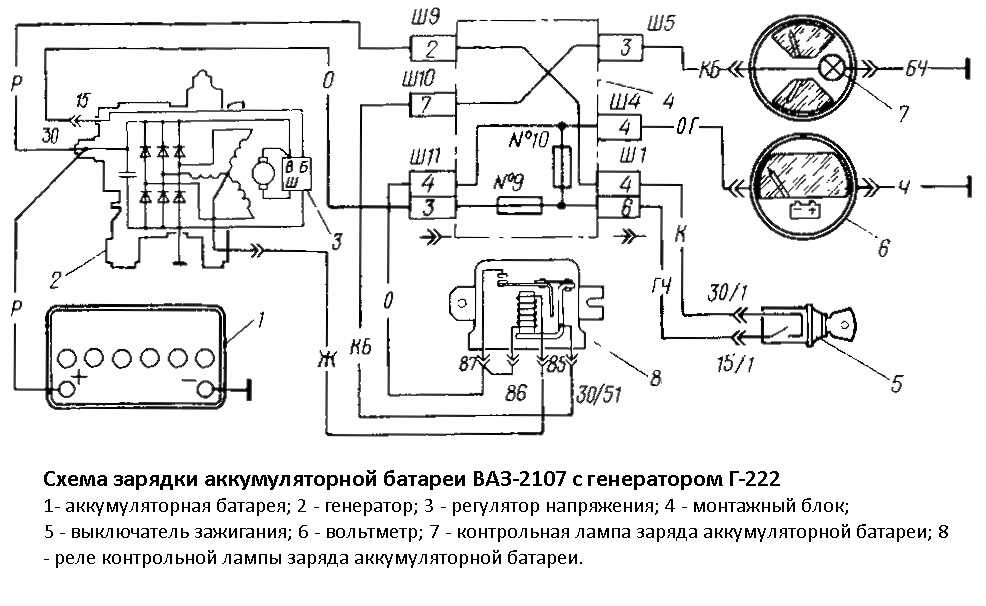

Ниже приведена схема зарядки аккумулятора ваз 2107:

Схема зарядки аккумулятора ВАЗ

Перед началом поиска неисправности, когда нет зарядки ВАЗ 2107 необходимо определиться, какая применена схема подключения генератора

Для этого обратите внимание, загорается ли контрольная лампа зарядки при включении зажигания. Если лампа загорается, то посмотрите наличие реле РС702 на правом крыле под капотом

Схемы подключения описаны в статье « ». Во всех случаях, перед началом поиска неисправности необходимо проверить напряжение на клеммах аккумуляторной батареи. При исправном генераторе и схеме его подключения напряжении должно быть в пределах 13,5 – 14,5В. при средних оборотах коленчатого вала и включенном дальнем свете фар. Если напряжение не соответствует данному диапазону, то следует найти и устранить неисправность.

Где искать неисправность и как её устранить

Как мы уже выяснили, горящая лампочка зарядки аккумулятора индикатора заряда аккумулятора свидетельствует о том, что генератор поломался и больше не заряжает АКБ. Однако бывает ситуация, когда на автомобиле ВАЗ 2106 горит лампочка зарядки и не тухнет, а аккумулятор все равно заряжается. Причиной этого также является неправильная работа генератора или поломка в схеме его подключения.

Чаще всего такая ситуация встречается из-за того, что напряжение на генератор меньше нормального. Так, номинальное напряжение АКБ 12 В, а для зарядки требуется напряжение от 13,5 до 14,4 В.

Нарушены контакты на клеммах АКБ

Если клеммы аккумуляторной батареи окислились, их сопротивление увеличивается, поэтому величина зарядного тока уменьшается. Часто в таком случае индикаторная лампочка тускло горит.

Чистка АКБ осуществляется в таком порядке:

отсоедините провода от аккумулятора. Сначала откручивается черные провода, идущие к отрицательному контакту. Потом можно отсоединить кабели от положительного вывода, они красные;

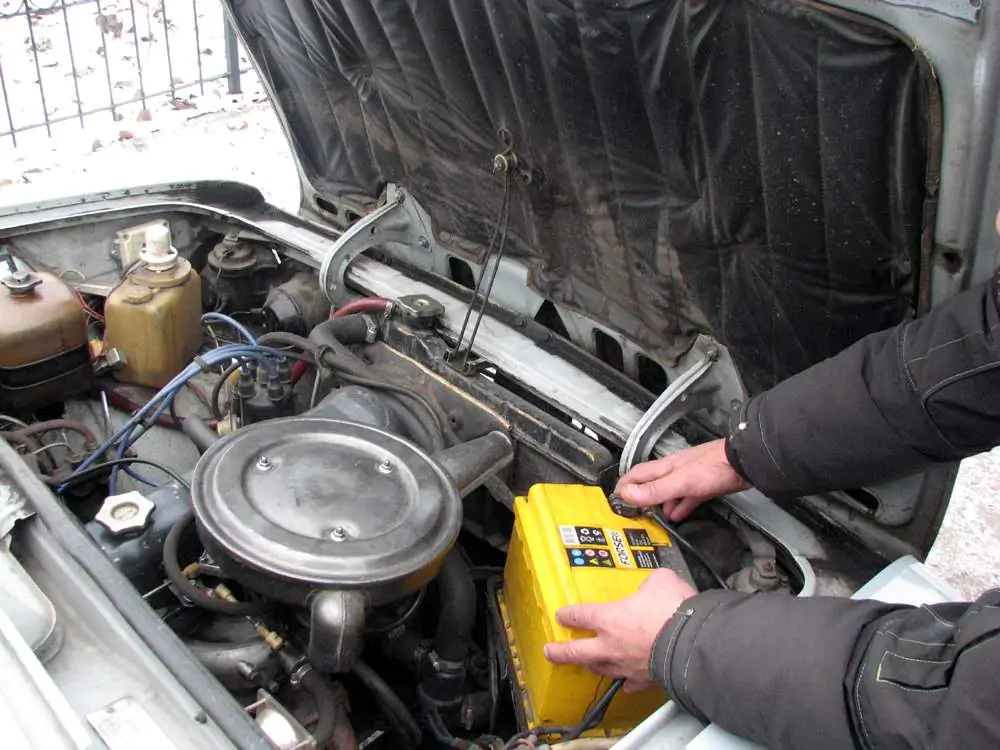

Отсоединение провода от аккумулятора

• протрите АКБ влажной тряпкой;
• чтобы приготовить жидкость для чистки растворите 30 грамм соды в 500 мл воды;
• окуните старую зубную щетку в приготовленный раствор и почистите ей вокруг клемм, особенно тщательно в местах образования окислов;

Чистка клемм

удалите чистящую жидкость с клемм и протрите все обработанные места сухой тканью;

Удаление чистящей жидкости

прикрутите кабели на свое место.

Установка кабеля

Натяжение ремня генератора ослабло

При длительной работе ремень может растянуться, его напряжение ослабнет и он начнет «проскальзывать». В этом случае его нужно подтянуть или заменить. Чтобы подтянуть ремень, нужно:

при помощи гаечного ключа на 17 ослабить крепление гайки, фиксирующей положение генератора на скобе;

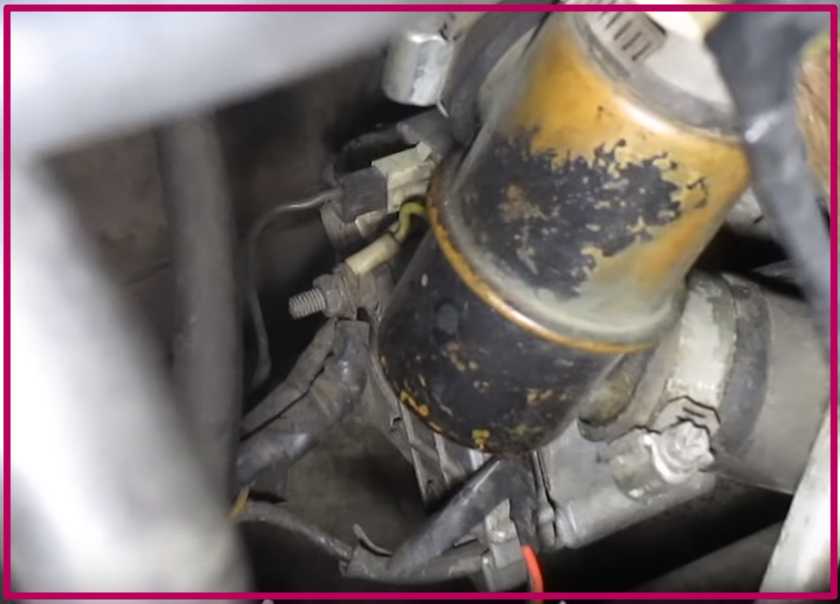

Ослабляем крепление гайки, фиксирующей положение генератора на скобе

используя гаечный ключ на 19, ослабить гайку штока генератора;

Ослабляем гайку штока генератора

• натягиваем ремень. Если вручную не получается, можно использовать монтировку;
• закручиваем гайку, крепящую генератор на регулировочной скобе;

Проверка натяжения ремня

После того как все сделано, нужно проверить натяжение ремня. Для этого нажмите на ветвь ремня большой отверткой. Прогиб между коленвалом двигателя и помпой должен быть в пределах от 12 до 17 миллиметров, а между электрогенератором и помпой от 10 до 17 миллиметров. Если натяжение ремня будет слишком большим, то увеличится износ подшипников, к тому же ремень может оборваться.

Видео Как заменить ремень генератора:

Часто возникающие неисправностиПлохой контакт вывода генератора с «массой»Для диагностики данной неисправности нужно проверить все контакты, соединяющие корпус генератора с «массой». Устранить поломку можно так же, как и в описанном выше случае с окислением клемм аккумулятора.Вышло из строя реле индикаторной лампыПричиной, по которой может светиться индикаторная лампа, может стать поломка реле. В этом случае напряжение на клеммах АКБ, необходимое для зарядки, при заведенном двигателе будет присутствовать, а лампочка все равно будет гореть. В таком случае нужно снять реле, разобрать его и почистить контакты. Если чистка не помогла, замените реле.

Неисправности генератора

При выходе из строя одного из диодов выпрямительного моста вырабатываемое напряжение уменьшится. Проверка осуществляется в следующем порядке:

1. К отрицательной клемме аккумулятора нужно подсоединить пластину выпрямительного моста (корпус).
2. Присоединить один вывод контрольной лампочки к положительной клемме аккумулятора, а другой к выходу диода.
3. Лампочка не должна гореть. Если она загорелась, диодный мост пробит.

Прозвонка диодного моста

Устранять поломки, связанные с контрольной лампочкой, несложно. Главное, отыскать причину, и тогда вам не придется ехать в сервисный центр и платит деньги за ремонт.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Причины по которым горит лампочка зарядки аккумулятора

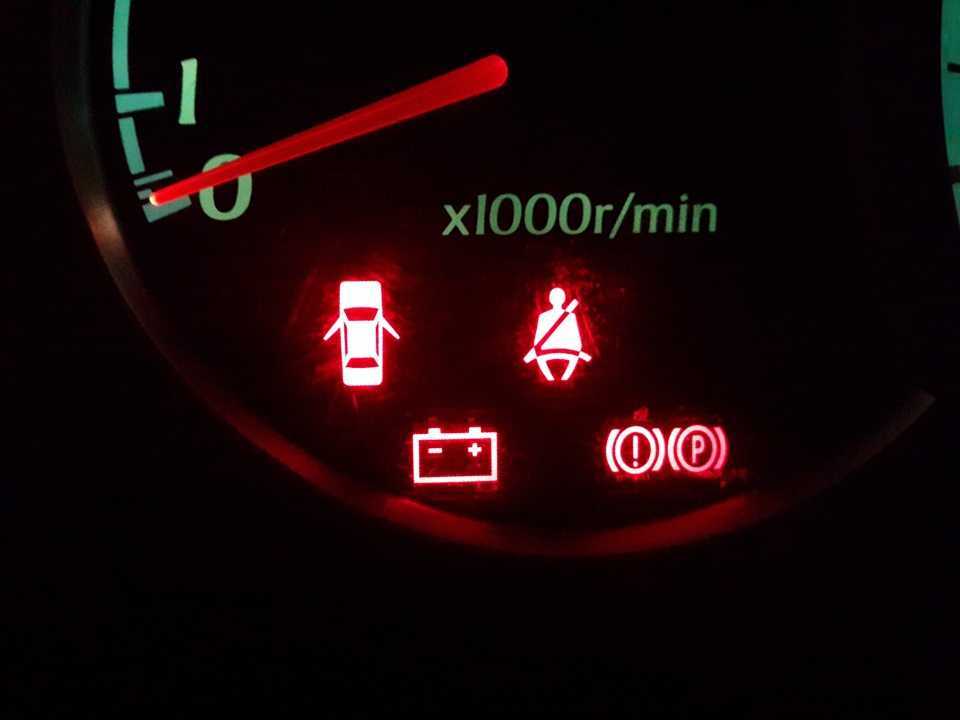

Горит лампочка зарядки аккумулятора

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

• диод;
• регулятор;
• щетку генератора;
• контактные кольца;
• обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

• прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
• время от времени очищайте наружные поверхности;
• проверяйте натяжение ремня, при необходимости подтягивайте;
• качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику

Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари

голоса

Рейтинг статьи

Если в дороге загорелась лампа заряда аккумулятора

Едете вы себе спокойно и никого не трогаете, как самым неожиданным образом (как всегда, впрочем) загорается на панели красным цветом пиктограмма аккумулятора. Это сигнал к тому, что генератор вашего автомобиля неисправен и перестал давать ток для подзарядки, так что вся электрика теперь «сидит» лишь на аккумуляторной батарее.

С чем мы можем столкнуться в данном случае:

• Оборвался ремень генератора.Электричество вырабатывается во время вращения оси генератора. Ось же эта приводится в движение с помощью ремня. Так что в случае обрыва ремня генераторный вал прекращает своё вращение и останавливается выработка электричества. А это ведёт к загоранию лампы заряда аккумулятора на приборной панели.
• Вышел из строя стабилизатор напряжения на генераторе.Тут всё просто. Деталь накрылась медным тазом, и у нас снова не поступает ток необходимого напряжения на аккумулятор. Вопрос решается заменой вышедшего из строя элемента.
• Сильный износ щёток генератора.Вал генератора снабжён графитовыми щётками, способствующими выработке электричества. Со временем они могут сильно износиться, что приведёт к снижению показателей вырабатываемого электричества и загоранию красной пиктограммы аккумулятора на приборке. Тут также необходима замена изношенных компонентов на новые.

Список возможных причин, конечно, не совсем полный. Приведены наиболее критические. Иногда могут быть ещё проблемы с диодами, окислившиеся клеммы и контакты, неполадки с предохранителем или контактом провода массы.

Устройство генераторов на автомобилях ВАЗ

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Принцип работы сигнальной лампы

О том, как работает генератор, мы уже писали не раз, не хотелось бы повторяться. Принцип работы контрольной лампы связан с генератором, хотя все же это отдельный элемент. Все очень просто. Для контрольной лампы подходят две электрические схемы, которые в упрощенном виде выглядят так:

1. Первая цепь от лампы проходит через блок предохранителей к замку зажигания, оттуда к генератору, а затем к батарее.

2. Вторая цепь напрямую соединяет генератор и контрольную лампу.

Возникает вопрос: а почему две цепи и почему обе подключены к генератору? Вот в чем суть. Контрольная лампа зависит от тока на обоих входах, при одинаковом напряжении – лампа гаснет, при разном – горит.

Представим себе запуск двигателя. В первой сети на контрольную лампу пришло напряжение от АКБ, а во второй разряжается, двигатель не работает, генератор не вырабатывает ток, затем лампа загорается. И он будет гореть, пока включено зажигание.

Но потом запускаем двигатель, начинает работать генератор, и во второй цепи появляется напряжение, кроме того, первая цепь тоже начинает работать от генератора. Такое же напряжение подается на клеммы контрольной лампы и выключается. Некоторые водители считают, что включение лампочки перед запуском двигателя – это системная диагностика, но на самом деле машина ничего не звонит и не проверяет, а просто определяет, началась зарядка или нет.

А теперь представьте, что генератор вышел из строя в дороге. Во второй цепи пропало напряжение, а в первой цепи питание продолжает поступать, но уже от АКБ, затем снова загорается сигнальная лампа.

   Если лампочка горит

В некоторых статьях по ремонту категорически указано, что горящая лампа – обязательно проблема с генератором. Поскольку по принципу работы убедиться несложно, лампа может перегореть по другим причинам.

1. Перегорел предохранитель .

2. Обрыв цепи между замком зажигания и лампой.

3. Обрыв цепи между генератором и лампой.

Методом устранения эти проблемы легко диагностировать, в первых двух случаях лампа не загорится при включении зажигания, а в третьем горит, даже если мультиметр покажет, что аккумулятор разряжен зарядка. Ремонт утомительный, но простой: проверяем контакты, протыкаем провод, меняем перегоревшие детали, восстанавливаем целостность цепи.

Справедливости ради отметим, что такие ситуации пока еще не очень часты и, в большинстве случаев, проблемы с генератором действительно приводят к возгоранию лампы, хотя на различных форумах мы встречали рассказы водителей, которые много раз проверяли исправный генератор, хотя проблема была именно в проверке световых схем. Об этой возможности всегда стоит помнить.

Во всех перечисленных выше ситуациях зарядка продолжается, и вы можете продолжать движение, но все же имеет смысл начать ремонт. Если индикатор батареи горит постоянно, он ничего вам не скажет, если генератор действительно выйдет из строя, и от этого никто не застрахован.

   Гадание по лампе

Иногда световой индикатор может не только гореть, но и светиться на полную мощность, мигать или загораться только при увеличении или уменьшении скорости. Иногда предлагается диагностировать такое поведение. Считается, что у лампы, которая горит только на высоких оборотах, проблема с ремнем, контактными кольцами или щетками, только на малых оборотах – неисправность регулятора напряжения, мерцание при полном нагреве – обрыв одного из диодов диодного моста. Но этот метод диагностики нужно назвать очень ненадежным. Все вышеперечисленные причины могут привести к такому поведению лампы, но проблема может быть совершенно иной. В любом случае надо все проверять.

Как бы ни себя ведет лампа – она ​​мигает, горит, мерцает – оставлять ее без присмотра нельзя. В общем, полевой пилот может делать две вещи:

1. Проверьте целостность и натяжение ремня генератора. Если он сломается или поскользнется, зарядки не будет, и загорится свет. Ослабленное натяжение можно исправить на месте, обычно поменять ремень не очень сложно, но для этого нужно иметь запасной.

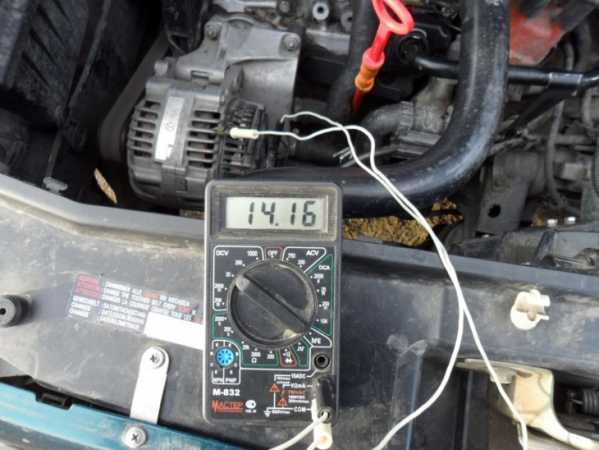

2. Если присутствует мультиметр, измерьте напряжение при работающем двигателе. Это позволит вам проверить показания светового индикатора и убедиться в наличии проблем с зарядкой.

Но не всегда разумно диагностировать генератор и искать неисправные контакты прямо на месте, особенно если вы не очень в этом разбираетесь. Если лампочка не загорается в открытом поле в степи, оставшегося заряда в аккумуляторе даже при неисправном генераторе должно хватить на автомастерскую, магазин запчастей или хотя бы остановившийся ближайший общественный транспорт новый ремень или запчасти для генератора.

Другое дело – методы диагностики самого генератора и его ремонт. Генератор отремонтируют, свет погаснет.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске.
По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Неисправность реле-регулятора

Еще одной причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть, может быть выход из строя реле-регулятора. Оно, собственно, и отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты течет ток, поступающий от аккумулятора, и питает контрольную лампу.

Когда мы запускаем мотор, в работу включается генератор, подавая на реле уже выпрямленное напряжение. Под действием него якорь устройства притягивается к сердечнику, размыкая контакты. Лампа при этом должна гаснуть.

Проверить реле самостоятельно несложно. Для этого достаточно отсоединить от него оба провода и замкнуть их между собой. Запускаем двигатель и смотрим на сигнальную лампу. Если она не горит, производим замену реле.

Неисправности генератора

Если вышеперечисленные способы не помогли разрешить проблему, и лампа индикатора продолжает светиться при работающем двигателе, тогда следует прибегнуть к проверке генератора. Для этого оборудование демонтируется с автомобиля, и проверяется в домашних условиях при помощи контрольной лампы или тестера.

Обязательно надо проверить износ щеток. Если величина износа более 40%, то они подлежат замене. Проверить также необходимо исправность диодов в диодном мосту. В конструкции генератора он устанавливается для выпрямление тока из переменного в постоянный. Если из строя выходит один из диодов схемы, то снижается величина подающего на АКБ тока, что способствует свечению индикатора на панели приборов ВАЗ 2107. Лучше всего поступить следующим образом — если установлено, что причина кроется в неисправности генератора, то можно купить новый агрегат, и установить на авто. После этого разбираться с неисправностями на старом устройстве.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

1. Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
2. В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2017.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

1. Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

1. Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
2. Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

Ниже приведена схема зарядки аккумулятора ваз 2107:
