Где какой предохранитель на ваз 2114. как их менять?

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Таблица расшифровки клемм монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115
Обозначение штекерного разъема	Номер клеммы	Цвет провода	Наименование устройства
Ш1	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	—
10	04	включатель задних противотуманных огней
11	СЧ	контрольная лампа резерва топлива
12	пч	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	кг	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
Ш3	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	гп	переключатель указателей поворотов
4	сб	контрольная лампа уровня масла
5	ч	масса
6	рб	контрольная лампа уровня омывающей жидкости
7	ро	контрольная лампа износа тормозных накладок
8	3в	включатель фар
9	жз	переключатель стеклоочистителя ветрового стекла
10	пг	патрон подключения переносной лампы
11	о	выключатель зажигания (кл. 15)
12	рч	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	сг	указатель давления масла
17
18	р	переключатель стеклоочистителя
19	со	переключатель стеклоочистителя
20	с	переключатель стеклоочистителя
21	об	включатель задних противотуманных фар
Ш4	1	зп	Вкл. и контрольная лампа обогрева заднего стекла
2	гб	переключатель света фар (дальний свет)
3	о	стеклоочиститель
4	бч	включатель наружного освещения
5	к	реостат освещения приборов
6	р	аккумулятор
7	чб	переключатель очистителя и омывателя ветрового стекла
8	о	колодка Ш4 монтажного блока клемма 3
9	сч	включатель звуковых сигналов
10	бп	включатель стоп-сигналов
11	р	аккумулятор
12	сп	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	рг	контрольная лампа уровня тормозной жидкости
17	зб	указатель температуры охлаждающей жидкости
18	кб	контрольная лампа заряда аккумуляторной батареи
19	жч	включатель противотуманных фар
20	рз	контрольная лампа уровня охлаждающей жидкости
21	ж	тахометр
Ш5	1	3	дальний свет (правый)
2	зч	дальний свет (левый)
3	сч	ближний свет (левый)
4	п	стартер (кл. 50)
5	пб	электровентилятора охлаждения радиатора
6	с	ближний свет (правый)
Ш6	1	—
2	3	включатель света заднего хода
3	гч	указатель поворота (левый передний)
4
5	—
6	—
7	—
8	жч	габаритный огонь (правый передний)
9	бч	терморегулятор электровентилятора
10	жч	габаритный огонь (левый передний)
11	г	указатель поворота (правый передний)
12	о	включатель света заднего хода
13	рг	датчик уровня тормозной жидкости
Ш7	1	—
2	жг	эл.двигатель фароочистителя
3	б	эл.двигатель фароочистителя
4	—
5	сб	датчик уровня масла
6	сч	звуковые сигналы
7	с	датчик скорости
8	зб	датчик температуры охлаждающей жидкости
9	кб	генератор (кл. 61)
10	р	насос омывателя ветрового стекла
11	бч	включатель подкапотной лампы
12	рб	датчик уровня омывающей жидкости
13	рч	тормозные накладки
14
15	кп	тахометр
16	рз	датчик уровня охлаждающей жидкости
17	жб	реле противотуманных фар
Ш8	1	жл	реле противотуманных фар
2	жч	противотуманная фара (левая)
3	ж	противотуманная фара (правая)
4	гп	катушка зажигания
5	р	генератор (кл. 30)
6	р	генератор (кл. 30)
7
8	рч	реле противотуманных фар
Ш9	1	рч	эл двигатель очиститель заднего стекла
2	г	указатель поворота (правый задний)
3	бг	эл двигатель очиститель заднего стекла
4	оч	задние противотуманные огни
5	сч	дверь задняя
6	пч	дверь передняя правая
7	бч	плафон освещения салона
8	кг	датчик ручного тормоза
9	бч	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	с	фонарь освещения номерного знака
12	гб	дверь передняя левая
13	б	плафон освещения салона
14	п	стоп-сигналы
15	ж	габаритный огонь (правый задний)
16	з	фонарь заднего хода
17	жч	габаритный огонь (левый задний)
18	жч	очиститель заднего стекла
19	о	элементы обогрева заднего стекла
Ш11	1	ж	насос
2	рч	клапан омыва заднего стекла
3
4	ж-	насос
5	бч	подкапотная лампа
6
7
8	кч	подкапотная лампа
9	б	эл двигатель стеклоочистителя
10	о	эл.двигатель стеклоочистителя ветрового окна
11
12	со	датчик аварийного давления масла
13
14	р	клапан омыва ветрового стекла
15	со	эл.двигатель стеклоочистителя
16	с	эл двигатель стеклоочистителя
17	жб	эл двигатель стеклоочистителя
18
19

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

Распиновка предохранителей

В моторном отсеке стоят перемычки, подсоединенные к следующим электроприборам:

• лампам поворотников;
• подаче напряжения на туманки;
• огням заднего хода;
• ручнику;
• стеклоподъемникам;
• стоп-сигналам;
• приводу дворников;
• обмотке генератора;
• габаритам;
• стартеру;
• ближнему и дальнему свету;
• бортовому компьютеру;
• омывателям лобового стекла и др.

Распиновка с расшифровкой элементов представлена в таблицах.

Инжектор:

Карбюратор:

В салоне находятся перемычки для топливного насоса и вентилятора обдува радиатора.

Вне блоков располагаются реле и вставки для следующего электрооборудования:

• обогрева сидений;
• ПТФ;
• системы зажигания;
• центрального замка.

Где реле 2114, 2115, 2113 ?

Практически все реле ВАЗ 2114, 2115, 2113 располагаются под капотом автомобиля. Их места установки представлены внизу нарисунке.

Расшифровка обозначений на рисунке: 1 — Кронштейн, 2 — Шайба 5, 3 — Гайка М5 с зубчатым буртиком, 4 — Реле 2110-3747210-20 системы впрыска, 5 — Реле 2110-3747210-30 системы впрыска, 6 — Втулка дистанционная, 7 — Реле 2114-374761 (2114-3747610-0, 2114-3747610-02, 2114-3747610-0) задних противотуманных огней, 8 — Гайка Мб с зубчатым буртиком, 9 — Реле 2110-3747210-20 разгрузки замка зажигания, 10 — Винт 4,9×9,5 самонарезающий, 11 — Шайба 5 стопорная, 12 — Реле 2105-3747210-20 (2105-3747210-21, 2105-3747210-22, 2105-3747210-24, 2105-3747210-28, 2105-3747210-58) противотуманных фар, 13 — Реле 2105-3747210-20 (2105-3747210-21, 2105-3747210-22, 2105-3747210-24, 2105-3747210-28, 2105-3747210-58) обогрева сидений.

Описание обозначений на рисунке: 1 — Реле 2105-3747210-20 (2105-3747210-21, 2105-3747210-22, 2105-3747210-24, 2105-3747210-28, 2105-3747210-58) стартера, 2 — Шайба 5 стопорная, 3 — Гайка М5 с зубчатым буртиком, 4 — Винт 4,9×9,5 самонарезающий, 5 — Реле 2105-3747210-20 (2105-3747210-21, 2105-3747210-22, 2105-3747210-24, 2105-3747210-28, 2105-3747210-58) противотуманных фар, 6 — Гайка 10 фланцевая, 7 — Реле 2105-3747210-20 (2105-3747210-21, 2105-3747210-22, 2105-3747210-24, 2105-3747210-28, 2105-3747210-58) зажигания, 8 — Винт 4,9×19 самонарезающий, 9 — Втулка дистанционная, 10 — Реле 2114-3747610 (2114-3747610-01, 2114-3747610-02, 2114-3747610-03) задних противотуманных огней, 11 — Гайка Мб с зубчатым буртиком

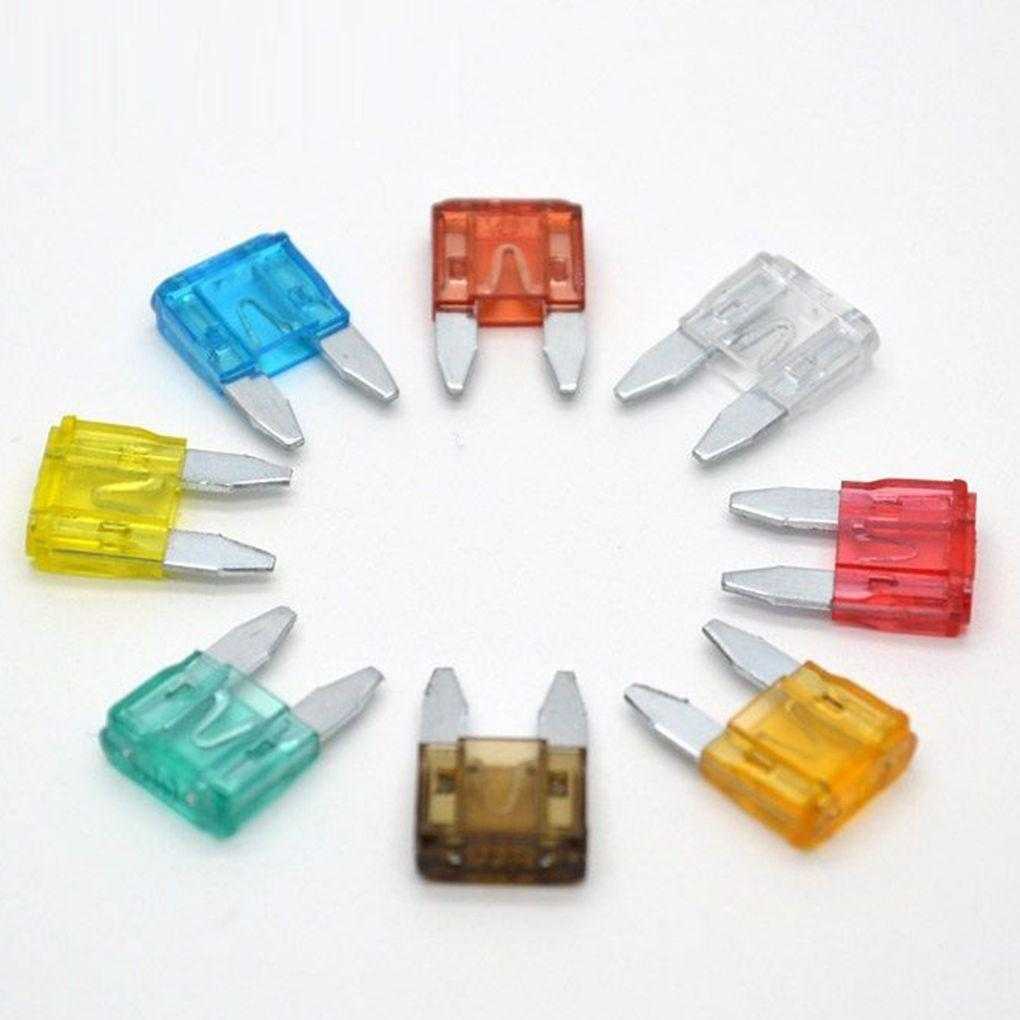

Понятие о предохранителях

Прежде чем рассказывать о монтажных блоках, нужно разобраться в сути предохранителей.

Это небольшие плавкие элементы, основная часть которых изготовлена из пластика (корпус). А внутри расположен металлический плавкий элемент.

При возникновении коротких замыканий, ток, превышающий номинальные показатели, приводит к оплавлению этого элемента. Так удается прекратить дальнейшую подачу тока на неисправную систему.

ВАЖНО! Каждый плавкий элемент (предохранитель) в МБ рассчитан на определенный номинал силы тока (А). Если ток оказывается выше этого показателя, то предохранитель оплавляется и контакт прерывается

На этом принципе построена работа автомобильных предохранителей. Фактически один небольшой элемент способен защитить от выхода из строя целые электросистемы. Это электровентиляторы, фары, аккумулятор, аудиосистема, подсветка и многое другое.

Интересно! Не работает панель приборов ВАЗ 2114

Монтажный блок или предохранительный — это корпус, внутри которого собраны все используемые на автомобиле предохранители. Это сделано для удобства доступа к ним.

По мере развития автомобилей, количество электрооборудования увеличивалось. Следовательно, росло и число предохранителей. В итоге в машинах, таких как ВАЗ 2114, появилось сразу несколько блоков. Это основной и дополнительные.

Починка испорченного предохранителя на ВАЗ-2113 в домашних условиях

Ремонтировать сгоревшие перемычки запрещено. Допускается только установка новых заводских калиброванных плавких вставок. Можно заменить полностью испорченный блок.

Как добраться до блока со сломанным предохранителем

Чтобы добраться до модуля под багажником, нужно отщелкнуть 2 замка на крышке монтажного бокса, убрать предохранители с платы и отсоединить разъемы.

Инструкция по ремонту

Ремонт блока плавких вставок заключается в следующих действиях:

• очистке окислений;
• протяжке контактов;
• просушке конденсата;
• восстановлении изоляции проводов.

После проведения этих работ нужно установить на место плату, снятые вставки и подсоединить разъемы. Модуль, не подлежащий ремонту, заменить на новый.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

https://youtube.com/watch?v=tTOZoJzEuHg

Признаки неисправности регулятора

Иногда в процессе эксплуатации авто случается и так, что стабилизатор выходит из строя. Признаками этого могут служить частые колебания и резкие скачки напряжения в сети автомашины, неполадки с электроприборами и быстрая разрядка аккумуляторной батареи. Если вы заметили один или несколько указанных выше признаков, то реле регулятор генератора ваз 2114 следует протестировать при помощи мультиметра.

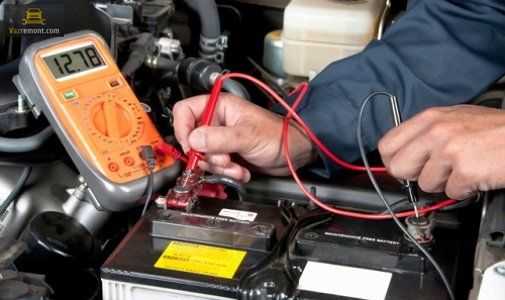

Проверка регулятора напряжения ваз 2114

Сделать это можно следующим образом:

1. Установить тестер на измерение постоянного напряжения с пределом 20 вольт.
2. Измерить показания вольтажа на клеммах АКБ при выключенном моторе (результат должен составить от 12,5 до 13 вольт).
3. Запустить мотор и вновь измерить напряжение на клеммах (теперь оно должно составлять от 14 до 14,5 вольт).
4. Не выключая двигатель, включить дальний свет, печку и обогрев стекла (можно и другие мощные потребители). Замерить напряжение на батарее третий раз. Показатели вольтажа при этом должны находиться в пределах 13,2-13,9 вольт — это будет означать, что стабилизатор исправлен. В противном случае устройство придется демонтировать и заменить.

Проверить корректную работу регулятора можно и без применения мультиметра, при снятом устройстве. Для этого нужно подсоединить его клемму «массы» к минусу аккумулятора, а контакты Б и В подключить к плюсу. После этого следует взять 3 ваттную автомобильную лампу и подсоединить ее к графитовым щеткам регулятора. Если последний исправен, то лампа загорится.

Новый и поврежденный регулятор напряжения

В некоторых случаях можно пойти еще дальше и проверить порог срабатывания. Для этого регулятор следует подключить как было сказано выше, но между его положительными выводами и плюсом АКБ подключить параллельно пару пальчиковых батарей, дабы увеличить напряжение в сети до 16 вольт. Если регулятор работает правильно, то он прервет питание и подключенная к его щеткам лампочка гореть не будет.

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания. И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

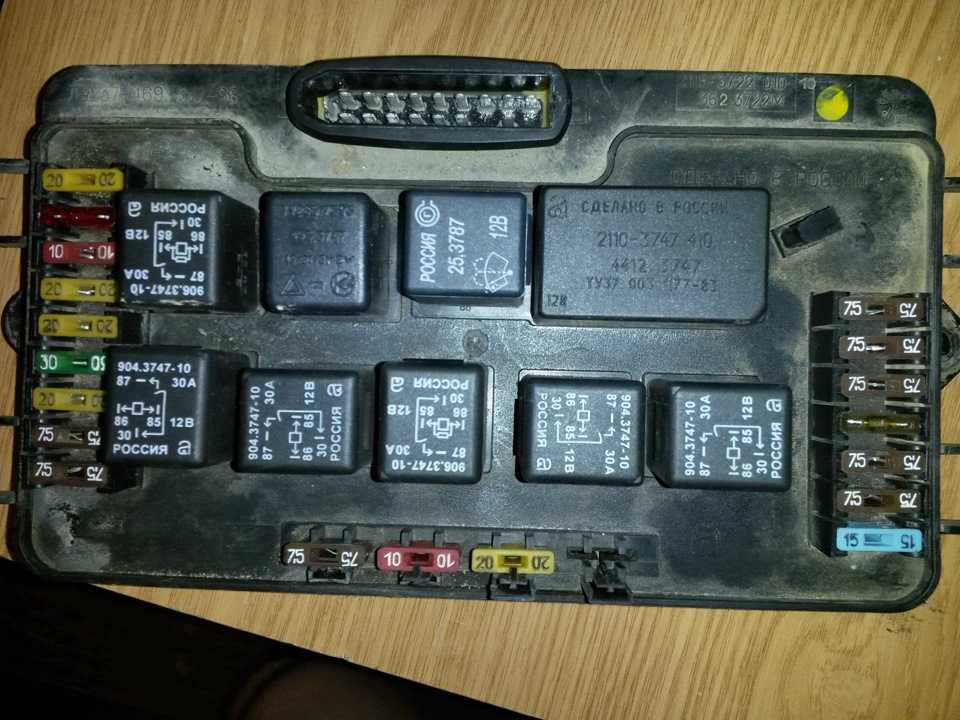

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Нахождение реле вентилятора

Данный элемент необходим для осуществления терморегуляции двигателя машины. Во время движения на малой скорости мотор перегревается, что требует принудительного включения вентилятора охлаждения. Деталь отвечает именно за это.

Вставка также находится внутри салона у ног переднего пассажира. Согласно заводской инструкции, необходимая деталь установлена первой слева. Однако точное место нахождения и порядок может меняться зависимо от года выпуска.

Где находится реле включения вентилятора Ваз 2114

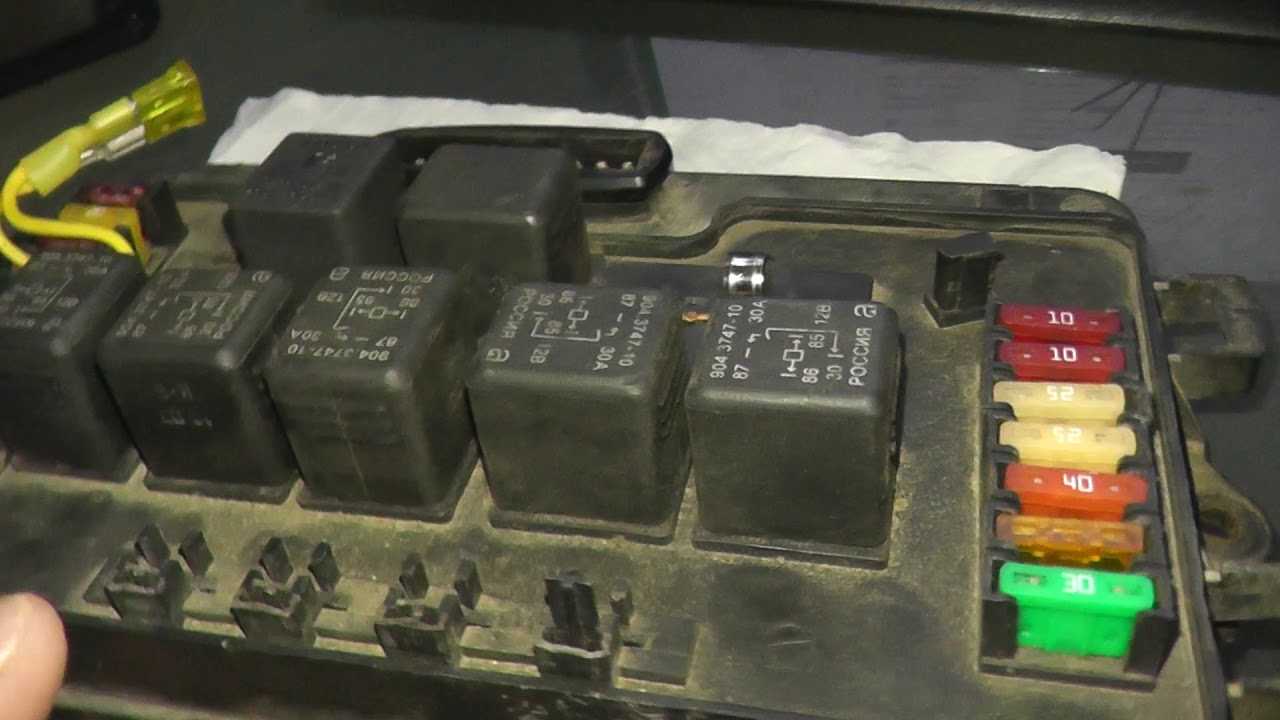

Реле включения головного вентилятора находится внутри основного монтажного блока, расположенного под капотом. Также здесь находится и предохранитель.

Как проверить реле

Непосредственно реле вентилятора проверяется только путем замены элемента на заведомо исправную деталь. Также некоторые автолюбители диагностируют релюшку мультиметром, но способ не оправдывает себя ввиду дешевизны первого.

Как проверить предохранитель вентилятора охлаждения без снятия

Чтобы проверить плавкую вставку F4 достаточно подсоединить к ней примитивную прозвонку. Либо нажать на кнопку клаксона – оба устройства запитаны через единый предохранитель и если не работает один, второй также откажет.

Ваз 2114 принудительное включение вентилятора охлаждения с помощью кнопки и реле

Чтобы переделать заводскую схему и установить принудительное включение головного кулера, следует запастись материалами:

• непосредственно релюшка на 4 контакта;
• клеммные
• кнопка удовлетворительного типоразмера, дизайна;
• 5 метров провода с сечением не более 1мм;
• отвертки и гаечные ключи.

Далее принцип подключения осуществляется по схеме:

Также возможно смонтировать принудительное включение на прямую, но это быстро износит размыкатели.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

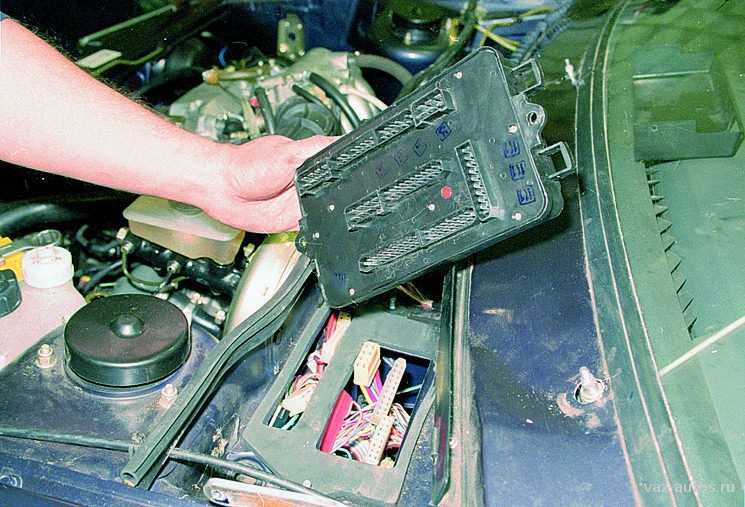

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

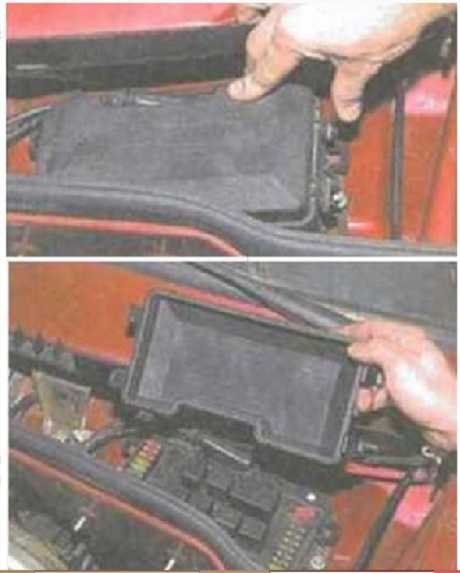

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

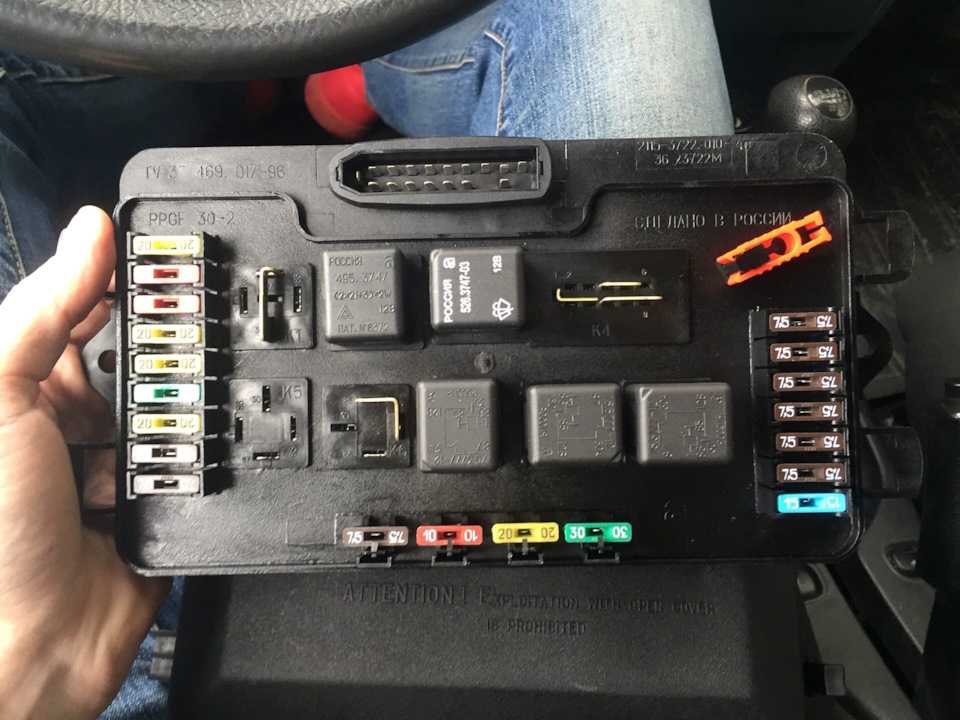

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

• Для топливного насоса. Номинальный ток -15А;
• Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
• Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

• Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
• Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
• Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Реле передних противотуманных фар

В случае с ВАЗ 2114 установка передних противотуманок не входит в набор стандартного оборудования. Они присутствуют только в некоторых комплектациях. Если нет фар, то и реле отсутствует.

При наличии противотуманок впереди, соответствующее реле с завода устанавливают в подкапотное пространство. А конкретно над левым брызговиком.

Зато поменять реле предельно просто:

• возьмите короткую крестовую отвертку;
• открутите болт крепления защитного элемента к кузову;
• визуально или мультиметром проверьте состояние реле;
• замените при необходимости на новое.

Учтите, что выход реле и предохранителей из строя — это возможный признак наличия проблем с электрооборудованием и проводкой. Просто заменить один предохранитель на другой — это не всегда эффективное и правильное решение. Узнайте, что привело к его поломке, устраните эти проблемы, и после этого вставляйте в гнездо новый элемент.
