Все о датчике положения коленчатого вала (дпкв) уаз 405, 406, 409, 4213, 4216 двигателя

Модификации датчика температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405

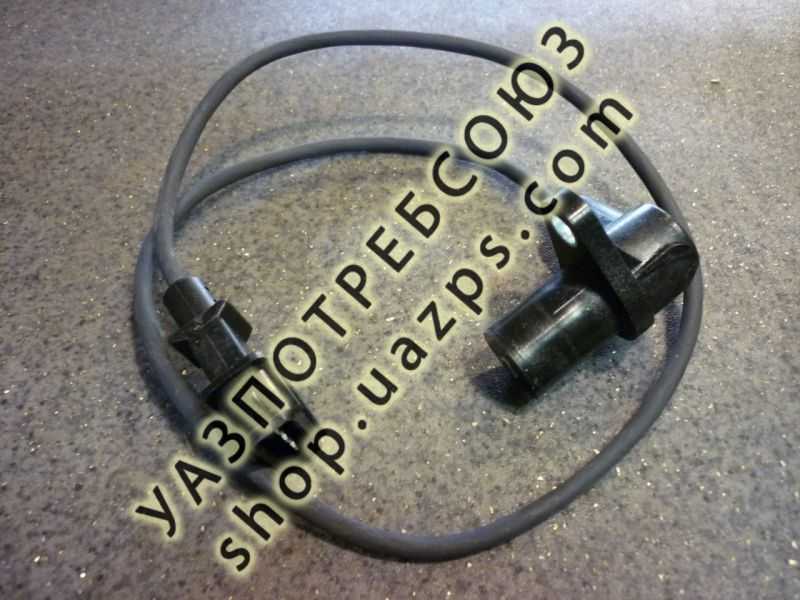

По всем каталогам основной датчик идет с номером 19.3828, но сам когда столкнулся с тем, что пора менять его, то тут оказалось, что стоят разные датчики с завода. Скажу сразу, что у меня в рессивере стоял 40.5226, а на термостате 19.3828.

Покопавшись в интернете, я нашел несколько модификации датчика коленвала ЗМЗ 405

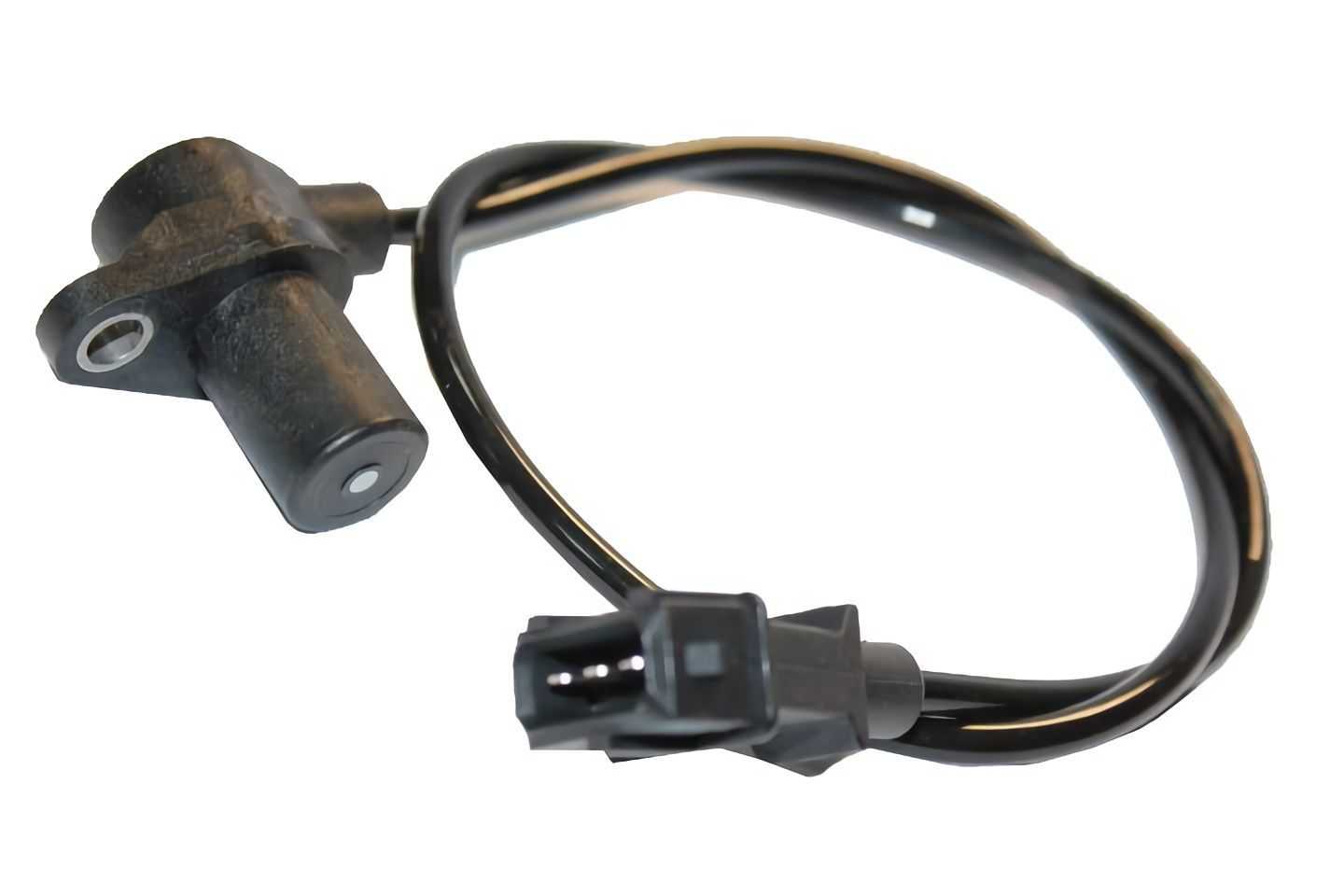

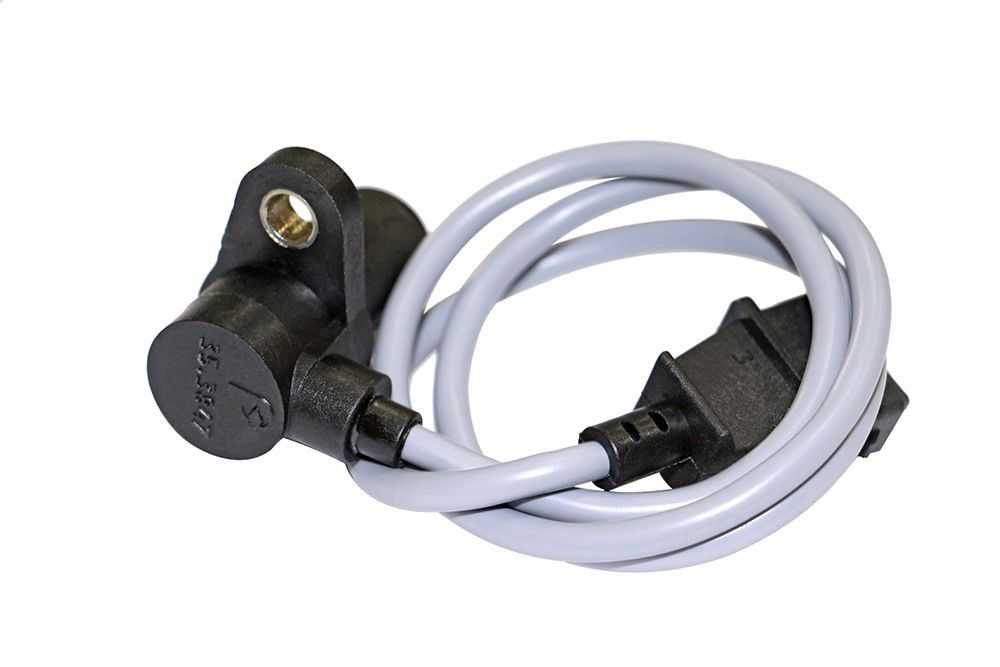

1. Микас 5.4, 7.1, СОАТЭ, VS5.6 19.3828 — черный 40.5226 — коричневый

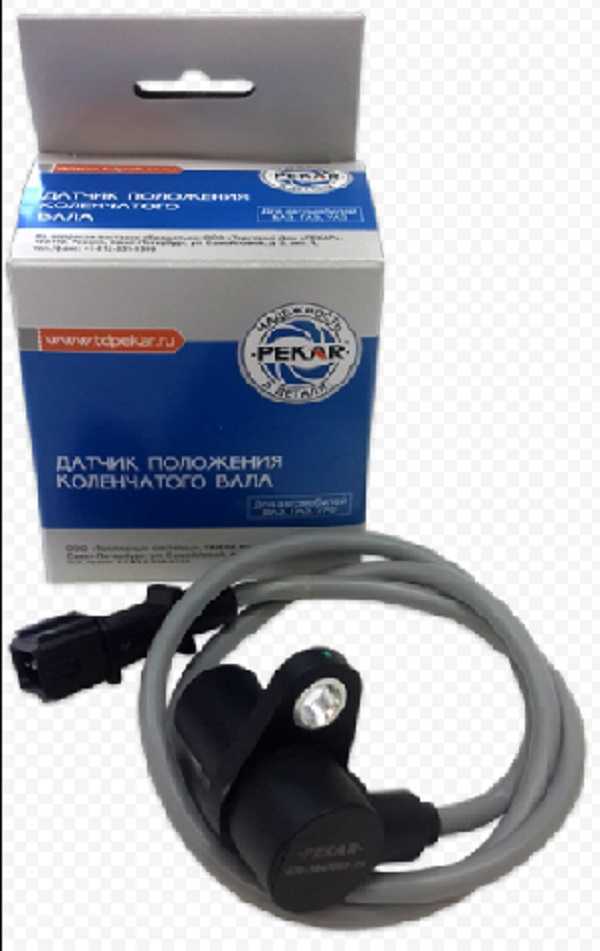

2. Аналог этих датчиков производит LUZAR (LS 0306 406-3851010), Fenox(19.3828000), АвтоТрейд (42.3828)

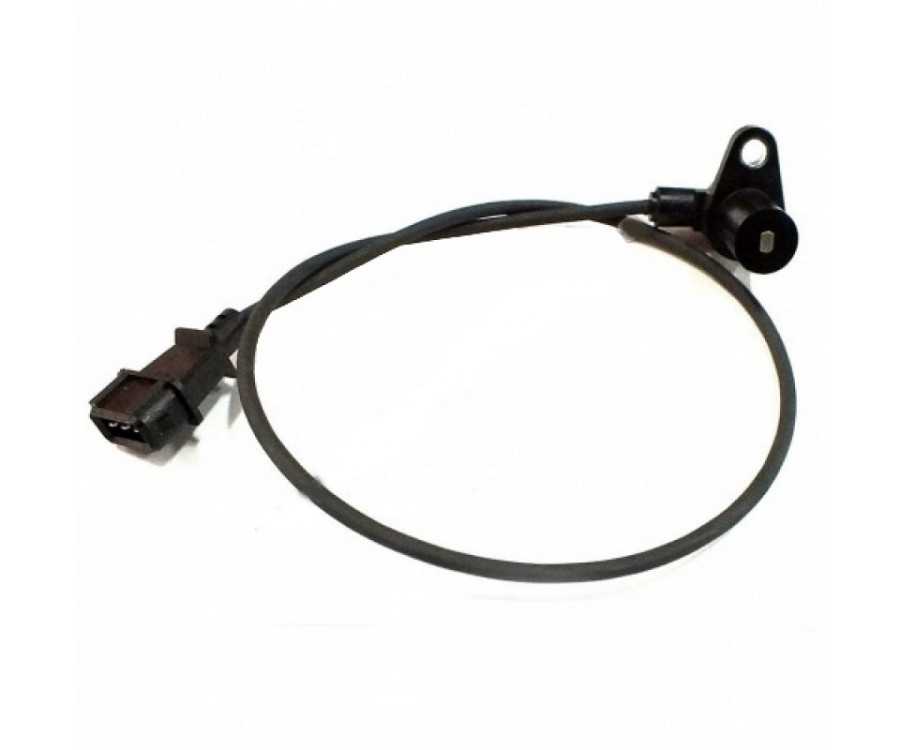

3. Микас -11, СОАТЭ, VS8 40.5215 — серый Аналоги 234.3828 — черный 421.3828 — черный

Все эти аналоги подходят при замене родного датчика ЗМЗ 405.

Снятие и проверка датчика детонации

Выключаем зажигание и отключаем аккумуляторную батарею.

Ключом «на 13» отворачиваем гайку крепления датчика к стенке блока цилиндров (для наглядности впускной трубопровод снят).

Поддев шилом запорную пружину колодки проводов, отсоединяем датчик.

Подсоединяем к выводам датчика вольтметр и, легко постукивая по корпусу датчика твердым предметом, наблюдаем изменение напряжения.
Отсутствие импульсов напряжения указывает на неисправность датчика. Полностью убедиться в неисправности датчика можно только на специальном вибростенде.
Устанавливаем датчик в обратной последовательности.

Датчик синхронизации

Датчик синхронизации – индуктивного типа (2612.1.113 BOSCH или 406.3847113), установлен на переднем торце двигателя внизу, с правой стороны и предназначен для синхронизации работы блока управления с рабочим процессом двигателя.
Датчик представляет собой стержневой магнит с намотанной поверх него обмоткой и заключенный в корпус из высокопрочной пластмассы.
При прохождении зубьев диска синхронизации мимо торца сердечника на выводах датчика возникает сигнал, несущий информацию о частоте вращения коленчатого вала, а отсутствующие на диске синхронизации два зубца вызывают импульс сигнала, по которому блок управления определяет верхнюю мертвую точку (ВМТ) первого цилиндра.
При выходе из строя датчика синхронизации и его цепей работа двигателя невозможна.

ГАЗ 31 105, Принцесса дороги. › Бортжурнал › Замена ДПКВ. Первые признаки выхода ДПКВ из строя.

Вот и пришло время менять ДПКВ. По идее нет особого смысла делать такую запись, но интернет пестрит массой «симптомов», в то же время, те симптомы, которые проявлялись у меня, я почему-то нигде не встречал. Всё описанное ниже будет опираться на простые факты работы машины, максимум, что будет использовано из оборудования — БК (Бортовой Компьютер). Внутри буду вставлять курсивом простые мелочи, они нужны для справки, чтобы избежать лишних вопросов.

Краткая справка

. ДПКВ — самый главный датчик в системе. Без него Вы просто не поедите. Когда он окончательно выйдет из строя, то у Вас не будет искры, вообще. Именно благодаря этому датчику ЭБУ «знает» в каком положении находится коленчатый вал двигателя. Исходя из этого происходит расчёт впрыска и зажигания. Для примера. Без ДМРВ авто будет еле ехать, тупить, холостые пропадут, но машина поедет. Без датчика температуры также. Мотор тупит, толком не работая. И т.д. и т.п. А вот без ДПКВ он вообще работать не будет. Потому со мной всегда этот датчик.

За всё время жизни авто, а это почти 11 лет и почти 56 000 км пробега. Я менял ДПКВ 2 раза. Вот и пришёл 3 раз. Все эти замены были объедены едиными симптомами. Причём как под копирку. Я постараюсь описать их максимально подробно. Описывать буду в порядке их появления, т.е. в начале тот, который появлялся первым.

Симптом №1

Изредка в памяти ЭБУ сохраняется ошибка №53, статус — накопленная. Видно только по записи в БК.

Симптом №2

Ошибка появляется всё чаще. После запуска мотора может загораться лампа ошибки, но на работе авто это никак не отражается. Ошибка 53, по прежнему присутствует и имеет статус накопленной.

Симптом №3

Машина заводится немного дольше. Т.е. Вам приходится дольше крутить стартером, буквально 1-2 оборота. После запуска в ЭБУ стабильно записана ошибка №53. Со временем симптом прогрессирует.

Симптом №4

Машина может в какой-то из моментов не завестись. После неудачного запуска в памяти ЭБУ ошибка №53, по прежнему накопленная. Симптом также со временем прогрессирует.

Симптом №5

Во время работы мотор может начать подтряхивать, случаются редкие «непонятки», мотор теряет обороты. В эти момент загорается CHEK и тухнет (ЭБУ вновь указывает на ошибку №53).

Подведя итог. ДПКВ просто начинает работать нестабильно. А при пуске, когда обороты низкие и напряжение на магните ДПКВ минимально, его неисправность чаще проявляет себя. Как ни крути ДПКВ магнит — со временем работы его характеристики ухудшаются, показания имеют большую погрешность, а метка ДПКВ, как и остальные зубья, имеют нестабильность (отлично видно по осциллографу).

Я ждать не желал. И потому, как заметил, что запуск авто сопровождается включением CHEK и появлением ошибки ДПКВ — сразу решил заменить.

В принципе у меня в багажнике был новый ДПКВ. Я купил его относительно давно. Уже не помню где и как, помню, что меня устроил производитель и сам ДПКВ. Но всё же я подумал, что нужно купить новый, его в багажник, а тот, который катался со мной, поставить. Но пройдясь по магазинам увидел следующее. ДПКВ сделан кувалдой. Куча неаккуратной выплавки, провод заходящий в ДПКВ не залит и в сам ДПКВ может попасть влага. На упаковке толком ничего не указанно. Магнит грубо обработан и слабо примагничивает. По факту, он должен очень сильно держать металл. Усилие на отрыв должно быть ощутимо. В итоге, ввиду отсутствия времени, решил поставить тот, который был в багажнике. Вот он сам.

Источник

Неисправности датчика коленвала двигателя

Неисправности датчика коленвала двигалки 409	Способы устранения
1.Нестабильное вращение нагретого движка на порожних оборотах. Лампа чек хаотично загорается при функционирующем агрегате. Самопроверка компьютера принимает код 53.	Проверьте установочный зазор меж ДПКВ и синхронным диском. Он вынужден равняться 0,5-1,2. Правильнее выставить 0,8-0,9 мм. Для этой цели нужно счистить немного посадочное место прибора на выступи крышки. Очищение производить с поэтапной проверкой зазора.. Отремонтируйте вероятные торцевые биения шкива кардана Поменяйте электро датчик на рабочий. Обследуйте соединение экрана с корпусом движителя Протестируйте и устраните поломку высоковольтных проводов сферы поджигания
2.Бензодвигатель не заводится или пускается и останавливается. Само диагностика ЭБУ определяет шифр повреждения 53.	Исследуйте: Вероятную перекоммутирование и повреждение линий 48 и 49 Установочный расстояние промеж ДПКВ и синхронным кругом
3.Бензодвигатель не заводится, не подхватывает. Само диагностика ЭБУ не регистрирует ключей поломок. Когда число оборотов кардана равняется “0” в способе продувки цилиндров воздухом (стартерное вращение мотора при открытой заслонке.	Выясните: Подсоединение прибора к связке проводов Наличие синхронных неисправностей линии 48 и 49 Исправность катушки электро датчика – поменяйте его

Примечание:Стоит отечественный измеритель кардана на движителе 409. Машина УАЗ 31602 пробежала 80000 с хвостиком. нареканий на прибор нет. Но Я установил зазор между его торцом и синхродиском 0,8-0,9 мм.

Ошибки датчика положения коленвала

В табличной форме представлены ошибки датчика коленвала, которые замечает самодиагностика ЭБУ автомобиля.

Коды ошибок электро датчика синхронизации 409.10 с Микас 7.2:
Код ошибки колен вала автодвигателя 409	Название поломки	Обстоятельства определения
027	Поломка линии прибора положения коленчатого вала	При верчении кардана
028	Повреждение сети электро датчика положения кардана	При кручении коленчатого вала
029	Дефект магистрали датчика положения коленчатого вала	При верчении кардана
053	Нарушение проводов электро датчика положения кардана	При кручении коленчатого вала

Проверка и замена катушек зажигания

Выключаем зажигание и отключаем аккумуляторную батарею.

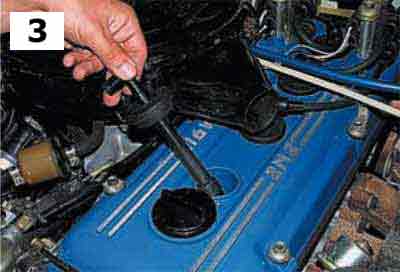

Отсоединяем две колодки проводов от выводов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от выводов вторичной обмотки катушки зажигания.

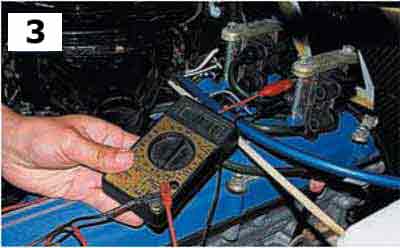

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.
У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4–0,5 Ом.

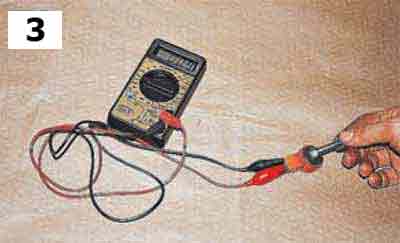

Чтобы получить точное значение измерений, соединив между собой щупы тестера, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и измеряем сопротивление вторичной обмотки катушки.

…ключом «на 12» отворачиваем два болта крепления катушки к крышке головки блока цилиндров…

…и снимаем катушку.
Устанавливаем катушку и подсоединяем к ней провода в обратном порядке.
Аналогично проверяем и при необходимости заменяем вторую катушку.

Проверка датчика

Датчик коленвала марки ЗМЗ 406 работает на основе эффекта Холла, устанавливается в торцевой части головки блока цилиндров. Информация о положении поршня при сжатии, которая поступает на ЭБУ, позволяет соблюдать последовательность впрыска топлива. Неисправность переводит в резервный режим работы всю топливную систему.

О необходимости проверки ДПКВ ЗМЗ 406 свидетельствуют следующие признаки:

• снижение динамических характеристик;
• обороты меняются по неизвестным причинам или «плавают» в холостом режиме;
• физические нагрузки приводят к детонации;
• включена лампа сигнализатора на панели приборов;
• двигатель не запускается.

Перед тем как проверить датчик, следует осмотреть целостность корпуса, проводов, разъемов, а также удостовериться в отсутствии мусора, инородных деталей. Наличие механических повреждений указывает на неисправность. Если видимых повреждений не выявлено, проверку можно выполнить следующими способами:

• Определение сопротивления обмотки. Несложный метод, который дает исчерпывающую информацию. Для проверки понадобится тестер-мультиметр, который необходимо включить в режим омметра. Для исправного ДПКВ полученное значение будет в диапазоне 800–900 Ом.
• Путем измерения индуктивности. Данным способом можно воспользоваться, если мультиметр имеет встроенную функцию проверки индуктивности. Полученные значения должны быть в пределах 200–400 мГн.
• Проверка осциллографом. Такой способ позволит получить полную информацию о состояние и работе датчика.
• С помощью электрической схемы, которую можно собрать самостоятельно. Кратковременный сигнал светодиода при приближении металлического предмета свидетельствует об исправности.
• Установить новый датчик и проверить работу двигателя.

Выбор способа диагностики зависит от наличия необходимого оборудования.

Симптомы неисправности датчика коленвала

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Как проверить датчик коленвала ?

Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки прибора синхронизации .

• 1.Контроль с помощью электрического тестера:
  • Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика. При разрыве, отсутствует сигнал – прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ сломан.
  • Включаем тестер на показания сопротивления и измеряем его у катушки датчика, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.
• 2.Измерение показаний индуктивности датчика синхронизации:
  • Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в ДПКВ, в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами:
    • мега омметр;
    • сетевой трансформатор;
    • измеритель индуктивности;
    • вольтметр (желательно цифровой)
  • Мерить индуктивность обмотки нужно меж клеммами 1 и 2. Она обязана располагаться между значениями 200-400мГн. Когда получен итог крепко различающийся от обозначенного, значит сломан датчик.
  • Дальше нужно замерить противодействие изолирующей оболочки меж обмоткой катушки. Для сего применяется мега омметр. На нем устанавливается выходное усилие 500В. Полученное показание сопротивления изоляции не надлежит быть меньше 0,5МОм. Когда меньше, значит пробой изоляции катушки и вероятность возникновения межвиткового коротыша. Что подтверждает поломку ДПКВ.
  • Размагничивание прибора можно выполнить за действуя сетевой трансформатор
• 3.Тестирование с использованием осциллографа:
  • Cамый безупречный способ. С поддержкой сей методы возможно узреть контролируемое показание и увидать последовательность возникновения импульса. Испытание ДПКВ возможно выполнять на движке и демонтированном с него. Для испытания необходим осциллограф и программное обеспечивание к нему.Испытание ДПКВ снятом с движителя выполняется в надлежащей очередности:
    • Подключить контакты осциллографа к клеммам катушки ДПКВ. Без разницы какой к плюсу или минусу
    • Включить программу функционирования с осциллографом
    • Помахать любым железным объектом перед ДПКВ
    • Когда датчик положения коленчатого вала рабочий, то при прохождении железного объекта перед ним начнет образовываться график на экране.

      Разрыв в осциллограмме на работающем авто моторе означает проход синхродиска около ДПКВ в месте отсутствия 2 зубьев

Как проверить ?

Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки датчика коленвала .

• 1.Контроль с помощью электрического тестера:
  • Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика коленвала 405, 406, 409, 4213, 4216 двигателя. При разрыве, отсутствует сигнал — прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ (датчик синхронизации) сломан.
  • Включаем тестер на показания сопротивления и измеряем его у катушки датчика коленвала, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.
• 2.Измерение показаний индуктивности датчика синхронизации 405, 406, 409, 4213, 4216 двигателя:
  • Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в датчик положения коленчатого вала (ДПКВ), в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами:
    • мега омметр;
    • сетевой трансформатор;
    • измеритель индуктивности;
    • вольтметр (желательно цифровой)
  • Мерить индуктивность обмотки датчика коленвала 405, 406, 409, 4213, 4216 двигателя нужно меж клеммами 1 и 2. Она обязана располагаться между значениями 200-400мГн. Когда получен итог крепко различающийся от обозначенного, значит сломан датчик.
  • Дальше нужно замерить противодействие изолирующей оболочки меж обмоткой катушки датчика коленвала. Для сего применяется мега омметр. На нем устанавливается выходное усилие 500 В. Полученное показание сопротивления изоляции не надлежит быть меньше 0,5 МОм. Когда меньше, значит пробой изоляции катушки и вероятность возникновения межвиткового коротыша. Что подтверждает поломку ДПКВ (датчика синхронизации).
  • Размагничивание прибора можно выполнить за действуя сетевой трансформатор

• 3.Тестирование датчика коленвала 405, 406, 409, 4213, 4216 двигателя с использованием осциллографа:

  • Cамый безупречный способ. С поддержкой сей методы возможно узреть контролируемое показание и увидать последовательность возникновения импульса. Испытание ДПКВ (датчика синхронизации) возможно выполнять на движке и демонтированном с него. Для испытания необходим осциллограф и программное обеспечивание к нему.
    Испытание датчика коленвала снятом с движителя выполняется в надлежащей очередности:
    • Подключить контакты осциллографа к клеммам катушки ДПКВ (датчика синхронизации) 405, 406, 409, 4213, 4216 двигателя. Без разницы какой к плюсу или минусу
    • Включить программу функционирования с осциллографом
    • Помахать любым железным объектом перед датчиком положения коленчатого вала (ДПКВ) (датчиком синхронизации)

    • Когда датчик коленвала рабочий, то при прохождении железного объекта перед ним начнет образовываться график на экране.

      Разрыв в осциллограмме на работающем авто моторе означает проход синхродиска около ДПКВ в месте отсутствия 2 зубьев

Видео — Проверка датчика коленвала двигателя 405, 406, 409:

Проверка и замена датчика синхронизации

Отключаем аккумуляторную батарею.

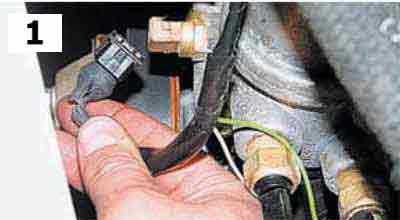

Тонкой отверткой или шилом снимаем пружинный фиксатор колодки проводов…

…и отсоединяем колодку проводов датчика синхронизации.

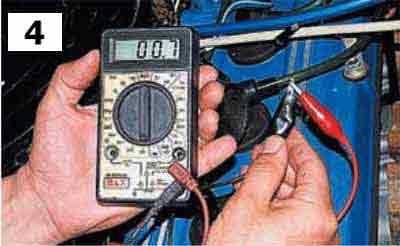

Подсоединяем омметр к центральному и одному из боковых выводов.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700–900 Ом.
Для дальнейшей проверки исправности датчика снимаем его с двигателя (см. ниже).
Снимаем брызговик двигателя (см. раздел «9.1.1. Снятие и замена наружных деталей кузова»).

Ключом «на 10» отворачиваем болт крепления датчика к блоку цилиндров…

…и вынимаем датчик из отверстия.
Отогнув две скобы крепления провода датчика к двигателю,…

…снимаем датчик.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр.

Быстро подносим металлический стержень к сердечнику датчика. Если датчик исправен, на приборе наблюдаются скачки напряжения.
Неисправный датчик заменяем.
Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.
Зазор должен быть в пределах 1–1,5 мм.

Классификация

В зависимости от того, какой физический процесс используется в основе работы датчика коленвала, выделяют три основных вида:

• Магнитный (индуктивный) — сигнал формируется в момент прохода специальной метки через образованное магнитное поле, не требует отдельного питания, может выступать в качестве датчика скорости. Достаточно прост в использовании.
• Работающий на основе эффекта Холла — сигнал формируется путем перекрытия появившегося поля специальным синхронизирующим диском, дополнительно может выступать в качестве распределителя зажигания. Точность полученных показателей достигается за счет сложной конструкции.
• Оптический — информация для ЭБУ формируется путем прерывания оптического потока, в результате данного процесса возникает импульс напряжения. Задымление или загрязнение могут привести к неточностям результатов.

Проверка и замена датчика синхронизации ЗМЗ-406

Датчик синхронизации — индуктивного типа (2612.1.113 Bosch или 406.3847113) установлен на переднем торце двигателя внизу, с правой стороны и предназначен для синхронизации работы блока управления с рабочим процессом двигателя

Датчик представляет собой стержневой магнит с намотанной поверх него обмоткой и заключенный в корпус из высокопрочной пластмассы.

При прохождении зубьев диска синхронизации, мимо торца сердечника на выводах датчика возникает сигнал, несущий информацию о частоте вращения коленчатого вала, а отсутствующие на диске синхронизации два зубца вызывают импульс сигнала, по которому блок управления определяет верхнюю мертвую точку (ВМТ) первого цилиндра.

При выходе из строя датчика синхронизации и его цепей работа двигателя невозможна.

Блок управления занесет в память код неисправности и включит лампу сигнализации КМСУД на приборной панели.

Проверка датчика синхронизации

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Тонкой отверткой или шилом снимаем пружинный зажим колодки.

Отсоединяем разъем датчика синхронизации.

Подсоединяем омметр к центральному и одному боковому выводу.

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.

Для дальнейшей проверки исправности датчика снимаем его с двигателя.

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр

Быстро подносим металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.

Неисправный датчик заменяем.

Снятие датчика синхронизации

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя

Вынимаем датчик из отверстия.

Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз

Устанавливаем датчик в обратной последовательности.

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

Датчик детонации

Датчик детонации (0261231046 Bosch или GT 305) – пьезоэлектрического типа, установлен на блоке цилиндров двигателя под впускным трубопроводом четвертого цилиндра. Датчик воспринимает вибрации стенки блока, вызванные ударными волнами, образующимися при детонационном сгорании в цилиндрах, и выдает на соединительные контакты переменное напряжение, соответствующее уровню детонации двигателя. Блок
управления отфильтровывает сигналы, появляющиеся в результате случайных механических воздействий.
При выходе из строя датчика или неисправности в его цепи электронный блок управления перейдет в резервный режим работы с заведомо поздним углом опережения зажигания, включит лампу сигнализатора СЗ и запишет в память код неисправности (см. таблицу «Коды неисправностей»).

Снятие и проверка датчика абсолютного давления

Выключаем зажигание, отключаем аккумуляторную батарею.

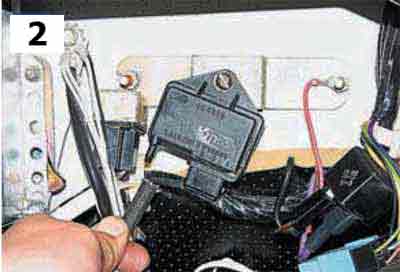

Поддеваем тонкой отверткой или шилом пружинный фиксатор колодки проводов…

…и отсоединяем колодку от датчика.

Снимаем шланг со штуцера датчика.

Отверткой отворачиваем винт крепления датчика и снимаем датчик.
Проверяем датчик на специальном стенде.
Для того, чтобы убедиться в исправности датчика,…

…надеваем на выводы «1» и «2» датчика короткие обрезки полихлорвиниловой трубки небольшого диаметра.

Вставляем в трубки оголенные концы проводов от источника постоянного тока напряжением 5 В: «плюс» к выводу «1», «минус» – к выводу «2».
Подсоединяем «плюсовый» щуп вольтметра к выводу «3», а «минусовый» – к отрицательному выводу источника тока.
При создании разрежения в датчике (например, ртом через шланг)…

…напряжение на выходе исправного датчика должно уменьшаться.
Датчик абсолютного давления неремонтопригоден, неисправный – заменяем.
Устанавливаем датчик в обратной последовательности.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Основные функции

Конструкция представляет собой сам датчик, который располагается в специальном корпусе (из пластика или алюминия) и задающий диск. Также предусмотрен стандартный разъем, через который устройство подключается к системе управления.

Предназначен для отслеживания и фиксации рабочих характеристик двигателей (положение и частота вращения). Полученные данные передаются на электронный блок управления (ЭБУ) и позволяют решать широкий спектр задач: от определения положения поршней до контроля топливной системы.

Несмотря на достаточно простое устройство, ДПКВ ЗМЗ 406 является критически важным элементом любого двигателя.

Аналоги датчика коленвала

Аналоги датчика коленвала 23.3847, устанавливаемого на двигателях 4213, 406, 409, 514, являются следующие датчики синхронизации:

• ДС-1 – производства предприятия “Пегас” с каталожным номером 406.3847060-01;
• Датчик коленвала производства фирмы “Пекарь”, с каталожным номером 406-3847060-01;
• Сенсор 35.3847, производства предприятия Пензы;
• Датчик синхронизации с каталожным номером 0406.3847060-01, производство предприятия СОАТЭ;
• Устройство синхронизации 403.3847, производство компании АвтоТрейд;
• Датчик коленвала 0 261 210 113, производства фирмы BOSCH;
• Сенсор 406.3847060-01 Ctr, производство фирмы “Cartronic”.

Аналогами датчика синхронизации (ДС-3) “ПЕГАС” с каталожным номером 40904.3847010-01 являются:

• Прибор синхронизированный кардана (ДС-3) “Пекарь” – 40904-3847010
• ДПКВ (ДС-3) Cartronic – 40904.3847010-01 (подобие 0 261 210 302)
• Электро датчик положения коленчатого вала BOSCH 0 261 210 302

Датчик температуры воздуха ЗМЗ 406 – где находится и за что отвечает

На автомобилях ГАЗель с двигателем ЗМЗ 406 используется несколько датчиков, которые контролируют работоспособность системы. Одним из таких датчиков и является ДТВВ или датчик температуры воздуха.

Как я уже успел заметить выше ДТВВ установлен за воздушным фильтром в впускном коллекторе.

Датчик температуры воздуха ЗМЗ 406

Его роль в работе автомобиля небольшая, он дает корректировку поступления топливно воздушной смеси в зависимости от температуры воздуха на впуске. То есть измеряет температуру воздуха, которая проходит через короб воздушного фильтра.

Так как у нас летом воздух более разряженный (теплый воздух), а зимой холодный воздух более плотный, ЭБУ считывает показания этого датчика и вносит небольшие изменения в количество подаваемый массы топлива в ДВС.

ЗМЗ-409

В модели ЗМЗ-409 используются два одинаковых датчика температуры воздуха и жидкости версии 19.3828. Они оба отдают свои показатели на блок управления для последующей обработки сигнала и обеспечения комфортного для двигателя климата. Помимо этого устройства обеспечивают снижение топливного расхода и повышения эффективности работы автомобиля. Слежение за измерителями должно носить регулярный характер.

В случае любых неисправностей рекомендуется немедленно обращаться в сервисный центр. Однако благодаря удобному устройству и доступности деталей, есть возможность починить всё самостоятельно, если существует понимание, как и что, работает. Также рекомендуется пользоваться паспортом автомобиля, даже если вы его хорошо знаете, дабы ничего не забыть и прочесть все предостережения по его ремонту.

Назначение и принцип действия ДПКВ

Функция прибора определять позицию кардана движка в определенное время для компьютерного управления исполнительными устройствами и согласования функционирования системы газораспределения. Он служит для обеспечения образования импульсов от (60-2) зубьев диска, то есть помечает вращение кардана на секторные отметины. Угловой ход одного зуба, вместе с промежутком до следующего, равна 6o поворота коленчатого шпинделя.Он функционирует совместно с зубчатым кругом, размещенным на шкиве кардана. Круг имеет 60 зазубрин с пропуском в 2 целых выступа. Вырез на круге служит началом отсчета расположения коленвала. Начало 20-го (за вырезом) зубчика (Нумерация зубцов начинается от выреза по часовой стрелке) отвечает ВМТ первого или четвертого цилиндра.

Специфика действия датчика коленвала состоит в образовании ЭДС переменного тока синусоидального вида в его катушке при прохождении металлического зубчика круга с выступами возле его конца. Посредине выступа (его задний срез) нулевая амплитуда импульса. При прохождении выреза зубчатого круга прибор молчит. От этого места автомобильный компьютер начинает отсчет. Когда подходит 20 зазубрина круга синхронизации ЭБУ отмечает расположение поршней первого или четвертого горшков в ВМТ. Таким образом автомобильный компьютер знает что где располагается в движителе.

Поломка ДПКВ ведет к остановке движителя.

Снятие и проверка датчика температуры

Отключаем аккумуляторную батарею.
Шилом или тонкой отверткой поддев пружинный фиксатор колодки проводов,…

…отсоединяем колодку от датчика температуры.«5.1.3. Замена насоса и охлаждающей жидкости»

Ключом «на 19» отворачиваем…

…и снимаем датчик.
Собираем схему проверки датчика температуры (рис. 1).

Рис. 1. Схема проверки датчика температуры: 1 – переменный резистор 10 кОм; 2 – аккумуляторная батарея; 3 – вольтметр; 4 – миллиамперметр; 5 – датчик.

Последними подсоединяем провода к клеммам аккумуляторной батареи, убедившись, что схема собрана правильно.

Переменным резистором при помощи миллиамперметра устанавливаем ток в цепи в интервале от 1 до 1,5 мА.

Вольтметром измеряем напряжение в цепи при комнатной температуре (около 20 °С).

Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100 °С воду, по показаниям вольтметра составляем тепловую характеристику датчика.
У исправного датчика напряжение в цепи должно быть близким к величинам, указанным в таблице.

Характеристика датчика температуры (для датчика 19.3828 с током питания 1,5 мА)

Температура, °С	Напряжение, В
25	2,98
30	3,03
40	3,13
50	3,23
60	3,33
70	3,43
80	3,53
90	3,63
100	3,73

Неисправный датчик заменяем.
Устанавливаем датчик температуры в обратной последовательности, нанеся на его резьбу герметик.

Основные функции

Конструкция представляет собой сам датчик, который располагается в специальном корпусе (из пластика или алюминия) и задающий диск. Также предусмотрен стандартный разъем, через который устройство подключается к системе управления.

Предназначен для отслеживания и фиксации рабочих характеристик двигателей (положение и частота вращения). Полученные данные передаются на электронный блок управления (ЭБУ) и позволяют решать широкий спектр задач: от определения положения поршней до контроля топливной системы.

Несмотря на достаточно простое устройство, ДПКВ ЗМЗ 406 является критически важным элементом любого двигателя.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Как проверить датчик коленвала Газель Волга ЗМЗ 405 ДВС

И так как же проверить работоспособность датчика коленвала ЗМЗ 405 и 406. Для этого нам понадобится: простой тестер (или как его еще называют эска). И выставляем уровень замера на диод

Далее берем датчик коленвала и начинаем прозванивать его измеряя сопротивление. Для этого зажимаем 1 и 3 контакт датчика. Как видно из скриншота сопротивление приблизительно равно: 696 Ом.

Теперь проверяем в обратном порядке, зажимаем 3 и 1 контакт датчика. Если он прозванивается то контакты рабочие.

Теперь проверим сам датчик на индуктивность. Для этого зажимаем 1 и 3 контакт и любым железным предметом прикасаемся к фишке как показано на изображении. Если значение изменяется то датчик рабочий.

Снятие свечей зажигания

Свечи зажигания установлены в колодцах крышки головки блока цилиндров.

Вынимаем наконечник.

Свечным ключом «на 21» с удлинителем и резиновым кольцом внутри отворачиваем свечу…

…и извлекаем ее из колодца.
Аналогично снимаем остальные три свечи.

У исправно работающей свечи цвет юбки изолятора центрального электрода должен быть серым или светло-коричневым.
Перед установкой новой свечи проверяем зазор между ее электродами. Убеждаемся, что уплотнительная шайба на месте и не деформирована.

Зазор между электродами свечи проверяем круглым проволочным щупом-калибром.
Для этого удобен специальный ключ, предназначенный для технического обслуживания системы зажигания, с набором необходимых щупов.

Аккуратно подгибая или отгибая боковой электрод, добиваемся зазора 0,7–0,85.
Свечу заворачиваем сначала от руки (без воротка), затем затягиваем моментом 3,1–3,8 кгс.м.

Где находится датчик коленвала ?

В этом разделе указано место, где находится датчик коленвала двигалки 405, 406, 409, 4213, 4216. Представлена конкретная точка установки приборчика.

Он смонтирован в передней части сердца машины, справа, внизу на выступе передней крышки блока цилиндров. Прикреплен метизом М6 под голову 10. Нормальный промежуток меж его торцом и зубчиком диска синхронизации обязан равняться 0,5-1,2 мм. Для его стабильного функционирования установите зазор 0,8 мм. Для этого необходимо прошлифовать посадочное место прибора наждачной бумагой. К связке проводков датчик коленвала подключается с поддержкой трехконтактной розетки с рамочной пружиной.

Где стоит ДПКВ на движке УМЗ 4213, 4216

Hасположение датчика коленвала организовано в передней части двигалки, справа, на фланце крышки шестерен распредвала. Номинальный зазор между торцом приборчика и зубом диска синхронизации находится в пределах 0,51-2 мм.

Видео – обзор датчика коленвала.

Проверка высоковольтных проводов и наконечников свечей

Для проверки провода вынимаем его наконечники из катушки зажигания и наконечника свечи.

Омметром измеряем сопротивление провода высокого напряжения.
У исправных проводов 1-го и 2-го цилиндров оно должно быть не более 1000 Ом, а 3-го и 4-го – не более 900 Ом.
Угловой наконечник свечи (48.3707200) выполнен из полибутилентерефталата. В нем установлено помехоподавительное сопротивление, снижающее уровень радиопомех, возникающих при работе двигателя.

Для проверки исправности наконечника вынимаем его из крышки головки блока цилиндров.

Омметром измеряем сопротивление наконечника, которое не должно превышать 5,60 кОм.
