Не крутит стартер ваз 2114 инжектор 8 клапанов в мороз, причины

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

1 – контактная группа проводки от дверей к колодке панели приборов;
2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
7 – электронный блок упарвления центральным замком;
8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
10 – клемма подключения штатной акустической системы;
11 – «мама» дверей к правому жгуту подключения электрооборудования;
А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

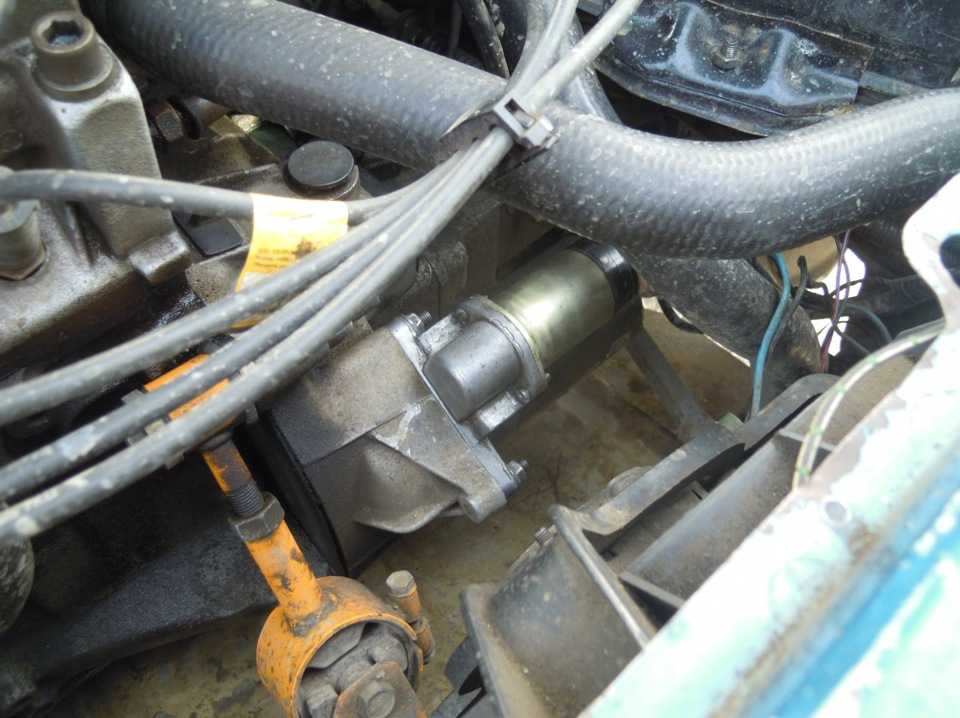

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Видео — как проверить стартер на аккумуляторе:

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

не производить непрерывный старт двигателя длительностью более 15 секунд;
при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;

Защитить автомобиль от грязи поможет жидкое стекло Сканер для самостоятельной диагностики автомобиля

Меховая накидка на автомобильное кресло

Как подключить стартер?

Нормальный запуск двигателя машины невозможен без налаженной системы запуска, и если правильно подсоединить АКБ (аккумуляторную батарею), она без проблем даст сигнал к включению стартера. Из нашей статьи вы узнаете, как подключить стартер в автомобиле, а точнее, как подсоединить тяговое реле самостоятельно.

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.

И представляет собой небольшую коробочку такого вида:

Схема ваз 2114 инжектор 8 клапанов

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

От времени создания автомобиля, а точнее внедрения в него стартера, до наших дней прошло немало времени, но схема сохранилась практически неизменной. Первая схема подключения стартера выгледила примерно как показано на рисунке ниже, сейчас она немного изменилась, в чем расскажу ниже.

Плюс аккумулятора (1) соединяется толстым проводом с клемой стартера (3). Ток стартера при пуске может достигать сотни ампер. Далее плюс, через генератор (2), подается на замок зажигания(5). После замыкания контактов замка зажигания запитывается катушка промежуточного реле (4), которая замыкает свои контакты. Один из контактов реле подключен к плюсовому проводу, следовательно после их замыкания запитются обмотки втягивающего реле. Как работает стартер и втягивающее реле рассмотрим в другой статье.

Такие схемы применялись в автомобилях совецкого производства, иномарки если их и применяли отошли они от таких схем очень быстро. Первые стартера были масивными и имели малый КПД. Следовательно для цепей управления требовались то же не малые токи. Для пропускания этих токов и применяется промежуточное реле. Современные стартера имеют меньшую мощность. Достигли этого путем применения постоянных магнитов на полюсах статора и установкой понижающего редустора у некоторых моделей. Это позволило избавиться от промежуточного реле и подать напряжение от замка зажигания прямо на обмотки втягивающего реле.

string(10) "error stat"

string(10) "error stat"

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Распиновка бортового компьютера ВАЗ 2114

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

цепь, в которую включен замок зажигания;
цепь АКБ зарядная;
цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

очистители фар;
аварийную сигнализацию;
указатели поворота;
очистители лобовых стекол;
контроль исправности лампочек;
электроподъемники;
электрообогрев задних стекол;
клаксон;
фары дальней подсветки;
фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
состояние заслонки дроссельной;
фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
детонации (реагирует на вибрации привода);
слежение за массовым расходом воздуха;
контроль за температурой охлаждающей жидкости;
контроль скорости;
регулирование холостых ходов;
контроль за концентрацией кислорода;
фиксация состояния педали газа;
контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Как замкнуть контакты при помощи отвертки?

Указанный способ применим только в том случае, когда причиной поломки стало втягивающее реле. Если неисправность имеет другую природу, то замыкание контактов может привести к серьезной поломке всего устройства.

Неисправность характеризуется щелканьем из-под капота во время проворота ключа. Щелканье обозначает, что втягивающее реле не может выполнить свои функции. В данной ситуации можно только перемкнуть стартер при помощи отвертки или гаечного ключа. Данное действие позволит передать напряжение на обмотку стартера напрямую.

Для этого рычаг коробки переключения передач нужно выставить на нейтральную скорость, а тормоз максимально затянуть.

Отвертка вставляется между клеммами А и Б, замыкая их. В данном случае инструмент работает в качестве втягивающего реле.

Так как в данной ситуации сделать все самостоятельно достаточно сложно, то лучше привлечь помощника при запуске движка таким способом. Помощник может поместить отвертку между нужными клеммами, тогда как водитель будет замыкать контакты. Если воспользоваться помощью ассистента, это во многом упростит и ускорит процесс.

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Топливная система

Как известно, способ подачи горючего в карбюраторный и инжекторный силовые агрегаты отличается. Тем не менее проявляющие себя неисправности во многом идентичны.

В частности, в обоих случаях бензин подается при помощи насоса. Если в первом работает этот узел на механическом приводе, то во втором на электрическом, создающем довольно высокое давление в системе подачи топлива.

Оба насоса имеют в своей конструкции сетки фильтров, очищающих бензин. Если они засоряются, то двигатель не сможет завестись.

Кроме того, насосный электромоторчик отказывает, если:

отсутствует питание;
произошел обрыв проводки;
не присоединена масса;
сгорел предохранитель.

У карбюраторного агрегата запуск не произойдет, если засорятся жиклеры. Тем не менее опыт доказывает, что чаще всего завестись не могут из-за проблем с топливной системой именно автомашины, приводимые в движение инжекторными моторами. Все дело в том, что в конструкцию таких двигателей входит несколько специальных датчиков, поставляющих данные бортовому компьютеру.

К примеру, если откажет ДПКВ, то почти наверняка машина с места не тронется. Аналогичные неполадки происходят из-за поломки регулятора давления горючего. Могут быть виновны в этом и двигательные форсунки.

Отказ топливного насоса выявляется достаточно просто

Включив зажигание, нужно прислушаться в районе задних сидений, слышен ли характерный звук запуска этого немаловажного узла

Ремонт стартера ВАЗ 2115

Сегодня я Вам постараюсь подробно рассказать о ремонте стартера ВАЗ 2115 своими руками. Статья будет сопровождаться подробным описанием и фотографиями.

Признаки неисправности стартера:— Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.— Перебои напряжения.— Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.— Задержки в отключении стартера.— Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.— Стартер крутит, но не запускает двигатель.Инструменты:— Торцовые ключи на «10″ и «13″.— Крестовая и плоская отвертки.— Прямые руки (желательно) и свободное время.

Ремонт стартера ВАЗ 2115 своими руками

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).

2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13″.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

Теперь собственно сама замена бендикса: возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). Ремонт стартера ВАЗ 2115 своими руками можно считать завершенным, установите стартер на место, подключите аккумулятор и сделайте запуск двигателя.

Напомню, что предыдущая статья была про шумоизоляцию ВАЗ 2115 своими руками.

Как заменить втягивающее реле стартера на ВАЗ 2107 Одной из основных причин поломки стартера на ВАЗ 2107 является выход из строя втягивающего реле. Увидеть первые симптомы неисправности — это когда при повороте ключа зажигания слышны щелчки, а стартер так и не начинает крутить. Сегодня мы рассмотрим

Замена стартера ВАЗ 2110 Публикуем актуальную информацию про самостоятельную замену стартера на ВАЗ 2110. Опытные водители наверняка уже знают весь ход действий, а вот новичкам данная информация будет очень полезна.

Источник

Конструкция и принцип работы

Стартер представляет собой электрическое устройство, служащее для раскручивания коленвала мотора и тем самым — инициации запуска самого двигателя.

Конструктивно он представляет собой электромотор, включающий в себя такие элементы, как:

корпус;
статор (неподвижная обмотка);
ротор, вращающийся на трех втулках — промежуточной и передней, которые расположены в корпусе стартера, и задней, размещенной внутри картера трансмиссии;
бендикс, представляющий собой шестеренку, установленную на задней части вала ротора. Он служит для зацепления с маховиком мотора и передачи ему вращательного движения;
щеточный узел, включающий в себя 4 графитовые щетки, создающие магнитное поле, приводящее ротор стартера во вращение;
втягивающее реле. Кроме типичной для реле функции замыкания/размыкания электрической цепи, выполняет еще одну — передвигает вперед шестерню бендикса и вводит ее в зацепление с маховиком.

При включении зажигания электрический ток поступает через замок на обмотки реле, в результате чего оно срабатывает и, продвигая бендикс вперед, инициирует передачу вращения с него на маховик коленвала, который, раскручиваясь, вызывает запуск ДВС. После того, как контакты реле замкнутся, его питающие обмотки окажутся обесточенными и бендикс под действие возвратной пружины вернется в исходное положение.

Подробная схема стартера ваз 2114, наглядно рассказывающая о его подключении к бортовой сети и принципе действия представлена ниже.

Схема электронной системы управления двигателем (ЗСУД) ВАЗ 2114 для двигателя ВАЗ 11183 (l,6i)

Схема электронной системы управления двигателем (ЗСУД) ВАЗ 2114 объединяет все устройства, участвующие в управлении работой инжекторного мотора. Питание схемы осуществляется от аккумулятора и генератора через контроллер. С помощью датчиков (сенсоров) собираются данные о состоянии двигателя. А с помощью исполнительных устройств производится управление инжекторным мотором.

Где: 1 — свечка поджигания 4 горшка ВАЗ 2114 модели А17ДВРМ (ЗАЗС); 2 — свечка зажжения 3 горшка ВАЗ 2114 модели LR15YC-1 (BRISK«SUPER») — как вариант; 3 — свечка поджигания 2 горшка ВАЗ 2114 модели WR7DC(BOSCH) — как вариант; 4 — свеча зажжения 1 горшка ВАЗ 2114модели BPR6ES(NGK) — как вариант; 5 — соленоид зажжения ВАЗ 2114 модели 2111-3705010-02 (54.37005); 6 — клеммник диагностического разъема; 7 — распылитель 1 цилиндра; 8 — инжектор 2 горшка; 9 — разбрызгиватель 3 горшка; 10 — инжектор 4 цилиндрика; 11 — контроллер; 12 — релюшка подключения бензиновой помпы; 13 — к электровентилятору радиатора мотора; 14 — релюха переключения электровентилятора радиатора движка; 15 — главная релюшка системы управления движителем; 16 — дмрв; 17 — дпдз; 18 — дтож; 19 — регулятор порожнего хода; 20 — дроссель продувки адсорбера; 21 — дпкв; 22 — дд; 23 — измеритель концентрации кислорода; 24 — к переключателю зажжения; 25 — эбу иммобилайзером; 26 — сенсор иммобилайзера с сигнализатором; 27 — измеритель скорости авто; 28 — дополнительный клеммник; 29 — к плюсу аккумулятора; 30 — дпрв; 31 — клеммник для подсоединения к электрической сети авто; 32 — бензиновый модуль.

Описание предохранителей:

F1 — предохранитель контроллера и соединений системы управления мотором;
F2 — предохранитель ЭБУ;
F3 — предохранитель цепи топливной помпы.

Дополнительная информация: Датчик распредвала и его схема подключения и проверки для ВАЗ 2114, 2115, 2113

Запуск с толкача

Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:

Установите рычаг коробки передач в нейтральное положение.
Водитель садится за руль.
Двое помощников толкают машину.
Как только автомобиль немного разогнался, включите первую или вторую передачу.
Поверните ключ в режим запуска ДВС.

Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

вышел из строя бендикс стартера;
сломалось втягивающее устройство;
главная обмотка стартера оборвалась;
замыкание обмотки;
изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня.

Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя. Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

две положительные – от аккумулятора;
две отрицательные, подведенные к массе и замыкающие цепь;

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда. Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.
Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.
