Что делать, если не греет печка на ваз-2114

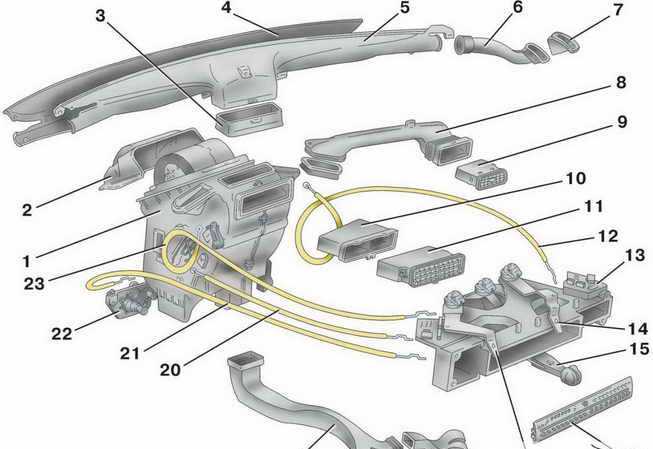

Расположение тросов печки ваз 2114

С водительской стороны снимаем кожух панели. Чуть выше под рулём, не сразу заметный, тросик одет на краник печки. Его и надо укоротить. Я укоротил буквально на 0,5 см, навернув ещё один оборот.

Натянув тросик №20 (регулировка заслонок), я добился поступления горячего воздуха во все боковые воздуховоды. Через некоторое время, отрегулировав и длину тросика №21 (регулировка краника печки), получил горячий воздух уже при температуре двигателя до 60 гр.

Обычно с этим вопросом в автосервисы обращаются новички, которые откатали (или только начали откатывать) на ВАЗ 2114 первый зимний сезон. Дело в том, что есть у машины такая неприятная особенность (здесь передаем привет инженерам волжского автозавода), как проблема с работой печки. Причем у некоторых она появлялась в первую же зиму после покупки нового автомобиля в автосалоне.

Печка функционирует, но на стекло дует холодный поток воздуха

Что делать, если автомобильная печка нормально включается и функционирует, но несмотря на это, стекло обдувает только холодным потоком воздуха? Этот вопрос становится весьма актуальным в ненастную дождливую погоду, так как стекла без обогрева начинают постоянно запотевать. Чтобы устранить эту неполадку, нужно проверить состояние регулятора температуры подачи воздуха, а именно заслонку этого элемента. Если заслонка не закрывается до предела, то стекло обдувается холодным потоком воздуха, а вот ноги пассажиров и водителя будут в тепле, так как поток теплого воздуха распространяется по низу салона. Чтобы привести функциональность печки в норму, нужно сделать следующее:

• найти тросик, который прикрепляется к заслонке регулятора температуры воздуха;
• данный элемент расположен справа от водительского сиденья под накладкой из пластика;
• используя обычные плоскогубцы, нужно просто укоротить длину тросика.

Причины отказа

Мы уже отмечали, что причин отказа от работы обогревателя может быть несколько. А именно:

• Вышедший из строя термостат;
• Образование воздушной пробки;
• Сломанный кран отопителя;
• Забитый радиатор;
• Поломка радиатора;
• Пониженное давление в системе;
• Недостаток антифриза;
• Прогоревшая прокладка БЦ;
• Вышедший из строя электромотор.

Теперь рассмотрим каждую из представленных поломок более детально и разберемся, что же в той или иной ситуации нужно делать.

Термостат

Неисправный термостат — одна из распространенных поломок. Из-за этого жидкость охлаждения, которая циркулирует по контуру, не может должным образом охладиться. От этого происходит отказ самой печки.

Воздушная пробка

Воздушные пробки появляются при выключении двигателя. На тот момент начинается снижение температуры жидкости охлаждения.

Как результат, в верхней части радиатора возникает просачивание воздуха, который постепенно переходит в термостат. Когда происходит новый запуск мотора, насос гонит накопившийся воздух уже в радиатор отопительной системы. В итоге печка совершенно не греет салон.

Чтобы избавиться от воздушной пробки, снимите патрубки и постепенно начинайте заливать антифриз. Доливать следует до максимального уровня бачка.

Сломанный кран

Примечательно, что кран отопителя часто становится основной и самой распространенной причиной неработающего отопителя салона. Краник попросту не может до конца открыться. Причин тому бывает две.

1. Краник полностью вышел из строя, потому подлежит обязательной замене.
2. Устройство не работает должным образом по причине плохой фиксации или деформации тросика обогревателя. Последний располагается возле узла педалей. Для устранения поломки достаточно с помощью плоскогубцев подтянуть трос.

При обнаружении течи и отсутствии подачи горячего воздуха, кран обязательно следует заменить. Поломка легко обнаруживается по жирному налету на стеклах и пятнам с запахом антифриза на полу.

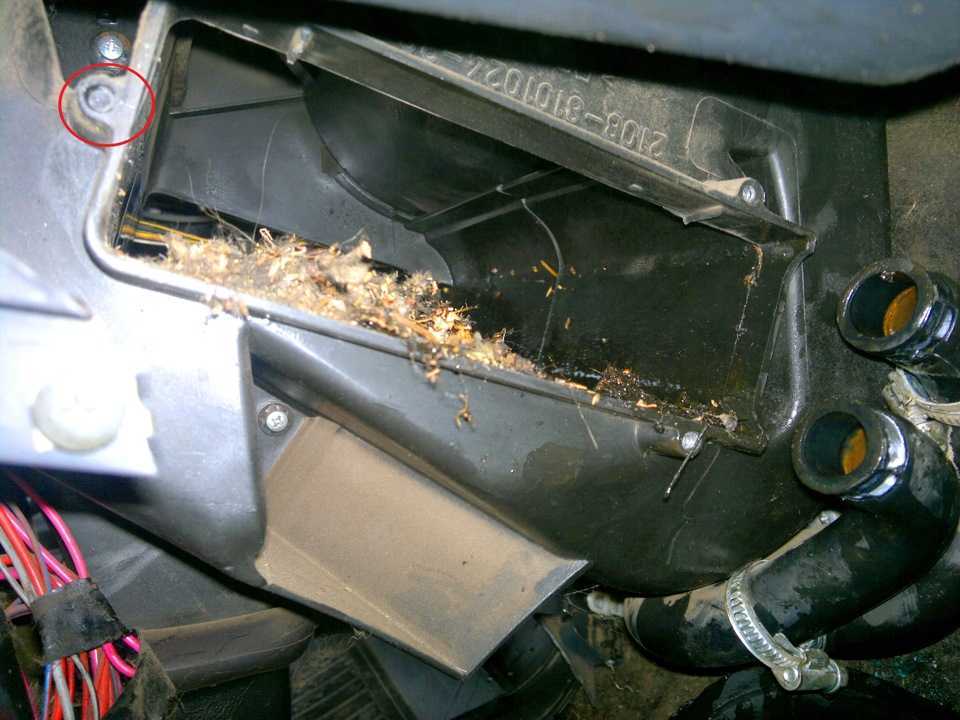

Забитый радиатор

Ваш обогреватель может совершенно не работать, если радиатор окажется забитым всевозможным мусором, грязью. В этом случае может наблюдаться очень слабый поток воздуха из воздуховодов.

Варианта два:

• Прочистить радиатор;
• Заменить агрегат на новый.

Неисправный радиатор

На радиаторы печек многие автовладельцы попросту не обращают внимания до наступления зимы. И когда уже при низких температурах воздуха водитель пытается включить обогрев, оказывается, что радиатор-то не работает или отживает свои последние дни.

С такими ситуациями часто сталкиваются те, кто купил машину еще в теплый сезон и не удосужился проверить состояние радиатора. Выход из ситуации только один — замена.

Если решите делать работу своими руками, настоятельно рекомендуем посмотреть видео инструкции. Так вы сможете разобраться в том, как снимается печка, как выполняется замена отдельных ее элементов или основного агрегата — радиатора.

Пониженное давление в системе

При отсутствии должного уровня давления в системе, печка не сможет работать на холостых. За создание давления отвечает насос, то есть помпа.

Определить, что неисправность обогревателя связана именно с помпой достаточно просто. При движении автомобиля тепло идет в салон. Такую помпу следует поменять на новую.

Недостаток антифриза

Часто обогреватель не обеспечивает должным образом теплом салон по более обыденной причине — из-за недостатка антифриза в бачке.

Чтобы справиться с такой проблемой, достаточно просто подлить недостающее количество жидкости охлаждения.

Прогоревшая прокладка головки БЦ

Нарушение работоспособности печки может возникать в результате прогорания прокладки головки блока цилиндров.

Определить поломку можно по нескольким характерным признакам:

• Жидкость охлаждения приобрела неприятный запах смеси бензина и выхлопа;
• Запах моторного масла приобрел характерные нотки охлаждающей жидкости;
• Из глушителя выходит белый густой дым.

При обнаружении прогоревшей прокладки ее обязательно следует заменить.

Вышедший из строя моторчик

Электрический моторчик, который принимает непосредственное участие в работе печки, не редко ломается или перегорает. Замена — это не всегда правильное решение.

Вполне возможно, мотор не перегорел, а просто нуждается в ремонте. Проверьте, работают ли переключатели температурных режимов обогревателя. Плюс убедитесь в работоспособности реле зажигания. Часто решить проблему можно путем смены неисправного обогревателя.

Для этого освободите его от патрубков, извлеките старую печку и поставьте новую. Здесь речь идет, чтобы вы понимали, о смене радиатора.

Причины снижения эффективности работы

Настройка положения дефлекторов воздуха

Правильная настройка положения дефлекторов воздуха в автомобиле ВАЗ 2114 играет важную роль в обеспечении комфортной и эффективной работы системы отопления и вентиляции. Неправильное положение дефлекторов может привести к неравномерному распределению потока воздуха и неудовлетворительной работе всей системы.

Для настройки положения дефлекторов, вам понадобятся следующие инструменты:

• Отвертка;
• Ключ;
• Настраиваемые дефлекторы (если стандартные не устраивают).

Шаг 1: Откройте воздуховоды

Перед тем как начать настраивать положение дефлекторов, убедитесь, что воздуховоды открыты полностью. Вы можете это сделать, потянув ручку регулятора воздуховодов до упора.

Шаг 2: Осмотрите дефлекторы

Осмотрите дефлекторы воздушного потока на панели приборов и на боковых стойках салона. Убедитесь, что они находятся в хорошем состоянии, без видимых повреждений и трещин.

Шаг 3: Настройте дефлекторы

Используйте отвертку или ключ для настраиваемых дефлекторов, чтобы изменить их положение. Поворачивайте дефлекторы вверх или вниз, чтобы изменить направление потока воздуха. Вы можете также регулировать интенсивность потока воздуха, открывая или закрывая дефлекторы.

При настройке дефлекторов рекомендуется начинать с настройки дефлекторов на панели приборов, затем переходить к настройке боковых дефлекторов. Это позволит более равномерно распределить поток воздуха по салону автомобиля.

Шаг 4: Проверьте работу системы

После настройки положения дефлекторов, проверьте работу системы отопления и вентиляции. Убедитесь, что поток воздуха равномерно распределяется по всем воздуховодам и дефлекторам. При необходимости произведите дополнительную настройку.

Правильная настройка положения дефлекторов воздуха в автомобиле ВАЗ 2114 позволит создать комфортные условия в салоне в любое время года и обеспечит эффективную работу системы отопления и вентиляции.

Проверка работоспособности печки

1. Включите двигатель автомобиля и дождитесь его прогрева до рабочей температуры. Убедитесь, что система охлаждения работает исправно.

2. Включите печку на максимальный режим нагрева. Убедитесь, что рычаг регулятора температуры печки находится в положении горячее.

3. Проверьте, есть ли поток горячего воздуха из вентиляционных отверстий печки. Отрегулируйте тросик регулятора подачи воздуха, если необходимо, чтобы обеспечить горячий поток с нужной интенсивностью.

4. Проверьте, есть ли поток холодного воздуха из вентиляционных отверстий печки. Отрегулируйте тросик регулятора смешения воздуха, если необходимо, чтобы обеспечить нужную температуру смешанного воздуха.

5. Проверьте, что рычаг регулятора струи воздуха печки плавно перемещается от положения максимум до минимум и обратно, обеспечивая выбор оптимальной интенсивности потока воздуха.

6. Проконтролируйте, что нет посторонних шумов, стуков или тряски при работе печки, что может указывать на неисправности в системе отопления.

Проведение проверки работоспособности печки позволит убедиться в правильной работе регулировки тросиков и соответствии показателей системы отопления заводским требованиям.

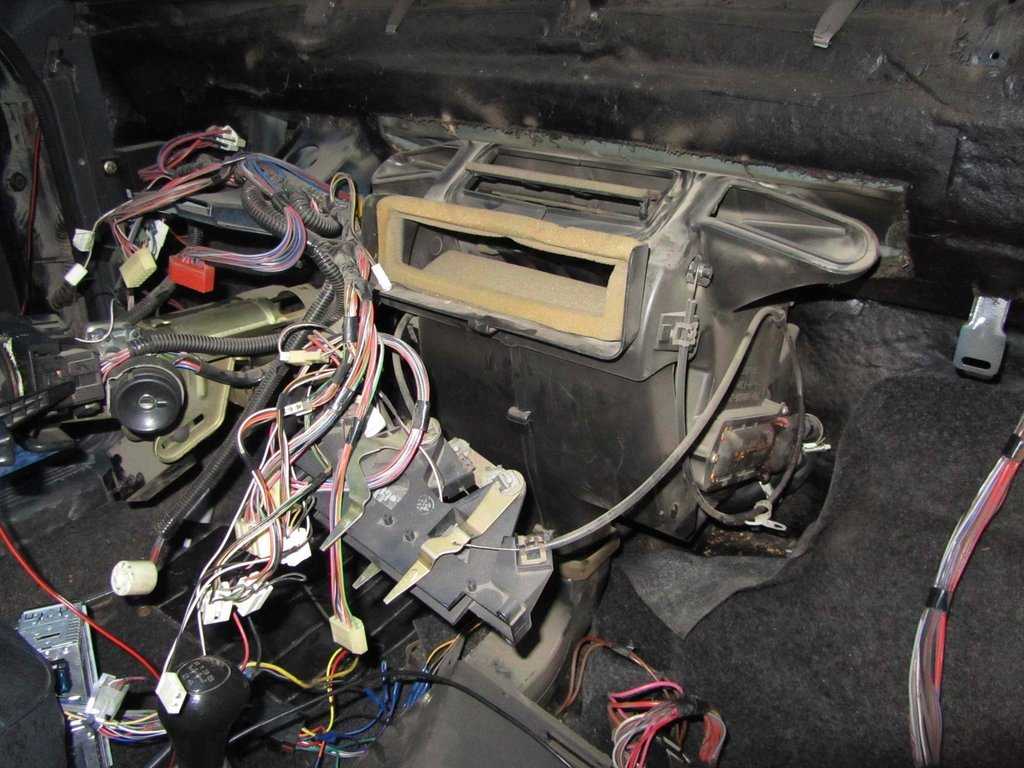

Поэтапная замена печки ВАЗ-2114

Для тех, кому этот способ не подходит, можно полностью снять печку и отрегулировать ее. Делается это поэтапно.

Перед тем, как вы снимите отопитель (1), не забудьте отсоединить провод «массы», иначе аккумуляторная батарея сыграет с вами шутку. Заодно слейте жидкость охлаждающую из системы.

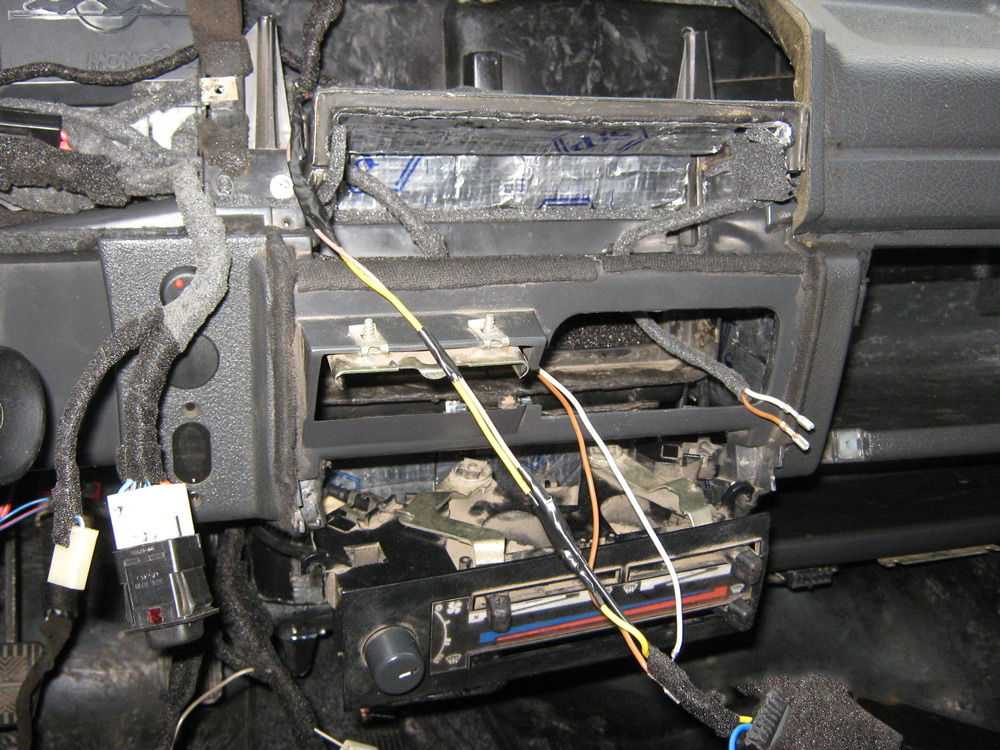

Теперь снимите панель приборов. а так же облицовку туннеля пола. Теперь аккуратно отсоедините воздуховод (под № 19) для обогрева салона.

Начинайте новый виток работ:

Поведите те же самые манипуляции с электрическими проводами от резистора (№ 18), электродвигателя (№2) вентилятора, подводящего (№12) и отводящего (№ 13) шлангов крана.

1. Последовательно отверните 2 гайки крепления крана непосредственно на щитке передка.
2. Снимите уплотнитель с труб крана.
3. Пришла пора открутить 4 гайки крепления печки к кузову.
4. Можете беспрепятственно снимать отопитель вашего ваза с управлением в сборе.
5. Как только закончите процесс регулировки, проведите установку в строгом порядке наоборот.

Корректировка положения дефлекторов воздуха

При регулировке тросиков печки ВАЗ 2114 также важно правильно установить положение дефлекторов воздуха, чтобы обеспечить оптимальный поток воздуха в салоне автомобиля. Для этого необходимо выполнить следующие шаги:

Для этого необходимо выполнить следующие шаги:

Шаг	Описание
1	Определите положение дефлекторов воздуха: верхний (для воздушных потоков сверху) и нижний (для воздушных потоков снизу).
2	Откройте дефлекторы воздуха, чтобы получить доступ к их механизмам регулировки.
3	Настройте положение дефлекторов воздуха вручную, с помощью пальцев или инструментов (если необходимо).
4	Убедитесь, что дефлекторы воздуха находятся в желаемом положении и легко переключаются между верхним и нижним режимами.
5	Закройте дефлекторы воздуха и проверьте, что поток воздуха в салоне соответствует вашим предпочтениям.

Правильная корректировка положения дефлекторов воздуха поможет обеспечить комфортную циркуляцию воздуха в салоне вашего автомобиля ВАЗ 2114.

Почему печка не работает или не нагревает воздух

Устройство и назначение

Данный узел выполняет функцию перераспределения воздуха в охлаждающей системе. Принцип ее работы довольно простой — печка забирает часть тепла от мотора и направляет его в салон. Так поддерживается тепло внутри автомобиля. Состоит данный узел из нескольких элементов:

• Патрубки.
• Радиатор печки.
• Краник регулировки уровня циркуляции тосола.
• Воздуховоды и заслонки, контролирующие скорость и направление подачи воздуха.
• Электрический вентилятор.

Исправный узел должен обеспечивать беспрепятственную циркуляцию воздуха по всем вышеперечисленным элементам. Но что делать, если не греет печка ВАЗ 2114 (инжектор, 8 клапанов)? Причины могут быть разными. Рассмотрим каждую из них.

Проблемы с системой охлаждения

Когда не работает печка на ВАЗ-2114, причины, кроме электрических, могут крыться в системе циркуляции охлаждающей жидкости:

1. Воздушная пробка. При остывании ОЖ в верхней части радиатора скапливается воздух. В дальнейшем воздух попадает в термостат и блокируется большой круг движения ОЖ. Радиатор отопителя остается холодным.Для устранения проблемы есть множество способов. Но самым простым считается выдавливание лишнего воздуха из системы. Для этого откручивается пробка с бачка. На заведённом двигателе холодный шланг интенсивно сжимается, при этом в бачок выходит воздух. Если такой метод не подошёл, придётся отсоединять шланг для удаления воздушной пробки.
2. Радиатор. Немногие выделяют время на техническое обслуживание своего автомобиля, а в особенности системе отопления. Внутреннее пространство забивается грязью, что препятствует току ОЖ. Внешняя многоячеистая поверхность забивается пылью и сторонними предметами, что нарушает теплоотдачу. В этом случае поможет только прочистка радиатора и замена салонного фильтра.
3. Помпа. Износ заборных лопастей приводит к снижению продуктивности, а, следовательно, падению давления. Пониженное давление на холостых оборотах неспособно подавать в радиатор нагретую ОЖ. Только высокие обороты двигателя позволяют создать необходимое давление.
4. Низкий уровень охлаждающей жидкости. Уровень тосола ниже минимального провоцирует завоздушивание трубопроводов. Просто необходимо долить тосол до максимального уровня.
5. Прокладка ГБЦ. Постепенное снижение уровня ОЖ, интенсивный белый дым из выхлопной системы и запах бензина (масла) в бачке говорит о прогорании прокладки. Через появившуюся щель тосол попадает в цилиндры и в картер с маслом. Замена прокладки сопряжена с необходимостью снятия большого количества деталей.
6. Термостат. Принцип работы термостата основан на свойстве определённого металла изменять первоначальную форму при повышении температуры. Если элемент вышел из строя, охлаждающая жидкость движется по малому кругу, не попадая в радиатор отопителя. В этом случае поможет только замена термостата.
7. Краник. Им регулируется поток ОЖ, то есть температура внутри салона автомобиля. При его поломке протекание жидкости прекращается. Хотя и держится он на двух винтах, но устанавливается в труднодоступном месте, под приборной панелью, что сопряжено с определёнными сложностями.
8. Шланги. Соединительные резиновые шланги после продолжительной эксплуатации приходят в негодность. Они трескаются и ломаются. Через образовавшиеся трещины происходит разгерметизация системы, а следовательно, возникает течь тосола, попадание внутрь воздуха и прочее.

Устройство и схема печки

Система отопления салона автомобиля ВАЗ 2114 как с инжектором, так и с карбюратором представляет собой отопитель, который связан с двигателем. Теплоносителем выступает охлаждающая жидкость, которая нагревается, проходя через силовой агрегат. Задача отопителя – распределить полученное тепло равномерно по салону.

Пройдя через систему охлаждения мотора, нагретый антифриз поступает в радиатор отопителя. На горячий радиатор дует вентилятор. Таким образом теплый воздух поступает в салон автомобиля. С помощью дефлекторов и заслонок регулируется направление и интенсивность воздушного потока. Печка на ВАЗ 2114 может работать в нескольких режимах обогрева.

Какой радиатор выбрать сравнение медных и алюминиевых

Многие автовладельцы задаются вопросом, а какой радиатор лучше поставить на Вазовские модели авто медный или алюминиевый, предлагаю вам ознакомиться более подробно с этой темой и выбрать для себя подходящий вариант.

Сравнение	Медный радиатор	Алюминиевый радиатор
На большинстве медных радиаторах патрубки и трубки, по которым проходит ОЖ делают более узкими, что способствуют более быстрому засорению	—	+
Сварка считается обычной процедурой при ремонте радиаторов. Алюминий легче меди, и это обеспечивает лучшую ремонтопригодность алюминиевым радиаторам, не подвергая их излишнему износу.	—	+
Внутреннее нагревание легко повреждает медные трубки, по которым циркулирует охлаждающая жидкость. Алюминиевые трубки более устойчивы. При нагревании до высоких температур алюминий не крошится, не гнется и не трескается.	—	+
Алюминиевые радиаторы, казалось бы, более склоны к возникновению утечек, чем их медные собратья.	+	—
Медь подвержена коррозии больше, чем алюминий. Особенно в зимний период медные радиаторы не могут в достаточной мере противостоять коррозии, которая разрушает тонкие перегородки между трубками.	—	+

Как видно из таблицы алюминиевые радиаторы по многим параметрам превосходят медных собратьев, поэтому свои выбор мы рекомендуем остановить именно на них.

Подготовка к регулировке тросиков печки

Перед тем как приступить к регулировке тросиков печки автомобиля ВАЗ 2114, необходимо выполнить несколько подготовительных мероприятий.

1. Проверить работу печки

Прежде чем регулировать тросики, убедитесь, что печка функционирует корректно. Включите печку и проверьте, насколько быстро автомобиль прогревается и каким образом регулируется поток горячего воздуха.

2. Проверить состояние тросиков

Внимательно осмотрите тросики печки на наличие повреждений, их гибкость и свободное движение. При обнаружении признаков износа, повреждений или затруднительного перемещения тросиков, они должны быть заменены на новые.

Также убедитесь, что тросики плотно закреплены в соответствующих креплениях и отсутствуют люфты и зазоры.

Подготовка к регулировке тросиков печки позволяет гарантировать эффективность и надежность работы системы отопления автомобиля ВАЗ 2114.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

• радиатор с патрубками;
• кран перекрытия подачи;
• корпус;
• воздуховоды;
• заслонки;
• вентилятор;
• блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

1. Заслонка управления печкой. Она  перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
2. Заслонка подачи потока в зону лобового стекла.
3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Лада 2115 Comfort › Бортжурнал › Модернизация системы отопления (печки)

Всем привет.Всех с наступающим Днем защитника Отечества.

В общем доставал меня один момент в работе печки: даже когда рычажок регулировки подачи горячего-холодного воздуха (далее просто рычажок ГХ) находится в крайнем правом положении, на лобовое стекло и особенно на боковые стекла дул всегда ХОЛОДНЫЙ воздух. при том, что в ноги дул уже горячий.

Определимся, из-за чего такое происходит:

Устройство печки нового образца ВАЗ 2113-15

Если в месте, указанным стрелкой, есть хотя бы маленькая щель, то на лобовуху по любому будет дуть холодный воздух.

Можно назвать это неким просчетом инженеров.Также из-за этой конструкции плохо осуществляется регулировка температуры потока. Как вы уже поняли по картинке, если чуть-чуть двинуть рычажок ГХ, то в лицо сразу пойдет холодный воздух, а не разбавленный с горячим. С этим, думаю, сталкивались практически все

А решение-то оказывается простое как 3 рубля.Идейку подтолкнул товарищ vaz500 в своей записи в БЖ Я сделал немного иначе, но смысл остался тот же: максимально прижать заслонку ГХ к верхней стенке, тем самым, убрав там щель.Я просто скинул тросик с поводка заслонки ГХ. Теперь рычажок ГХ отвечает только за открытие/закрытие крана отопителя.

Затем куском проволоки зафиксировал заслонку ГХ в крайнем верхнем положении

Был поражен от полученного результата: даже на 40С двигателя, на лобовое и самое главное на боковые стекла уже дул ТЕПЛЫЙ воздух . даже на третьей скорости вентилятора.

Вот так вот, делов на 10 минут, а каков результат

Кстати, за счет регулировки температуры только краном печки, теперь можно будет ее регулировать плавно

П.С. если захотим холодный воздух, то просто переводим рычажок ГХ влево (перекрывается подача горячего тосола на радиатор печки), воздух также будет идти через радиатор, но только уже через остывший.

Глоссарий:рычажок ГХ — рычажок регулировки подачи горячего-холодного воздуха (самый нижний на блоке управления печкой);заслонка ГХ — заслонка внутри печки, управляемая рычажком ГХ (рис. 1, под цифрой

Источник

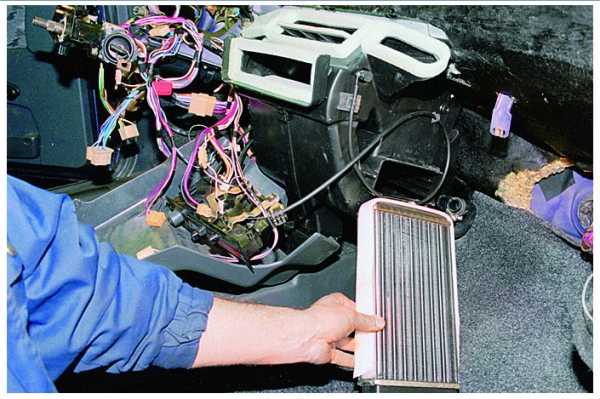

Как заменить радиатор печки ваз 2114

В этом разделе вы познакомитесь с тем, как самостоятельно произвести замену радиатора печки. Начните со слива охлаждающей жидкости, которая находится в системе. После того, как выполнили эту работу, можете снимать панель приборов. А теперь проходимся по пунктам:

1. В своем салоне, непосредственно под панелью приборов, отсоедините пару шлангов, которые идут к патрубкам крана отопителя .
2. Чтобы выполнить эти манипуляции без проблем, ослабьте хомуты.
3. Такие же действия проделайте в пространстве под капотом: отсоединяем шланги от самих патрубков крана, открутите гайки, которые крепят радиатор, снимите кран с щитка.
4. Снимите держатель тяги крана.
5. Отсоедините тягу от рычага.
6. Перейдите в салон, снимите чехол с ручки переключения передач.
7. Уберите пластиковую накладку облицовки: она расположена под тормозом (ручным).
8. Открутите и снимите накладку пола (заднюю): она расположена между сидениями. Для удобства сдвиньте ее назад.
9. Отсоедините от корпуса печки воздухоотвод (салонный) и извлеките его.
10. Отсоедините разъем от электродвигателя и резистора.
11. Справа и слева от отопителя открутите 2 пары гаек.
12. Снимите радиатор с панелью управления.
13. Произведите замену.
14. Процесс сборки начните в обратном порядке.

В дополнение к сказанному можно посмотреть видео с ремонтом рамки радиатора, так же больше о радиаторе печки и его замене тут и тут

и еще один небольшой сюжет:

Прокладка ГБЦ

Иногда причиной неисправной печки является прогоревшая Эту неисправность можно определить по нескольким признакам. Во-первых, это наличие запаха бензина или выхлопных газов в тосоле. Во-вторых, на щупе и крышке маслозаливной горловины образовывается некая смесь — «майонез». Она возникает вследствие смешивания автомобильного масла с охлаждающей жидкостью. Также из выхлопной трубы во время работы двигателя будет виден характерный белый дым. При наличии хотя бы одного из вышеперечисленных признаков следует произвести диагностику состояния прокладки и срочно ее заменить.

Термостат

Кроме этого, причиной того, что на автомобиле ВАЗ 2114 плохо греет печка (на холостых в том числе), является поломка термостата, а именно — неоткрытие клапана. Таким образом, циркуляция охлаждающей жидкости производится только по малому кругу. Машина при такой неисправности часто кипит, а зимой — не работает печка, или греет очень слабо. Проверить исправность термостата довольно просто. При его демонтаже следует поместить деталь в емкость с водой и разогреть ее на коморке. Перед тем, как закипеть в воде (будут образовываться пузырьки), клапан должен открыться. Если этого не произошло, элемент следует заменить на новый.

Благо, стоит он недорого. Кстати, опытные автомобилисты рекомендуют менять термостаты в зависимости от сезона эксплуатации. Например, летом лучше ставить элемент на 82 градуса, а зимой — на 72. Не обязательно придерживаться конкретных значений, просто помните принцип — чем холоднее на улице, тем ниже должна быть температура открывания клапана. Если плохо греет печка ВАЗ 2114, проверить деталь можно без разбора — для этого на прогретом моторе нужно дотронуться к верхнему и нижнему патрубку основного радиатора. Оба элемента должны быть горячими. Если один из них холодный, вероятнее всего, клапан не открылся, и термостат подлежит замене.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

1. Вентилятор.
2. Заслонка обдува лобового стекла.
3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
4. Управляющая заслонка.
5. Радиатор печки.
6. Воздуховод, направляющий поток воздуха в ноги.
7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны
