Электросхема уаз 390945 фермер инжектор спидометр

Распространенные поломки проводки

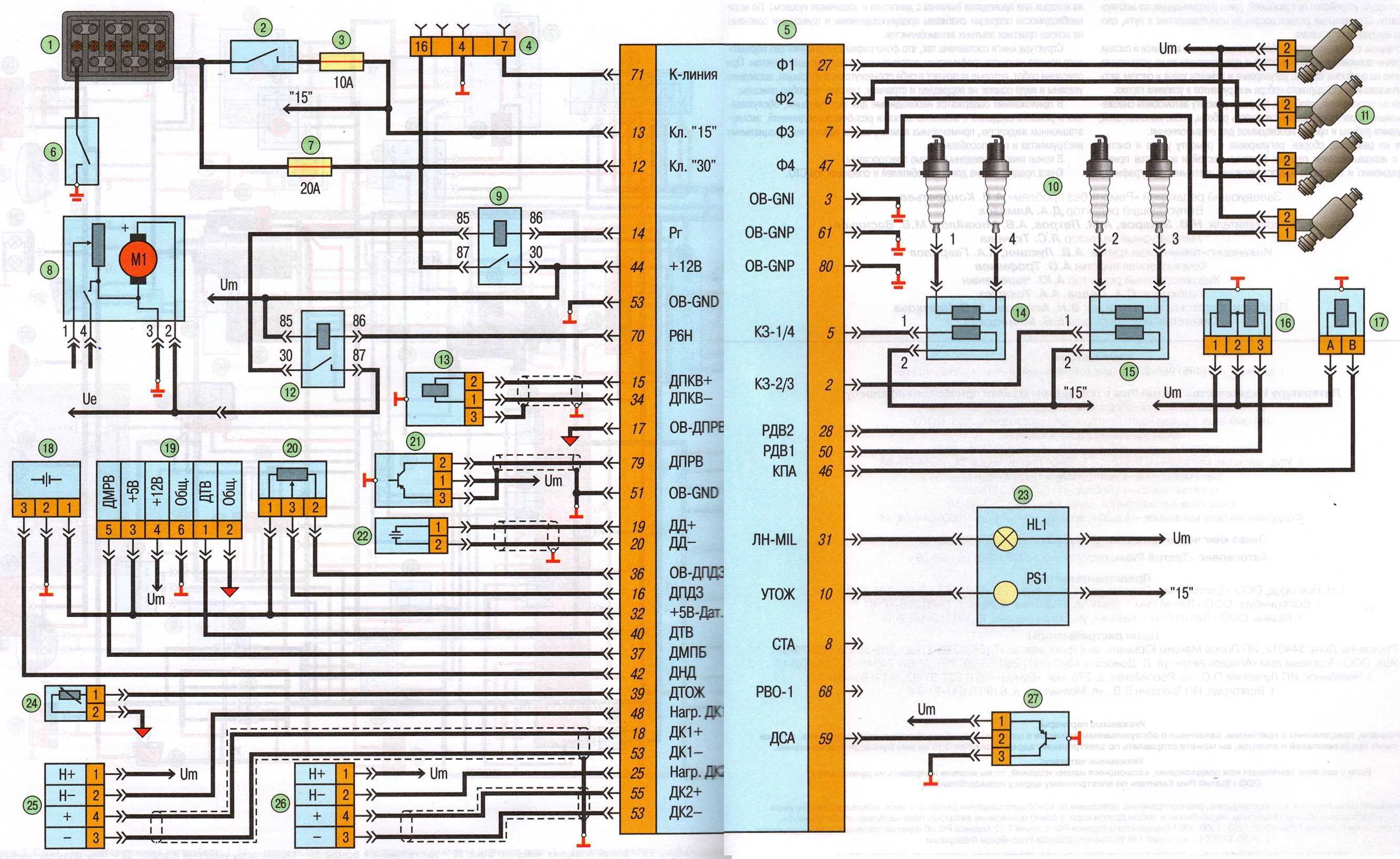

Проводка в системе инжектора УАЗ 390945 может столкнуться со следующими проблемами:

• Обрыв провода. В результате обрыва провода, сигнал не будет передаваться и двигатель может просто не завестись. Эту проблему можно легко обнаружить, осмотрев провода на наличие повреждений или переплавления изоляции. Неисправные провода следует заменить.
• Замыкание провода. Замыкание провода может возникнуть из-за неправильной укладки проводки, коррозии или повреждений изоляции. При замыкании может срабатывать предохранитель, а также возможно нестабильное питание системы. Если провода соприкасаются, необходимо их изолировать.
• Коррозия контактов. Коррозия контактов может возникнуть из-за воздействия влаги и окружающей среды. Коррозия может привести к неполадкам в работе системы инжектора, таким как неправильная работа двигателя или пропуски во время работы. Для устранения проблемы необходимо очистить контакты и использовать антикоррозийное средство.
• Неисправность разъемов. Разъемы могут подвергаться износу или поломке из-за повторных подключений и отключений. Если разъем не работает должным образом, необходимо заменить его на новый.
• Переполнение проводки. При установке дополнительного оборудования или неаккуратной укладке проводки может возникнуть переполнение проводки. Это может привести к замыканию проводов и проблемам с электричеством. При установке нового оборудования следует тщательно планировать проводку.

В случае обнаружения поломки проводки в системе инжектора УАЗ 390945 рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Неисправная проводка может привести к неправильной работе двигателя и ухудшению производительности автомобиля.

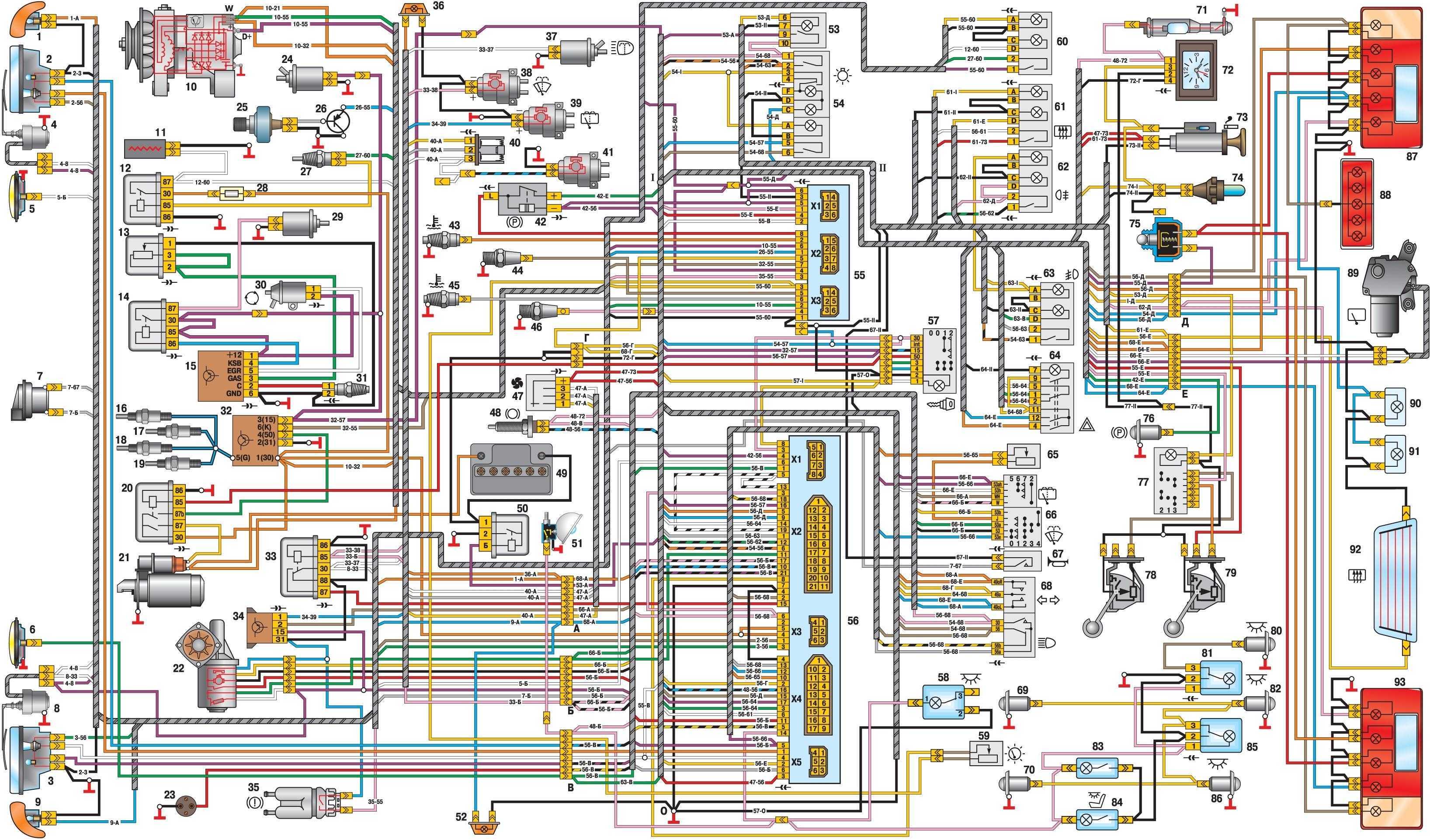

Схема проводки для «Буханки» с инжекторным двигателем

Элементы электросхемы УАЗ «Буханка» инжектор 409 включают в себя следующие позиции:

1. Передний правый фонарь, состоящий из ламп указателя поворота и габаритного освещения.
2. Электрический насос омывателя лобового стекла.
3. Очиститель ветрового остекления.
4. Подрулевой переключатель режимов работы очистителя и омывателя.
5. Клавиша управления задним противотуманным фонарем.
6. Кнопка внешней аварийной сигнализации.
7. Электрический двигатель крыльчатки дополнительного отопителя, размещенного в пассажирской части салона. Узел применяется на некоторых комплектациях автомобиля, например, 220695 или 396255.
8. Правая фара головного света.
9. Дополнительный резистор в цепи вентилятора основного отопителя (применяется на всех микроавтобусах).
10. Электрический двигатель основного устройства обогрева и вентиляции салона.
11. Переключатель режимов работы вентилятора.
12. Резистор дополнительного устройства обогрева (устанавливается только совместно с поз. 7).
13. Управление работой второго отопителя (опция).
14. Топливный модуль, установленный внутри бака.
15. Правый повторитель поворота.
16. Задний комбинированный фонарь по правой стороне.
17. Сенсор измерения уровня тормозной жидкости в расходном бачке.
18. Клаксон.
19. Управление работой звукового сигнала.
20. Реле включения противотуманной фары на задней части автомобиля.
21. Переключатель режимов работы внешней световой сигнализации.
22. Блок контрольных сигнализаторов.
23. Спидометр.
24. Отдельный предохранительный элемент в цепи питания двигателя основного отопителя.
25. Генератор.
26. Стартер двигателя.
27. Аккумулятор 12В.
28. Прерыватель провода «массы», устанавливается на части автомобилей.
29. Плафоны подсветки заднего регистрационного знака.
30. Противотуманная фара на кормовой части.
31. Подрулевой переключатель указателей направления поворота.
32. Тепловой предохранительный элемент.
33. Комбинация приборов.
34. Клавиша выбора топливного бака. Применяется только на части автомобилей, машины модели 330395, 330365 и 390945 оснащаются единым резервуаром для бензина.
35. Датчик индикации аварийного давления в системе смазки.
36. Сенсор измерения давления масла (для отображения манометром).
37. Реле управления цепями стартера.
38. Плафон индикации включенной передачи заднего хода.
39. Концевой переключатель стоп-сигналов (расположен около педали тормоза).
40. Соединительная колодка для проводки.
41. Выключатель двигателя помпы для принудительной циркуляции охлаждающей жидкости через дополнительный отопитель.
42. Электродвигатель для привода насоса жидкости.
43. Датчик сигнализатора превышения допустимого порога температуры силового агрегата.
44. Измерительный элемент уровня топлива в баке.
45. Датчик измерения скорости движения.
46. Задний комбинированный фонарь по левой стороне.
47. Левая фара головного света.
48. Контактная группа для управления аварийной сигнализацией и указателями направления поворота.
49. Концевой элемент, предназначенный для замыкания цепи фонаря индикации движения задним ходом.
50. Передний левый фонарь, состоящий из ламп указателя поворота и габаритного освещения.
51. Кнопка ножного переключателя дальнего/ближнего света фар.
52. Колодка предохранителей.
53. Розетка для подачи питания на дополнительное электрическое оборудование.
54. Отключение зажигания.
55. Кнопка сигнализатора положения рычага стояночного тормоза.
56. Левый повторитель поворота.
57. Плафон подсветки кабины.
58. Переключатель системы освещения салона.
59. Лампа подсветки интерьера пассажирского отделения.
60. Управление подсветкой.

Схема проводки УАЗ «Буханка» инжректор

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

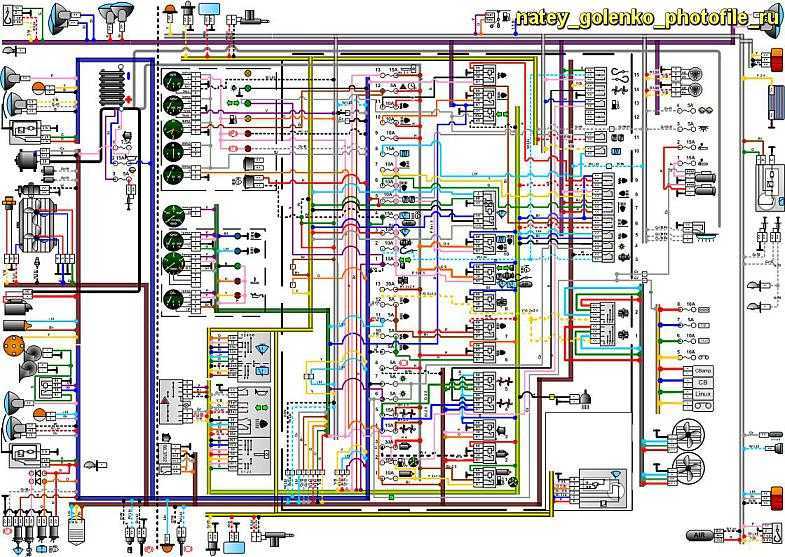

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Особенности электрооборудования

Итак, в чем заключаются особенности электросхемы УАЗ 452. На момент запуска производства для инженеров и конструкторов предприятия самым сложным моментом был поиск элементов и комплектующих самого высокого качества.

В частности, речь идет о деталях системы освещения автомобиля, а также зажигания, что особенно хорошо прослеживается по наполнению салона автомобиля:

• элементы управления для различных транспортных систем;
• устройства управления для контроля состояния узлов и механизмов.

Внешняя оптика

В то время дизайнерам приходилось прибегать ко многим внештатным решениям для налаживания массового производства автомобилей.

1. В электрическую схему УАЗа входит оптический переключатель, который был позаимствован у ГАЗ 69. Кстати, последний – предшественник буханки.
2. Кроме того, от ГАЗ 64 позаимствована практически вся оптика – это фары и так далее

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

1. В первую очередь, проверьте работоспособность АКБ.
2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

1. Колодка предохранителей.
2. Реле управления указателями поворота.
3. Контроллер индикаторных ламп АБС.
4. Включение дальнего света.
5. Реле управления ближним светом.
6. Обеспечение прерывистого режима движения стеклоочистителя.
7. Контроллер задней противотуманной лампы.
8. Управление цепями стартера.

Расположение элементов в кабине

В случае использования АБС, на машине ставится дополнительный блок предохранителей, включающий в себя:

• защитный элемент цепей питания, рассчитанный на ток 40А (позиция I);
• устройство защиты проводки на 25А (позиция II).

Место расположения плавких вставок системы АБС

Обозначения на схеме:

1. Колодка.
2. Непосредственно предохранители.

При установке антиблокировочной системы в состав электросхемы включаются узлы:

• гидравлический блок с контроллером А1;
• датчики определения скорости вращения передних и задних колес — В1/В2 и В3/В4 соответственно;
• сенсор ускорения В5;
• контрольный светодиод ABS на панели приборов, сигнализирующий о неисправности системы;
• индикатор EBD поломки гидравлического модуля;
• датчик положения педали тормоза BLS.

На автомобилях используется основной блок предохранителей:

• контрольные лампы;
• аварийная сигнализация;
• спидометр и приборы в комбинации;
• колесные датчики АБС.

• указатели поворота;
• розетка дополнительного оборудования;
• насос подачи охлаждающей жидкости;
• управление отопителями;
• лампа сигнализатора заднего хода.

• контроллер двигателя;
• замок зажигания;
• биметаллический тепловой предохранитель.

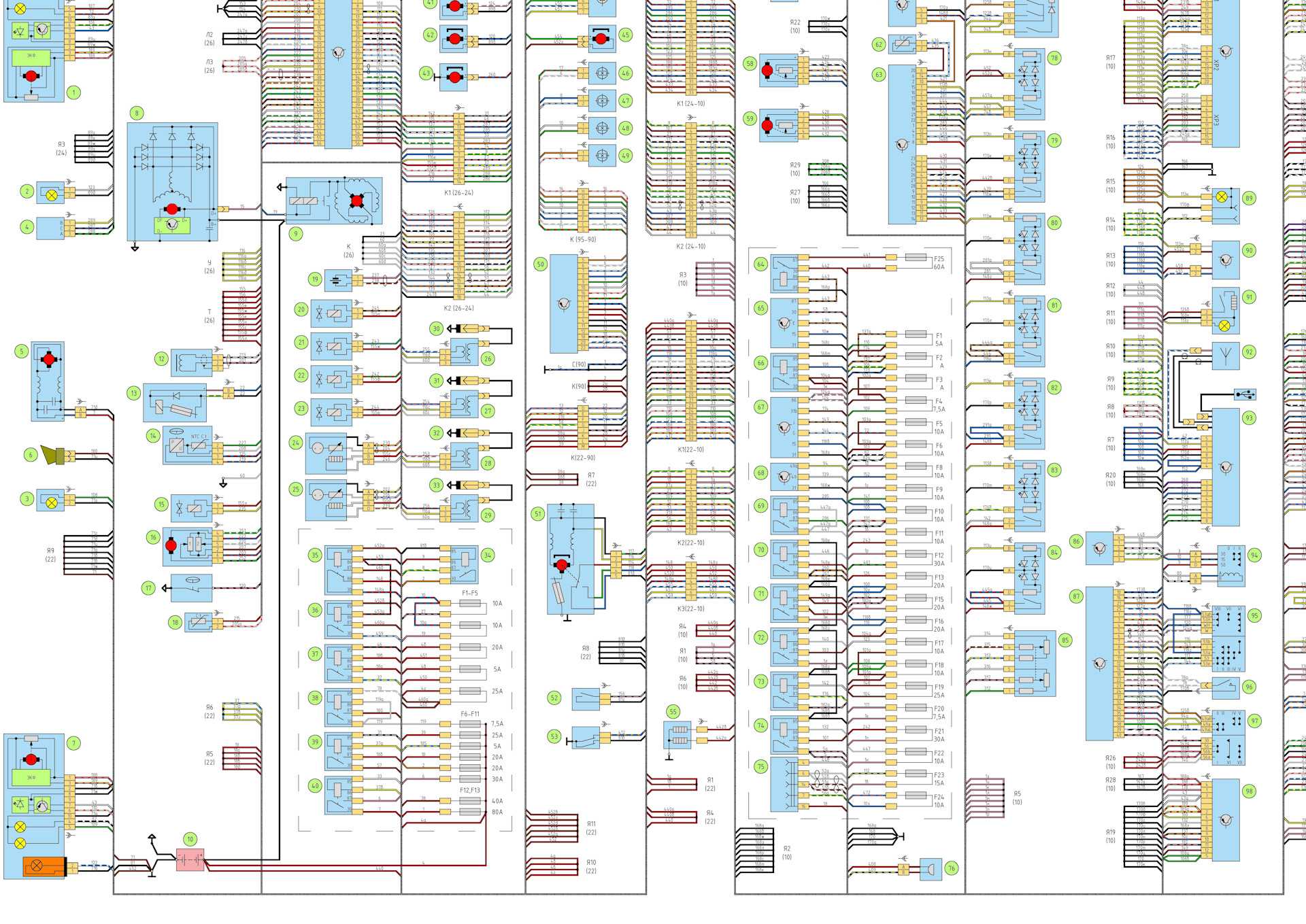

Схема основного монтажного блока

Самостоятельная установка электронного зажигания на УАЗ продемонстрирована автором видео Александр Грушевский.

Габаритно-массовые показатели

• длина – 4847 мм;
• ширина – 1990 мм;
• высота – 2355 мм;
• колесная база – 2550 мм;
• масса снаряженного авто – 1995 кг;
• полная масса – 3070 кг;
• грузоподъемность – 1075 кг;
• радиус поворота – 7,5 м;
• емкость топливного бака – 56 л (опционально можно установить второй бак на 30 л);
• шины – 225/75 R16С, 225/85 R15С.

Как уже было отмечено, УАЗ-39094 обладает великолепными внедорожными способностями, которые обеспечиваются не только полным приводом, возможностью включения пониженных передач и рессорной подвеской, но и внушительным клиренсом, составляющим 220 мм.

Такая высота позволяет беспроблемно преодолевать 30-градусные подъемы. Не страшны автомобилю и водные препятствия глубиной до полуметра. Этот вездеход одинаково уверенно будет себя вести не только на пересеченной местности, но и при переезде через неглубокие горные источники с каменистым дном.

Несмотря на повышенную проходимость данной модели, злоупотреблять этим ее качеством все же не рекомендуется. Например, не стоит намеренно загонять машину в глубокую жидкую грязь, а то ведь без трактора можно и не выбраться.

Преодоление препятствий на УАЗ-39094

Пассажирский отсек оборудован небольшим столиком и тремя сидениями, которые при необходимости можно сложить, трансформировав их в пару спальных мест. Для хранения вещей и оборудования имеется специальный вместительный отсек.

К недостаткам задних сидений можно отнести их жесткость и отсутствие возможности установки детского кресла.

С передними креслами дело обстоит лучше. Они оснащены подголовниками и имеют функцию регулировки расстояния до руля и положения спинки.

В холодное время года комфортную температуру в задней части кабины обеспечивает мощный обогреватель, а спереди – печка с возможностью регулировки температуры. Жарким летом для дополнительного охлаждения салона можно воспользоваться вентиляционным люком, расположенным в крыше. Всяческих похвал заслуживает превосходная виброшумоизоляция кабины. Следует отметить, что это настоящая роскошь для грузопассажирского автотранспорта.

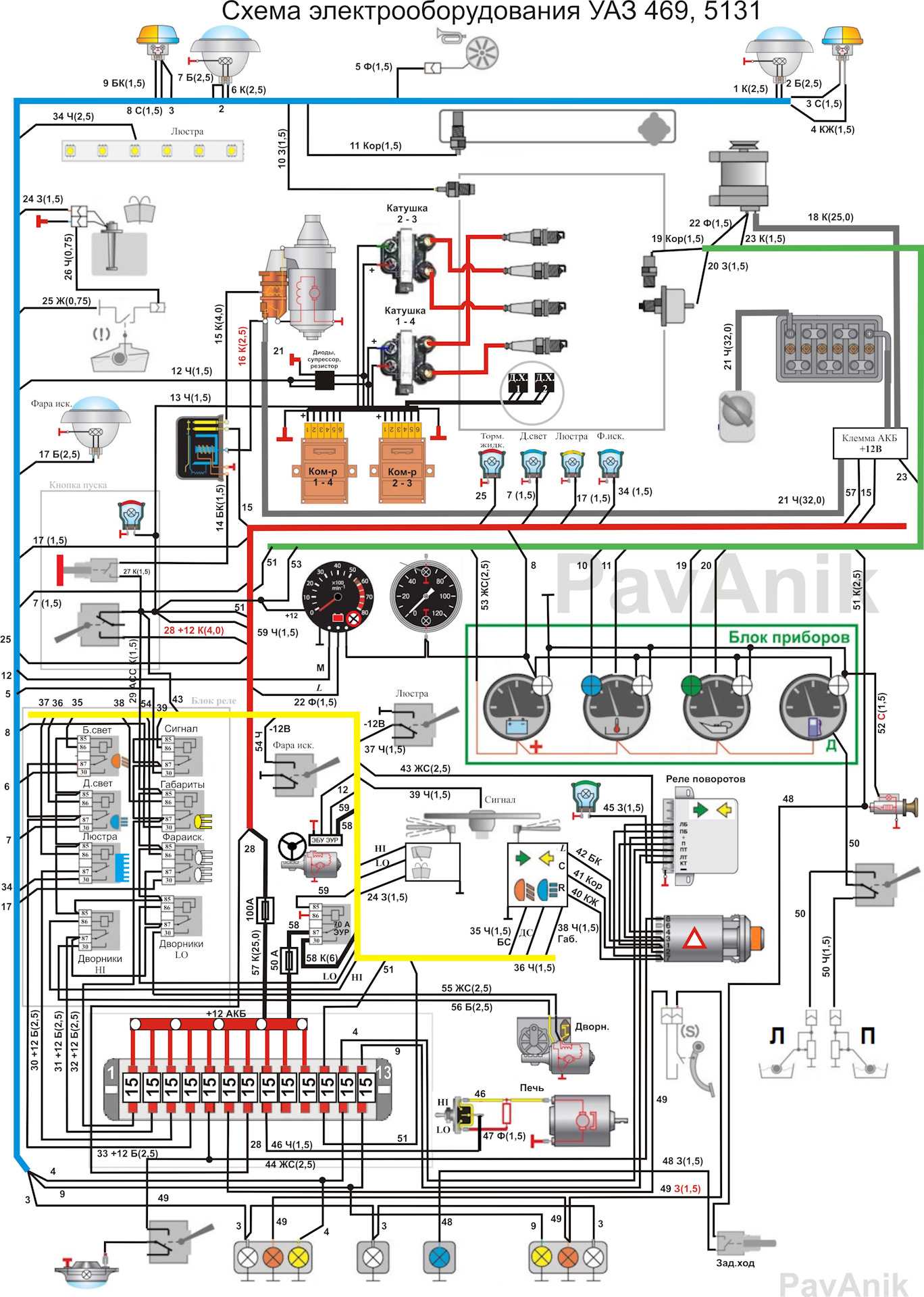

Электрическая схема автомобиля УАЗ

Электросхемы различных модификаций отечественного автомобиля УАЗ. Представленны модели УАЗ 31519, УАЗ 3160, УАЗ 3163 и другие. Для просмотра схемы в лучшем качестве — кликните на неё.

Электросхема УАЗ 31519

Электросхема УАЗ 3160

Электросхема УАЗ 3163

1, 2 — блок-фары; 3, 4 — противотуманные фары; 5, 6 — звуковые сигналы; 7 — электровентилятор системы охлаждения двигателя; 8 — генератор; 9 — датчик концентрации кислорода; 10 — датчик положения распределительного вала (датчик фазы); 11 — датчик детонации; 12 — регулятор холостого хода; 13, 14, 15, 16 — свечи зажигания; 17, 18 — катушки зажигания; 19 — датчик положения коленчатого вала; 20, 21, 22, 23 — топливные форсунки; 24 — датчик положения дроссельной заслонки; 25 — датчик массового расхода воздуха; 26 — датчик сигнальной лампы аварийного падения давления масла; 27 — датчик указателя давления масла; 28, 30 — датчик температуры охлаждающей жидкости; 29 — датчик температуры воздуха; 31 — электромагнитный клапан адсорбера; 32 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 — насосы омывателей ветрового стекла и стекла двери задка; 35 — колодка диагностики; 36 — электродвигатель водяного насоса; 37 — электродвигатель вентилятора отопителя; 38 — стартер; 39 — фонарь освещения подкапотного пространства; 40 — моторедуктор очистителя ветрового стекла; 41 — выключатель сигнальной лампы аварийного состояния тормозной системы; 42 — реле электровентилятора; 43 — реле включения омывателя стекла двери задка; 44 — реле стартера УАЗ 3163; 45 — реле системы управления двигателем; 46 — реле электробензонасоса; 47 — реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 — штыревые предохранители; 54 — аккумуляторная батарея; 55 — розетка для переносной лампы; 56 — левый боковой указатель поворота; 57 — правый боковой указатель поворота; 58 — контроллер системы управления двигателем; 59 — комбинация приборов; 60 — блок управления моторедукторами замков дверей; 61, 62 — плафоны освещения вещевых ящиков; 63, 64 — магнитные выключатели плафонов освещения вещевых ящиков; 65 — реле переключения режимов отопителя; 66 — монтажный блок, расположенный в салоне автомобиля; 67 — плафон подсветки монтажного блока; 68 — зеркало заднего вида правое; 69 — добавочный резистор электродвигателя вентилятора отопителя; 70, 71 — лампы подсветки блока управления отопителем; 72 — переключатель скорости работы электродвигателя вентилятора отопителя; 73 — выключатель стоп-сигналов; 74 — регулятор длительности паузы работы стеклоочистителя; 75 — выключатель (замок) зажигания; 76 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 — выключатель звуковых сигналов; 78 — переключатель указателей поворота и света фар; 79 — модуль управления светотехникой; 80 — зеркало заднего вида левое; 81 — электростеклоподъемник правой передней двери; 82 — моторедуктор замка правой передней двери; 83 — прикуриватель УАЗ патриот; 84 — выключатель аварийной сигнализации; 85 — выключатель обогрева зеркал заднего вида; 86 — переключатель отопителя; 87 — переключатель режимов работы дополнительного отопителя; 88 — выключатель обогревателя стекла двери задка; 89 — моторедуктор замка левой передней двери; 90 — электростеклоподъемник левой передней двери; 91 — моторедуктор замка правой задней двери; 92 — выключатель света заднего хода; 93 — датчик скорости УАЗ3163 патриот; 94 — электробензонасос с датчиком уровня топлива правого бака; 95 — переключатель датчиков указателя уровня топлива; 96 — переключатель стеклоподъемника правой передней двери; 97 — пульт управления наружными зеркалами; 98 — переключатель стеклоподъемника левой передней двери; 99 — дополнительный отопитель кузова; 100 — выключатель контрольной лампы включения стояночного тормоза; 101 — датчик указателя уровня топлива левого бака; 102 — моторедуктор замка левой задней двери; 103 — выключатель освещения на стойке двери задка; 104, 105 — выключатели освещения на стойках правых дверей; 106 — задний плафон освещения салона; 107 — передний плафон освещения салона; 108, 109 — плафоны направленного света; 110, 111 — выключатели освещения на стойках левых дверей; 112 — фонарь на правом заднем крыле; 113 — элемент обогревателя стекла двери задка; 114 — фонарь дополнительного стоп-сигнала; 115 — моторедуктор очистителя стекла двери задка; 116, 117 — фонари освещения номерного знака; 118 — моторедуктор замка двери задка; 119 — фонарь на заднем левом крыле.

Электросхема УАЗ 3909

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Электропроводка УАЗ Фермер 390945: особенности и возможные проблемы

Электропроводка в УАЗ Фермер 390945 имеет свои особенности, которые важно учитывать при диагностике и ремонте. Рассмотрим основные моменты, а также возможные проблемы, с которыми можно столкнуться при работе с электропроводкой данного автомобиля

Особенности электропроводки УАЗ Фермер 390945:

• Простота схемы: Электропроводка УАЗ Фермер 390945 отличается своей простотой. Схема электрооборудования представляет собой набор основных элементов, таких как аккумулятор, генератор, пусковое реле, предохранители, фары и прочее.
• Модульная конструкция: Электропроводка УАЗ Фермер 390945 имеет модульную конструкцию, что упрощает установку и замену компонентов. Это позволяет быстро диагностировать и устранять неполадки.
• Надежность: Электропроводка УАЗ Фермер 390945 известна своей надежностью. Она спроектирована таким образом, чтобы обеспечить стабильную работу автомобиля в различных условиях эксплуатации.

Возможные проблемы электропроводки УАЗ Фермер 390945:

1. Слабый заряд аккумулятора: Одной из наиболее распространенных проблем является слабый заряд аккумулятора. Это может быть вызвано неисправной работой генератора или проблемами с проводкой.
2. Неисправность предохранителей: При возникновении проблем с электропроводкой УАЗ Фермер 390945 стоит проверить состояние предохранителей. Их перегорание может привести к отключению той или иной части электрооборудования.
3. Обрывы и короткое замыкание в проводке: Иногда возникают проблемы с проводкой, связанные с обрывами или короткими замыканиями. Может потребоваться тщательная проверка проводки на наличие повреждений.
4. Неисправность коммутационных элементов: Еще одной возможной причиной проблем с электропроводкой является неисправность коммутационных элементов, таких как пусковое реле или выключатели. В случае их неисправности может потребоваться их замена.

Для диагностики и ремонта электропроводки УАЗ Фермер 390945 рекомендуется обратиться к специалистам или использовать документацию по автомобилю. Это позволит более точно определить причину проблемы и эффективно ее устранить.

Параметры УАЗ-390945 «Фермер»

Размеры кузова этого автомобиля составляют 2027/1974/140 мм (длина/ширина/высота). Другие характеристики приведены ниже:

• вместимость резервуара для топлива — 50 л;
• масса максимальная — 3,07 т;
• длина/ширина/высота — 4847/2170/2355 мм;
• расход горючего — 17 л/100 км.

Грузовик оснащен двухрядной кабиной, расположенной на удлиненной раме. Вместимость — пять человек. Обогрев салона обеспечивают два отопителя жидкостного типа с индивидуальными вентиляторами. Бортовая грузовая платформа сделана из стального проката, имеется возможность установки тента.

На бортовом УАЗ «Фермере», размер кузова которого указан выше, монтируется мотор ЗМЗ-40911 силой 112 «лошадей», агрегирующий с четырехрежимной коробкой передач. Передняя и задняя подвеска включает в конструкцию гидравлические амортизаторы-телескопы двойного действия. Управление облегчает гидравлический усилитель руля, мощность генераторов электрооборудования составляет 1,1-1,3 кВт.

Модификации УАЗ-3909

Помимо «Фермера», на аналогичной базе построены и другие виды специализированной автотехники. Например:

• бортовой двухдверный бортовой автомобиль УАЗ-3303 (Головастик) грузоподъемностью 1225 кг с удлиненной грузовой платформой;
• остекленный грузопассажирский фургон УАЗ-3741, рассчитанный на перевозку 9 пассажиров либо груза соответствующего весового эквивалента;
• КОМБИ УАЗ-3909 – универсальный грузопассажирский автомобиль вагонного типа, вмещающий 6 пассажиров и свыше 400 кг груза;

УАЗ 390995 (грузопассажирский)

Автобусы УАЗ-2206, предназначенные для перевозки 9 человек и около 1 тонны груза.

Особенности модели и ее оснащения

Схема электропроводки до сих пор поражает своим качеством. Правопреемником этого транспортного средства стала другая модель 31514, которая начала выпускаться с 1993 г. сразу завоевала круг своих почитателей. Новые модели значительно отличаются от предыдущих. Не только улучшена конструкция, но и проводка. Например, электросхема УАЗ 390994, инжектор которой мог доставлять неудобство, не имела специального датчика температуры. У новых моделей предусмотрено бесконтактное зажигание. Узел включает:

• катушку для зажигания низковольтного типа;
• электронный транзисторный коммутатор;
• трамблер, т.е. датчик-распределитель;
• электрическое добавочное сопротивление;
• особый аварийный прерыватель;
• плавкие предохранители (устанавливается блок).

https://youtube.com/watch?v=yEFP5uzL9Sw

Улучшение схемы электрооборудования УАЗ 452

Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные.

Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских.

Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.

Выпуск 1965 — 1984 годов

Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.

В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.

Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована.

А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор.

Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер.

Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Улучшение электрооборудования

Большинство автолюбителей согласятся, что не менее важная вещь — это центральный замок на УАЗ. Замок на УАЗ Буханка легко покупается в любом магазине автозапчастей и без проблем устанавливается на транспортное средство.

Еще один «апгрейд» для этого автомобиля — это электровентилятор двигателя. Электровентилятор — стандартная деталь для большинства современных машин. Однако в старых моделях такой прибор не устанавливался.

Множество автолюбителей уже убедилось в полезности такой детали электропроводки, как электровентилятор, поэтому его довольно часто устанавливают на Буханку, тем более что его можно легко приобрести в любом автомагазине.

Инжектор, приборная панель, электровентилятор, зеркала с подогревом — после стольких нововведений схема электропроводки УАЗ подвергается изменениям. А для бесперебойной работы всех вышеуказанных улучшений не помешает хороший генератор. Стандартный генератор УАЗ 452 нельзя назвать плохим, однако, согласно статистике, большинство владельцев все-таки решают поставить другой генератор.

Для этого можно взять генератор из любой другой марки авто. Например, на Буханку часто ставят генераторы от Фольксвагена, Ниссана и других автомобилей. Генератор — это важный элемент электропроводки, поэтому если вы решили серьезно улучшить электрооборудование УАЗ 452, то новый генератор может понадобиться.

Метки к записи:
